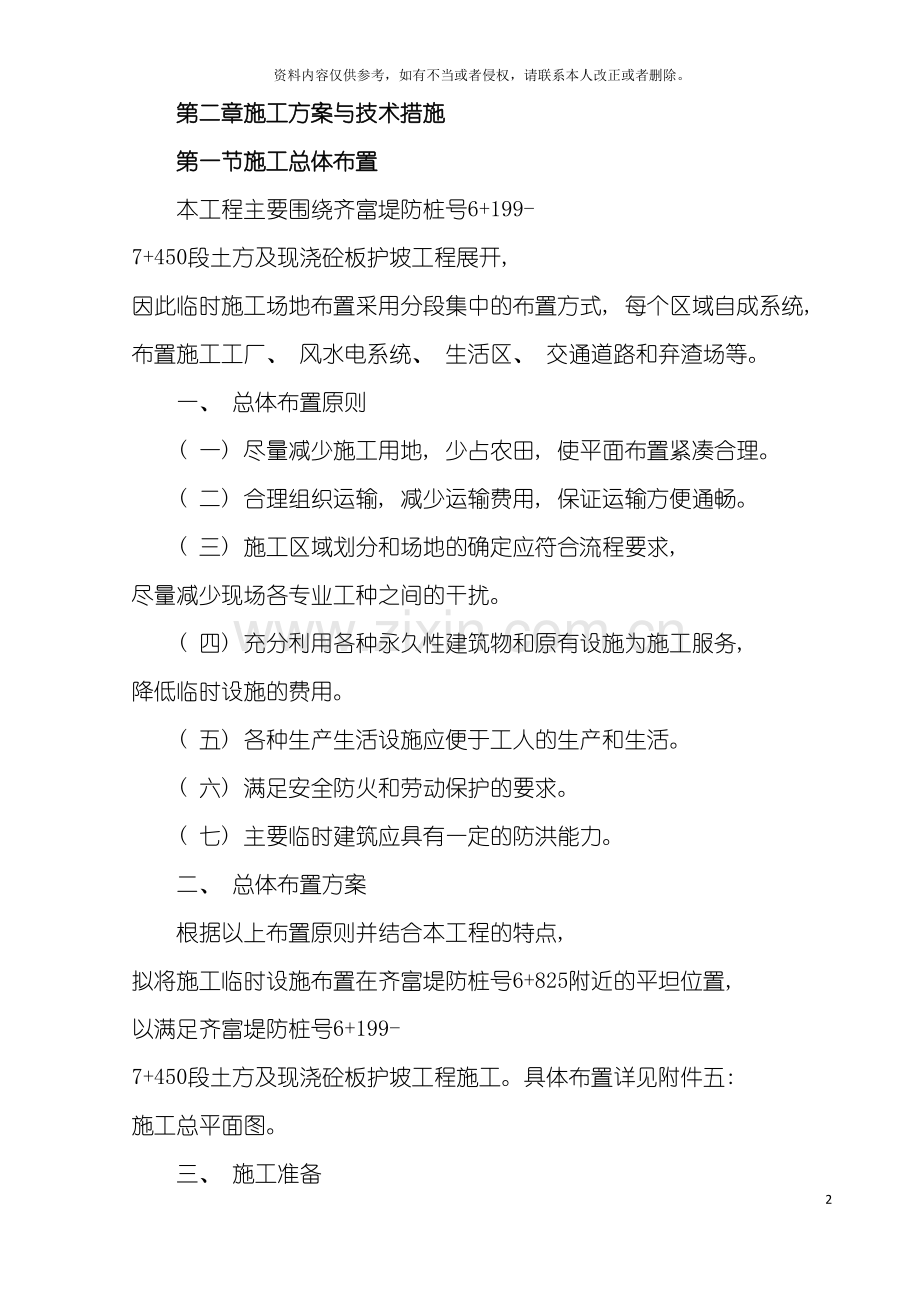

第二章施工方案与技术措施
第一节施工总体布置
本工程主要围绕齐富堤防桩号6+199-7+450段土方及现浇砼板护坡工程展开, 因此临时施工场地布置采用分段集中的布置方式, 每个区域自成系统, 布置施工工厂、 风水电系统、 生活区、 交通道路和弃渣场等。
一、 总体布置原则
( 一) 尽量减少施工用地, 少占农田, 使平面布置紧凑合理。
( 二) 合理组织运输, 减少运输费用, 保证运输方便通畅。
( 三) 施工区域划分和场地的确定应符合流程要求, 尽量减少现场各专业工种之间的干扰。
( 四) 充分利用各种永久性建筑物和原有设施为施工服务, 降低临时设施的费用。
( 五) 各种生产生活设施应便于工人的生产和生活。
( 六) 满足安全防火和劳动保护的要求。
( 七) 主要临时建筑应具有一定的防洪能力。
二、 总体布置方案
根据以上布置原则并结合本工程的特点, 拟将施工临时设施布置在齐富堤防桩号6+825附近的平坦位置, 以满足齐富堤防桩号6+199-7+450段土方及现浇砼板护坡工程施工。具体布置详见附件五: 施工总平面图。
三、 施工准备
施工准备主要包括技术准备、 人员组织准备、 设备及材料进场准备等。我单位在接到中标通知书后, 立即成立该工程的项目经理部, 并按照合同要求组织进场, 计划于 5月25日达到工程开工条件。
( 一) 技术准备
主体工程开工前, 由技术负责人组织项目部有关技术人员按照合同要求详细认真编写具体措施计划, 并进行图纸会审、 技术交底、 内业表格准备、 现场交桩及测量放样等技术工作, 申报有关措施计划及开工申请, 保证工程开工前的一切技术准备工作充分、 及时、 有效, 为工程顺利开工奠定基础。
( 二) 人员组织准备
我企业将委派同类工程经验丰富的专业人员并具有水利水电工程专业国家注册建造师担任本工程的项目经理, 委派水利水电工程专业高级工程师担任技术负责人, 并配备具有水利水电中、 初级职称且持有相关上岗证的人员担任质检员、 施工员、 测量员等。所有投入的技术力量均具有中专及以上学历、 且从事过类似本工程施工多年具有丰富的施工管理经验; 投入的所有技术工人为经过考核合格的且长期从事水利行业施工的中、 高级技工。
( 三) 施工机械准备
按工程施工进度计划制定施工机具需用计划, 在各项工程开工前提前由项目经理部负责组织进场并完成检修保养工作, 确保施工机械在施工过程中始终处于良好状态。
( 四) 材料准备
根据施工进度要求及实物工程量, 经过供料分析制定材料需用计划, 材料由专人负责落实, 并提前组织进场, 作好防护和保管。
四、 临时工程
( 一) 四通一平
1.临时工程用地
为了方便施工, 提前与发包人及当地主管部门协商施工用地的征用问题, 以便进行施工用地的平整, 然后进行临时工程的施工及施工设备、 材料及物资的调遣。
2.生产及生活用水
生产及生活用水水源为打井取水, 生产和生活各1眼, 井深30m。
3.施工用电
施工用电采用自发电, 采用55kW移动柴油发电机组为主, 以15kW汽油发电机组为辅助和备用电源。
4.临时交通
本工程施工区所在位置附近路网相对完善, 交通便利。
场内交通主要干道为堤顶, 施工期间在堤防的堤脚处修建临时道路, 作为辅助交通道路, 并及时采用人工和机械进行维护。
临时道路为土基, 行车道宽6m, 纵向比降为＜1/10, 路肩0.25m。
5.施工通讯
施工期间的对外通讯采用手机, 对内通讯采用对讲机, 对讲机配置6台, 以方便内外的信息沟通; 为方便电子信息的下载和收发、 以及工程资料和信息的管理, 在生活区还将设置电脑2台、 打印机和传真机各1台, 提前与电信部门沟通, 将无线通讯网络接入。
( 二) 临时工程设置
1.生产设施
本工程施工现场生产设施包括: 混凝土拌和站、 模板加工场、 砂石料场、 发电配电室、 机械修配车间、 备品备件仓库、 油库、 机械停放场等, 详细情况分述如下:
( 1) 混凝土拌和站
混凝土拌和站是混凝土施工现场的心脏, 砂石、 水泥及外加剂要围绕拌和站, 水电要到位, 熟料运输要紧凑。
根据混凝土工程量及本工程的特点设置1座拌和站, 并配备2台0.4m3强制式混凝土搅拌机。
设露天水泥库100m2, 库底用土方先垫高30cm, 并压实, 然后铺木方和跳板, 上铺油毡纸或塑料布防潮, 水泥用苫布苫盖。
( 2) 模板加工场
模板加工场占地200m2, 主要用于施工期间混凝土工程各类模板、 支撑、 连接件等的加工及维修。加工厂内配有平刨、 压刨、 圆锯等加工设备。
( 3) 砂石料场
本工程不自设砂石料加工厂, 砂石料均采用市场供应。砂石料场紧靠拌和站南侧布置。料场面积根据混凝土浇筑量确定, 用装载机堆高4～5m, 砂料场面积100m2, 可储存400m3, 石子料场面积200m2, 可储存800m3。砂石料场设0.5%排水坡度, 坡向设排水沟。
( 4) 发电配电室及机械修配车间
发电配电室及机械修配车间建筑面积为30m2及40m2, 建筑结构为木制框架、 水泥瓦围护形式。
( 5) 备品备件仓库
备品备件仓库与机修间紧邻布置, 建筑面积为40m2, 建筑标准为铁皮板房。
( 6) 油库
油库布置在临时道路的一边, 油库内设置有10t油罐1个, 油库采用木板栅栏围护结构, 内设充分的消防器材, 以满足消防要求。
( 7) 机械停放场
机械停放场利用各加工厂所围护的露天面积形成, 占地面积约300m2, 与机械修配车间临近。
2.生活及办公设施
本工程生活及办公设施布置在临时道路以远位置, 生活及办公设施共包括以下几部分: 职工宿舍、 食堂、 项目经理部、 工地试验室、 厕所等。
第二节分部分项工程施工方案
一、 施工测量及放样
( 一) 测量依据
1.依据《水利水电施工测量规范》的规定进行施工现场的测量放样工
作。
2.依据监理人提供的基准点, 进行测量放样工作。
3.依据本工程的精度要求布设测量控制网。
4.测量复核, 按监理人提拱的基准点线, 汇同监理人共同进行复核, 以保证资料和数据的准确性。
5.复核后的基准点线为基准, 进行施工控制网的测设并报监理人批准。
( 二) 一般规定
1.工程开工前应对甲方提供的三角网点和水准网点的基本数据进行复验。如有异议, 能够书面形式报告监理或业主, 共同进行核定。
2.开工后, 根据提供的三角网点和水准网点, 增设自己的临时控制点。这些增设点要完全吻合所提供控制点的基本数据, 并应满足规定的施工精度。进行精确测量建筑物的位置, 进行放样。
3.在增设平面及高程控制点时, 需设置在建筑物轮廓线以外, 保证不影响施工, 引测方便, 易于保存, 不受建筑物沉降变形影响及不受水浸的地区。
4.施工中保护好全部控制点, 防止移动和损坏, 一旦发生破坏应及时补测, 并满足精度要求。堤防基线的永久标石, 标架埋设必须牢固, 施工中须严加保护, 并及时检查维护, 定时核查校正。
5.施工测量应根据施工图纸及技术要求执行SL52-93《水利水电工程施工测量规范》。全部测量数据和放样都应经监理工程检查验收, 合格后方能进行施工作业。
6.测量基线相对于邻近的基本控制点, 平面位置误差控制在±30mm～50mm, 高程误差控制在±30mm。工程平面放样, 在相隔一定距离设立样架, 其测点相对设计的限值误差, 平面控制在±50mm, 高程控制在±30mm。
7.放样工作开始之前应详细查阅工程设计图纸, 收集施工区平面与高程控制成果, 了解设计要求与现场施工的需要, 根据精度指标, 选择放样方法。对于施工图纸中有关数据和几何尺寸, 进行认真校核, 确认无误后方可用为放样依据。
8.必须按正式施工图纸和文件( 包括修改通知) 进行放样, 不得凭口头通知或未经批准的草图放样。放样前根据施工图纸和有关数据及使用的控制点成果计算放样数据, 绘制放样草图。所有的数据, 草图均由两人独立校核。
9.将施工区域内的平面控制点, 高程控制测立点等测量成果, 以及工程部位施工图纸中的各种坐标、 标点、 轴线点、 号、 方位、 尺寸等几何数据编制成放样数据手册, 供放样人员使用。现场放样所取得的测量数据, 均记录在规定放样手薄中。
10.施工测量工作内容:
( 1) 根据工程施工布置图和有关测绘资料, 布设施工控制网。
( 2) 对施工各阶段的不同要求, 进行轮廓点的放样及其检查工作。
( 3) 提供局部施工布置所需的测绘资料。
( 4) 进行实方测量及工程量计算。
( 5) 单项工程完工时, 根据设计要求对重要隐蔽工程几何形体进行竣工测量。
( 三) 平面控制测量
依据《国家三角测量和精密导线测量规范》按监理人批复后基准点线进行施工现场的测量放样工作。第1步, 按设计给定的轴线控制点坐标计算出应测设点的坐标。第2步, 按计算的测设点坐标, 进行现场实际测设工作。第3步, 把实际测设的各控制点坐标利用三角法锁定, 以便在施工中及时恢复中线测量。第4步, 测设出曲线的起终点坐标后, 采用偏角法, 每隔10m布设控制桩1个, 控制堤坝的轴线直线段每隔50m布设控制桩1个。第5步, 控制测量做好记录, 报监理人。第6步, 为保证控制定点的准确无误定期组织测量人员进行复测。
( 四) 高程控制测量
1.按四等水准测量的精度布设高程点, 采用附合或闭合水准测量方法, 在施工现场的附近便于施工的地点布设临时水准点,测量符合精度要求后, 各临时水准点平差, 做为施工中的临时水准点并经常进行复核。
2.进行高程控制测量, 在河道沿线两侧不影响施工部位布设控制桩, 并经常复测。
3.土石方回填放样以设计给定设计底高程为测量放样基准, 平面位置允许误差, 控制在±30～±50mm, 高程允许误差控制在±30mm。
4.测量人员将测量放样数据记录在测量手簿上, 并整理测量资料。
( 五) 竣工测量
1.在工程竣工时, 测量人员对本工程进行竣工测量, 并绘出基面的纵横断面图, 核算工程施工工程量, 报请监理工程师签字确认。
2.竣工测量后应整理竣工测量资料, 包括竣工测量成果表、 定位测量成果表及测量工作技术总结报告等。
二、 清基
( 一) 场地清理
1.场地清理包括植被清理和表土开挖。其范围包括永久和临时工程、 料场、 存弃渣场等施工用地需要清理的区域地表。场地清理采用挖掘机和推土机配合施工。
2.在场地开挖前, 将开挖区域内的树根、 杂草、 垃圾、 废渣及其它有碍物, 主体工程植被清理的挖除树根范围应延伸到离施工图纸所示最大开挖边线、 填筑线或建筑物基础外侧3m距离。
3.主体工程施工场地地表的植被清理, 必须延伸至离施工图纸所示最大开挖边线或建筑物基础边线( 或填筑坡脚线) 外侧至少5m距离。
4.保护好清理区域附近的天然植被, 避免因施工不当造成清理区域附近林业和天然植被资源的毁坏, 以及对环境保护工作造成的不良后果。
5.场地清理范围内, 砍伐的成材或清理获得具有商业价值的材料应归发包人所有, 并按监理工程师指示将其运到指定地点。
6.凡属无价值的可燃物, 应尽快将其焚毁, 并按规定确保其周边地区的安全, 按指定的地点掩埋废弃物, 掩埋物不得妨碍自然排水或污染河川。
7.场地清理中发现文物古迹, 应按合同条款约定办理。
8.含细根须、 草本植物及覆盖草等植物的表层有机土壤, 应按监理人指示和相关规定合理使用有机土壤, 并运到指定地点堆放保存, 不得任意处理。
( 二) 清基
1.将填筑范围内的地面及坝坡、 坝顶表面进行清基, 清基深度为20cm, 清基使用103kW推土机推运至堤脚设计线以外0.50m。
2.清基后的坝段表面应无坑塘洞穴、 表面无显著凹凸、 无松土及弹簧土, 而且堤基表面压实满足设计干密度要求。
三、 土方开挖
本工程土方开挖采用单斗挖掘机挖土, 推土机推运的施工方法进行施工。开挖后的基础表面不存在浮土, 预留10cm保护层采用人工进行清理, 质量达到设计和施工规范要求。
( 一) 开挖区临时道路
承包人应按《水利水电工程施工组织设计规范》SL303- 第5.3节的规定, 以及监理人批准的施工总布置设计进行场内交通道路布置。
( 二) 校核测量
按照施工图纸的要求, 校核测量开挖区域的平面位置、 水平标高、 控制桩号、 水准点和边坡坡度等。
( 三) 临时边坡的稳定
主体工程的临时开挖边坡, 应按施工图纸所示或监理人指示进行开挖。对于承包人自行确定的开挖边坡、 或临时边坡保留时间过长, 经监理工程师检查有不安全因素时, 承包人应立即进行补充开挖和采取保护措施。
( 四) 基础和边坡开挖
开挖应自上而下分层进行, 分层厚度经综合研究确定。两岸水上部分的基础开挖宜在导截流前完成或基本完成。水上水下分界高程可根据地形、 地质、 开挖时段和水文条件等因素分析确定。应结合施工总布置和施工总进度作好整个工程的土石方平衡, 并与水土保持措施相结合。在满足施工总进度及环境保护要求前提下, 开挖土方宜利用; 应合理安排减少二次倒运, 堆渣不应污染环境。
( 五) 边坡的护面和加固
为防止修整后的开挖边坡遭受雨水冲刷, 边坡的护面和加固工作应在雨季前严格按施工图纸要求完成。
( 六) 边坡安全的应急措施
若开挖过程中出现裂缝和滑动迹象时, 应立即暂停施工, 并通知监理工程师。必要时设置观测点, 及时观测边坡变化情况, 并做好记录。
( 七) 料场开采及整治
1.料场开采
( 1) 土料场周围及开采区内, 应设置有效的排水系统和采取必要的防洪措施, 以保证土料质量和开挖工作的顺利进行。
( 2) 土料和砂砾料的开采和加工处理应符合《水利水电工程施工组织设计规范》SL303- 第4.4.9条、 第4.4.10条的规定。
2.开采结束后的料场整治
料场取料结束后, 应按发包人的环境恢复设计及其施工措施计划, 以及监理人指示, 进行料场整治和环境恢复工作。包括:
( 1) 开挖边坡面的整治。
( 2) 修建环境保护的辅助工程设施。
( 3) 按批准的环境恢复要求恢复植被和农田。
( 八) 开挖渣料的利用和弃渣处理
1.可利用渣料的利用
( 1) 开挖获得的可利用渣料进行统一规划, 渣料首先专用于本工程永久和临时工程的填筑及场地平整等。
( 2) 按照批准的堆渣地点和堆渣方式, 将可利用渣料运至指定地点分类堆存。渣料堆体确保边坡稳定, 并设有良好的自由排水措施。
( 3) 对监理工程师确认的可用料, 在开挖、 装运、 堆存和其它作业时, 采取有效的保质措施, 保护可利用渣料免受污染和侵蚀。
2.弃渣处理
弃渣按照批准的土方开挖施工措施计划指定的地点有序堆存, 防止雨水冲刷流失, 危及施工区及周边地区安全。
四、 土方填筑
( 一) 碾压试验
1.碾压试验目的
( 1) 核查土料压实后是否能够达到设计压实干密度值。
( 2) 检查压实机具的性能是否满足施工要求。
( 3) 选定合理的施工压实参数: 铺土厚度、 土块限制直径、 含水量的适宜范围、 压实方法和压实遍数。
( 4) 确定有关质量控制的技术要求和检测方法。
2.碾压试验的基本原则
( 1) 试验在土方填筑工程开工前进行并完成。
( 2) 试验所用的土料采用建设单位指定的取土料场中的粘土料。
( 3) 试验时采用的机具与施工时使用机具的类型、 型号相同。
3.碾压试验场地布置
( 1) 碾压试验在左岸进行, 试验前将堤基平整清理, 并将表层压至不低于填土设计要求的密实程度。
( 2) 碾压试验的场地面积为10m×60m。
( 3) 将试验场地延长度方向划分为10m×15m的4个试验小块。
4.碾压试验方法
( 1) 在场地相邻两个试验小块铺设土质、 天然含水量、 厚度均相同的土料; 另外相邻两个试验小块的土质和铺土厚度均相同, 含水量较天然含水量分别增加或减少某一幅度。
( 2) 铺土厚度和土块限制直径根据所采用的碾压机具按照规范选取, 本工程采用宣化140型推土机碾压, 铺土厚度为0.30m、 土块限制直径为10cm。
( 3) 每个试验小块, 按预定的计划、 规定的操作要求碾压至3～7遍, 相应在填筑面上取样做密度试验。
( 4) 每个试验小块, 每次的取样数至少为2个, 采用环刀法取样, 测定干密度值。
( 5) 应测定压实后土层厚度, 并观察压实土层有无虚土层、 上下层面结合是否良好、 有无光面及剪力破坏现象等, 并作记录。
( 6) 碾压试验的抽样合格率宜比大规模施工时的合格率提高3个百分点。
5.资料整理
试验完成后, 将试验资料进行整理分析, 绘制干密度值与压实遍数的关系曲线、 确定碾压参数。
( 二) 土料碾压筑堤
1.填筑作业应符合下列要求:
( 1) 地面起伏不平时, 应按水平分层由低处开始逐层填筑, 不得顺坡铺填; 堤防横断面上的地面坡度陡于1: 5时, 应将地面坡度削至缓于1: 5。
( 2) 分段作业面的最小长度不应小于100m; 人工施工时段长可适当减短。
( 3) 作业面应分层统一铺土、 统一碾压, 并配备人员或平土机具参与整平作业, 严禁出现界沟。
( 4) 软土堤基上筑堤时, 如堤身两侧设有压载平台, 两者应按设计断面同步分层填筑, 严禁先筑堤身后压载。
( 5) 施工段的作业面宜均衡上升, 若段与段之间不可避免出现高差时, 应以斜坡面相接。
( 6) 铺土料表面在压实前被晒干时, 应洒水湿润。
( 7) 光面碾磙压实粘性土填筑层, 在新层铺料前, 应对压光层面作刨毛处理。填筑层检验合格后因故未继续施工, 因搁置较久或经过雨淋干湿交替使表面产生疏松层时, 复工前应进行复压处理。
( 8) 若发现局部”弹簧土”、 层间光面、 层间中空、 松土层或剪切破坏等质量问题时, 应及时进行处理, 并经检验合格后, 方准铺填新土。
( 9) 施工过程中应保证观测设备的埋设安装和测量工作的正常进行; 并保护观测设备和测量标志完好。
( 10) 在软土地基上筑堤, 或用较高含水量土料填筑堤身时, 应严格控制施工速度, 必要时应在地基、 坡面设置沉降和位移观测点, 根据观测资料分析结果, 指导安全施工。
( 11) 对占压堤身断面的上堤临时坡道作补缺口处理, 应将已板结老土刨松, 与新铺土料统一按填筑要求分层压实。
( 12) 堤身全断面填筑完毕后, 应作整坡压实及削坡处理, 并对堤防两侧护堤地面的坑洼进行铺填平整。
2.铺料作业应符合下列要求:
( 1) 应按设计要求将土料铺至规定部位, 严禁将砂( 砾) 料或其它透水料与粘性土料混杂, 上堤土料中的杂质应予清除。
( 2) 土料或砾质土可采用进占法或后退法卸料, 砂砾料宜用后退法卸料; 砂砾料或砾质土料卸料时如发生颗粒分离现象, 应将其拌和均匀。
( 3) 铺料厚度和土块直径的限制尺寸, 宜经过碾压试验确定。
( 4) 铺料至堤边时, 应在设计边线外侧各超填一定余量: 人工铺料宜为10cm, 机械铺料宜为30cm。
3.压实作业应符合下列要求:
( 1) 施工前应先做碾压试验, 验证碾压质量能否达到设计干密度值。
( 2) 分段填筑, 各段应设立标志, 以防漏压、 欠压和过压。上下层的分段接缝位置应错开。
( 3) 碾压施工应符合下列规定:
①碾压机械行走方向应平行于堤轴线;
②分段、 分片碾压, 相邻作业面的搭接碾压宽度, 平行堤轴线方向不应小于0.5m, 垂直堤轴线方向不应小于3m;
③拖拉机带磙或振动碾压实作业, 宜采用进退错距法, 碾迹搭压宽度应大于10cm; 铲运机兼作压实机械时, 宜采用轮迹排压法, 轮迹应搭压轮宽的1/3;
④机械碾压时应控制行车速度, 以不超过下列规定为宜: 平碾为2km/h, 振动碾为2km/h, 铲运机为2档。
( 4) 机械碾压不到的部位, 应辅以夯具夯实, 夯实时应采用连环套打法, 夯迹双向套压, 夯压夯1/3, 行压行1/3; 分段、 分片夯实时, 夯迹搭压宽度应不小于1/3夯径。
( 5) 砂砾料压实时, 洒水量宜为填筑方量的20%～40%; 中细砂压实的洒水量, 宜按最优含水量控制。压实施工宜用履带式拖拉机带平碾、 振动碾或气胎碾。
( 三) 接缝及建筑物接合部位施工
1.碾压施工时, 分段间有高差的连接或新老堤相接时, 垂直堤轴线方向的各种接缝, 应以斜面相接, 坡度可采用1: 3～1: 5, 高差大时宜用缓坡。土堤与岩石岸坡相接时, 岩坡削坡后不宜陡于1: 0.75, 严禁出现反坡。
2.在土堤的斜坡结合面上填筑时, 应符合下列要求:
( 1) 应随填筑面上升进行削坡, 并削至质量合格层;
( 2) 削坡合格后, 应控制好结合面土料的含水量, 边刨毛、 边铺土、 边压实;
( 3) 垂直堤轴线的堤身接缝碾压时, 应跨缝搭接碾压, 其搭接宽度不小于3.0m。
3.土堤与刚性建筑物( 如涵闸、 堤内埋管、 混凝土防渗墙等) 相接时, 施工应符合下列要求:
( 1) 建筑物周边回填土方, 宜在建筑物强度达到设计强度50%～70%的情况下施工;
( 2) 填土前, 应清除建筑物表面的乳皮、 粉尘及油污等; 对表面的外露铁件( 如模板对销螺栓等) 宜割除, 必要时对铁件残余露头需用水泥砂浆覆盖保护;
( 3) 填筑时, 须先将建筑物表面湿润, 边涂泥浆、 边铺土、 边夯实, 涂浆高度应与铺土厚度一致, 涂层厚宜为3mm～5mm, 并与下部涂层衔接, 严禁泥浆干固后再铺土、 夯实;
( 4) 制备泥浆应采用塑性指数Ip＞17的粘土, 泥浆浓度可用1: 2.5～1: 3.0( 土水重量比) ;
( 5) 建筑物两侧填土, 应保持均衡上升; 贴边填筑宜用夯具夯实, 铺土层厚度宜为15cm～20cm。
( 四) 雨天与低温施工
1.雨前应及时压实作业面, 并做成中央凸起向两侧微倾。当降小雨时, 应停止粘性土填筑;
2.粘性土填筑面在下雨时行人不宜践踏, 并应严禁车辆通行。雨后恢复施工, 填筑面应经晾晒、 复压处理, 必要时应对表层再次进行清理, 并待质检合格后及时复工;
3.土堤不宜在负温下施工, 如具备保温措施, 允许在气温不低于-10℃的情况下施工;
4.负温施工时应取正温土料, 装土、 铺土、 碾压、 取样等工序, 都应采取快速连续作业, 土料压实时的气温必须在-1℃以上;
5.负温下施工时, 粘性土含水量不得大于塑限的90%, 砂料含水量不得大于4%, 铺土厚度应比常规要求适当减薄, 或采用重型机械碾压;
6.填土中不得夹冰雪。
( 五) 土方填筑质量控制
1.堤身填筑施工参数应与碾压试验参数相符。
2.土料、 砾质土的压实指标按设计干密度值控制; 砂料和砂砾料的压实指标按设计相对密度值控制。
3.压实质量检测的环刀容积: 对细粒土, 不宜小于100cm3( 内径50mm) ; 对砾质土和砂砾料, 不宜小于200cm3( 内径70mm) 。含砾量多环刀不能取样时, 应采用灌砂法或灌水法测试。
若采用《土工试验方法标准》规定方法以外的新测试技术时, 应有专门论证资料, 经质监部门批准后实施。
4.质量检测取样部位应符合下列要求:
( 1) 取样部位应有代表性, 且应在面上均匀分布, 不得随意挑选, 特殊情况下取样须加注明;
( 2) 应在压实层厚的下部1/3处取样, 若下部1/3的厚度不足环刀高度时, 以环刀底面达下层顶面时环刀取满土样为准, 并记录压实层厚度。
5.质量检测取样数量应符合下列要求:
( 1) 每层检测的施工作业面不宜过小, 机械筑堤时不宜小于600m3; 人工筑堤或老堤加高培厚时不宜小于300m3;
( 2) 每层取样数量: 自检时可控制在填筑量每100m3～150m3取样1个; 抽检量可为自检量的1/3, 但至少应有3个;
( 3) 特别狭长的堤防加固作业面, 取样时可按20m～30m一段取样1个;
( 4) 若作业面或局部返工部位按填筑量计算的取样数量不足3个时, 也应取样3个。
6.在压实质量可疑和堤身特定部位抽样检测时, 取样数视具体情况而定, 但检测成果仅作为质量检查参考, 不作为碾压质量评定的统计资料。
7.每一填筑层自检、 抽检后, 凡取样不合格的部位, 应补压或作局部处理, 经复验至合格后方可继续下道工序。
8.土堤质量评定按单元工程进行, 并应符合下列要求:
( 1) 单元工程划分: 筑新堤宜按工段内每堤长200m～500m划分1个单元, 老堤加高培厚可按填筑量每5000m3划分1个单元;
( 2) 单元工程的质量评定, 是对单元堤段内全部填土质量的总体评价, 由单元内分层检测的干密度成果累加统计得出其合格率, 样本总数应不少于20个;
( 3) 检测干密度值不小于设计干密度值为合格样。
五、 现浇混凝土工程
本工程的现浇混凝土结构主要是齐富堤防桩号6+199-7+450段现浇砼板护坡、 砼齿墙及砼封边工程, 我企业准备设置2台0.4m3混凝土拌和机拌制混凝土, 并利用1t机动翻斗车运输至浇筑地点, 进行混凝土工程施工。
从混凝土工程施工的工序入手, 具体施工方法如下:
( 一) 基础面及混凝土施工缝的处理
1.基础岩面
对于基础为岩面的部位, 基础开挖完成后, 进行基础面清理, 采用人工撬挖松动岩块, 并进行地表水和地下水妥善引排或封堵, 使岩面清洗洁净、 无积水及积渣杂物。
2.混凝土施工缝
对于原有建筑物的混凝土, 混凝土施工缝采用手持式混凝土凿毛机进行凿毛; 对于新浇筑的混凝土, 混凝土施工缝采用人工挠毛及二次清理, 人工挠毛在新浇筑混凝土强度达到24h强度时进行, 二次清理在新浇筑混凝土达到20%强度时进行。凿毛后的混凝土表面应达到无乳皮、 成毛面, 混凝土表面清洗洁净、 无积水及积渣杂物。
3.软基面
对于软基面, 建基面预留保护层采用人工挖除, 地质符合设计要求后, 进行垫层铺填。基础面清理应达到无乱石、 杂物, 坑洞分层回填夯实。
( 二) 伸缩缝
本工程现浇砼板、 砼齿墙及砼封边的伸缩缝采用四毡及沥青木板, 沥青板材质采用樟子松或红松板, 沥青板制作采用铁槽煮, 严禁直接向板上刷涂沥青。四毡及沥青木板填缝安装位置应准确, 安装偏差不得超出规范允许的范围。
( 三) 模板
1.模板材料
( 1) 大部分模板采用钢模板, 对不规格尺寸部位采用木模板, 模板支架等附料采用钢管。
( 2) 木材种类可根据当地实际情况选用, 材质不宜低于三等材。腐朽、 严重扭曲、 有蛀孔等缺陷的木材, 脆性木材和容易变形的木材, 均不得使用。木材应提前备料, 干燥后使用, 含水率宜为18%～23%。水下施工用的木材, 含水率宜为23%～45%。
( 3) 保温模板的保温材料应不影响混凝土外露表面的平整度。
2.模板设计
( 1) 模板设计方案必须满足建筑物的体型、 构造及混凝土浇筑分层分块等要求。
( 2) 模板设计应提出对材料、 制作、 安装、 使用及拆除工艺的具体要求。设计图纸应标明设计荷载和变形控制要求。模板设计应满足混凝土施工措施中确定的控制条件, 如混凝土的浇筑顺序、 浇筑速度、 浇筑方式、 施工荷载等。
( 3) 木模板的设计应符合规范的规定; 当木材含水率小于25%时, 其荷载设计值可乘以系数0.9予以折减。
( 4) 设计模板时, 应考虑下列各项荷载:
①模板的自身重力;
②新浇筑的混凝土的重力;
③钢筋和预埋件的重力;
④施工人员和机具设备的重力;
⑤振捣混凝土时产生的荷载;
⑥新浇筑的混凝土的侧压力;
⑦新浇筑的混凝土的浮托力;
⑧倾倒混凝土时产生的荷载;
⑨风荷载;
⑩除上列9项荷载以外的其它荷载。
( 5) 计算模板的强度和刚度时, 根据模板种类及施工具体情况, 一般应进行荷载组合( 特殊荷载按可能发生的情况) 计算。
( 6) 当验算模板刚度时, 其最大变形值不得超过下列允许值:
①对结构表面外露的模板, 为模板构件计算跨度的1/400;
②对结构表面隐蔽的模板, 为模板构件计算跨度的1/250;
③支架的压缩变形值或弹性挠度, 为相应的结构计算跨度的1/1000。
( 7) 承重模板的抗倾覆稳定性, 应按下列要求核算:
①应计算下列两项倾覆力矩, 并采用其中的最大值: 风荷载; 作用于承重模板边缘150kg/m的水平力。
②计算稳定力矩时, 模板自重的折减系数为0.8; 如同时安装钢筋时, 应包括钢筋的重量。活荷载按其对抗倾覆稳定最不利的分布计算。
③抗倾覆稳定系数应大于1.4。
( 8) 除悬臂模板外, 竖向模板与内倾模板都必须设置内部撑杆或外部拉杆, 以保证模板的稳定性。
( 9) 支架的立柱应在两个互相垂直的方向加以固定。
( 10) 多层建筑物的上层结构的模板支承在下层结构上时, 必须验算下层结构的实际强度和承载能力。
( 11) 模板附件的安全系数, 应按以下原则采用:
①模板拉杆及锚定头, 安全系数采用2.0;
②模板锚定件, 仅支承模板重量和混凝土压力的模板采用2.0, 支承模板和混凝土重量、 施工活荷载和冲击荷载的模板采用3.0;
③模板吊钩, 安全系数采用2.0。
3.模板制作
( 1) 模板制作的允许偏差, 应符合模板设计的规定, 允许偏差一般在0.5mm～3mm之间。
( 2) 钢模板面板及活动部分应涂防锈油脂, 但面板所涂防锈油脂不得影响混凝土表面颜色。其它部分应涂防锈漆。木面板宜贴镀锌铁皮或其它隔层。
( 3) 当混凝土的外露表面采用木模板时, 宜做成复合模板。
4.安装与维护
( 1) 模板安装前, 必须按设计图纸测量放样, 重要结构应多设控制点, 以利检查校正。
( 2) 模板安装过程中, 必须经常保持足够的临时固定设施, 以防倾覆。
( 3) 支架必须支承在坚实的地基或者混凝土上, 并应有足够的支承面积。斜撑应防止滑动。竖向模板和支架的支承部分, 当安装在基土上时应加设垫板, 且基土必须坚实并有排水措施。对湿陷性黄土必须有防水措施; 对冻涨性土必须有防冻融措施。
( 4) 现浇钢筋混凝土梁、 板, 当跨度等于或大于4m时, 模板应起拱。当设计无具体要求时, 起拱高度宜为全跨长度的1/1000～3/1000。
( 5) 模板的钢拉杆不应弯曲。伸出混凝土外露面的拉杆宜采用端部可拆卸的结构型式。拉杆与锚环的连接必须牢固。预埋在下层混凝土中的锚定件( 螺栓、 钢筋环等) , 在承受荷载时, 必须有足够的锚固强度。
( 6) 模板与混凝土的接触面, 以及各块模板接缝处, 必须平整、 密合, 以保证混凝土表面的平整度和混凝土的密实性。
( 7) 建筑物分层施工时, 应逐层校正下层偏差, 模板下端不应有错台。
( 8) 模板的面板应涂脱模剂, 但应避免脱模剂污染或侵蚀钢筋和混凝土。
( 9) 模板安装的允许偏差, 应根据结构物的安全、 运行条件、 经济和美观等要求确定。
( 10) 钢承重骨架的模板, 必须按设计位置可靠地固定在承重骨架上, 以防止在运输及浇筑时错位。承重骨架安装前, 宜先作试吊及承载试验。
( 11) 模板上严禁堆放超过设计荷载的材料及设备。混凝土浇筑时, 必须按模板设计荷载控制浇筑顺序、 浇筑速度及施工荷载。应及时清除模板上的杂物。
( 12) 混凝土浇筑过程中, 必须安排专人负责经常检查、 调整模板的形状及位置, 使其与设计线的偏差不超过模板安装允许偏差绝对值的1.5倍, 并每班做好记录。对承重模板, 必须加强检查、 维护; 对重要部位的承重模板, 还必须由有经验的人员进行监测。模板如有变形、 位移, 应立即采取措施, 必要时停止混凝土浇筑。
( 13) 混凝土浇筑过程中, 应随时监视混凝土下料情况, 不得过于靠近模板下料直接冲击模板; 混凝土罐等机具不得撞击模板。
5.拆除与维修
( 1) 现浇结构的模板拆除时的混凝土强度应符合设计要求; 当设计无具体要求时, 应符合下列规定:
①侧模: 混凝土强度能保证其表面和棱角不因拆除模板而受损坏。
②底模: 混凝土强度应达到下面的规定:
A板: 跨度≤2m时, 混凝土强度应达到50%; 跨度在2～8m时, 混凝土强度应达到75%; 跨度＞8m时, 混凝土强度应达到100%;
B梁、 拱、 壳: 跨度≤8m时, 混凝土强度应达到75%; 跨度＞8m时, 混凝土强度应达到100%;
C悬臂构件: 跨度≤2m时, 混凝土强度应达到75%; 跨度＞2m时, 混凝土强度应达到100%。
③经计算及试验复核, 混凝土结构的实际强度已能承受自重及其它实际荷载时, 可提前拆模。
( 2) 拆模时, 应根据锚固情况, 分批拆除锚固连接件, 防止大片模板坠落。拆模应使用专门工具, 以减少混凝土及模板的损坏。
( 3) 拆下的模板、 支架及配件应及时清理、 维修。暂时不用的模板应分类堆存, 妥善保管; 钢模板应做好防锈, 设仓库存放。大型模板堆放时, 应垫平放稳, 并适当加固, 以免翘曲变形。
( 四) 现浇混凝土
混凝土根据设计要求的标号, 必须先做配合比试验, 确定各种材料单位用量, 现场施工还要每天测定砂子、 骨料的含水率, 如有变化要调整配料单。运输过程中若产生分离现象, 还要二次拌和入仓。出料每班要做塌落度试验, 另外根据规定每100m3要做1组( 3个) 试块, 测定其是否达到设计强度。砂石料从当地料场采购, 经试验人员分析鉴定, 验收合格方可投入本工程使用, 并由试验室进行配合比设计。浇筑前应做好施工准备, 选好拌和平台, 砂、 石子按需要量运到现场拌和机安装位置附近堆放, 水泥由仓库提供。
1.原材料的检验和试验
( 1) 原材料进场后必须按照有关试验规程进行二次检验;
( 2) 选用的水泥标号与混凝土设计标号相适应, 根据本工程特点采用425普通硅酸盐水泥;
( 3) 粗骨料采用质地坚硬、 颗粒洁净、 级配良好、 力学性能符合规范规定的材料;
( 4) 细骨料的质地、 颗粒、 级配必须良好, 细度模数在2.4～2.8范围内, 符合有关规范规定;
( 5) 外加剂的使用及其掺量必须经过试验确定, 并上报监理工程师批准后方可实施。
2.配合比
( 1) 混凝土的配合比应由具备黑龙江省水利工程质量检测资格的检测站出具, 除应满足设计强度、 耐久性及施工要求外, 还要做到经济合理;
( 2) 水灰比应根据不同的结构部位对混凝土性能的要求由试验确定, 其最大值不应超过有关规范规定;
( 3) 混凝土的坍落度应根据结构特点、 含筋率等条件决定, 并尽可能采用小的坍落度, 结合本工程的特点, 坍落度选定为6～8cm。
以上选用的各项指标及试验成果上报监理工程师批准后才能实施。
3.混凝土拌制与运输
( 1) 混凝土拌制
根据本工程特点选用2台0.4m3拌和机拌制混凝土, 所用骨料经试验合格后, 采用现场计量控制利用重量比喻法。经常测定水灰比, 以便随时调整。控制好坍落度, 并随时在仓口取样测定。拌和程序和时间应经过试验确定, 且最短拌和时间不应少于1.5min, 但也不应拌和过度。生产的混凝土必须拌和均匀, 颜色一致。
拌和组根据试验室提供的混凝土配料单, 过磅下料, 砂、 石子误差≤3%, 水泥量误差≤1%, 水量按自动控制, 拌和时间不得少于2min。
( 2) 混凝土运
