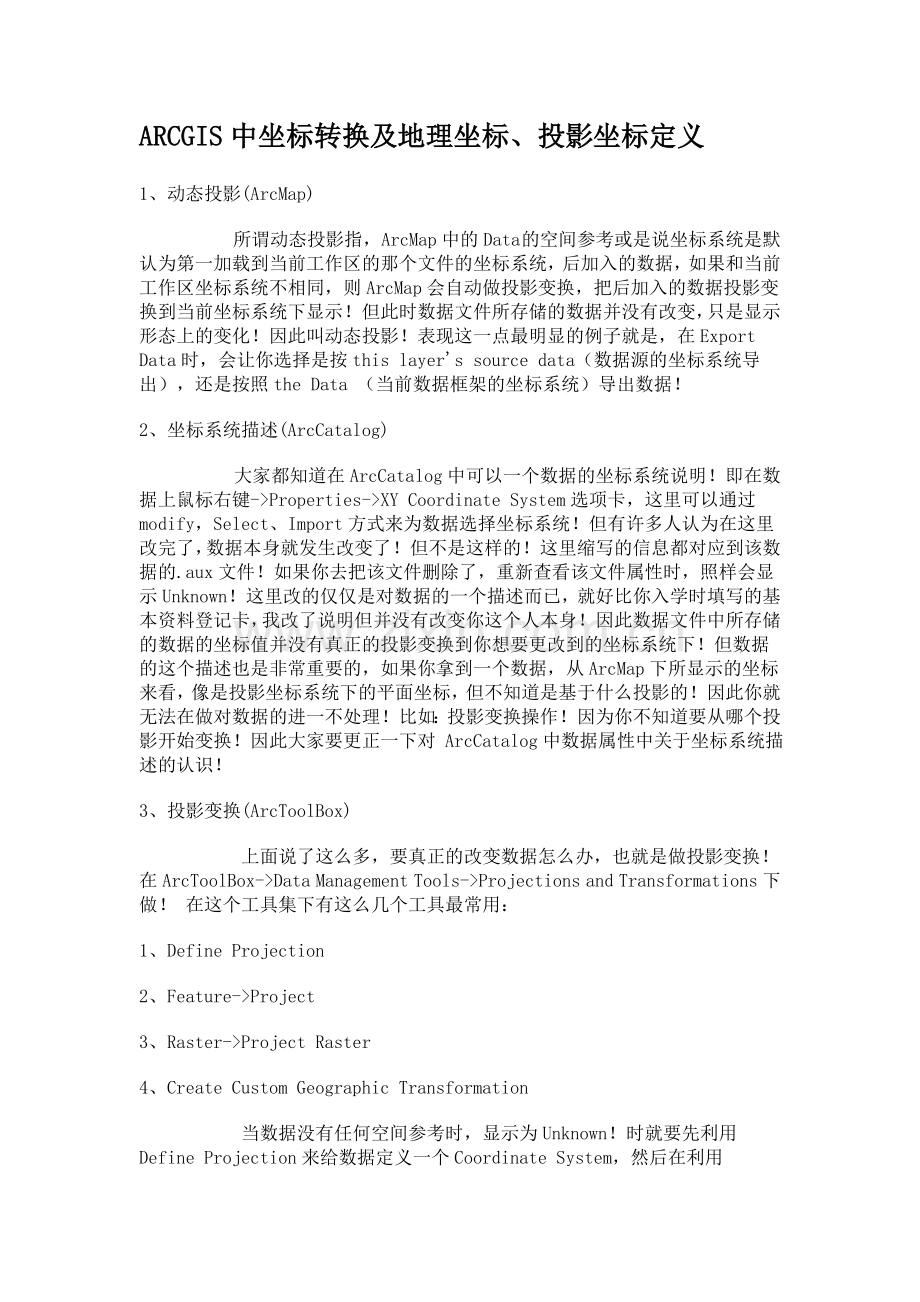

ARCGIS中坐标转换及地理坐标、投影坐标定义
1、动态投影(ArcMap)
      所谓动态投影指，ArcMap中的Data 的空间参考或是说坐标系统是默认为第一加载到当前工作区的那个文件的坐标系统，后加入的数据，如果和当前工作区坐标系统不相同，则ArcMap会自动做投影变换，把后加入的数据投影变换到当前坐标系统下显示！但此时数据文件所存储的数据并没有改变，只是显示形态上的变化！因此叫动态投影！表现这一点最明显的例子就是，在Export Data时，会让你选择是按this layer's source data（数据源的坐标系统导出），还是按照the Data （当前数据框架的坐标系统）导出数据！
2、坐标系统描述(ArcCatalog)
      大家都知道在ArcCatalog中可以一个数据的坐标系统说明！即在数据上鼠标右键->Properties->XY Coordinate System选项卡，这里可以通过modify，Select、Import方式来为数据选择坐标系统！但有许多人认为在这里改完了，数据本身就发生改变了！但不是这样的！这里缩写的信息都对应到该数据的.aux文件！如果你去把该文件删除了，重新查看该文件属性时，照样会显示Unknown！这里改的仅仅是对数据的一个描述而已，就好比你入学时填写的基本资料登记卡，我改了说明但并没有改变你这个人本身！因此数据文件中所存储的数据的坐标值并没有真正的投影变换到你想要更改到的坐标系统下！但数据的这个描述也是非常重要的，如果你拿到一个数据，从ArcMap下所显示的坐标来看，像是投影坐标系统下的平面坐标，但不知道是基于什么投影的！因此你就无法在做对数据的进一不处理！比如：投影变换操作！因为你不知道要从哪个投影开始变换！因此大家要更正一下对 ArcCatalog中数据属性中关于坐标系统描述的认识！
3、投影变换(ArcToolBox)
      上面说了这么多，要真正的改变数据怎么办，也就是做投影变换！在ArcToolBox->Data Management Tools->Projections and Transformations下做！ 在这个工具集下有这么几个工具最常用：
1、Define Projection
2、Feature->Project
3、Raster->Project Raster
4、Create Custom Geographic Transformation
      当数据没有任何空间参考时，显示为Unknown！时就要先利用Define Projection来给数据定义一个Coordinate System，然后在利用Feature->Project或Raster->Project Raster工具来对数据进行投影变换！由于我国经常使用的投影坐标系统为北京54,西安80！由这两个坐标系统变换到其他坐标系统下时，通常需要提供一个Geographic Transformation，因为Datum已经改变了！这里就用到我们说常说的转换3参数、转换7参数了！而我们国家的转换参数是保密的！因此可以自己计算或在购买数据时向国家测绘部门索要！知道转换参数后，可以利用Create Custom Geographic Transformation工具定义一个地理变换方法，变换方法可以根据3参数或7参数选择基于GEOCENTRIC_TRANSLATION和 COORDINATE_方法！这样就完成了数据的投影变换！数据本身坐标发生了变化！ 当然这种投影变换工作也可以在ArcMap中通过改变Data 的Coordinate System来实现，只是要在做完之后在按照Data 的坐标系统导出数据即可！
方法一：
在Arcmap中转换：
1、加载要转换的数据，右下角为经纬度
2、点击视图——数据框属性——坐标系统
3、导入或选择正确的坐标系，确定。这时右下角也显示坐标。但数据没改变
4、右击图层——数据——导出数据
5、选择第二个（数据框架），输出路径，确定。
6、此方法类似于投影变换。
方法二：
在forestar中转换：
1、用正确的坐标系和范围新建图层aa
2、打开要转换的数据，图层输出与原来类型一致，命名aa，追加。
方法三：
在ArcToolbox中转换：
1、管理工具——投影（project），选择输入输出路径以及输出的坐标系
2、前提是原始数据必须要有投影
地理坐标系与投影坐标系的区别
1、首先理解地理坐标系（Geographic coordinate system），Geographic coordinate system直译为
地理坐标系统，是以经纬度为地图的存储单位的。很明显，Geographic coordinate syst
em是球面坐标系统。我们要将地球上的数字化信息存放到球面坐标系统上，如何进行操作
呢？地球是一个不规则的椭球，如何将数据信息以科学的方法存放到椭球上？这必然要求
我们找到这样的一个椭球体。这样的椭球体具有特点：可以量化计算的。具有长半轴，短
半轴，偏心率。以下几行便是Krasovsky_1940椭球及其相应参数。
Spheroid: Krasovsky_1940
Semimajor Axis: 6378245.000000000000000000
Semiminor Axis: 6356863.018773047300000000
Inverse Flattening（扁率）: 298.300000000000010000
然而有了这个椭球体以后还不够，还需要一个大地基准面将这个椭球定位。在坐标系统描
述中，可以看到有这么一行：
Datum: D_Beijing_1954
表示，大地基准面是D_Beijing_1954。
--------------------------------------------------------------------------------
有了Spheroid和Datum两个基本条件，地理坐标系统便可以使用。
完整参数：
Alias:
Abbreviation:
Remarks:
Angular Unit: Degree (0.017453292519943299)
Prime Meridian（起始经度）: Greenwich (0.000000000000000000)
Datum（大地基准面）: D_Beijing_1954
Spheroid（参考椭球体）: Krasovsky_1940
Semimajor Axis: 6378245.000000000000000000
Semiminor Axis: 6356863.018773047300000000
Inverse Flattening: 298.300000000000010000
2、接下来便是Projection coordinate system（投影坐标系统），首先看看投影坐
标系统中的一些参数。
Projection: Gauss_Kruger
Parameters:
False_Easting: 500000.000000
False_Northing: 0.000000
Central_Meridian: 117.000000
Scale_Factor: 1.000000
Latitude_Of_Origin: 0.000000
Linear Unit: Meter (1.000000)
Geographic Coordinate System:
Name: GCS_Beijing_1954
Alias:
Abbreviation:
Remarks:
Angular Unit: Degree (0.017453292519943299)
Prime Meridian: Greenwich (0.000000000000000000)
Datum: D_Beijing_1954
Spheroid: Krasovsky_1940
Semimajor Axis: 6378245.000000000000000000
Semiminor Axis: 6356863.018773047300000000
Inverse Flattening: 298.300000000000010000
从参数中可以看出，每一个投影坐标系统都必定会有Geographic Coordinate System。
投影坐标系统，实质上便是平面坐标系统，其地图单位通常为米。
那么为什么投影坐标系统中要存在坐标系统的参数呢？
这时候，又要说明一下投影的意义：将球面坐标转化为平面坐标的过程便称为投影。
好了，投影的条件就出来了：
a、球面坐标
b、转化过程（也就是算法）
也就是说，要得到投影坐标就必须得有一个“拿来”投影的球面坐标，然后才能使用算法
去投影！
即每一个投影坐标系统都必须要求有Geographic Coordinate System参数。
3、我们现在看到的很多教材上的对坐标系统的称呼很多，都可以归结为上述两种投
影。其中包括我们常见的“非地球投影坐标系统”。）：
__________________
大地坐标（Geodetic Coordinate）:大地测量中以参考椭球面为基准面的坐标。地面点P的位置用大地经度L、大地纬度B和大地高H表示。当点在参考椭球面上时，仅用大地经度和大地纬度表示。大地经度是通过该点的大地子午面与起始大地子午面之间的夹角，大地纬度是通过该点的法线与赤道面的夹角，大地高是地面点沿法线到参考椭球面的距离。
方里网:是由平行于投影坐标轴的两组平行线所构成的方格网。因为是每隔整公里绘出坐标纵线和坐标横线，所以称之为方里网，由于方 里线同时 又是平行于直角坐标轴的坐标网线，故又称直角坐标网。
在1：1万——1：20万比例尺的地形图上，经纬线只以图廓线的形式直接表现出来，并在图角处注出相应度数。为了在用图时加密成网，在内外图廓间还绘有加密经纬网的加密分划短线(图式中称“分度带”)，必要时对应短线相连就可以构成加密的经纬线网。1：2 5万地形图上，除内图廓上绘有经纬网的加密分划外，图内还有加密用的十字线。
我国的1：50万——1：100万地形图，在图面上直接绘出经纬线网，内图廓上也有供加密经纬线网的加密分划短线。
直角坐标网的坐标系以中央经线投影后的直线为X轴，以赤道投影后的直线为Y轴，它们的交点为坐标原点。这样，坐标系中就出现了四 个象限。纵坐标从赤道算起向北为正、向南为负；横坐标从中央经线算起，向东为正、向西为负。
虽然我们可以认为方里网是直角坐标，大地坐标就是球面坐标。但是我们在一副地形图上经常见到方里网和经纬度网，我们很习惯的称经 纬度网为大地坐标，这个时候的大地坐标不是球面坐标，她与方里网的投影是一样的（一般为高斯），也是平面坐标。

关于坐标系（大地坐标、平面坐标、投影、北京54、西安80、WGS84）的一些理解先从简单说起，假设地球是正圆的，地球表面上的一点可以用经纬度来表示，这时的经纬度是唯一的。那什么情况下是不唯一的呢，就是地球不是正圆的时候。实际也是如此，地球本来就不是圆的，而是一个椭圆。关于这个椭圆并不是唯一的，比如克拉索夫斯基椭球，1975国际椭球等等。椭球的不同主要由两个参数来体现，一个是长半轴、一个是扁率。之所以会有不同的椭球体出现，是因为地球太大了，地球不是一个正椭球体，一个椭球体不可能都满足地球每个角落的精度要求，在一些边缘地带误差会很大，在赤道附近有适合赤道使用的椭球体，在极圈附近有适合极圈的椭球地，一切都是为了符合当地的精度需要。如果你有足够的需求也可以自定义一个椭球体。基于以上原因，这时经纬度就不是唯一的了，这个应该很好理解，当你使用克拉索夫斯基椭球体时是一对经纬度，当使用另外一个椭球体时又是另外一对经纬度。

用经纬度表示的是地理坐标系，也称大地坐标系。有时候用地理坐标系不够方便，人们比较习惯于使用平面坐标系，平面坐标系用xy表示。

把球体表面的坐标转成平面坐标需要一定的手段，这个手段称为投影。投影方法也不是唯一的，还是为了一个目的，务求使当地的坐标最准确。所以目前就存在了好多投影方法，比如高斯投影、墨卡托投影等。谁有本事而且有那方面的需求也可以自创一套投影方法。

接下来是关于WGS84 北京54 西安80的概念
首先有WGS84 北京54 西安80大地坐标系，是用经纬度表示的，也有WGS84 北京54 西安80平面坐标系，使用xy表示的。

WGS84的椭球采用国际大地测量与地球物理联合会第17届大会测量常数推荐值
北京54采用的是克拉索夫斯基椭球
西安80采用的是1975国际椭球
所以地球表面上一点的这三者大地坐标是不一样的，即经纬度是不一样的。
目前比较流行的是高斯- 克吕格投影和墨卡托投影，当然也可以用别的投影，看实际需要了。
涉及到不同坐标系，就会有坐标转的问题。关于坐标转换，首先要搞清楚转换的严密性问题，即在同一个椭球里的坐标转换都是严密的，而在不同的椭球之间的转换这时不严密的。例如，由1954北京坐标系的大地坐标转换到1954北京坐标系的高斯平面直角坐标是在同一参考椭球体范畴内的坐标转换，其转换过程是严密的。由1954北京坐标系的大地坐标转换到WGS-84的大地坐标，就属于不同椭球体间的转换。

不同椭球体间的坐标转换在局部地区的采用的常用办法是相似变换法，即利用部分分布相对合理高等级公共点求出相应的转换参数。一般而言，比较严密的是用七参数的相似变换法，即X平移，Y平移，Z平移，X旋转，Y旋转，Z旋转，尺度变化K。要求得七参数就需要在一个地区需要3个以上的已知点，如果区域范围不大，最远点间的距离不大于30Km(经验值)，这可以用三参数，即X平移，Y平移，Z平移，而将X旋转，Y旋转，Z旋转，尺度变化K视为0，所以三参数只是七参数的一种特例。

如果不考虑高程的影响，对于不同椭球体下的高斯平面直角坐标可采用四参数的相似变换法，即四参数（x平移，y平移，尺度变化m，旋转角度α）。如果用户要求的精度低于20米，在一定范围（2＇＊2＇）内，就直接可以用二参数法（ΔB，ΔL）或（Δx，Δy）修正。但在实际操作中，这也取决于选取的公共点是否合理，并保证其足够的精度。
