成都水厂施工组织设计

49

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

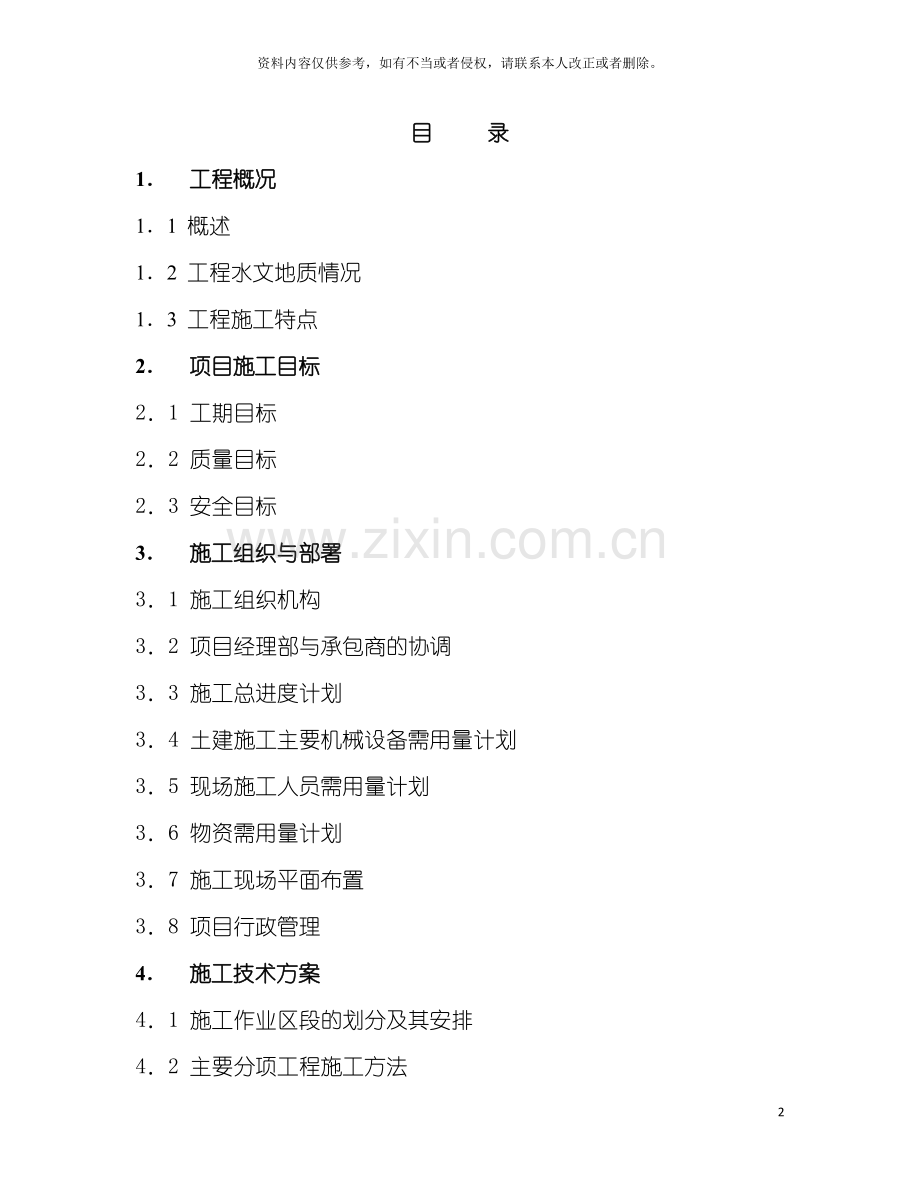

目 录
1． 工程概况
1．1 概述
1．2 工程水文地质情况
1．3 工程施工特点
2． 项目施工目标
2．1 工期目标
2．2 质量目标
2．3 安全目标
3． 施工组织与部署
3．1 施工组织机构
3．2 项目经理部与承包商的协调
3．3 施工总进度计划
3．4 土建施工主要机械设备需用量计划
3．5 现场施工人员需用量计划
3．6 物资需用量计划
3．7 施工现场平面布置
3．8 项目行政管理
4． 施工技术方案
4．1 施工作业区段的划分及其安排
4．2 主要分项工程施工方法
4．3 主要单位工程施工要点
5． 质量管理与控制
5．1 质量管理目标
5．2 质量监督控制体系
5．3 保证工程质量的组织措施
5．4保证质量的技术措施
6． 进度管理与控制
6．1 组织措施
6．2 技术措施
6．3 管理措施
7． 安全管理与控制
7．1 现场安全管理监督、 保证体系
7．2 现场安全管理工作流程及内容
7．3 安全管理措施
8． 环境管理与控制
8．1 环境管理组织措施
8．2 环境管理措施
8．3 现场保卫工作
9．附表: 施工进度计划
10．附图; 施工现场平面布置
11．附图: 模板构造图
1. 工程概况
1.1 概述
成都自来水厂六厂B厂BOT项目(Chengdu NO.6 water plant B BOT project )为日供水量40万立方米的大型水厂。
该项目主要包括取水头工程( water intake works) 、 取水管涵( diversion channel) 、 水处理厂( water treatment plant) 废水排除涵渠( discharge water channel) 、 河岸整治工程( banks rivers improvement works) 五个部分。
取水头工程包括取水口( water intakes) ( 分别从BAO TIAO river、 XU YAN river取水) 、 汇流井( connection chamber) 、 连接取水口与汇流井的箱形管涵(box culvert from intake to chamber )等部分。
取水涵洞( diversion channel) ( 连接汇流井与厂区的管涵) 为长约1800m的箱形双腔涵洞。
水处理厂( water treatment plant) 包括散水井( dispatching chamber) 、 计量和调节室( measuring and regulation value chamber) 、 分水井( distribution chamber) 、 预沉池( pre-settlers) 、 淤泥抽除间( sludge pumping building) 、 沉淀池( multiflos) 、 过滤池( filters) 、 清洗水回收池( wash-water tank) 、 清水池( treated water tank) 、 抽水压缩间( pumping and blower building) 、 化工楼( reagent building) 、 食堂和车间( canteen and workshops) 、 办公楼( administration building) 以及道路( road) 、 雨水管网( rain water drainage) 、 消防系统( fire fighting system) 、 电网( electrical networks) 等工程。
废水排除涵渠( discharge water channel) 为长约1000m的箱形涵洞。
河岸整治工程( banks rivers improvement works) 主要是取水口上游局部河堤加固、 加高。
1.2工程水文地质情况
工程所处场址的地貌属成都冲击平原的中部, 场内虽然有柏条河与徐堰河流经, 但河谷地貌特征不明显。整个地势北西高南东低, 取水头至厂区, 地面标高566.07m—573.08m。
场区地层结构的大致情况: 地表为耕土和填土( 主要由轻亚粘土、 轻亚粘土、 粉砂、 淤泥质轻亚粘土、 淤泥质粉砂组成) 外, 其余为第四系全新统冲洪积层( 主要由亚粘土、 砂卵石组成) 。
柏条河水位一般介于571.5m—572.7m, 最高水位为573.40m。徐堰河水位一般介于571.8m—572.8m, 最高水位为57300m。
地下水位埋藏浅( 埋深约1m) 、 含水层厚( 一般大于50m) 、 透水性好( 卵石层的渗透系数约为30m/d) , 地下水自西北流向南东。
1.3工程施工特点
该工程位于柏条河与徐堰河之间的狭长地段上, 工程全长约3250m, 工程施工测量控制网的施测工作量较大, 施测的精度要求高。
取水头、 河道整治工程施工在河内进行, 需修筑临时围堰, 该两部分工程的施工须在枯水季节及A厂取水头年检期内进行。
工程所处场址的地下水位高且水量丰富, 地质条件较差, 工程施工时, 须采取降水、 排水和基坑围护措施。
水处理厂内各水池的底板面积大, 埋置深度较深, 因此须从设计、 施工两方面作好水池的抗浮工作, 避免水池受地下水的浮力作用而上浮导致水池开裂破坏。
取水头、 取水涵洞、 水处理厂各水池等工程施工时, 应针对砼结构渗漏的原因如结构开裂、 温度裂缝、 收缩裂纹、 砼结构不密实等, 采取相应措施。重点做好地基处理、 砼施工质量控制以及施工缝、 伸缩缝、 穿过池璧的管道和模板对拉螺杆等位置处的细部处理。
该水厂为自流水厂, 因此对各建( 构) 筑物、 管涵、 管道的标高须严格控制, 以防倒坡。
水厂的预留、 预埋数量较多, 因此需对其位置、 标高、 轴线严格控制, 确保起其位置正确, 数量准确。

2．项目施工总目标
2.1 工期目标
见施工总进度计划。
2.2质量目标
按照中国有关工程施工与验收评定标准的要求进行验收和评定, 达到优良标准, 力争鲁班奖。
2.3安全目标
认真贯我们的安全工作二十四字方针( 居安思危、 防微杜渐、 警钟长鸣、 常抓不懈、 预防为主、 安全第一) , 严格执行我公司颁布的安全体系文件, 落实安全工作责任制。作到避免重伤, 杜绝死亡和重大伤亡事故, 年负伤率低于8‰。

3 施工组织与部署
3.1 施工组织机构
3.1.1项目管理层
我公司在施工现场设立成都水厂工程项目经理部, 作为公司派出机构, 项目经理部代表公司, 运用系统工程的理论, 按照工程项目的内在规律, 以项目为对象, 以实现与承包商签订的合同为目标, 忠实地履行合同。公司是项目经理部的坚强后盾, 根据工程进展需要随时调整和调遣施工所需的各项资源。
项目经理部将根据承包商及公司有关规定制定相关部门及人员的岗位责任制, 在施工过程中切实加以落实。

3.1.2 项目组织机构
项目组织机构见成都水厂B厂项目组织机构图

机修队
模板加工车间
钢筋加工车间
预制构件制作工场
砼搅拌站
水电安装队
装饰队
土方队
施工三队
施工二队
施工一队
文件收发、 资料翻译、 文档管理
外联接待、 行政后勤、 医疗保健、 治安保卫
资金管理、 成本控制
合同管理
安全检查与监督
进度、 环境管理与控制
试验与检验
质量检查、 监督
物资设备采购、 供应、 管理, 施工设备维修
技术管理
设计勘测
资料翻译室
综合办公室
财务部
合约部
安监部
物资设备部
工程部
试验室
质监部
技术部
设计勘测部
项目副经理
项目质量经理、 项目总工
项目经理

3.1.3项目经理部主要工作人员资历
职 务
姓 名
技术职称
资 历
项目经理

项目副经理

项目质量经理

项目总工程师

设计勘测部主任

技术部主任

质监部主任

试验室主任

工程部主任

物资设备部部主任

安监部主任

和约部主任

财务部主任

综合办公室主任

资料翻译室主任

工程一队队长

工程二队队长

工程三队队长

备 注
其它各队(车间)负责人未列(待中标后详细列出给承包商)

为了便于理解设计文件、 技术资料及总承包方的意图, 我公司将指派多名英文翻译( 1998年8月—1999年1月我公司派出20 名专业技术人员到长沙铁道学院接受为期6个月的英语培训) , 对施工图和技术文件进行翻译, 同时将有关中文文件翻译成英文, 以利承包商查阅。
3.1.4 施工任务安排
全厂共分三个区组织施工, 由项目经理部统一管辖, 每一区由一个工程队承担该区全部项目。
( 1) 工程一队: 承担厂区部分( 水处理系统、 附属建筑物、 公用设施) 施工, 由我公司曾经施工过长沙二水厂、 四水厂、 五水厂、 望城水厂、 四川省南充水厂的队伍担任。
( 2) 工程二队: 承担取水口、 河道改良部分施工。
( 3) 工程三队: 承担取水涵管、 废水排放涵管施工。
( 4) 土方队: 承担全部土方开挖及回填, 我公司拥有多种土方施工设备和精良先进的检验设备以及经验丰富的施工人员, 可随时组织调遣。
( 5) 装饰工程队: 承担全厂建筑表面精装修部分, 粗装饰由施工的各工程队完成。
( 6) 水、 电安装队: 承担全厂给排水、 电、 通风、 空调、 消防、 接地网安装任务, 我公司有专业的安装分公司, 且各土建分公司亦有专业水、 电安装队伍, 可随时选择派遣。
( 7) 砼搅拌站: 我公司将在现场设砼搅拌供应站, 配备足够数量的搅拌、 运输设备及操作人员, 负责生产、 运输、 泵送一条龙服务, 以商品砼供应各工程队。
( 8) 砼预制构件加工场: 负责砼预制构件制作。
( 9) 机修队: 承担施工队伍使用的机械设备维修和保养。
( 10) 钢筋加工车间: 承担全厂各施工队伍的钢筋加工, 钢筋统一采购、 统一分批分类堆放、 统一加工制作, 按图编号, 分别领用。
( 11) 模板加工车间: 统一规划、 统一加工大量、 大型模板, 由各工程队自行组织维修、 安装。
( 12) 现场试验室: 现场设立土建试验室, 负责项目所需物资的试验与检验。公司中心试验室具有国家一级试验室资质。
3．2 项目经理部与总包商的协调
项目经理部设置综合办公室, 负责与承包商及相关单位的联系、 协调。项目经理部积极参加承包商主持的工作协调会。本着”一切从工程出发, 一切为承包商负责, 服从全局”的原则, 以保证质量为前提, 在进度、 环境、 安全等各个方面, 接受承包商的管理与控制, 充分考虑各相关单位的工作需求, 与承包商及相关单位一道, 为项目的建设创造良好的内外环境, 保证工程的顺利进行。
3．3 施工总进度计划
该施工总进度计划是根据承包商提供的施工总进度计划编制的, 但进行了如下调整:
( 1) 施工准备, 考虑到承包商从3月12日签定合同到3月底为选择分承包商的时间, 故分承包商的准备计划, 从长4月1日开始, 至9月30日结束。
( 2) 考虑到滤水池土建工艺的复杂性, 故提前开始施工。
( 3) 厂区网络工程GH34——GH40排污管提前施工, 以解决承包商及分承包商生活排污。
( 4) 涵管工程进行流水施工:
a取水头内两段涵管(分别自柏条河、 徐堰河的取水头至汇流井) , 同时施工, 并在枯水期作业。
b箱型涵道( box-culvert) , 从中间往两端同时施工, 故施工持续时间为8个月又10天, 可较大幅度缩短工期, 相应地分水井和进入室施工相应改变。
c废水排水涵按承包商计划执行。

施工总进度计划见表3.3-1;
施工准备工作计划见表3.3-1-1;
取水头施工进度计划见表3.3-1-2;
涵管施工进度计划见表3.3-1-3;
水处理厂施工进度计划见表3.3-1-4;
河道整治工程施工进度计划见表3.3-1-5;
3．4土建施工主要机械设备需用量计划
本工程使用的施工机械设备主要为本公司自有设备, 可根据工程进度需要随时调用, 本表根据初步设计图工程量及进度进行初步安排, 如我方中标, 在施工中, 我方将根据具体情况调整。
土建施工主要机械设备需用量表
机械名称
型号、 规格
数 量
进场时间
用途及使用部位
反铲挖掘机
WY100( 130hp)
1 台
1999/11/01
取水口土方开挖
反铲挖掘机
WY100( 130hp)
2台
1999/10/15
涵管土方开挖
反铲挖掘机
WY100( 130hp)
3台
1999/10/01
厂区土方开挖
自卸汽车
黄河 8.5t( 60hp)
8台
1999/10/10
土方外运
自卸汽车
交通 15t( 75hp)
6台
1999/10/10
土方外运
自卸汽车
红岩16.5t( 80hp)
4台
1999/10/10
土方外运
装载机
ZL-50
2 台
开工
土方施工
推土机
T180( 180hp)
1台
1999/10/10
场地平整
轮胎式起重机
QT75( 216.3KW)
1 台
/01/05
构件吊装
轮胎式起重机
QL3—25
1 台
1999/10/20
装拆模板、 材料吊运
柴油发电机
160KW
1 台
开工
备用
砼自动搅拌站
25立方/小时
１套
开工
砼集中搅拌供应
砼搅拌运输车
三菱( 6立方)
3 台
开工
砼运输
砼输送泵
HB60( 60Kw)
2 台
1999/12/10
各工区内砼运输
砼泵车
K-SMR461( 110hp)
1 台
1999/10/25
涵管砼施工
强制式搅拌机
750型
2 台
开工
零星砼拌制
井架提升机
5t( 8kw)
2 台
开工
附属建筑物施工
钢筋弯曲机
GJ7-40
3 台
开工
现场钢筋加工
钢筋调直机

2 台
开工
现场钢筋加工
钢筋切断机
GJ5-40
3 台
开工
现场钢筋加工
钢筋套丝机
SZ-50A
2 台
开工
钢筋连接
钢筋挤压设备
YJH-25
3台
开工
钢筋连接
插入式振捣器
Ф30/50
16台
开工
砼振捣
平板振捣器
PZ-50
6 台
开工
砼振捣
潜水泵
Ф50
60台
开工
降水、 排水
交流电焊机
BX3-500-1
5台
开工
现场焊接、 构件制作
汽车
15吨
2台
开工
材料、 构件运输
汽车
10吨
6台
开工
材料、 构件运输

3．5 现场施工人员需用量计划
现场作业人员是不固定的, 开工初期和后期的人员少, 施工高峰期人员多, 以下施工人员需用量计划是根据施工总进度计划、 项目初步设计编制的, 在施工过程中, 我们将根据实际情况进行调整。
劳动力曲线表所表示的劳动力需用量计划从工程施工现场准备时间开始。

现场作业人员曲线表
劳动力( 人)

900

800

700

600

500

400

300

200

100
工期

0 2 4 6 8 10 12 14 16 18 20 22 24 26 28 30 32 ( 月)

3.6物质需用量计划
我公司中标后, 将根据施工图, 由项目总工程师组织有关人员编制详细的物质需用量及进场计划。项目物质设备部根据物质需用量及进场计划及时组织采购、 定货、 供应, 以保证项目建设所需物资按质、 按量、 及时地供应。
3.7 施工现场平面布置
厂区现场平面布置见图3.7-1;
取水头现场平面布置见图3.7-2;
砼及模板工场现场平面布置见图3.7-3;
道路、 围墙现场平面布置见图3.7-4;
给水、 消防现场平面布置见图3.7-5;
排水、 排污现场平面布置见图3.7-6;
施工用电、 通讯现场平面布置见图3.7-7。
3.8 行政管理
项目经理部设置综合办公室, 办公室配备医疗保健、 治安保卫、 生活食堂、 后勤保障、 清洁卫生等相关人员。办公室负责办公区、 生活区的环境管理、 后勤事务, 并定期开展环境卫生、 治安、 消防等方面的检查, 为项目建设创造一个良好的生活环境, 保障工程的顺利进行。

4 施工技术方案
4.1 施工作业区段的划分及其安排
将整个工程分成三个部分(区段), 分别组织一个作业队伍进场, 各区段组织流水交叉作业。第一部分(区段)为取水头和河道整治工程; 第二部分(区段)为取水和废水排除涵洞; 第三部分(区段)为厂区工程。
第一部分工程的施工安排在枯水季节及A厂取水头的年检期间施工。同一条河流的取水头和河道整治工程同时施工并在一个枯水季节内施工完毕。取水头工程施工自取水头端部开始向汇流井推进; 河道整治工程从上游往下游推进。
第二部分工程的施工分段同时施工。1800m的取水涵管和废水排除涵洞各分成两段, 自中间开始向两端推进。
第三部分工程的施工是整个工程施工的关键和重点。厂区工程施工遵循先深后浅、 先工艺复杂的后工艺简单的, 由北往南逐步推进。厂区管道工程在土建后施工。
4.2 主要分项工程施工方法
4.2.1 测量控制
本工程施工中,项目技术部设立专门测量组负责本工程测量定位工作.
( 1) 在施工前,承包商应提供测量坐标桩及水平高程桩,及有关的测量资料.
( 2) 我方测量组根据承包商提供的资料及标桩进行复测检查.提出复核报告,报承包商认可.
( 3) 根据提供的标桩资料,布置施工测量控制网.厂区按25m×25m设控制网, 管涵部分每25m设一控制点。本工程测量工作流程如下:

建立厂区建筑分格网
根据标桩及资料建立厂区主轴线
建立厂区高程控制网
建立单位工程独立矩形控制网 单位工程测量放样
( 4) 单位工程测量定位
单位工程测量定位采用方向线交会法,基本方法如下:
如图所示,在方格点N1和N2上置经纬仪瞄准N4、 N3, 此两方向线相交,得a点.
检测和纠正的方法是在a点置经纬仪,先把a点先纠正到N1N4直线上。再把新点a纠正到N2N3直线上。即得a的正确位置。
N1 N2

a

N3 N4
( 5) 项目沉降观测根据业主及设计方的要求, 由专人使用专门仪器进行测量, 并作好记录。
( 6) 所有的测量资料,按中国规程进行整理、 编号、 存入工程档案
( 7) 测量的主要仪器和设备
光电测距仪 1台
光学经仪( DJ2) 6台
水准仪( NS3) 2台 ( 专门用于沉降观测)
水准仪 (NS3) 10台
4.2.2 土方工程
(1) 基坑( 槽) 降水与排水
根据基坑( 槽) 的开挖深度、 地下水位、 水量、 渗流速度, 基坑( 槽) 降水采用管井井点降水和/或明沟集水井降水的方法, 井管采用ф300mm铸铁管, 管井深度17—18m, 间距15m—20m, 水泵采用深水潜水泵。
根据初步计算, 管涵自重大于地下水浮力。施工时, 基槽降水采用明沟集水井降, 在基槽两侧设排水明沟, 沿基槽边坡底脚设排水明沟和集水井。
厂区水池施工时, 沿基坑四周布管井井点和设排水明沟, 沿基坑边坡底脚设排水明沟和集水井。用水泵将集水井内集水抽出。
(2) 基坑( 槽) 开挖
该工程的基坑( 槽) 开挖主要采用反铲挖掘机开挖和人工清基相结合的方法。基坑( 槽) 土石方采用反铲挖掘机开挖至基底标高以上300mm位置处, 余下300mm厚土层由人工开挖、 清基、 修整至基底标高, 以利于基底标高的控制和减少对地基土的扰动。
基坑( 槽) 开挖边坡度为1: 0.5, 雨季施工时, 用水泥砂浆护壁。
基础或底板施工前, 应认真检查地基土质情况, 如局部有松软土或不均匀地基, 采取换土加固处理。
(3) 土方回填
地下结构施工完毕后, 应及时回填。土方回填自下往上由机械并辅以人工完成, 回填土分层铺填、 逐一夯实。回填土的质量和分层铺填的厚度须符合《土方与爆破工程施工及验收规范》( GBJ —83) 的要求。
4.2.3 模板工程
取水和废水排除涵洞模板采用拉模( 拉模构造见图4.2—1) , 其它结构主要采用利建模板( 利建模板构造见图4.2—2) , 局部辅以组合钢模。模板支撑采用架管。
模板对拉螺杆须加焊止水环( 对拉构造见图4.2—3) 。
4.2.4 钢筋工程
钢筋在钢筋加工车间集中制作加工, 运至现场后由人工绑扎。钢筋连接: 直径d<16mm的钢筋连接采用绑扎搭接, 直径d≥16mm的水平钢筋连接采用钢套筒冷挤压连接, 直径d≥16mm的竖向钢筋连接采用锥螺纹连接。
4.2.5 混凝土工程
砼由现场砼集中搅拌站拌制, 用砼搅拌运输车和砼输送泵送至浇筑点。
水平结构砼自短边开始, 沿长边方向浇注, 砼浇筑方法采用斜面分层, 竖向结构采用水平分层, 层厚控制在300mm以内。施工缝留设位置及其处理须符合《混凝土结构工程施工及验收规范》( GB50204—92) 。新建部分与已有结构的结合部位按施工缝处理方法进行处理。
二次浇注的砼采用细石砼, 内掺膨胀剂。
施工缝处设钢止水带, 伸缩缝处设橡胶止水带, 并用胶泥封闭。水平伸缩缝胶泥分层灌注, 由低处开始自下而上分段浇注成型, 每段长约1.5m, 接缝作成斜槎。纵横缝交叉处应整体浇注。立缝在外面先贴玻璃布, 用木板临时撑固, 分段连续灌注完毕。
砼养护时间不少于14天。
4.2.6 防水工程
该工程的防水工程为钢筋砼自防水, 砼自身不密实和裂缝是结构渗漏的主要原因, 因此防水工程施工时须采取如下技术措施。
(1) 基础施工时, 如发现不均匀地基, 须对地基进行处理, 以避免因不均匀沉降而导致结构开裂。如遇淤泥, 需进行土层置换。
(2) 钢筋工程施工时, 适当缩小钢筋垫块的间距, 保证钢筋保护层满足设计要求, 避免因钢筋保护层不够而锈蚀, 使水沿着钢筋锈斑或钢筋渗漏。对于池璧结构的配筋, 建议采用钢筋直径较小、 间距较密的配筋方法。
(3) 模板安装时, 模板对拉螺杆须焊止水环, 避免水沿着对拉螺杆渗漏。
(4) 穿过池璧的管道安装时, 须加焊止水环, 避免水沿管道渗漏, 管道与池璧结合部位的处理须满足设计和《地下工程防水技术规范》( GBJ108—87) 和《地下防水工程施工及验收规范》( GBJ208—83) 的要求。
(5) 结构伸缩缝处设橡胶止水带, 伸缩缝的处理须满足设计和《地下工程防水技术规范》( GBJ108—87) 和《地下防水工程施工及验收规范》( GBJ208—83) 的要求。
(6) 砼原材料、 配合比和施工、 养护须满足《地下工程防水技术规范》( GBJ108—87) 和《地下防水工程施工及验收规范》( GBJ208—83) 的要求。
(7) 砼内掺加砼膨胀剂, 膨胀剂的品牌和掺量经过试配确定。
(8) 预沉池、 沉淀池、 过滤池、 清水池等工程施工时, 在其底板和垫层间增设一道滑动层, 即在垫层与底板的接触面上涂刷热沥青加铺一层油毡, 以减小地基水平阻力系数, 避免温度裂纹产生。
(9) 涵管、 清水池等工程施工时, 特别是雨季, 采用往池内灌水、 降水、 及时回填等方法来平衡地下水产生的浮力, 避免水池受地下水的浮力作用而上浮导致水池开裂破坏。
(10) 建议地下结构的伸缩缝间距不超过30m。
4.2.7 架子工程
本工程施工所需的各类支模架、 操作架、 安全防护架均采用φ48×3.5mm钢管搭设。
4.3 主要单位工程施工要点
4.3.1 河岸整治工程
河道整治工程包括河堤改良和修建溢流坝, 总的施工顺序是自上游往下游逐步推进。
施工前, 在柏条河的东侧和徐堰河的西侧, 用反铲挖掘机开挖导流渠, 然后截流, 以便进行河堤、 溢流坝、 取水头的施工, 最后清除截流坝, 回填导流渠。截流坝的修筑和清除采用机械施工, 河堤护坡基础采用人工开挖。
4.3.2 取水头
取水头工程与河道整治工程同时施工, 取水头上游已修筑截流坝, 柏条河的东侧和徐堰河的西侧已开挖导流渠, 故不需修筑临时围堰。
取水头河内部分的砂卵石由人工开挖清理至设计持力层, 基槽开挖验收后, 用素砼填筑至取水口底板底标高。然后进行取水口钢筋砼施工。
4.3.3 取水及废水排除涵洞
涵洞施工可选用预制或现浇方法, 在确定施工方法前, 我们对两种方法进行如下比较。
施工方法
预 制
现 浇
优点
1．工期短
1． 施工简便, 不需要大型起重和运输设备;
2. 施工缝处, 设止水带, 能有效解决渗漏的问题。
缺点
1． 取水涵管砼每米重约14—17t, 按6m一节进行预制, 一节重量达84—102t, 排水涵管砼每米重约6—10t, 按6m一节进行预制, 一节重量达36—60t, 构件的运输和吊装难度大;
2． 构件的接头部位处理的成本高、 工作量较大;
3．构件的接头部位易造成渗漏。
1．工期长
综合分析
由于涵洞的工作量相对较少, 而且可分成若干段同时组织施工, 其工期不是影响整个工程的关键因素, 而我公司拥有拉模施工的成套技术和成熟经验, 故选用现浇方法施工。

涵洞的施工顺序: 基槽降水 土石方开挖 取水涵洞钢筋砼工程 土方回填。
模板采用拉模。模板安装前, 先浇注涵管底板。施工缝留设在底板顶标高以上100mm位置处。拉模工序为: 拉模内模组装 管涵壁和顶板钢筋绑扎 拉模外模安装 管涵壁和顶板砼浇注 拉移模板, 施工下一节涵管。
管涵施工一段, 土方应及时回填一段。
4.3.4 预沉池
预沉池的施工顺序: 土方开挖 给水中心柱基础、 池底板下管沟 池底板 池璧、 给水中心柱 预沉池附属结构。
预沉池修建在地面上, 除给水中心柱基础、 池底板下管沟需开挖较深外, 其余部分开挖量很少。因此暂不考虑采用管井降水, 待实际开挖时, 根据地下水量的情况再确定是否采用管井降水。而现在管井降水初步考虑在基坑内设排水明沟和集水井进行降水和排水。
施工时, 如发现地基不均匀, 应对软弱地基部分进行处理。底板下有管沟的部分, 需增配负弯筋以抗裂。
4.3.5 沉淀池
工程降水采用管井降水, 沿基坑四周布置14个深18m的管井。
沉淀池预制构件在场外制作。V型槽采用整体预制, 一个V型槽的重量约11t。构件吊装采用75t轮胎起重机, 起重机行走路线沿沉淀池设计图中P—P、 Q—Q剖面所剖涵管的所在位置。P—P、 Q—Q剖面所剖涵管应在预制构件吊装完毕后施工。
4.3.6 过滤池
过滤池内的管道较多, 管道现场制作, 起重机吊装。池内管道与池内结构交叉施工, 管道吊装就位后, 复核校正其轴线、 位置、 标高、 坡度, 用型钢固定架固定, 然后施工管道穿过的池内结构。穿过池璧的管道在池璧施工后安装, 池璧施工时按设计尺寸预留管道孔洞, 然后安装管道, 管道上加焊止水环。管道与池璧的结合部位用膨胀细石砼灌注。
管道连接采用焊接。
对于穿过池璧的管道。建议设计上采用预埋套管的方法处理。
4.3.7 清水池
清水池施工的重点水池结构的抗浮和防水。
清水池结构抗浮的主要措施是降水、 往池内灌水以及土方及时回填。
基坑降水应从土方开挖前开始直至顶板上部土方回填后, 顶板上部土方回填应在水池初验合格后及时进行。池壁四周土方回填应在水池测试与检验合格后进行。
工程降水采用管井降水, 沿基坑四周布置18个深20m的管井。基坑四周设排水明沟, 基坑内设排水明沟和集水井排水。基坑边坡用水泥砂浆护壁。
清水池防水施工详见4.2.6 防水工程。伸缩缝处采用橡胶止水带止水( the expansion joints are sealed up with PVC water-stop ribbon) 。
建议伸缩缝间距不超过30m。
4.3.8 化工楼( reagent building)
化工楼内设备仪器较多, 部分设备体量较大, 因此土建施工时需预留部分墙体, 待设备安装后施工。
设备基础及其预埋螺栓的位置、 轴线、 标高须控制准确。
4.3.8 其它单位工程
其它单位工程如汇流井、 散水井、 分水井淤泥抽出间、 清洗水回收池、 抽水和压缩间、 行政办公楼等工程的施工方法和要点, 在此省略。

5．质量管理与控制
5．1 质量管理目标
贯彻实施ISO9002质量标准, 按照公司质量体系文件和项目施工组织设计的要求, 精心施工, 确保项目质量目标的最终实现。
5．2质量监督控制体系
5．2．1 质量监督外控体系
质量监督外控体系见如下框图。
公司

甲方代表
政府质检部门
检查
项目经理
监督
监督
检查 反馈
工程队负责人
下达整改指令 监督、 检查、 反馈
项目总工程师

工程部
技术部
试验室
物资部
质监部
材料员
质检员
施工员
技术员
计量试验员
班组兼职质检员员
班组
纠正

下达整改指令

检查、 监督

反馈 反馈

5.2.2. 质量监督内控体系
质量监督内控体系详见如下框图
确立各类施工方案
确立施工工艺
贯彻国家有关质量法规
执行公司质量管理制度
施工过程检查监督
分项工程等级核定
据项目要求制定技术质量措施

形成资料
质检员
技术员
检查、
监督、
验收、
评定
技术复核
加强项目全过程质量管理
熟悉图纸、 领悟设计意图
熟悉施工工艺、 了解质量标准
明确质量重点、 掌握操作规程
明确原材料质量标准
明确构件半成品质量标准
自检、 互检、 交检
物资验收
材料员
班组长
施工员
工程队负责人

5．3 保证工程质量的组织措施
5．3．1 对质量管理实行＂双线＂控制: 一条是以该区段工程负责人为首, 工程队技术员、 质检员、 施工员、 班组质检员组成的管理班子对施工过程实行质量自控; 一条是由项目总工程师领导下的项目质量监督部对项目工程进行强制式的内部监督, 该部与单位工程区段管理班子分离, 单独行使＂停工权＂、 ＂限期整改权＂等权限。

5．3．2 质量管理严格执行工序间交换的＂三检制＂和分部分项工程质量＂四级评定制度＂。＂三检制＂即班组作业层在施工过程实行自检、 互检、 交检。＂四级评定制度＂即分项工程质量在班组自检基础上, 由单位工程负责人组织有关人员评定。专职质量检查员核定, 分部工程质量由项目技术负责人组织评定, 专职质量检测员核定, 其中地基、 基础、 主体分部工程质量应由企业技术、 质量部门组织核定。从而实行对质量的层层把关, 实现对质量的动态管理。

5．3．3 在实行质量检查、 质量评定的同时, 实行严格的质量奖罚制度及定期检查评比制度, 将上至项目领导班子, 下至班组作业人员的经济利益与质量紧密挂钩, 实行＂质量工资制＂、 ＂质量押金制＂、 ＂质量目标责任状＂等管理办法, 促使各级人员重视质量、 保证质量, 同时定期由质量经理组织相关部门对各单位工程进行质量检查评比, 执行重奖重罚制度, 以达到鼓励先进、 鞭策后进的作用。

5．3．4 根据《质量保证手册》、 《程序文件》以及各
