试卷代号：2415
中央广播电视大学2010一2011学年度第二学期“开放专科”期末考试
机械制图 试题
2011年7月
说明：1．作图用铅笔，答题用笔不限。
2．除规定尺规作图外，可用徒手法作图，应该做到图形比例、几何形状基本准确。
一、判断空间位置(30分)

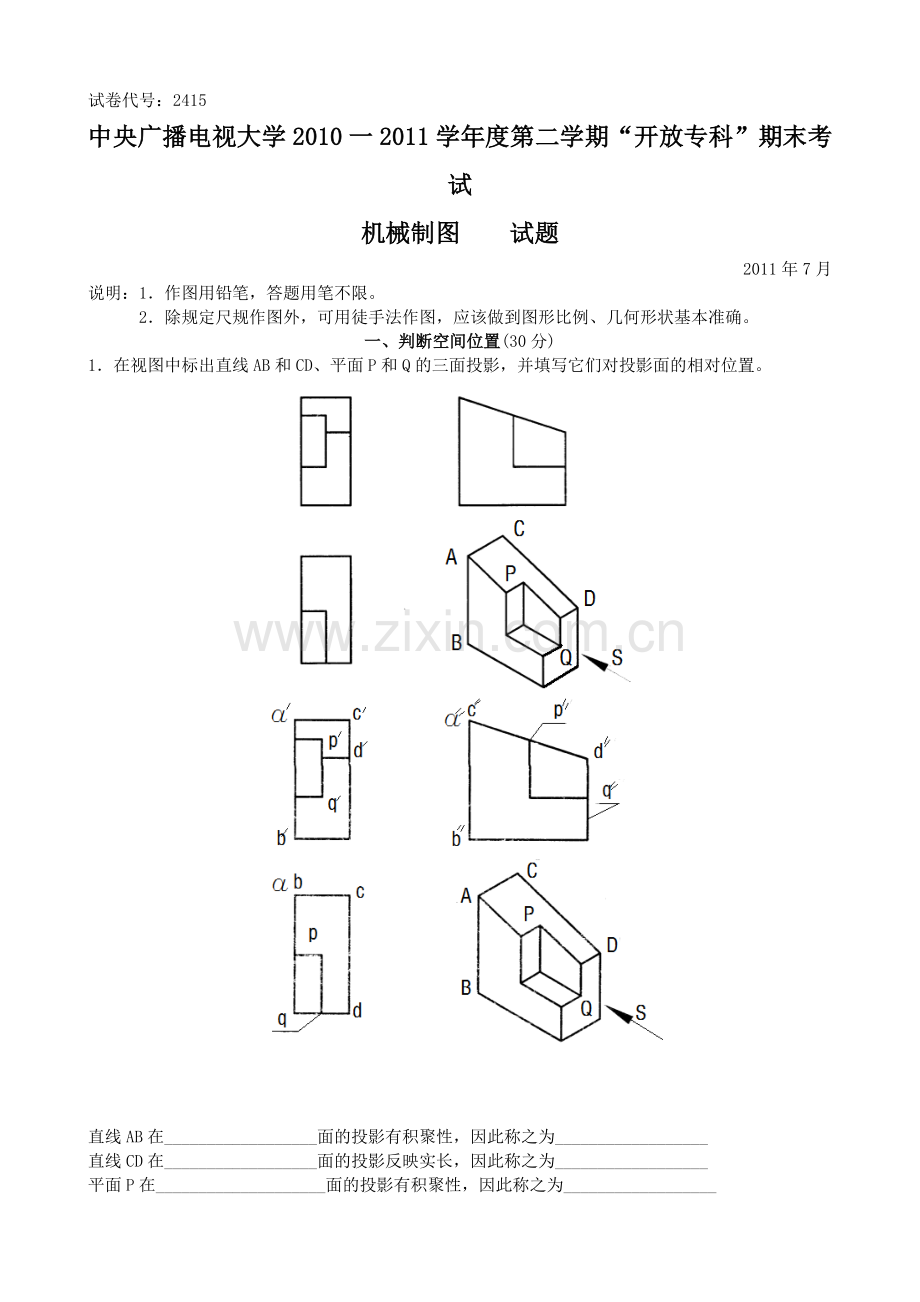

1．在视图中标出直线AB和CD、平面P和Q的三面投影，并填写它们对投影面的相对位置。

直线AB在__________________面的投影有积聚性，因此称之为__________________
直线CD在__________________面的投影反映实长，因此称之为__________________
平面P在____________________面的投影有积聚性，因此称之为__________________
平面Q在____________________面的投影反映实形，因此称之为__________________

答案
直线AB在水平投影(或H)面的投影有积聚性，因此称之为铅垂线（3分)
直线线CD在侧面投影（或W）面的投影反映实长，因此称之为侧平线i3分
平面P在侧面投影(或W)面的投影有积聚性，因此称之为侧垂面(3分)
平面Q在正面投影(或V)面的投影反映实形，因此称之为正平面(3分)

二、尺规绘图(35分)
2．已知相贯体的水平投影和侧面投影，完成其正面投影。(15分)

答案：

3．已知物体的左视图和俯视图，完成其主视图并取半剖视。(20分)

答案

三、读图(20分)
4．已知物体三视图，请画出其正等轴侧图。

答案：

四、标注(15分)
5．在图中标注尺寸，所标注的尺寸数值按1：1的比洌从图中量取，取整数，并按表中给出的Ra数值在图中标注表面粗糙度。
表面
A
B
C
D
其余
Ra
6.3
12.5
3.2
6.3
25

表面
A
B
C
D
其余
Ra
6.3
12.5
3.2
6.3
25
