低压配电导线的选用3.pptx

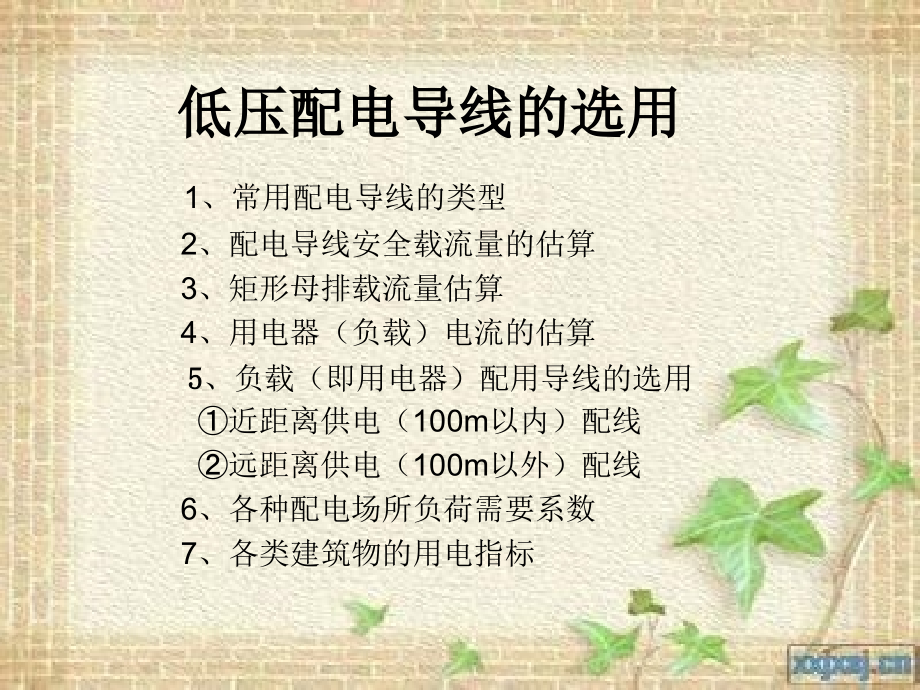

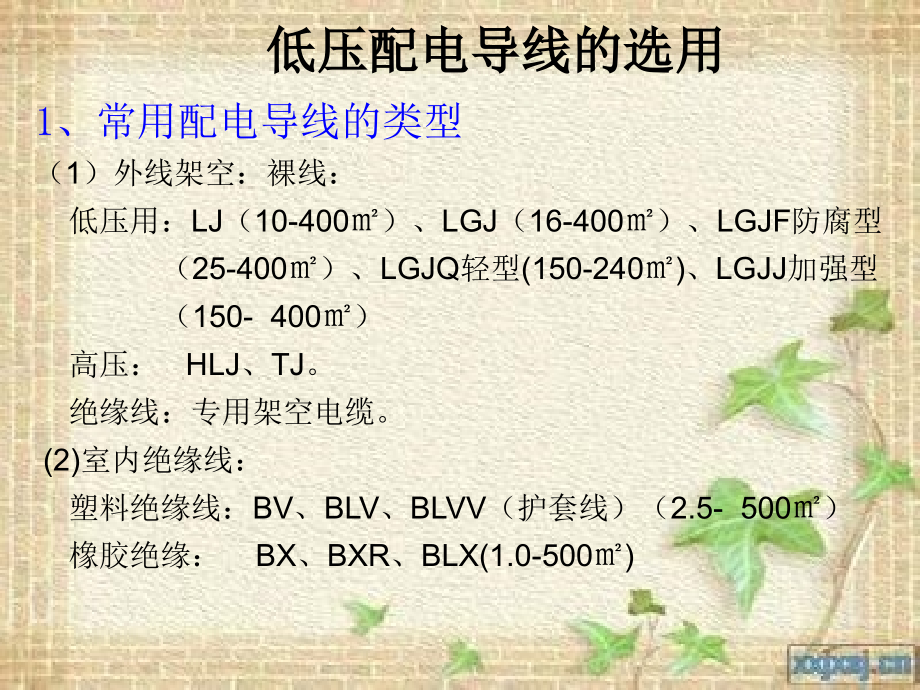

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,低压配电导线的选用,1,、常用配电导线的类型,2,、配电导线安全载流量的估算,3,、矩形母排载流量估算,4,、,用电器（负载）电流的估算,5,、,负载（即用电器）配用导线的选用,近距离供电（,100m,以内）配线,远距离供电（,100m,以外）配线,6,、各种配电场所负荷需要系数,7,、各类建筑物的用电指标,低压配电导线的选用,1,、常用配电导线的类型,（,1,）外线架空：裸线：,低压用：,LJ,（,10-400,）、,LGJ,（,16-400,）、,LGJF,防腐型,（,25-400,）、,LGJQ,轻型,(150-240),、,LGJJ,加强型,（,150-400,）,高压：,HLJ,、,TJ,。,绝缘线：专用架空电缆。,(2),室内绝缘线：,塑料绝缘线：,BV,、,BLV,、,BLVV,（护套线）（,2.5-500,）,橡胶绝缘：,BX,、,BXR,、,BLX(1.0-500),（,3,）室内外电力电缆线：,塑料绝缘电缆：,VV,、,VV22,、,VV32,、,VV42,、,VLV,（,VLV22,、,32,、,42,）,橡胶绝缘电缆：,XV,、,XLV,、,XQ,、,XLQ,交联塑料电缆：,YJV,、,YJV22,、,32,、,42,YJLV,、,YJLV22,、,32,、,42,矿用电缆：,MCP,、,MYP,、,MYQ,（橡套电缆）,MVV,、,MVV22,、,32,、,42,（聚氯乙烯）,MYJV,、,MYJV22,、,32,、,42,（聚氯乙烯）,电力电缆的型号表示方法,黏性电缆,a,、,ZL03-0.6/1,（,3185,）,表示铜芯、黏性油浸纸绝缘、铝套聚乙烯护套、额定电压,0.6/1KV,、三芯、标称截面,185mm,的电力电缆。,b,、,ZLL03-0.6/1,（,3185,）,表示铝芯、黏性油浸纸绝缘、铝套聚乙烯护套、额定电压为,0.6/1KV,、三芯、标称截面,185mm,的电力电缆。,不滴流电缆,a,、,ZQFD22-21/35,（,3185,）,表示铜芯、不滴流油浸纸绝缘、分相铅套、钢带铠装聚氯乙烯护套、额定电压为,21/35KV,、三芯、标称截面,185mm,的电力电缆。,b,、,ZLQFD23-21/35,（,3185,）,表示铝芯、不滴流油浸纸绝缘、分相铅套、钢带铠装、聚乙烯护套、额定电压为,21/35KV,、三芯、标称截面,185mm,的电力电缆,。,橡皮绝缘电缆,a,、,XV-0.6/1,（,3150+70,）,表示铜芯、橡皮绝缘、聚氯乙烯护套、额定电压,0.6/1KV,、三个主线芯、表称截面,150mm,、中性线芯标称截面,70mm,的电力电缆。,b,、,XLV-0.6/1,（,3150+70,）,表示铝芯、橡皮绝缘、聚氯乙烯护套、额定电压,0.6/1KV,、三个主线芯、表称截面,150mm,、中性线芯,N,的标称截面,70mm,的电力电缆。,聚氯乙烯绝缘电缆,a,、,VV22-0.6/1,（,3240,）,表示铜芯、聚氯乙烯绝缘、钢带铠装、聚氯乙烯护套、额定电压为,0.6/1KV,、三芯、标称截面,240mm,的电力电缆。,b,、,VLV23-0.6/1,（,3240,）,表示铝芯、聚氯乙烯绝缘、钢带铠装、聚乙烯护套、额定电压为,0.6/1KV,、三芯、标称截面,240mm,的电力电缆。,c,、,VLV23-0.6/1(3240,1120),表示铝芯、聚氯乙烯绝缘、钢带铠装、聚乙烯护套、额定电压为,0.6/1KV,、三芯、标称截面,240mm,、中性线芯标称截面为,120mm,的电力电缆。,交联聚氯乙烯绝缘电缆,a,、,YJV22-0.6/1,（,3185,）,表示铜芯、交联聚氯乙烯绝缘、钢带铠装、聚氯乙烯护套、额定电压为,0.6/1KV,、三芯、标称截面,185mm,的电力电缆。,b,、,YJV32-0.6/1,（,3185,195,）,表示铜芯、交联聚氯乙烯绝缘、细钢丝铠装、聚氯乙烯护套、额定电压为,0.6/1KV,、三芯、标称截面,185mm,、中性线芯,N,的标称截面,95mm,的电力电缆。,c,、,YJV43-0.6/1,（,3185,195,）,表示铜芯、交联聚氯乙烯绝缘、粗钢丝铠装、聚乙烯护套、额定电压为,0.6/1KV,、三芯、标称截面,185mm,、中性线芯,N,的标称截面,95mm,的电力电缆。,d,、,YJV23-0.6/1-2,（,3185,195,）,表示铜芯、交联聚氯乙烯绝缘、钢带铠装、聚乙烯护套、额定电压为,0.6/1KV,、,2,根（即,2,路）三芯火线、标称截面,185mm,、中性线芯,N,的标称截面,95mm,的电力电缆。,e,、,YJLV22-0.6/1,（,3240,1120,）,表示铝芯、交联聚氯乙烯绝缘、钢带铠装、聚氯乙烯护套、额定电压为,0.6/1KV,、三芯标称截面,240mm,、中性线芯,N,的标称截面,120mm,的电力电缆。,f,、,YJLV23-0.6/1,（,3150,270,）,表示铝芯、交联聚氯乙烯绝缘、钢带铠装、聚乙烯护套、额定电压为,0.6/1KV,、三芯火线标称截面,150mm,、其中,270,表示：中性线芯,N,的标称截面为,70mm,、保护线,PE,的标称截面也为,70mm,的电力电缆。,g,、,YJLV23-0.6/1,（,4150,170,）,表示铝芯、交联聚氯乙烯绝缘、钢带铠装、聚乙烯护套、额定电压为,0.6/1KV,、四芯的标称截面为,150mm,、其中三芯火线截面为,150mm,、中性线芯,N,的截面也为,150mm,、而保护线,PE,的标称截面为,70mm,的电力电缆。,、,如某电缆型号为,YJLV22,，表示该电缆为交联聚氯乙烯绝缘、铝芯、聚氯乙烯内护层、双钢带铠装、聚氯乙烯外护套电力电缆；,KVVP,表示聚氯乙烯绝缘、聚氯乙烯护套、带屏蔽层的铜芯控制电缆。,、,例如，,ZR-BV,表示阻燃铜芯聚氯乙烯（塑料）绝缘电线，,ZR-BV-105,表示阻燃铜芯聚氯乙烯（塑料）绝缘电线，可耐,105,的高温，,NH-VV,表示铜芯聚氯乙烯绝缘、耐火聚氯乙烯护套电缆，,DW,-,低烟无囱等。,（,4,）地埋线：铜芯：,BVV,铝芯：,BLVV,、,BLYY(4-800),（,5,）其他：护套线、双芯绞线、多芯线、水线、花线、,电焊机专用线等等。,强调：,a,、电缆的埋深直埋,0.7m,，北方在冻土层以下一般为,1.5m,，阴面,1.7m,。,b,、,10kv,及以下电缆埋地敷设在同一通道内数量：直埋一般小于,8,根、排管敷设大于,10,根、电缆沟,8-18,根、隧道大于,18,根。,C,、当变压器低压,380V/220V,供电时，容量在,100KW,及以下时，供电半径不大于,700m,。当容量超过,500KW,，供电半径在,200-250m,。超过时需增设新变电所（变压器）。,第一，用铝芯线会增加火灾风险。铝线较铜线易发生电气火灾，据美国消费品安全委员会（,CPCS,）统计的火灾发生率，铝线为铜线的,55,倍。铝线起火多的根本原因，是容易氧化的铝线接头。铝线表面极易氧化，如将铝线表面的氧化层刮净，它能在几秒钟内又形成新的氧化层，虽然厚度很小，却具有很高的电阻，且能随时间的延长而增大，当大电流通过铝线接头时，所产生的异常高温易引燃附近可燃物起火。当线路绝缘损坏发生短路时，这一铝线接头的高电阻又能限制短路电流，使线路上的断路器、熔断器等过流保护电器不能及时切断电源，这又增,第一，用铝芯线会增加火灾风险。铝线较铜线易发生电气火灾，据美国消费品安全委员会（,CPCS,）统计的火灾发生率，铝线为铜线的,55,倍。铝线起火多的根本原因，是容易氧化的铝线接头。铝线表面极易氧化，如将铝线表面的氧化层刮净，它能在几秒钟内又形成新的氧化层，虽然厚度很小，却具有很高的电阻，且能随时间的延长而增大，当大电流通过铝线接头时，所产生的异常高温易引燃附近可燃物起火。当线路绝缘损坏发生短路时，这一铝线接头的高电阻又能限制短路电流，使线路上的断路器、熔断器等过流保护电器不能及时切断电源，这又增加了线路短路起火的危险性,。第二，用铝芯线容易引发线路故障。除了火灾危险外，铝线可能因表面氧化，接触电阻过大而不导电，使住宅内某一线路断电，也可能因接触电阻过大导致线路压降过大，电气设备无法正常运行。此时需找出故障点，将表面刮净才能恢复供电或运行。而铝线较脆，拆装中容易折断，再次接线变得十分困难。第三，用铝芯线会增加布线难度。由于导电性能有差异，相同条件下，铝芯线通电能力只有铜芯线的,2/3,左右，意味着要通过相。第二，用铝芯线容易引发线路故障。除了火灾危险外，铝线可能因表面氧化，接触电阻过大而不导电，使住宅内某一线路断电，也可能因接触电阻过大导致线路压降过大，电气设备无法正常运行。此时需找出故障点，将表面刮净才能恢复供电或运行。而铝线较脆，拆装中容易折断，再次接线变得十分困难。第三，用铝芯线会增加布线难度。由于导电性能有差异，相同条件下，铝芯线通电能力只有铜芯线的,2/3,左右，意味着要通过相同大的电流，铝芯的线径必须比铜芯的粗,1/3,。在线路较多，特别是插座回路增加时，常常出现配电箱接线空间拥挤问题。,2,、配电导线安全载流量的估算 依,BLV,、,BLX,铝芯导线为例,依据导线实际安全电流的载流情况，我们总结得出如下口诀来估算导线的安全电流值并作为记忆的一种有效方法供同学们参考：,口诀,:,a.,二点五起整九倍，升级减一顺号对；,b.,三十五线乘以三点五，双双成组减半倍；,c.,高温九折，铜升级，裸线加一半；,d.,导线穿管二、三、四,八、七、六折勿忘记,。,配电导线安全电流的估算记忆法,说明：,口诀中的“二点五起整九倍，升级减一顺号对”是指导线截面从,2.5mm,开始，每平方毫米电流为,9,安，导线截面从,2.5mm,以上，即,4mm,开始线号增大一等级，其安全电流系数减小,1,安培，直至,25mm,为止。,“三十五线乘以三点五，双双成组减半倍”。是指导线截面为,35m,，每一平方毫米安全电流为,3.5,安，从,35mm,以上的导线开始，每两个等级的线号为一组，安全电流系数在原来的基础上减小,0.5,安培，依次往上推算，详见口诀表所示。,“高温九折，铜升级，裸线加一半”。是指高温场所使用的导线安全电流应乘以系数,0.9,。铜升级是指同截面的铜线比铝导线大一线号等级计算安全电流，即,2.5mm,的铜线安全电流值，可按大一线号即,4mm,的铝线的安全电流来计。“裸线加一半”是指同截面的裸导线，可按绝缘导线的安全电流乘以,1.5,倍来计算裸导线的安全电流值。如,LJ-16,的裸铝绞线安全电流值（,120A,）,应为,BLV-16,绝 缘线安全电流值（,80A,）的,1.5,倍即,80A1.5=120A,。裸铜绞线与绝缘铜线载流量关系也如此。,“导线穿管二、三、四,八、七、六折勿忘记”是指导线穿管,2,根线应乘系数,0.8,，导线穿管,3,根线乘以系数,0.7,，导线穿管,4,根线应乘系数,0.6,。,注,：（,1,）上面口诀是以铝绝缘导线，环温,25,为准。,（,2,）对于口诀中的,a,、,b,两句，同学们可参照下表对应记忆。,导线,截面,mm2,2.5,4,6,10,16,25,35,50,70,95,120,150,185,240,安全,电流,系数,A,9,8,7,6,5,4,3.5,3,3,2.5,2.5,2,2,2,安全,载流,量,A,22.5,32,42,60,80,100,122.5,150,210,237.5,300,300,370,480,口诀中,a,、,b,两句导线截面安全电流系数表,强调：,BV,、,BX,（铜线）载流量升级算,裸线载流量比绝缘线载流量大,1.5,倍算,3,、矩形母排载流量估算,母排厚度（,mm,）：,3,、,4,、,5,、,6,、,7,、,8,、,9,、,10,安全载流量（,A,）：,10,宽、,12,宽、,13,宽、,14,宽、,15,宽、,16,宽、,17,宽、,18,宽,说明,：上面依铝排为例，若是铜排则再乘以系数,1.3,为其安,全载流量。,常用铜铝排规格：,153,、,20,3,、,25,3,30,4,、,40,4,40,5,、,50,5,50,6,、,60,6,、,80,6,、,100,6,60,8,、,80,8,、,100,8,、,120,8,6010,、,80,10,、,12010,例如：,求铝排，铜排安全载流量,，母排规格为：,15,3,，,30,4,，,50,5,，,60,6,，,80,8,，,100,10,（,mm,），求安全载流量。,解 已知：母排厚度,3mm,厚系数为,10,，,4mm,厚系数为,12,，,5mm,厚系数为,13,，,6mm,厚系数为,14,，,8mm,厚系数为,16,，,10mm,厚系数为,18,。,求铝排安全载流量：,15,10=150,（,A,）,60,14=840,（,A,）,30,12=460,（,A,）,80,16=1280,（,A,）,50,13=650,（,A,）,100,18=1800,（,A,）,求铜排安全载流量：,15101.3=195(A)60141.3=1092(A),30121.3=486(A)80161.3=1664(A),50131.3=745(A)100181.3=2163.2(A),强调,：母排在高温场所（温度在,25,以上）使,用时，安全载流量按乘以系数,0.8,计算，,交流母排并列排列使用时，二条，三条，,四条安全载流量分别按乘以系数,0.8,，,0.7,，,0.6,计算。,4,、用电器（负载）电流的估算,单相,220V,用电,：有,1,个千瓦的用电器其工作电流为,5A,即：有,1KW I,N,=5A,即,I,N,=5A/1KW,动力,380V,用电,：有,1,个千瓦的用电器其工作电流为,2A,即：有,1KW I,N,=2A,即,I,N,=2A/1KW,5,、负载（用电器）配用导线的选用,1),选择原则,：,a,、依据导线机械强度来选用,b,、依据配线的电压损失来选用,(,照明允许电压损失为,5%,、动力允许电压损失为,5%,、最大不超过,10%),c,、依据配线的安全载流量来选用,2),近距离供电（,100m,以内）配线,：,主要以安全载流量考虑，举例说明。,如：,5.5KW,潜水泵，,10KW,电机，,15KW,、,20KW,、,30KW,、,50KW,、,185KW,电机配线，配,BV,、,BLV,或电缆,VV,、,VLV,、或电缆,YJV,、,YJLV,。,解：,5.5KW,潜水泵：,I,N,=11A,，故可配用,BLV-2.5,，,BV-1.5,10KW,电机：,I,N,=20A,，故可选用,BLV-4,，,BV-2.5,15KW,电机：,I,N,=30A,，故可选用,BLV-6,、,10,，,BV-4,、,6,20KW,电机：,I,N,=40A,，故可选用,BLV-10,、,16,，,BV-6,、,10,30KW,电机：,I,N,=60A,，故可选用,BLV-16,、,25,，,BV-10,、,16,50KW,电机：,I,N,=100A,，故可选用,BLV-35,、,50,，,BV-25,、,35,185KW,电机：,I,N,=370A,故可选用,BLV-240,，,BV-185,VLV-240,，,VV-185,YJLV-240,，,YJV-185,对于动力,380V,三相电机配用导线截面选择也可用口诀法推算：,口诀,：电机选导线，截面系数加，减算；,二点五二四为三；六上均五，往上算；,百二返百，升级减，线大容小，一级选。,说明：,380,伏三相异步电动机选择导线截面，是电工工作中经常遇到,的问题，可应用此口诀选择导线截面，是以铝绝缘导线为准，考虑导线穿管及高温场所使用。,口诀中“,二点五二,”是指,2.5 mm,的导线加上系数,2,为电动机容量，即：,2.5+2=4.5,（,KW,），故,2.5 mm,绝缘铝导线，可供,4.5KW,及以下容量的电动机使用。,口诀中的“,四为三,”是指,4 mm,的导线加上系数,3,为电动机容量，即：,4+3=7,（,KW,）。故,4 mm,绝缘铝导线，可供,7KW,及以下容量的电动机使用。,口诀中“,六上均五,”是指,6 mm,及以上截面导线加系数均为,5,。,例如：,6 mm,绝缘铝导线可供电动机容量为：,6+5=11,（,KW,）,10 mm,绝缘铝导线可供电动机容量为：,10+5=15,（,KW,）,16 mm,绝缘铝导线可供电动机容量为：,16+5=21,（,KW,）,25 mm,绝缘铝导线可供电动机容量为：,25+5=30,（,KW,）,35 mm,绝缘铝导线可供电动机容量为：,35+5=40,（,KW,）,50 mm,绝缘铝导线可供电动机容量为：,50+5=55,（,KW,）,70 mm,绝缘铝导线可供电动机容量为：,70+5=75,（,KW,）,95mm,绝缘铝导线绝缘铝导线最大可供轻负载电动机容量为：,95+5=100,（,KW,）,实际中，,100KW,电动机配用,95mm,绝缘铝导线，其载流量已经满载，故应配用,120mm,的绝缘铝导线。,口诀中“,百二返百，升级减,;,线大容小，一级选,”是指导线截面,120mm,可供,100KW,，,380V,三相电动机使用，导线截面在,120 mm,以上，按线号截面小一级计算电动机容量。,例如：,120mm,绝缘铝导线可供,100,（,KW,）电动机容量。,150 mm,绝缘铝导线可用,120(KW),电动机容量，,185 mm,可供,150,（,KW,）电动机容量，,240 mm,可供,185,（,KW,）电动机容量使用。导线选配使用，由于电流集肤效应，导线截面愈大，其电流系数愈小。,3),、,远距离供电（,100m,以外）配线：,架空：主要考虑机械强度和电压损失。,直埋：主要考虑电压损失。,低压三相四线制（,220v/380v,）供配电导线截面,选用,a,、,估算法一,：动力,380V,用电：,S=4M,单相,220V,用电,:S=24M,M(,负荷矩,)=KW(,千瓦,)Km(,千米,),S,为铝线截面、若,S,铜,=S/1.7,，,允许电压损失为,5%,b,、,另一估算公式,：,S=PL/CU,S,选用配电导线截面（,mm,）,P,用电负载的总功率（,KW,）,L,配电线路长度（,m,）,C,配电导线参数,动力用电,:,铜线,C=77,，铝线,C=50,照明用电：铜线,C=12.8,，铝线,C=8,例,1.,有三相四线制供电,380/220V,架空线路，长度,200m,用电总功率为,30KW,，允许电压损失,5%,，问需配多粗的,LGJ,型钢芯铝绞线？或直埋需配,YJLV,或,YJV,各多大规格的电缆线？,解：由公式,S=PL/CU=(30200)/505=24,（,mm,）,或由公式,S=4M=4300.2=24,（,mm,）,故可选,LGJ-25,若铜线：则由,S=PL/CU=30200/775=15.7,（,mm,）,故可选用,TJ-16,若直埋选电缆：,铝芯：,VLV,或,YJLV,可采用,4,芯线为,25,或,35,的电缆。,铜线：,VV,或,YJV,可采用,4,芯线为,16,或,25,的电缆。,例,2.,某农田（农场）有深井,10,眼，总功率,55KW.,其他用电功率,20KW,。距变压器,500m,，请问主干配电线需多大规格的,LGJ,型钢芯铝绞线或直埋,YJLV,型电缆,?,（允许电压损失为,5%,，最大不超过,10%,）,解：由公式：,S=PL/CU=75500/505=150,（,mm,）,S=PL/CU=75500/5010=75,（,mm,）,或由,S=4M=4750.5=150,（,mm,）,故可选用,LGJ-150,，最小可选用,LGJ-75,。直埋可选用,YJLV-150,或长远考虑,YJLV-240,。,例,3.,有一单相,220V,照明用电线路长,100m,，功,率为,20KW,，允许电压损失,5%,，选,S=?,解：由公式：,S=24M=24200.1=48mm,或,S=PL/CU=20100/85=50mm,故应选用,50mm,的铝芯,BLV,导线或,35mm,的铜芯,BV,导线或两芯电缆,YJLV-50,；,YJV-35,。,各种配电场所负荷需要系数（,K,）：,住宅楼：,0.30.5,招待所：,0.70.8,单身宿舍楼：,0.60.7,旅游宾馆：,0.350.45,办公楼：,0.70.8,剧场：,0.60.7,科研楼：,0.80.9,礼堂：,0.50.7,教学楼：,0.80.9,体育馆：,0.650.75,图书馆：,0.60.7,展览厅：,0.50.7,实验室：,0.20.4,病房楼：,0.50.6,医院：,0.40.5,门诊楼：,0.70.7,锅楼房：,0.65,高级餐厅：,0.70.8,厨房：,0.4,幼儿园：,0.70.8,食堂餐厅：,0.80.9,综合商业服务楼：,0.750.85,建筑物名称,需要系数,建筑名称,需要系数,建筑物名称,需要系数,住宅楼,0.40.5,商场,0.70.75,门诊楼,0.60.64,单身宿舍楼,0.60.7,餐饮场所,0.80.85,病房楼,0.550.6,办公楼,0.50.55,综合楼,0.60.65,影剧院,0.60.65,写字楼,0.640.7,饭店,0.70.73,手工加工工业厂房,0.4,科研楼,0.60.65,体育馆,0.650.7,食品加工工业厂房,0.45,教学楼,0.70.75,部分建筑物的需要系数,不同用途的建筑照明,需要系数,功率因数,不同用途的建筑照明,需要系数,功率因数,住宅（每户）,0.50.6,0.8,影剧院,0.70.75,0.9,公寓、别墅（每户）,0.600.65,0.8,体育馆,0.650.7,0.85,办公楼,0.6,0.85,公用设施,0.9,0.8,写字楼,0.750.8,0.85,仓库、汽车库,0.50.6,0.8,教学、科研楼,0.80.85,0.85,外部照明,1,0.85,客房（全部负荷）,0.70.8,0.8,食品加工及手工工业厂房,0.850.9,0.8,商场、餐饮、游乐场所,0.80.9,0.9,照明负荷的需要系数,设备类型,需要系数,功率因数,设备类型,需要系数,功率因数,冷冻机组,0.7,0.80.9,传输设备,0.6,0.5,水泵（生活、冷冻泵等）,0.75,0.8,洗衣房电力设备,0.75,0.8,风机（空调、防排放风机等）,0.75,0.8,厨房电力设备,0.7,0.7,窗式空调器,0.8,0.8,实验室电力设备,0.20.4,0.6,卷帘门,0.6,0.7,医院电力设备,0.40.5,0.6,电梯,0.4,0.5,弱电等控制用电设备,0.8,0.8,自动扶梯、步行道,0.6,0.5,部分电力设备的需要系数,用电设备名称,需要系数,功率因数,tan,小批生产的金属冷加工机床,0.120.16,0.5,1.73,大批生产的金属冷加工机床,0.170.2,0.5,1.73,小批生产的金属热加工机床,0.20.25,0.550.6,1.511.33,大批生产的金属热加工机床,0.250.28,0.65,1.17,锻锤、压床、剪床及其他锻工机械,0.25,0.6,1.33,木工机械,0.20.3,0.50.6,1.731.33,液压机,0.3,0.6,1.33,生产用通风机,0.750.85,0.80.85,0.750.62,卫生用通风机,0.650.7,0.8,0.75,部分用电设备组的需要系数,卫生用通风机,0.650.7,0.8,0.75,泵、活塞型压缩机、电动发电机组,0.750.85,0.8,0.75,球磨机、破碎机、筛选机、搅拌机等,0.750.85,0.80.85,0.750.62,干燥箱、加热器等,0.40.7,1,0,工频感应电炉（不带无功补偿装置）,0.8,0.35,2.67,高频感应电炉,(,不带无功补偿装置,),0.8,0.6,1.33,焊接和加热用高频加热设备,0.50.65,0.7,1.02,电动发电机,0.65,0.7,1.02,部分用电设备组的需要系数,真空管振动器,0.8,0.85,0.62,电焊机、缝焊机,0.35,0.6,1.33,对焊机,0.35,0.7,1.02,自动弧焊变压器,0.5,0.5,1.73,机修、装配车间、锅炉房用起重机（,JC=25%,）,0.10.15,0.5,1.73,铸造车间用起重机（,JC=25%,）,0.150.3,0.5,1.73,一般工业用硅整流装置,0.5,0.7,1.02,红外线干燥装置,0.850.9,1,0,电火花加工装置,0.5,0.6,1.33,超声波装置,0.7,0.7,1.02,部分用电设备组的需要系数,旅游宾馆主要用电设备的需要系数及功率因数,项目,需要系数,K,功率因数,cos,全馆总负荷,0.450.5,0.8,全馆总电力,0.50.6,0.8,全馆总照明,0.350.45,0.85,冷冻机房,0.750.75,0.8,锅炉房,0.650.75,0.75,水泵房,0.60.7,0.8,通风机,0.60.7,0.8,住宅用电负荷需要系数,户数,3,6,10,14,18,22,25,101,200,需要系数,K,1,0.73,0.58,0.47,0.44,0.42,0.4,0.33,0.26,各类建筑物的用电指标,建筑类别,用电指标,（,W/,）,建筑类别,用电指标,（,W/,）,住宅,3050,医院,4070,公寓,3050,高等学校,2040,旅馆,4070,中小学,1220,商业,(,一般,),4080,展览馆,5080,商业,(,大中型,),60120,办公,3070,体育,4070,演播室,250500,剧场,5080,汽车库,815,各类建筑物的用电指标,建筑类别,用电指标（,W/,）,建筑类别,用电指标（,W/,）,公寓,3050,医院,4070,旅馆,4070,高等学校,2040,办公,3070,中小学,1220,商业,一般：,4080,展览馆,5080,大中型：,60120,体育,4070,演播室,250500,剧场,5080,汽车库,815,各类建筑物规划需要的用电指标,序,建筑类别,档次,单位面积,负荷密度,综合同时率,容载比,说明,1,住宅,新建住宅,70W/,0.3,1.5,住宅建筑面积,单位面积需用负荷为住宅的低压配电标准,配套公建和住宅采用同一标准,综合楼按用途分别计算后汇总,公用动力及事故照明负荷按实际设备装接容量计算,2,办公,普通,60 W/,o.5,1.5,商业写字楼,70W/,0.5,1.5,3,商业设施,普通,80W/,0.6,1.5,高档,90W/,0.6,1.5,车库,30W/,0.6,1.5,4,宾馆,普通,80W/,0.6,1.5,三星级及以上,100W/,0.6,1.5,全国民用建筑工程设计技术措施,/,电气,每套住宅用电负荷指标,等级,用电负荷标准,单相电能表规格,基本型（,1A,）,4KW,或,50W/,5,（,20,）,A(,每户建筑面积,75/,一下,),10(40)A(,每户建筑面积,75/,以上,),提高型（,2A,）,6KW,或,75W/,10,（,40,）,A,或,15,（,60,）,A,先进型（,3A,）,8KW,或,100W/,15,（,60,）,A,或,20,（,80,）,A,。,设备名称,规格,耗电功率（,KW,）,功率因数,计算电流（,A,）,收录机,0.010.06,0.7,0.10.4,电唱机,0.02,0.7,0.2,电视机,黑白,0.030.05,0.7,0.20.3,洗衣机,彩电,0.070.09,0.7,0.40.5,家用电冰箱,0.120.4,0.6,0.82.3,台扇,50200L,0.040.15,0.6,0.31,落地扇,200400mm,0.030.07,0.6,0.30.5,400mm,0.07,0.6,0.5,一般家用电器用电负荷、功率因数及计算电流,空调、除湿设备用电负荷、功率因数及计算负荷,设备名称,规格,相数,耗电功率（,KW,）,功率因数,计算电流（,A,）,风机盘管,1,0.040.08,0.6,0.30.6,窗式空调器,冷量,8400J/h,冷量,10500 J/h,冷量,12500 J/h,冷量,25000 J/h,1,1,1,3,1.3,1.6,1.7,3,0.8,0.8,0.8,0.8,7.4,9.1,9.7,5.7,窗式空调器,（冷暖两用）,冷量,8400 J/h,冷量,10500 J/h,3,1.3+2.6,1.7+3.3,0.8,0.8,13,6,分体式空调器,冷量,16700 J/h,1,1.75(,室外,1.3),0.8,10,分体式空调器,（冷暖两用）,冷量,30000J/h,冷量,47000 J/h,1,3,2.6+3,（室外,2.4,）,4.5+5,（室外,4,）,0.8,0.8,16,9,立柜式冷风机,冷量,25000 J/h,冷量,38000 J/h,冷量,71000J/h,冷量,107000J/h,冷量,117000J/h,冷量,146000J/h,冷量,234000J/h,3,3,3,3,3,3,3,2.4,4.4,6,9,13,15.2,26,0.8,0.8,0.8,0.85,0.85,0.85,0.85,4.6,8.4,11.4,16.1,23.2,27.1,46.4,电热类电器用电负荷及计算电流,设备名称,规格,相数,耗电功率（,KW,）,计算电流（,A,）,烘手器,1,1.85,8.5,热风器,9m/min,1,3,3,3,13.6,4.6,电暖器,1,1,1,1,2,3,4.6,9.1,13.6,电热水器,20,30,40,110,1,3,3,3,2,6,8,9,9.1,9.1,12.2,13.7,设备名称,规格,相数,耗电功率（,KW,）,功率因数,计算电流（,A,）,卧式冷藏柜,0.2m,3,0.5,0.8,1,食品冰箱,1.3m,3,0.6,0.8,1.2,卧式冷藏柜,0.6 m,3,1.1,0.85,2,厨房冰箱,0.6 m,3,1.1,0.85,2,卧式风冷冷藏柜,0.7 m,3,1.1,0.85,2,立式风冷生熟分开冷藏柜,0.7 m,3,1.1,0.85,2,立式冷藏柜,0.7 m,3,1.1,0.85,2,冷藏冷冻机冷饮水类电器负荷、功率因数及计算电流,1 m,3,1.1,0.85,2,厨房冰箱,1 m,3,1.1,0.85,2,1.35 m,3,1.1,0.85,2,1.5 m,3,1.1,0.85,2,立式冷藏柜,1.5 m,3,1.5,0.85,2.7,低温冰箱,16800KJ/h,3,2.2,0.85,4,卧式冷藏柜,1.5 m,3,3,0.85,5.4,1.5 m,3,3,0.85,5.4,卧式风冷冷藏柜,2 m,3,3,0.85,5.4,冷藏冷冻机冷饮水类电器负荷、功率因数及计算电流,立式冷藏柜,3 m,3,3,0.85,5.4,厨房冰箱,3 m,3,3,0.85,5.4,低温冰箱,0.2 m,3,4,0.85,7.2,制冰机,120/d,3,1.1,0.85,2,冰棍机,2000,支,/d,3,1.1,0.85,2,制冷机,500/d,3,3,0.85,5.4,冰棍机,8000,支,/d,3,3,0.85,5.4,89/h,3,1.7,0.85,3.1,冰淇淋机,2025/h,3,4.5,0.85,8.1,冷饮水箱,300450/h,3,3,0.85,5.4,紫外线饮,1000L(,升,)/h,1,0.03,0.5,0.3,水消毒器,4000L/h,1,0.09,0.5,0.9,8000 L/h,1,0.12,0.5,1.1,60000 L/h,1,3,0.5,27.3,冷藏冷冻机冷饮水类电器负荷、功率因数及计算电流,冷藏冷冻机冷饮水类电器负荷、功率因数及计算电流,卧式冷藏柜,0.2m,3,0.5,0.8,1,食品冰箱,1.3m,3,0.6,0.8,1.2,卧式冷藏柜,0.6 m,3,1.1,0.85,2,厨房冰箱,0.6 m,3,1.1,0.85,2,卧式风冷冷藏柜,0.7 m,3,1.1,0.85,2,立式风冷生熟分开冷藏柜,0.7 m,3,1.1,0.85,2,立式冷藏柜,0.7 m,3,1.1,0.85,2,1 m,3,1.1,0.85,2,厨房冰箱,1 m,3,1.1,0.85,2,1.35 m,3,1.1,0.85,2,1.5 m,3,1.1,0.85,2,立式冷藏柜,1.5 m,3,1.5,0.85,2.7,低温冰箱,16800KJ/h,3,2.2,0.85,4,卧式冷藏柜,1.5 m,3,3,0.85,5.4,1.5 m,3,3,0.85,5.4,卧式风冷冷藏柜,2 m,3,3,0.85,5.4,立式冷藏柜,3 m,3,3,0.85,5.4,厨房冰箱,3 m,3,3,0.85,5.4,低温冰箱,0.2 m,3,4,0.85,7.2,制冰机,120/d,3,1.1,0.85,2,冰棍机,2000,支,/d,3,1.1,0.85,2,冷藏冷冻机冷饮水类电器负荷、功率因数及计算电流,制冷机,500/d,3,3,0.85,5.4,冰棍机,8000,支,/d,3,3,0.85,5.4,89/h,3,1.7,0.85,3.1,冰淇淋机,2025/h,3,4.5,0.85,8.1,冷饮水箱,300450/h,3,3,0.85,5.4,紫外线饮,1000L(,升,)/h,1,0.03,0.5,0.3,水消毒器,4000L/h,1,0.09,0.5,0.9,8000 L/h,1,0.12,0.5,1.1,60000 L/h,1,3,0.5,27.3,冷藏冷冻机冷饮水类电器负荷、功率因数及计算电流,设备名称,规格,相数,耗电功（,KW,）,功率因数,计算电流（,A,）,绞肉机,500/h,3,1.7,0.8,3.3,500/h,3,2.4,0.8,4.6,切肉机,100/h,3,0.55,0.7,1.2,180/h,3,0.55,0.7,1.2,200/h,3,0.75,0.7,1.7,立式多切机,400600/h,3,1.5,0.8,2.9,液压切肉机,3,4,0.85,7.2,熟肉切片机,1,0.09,0.7,0.6,绞肉机,250/h,1,1.2,0.8,6.9,卧式绞肉机,120/h,3,0.6,0.7,1.3,台式绞肉机,150/h,3,0.75,0.7,1.7,立式绞肉机,500/h,3,1.5,0.8,2.9,打蛋器,1,0.15,0.7,1,常用炊事电器用电负荷、功率因数及计算电流,搅拌机,25/10min,3,1.5,0.8,2.9,削面机,100/h,3,2.2,0.8,4.2,面条打粉机,50/18min,3,1.8,0.8,3.5,削面机,100/10min,3,1.5,0.8,2.9,拌粉机,3,3,0.8,5.7,立式和面机,35/10min,3,2.2,0.8,4.2,卧式和面机,1525/8min,3,2.2,0.8,4.2,立式和面机,75/10min,3,4,0.85,7.2,卧式和面机,125/10min,3,6.6,0.85,11.8,立式轧面机,5065/h,3,2.2,0.85,4.2,135/h,3,2.8,0.8,5.4,常用炊事电器用电负荷、功率因数及计算电流,立式挂面机,200/h,3,3,0.8,5.7,馒头机,33,个,/min,3,1.1,0.8,2.1,60,个,/min,3,3,0.8,5.7,70,个,/min,3,4,0.85,7.2,包铰机,7200,个,/h,3,3,0.8,5.7,馄饨机,4000,个,/h,3,1.5,0.8,2.9,台式馅类切割机,150/h,1,0.25,0.7,1.6,台式刹菜脱水机,300350/h,1,0.55,0.
