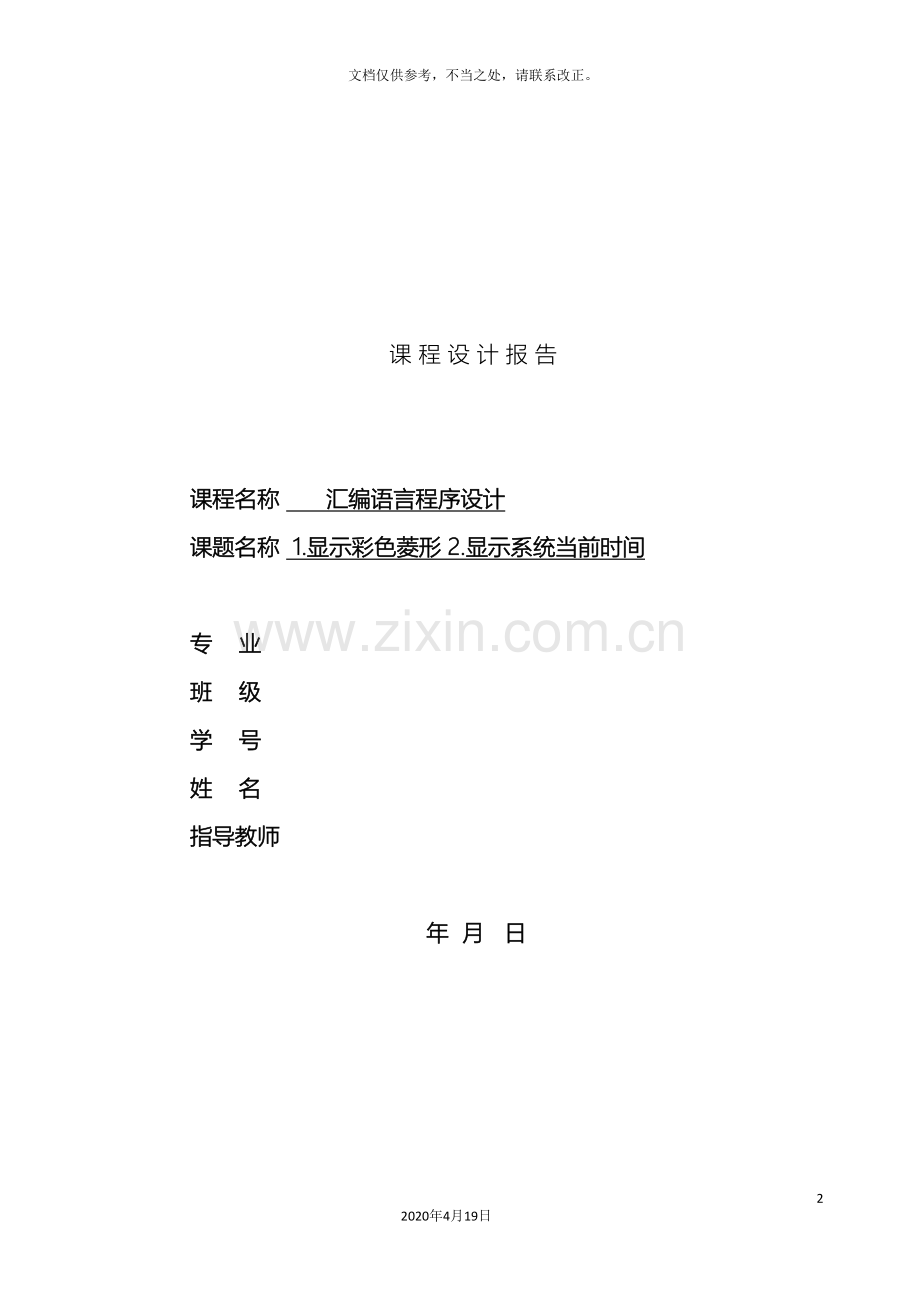

课 程 设 计 报 告

课程名称 汇编语言程序设计
课题名称 1.显示彩色菱形 2.显示系统当前时间

专 业
班 级
学 号
姓 名
指导教师

年 月 日

课 程 设 计 任 务 书

课程名称 汇编语言程序设计
课 题 1.显示彩色菱形2.显示系统当前时间
专业班级
学生姓名
学 号
指导老师
审 批

任务书下达日期 年 月 日
任务完成日期 年 月 日

一、设计内容与设计要求
1．设计内容：经过本周的课程设计，学生能够巩固所学的基础知识，并能够使学生更加熟练运用汇编程序设计语言来掌握综合汇编程序设计的方法和过程，以及为设计其它应用软件提供帮助，进而提高学生的软件设计能力。
(1)、编制一计算比赛成绩的程序，要求完成以下功能：
a、9名评委，每个评委给分范围为0～100（整数）；
b、9名评委给分中，去掉一个最高分和一个最低分，剩余7名评委的平均分即为参赛者的得分（精确到小数点二位）；
c、将得分在光标位置处显示出来。
(2)、编制一程序，要求接收从键盘输入的一个班的学生成绩，并存放于30字的grade数组中，各数据的格式为：
学号，成绩1，成绩2，…，成绩5
然后根据grade中的学生成绩，把学生名次填入rank数据组中，并显示出来，格式为：
学号，名次
(3)、利用INT 1CH（大约每秒中断18.2次）编写一个中断驻留程序，要求在屏幕的右上角显示计算机中当前系统时间，显示格式为
时:分:秒:1/100秒
(4)、输入一个菱形的两条对角线长，在屏幕上用‘*’号画出一个彩色的菱形。
(5)、设置图形方式并显示彩条，要求：
选择背景色为蓝色，调色板为0，然后每行显示一种颜色，每四行重复一次，一直到整个屏幕都显示出彩条
2．设计要求：
掌握结构化程序设计的主体思想，以自顶向下逐步求精的方法编制程序解决一些实际的问题，为将来编写软件积累一些典型的案例处理经验。
（1）、设计正确，方案合理。
（2）、界面友好，使用方便。
（3）、程序精炼，结构清晰。
（4）、设计报告5000字以上，含程序设计说明，用户使用说明，源程序清单及程序框图。
（5）、上机演示。
（6）、按学号顺序选课题号，并在规定的时间内独自完成相关课题的汇编源程序编
写、调整和运行。源程序及编译生成各文件均保存在软盘中；
（7）、按本任务书的要求，按附录的要求编写《课程设计报告》（Word文档格式）。并用A4的复印纸打印并装订；
二、进度安排
第 18 周：
星期1 下午2:00-5:30
星期2 下午2:00-5:30
星期4 下午2:00-5:30

附：
课程设计报告装订顺序：封面、任务书、目录、正文、评分、附件（A4大小的图纸及程序清单）。
正文的格式:一级标题用3号黑体,二级标题用四号宋体加粗,正文用小四号宋体;行距为22。
正文的内容:一、课题的主要功能；二、课题的功能模块的划分（要求画出模块图）；三、主要功能的实现（至少要有一个主要模块的流程图）；四、程序调试；五、总结；六、附件（所有程序的原代码，要求对程序写出必要的注释）。
正文总字数要求在5000字以上（不含程序原代码）。

目录

课题一:画出一个彩色的菱形 1
一、 课题的主要功能 1
二、 课题的功能模块的划分 2
三、 主要功能的实现 4
四、 程序调试 5
五、 总结 6
课题二:显示计算机中当前系统时间 7
一、 课题的主要功能 7
二、 课题的功能模块的划分 7
三、 主要功能的实现 9
四、 程序调试 10
五、 总结 11
附件(源代码) 12
1. 画出一个彩色的菱形 12
2.显示计算机中当前系统时间 17

课题一:画出一个彩色的菱形
一、 课题的主要功能
输入一个菱形的两条对角线长，在屏幕上用‘*’号画出一个彩色的菱形。
程序运行时会有提示要求用户输入菱形的对角线长。在界面上用户须分别输入菱形的横向和竖向对角线长。
程序会跟据输入的对角线长度计算出菱形所在的一个矩形区域（设置双重循环的参数），然后以（0,0）为原点横向为X轴，竖向为Y轴，建立坐标系。先确定菱形的左顶点坐标为（0,10），然后根据对角线长计算下顶点的坐标（L/2，10+W/2），再将菱形分成四个区域，在左下角的区域内判断要显示的‘*’，再根据对称的关系将其它三个区域填满。左下角区域的判断是根据那两个点的坐标建立的一次不等式，满足条件的显示。用BIOS的02H功能来设置光标位置，用09H功能来设置光标的位置显示字符及其属性，属性即为显示字符的颜色，每显示一个颜色就换一种。

二、 课题的功能模块的划分

输入对角线长

计算参数

设置光标位置

判断是否满足条件

显示图形

结束

图1系统功能模块

本课题共分为五个模块，即输入对角线模块，计算参数模块，设置光标模块，判断模块，显示图形模块。
输入模块： MOV AH,01H
INT 21H
分为四个字符输入，第一，二个字符为横向长L，先将第一个字符转化为数值 SUB AL,30H MUL N 两位数，再加上第二个字符的数值个位数变为一个两位数，第二个两位数同理得竖向长W。

计算参数模块：本程序包括A,B,E,X,Y,I,OLD,NEI,WAI参数需要计算，A=W/2，B=L/2，E=B,X=DL,Y=DH,I控制字符颜色0-7循环，LEA OLD,ATRI，NEI=B+1，WAI=A+1。

设置光标模块:将光标移至（0,10+A），并从这点，逐行遍历完左下角的矩形区域。其它三个区域根据对称的关系移动。

判断模块：根据DX中的内容取出X=DL，Y=DH，代入不等式BY<=AX+10，满足条件的点就显示出来。

显示图形模块：若此点满足条件就显示出来，每显示一次颜色就变一次，然后将光标移至其它三个区域对称的点显示，其它三个区域的坐标为（2E-X,Y） （2E-X,20-Y） （X,20-Y）。

三、 主要功能的实现
本程序主要功能是两层循环中的判断和显示部分

PUSH CX
MOV CX,NEI

PUSH CX
设置光标位置

获得X,Y

BY<=AX+10?

N Y
在此点显示‘*’，颜色属性改变

其它三个对称区域显示‘*’，颜色属性改变

POP CX INC DL DEC CX

CX=0?

N
DEC DH MOV DL,0
POP CX DEC CX
Y

CX=0?

N

结束
Y

图2 判断和显示流程图

四、 程序调试
1.输入横向长度和竖向长度

图 3 彩色菱形

2.输入横向长度和竖向长度

图4 彩色菱形

五、 总结
课程设计是培养学生综合运用所学知识，发现，提出，分析和解决实际问题，锻炼实践能力的重要环节，是对我们的实际工作能力的具体训练和考察过程。
经过几天的课程设计使我们懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论。在设计的过程中遇到问题，能够说得是困难重重，因此在设计的过程中发现了自己的不足之处，对一些前面学过的知识理解得不够深刻，掌握得不够牢固，经过这次课程设计之后，我们把前面所学过的知识又重新温故了一遍。
在课程设计过程中，收获知识，提高能力，懂得怎么样去制定计划，怎么样去实现这个计划。不畏艰难，勇往直前！

课题二:显示计算机中当前系统时间
一、 课题的主要功能
本课题的主要功能是利用INT 1CH（大约每秒中断18.2次）编写一个中断驻留程序，要求在屏幕的右上角显示计算机中当前系统时间，显示格式为时:分:秒:1/100秒
完成该课题的系统时间功能，需要不断地同步显示当前系统时间，这里我们需要用到INT 1CH,平均每秒中断18.2次，以这样的频率同步显示系统时间以满足人们的视觉效果。完成系统时间同步的前提下还要读取系统时间和显示系统时间。

二、 课题的功能模块的划分
2.1 功能模块解释
课题的功能模板就是在定义好数据之后，完成读取当前系统时间和显示当前系统时间两大模块。包括获取原终端类型、保存原中断类型、设置新的中断类型、执行中断处理程序、应用堆栈保护现场、读取系统时间，然后分别将时间的BCD码转换为字符，在制定内存位置写入时间然后显示时间，最后恢复现场，中断返回。
该课题采用了调用子程序的思想来完成，主体功能都经过子程序来完成，中断模块、读取系统时间模块、显示系统模块、现场保护模块及现场恢复模块。经过调用子程序的办法使本程序更加具有条理性，其中现场保护是为了使寄存器中有用的数据保存起来，让寄存器进行其它运算，现场恢复是使原来保存起来的有用的数据进行恢复，读取系统当前时间并使屏幕显示的时间与系统当前时间同步变化，这就不得不使用中断模块，运用INT 1CH，能够每秒中断18.2次，足以满足视觉上的同步。

2.2 功能模块流程图

主程序显示当前系统时间

子程序模块

中断模块
显示当前系统时间
读取系统当前时间
现场恢复及保护模块

图1 功能模块流程图

三、 主要功能的实现
系统时间功能调用
实现获取当前系统时间并显示当前系统时间。
步骤一：定好数据之后，在DOS环境下，用2C号取系统时间的功能，将时赋值给CH，将分赋值给CL，将秒赋值给DH，将1/100赋值给DL。
系统时间显示
子函数INT 1C来具体实现当前系统时间，将从系统中读取的时、分、秒分别送入内存T到T7，然后块装入指令把SI指向的存储单元读入累加器。

保护现场

开 始

读取系统时间

获取原中断类型1CH

分别将时间的BCD码转换为字符

保存原中断类型

在指定的位置写入时间并显示时间

设置新的中断类型

恢复现场

执行中断处理程序

中断返回

图2 时间显示流程图

四、 程序调试
程序运行显示当前系统时间

五、 总结
本文的主要内容是介绍用汇编语言（8086/DOS）实现一个显示系统时间的程序，在界显示系统时间，在设计过程中，首先是按照题目所给的具体要求，根据自己的设计思路，画出流程图，然后查阅相关资料，写出流程图中的各段子程序，把子程序放在Masm for Windows集成环境中进行调试，找出程序中的错误，并进行修改和不断完善，以得到符合要求的程序。有了这些子程序后，我们就能够根据要求写出源程序，但在写源程序的过程中遇到了很多困难，经过重复调试跟修改，最终得到了符合要求的源程序。
一周的汇编语言课程设计结束了，我的收获很大。经过课程设计的编程和对编程过程中遇到的问题的思考，有效的提高了我对汇编的认识和理解，切实的提高了我的编程能力，补全了我的不足。经过这次课程设计，我巩固所了学过的知识，能用汇编语言熟练地运用顺序、选择、循环三大结构，进一步掌握了各个指令的功能，特别是转向指令，掌握了子程序的定义及调用，以及正确地运用DEBUG指令。在整个程序的编写中，调试占了很大部分的时间。要想写好汇编语言的程序，必须认真对待代码的每一个细节，还必须熟练的掌握debug命令，这对程序的调试是非常重要的。经过这次实际动手能力的培养，我进一步熟悉了汇编语言的结构和使用方法，基本达到了能独立阅读、编制和调试一定规模的汇编语言程序的水平。
另外，就是我对这门课内容的学习感受。要学好这门课，以我愚见无非有以下三点：
1） 课本上应该记住的东西一定要记住，记不住就没法做题，（例如指令，寻址方式等等）若记住你做题就会做，看程序也就能看懂，记不住见了它就会对它不知所措，一脸茫然。
2)预习很重要，这一点不但适用于这一科的学习，确切的说它适用于任何一科，有的同学这一点作的不好，上课只知道竖着两个耳朵傻傻的听老师讲课，也不注意动动脑子随时思考，延续以前填鸭式的学习方式，想让老师讲给所有的东西，殊不知很多东西还要自己从书本获得。这就难免出现听不懂的情况，这好比让一个不懂外语的人听外语录音，在她的心里，听外语就像听天书一般，因此说你要学一点新东西，前提是你对它要有一点了解，不然的话你所作的一切只不过是在浪费时间，浪费金钱，浪费生命。
3）理论与实践相结合，不懂的地方应勤问老师勤问同学，直到把它搞懂为止。
总之，这学期的课程设计，让我们学到了很多，受益匪浅。

附件(源代码)
1. 画出一个彩色的菱形
DATAS SEGMENT
;此处输入数据段代码
ATRI DB 0AH,0BH,0CH,09H,0DH,08H,0EH
L DW ?
W DW ?
N DB 10
A DB ?
B DB ?
E DB ?
D DB ?
X DB ?
Y DB ?
I DB 0
OLD DW ?
NEI DW ?
WAI DW ?
DATAS ENDS

STACKS SEGMENT PARA STACK 'STACK'
;此处输入堆栈段代码
STACKS ENDS

CODES SEGMENT
ASSUME CS:CODES,DS:DATAS,SS:STACKS
START:
MOV AX,DATAS
MOV DS,AX
MOV AH,0
MOV AL,3
INT 10H

MOV AH,01H
INT 21H

PUSH BX

SUB AL,30H
MUL N
MOV L,AX

MOV AH,01H
INT 21H
SUB AL,30H

MOV CX,L
MOV AH,0
ADD CX,AX
MOV L,CX

MOV AH,01H ;空格
INT 21H

MOV AH,01H ;宽
INT 21H

SUB AL,30H
MUL N
MOV W,AX

MOV AH,01H
INT 21H
SUB AL,30H

MOV BX,W
MOV AH,0
ADD BX,AX
MOV W,BX

LEA SI,ATRI
MOV OLD,SI

MOV BL,2
MOV AX,W
DIV BL
MOV A,AL ;A
MOV AX,L
DIV BL
MOV E,AL
MOV B,AL ;B

MOV BL,E
MOV AL,2
MUL BL
MOV E,AL

MOV BL,2
MOV AX,W
DIV BL
INC AL
MOV AH,0 ;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
MOV WAI,AX ;外循环
MOV BL,2
MOV AX,L
DIV BL
INC AL
MOV AH,0
MOV NEI,AX
;光标位置
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
MOV BL,2
MOV AX,W
DIV BL
ADD AL,10
MOV DH,AL
MOV DL,0
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
POP BX

MOV AH,02H
INT 10H
MOV CX,WAI
LOOP1:
PUSH CX ;外循环
MOV CX,NEI ;内循环CX;;;;;;;;;;;;;;
LOOP2:
PUSH BX
PUSH CX ;内循环
MOV AH,02H
INT 10H
MOV X,DL ;X坐标
MOV Y,DH ;Y坐标
MOV AL,B
MUL Y
MOV BX,AX ;不等式左边BX
MOV AL,A
MUL X
MOV CX,AX
MOV AL,10
MUL B
ADD CX,AX ;不等式右边CX
CMP BX,CX
JA NEXT ;;;;;
;显示程序
MOV AX,092AH
MOV BL,[SI] ;SI为颜色值
MOV CX,1
INT 10H
MOV BL,X
MOV BH,0

PUSH DX
PUSH BX

MOV AL,E
SUB AL,X
MOV DL,AL ;1_X
MOV AH,02H
INT 10H

MOV AX,092AH
MOV BL,[SI] ;SI为颜色值
MOV CX,1
INT 10H ;显示1号点

MOV AL,20
SUB AL,Y
MOV DH,AL ;2_Y
MOV AH,02H
INT 10H

MOV AX,092AH
MOV BL,[SI] ;SI为颜色值
MOV CX,1
INT 10H ;显示2号点

POP BX
MOV DL,BL
MOV AH,02H
INT 10H

MOV AX,092AH
MOV BL,[SI] ;SI为颜色值
MOV CX,1
INT 10H ;显示3号点
;;;;;;;;;;;;;
INC I
INC SI
CMP I,7
JNE BLAG4
MOV I,0
MOV SI,OLD
BLAG4:
;;;;;;;;;;;;;;
POP DX
NEXT: ;不显示跳的这
POP CX
POP BX
INC DL
DEC CX
JNZ LOOP2 ;内循环结束
DEC DH
MOV DL,0
POP CX
DEC CX
JNZ LOOP1 ;外循环结束
MOV DX,1310H
MOV AH,02H
INT 10H
MOV AH,4CH
INT 21H
CODES ENDS
END START

2.显示计算机中当前系统时间
DATAS SEGMENT
cursor equ 45h
attrib equ 2fh;此处输入数据段代码
DATAS ENDS
STACKS SEGMENT
;此处输入堆栈段代码
STACKS ENDS
CODES SEGMENT
ASSUME CS:CODES,DS:DATAS,SS:STACKS
START:
MOV AX,DATAS
MOV DS,AX
jmp go
oldcur dw ?
old1c dw 2 dup(?)
newint1c:
pushf
call dword ptr cs:old1c
push ax
push bx
push cx
push dx
xor bh,bh
mov ah,3
int 10h
mov cs:oldcur,dx
mov ah,2
xor bh,bh
mov dx,012FH
int 10h
mov ah,2ch
int 21h
;-------------------
;ch=hour
;cl=minute
;dh=second
;dl=1/100 second
;-------------------
push dx
push cx
;show hour
pop bx
push bx
call showhour
call showcolon
;show minute
pop bx
call showmin
call showcolon
;show second
pop bx
push bx
call showsec
call showcolon
;show 10 msec
pop bx
call showmin
mov dx,cs:oldcur
mov ah,2
xor bh,bh
int 10h
pop dx
pop cx
pop bx
pop ax
iret
showhour proc near
push bx
pop ax
mov cl,8
shr ax,cl
mov bl,10
div bl
add al,30h
call show
call curmove
mov cl,8
shr ax,cl
add al,30h
call show
call curmove
ret
showhour endp
showmin proc near
push bx
pop ax
mov cl,8
shl ax,cl
shr ax,cl
mov bl,10
div bl
add al,30h
call show
call curmove
mov cl,8
shr ax,cl
add al,30h
call show
call curmove
ret
ret
showmin endp
showsec proc near
push bx
pop ax
mov cl,8
shr ax,cl
mov bl,10
div bl
add al,30h
call show
call curmove
mov cl,8
shr ax,cl
add al,30h
call show
call curmove
ret
ret
showsec endp
showcolon proc near
mov al,':'
call show
call curmove
ret
showcolon endp
curmove proc near
push ax
push bx
push cx
push dx
mov ah,3
mov bh,0
int 10h
inc dl
mov ah,2
int 10h
pop dx
pop cx
pop bx
pop ax
ret
curmove endp
show proc near
push ax
push bx
push cx
mov ah,09h
mov bx,attrib
mov cx,1
int 10h
pop cx
pop bx
pop ax
ret
show endp
go:
push cs
pop ds
mov ax,351ch ;取中断向量
int 21h
mov old1c,bx ;保存原中断向量
mov bx,es
mov old1c+2,bx
mov dx,offset newint1c ;置新的中断向量
mov ax,251ch
int 21h
mov dx,offset go
sub dx,offset start
mov cl,4
shr dx,cl
add dx,11h
mov ax,3100h ;结束并驻留
int 21h
MOV AH,4CH
INT 21H
CODES ENDS
END START
