说明书

产品说明

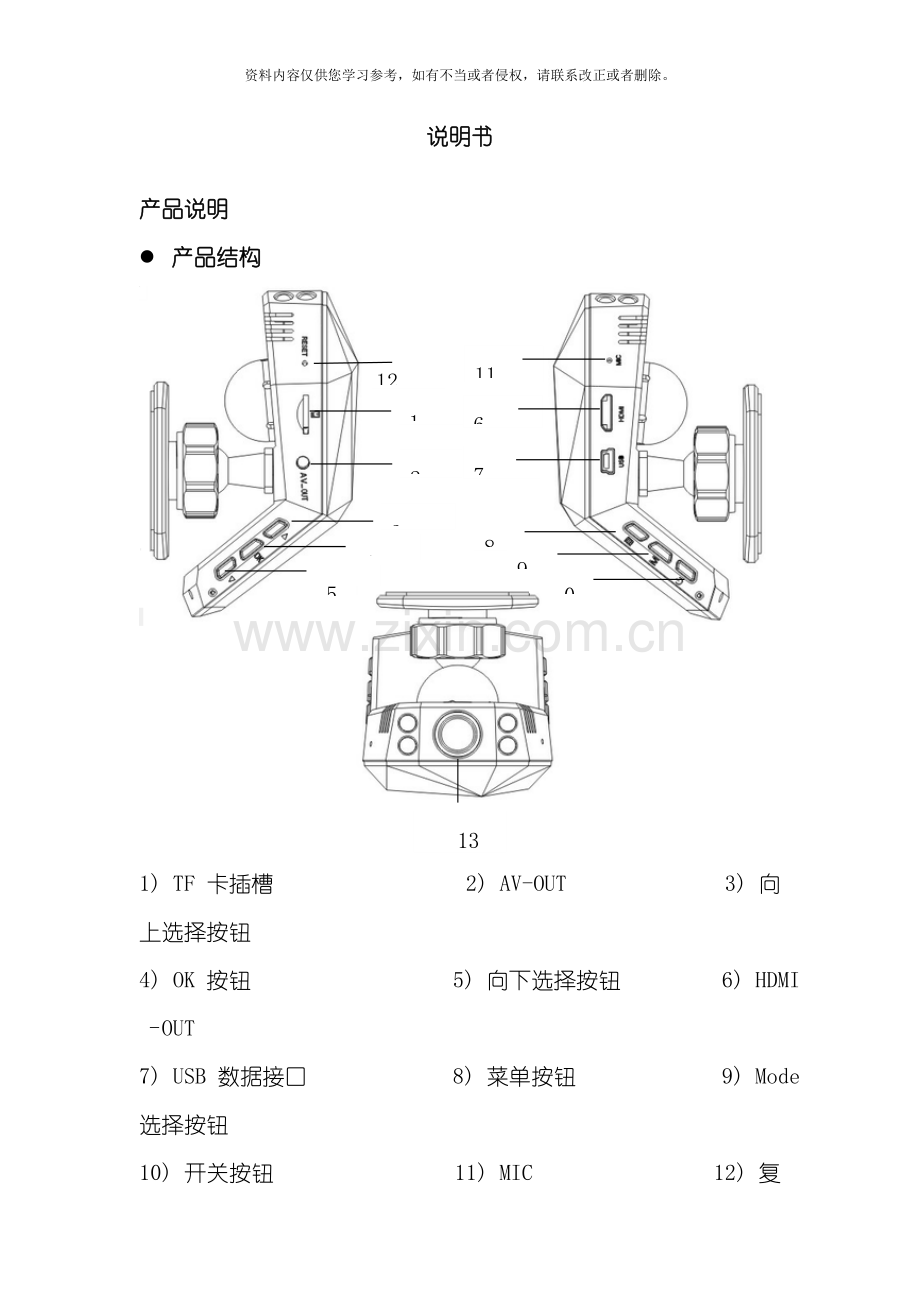

l 产品结构
1
2
3
4
5
6
7
8
9
10
13
11
12

1) TF 卡插槽 2) AV-OUT 3) 向上选择按钮
4) OK 按钮 5) 向下选择按钮 6) HDMI –OUT
7) USB 数据接口 8) 菜单按钮 9) Mode 选择按钮
10) 开关按钮 11) MIC 12) 复位孔
13) 镜头

按键功能说明
l 1)TF 卡插槽
存储卡插槽;
l 2) AV- OUT
视频、 音频输出
l 3) 向上选择按钮
菜单选项中, 向上选择功能键;
待机或摄像状态下, 数码放大功能键;
l 4) OK按钮
录像和拍照确认按钮, 摄像模式下, 短按此键开始录像, 再次短按停止录像; 拍照模式下短按此键拍摄照片; 菜单模式下为确认按钮;
l 5) 向下选择按钮
菜单选项中, 向下选择功能键;
待机或摄像状态下, 数码缩小功能键;
l 6) HDMI-OUT
高清输出端口
l 7) USB数据接口
USB数据接口, ①用于连接PC传输数据; ②用于连接外接电源给电池充电或提供工作电源;
l 8) 菜单按钮
短按此键调出功能设置菜单; 连续短按此键能够在各设置间相互切换;
l 9) Mode 选择按钮
短按此键在摄像/拍照/回放之间相互切换;
录像过程中短按此键会对当前视屏加锁;
l 10) 开关按钮
长按开/关机; 短按打开或关闭红外夜视灯;
l 11) MIC
录音接收器
l 12) 复位孔
当机复位孔
l 13) 镜头
用于拍摄和录制视频。

特别功能说明
l G-sensor 功能
当重力加速( 1g=9.80米/秒^2) 时, 机器会自动将事故发生时的视频保存为不可删除文件;
G-sensor重力感应能够在菜单中进行调节2G-4G-6G-8G, 出厂默认4G;
l SOS功能
录像过程中按压HOLD键, 机器会将当前视频保存为不可删除文件;
l 自动开/关机
支持连接车载电源后, 汽车启动自动开机录像, 熄火自动保存录像并关机;
l 不漏秒

摄像/拍照基本操作说明:
l 开机与关机
l 长按电源钮开机, 蓝色指示灯会在开机时亮起;
l 再次长按电源钮是关机, 此时蓝色指示灯熄灭;
l 注意: 录像仪在低电量时会提示电池电压低后自动关机
l 摄像模式
l 短按键, 切换到摄像模式, 屏幕左上角显示摄像图标;
l 短按键开始摄像, 摄像图标会开始闪动, 同时录像指示灯开始闪烁, 标明录像工作中;
l 拍照模式
l 短按键, 切换到拍照模式, 屏幕左上角显示拍照图标;
l 短按键拍照, 拍照时屏幕闪烁一次, 表示拍照完成。
l 视频/照片回放
l 短按键, 切换到回放模式, 屏幕左上角显示回放图标;
l 短按键能够向上选择文件;
l 短按键能够向下选择文件;
l 短按键播放选择的视频文件;
l 菜单设置
l 短按键, 调出设定菜单;
l 经过短按或键, 能够在各设置项中循环上下选择;
l 选择需要更改的设置项, 经过短按键进入更改;
l 退出设定菜单
l 短按键, 退出设置状态;
l 时间设置
l 经过连续短按键进入设置项, 短按键选择日期设置, 短按键进入, 短按键, 能够在年/月/日/时/分/秒之间相互切换, 经过 调整需要数值, 按确认修改;
l
l USB模式
l 将USB线与电脑连接, 按开机键后, 行车记录仪将自动弹出USB菜单,将会出现如下选项:
l USB-Disk: 在此模式下可进行视频文件或者照片文件的存取;
l
l 电池使用说明
l 电池电量指示, 请参考图示:
l
l 电量充分 电量稍低 电量低 电量不足
l 有三种方法能够对电池充电, 红色充电指示灯会在充电的过程中亮起, 整个充电时间大约为180分钟, 红色充电指示灯会在充完电后自动熄灭。
l 1: 使用电源适配器充电
l 2: 使用PC-USB充电
l 3: 使用车载电源充电
l 备注: 当使用此产品因操作不当引起当机现象, 能够拔除电池或按复位键后再开机, 即可恢复正常。

产品规格
产品特点
高清摄像头, 高清录像
G-sensor
内置( 车子意外情况下紧急保存, 不被删除)
液晶显示屏尺寸
2.0LTPS 4:3
镜头
120度A+级高解析超广角镜头
语言
俄、 英、 中文( 简) 、 中文( 繁) 、 韩、 日等
文件格式
AVI
录像分辨率
内置镜头130W 像素
录像视频格式
M-JPEG
色彩效果
标准
不间断循环录像
无缝循环录像, 不漏秒
随车开关机
支持汽车打火开机, 熄火关机
移动侦测功能
支持
年月日时分
支持
载体媒体
内置内存(总量:32MB)
照相模式
500万
照片格式
JPEG
存储卡
TF (最大支持 32GB)
麦克风
支持
内置音响
支持
红外夜视
支持
视频格式
PAL/NTSC
电流频率
50HZ/60HZ
USB功能
1: USB-Disk
2: PC-Camera
电源接口
5V 1A
电池
内置 200mAh

疑难解答:
Ø 在正常操作情况下, 如果产品出现问题, 请参考一下方法解决:
l 不能拍照、 摄像
检查TF卡是否有足夠的空间、 是否锁住。
l 录像时, 会自动停止
由于高清视频数据巨大, 请使用与SDHC相容的高速TF卡, 高速TF卡会有C4或者C6的标识。
l 重播图片和视频时, 出現”档案錯誤”提示
TF卡存储资料时发生错误, 照成档案不全, 请使用摄像机”格式化”功能, 重新格式化TF卡。
l 拍出的影像雾蒙蒙一片
请检查镜头是否有脏物、 手指印; 进行拍攝摄前, 使用镜头纸擦拭镜头。
l 拍摄天空、 水面等场景时, 影像非常黑
在大的反差场景中会影响到摄像机的自动曝光功能, 能够经过调整机器设置菜单中的”EV”值进行修正。
l 在阴天、 室內光源下, 顏色表現不夠完美
请检查机器”白平衡”功能时候设置为自动。
l 图像中有横条纹干扰
这个是由于设置了错误的”光源頻率”而产生的, 请根据当地的供电频率, 设置为”50Hz”或者”60Hz”。
l 当机
当机后请短按复位键进行恢复重启。
