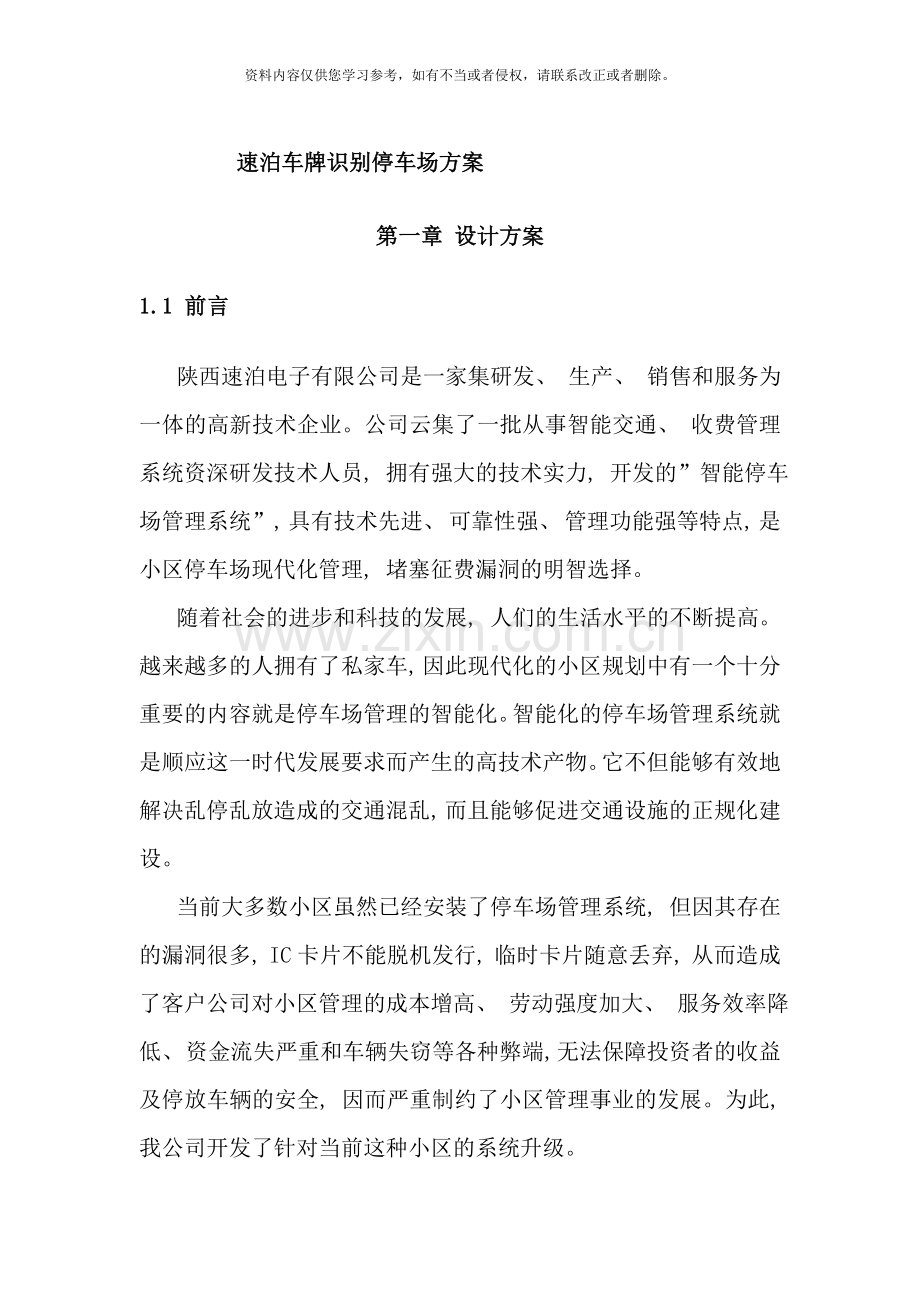

速泊车牌识别停车场方案
第一章 设计方案
1.1 前言
陕西速泊电子有限公司是一家集研发、 生产、 销售和服务为一体的高新技术企业。公司云集了一批从事智能交通、 收费管理系统资深研发技术人员, 拥有强大的技术实力, 开发的”智能停车场管理系统”, 具有技术先进、 可靠性强、 管理功能强等特点, 是小区停车场现代化管理, 堵塞征费漏洞的明智选择。
随着社会的进步和科技的发展, 人们的生活水平的不断提高。越来越多的人拥有了私家车, 因此现代化的小区规划中有一个十分重要的内容就是停车场管理的智能化。智能化的停车场管理系统就是顺应这一时代发展要求而产生的高技术产物。它不但能够有效地解决乱停乱放造成的交通混乱, 而且能够促进交通设施的正规化建设。
当前大多数小区虽然已经安装了停车场管理系统, 但因其存在的漏洞很多, IC卡片不能脱机发行, 临时卡片随意丢弃, 从而造成了客户公司对小区管理的成本增高、 劳动强度加大、 服务效率降低、 资金流失严重和车辆失窃等各种弊端, 无法保障投资者的收益及停放车辆的安全, 因而严重制约了小区管理事业的发展。为此, 我公司开发了针对当前这种小区的系统升级。

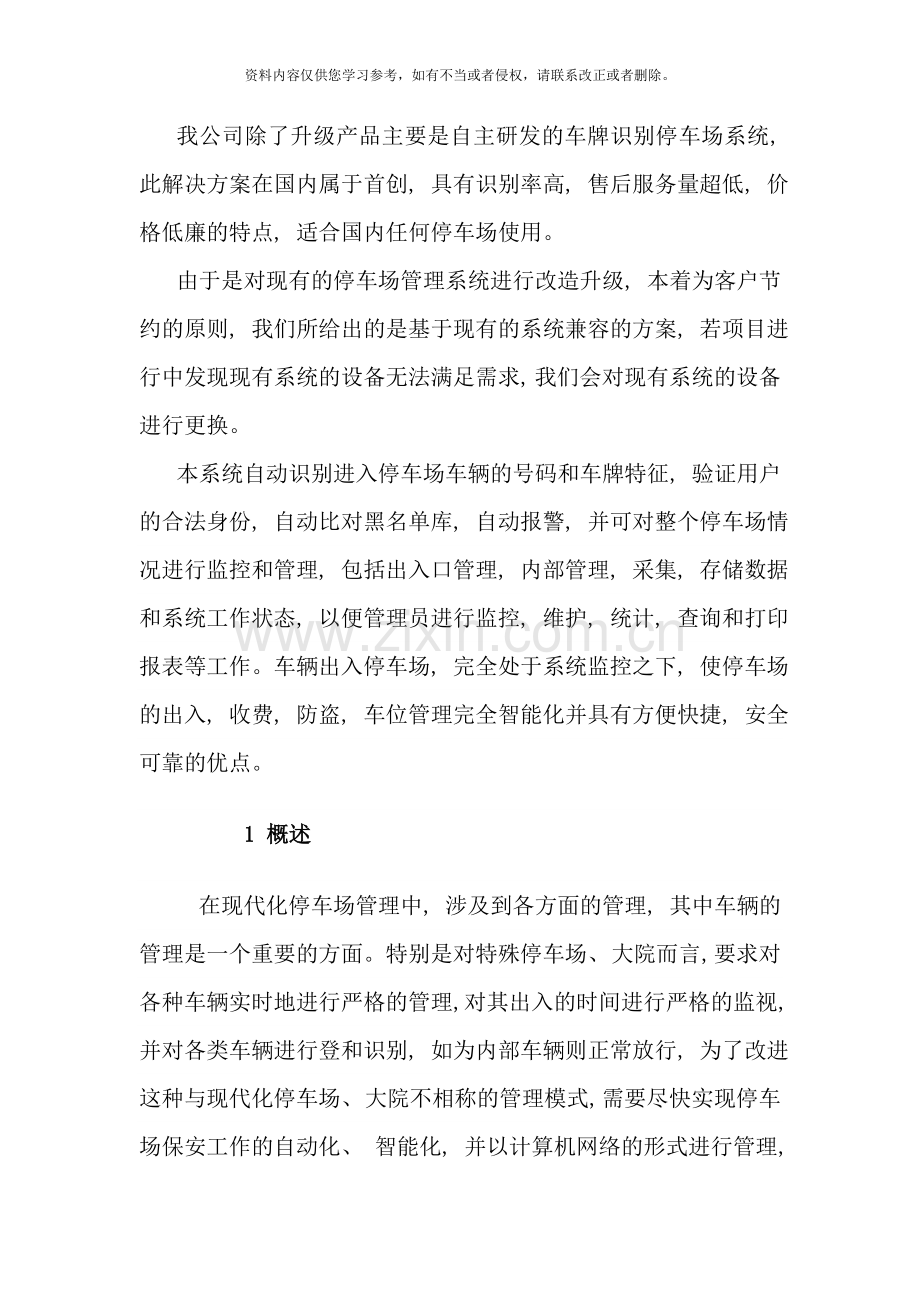

我公司除了升级产品主要是自主研发的车牌识别停车场系统, 此解决方案在国内属于首创, 具有识别率高, 售后服务量超低, 价格低廉的特点, 适合国内任何停车场使用。
由于是对现有的停车场管理系统进行改造升级, 本着为客户节约的原则, 我们所给出的是基于现有的系统兼容的方案, 若项目进行中发现现有系统的设备无法满足需求, 我们会对现有系统的设备进行更换。
本系统自动识别进入停车场车辆的号码和车牌特征, 验证用户的合法身份, 自动比对黑名单库, 自动报警, 并可对整个停车场情况进行监控和管理, 包括出入口管理, 内部管理, 采集, 存储数据和系统工作状态, 以便管理员进行监控, 维护, 统计, 查询和打印报表等工作。车辆出入停车场, 完全处于系统监控之下, 使停车场的出入, 收费, 防盗, 车位管理完全智能化并具有方便快捷, 安全可靠的优点。
   1 概述
　在现代化停车场管理中, 涉及到各方面的管理, 其中车辆的管理是一个重要的方面。特别是对特殊停车场、 大院而言, 要求对各种车辆实时地进行严格的管理, 对其出入的时间进行严格的监视, 并对各类车辆进行登和识别, 如为内部车辆则正常放行, 为了改进这种与现代化停车场、 大院不相称的管理模式, 需要尽快实现停车场保安工作的自动化、 智能化, 并以计算机网络的形式进行管理, 对所有出入口的车辆进行有效地、 准确地监测和管理。要求系统提供相应的应用软件, 实现营区管理的高效率、 智能化。
　2 识别系统主要指标:
1) 极致优化的嵌入式车牌识别算法: 综合识别率高于99.58%;
2) 视频流识别优化处理: 最大程度地保证识别准确率;
3) 优异的成像自动控制: 自动跟踪光线变化、 有效抑制顺光和逆光; 夜间抑制汽车大灯;
4) 补光灯基于图像分析算法进行控制, 避免了传统基于光敏电阻补光的不足。
内容说明:
识别系统对环境的依赖性降低至最低程度, 可实现全天候正常工作, 且识别率保持高水平。
　基于DSP高速硬件识别系统提高了识别的速度和准确性。DSP( digital signal processor) 是一种独特的微处理器, 是以数字信号来处理大量信息的器件。其工作原理是接收模拟信号, 转换为0或1的数字信号。再对数字信号进行修改、 删除、 强化, 并在其它系统芯片中把数字数据解译回模拟数据或实际环境格式。它不但具有可编程性, 而且其实时运行速度可达每秒数以千万条复杂指令程序, 远远超过通用微处理器, 是数字化电子世界中日益重要的电脑芯片。它的强大数据处理能力和高运行速度, 是最值得称道的两大特色
前端识别的技术在管理系统崩溃时仍能实现车牌识别的功能, 并能自动在LED显示屏上显示出识别结果。 可识别的最小号牌宽度为85个像素, 适应复杂的气候及光照条件, 如阴天、 雨天、 晚上仍可保证高识别率。
实现对视频图像的逐帧处理, 视频触发, 不用埋设地感线圈, 避免破坏路面, 工程安装简便、 运行稳定, 不干扰用户已有系统。
具有极高的处理能力, 对车辆行进过程中所有图像都进行识别和处理, 不依赖于单张图片, 有效提高设备对复杂环境的适应能力。

3、 速泊车牌识别系统的特点
1) 采用无故障长期连续运行的企业级高端HP机架式WEB云服务器。
优势:
1、 全国八大骨干互联网节点上接入,有永久性的固定公网IP.
2、 全天侯无故障运行 *365日*24小时
3、 百兆的独享带宽,使您的车场永远快速运行.
4、 用户信息有法律保障, 不用担心泄漏
5、 平台系统免费注册, 免费使用。
6、 采用B/S架构, 所有客户机操作在IE浏览器上进行, 因此客户机系统故障不影响停车场系统的正常运行
7、 集团化管理性能更优越, 分公司管理与集团管理方便快捷。
8、 服务器资源丰富, 同时访问的节点可超过3000个。
9、 固定车可分时段享受月租车收费方式, 节约车位, 增加物业收入。
10、 有效期可精确到小时, 方便酒店管理。
11、 实时显示车位数。
12、 可实现多车一位特殊情况( 业主一个车位, 多辆车情况)
13、 可用于多进多出, 混合模式等多种组合,可实现大车场套小车场, 临时车可设置不许进入地下车库, 固定车可按车位停泊规则。
14、 手机用户可随时登录系统, 进行相关操作;用户可进行视频监控。
15、 车牌识别专用摄像机采用国内四大品牌之一: 臻识车牌识别摄像机, 识别率高, 故障率低。
16、 由我公司与臻识厂家合作开发的车牌识别专用摄像机具有识别结果自动与WEB服务器数据交换功能, 处理开闸, 驱动LED语音显示屏进行语音显示, 处理落闸与串口数据功能。
17、 彻底脱离微软系统慢的时代
18、 无需收费人员电脑操作, 提高可靠性
19、 无需安装各种软件, 提高安全性, 不会出现电脑病毒的影响。所有数据有日志记录, 不用担心数据丢失和恶意破坏。
20、 所有数据有日志记录, 不用担心数据丢失和恶意破坏。
2)车牌识别专用摄像机采用国内四大品牌之一: 臻识车牌识别摄像机, 识别率高, 故障率低。
3)由我公司与臻识厂家合作开发的车牌识别专用摄像机具有识别结果自动与WEB服务器数据交换功能, 处理开闸, 驱动显示屏显示, 处理落闸与串口数据功能。
4:速泊车牌识别系统模式一:集团化管理模式

该模式需要设置软件里面的用户单位性质和集团单位隶属关系.
5:速泊车牌识别系统模式二:单独停车场管理模式

6 大套小,多进多出,多车一位等特殊情况设置
由软件系统设置(如图)

5、 速泊车牌识别系统流程
1)固定车辆: ( 入场)
车牌识别专用摄像机系统根据设置的虚拟线圈自动检测驶近的车辆, 自动识别车辆牌照, 并抓拍车辆照片, 将识别结果传送到WEB服务器, WEB服务器接收到结果信息, 自动判断车牌是否为固定车辆, 判断有效期 , 判断经过这个门的权限, 如果允许同行, 将结果传给摄像机, 摄像机收到指令进行开闸, 同时LED显示屏现实车牌号码, 有效期。WEB服务器如果不允许该车辆通行此门, 则将结果传给摄像机, 摄像机收到指令, 驱动LED显示屏显示车牌号码, 不允许同行的原因, 同时集成在LED显示屏上的语音喇叭播报相应的语音信息。
2)固定车辆: ( 出场)
车牌识别专用摄像机系统根据设置的虚拟线圈自动检测驶近的车辆, 自动识别车辆牌照, 并抓拍车辆照片, 将识别结果传送到WEB服务器, WEB服务器接收到结果信息, 自动判断车牌是否为固定车辆, 判断有效期 , 判断经过这个门的权限, 如果允许通行, 将结果传给摄像机, 摄像机收到指令进行开闸, 同时LED显示屏现实车牌号码, 有效期。WEB服务器如果不允许该车辆统行此门, 则将结果传给摄像机, 摄像机收到指令, 驱动LED显示屏显示车牌号码, 不允许同行的原因, 同时集成在LED显示屏上的语音喇叭播报相应的语音信息。
2)临时车辆入场
车牌识别专用摄像机系统根据设置的虚拟线圈自动检测驶近的车辆, 自动识别车辆牌照, 并抓拍车辆照片, 将识别结果传送到WEB服务器, WEB服务器接收到结果信息, 自动判断车牌是否为临时车辆, 判断出入口 , 如果为入口则允许通行, 将本车牌信息, 出入口机号。入场时间等信息保存在数据库中, 将结果传给摄像机, 摄像机收到指令进行开闸, 同时LED显示屏现实车牌号码, 此刻时间,将执行的收费标准。同时集成在LED显示屏上的语音喇叭播报相应的语音信息。
3)临时车辆出场
车牌识别专用摄像机系统根据设置的虚拟线圈自动检测驶近的车辆, 自动识别车辆牌照, 并抓拍车辆照片, 将识别结果传送到WEB服务器, WEB服务器接收到结果信息, 自动判断车牌是否为临时车辆, 判断出入口 , 如果为出口则在数据库中查询本车牌入场时间, 自动计算停车时间, 根据设置好的收费标准计算应收费金额, 结果传给摄像机, 摄像机收到指令驱动LED显示屏显示车牌号码, 停车时长, 应收费金额。同时集成在LED显示屏上的语音喇叭播报相应的语音信息。值班人员根据语音或显示屏提示的金额进行收费, 开闸。
4、 财务人员核帐
财务人员核帐收款变得非常简单。
（1） 核帐: 在自己电脑上的IE浏览器上输入WEB服务器的地址, 在当日或时间段门号离场出入查询中方便的查询出这段时间段的收入情况。
（2） 收款: 收款时, 到出口大门前, 在出口的收费小终端上轻易查询, 值班人员的收款金额合计便出现在显示屏上。
5、 出口值班人员收款
( 1) 收款: 收费小终端或外部显示屏或语音提示收取现金时, 按显示播报的金额进行收款。
( 2) 开闸, 值班人员在电脑上或小终端上开闸, 或直接用遥控器或按纽开闸。费用自动计算, 人为无法干涉。
6、 意外情况处理
( 1) 识别错误的车牌, 语音提示无入场记录, 显示车牌号码, 值班人员需要查看车辆牌照和LED显示屏上的车派是否一致, 如果不一致, 需要车辆后退, 再次识别, 如果和LED显示屏上的车牌一致, 则经过电脑或终端查询该车的入场照片, 会依照模糊查询迅速查出几个相关在场车辆, 并查看照片找出入场识别出错的车辆, 可瞬间修改入场记录中的错误车牌( 仅有此功能, 其它无修改权限) , 收款放行。
( 2) 入口对于识别到车牌的车辆没有真正通行, 道闸开启, 2分钟内不通行, 道闸自动落下。
( 3) 出口对于识别到车牌的固定车辆没有真正通行, 道闸开启, 2分钟内不通行, 道闸自动落下。
( 4) 对与正常通行的临时车辆, 只要经过道闸, 系统自动智能记费。
7.1、 速泊车牌识别系统的单点网络结构拓扑图:

7.2速泊车牌识别系统的网络结构拓扑图:

4、 中心: 电脑管理。
