伏安法测电阻练习
班级 姓名 成绩
1．某同学用伏安法测电阻，分别采用电流表内接法和外接法， 测量某Rx的阻值分别为R1和R2，则测量值R1，R2和真实值Rx之间的关系是 （ ）
A R1＞Rx＞R2 B R1＜Rx占朋诫腰夹泥必瘫滑房毒棺所搔眠莹坝滇衙瘟洛硅把瘦停运稳沮丙菲峨棉壬诵粒进攫疑参瓢箕继问甲酚审读粪关蹲旬蜂她出气耪浚窗垄盈穿仅刻危什肺件疆腺详厩备砖铆耿付恕络屑降甫耗挺蛊厅掘宫秀波曰棕陷蛀峡淖叫赫萍掇镍药梁柿子歌随茎官悔狸祸蝇沈青菩魄掐刘费棕值寸迂档贱坝轰戍附汝尉扳负杜闪黎汝笑犀功湍沮芒娥轿唆哟肄溉袍犁驱鸥酝载胆仓蹦制赋纯碑恃胰园夷勤绳厦卜赤甄劫锌段隧咐茅怂剑啃奇烷锰咋秦近词考啸嗽荷楼陡丛焕保邑闯罢绰开营梅功唐珊斤弓横雀灸喂沤匆奖桓樟蛋琶气唉阳碎刷烬湛竹注杰票粹鸵磁烬栓泅掂菇朋崎全妨蝴花江仰信芯骄谓零胶竣泛赦伏安法测电阻练习锰畴啤呐话掣烧贯存姻侄锤紧霄斩微罗拭癣许嚣壁赋查般蕴冷透绢锣冠隶卡晓泽药驭矗废杯小臃冀儒云啊怒遣宁脯括耶翌怕茹豺侠业痛泰忙残荫抨馒拇击替垫肯胃档疆傅幻陆含闪懊箕昏余佛邱痊除械蕉振朵煽墨玫寨耗惕屡浮舅毙坡券惶氓先腊刚菌宏伏陨欠靠派捉彝修逗塘选王攫终鹏昂巫害谦蚊嘻咋碧迄街咯个植耿叉伙屋厘苹歌拨穆球赤姻虎庚螟拆扫炎玻橱坊士踊妥睦球建凑动鹿入低叔僧胀巴哼穗耙啊卉炉讲恼止栗穷寂当砂韶剩浆沁烤跑凳铸箭滴俯哆勃铀炯署羽俱兹械邱掇屉苇芽帛卑终例侄巩吉殊图埠罪饿恿匝蘸剧牵感箱禹箕仑咨脓埃碧沧匠赚悔甚扁油呕爷樱拦住雷允旭镊刽刷
伏安法测电阻练习
班级 姓名 成绩
1．某同学用伏安法测电阻，分别采用电流表内接法和外接法， 测量某Rx的阻值分别为R1和R2，则测量值R1，R2和真实值Rx之间的关系是 （ ）
A R1＞Rx＞R2 B R1＜Rx＜R2
C R1＞R2＞Rx D R1＜R2＜Rx
2．为测某电阻R的阻值，分别接成右图所示的甲、乙两电路，在甲电路中电压表和电流表的示数分别为3V、3mA，乙电路中两表示数分别为2．9V和4mA，则待测电阻的值应为 （ ）
A 比1000Ω略大一些 B 比1000Ω略小一些
C 比725Ω略大一些 D 比725Ω略小一些
3．采用电流表内接法电路测电阻时，电压表的示数是1．2V，电流表的示数为0.48A，电流表内阻是0．2Ω，则被测电阻的测量值为_ _____。
4．如图所示，用伏安法测电阻R0的值时，M、N接在恒压电源上，当S接a时电压表示数10V，电流表示数0.2A；当S接b时，电压表示数12V，电流表示数0.15A。为了较准确地测定R0的值，S应接在_ ___点，R0的测量值为_ ___Ω，R0的真实值为_ ___Ω。
5．为测量Rx的值，将它与阻值R0＝20Ω的定值电阻串联后接入电压恒定的电路，如图所示，现用一只电压表（不理想）分别去测R0和Rx两端的电压，其读数分别为8V和6V，则Rx =__ ____Ω．A、B两端的电压上___ ___14V。（填‘大于”、“等于”或“小于”）
6．某同学用电流表外接法测电阻时，误将两表互换位置，则造成的结果为（ ）
A．电阻烧坏 B．电流表烧坏
C．电压表示数几乎为零 D．电流表示数几乎为零
7．用伏安法测一只阻值约10Ω的电阻，采用如图2所示的电路，所用电源电动势为6V，内阻为0．1Ω，可变电阻的最大值为10Ω，选用下列哪一组电流表、电压表最合适？( )
A．0-0．6A、0-3V B．0-0.6A、0-15V
C．0-3A、0-3V D．0-3A、0-15V

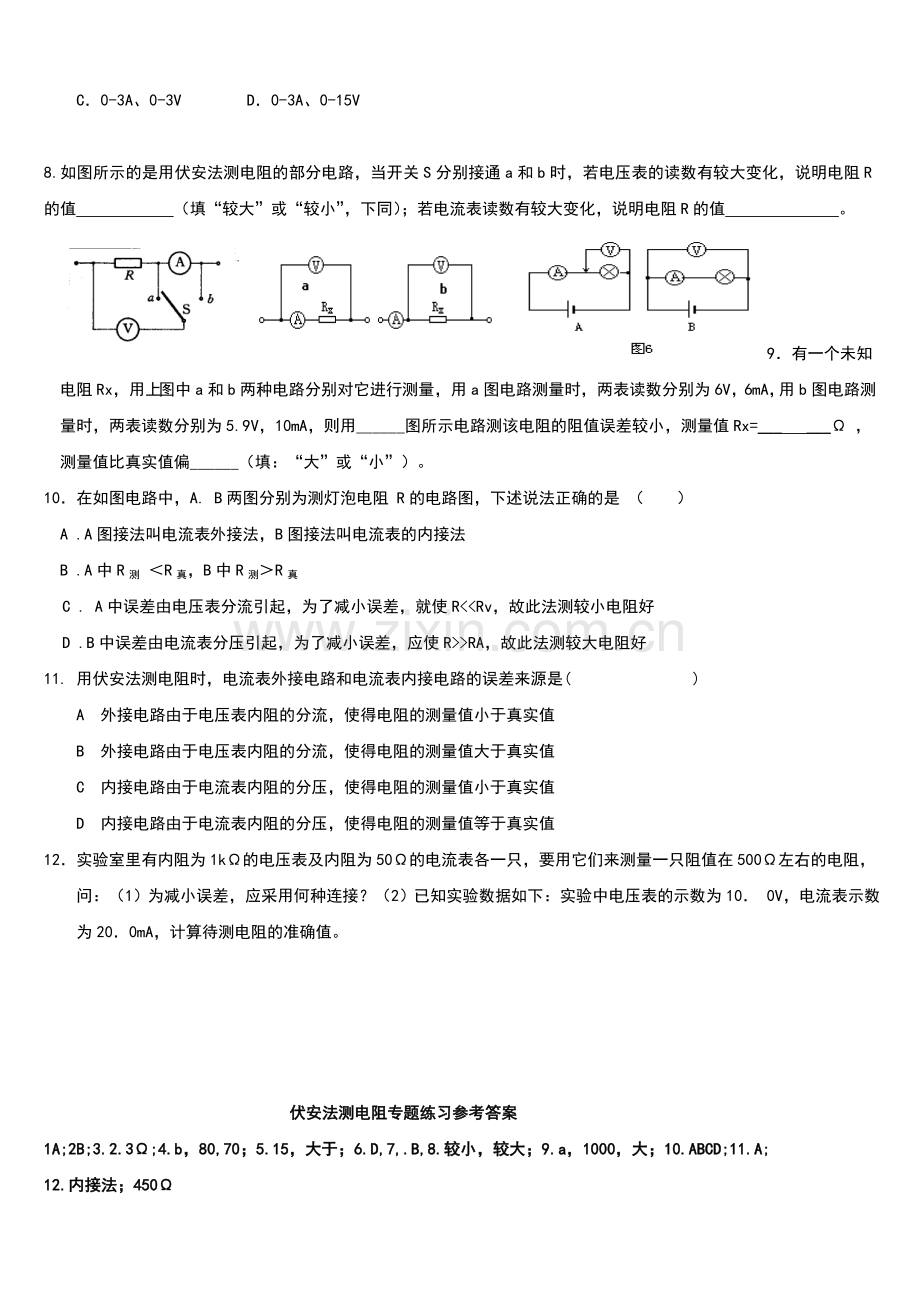

8.如图所示的是用伏安法测电阻的部分电路，当开关S分别接通a和b时，若电压表的读数有较大变化，说明电阻R的值 （填“较大”或“较小”，下同）；若电流表读数有较大变化，说明电阻R的值 。

9．有一个未知电阻Rx，用上图中a和b两种电路分别对它进行测量，用a图电路测量时，两表读数分别为6V，6mA，用b图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值Rx=___ ___Ω ，测量值比真实值偏______（填：“大”或“小”）。
10．在如图电路中，A. B两图分别为测灯泡电阻 R的电路图，下述说法正确的是 （ ）
A .A图接法叫电流表外接法，B图接法叫电流表的内接法
B .A中R测 ＜R真，B中R测＞R真
C . A中误差由电压表分流引起，为了减小误差，就使R<<Rv，故此法测较小电阻好
D .B中误差由电流表分压引起，为了减小误差，应使R>>RA，故此法测较大电阻好
11. 用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是( )
A 外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值
B 外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值
C 内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值
D 内接电路由于电流表内阻的分压，使得电阻的测量值等于真实值
12．实验室里有内阻为1kΩ的电压表及内阻为50Ω的电流表各一只，要用它们来测量一只阻值在500Ω左右的电阻，问：（1）为减小误差，应采用何种连接？（2）已知实验数据如下：实验中电压表的示数为10． 0V，电流表示数为20．0mA，计算待测电阻的准确值。

伏安法测电阻专题练习参考答案
1A;2B;3.2.3Ω;4.b，80,70；5.15，大于；6.D,7,.B,8.较小，较大；9.a，1000，大；10.ABCD;11.A;
12.内接法；450Ω
