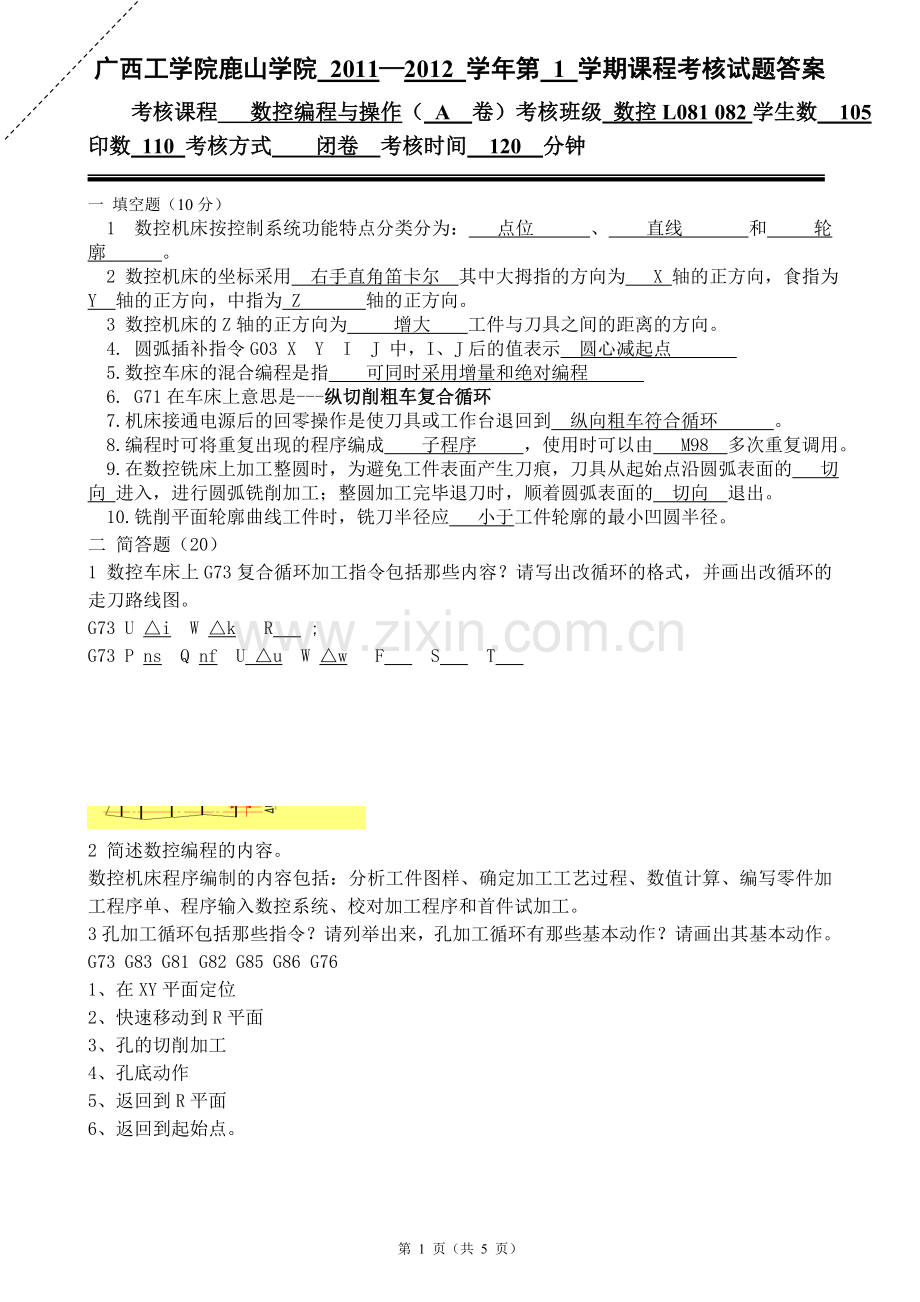

广西工学院鹿山学院 2011—2012 学年第 1 学期课程考核试题答案
考核课程 数控编程与操作（ A 卷）考核班级 数控L081 082学生数 105 印数 110 考核方式 闭卷 考核时间 120 分钟

一 填空题（10分）
1 数控机床按控制系统功能特点分类分为： 点位 、 直线 和 轮廓 。
2 数控机床的坐标采用 右手直角笛卡尔 其中大拇指的方向为 X 轴的正方向，食指为 Y 轴的正方向，中指为 Z 轴的正方向。
3 数控机床的Z轴的正方向为 增大 工件与刀具之间的距离的方向。
4. 圆弧插补指令G03 X Y I J 中，I、J后的值表示 圆心减起点
5.数控车床的混合编程是指 可同时采用增量和绝对编程
6. G71在车床上意思是---纵切削粗车复合循环
7.机床接通电源后的回零操作是使刀具或工作台退回到 纵向粗车符合循环 。
8.编程时可将重复出现的程序编成 子程序 ，使用时可以由 M98 多次重复调用。
9.在数控铣床上加工整圆时，为避免工件表面产生刀痕，刀具从起始点沿圆弧表面的 切向 进入，进行圆弧铣削加工；整圆加工完毕退刀时，顺着圆弧表面的 切向 退出。
10.铣削平面轮廓曲线工件时，铣刀半径应 小于工件轮廓的最小凹圆半径。
二 简答题（20）
1 数控车床上G73复合循环加工指令包括那些内容？请写出改循环的格式，并画出改循环的走刀路线图。
G73 U △i W △k R ;
G73 P ns Q nf U △u W △w F S T

2 简述数控编程的内容。
数控机床程序编制的内容包括：分析工件图样、确定加工工艺过程、数值计算、编写零件加工程序单、程序输入数控系统、校对加工程序和首件试加工。
3孔加工循环包括那些指令？请列举出来，孔加工循环有那些基本动作？请画出其基本动作。
G73 G83 G81 G82 G85 G86 G76
1、在XY平面定位
2、快速移动到R平面
3、孔的切削加工
4、孔底动作
5、返回到R平面
6、返回到起始点。

4 请简要叙述工序划分的原则有那几条？对于加工后变形较大的零件需按什么
工序划分？
工序集中原则和工序分散原则
数控机床加工零件，一般按工序集中原则，工序划分方法有：
1、按所用刀具划分 适用于工件待加工面较多、机床连续工作时间较长、程序编制和检查难度大的情况，加工中心常用此方法。当加工中使用的刀具较多时，为了减少换刀次数，缩短辅助时间，可以将一把刀具所加工的内容安排在一个工序（工步）中。
2、按安装次数划分 适用于工件的加工内容不多的工件，加工完后就能达到检验状态。
3、按粗、精加工划分 适用于加工后变形较大，需粗、精加工分开的零件（如毛坯为铸件、焊件或锻件）。通常先进行所有表面的粗加工，再进行所有表面的精加工。
4、按加工部位划分 适用于加工表面多而复杂的零件。
可按结构特点如内形、外形、曲面等划分为多道工序。
加工变形大的采用粗、精加工划分。

三、选择填空(20分)
1.      关于代码的模态，有如下描述： C
A 只有G功能有模态，F功能没有 B G00指令可被G02指令取代
C G00 G01 X100.5 程序段，G01无效 D G01指令可被G97取代
2.      编制整圆程序时， C
A 可以用绝对坐标I或K指定圆心 B 可以用半径R编程
C 必须用相对坐标I或K编程 D A和B皆对
3.      数控车床试运行时，G00指令运行正常，但执行到G01指令时，进给便停止了，光标停在G01程序段，显示器无报警，可能原因是： D
A 系统处于G99状态，而主轴没开 B 进给倍率被转到了0
C A对B都不对 D A和B都有可能
4.      绕X轴旋转的回转运动坐标轴是（ A ）。
A．A轴 B. B轴 C. Z轴 D Y轴
5.      辅助功能指令M05代表： C
A 主轴顺时针旋转 B 主轴逆时针旋转
C 主轴停止 D 主轴开起
6.      闭环控制系统的位置检测装置装在： C 。
A 传动丝杠上 B 伺服电动机轴上
C 机床移动部件上 D 数控装置中
7.      圆弧插补段程序中，若采用圆弧半径Ｒ编程时，从起始点到终点存在两条圆弧线段，当 D 时，用－Ｒ表示圆弧半径。
A 圆弧小于或等于180° B 圆弧大于或等于180°
C 圆弧小于180° D 圆弧大于180°
8. 刀具半径自动补偿指令包括( A )。
A．G40 G41 G42 B．G40 G43 G44 C．G41 G42 G43 D．G42 G43 G44
9. 有一平面轮廓的数学表达式为(X-2)2 + (y-5)2 = 64的圆，欲加工其内轮廓，请在下列刀中选一把( C )
A．Φ16 立铣刀 B．Φ20 立铣刀 C．Φ5 立铣刀 D．密齿端铣刀
10. G指令中准备功能指令用于刀具半径补偿注销的指令是（ A ）
A．G40 B. G41 C. G42 D. G43
11. 开环控制系统用于（ A　）数控机床上。
A. 经济型 B. 中、高档 C. 精密
12． G50X200.0Z100.0指令表示: （ D ）
A 机床回零； B 原点检查； C 刀具定位； D 工件坐标系设定。
13．若未考虑车刀刀尖半径的补偿值，会影响车削工件的（ D ）精度。
A 外径； B 内径； C 长度； D 锥度及圆弧。
14．过定位是指定位时工件的同一（ B　）被两个定位元件重复限制的定位状态。
A平面； B自由度； C圆柱面； D方向。
15．钻削有一定厚度的一般钢料，其钻尖角度宜修磨成：（ B ）
(A)108； (B)118；（C）128；（D）138度。
16．夹持工件时，下列那项可不予考虑：（ D ）
A车削方式； B进给方向； C工件直径； D切削液。
17．数控系统中，（ A ）指令在加工过程中是模态的。
AG01、F； BG27、G28； CG04； DM02。
18.（ D ）铣床开机后自动生效的G代码是。
A、G43 B、G71 C、G55 D、G17
19.数控机床有不同的运动形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用 D 的原则编写程序。
A  刀具固定不动，工件移动
B  铣削加工刀具固定不动，工件移动；车削加工刀具移动，工件不动。
C  分析机床运动关系后再根据实际情况
D  工件固定不动，刀具移动
20．数控编程时，应首先设定（ D ）。
A机床原点； B固定参考点； C机床坐标系； D工件坐标系。
五 编程题（50分）
1. 确定合理切削参数，在数控车床上编程加工图1工件。毛坯尺寸为φ40×100，材料为45#钢,调质处理HB240～280。刀具材料为高速钢。要求采用纵切削复合循环粗车G71以及G70精加工循环。螺纹加工，牙高=0.6495 Q=0.974（25分）

图1

O1000
N10 G50 X100.0 Z100.0;
N20 G40 G97 G99 S200 M03 T0101;
N30 G00 X41.0 Z5.0 M08;
N40 G71 U2.0 R1.0; /纵切削复合循环粗车
N50 G71 P60 Q120 U0.4 W0 F0.4;
N60 G00 G41 X16.0;
N70 G01 Z0 F0.2;
N80 X19.9 Z-2.0; /倒角2x45°
N90 Z-20.0;
N95 X20.0;
N100 X28.0 Z-30.0;
N110 Z-40.0;
N115 X36.0;
N118 Z-55.0;
N120 G00 G40 X45.0;
N130 G96 S20;
N140 G70 P60 Q120;/轮廓精车
N150 G00 X100.0 Z100.0;
N160 T0202;
N170 G00 X22.0 Z-20.0;
N180 G75 R1; /切槽
N190 G75 X17 P2000 F0.2;
N200 G00 X100 Z100 T0303;
N210 G00 X22 Z5 G97 S300;
N220 G76 P020260 Q100 R100;
N230 G76 X18.05 Z-17 P974 Q500 F1.5; /螺纹加工，牙高=0.6495P=0.974
N240 G00 X30;
N250 X100 Z100 T0300 M09;
N260 M05;
N270 M30;

2 编写在FANUC 0i Mate系统数控铣床上加工图2工件的数控程序。
加工路线：粗铣凸台（Ф20立铣刀、1#）→精铣凸台（ Ф20立铣刀、2#） →钻4-φ12孔（Ф12钻头、3#）。 要求编写工艺路线，加工刀具切削参数，轮廓要采用子程序的模式。（25分）

R10

图2

G21;
G90 G17 G40 G49 G80 ；
T01 M06;
G00 G90 G54 X-60. Y-60. M03 S300；
G43 G00 Z50. H01；
Z5.；
G01 Z-5.5 F200；
G41 G01 X-30. Y-55. D01 M08；
M98 P5001； /粗铣凸台，高度留余量0.5
G91 G28 Z0.；
G28 X0. Y0.;
T02 M06;
G43 G00 G90 Z50. H02 M03 S500;
Z5.；
G01 Z-6.0 F200.;
G41 G01 X-30. Y-55. D02 M08；
M98 P5001；/精铣凸台
G91 G28 Z0.；
G28 X0 Y0;
T03 M06;
G43 G00 G90 Z50. H03;
G99 G81 X30.0 Y30.0 Z-25. R-3. F50；
Y-30.；
X-30. ;
Y30.；
G80 G49 G00 Z50. M09；
M05；
M30；

第 5 页（共 5 页）
