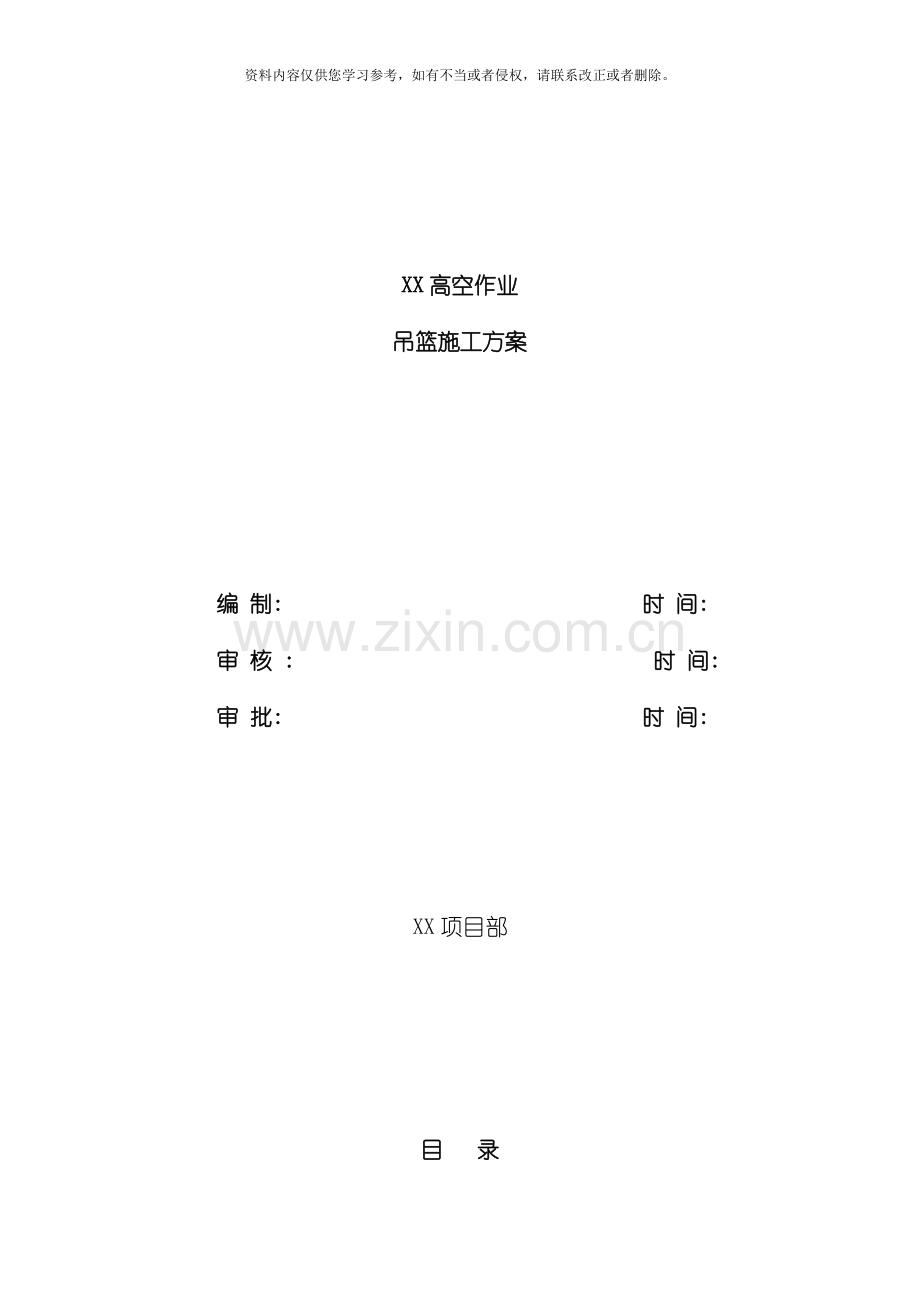

XX高空作业
吊篮施工方案

编 制: 时 间:
审 核 : 时 间:
审 批: 时 间:

XX项目部

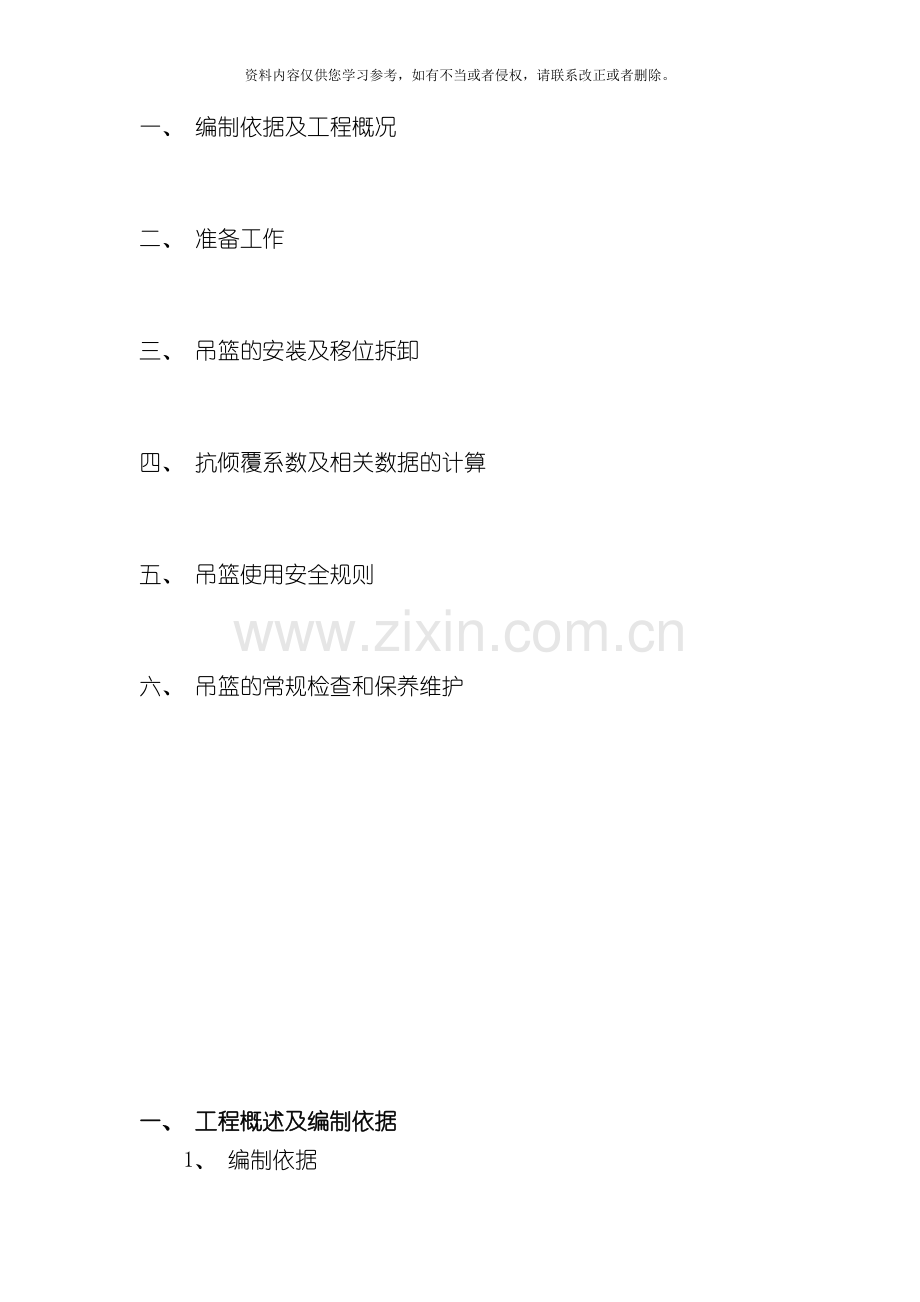

目 录
一、 编制依据及工程概况

二、 准备工作

三、 吊篮的安装及移位拆卸

四、 抗倾覆系数及相关数据的计算

五、 吊篮使用安全规则

六、 吊篮的常规检查和保养维护

一、 工程概述及编制依据
1、 编制依据
( 1) 、 《建筑工程施工质量验收统一标准》( GB 50300 ) ;
( 2) 、 《高处作业吊兰》 (GB19155- );
( 3) 、 《建筑施工手册》第四版;
( 4) 、 本单位所具备的施工技术力量和管理能力及长期施工生产中总结、 验证的施工方法。
2、 工程概况
( 1) 、 工程简介
本工程为XX房地产开发有限公司开发的XXX广场
酒店楼, 位于XX。
( 2) 、 建筑设计
工程地点
XX
工程名称
XX
建筑设计使用年限
3类50年
建筑防火等级
一类
耐火
等级
一级
建筑抗震设防烈度
6度
结构
形式
框架-剪力墙结构
防水
等级
屋面二级
地下室一级
建筑高度
97.75m ( 室外地坪至女儿墙)
建筑面积
60600m2
其中
地下
45697 m2
地上
14903 m2
建筑设计标高
±0.000＝320.85
层
高
首层6m; 二至四层5.4m; 五至二十三层3.6m; 二十四层3.8m

二、 准备工作
1、 现场准备工作:
( 1) 、 吊篮进场根据场地大小, 实际工程需求数量分批次进场。
( 2) 、 在建筑物预备380V电源。
( 3) 、 为了减少往楼顶搬运吊篮配件的强度, 提高安装速度, 塔吊或者升降机等辅助运输设备的, 应予以配合。
( 4) 、 建筑物顶部具备基本平整条件( 不需要预埋任何件) 。已做防水保护层, 需准备木板若干, 以加强成品的保护。
( 5) 、 建筑物顶部如有其它杂物, 应清理干净, 便于吊篮安装或移动。由于电动吊篮移动方便、 灵活、 使用效率高, 没有其它特殊要求。
(6) 、 吊篮公司派吊篮技术人员负责指导安装, 施工队工人负责搬运、 协助吊篮的安装、 拆卸。
(7)、 搬运: 水平搬运包括平台、 绳坠锤、 电器系统; 垂直搬运
钢丝绳时轻拿轻放, 避免钢丝绳断丝、 弯曲和变形。
2、 人员准备
(1)、 操作人员必须系好安全带。
(2)、 操作人员必须身体健康, 18岁以上人员能适应高空作业,
经过培训, 掌握吊篮操作的有关规定。
( 3)、 操作人员必须熟知《吊篮安装使用规程》。
( 4) 、 严禁操作人员违章操作。
( 5) 、 人员每天必须清扫吊篮篮体杂物, 减轻吊篮自重, 以保证安全施工。
三、 设备的型号及主要技术参数:
型号性能
ZLD800
额定载重
800
升降速度
7—9
平台尺寸
3×(2500×600×1120)
悬挂机构标准伸出量( mm)
1500
提升机
电机型号
YEJ100L1-4F33
电机功率( KW)
2×2.2
电压( V)
380
制动力矩( N.m)
16
钢丝绳
6×19W+IWS-8.3
质量
悬吊平台( kg)
320
悬挂机构( kg)
300
提升机( kg)
2×85
配重( kg)
40块×25公斤

四、 吊篮的安装及移位拆除
根据工地项目的建筑平面图和甲方施工要求, 结合现场实际情况吊篮需在主楼11层安装, 等主体封顶后再倒上楼顶进行再次安装。
电动吊篮的安装:
( 1) 装地面选择水平面, 遇有斜面时, 应该修整铺平。
( 2) 将插杆插入三角形的前支架内, 根据女儿墙( 或其它障碍物) 的高度调整插杆的高度, 用螺栓固定。将插杆插入后支架套管内, 插杆的高度与前支架高度等高, 用螺栓固定, 前、 后支架完成安装。
( 3) 将前梁、 后梁分别装入前、 后支架的插杆内, 用中梁连接, 前、 后座间距离在场地的允许下, 尽量调整至最大距离。将上支柱安装在前支架插杆上。
( 4) 安装加强钢丝绳, 调节螺旋扣的螺杆, 使加强钢丝绳绷紧, 使前梁略微上翘3-5厘米, 产生预应力, 提高前梁刚度。再将工作钢丝绳、 安全钢丝绳分别固定在前梁的悬挂机构架上, 在安全钢丝绳适当处安装上限位块。
( 5) 检查上述各部件安装是否正确, 确认无误后, 将悬挂机构安放在工作位置, 前梁伸出端悬伸长度为1.5米。两套悬挂机构内侧之间的距离应等于悬吊平台的长度。配重均匀放置在后支架底座上, 上紧防盗螺栓, 将工作钢丝绳、 安全钢丝绳从端部放下, 此过程中注意钢丝绳的缠绕现象。
安装图示:

悬挂机构安装图

悬吊平台的安装、 调试:
⑴将底板垫高200m以上平放, 各基本节对接处对齐, 装上篮片放于工作面一侧, 用螺栓联接, 预紧后保证整个平台框架平直。
⑵将提升机安装在侧篮两端, 安装时注意使安全锁支架朝向平台外侧。
⑶装成后均匀紧固全部联接螺栓。
安装图示:

提升机、 安全锁、 电器箱的安装:
⑴将提升机安装在悬吊平台的安装架上, 用手柄、 锁销、 螺栓固定。
⑵将安全锁安装在安装架的安全锁安装板上, 用螺栓紧固( 安全锁滚轮朝平台内侧) 。
⑶拧下安全锁上的六角螺母, 将提升机的上限位行程开关安装在该处。
⑷将电器箱挂在工作平台后篮片的中间空档处, 将电动机插头、 手握开关插头分别插入电器箱下部相应的插座内( 下限位行程开关安装在提升机安装架下部的安装板上) 。
⑸各航空插头分别插入电器箱下面对应的插座内, 所有航空插头在接插过程中必须对准槽口, 保证插接到位, 以防止虚接损坏。确认无误后连接电源。
穿绳检查:
将电器箱面板上的转换开关拨至待穿钢丝绳的提升机一侧, 工作钢丝绳从安全绳的限位轮与档环中穿过后插入提升机上端孔内, 启动上行按钮, 提升机即可自动卷绕完成工作钢丝绳的穿绳进位( 穿绳过程中要密切注意有无异常现象, 若有异常, 应立即停止穿绳) 。工作钢丝绳到位后, 将自动打开安全锁, 然后安全钢丝绳从安全锁的上端孔插入。( 另一侧提升机操作过程相同)
注意: 必须先将工作钢丝绳和安全钢丝绳理顺后才能分别插入提升机的安全锁, 以免钢丝绳产生扭曲。
重锤的安装:
重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳, 防止悬吊平台在提升机时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时, 将两个重锤上的拉环用钢丝卡子捆绑在主付钢丝绳上离开地面15cm, 且钢丝绳垂直绷紧。
安全绳和绳卡的安装:
在吊篮安装完毕使用以前, 必须从屋面垂下一根独立的安全绳, 安全绳在楼顶的攀挂点必须牢固, 切不可将安全绳攀挂在悬挂机构上面, 顶部挂完后安全绳放置于吊篮的中间, 自锁器直接安装在安全绳上面, 施工人员在施工中必须将安全带挂在安全绳上的自锁器上。
通电、 检查:
⑴通电前检查:
①电源是380V三相接地电源, 电源电缆接出处可靠固定。
②顶面悬挂机构安放平稳, 固定可靠, 连接螺栓无松动, 平衡配重块安装可靠。
③钢丝绳连接处的绳扣装夹正确, 螺母拧紧可靠。
④悬垂钢丝绳应分开, 无绞结、 缠绕和折弯。
⑤提升机、 安全锁及悬吊平台安装正确、 连接可靠, 连接螺栓无松动或虚紧, 连接处构件无变形或开裂现象。
⑥电缆接插件正确无松动, 保险锁扣可靠锁紧。
⑦电缆施工立面上无明显突出物或其它障碍物。
⑵通电后检查及要求:
①闭合电箱内开关, 电气系统通电。
②将转换开关置于左位置, 分别点动电箱门及操纵开关的上升和下降按钮, 左提升机电机正反运转。
③将转换开关置于右位置, 分别点动电箱门及操纵开关的上升和下降按钮, 右提升机电机正反运转。
④将转换开关置于中间位置, 分别点动电箱门及操纵开关的上升和下降按钮, 左、 右提升机同时正反运转。
⑤将转换开关置于中间位置, 启动左右提升机电机后, 按下电箱内上紧停按纽( 红色) , 电机停止转动。旋动紧停按钮使其复位后, 可继续启动。
⑥将转换开关置于中间位置, 启动左右提升机电机后, 分别按下各行程开关触头, 电机停止运转。放开触头后, 可继续启动。
⑦然后上下运动吊篮3-5次, 每次的升高高度约为3米。最后再次检查各连接点的安装情况。
注意事项:
⑴吊篮安装过程中, 必须注意工作中的自检和互检, 并重点检查与吊臂连接处每根钢丝绳有4个卡扣, 要特别注意各连接点的螺栓和弹垫及平垫是否齐全和牢固。
⑵在施工完毕后必须断开电源总开关。
验收、 交接:
安装完毕后, 组织有关人员进行验收检查, 双方确认, 签置验收确认单, 由相关人员签字方可投入使用。
移位: 将钢丝绳从提升机和安全锁内抽出, 并抽回屋面; 再将支架、 钢丝绳和配重用施工电梯或塔吊运到目的楼面, 并相应移动吊篮篮体;
拆除:
⑴拆除前对吊篮进行全面检查, 记录损坏情况。
⑵吊篮的拆除步骤:
①将平台停放在平整的地面上, 拆下绳坠锤;
②切断电源;
③将电缆从临时配电箱和吊篮上拆下, 并卷成圆盘;
④将钢丝绳卸下拉到上方, 并卷成圆盘扎紧;
⑤最后卸屋面悬挂装置, 并做好保护工作。
四、 相关验算、 验收
( 1) .验算:
1. 屋面悬挂机构的受力说明: 该悬挂机构的力学模型为超静定系统, 用实验的手段将该系统进行了系统检测。为了明确起见, 我司将由北京市建设委员会指定的检测机构出据的《检测报告》附于文后。
2. 钢丝绳的受力检验: 我司吊篮采用的是江阴法尔胜钢丝绳厂生产的Φ8.3mm航空用钢丝绳,抗破断拉力64KN。
3. 吊篮系统钢丝绳最大拉力校核, 应满足N≥S·a/W≥9条件。其中S-单根钢丝绳理论破断拉力, a-钢丝绳数量, W-额定载荷 ( 吊篮平台自重, 电箱=575) N-安全系数。
4. 已知S=64KN a=1根钢丝绳 W=575×9.8÷1000=5.64KN
5. 核算结果: N=S·a÷W=64KN×1÷5.64KN = 11.34 ﹥9 满足安全条件。
6. 且W+人+材料=575+2×75+50=775×9.8÷1000=7.59KN＜64KN因此钢丝绳安全。
7. 悬挂机构力矩平衡计算
8. 根据国家标准要求, 吊篮系统抗倾翻安全系数不得小于2。
9. 简图:
10.
11. 抗倾翻系数应满足N= M2 / M1 ﹥2 条件。其中M1-吊臂力矩, M2-抗倾翻力矩。
12. 按前吊臂长L1-1.5米, 后为L2-4米, 单臂吊重=按物料重+篮框自重计算。
1) G1=最大物料重( 包含施工人员) =800÷2=400kg G2 =篮框及附件自重=300kg
2) M1=( G1＋G2) ×L1×9.8=( 400+300) ×1.5×9.8=10290牛·米
3) G3=单边支架配重=500kg G4= 后支架等自重=76kg
4) M2=( G3＋G4)×L2×9.8=(500＋76)×4×9.8=22579.2牛·米
13. 核算结果: N= M2 / M1=22579.2÷10290=2.19﹥2 符合国标要求。
电缆及电箱的选择
14. 我公司电动吊篮的电机各参数如下:
i. 额定功率: 2.2KW, 额定电流: 5.9A; 依据”机电设备设计手册”的推荐值, 我司选用5×2.5五芯电缆, 该电缆的额定电流值为15A。
ii. 按一幢楼10台吊篮计算, 总体总功率约为44KW , 依据电工手册: I=P/U=30000/380=78.9A; 选用250A的空开及100A的漏电开关。若每吊篮台数多, 可增加电箱数量。
2.验收:
( 1) 安装负责人进行自检, 并填写检查单;
( 2) 指派检查人员对吊篮安全运行进行检查验收, 其内容如下:
①平台及悬挂机构, 安装是否符合要求;
②配重的重量及块数是否符合要求;
③悬挂机构的抗倾覆系数是否小于2;
④挑梁外伸是否符合要求;
⑤电器系统有无安全保护装置, 电缆有无破损;
⑥安全锁及提升机是否正常。
( 3) 使用前必须会同总承包单位安全监督员、 机电管理工长, 监理单位专业监理单位专业监理工程师联合检查, 验收合格方可投入使用。
( 4) 需办理备案手续时, 经上述各方检查合格后, 还需到相应主管部门备案并出具备案证书后方可投入使用。
( 5) 工作钢丝绳及电源电缆
工作钢丝绳和安全钢丝绳都是承受吊篮载荷的主要元件, 因此对采用的钢丝绳有严格要求( 6×19W+IWS-8.6) 。吊篮的钢丝绳均采用镀锌钢丝绳, 具有强度高, 防锈性功能。为防止绳头松散和便于穿入提升机、 安全锁, 钢丝绳在按选用长度截断后, 其两端经过特加工, 穿入端经焊结后修磨成弹头装锥体。
电源电缆连接于电源和电箱之间, 是为悬吊平台升降输送电能的导体。
五、 吊篮使用安全规则
1.( 1) 每天使用前必须按日常检查要求进行检查, 并进行空载运行, 确认设备处于正常状态后方可进行施工作业 。每天工作结束后, 按日常要求维护保养。
( 2) 吊篮内载荷应尽量保持均匀, 严禁超过额定载荷。正常施工时, 工作载荷应不大于载荷的80%, 严禁长时间满载使用或用作起重运输进行频繁升降。
( 3) 平台在升降运行中, 应保持钢丝绳垂直状态, 钢丝绳不得有折弯、 鼓起和沾附砂浆杂物。严禁在升降中使用安全锁制动或进行施工作业。
( 4) 作业完毕或过夜时, 悬吊平台应放在最底层位置, 固定。
( 5) 施工现场眼睛利用吊篮或钢丝绳作为电焊期弧或接线回路。利用吊篮进行气焊作业时, 严禁在吊篮平台内放置氧、 乙瓶等易爆物品。
( 6) 吊篮在正常施工作业期间, 应按要求进行定期检查, 并进行维修保养。
( 7) 检修或更换电器件时应切断电源, 吊篮维修必须严格遵守地方维修原则和由指定专职人员进行, 严禁非指定专职人员擅自拆检和在空中进行拆检。必须进行空中拆检时, 维修人员必须采取可靠的安全措施后方可进行。
( 8) 吊篮在使用、 检查中发现故障、 变形、 磨损、 腐蚀、 损坏及异常情况下, 应立即停止使用, 由专职人员及时进行维修和更换损坏零、 部件, 经检查测定正常后方可继续使用。严禁吊篮带”病”运行。
2、 作业人员的条件及标准
对于吊篮的操作人员必须满足以下条件:
( 1) 年龄18周岁, 初中以上文化程度。
( 2) 无不适应高处作业疾病和生理缺陷
( 3) 作业时应佩带安全帽, 使用安全带, 安全带上的自锁钩应扣在单独悬挂在建筑物顶部牢固部位的保险绳上。
( 4) 酒后、 过度疲劳、 情绪异常者不得上岗。
( 5) 操作人员必须有二人, 但不准超过三人; 不允许单独一人进行作业, 以便突然停电时, 能够分别操作手动滑, 将装置安全落地。
( 6) 操作人员上机操作前, 必须认证学习和掌握使用说明书。必须按检查项目检验合格, 使用中严格执行安全操作规程。
( 7) 操作人员必须在地面进行吊篮平台, 不得在空中攀缘窗口出入, 而且不允许作业人员从一悬挂平台跨入另一悬挂平台。
( 8) 作业人员发现事故隐患或者不安全因素, 有权要求使用单位采取相应劳动保护措施。
( 9) 操作人员不得穿拖鞋或塑料底等易滑鞋进行作业。
( 10) 严禁在雨、 雪、 雾天进行作业。工作处阵风风速大于8.3m/s( 相当于5及风力) 时, 操作人员不准上篮工作。夜间不准施工。
( 11) 吊篮正常工作电压就保持在380+38V范围内。当现场电源电压低于342V时, 不得进行作业。吊篮的最大载重量不得超过定在重量80%。
( 12) 吊篮使用现场距整机10m范围内不得有高压线及高压装置。
六、 吊篮的常规检查和保养维护
1、 安全检查:
( 1) 主要受力构件( 悬吊平台、 悬挂机构) 是否永久变形, 焊缝有否裂纹;
( 2) 构件病状链接处紧固处有否失落或松动;
( 3) 悬挂机构是否安装可靠稳妥, 配重是否符合要求;
( 4) 钢丝绳是否严重锈蚀, 是否松股、 扭结或严重断线, 钢丝绳夹紧师傅正确可靠;
( 5) 升、 降( 包含手动滑降) 运行是否正常, 电磁制动运器间隙是否符合要求;
( 6) 运动机件动作是否正常, 有否运行受阻现象, 有否异常噪音、 电机发热或冒烟、 焦味产生;
( 7) 减速箱及传动装置有否按要求加注或更换润滑油;
( 8) 有否按要求装妥限位块和钢丝绳重锤。
2、 日常检查( 附吊篮日常检查表)
3、 定期检查
( 1) 吊篮工作一定时间后, 应进行定期检查, 并作好检查记录。断丝、 松股、 弯曲等情况进行一次全面检查, 如达到报废标准, 应予报废更换。
( 2) 每工作二个月后应安全检查要求进行一次全面检查, 并检查电磁制动器摩擦片磨损情况和电缆线破损情况。
( 3) 每工作六个月必须对安全锁进行一次检测标定, 用户如不具备条件时应送生产厂家检测标定。
( 4) 每工作六个月必须由专职人员对提升机进行开箱拆检, 更换磨损件。对电气系统各电气元件及接线可靠性进行检查。
4、 保养维护
( 1) 每天工作结束时, 做好悬吊平台、 钢丝绳和悬挂机构的清洁工作, 清理各种垃圾、 涂料及表面沾附灰浆杂质。
( 2) 吊篮( 特别是电气系统) 应采取防水、 防潮措施, 防止受潮进水造成电气短路。
( 3) 地面多余钢丝绳应盘放扎好。吊篮拆除后, 应将各种绳索、 电缆线盘好, 部分构件放齐, 链接件 , 妥善存放, 防止腐蚀、 变形和散件。
( 4) 安全锁每次使用后, 应加防锈油, 保持动作灵活。
( 5) 提升机传动装置首次使用三个月后更换润滑油, 以后每月加一次润滑油, 每六个月或一年换一次润滑油。安全锁活动部位每月加一次润滑油。
( 6) 电气线路、 电气元件及电线接点处不惜保持干燥、 清洁, 不得有油污积垢。
( 7) 在安全、 日常、 定期检查中和作业过程中, 发现故障、 磨损或异常时, 应立即停止使用, 由专职人员进行检修, 严禁吊篮”带病”使用。
( 8) 建立吊篮设备档案, 保持吊篮正常完好。
吊篮日常检查表
项目
标记
内 容
检查次序记录
1
2
3
4
5
6
7
钢丝绳
■
有否损伤( 乱丝、 毛刺、 断丝、 压痕、 变松、 松散)

★
有否沙浆等杂物

■
锈蚀情况

生命绳
★
有否断股、 腐蚀等损伤现象

★
安全绳自锁是否灵活

悬 挂
机 构
★
配重块有无散失、 缺损

★
悬臂梁架连接是否可靠

★
扶手栏杆是否松动

安全锁
★
动作是否可靠、 灵敏

电 气
系 统
★
开关动作是否正常

★
插头、 插座、 指示灯是否完好

★
电缆线有否破损

□
电气装置有标牌是否完好

限位器
★
动作是否可靠、 灵敏

提升机
★
提升机与悬吊平台的连接是否松动、 裂纹、 变形, 是否异常声音和振动

运 动
试 验
★
将悬吊平台升至离地面2-3M作上下运动2-3次, 运动是否正常

备 注

评价及
处 理

注: 表中”记录”栏中, 用”○”表示完好, 用×表示有问题
提升机和运行试验检查, 应在前面项目检查完毕, 并整改合格后在进行。
有””标记的, 应立即整改;
有””标记的, 应限期整改;
有””标记的, 按标准规定报废。
设备编号: 检查人员: 日期: 年 月 日
吊篮主要用于高层建筑施工的装修作业, 用型钢预制成吊篮架子, 经过钢丝绳悬挂在建筑物顶部的悬挑梁( 架) 上, 吊篮可随作业要求进行升降, 其动力有手动与电动葫芦两种。
( 一) 施工方案
1. 使用吊篮脚手架应结合工程情况编制施工方案。
( 1) 吊篮脚手架的设计制作应符合JG/T5032-93《高处作业吊篮》及《编制建筑施工脚手架安全技术标准的统一规定》, 并经企业技术负责人审核批准。
( 2) 当使用厂家生产的产品时, 应有产品合格证书及安装、 使用、 维护说明书等有关资料。
2. 吊篮平台的宽度 0.6m, 长度1m。(兴鸿名城最小的操作空间为1.2m*1.2m, 又因为南楼有上处立管安装要从楼顶放置, 需从电梯进入, 且电梯门宽为0.8m。)
3. 吊篮脚手架的设计计算:
( 1) 吊篮及挑梁应进行强度、 刚度和稳定性验算, 抗倾覆系数比值≥2。
( 2) 吊篮平台及挑梁结构按概率极限状态法计算, 其分项系数: 永久荷载γG取1.2, 可变荷载γQ取1.4, 荷载变化系数γ2取( 升降工况) 取2。
( 3) 提升机构按容许应力法计算, 其安全系数: 钢丝绳K=10, 手扳葫芦K≥2( 按材料屈服强度值) 。
4. 施工方案中必须对阳台及建筑物转角处等特殊部位的挑梁、 吊篮设置予以详细说明, 并绘制施工详图。
( 二) 制作组装
1. 悬挑梁挑出长度应使吊篮钢丝绳垂直地面, 并在挑梁两端分别用纵向水平杆将挑梁连接成整体。挑梁必须与建筑结构连接牢靠; 当采用压重时, 应确认配重的质量, 并有固定措施, 防止配重产生位移。
2. 吊篮平台采用焊接或螺栓连接, 不允许使用钢管扣件连接方法组装。吊篮平台组装后, 应经2倍的均布额定荷载试压( 不少于4h) 确认, 并标明允许载重量。
3. 吊篮提升机应符合JG/T5033-93《高处作业吊篮用提升机》的规定。当采用老型手扳葫芦时, 按照《HSS钢丝绳手扳葫芦》的规定, 应将承载能力降为额定荷载的1/3。提升机应有产品合格证及说明书, 在投入使用前应逐台进行动作检验, 并按批量做荷载试验。
