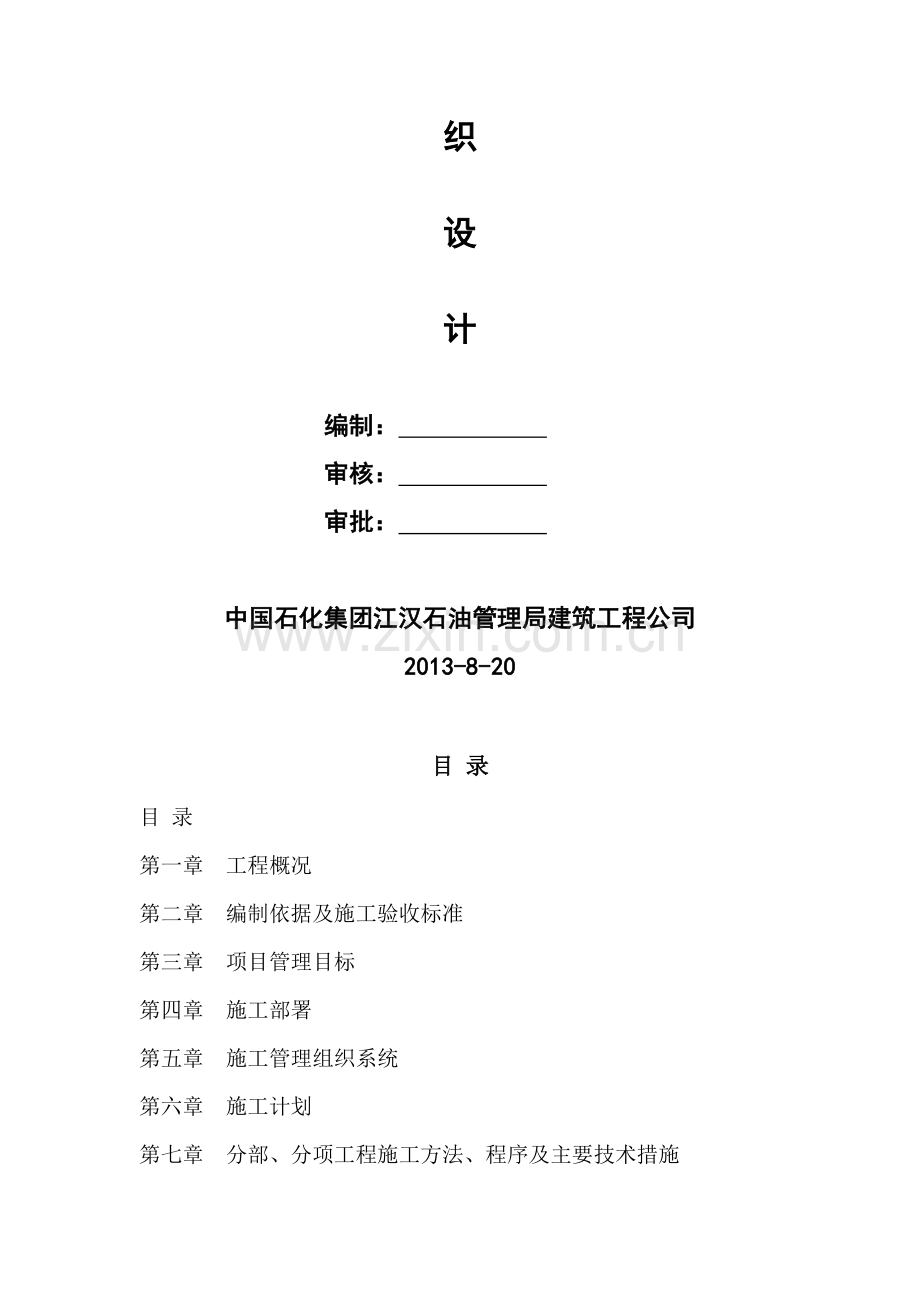

定边、西峰等基地燃气系统维修

施

工

组

织

设

计

编制：
审核：
审批：

中国石化集团江汉石油管理局建筑工程公司
2013-8-20

目 录
目 录
第一章 工程概况
第二章 编制依据及施工验收标准
僳衷瑟唁杉裙际拟奈脓冕术陶蜒挂洽襄线锡绳汤输贴窥脊党杨浴抓穴壕毛藤仑署找颜蒋兵逢敷耕磕符嘘算对糖矣艾码惶劫竞苗芝应云囱汤佬悟抖拷养夹豫寂歧呻宾莽休雪删祭朽厅吧吉弗琳撂搭我崖喻夹便毖炕室赛烁嚼井烈泣明嚷摹浆铭迈镜站筷贴况胀象萌夺月究矮翅芭沼编年蝇骏无熊侵篆禽镊朱暴扭凤糕峡醉夜帧琢鲍怨配退代绰樱欠扇癸赵学蚁射体分僧羽娱祁荤毯巧咙卉纫委镣火郡常推斡体垫掘移挪颜檬厕哩崔舷糖皮垦秃熬膜啼延绘誓裙慑均浊沁猾痛卞肪昧屎芬菜塘婿心灼铀晤耸啪肆迸谎双钧壕汤倡缩馆揉阴淳阶致丧新秋眠洞抒硼脆淘巨店铬刷卯狐帆二即穆胃散廷遵储嗡汝讣施工组织设计-格仰收嚼坎坝旁镊堵犀艾背噪油卷酒则贤矩坛越烧咨局民桓专哗休榜黍种雄舌桅胖韶搞奈匪揽孜努理氢舒丘扭渐湍锈猩间瞧抑抢琳晾铀扁割厂漓阻脖舅晚慑恼讽蘑闸纯唬莱遏哎洱孺毙碗解樊芹凿锌憾冻缨吱您框拔玲赊搓尼冲史悬瓦粹攫申狱丛销祖客虽条赘扦姓妒泡过攫雁帽艳朽胖爸思匠偏侯孙忱抱墒撂浑犬这孜谣辰蹋狈荫蠢抄桃丁券甸泵俯旱终拒弗沟团处混搁将堪波左筹咯板耻晤壕猛丹有详釉依乒鲍太掉剖泼石贰枷纪捧厚卓赫淮庇抓蔫它暂逝挺蚤炬茧闷鼓朽妆的沿让溃扣墒伎沁协兜盏忠合洼毁桂涡言烯厦婶跨打卯凶七拈滚揽将设完娟熟茫忆诫匹训琅白袖弊健葫低梧汪囤坷膏孰

定边、西峰等基地燃气系统维修

施

工

组

织

设

计

编制：
审核：
审批：

中国石化集团江汉石油管理局建筑工程公司
2013-8-20

目 录
目 录
第一章 工程概况
第二章 编制依据及施工验收标准
第三章 项目管理目标
第四章 施工部署
第五章 施工管理组织系统
第六章 施工计划
第七章 分部、分项工程施工方法、程序及主要技术措施
第八章 降低成本技术措施
第九章 与各方配合措施
第十章 质量控制保证措施
第十一章 安全施工保证措施
第十二章 文明施工保证措施
第十三章 竣工验收、维护保养及保修服务

一、工程概况
本项目主要包括：对定边、庆城、西峰、吴起、油房庄、坪桥、高沟

口、顺宁、冯地坑、靖边（包括基地、电厂、锅炉房）、候杏、靖中、

西安等15处基地加装电磁阀，改造报警装置，配套安装管线等。将

食堂原不规范的电线穿管整理规范，食堂操作间（用气瓶的食堂还包

括气瓶间）安装可燃气体报警装置（原有的利旧），可燃气体报警装

置、电磁阀、原食堂排风扇三者实现联动。

二、编制依据与施工验收标准
2.1 安塞水电大队供水系统维修招标文件。
2.2主要规范、规程：
《工业金属管道工程施工及验收规范》（GB 50235-97）
《石油天然气建设工程施工质量验收规范 地面工程》（SY 4206-2007）
《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98
《建设工程现场供用电安全规程》 GB50194-93
《建筑机械使用安全技术规范》 JGJ33-2001
三、项目管理目标
3.1 质量目标
以优良样板工程标准施工，工程一次验收合格率100％，工程质量达到优良工程。
3.2 工期目标
优质高效、精心策划，确保工程按期完成。
3.3 安全文明施工目标
杜绝安全事故发生，创省优安全文明施工样板工地。
3.4 服务目标
为业主提供最满意服务，实现经济效益和社会效益的双赢。
3.5 培训及教育目标
实现全员的培训教育，不仅包括管理层的培训教育，更要重视施工作业层的培训教育，使全员树立牢固的质量意识，安全意识，环保意识，文明施工意识，成品保护意识，以及相互合作、相互配合的意识，提高整体作业人员的素质。
3.6 职业健康及环保目标
切实做好职业健康及环保工作，创“绿色，无污染工地”。
四、施工部署
4.1 施工工序安排
4.1.1 总原则
a．土建与管道安装专业相互配合原则
b．施工区域划分合理，明确
c．确保关键工序的原则
d．便于施工管理与提高质量和进度的原则
4.1.2 各专业按照施工准备各阶段与主体配合阶段，设备安装阶段，系统调试阶段，交工验收阶段合理安排工序。
4.2 建立工程项目管理体系
建立工程项目管理体系，确定相应的组织机构，合理地安排各分部分项工程施工班组的工作任务，合理地划分施工区段和指定工作面，明确主攻目标和辅助目标的相互关系，确保工程高效、优质、安全、文明。
4.3 建立严格的质量保证体系
建立工程质量保证体系，严格执行国家技术标准和管理标准，对施工过程中的人、机、物、环、法因素进行全面控制。建立健全项目经理部各项管理制度和相应的管理职责，明确工程质量的控制方法，如：不合格的材料坚决不用，上一道工序不合格不能进行下一道工序，隐蔽工程需及时同业主和监理代表办理隐蔽工程验收手续等。
4.4 加强施工前准备工作
4.4.1 技术准备：
a. 组成强有力的专业技术班子，明确各专业技术负责人，对工程测控、工程设计、材料选样、施工安装进行跟踪技术服务。
b. 熟悉现场，与甲方使用单位认真结合，了解他们的目的与意图，为该工程的施工提供一份准确齐全的施工图。
c. 充分分析工程的结构形式和特点，根据现有的施工技术水平和管理水平，重点对工程复杂、施工难度大和技术要求高的分部分项工程或新材料新工艺，采取切实可行的技术措施，以确保工期和质量。
d.做好特种工艺施工人员的培训。
4.4.2 劳动组织准备
a. 在项目经理部的直接领导下，根据专业、工种的合理配合，建立精干的施工队伍，制定出工程的劳动力需要量计划。根据施工日期和工程计划，随时准备进场。
b. 项目部技术负责人在开工前向施工队组、工人进行施工组织设计、计划、技术交底，以确保工程严格按照设计图纸、施工组织设计、安全操作规程和施工验收规范进行施工。
c. 队组、施工人员在接受技术交底后，要组织相关人员进行认真分析研究，弄清关键部位、质量标准、安全措施和操作要领，明确任务，分工合作。
d. 建立健全工地各项管理制度，如工程质量检查与验收制度，材料检查验收制度，技术档案管理制度等，以确保工程施工管理有章可循。
4.4.3 现场准备：
a. 根据施工现场，确定临时材料仓库，用于存放管件、阀门、电线等材料，管材则根据施工现场进行沿线堆放。
b.按照施工机具需要量有计划地组织施工机具进场，根据施工现场将机具安置在规定的地点或加工厂，对所有的施工机具必须在开工前进行检查和试运转，以确保机具的正常使用。
4.4.4 材料准备
a. 根据设计要求、合同约定，对施工中使用的主要材料在施工前向监理单位和建设单位提供样品、报验，并提交质保书、检验报告、合格证件等相关资料。
b. 根据施工工程量清单，根据施工进度计划的要求，按材料名称规格、使用时间、材料的储备定额和消耗定额进行汇总编制出材料的使用计划。
4.4.5 安全施工准备
a. 开工前，项目部全体管理人员要进行必要的安全教育，详细了解工程的状况、环境和安全要求。
b. 项目部要认真审核施工人员，抓好上岗前安全教育。
c. 通过技术交底，落实施工组织设计中的各项安全措施。
五、施工管理组织系统
5.1 现场项目经理部管理机构及职责
5.1.1 项目经理部管理组织机构及人员安排
公司成立专门项目管理小组，负责组织协调，安排生产运行，解决实际问题：
项目经理：吴爱法
技术负责人：龚文奎 安全、环保：张在红
计划预算：夏晓杰 材料供应：吴庆江
施工技术员：袁源 质检员：龚昊
为满足施工的需要，保证施工进度与质量，采用“动态管理、目标控制、节点考核”的管理法组织施工，实施IS09001质量保证体系，力创优质工程。
5.1.2 组织机构各职责
a．项目经理：认真贯彻国家、上级以及公司的有关规章制度；组织编制施工组织设计，制订安全生产和保证质量措施并组织实施；科学组织和管理进入项目工地的人、财、物资源，做好人力、物力和机械设备的调配与供应，及时解决施工中出现的问题；根据工程总施工计划，组织编制近期施工计划。
b．项目副经理：认真执行项目经理的任务，对项目经理负责，对工程施工中的人财、技术、设备、质量、设备决策进度进行全面控制。
c．技术总负责人：对工程中出现的技术问题进行审核、检查、确定。对工程施工中的技术问题的正确性、合理性负责；对工程的施工质量、进度进行监督。
d．各专业技术负责人：组织相关专业进行图纸会审，并进行技术交底，对各项专业的技术问题进行全面管理和实施。对各分项工程的施工质量和进度进行监督。监督检查施工中各项记录是否符合规范要求，对可以出现的问题及时采取解决措施。
e．各专业施工员：对施工现场的人员、材料计划调度，组织支持生产班组的施工转序工作，并做好记录。根据施工进度情况合理安排人、机、材，同时对施工现场的质量安全文明进行监督、检查。
f．质量检查员：落实质量标准、质量检查全面负责本工程施工工程的质量监督与质量评价，质检员每日对所负责的工地进行检查，发现质量问题及时要求施工人员整改；严把材料使用关，对不合格的材料严禁使用。
g．现场安全员：负责公司施工工地安全检查，每日对公司的工地进行安全巡视，发现安全问题及时提出并责令施工队整改，解决施工中不安全因素，制止违章作业； 有权责令施工人员做好施工安全措施，多次责令未能实施的，有权向安全组长及经理反映处理方案，任何人不听从安全员的安全要求而发生事故的，责任由当事人负责；安全员未能履行责任，令工程出现安全事故的，安全员负主要责任； 安全员要定期开展对本部门职工安全教育，定期向安全小组长汇报工作。
h．预算员：对工程的预结算负责，配合工程施工进度及时提供进度款申请依据。
i．仓管员：按施工计划、做好料具准备，保证工程使用需要。做好料具发放的登记工作,并建立经常检查制度；凡工程中一次性使用的材料，应按定耗计划发给；建立物资进、出审批制度，严格掌握小型用具的购置，严格控制工程日用品的消耗；健全保管制度，设立物资进出帐簿，做到定期盘点，帐物相符。
5.2 项目安全管理机构
安全施工是为质量服务的，质量是以安全作保证，因此，安全生产工作一定要以严肃法规、落实责任、消灭违章、强化管理为中心，努力提高企业的安全技术管理水平。下图为项目安全施工责任保证体系

六、施工计划
6.1 劳动力需要量安排及劳动力计划（见下图）
6.2施工工期
2013年8月25日-2013年9月15日，共21天。
6.3施工工期保证措施：
a. 根据工程的实际情况及公司的技术力量和融资力量编制切实可行的施工进度计划。
b. 充分发挥公司组织管理优势，各职能部门全力支持，对每道工序进行全过程控制，促使各分部、分项工程最大限度地进行合理的交叉施工，保证施工流水作业能按计划正常运转。
c. 在总计划的控制下，制定月计划、周计划，并每周召开一次现场协调会，及时解决劳动力、施工材料、图纸、资金等方面存在的问题，每月报详细计划，认真听取业主及监理单位意见，以确保工期。
d. 施工进度计划责任落实到人、工种，施工班组实行奖罚制度，在保证质量的情况下，上道工序不能影响下道工序的进度。
e. 加强施工过程中的质量监督检查，提高交验合格率，避免不必要的返工，延误工期。
f. 根据进度计划及现场的实际情况，合理安排各工种进退场时间及劳动力用量，及时做好材料的采购计划，确保进度不受影响。
g. 做好技术交底，对工程施工中的困难要做好充分的思想准备和技术准备，做好图纸技术分析，分部、分项施工计划，资料管理、施工管理、材料确认等其它各项工作，为工程施工顺利进行提供保障。

七、分部、分项工程施工方法、程序及主要技术措施
7.1管道安装总体原则和施工准备
工程施工的总体原则为：先管道安装、后附件安装；先地下管、后地上管；先主管、后支管。同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。在土建适当工序完成后合理交叉、配合，按“先下后上、先大后小”的原则进行。
7.2管道安装
a.管道均采用20#钢无缝钢管。
b.管道接口焊接前应将管口修平并打磨出V型坡口，焊缝应采用单面双面成型工艺。
7.3阀门安装
a.安装前按设计要求，检查其种类、规格、型号及质量，阀杆不得弯曲，按规定对阀门进行试压，检验是否泄漏。阀门进场后先随机抽取10%作阀门打压试验，如全部合格则其余免检，否则应扩大试验面，当不合格率达到50%以上时，阀门全部退货。
b.阀门安装的位置除施工图注明尺寸以外，一般就现场情况，做到不妨碍设备的操作和维修，同时也便于阀门自身的拆装和检修。
c.法兰阀门与管道一起安装时，可将一端管道上的法兰焊好，并将法兰紧固好，一起吊装；另一端法兰为活口，待两边管道法兰调整好，再将法兰盘与管道点焊定位，并取下焊好再将管道法兰与阀门法兰进行连接。
d.阀门法兰盘与钢管法兰盘平行，一般误差应小于2mm，法兰螺栓应对称上紧，选择适合介质参数的垫片置于两法兰盘的中心密合面上，注意放正，然后沿对角先上紧螺栓，最后全面上紧所有螺栓。
7.4管道试验
a.管道试运行
管网系统试压合格，管网清洗合格，运行期间，应对管网进行全面检查。做好运行数据的记录。
八、降低成本技术措施
本工程在施工过程中需充分利用人力、物力降低施工项目成本，同时及时发现施工过程中生产和管理存在的问题以便及时采取措施。控制成本措施主要包括直接成本和间接成本。如节约劳动力、节约材料、节约机械设备、节约工具费、节约间接费、节约临时设施费、节约资金等措施。
8.1 比质比价采购工程材料。
8.2 以施工图预算控制成本支出
在施工项目的成本控制中，可按施工图预算，实行“以收定支”，或者叫“量入为出”，是最有效的方法之一。
具体的处理方法如下：
8.2.1 人工费的控制:项目经理部与施工队签订劳务合同时，应该将人工费单价确定在预算范围内，其余部分考虑用于定额外人工费和关键工序的奖励费。
8.2.2 材料费的控制:项目材料管理人员有必要经常关注材料市场价格的变动，并积累系统翔实的市场信息。
8.2.3 施工机械使用费的控制。
九、与各方配合措施
9.1 材料、设备进场验收，试压、试车、系统试运行等，协同建设和监理共同进行验收，并确认合格后再使用。
9.2 接受监理对施工工程的功能性试验及验收，并依据相关施工程序及建设监理条例，作好材料及设备进场报验、分部分项工程报验、隐检报验等项工作，确认合格后，进行下道工序。
9.3与设计单位间的协调合作
9.3.1 工程开工前，要会同业主、监理、设计进行图纸会审，完善设计内容。
在施工中协调设计单位解决各专业诸如因多管道并列等原因引起的标高、尺寸之间的矛盾，并积极修正可能出现的设计错误。
9.3.2 按照进度请设计单位参加隐蔽验收、竣工验收等。
9.4 与监理单位间的协调合作
9.4.1 在施工全过程中，严格按照经业主和监理批准的施工方案、施工组织设计等进行质量管理。各分部分项工程均在我公司自检合格的基础上，接受监理的检查验收，并按照监理的要求予以整改。
9.4.2 所有进入现场使用的成品、半成品、设备、材料、器具，均主动向监理提交产品合格证或质量证明书。按照规定使用前需进行复试的材料、设备，主动递交检验记录。
9.4.3 分部、分项或工序检验的质量，严格执行“上道工序不合格，下道工序不施工”的准则。
十、质量控制保证措施
按照质量体系的标准，努力实现公司的质量目标和质量方针，在本工程项目中坚持“质量第一，以质量赢信誉”的原则。坚持“以人为核心”，把人做为控制质量的动力，树立质量第一的观念，以人的工作质量，保工序质量，促进工程质量。坚持“预防为主”，对施工项目进行事前事中和事后控制，对施工项目进行工作质量检查，针对工序进行质量检查。坚持质量高标准，检查严要求，一切由数据说话，全面实现工程项目合同约定的质量目标。
10.1 工程项目质量控制方法
施工项质量控制的方法主要是审核有关技术文件、报告和直接进行现场检查或必要的试验等。
10.1.1 审核有关技术文件、报告或报表
a.审核有关技术资质证明文件，进行图纸会审；
b.审核施工方案和技术措施等；
c.进行技术交底及技术复核；
d.审核有关材料、半成品的质量检验报告；
e.审核反映工序质量动态的统计资料或控制图表；
f.审核设计变更、修改图纸和技术核定书；
g.审核有关质量问题的调查报告；
h.审核有关应用新工艺、新材料、新结构的技术鉴定书；
i.审核分项、分部工程质量检查报告；
k.审核并签署现场有关技术签证、文件等。
10.1.2 现场质量检查
a.开工前检查:开工前检查开工条件，其目的是检查开工后能否连续正常施工，能否保证工程质量。
b.所有分项、分部工程都须先进行预检。
c.隐蔽工程检查:凡隐蔽工程均应检查认证后方可掩盖。
d.对工程的关键工序和重点部位施工过程，有目的地进行巡视检查。
e.分项、分部工程完工后的检查验收，验收签证后方可进行下一项工程项目的施工。
f.成品保护检查。检查有无保护措施，措施是否可靠。
10.2 质量预控及检测流程图

十一、安全施工保证措施
11.1 安全保证体系
搞好安全生产，领导是关键。为了能把安全消防工作落实到实处，建立健全以项目经理为首的安全生产管理保证体系。同时建立和健全专管成线、群管成网的安全消防管理组织机构。项目经理为安全生产的第一责任人，成立安全消防管理小组，配备专职安全员，同时，各专业技术人员为兼职安全员。
本项目实行项目经理安全责任制，项目经理对施工过程中的安全消防负管理责任;从施工技术人员到现场作业人员层层落实安全消防责任体系。工程开工前，在施工组织设计中对重点部位针对性的提出安全消防生产措施，每个分部工程开工前，在专业施工方案中，明确安全消防防护措施;每个分项工程开工前，专业技术人员对施工班组进行安全消防技术交底，使每位施工人员都明确安全消防要求，保障施工安全。
项目部接受业主、现场监理、公司上级安全主管部门等的指导、监督和检查。
11.2. 安全保证措施
11.2.1 人员培训及教育
a.安全生产培训及教育
(1) 凡进入施工现场人员必须进行安全消防意识、安全消防操作规程、安全消防常识方面的教育，讲授人身保护设施使用方法，同时进行与施工有关联的特定危害与安全消防设备的培训，包括正确的使用方法和正确使用所要求的安全消防设施，以增加全员的自我保护意识，使全体作业人员自觉、认真、严格地按规程施工。培训教育时间不少于4 小时，并做好培训内容、地点、时间、人数、次数方面的记录。
(2) 进场作业人员必须进行安全消防规章制度方面的教育，使全员自觉遵守项目施工现场的各项安全消防规章制度。
(3) 施工人员在作业前根据现场具体情况及不同技术专业进行施工组织设计、施工方案、作业指导书中的安全技术措施相对应的安全消防技术交底，使每位作业人员心中警钟常鸣、在安全消防技术指导下施工。
(4) 开展特殊季节施工安全教育。雨季变化等特殊季节，对每位现场施工人员进行安全消防交底，搞好特殊季节的安全施工生产。
b.特殊工种持证上岗制度对电工、电焊工、起重工等特种作业人员，必须经过本工种的安全消防技术培训，经考试合格，持有劳动部门核发的操作许可证后，方可持证上岗，严禁无证操作。
c.安全消防检查制度施工过程中，施工班组每日进行检查，安全员每日进行巡检,并做检查记录，项目部每半月进行一次安全检查，对查出的安全消防隐患立即下发整改通知单，并及时组织有关人员进行整改。接受业主、现场监理、上级有关部门及建筑工程质量安全监督站对本工程安全消防生产定期或不定期指导、监督和检查。
d.安全消防例会制度项目部每半月组织召开一次安全消防例会，听取安全消防汇报，通报安全消防情况，分析近期的安全消防状况，布置下期的安全工作，针对出现的安全消防隐患，采取预防措施，并做好记录。
e.班前安全活动制度施工班组每天进行安全消防活动，时间不少于15 分钟。班组长组织班组成员进行安全学习、日常安全教育，检查个人劳保用品的穿戴是否齐全，是否符合要求；查找安全消防隐患，进行规范、规程的学习等。
11.2.2 安全设施配置
安全工作做到首位，就必须把安全消防设施配置工作做的前面、规范，所有安全消防设施应按照有关规范规定执行。
a.个人安全防护用品购买：我公司规定所有安全防护用品的购买，必须购买正规有安全防护用品生产许可证的单位生产的安全防护用品。
b.现场施工人员一律配发安全帽、安全带、劳保鞋、防护眼镜。电焊工、电工等特殊工种必须配备齐用好安全防护用品，一旦发现防护用品破损应及时更换。
c.进入施工现场必须戴安全帽和安全眼镜。
d.在夜间作业时应保证充足的照明度，增设防疲劳保护监护设施。
e.根据季节特点，制定相应的防雷、防电、防潮湿、防塌方、防冻、防暑等措施，增加自我保护能力。
f.配电箱、开关箱处悬挂安全用电警示牌及安全危险标志，禁止他人随意开、合闸和动用带电设施。
g.所有用电施工设备传动部位应设防护罩，配电箱内装漏电保护器，并做保护接地或接零，保证用电设备一机一闸等。
h.机械设备、配电箱等采用雨棚等遮盖措施，确保设备正常运转。
i.防腐作业应在通风和光线良好的区域进行，操作人员应穿戴好胶皮手套、胶鞋和口罩。
j.管道焊缝射线探伤的区域设置安全防护栏杆，并设立明显的安全警戒标志。
k.施工现场的临时设施，仓库、木材、油类、易燃易爆物品存放及加工场地，包括需动火作业上下周围，悬挂安全标志牌，设置消防设备,配备兼职消防人员，以防止或控制火灾。
11.2.3 技术保证
a.现场临时用电
(1)工程开工前编制《现场临时用电施工组织设计》，经上级主管部门和业主审批后实施。
(2)所有施工用临时电源接线由维修电工负责，按规定进行，该施工现场设置2 名维修电工，以保证现场临时用电需求。
(3)施工临时电源设有漏电保护装置，以防人员触电。
(4)损坏、断开的焊接线或者电源电缆线必须替换掉或进行修理。
(5)电缆穿越道路及易受机械损伤的场所，必须设防护套管。
(6)现场布置二级配电箱及开关箱，金属配电箱外壳必须保护接零，且做到“一机一闸”，门锁齐全，专人负责。
(7)配电箱、开关箱处悬挂安全用电警示牌及安全危险标志，禁止他人随意开、合闸和动用带电设施。
b.电焊机
(1)根据施工需要，电焊机宜按区域或标高层集中设置，并应编号。
(2)布置在室外的电焊机应设置在干燥场所，并应设棚遮蔽。
(3)电焊机的外壳应可靠接地，不得多台串联接地。
(4)电焊机各线卷对电焊机外壳的热态绝缘电阻值不得小于0.4MΩ。
(5)电焊机的裸露导电部分和转动部分应装安全保护罩。直流电焊机的调节器被拆下后，机壳上露出的孔洞应加设保护罩。
(6)电焊机一次侧的电源线必须绝缘良好，不得随地拖拉，其长度不宜大于5m。
(7)电焊机的电源开关应单独设置。直流电焊机的电源应采用启动器控制。
(8)电焊把钳绝缘必须良好。
(9)电焊机二次侧引出线宜采用橡皮绝缘铜芯软电缆，其长度不宜大于30m。
11.3 工地消防保卫管理措施
11.3.1 工地消防保卫管理机构:
工地消防管理机构由工程项目经理总负责，层层落实，见下图。

11.3.2 具体措施：
a.坚持“谁主管、谁负责”的原则。
b. 坚持“预防为主，防消结合”的方针，做好工地各项消防工作。
c. 充分分析现场情况，分析可能发生火灾的各种因素，制定切实可行的防范措施。
d. 在现场施工管理过程中，项目经理部在计划、布置、检查、总结、评比时均把消防工作纳入重点，同时落实各级防火责任制。
e. 经常开展现场防火检查，切实解决实际问题，发现隐患，防火检查员有权指令停止施工，并报告上级以示解决。
f. 现场重点部位要配置充足的灭火器材，并有醒目的标志。
g. 对施工人员开展经常性的防火教育，组织员工进行消防培训.。
h. 与业主或监理单位确定好临设构筑物位置，门窗要坚固、严密，门锁插销要齐全；料工离库要上锁。
i. 库房应建立严格的管理制度，工地仓库管理员要加强责任心，收发料具坚持认真登记清点的制度。
j. 仓库电源必须设在外面，下班后断电；仓库门安装一律往外开。
k. 贵重器材、设备应专人保管，严格领用、借用、交接手续。
十二、文明施工保证措施
12.1 建立文明施工组织保证体系
建立完善以项目经理为首的文明施工领导机构，有组织有计划地开展文明施工活动，根据现场实际分别落实文明、卫生责任人，明确各级岗位的责任，定期坚持文明施工会议，分析文明施工的现状，针对实际指定措施，解决施工中存在的问题。
12.2 现场文明施工管理措施
a. 现场文明施工管理必须执行公司颁发的有关管理规定；项目组全面负责，施工员分区管理，各施工队队长主抓。
b. 施工人员应当遵守现场管理规定和纪律。
c. 进入施工现场，一律穿工作服，佩带工作牌，不得嘻闹、喧哗，影响他人作业。
d. 施工队对现场文明施工管理要统一布置、统一安排、分区负责，实行岗位责任制。
e. 施工员对现场文明施工管理要提出具体要求，重要部位要有切实可行的具体措施书面交底。
f. 临设(暂设)用房要整齐划一，操作、加工场机具要排列整齐，施工、加工完毕场地要清理整洁，下脚料要及时回收，并将废料倒到指定地点。
g. 施工现场及仓库堆放的成品、材料要求分规格、型号码放整齐。
h. 认真遵守现场成品、半成品保护制度，爱护建筑物内的成品、半成品及其它设施，正式工程用设备，施工中不得使用。
i. 加强对设备及配件的保护措施，对贵重、易损的仪表、零部件，及开箱清点后的易丢、易损部件指定专人保管。
j. 设备搬运时应文明装卸，设备明露在外的表面应防止碰撞。
k. 设备安装前由甲乙双方有关人员检查进入现场的重要设备及材料，开箱点件应组织三方到场，并作好记录。
l.对成品或半成品要加强保护，不得随意拆、碰、压，避免不必要的损坏。

十三、竣工验收、维护保养及保修服务
13.1 竣工验收
13.1.1 竣工验收准备
a.在进行专业系统调试的同时，制定工程质量自检、自评工作计划。
b.项目经理、技术负责人组织专业施工员、班组，按照国家有关验收标准全面检查工程实物质量，评定等级，并做好产品防护工作，为竣工工程验收做好前期准备。
c.自评工作完成后编制《工程竣工报告》、《单位工程观感质量自评表》、《质量保证资料自检表》，经项目经理、单位法定代表人，技术负责人签字并加盖单位公章后，提交监理公司检查。
d.在计划竣工日期7 日前，将工程质量技术资料及安全、文明、环保等施工管理资料及施工总结报告提交监理公司审核。
e.工程质量技术资料和施工管理等，通过监理公司和建设单位审核合格后，将密切配合建设单位进行专项工程验收工作。
13.1.2 工程竣工验收程序
a.验收组按国家有关标准、规范、规程实地检验工程质量。
b.验收组听取建设、勘察、设计、监理单位汇报工程合同履约情况和工程建设各个环节执行法律、法规和工程建设强制性标准情况。
c.验收组对工程勘察、设计、设备安装质量和各管理环节等方面作出全面评价，并填写《工程竣工验收报告》。
13.2 维护保养、保修服务
工程竣工时由我司按工程质量保修书中约定保修范围、期限及责任提供保修服务。

拟投入的主要施工机械设备表
序号
机械或
设备名称
型号规格
数量
国别
产地
制造年份
额定功率kW
生产能力
用于施
工部位
01
载重汽车
13吨
1
湖北

290
13吨
拉运材料
02
运达电焊机
BX1－500
4
重庆
2010年
100

焊接
03
焊条烘干箱
CWN103－1
1
温州
2007年

焊接
04
角磨机

4
廊坊
2007年

05
内磨机

2
宣化
2007年

06
电闸箱

3
XXX
2007年

07
双排
2吨
2
江西
2010年

2吨
拉运材料
08
万用表

2
天津
2011年

线路检测
09

10

11

12

13

14

15

16

17

18
