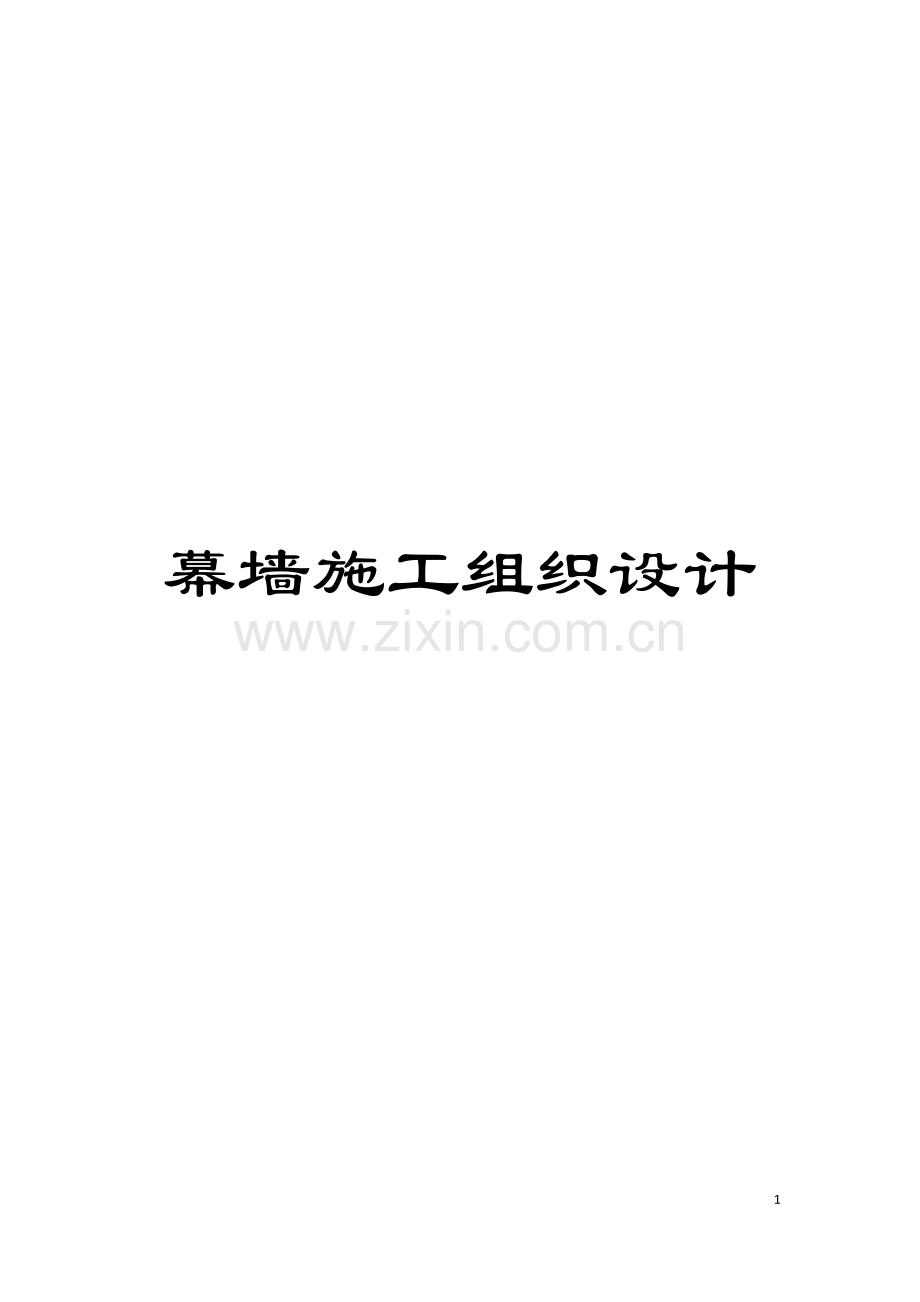

幕墙施工组织设计

116

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

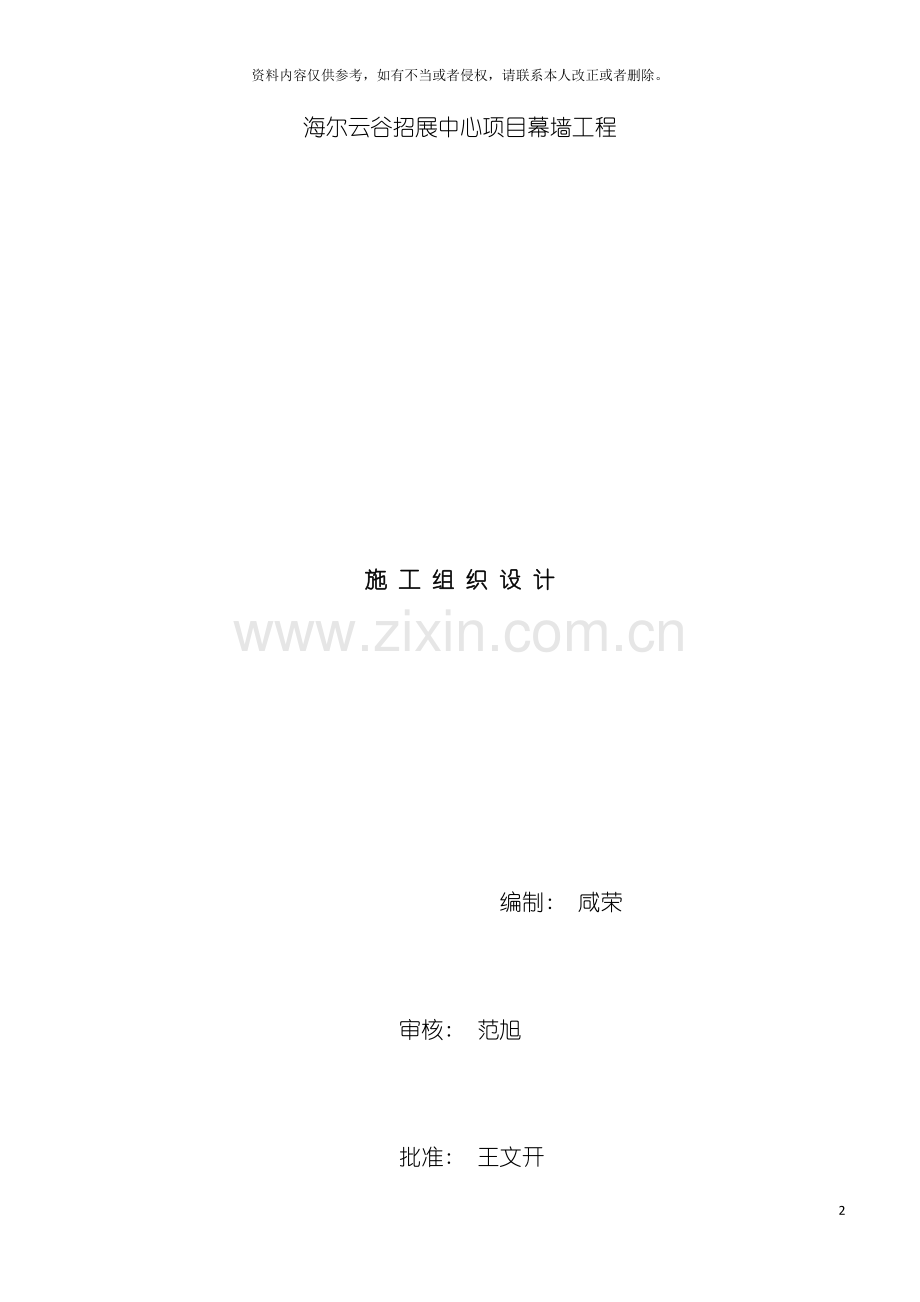

海尔云谷招展中心项目幕墙工程

施 工 组 织 设 计

编制: 咸荣

审核: 范旭

批准: 王文开

德才装饰股份有限公司

第一章、 编制说明
一、 使用范围及说明
1、 本施工组织方案仅适用海尔云谷项目招展中心幕墙工程。
2、 本施工组织方案是整个幕墙工程具体实施的指导性文件。
2.1施工人员必须熟悉、 掌握施工组织设计方案, 并根据其内容进行工程施工。
2.2对施工人员进行交底, 使施工人员清楚地了解、 掌握施工技术要求及施工的方法。
2.3在施工过程中应进行计划、 实施、 检查、 处理四个步骤。
2.4根据施工工程的实际情况, 适时进行内容的调整修改。
2.5将调整修改的内容及时报告业主、 总包和监理单位。
我司将本着”安全第一, 质量第一, 优化配置, 科学管理”的方针, 在确保工程工期的前提下, 保质保量、 圆满完成本工程施工任务。
二、 编制依据
1、 本工程的建筑图、 结构图、 效果图。
2、 国家及山东省、 青岛市现行的建筑法律法规及国标和行业规范。
3、 幕墙施工规范、 规程及标准
3.1幕墙设计规范:
《铝合金结构设计规范》GB50429-
《玻璃幕墙工程技术规范》JGJ102-
《建筑玻璃应用技术规程》JGJ113-
《建筑幕墙》GB/T21086-
3.2建筑设计规范:
《采暖通风与空气调节设计规范》GB50019-
《地震震级的规定》GB/T17740-1999
《钢结构防火涂料》GB14907-
《钢结构设计规范》GB50017-
《高层民用建筑钢结构技术规范》JGJ99-98
《高层建筑混凝土结构技术规程》JGJ3-
《高层民用建筑设计防火规范》GB50045-95( )
《高处作业吊蓝》GB19155-
《工程抗震术语标准》JGJ/T97-95
《工程网络计划技术规程》JGJ/T121-99
《公共建筑节能设计标准》GB50189-
《混凝土结构后锚固技术规程》JGJ145-
《混凝土结构设计规范》GB50010-
《混凝土用膨胀型、 扩孔型建筑锚栓》JG160-
《既有居住建筑节能改造技术规程》JGJ129-
《建筑表面用有机硅防水剂》JC/T902-
《建筑材料放射性核素限量》GB6566-
《建筑防火封堵应用技术规程》CECS154:
《建筑钢结构焊接技术规程》JGJ81-
《建筑隔声评价标准》GB/T50121-
《建筑工程抗震设防分类标准》GB50223-
《建筑工程预应力施工规程》CECS180:
《建筑结构荷载规范》GB50009- ( 、 局部修订)
《建筑结构可靠度设计统一标准》GB50068-
《建筑抗震设防分类标准》GB50223-
《建筑抗震设计规范》GB50011-
《建筑设计防火规范》GB50016-
《建筑物防雷设计规范》GB50057-94( )
《冷弯薄壁型钢结构设计规范》GB50018-
《民用建筑隔声设计规范》GBJ118-88
《民用建筑热工设计规范》GB50176-93
《民用建筑设计通则》GB50352-
《高处作业吊蓝》GB19155-
《工程抗震术语标准》JGJ/T97-95
《工程网络计划技术规程》JGJ/T121-99
《公共建筑节能设计标准》GB50189-
《建筑防火封堵应用技术规程》CECS154:
《建筑钢结构焊接技术规程》JGJ81-
《建筑工程抗震设防分类标准》GB50223-
《建筑工程预应力施工规程》CECS180:
《膜结构技术规程》CECS158:
《夏热冬冷地区居住建筑节能设计标准》JGJ134-
《夏热冬暖地区居住建筑节能设计标准》JGJ75-
《预应力筋用锚具、 夹具和连接器应用技术规程》JGJ85-
3.3铝材规范:
《变形铝及铝合金化学成份》GB/T3190-1996
《建筑用隔热铝合金型材-穿条式》JG/T175-
《建筑用铝型材、 铝塑板氟碳涂层》JG/T133-
《铝合金建筑型材第1部分基材》GB5237.1-
《铝合金建筑型材第2部分阳极氧化、 着色型材》GB5237.2-
《铝合金建筑型材第3部分电泳涂漆型材》GB5237.3-
《铝合金建筑型材第4部分粉末喷涂型材》GB5237.4-
《铝合金建筑型材第5部分氟碳漆喷涂型材》GB5237.5-
《铝合金建筑型材第6部分隔热型材》GB5237.6-
《铝及铝合金彩色涂层板、 带材》YS/T431-
《一般工业用铝及铝合金板、 带材》GB/T3880.1～3-
《铝型材截面几何参数算法及计算机程序要求》YS/T437-
《有色电泳涂漆铝合金建筑型材》YS/T459-
3.4金属板及石材规范:
《建筑装饰用微晶玻璃》JC/T872-
《建筑幕墙用瓷板》JG/T217-
《铝幕墙板、 板基》YS/T429.1-
《铝幕墙板、 氟碳喷漆铝塑板》YS/T429.2-
《铝塑复合板》GB/T17748-1999
《铝塑复合板用铝带》YS/T432-
3.5玻璃规范:
《镀膜玻璃第1部分: 阳光控制镀膜玻璃》GB/T18915.1-
《镀膜玻璃第2部分: 低辐射镀膜玻璃》GB/T18915.2-
《防弹玻璃》GB17840-1999
《浮法玻璃》GB11614-1999
《夹层玻璃》GB/T9962-1999
《建筑用安全玻璃第2部分: 钢化玻璃》GB15763.2-
《建筑用安全玻璃防火玻璃》GB15763.1-
《幕墙用钢化玻璃与半钢化玻璃》GB17841-1999
《普通平板玻璃》GB4871-1995
《热弯玻璃》JC/T915-
《压花玻璃》JC/T511-
《中空玻璃》GB/T11944-
《丙烯酸酯建筑密封膏》JC484-
《幕墙玻璃接缝用密封胶》JC/T882-
《彩色涂层钢板用建筑密封胶》JC/T884-
《丁基橡胶防水密封胶粘带》JC/T942-
《工业用橡胶板》GB/T5574-1994
《混凝土建筑接缝用密封胶》JC/T881-
《建筑窗用弹性密封剂》JC485-
《建筑密封材料试验方法》GB/T13477.1～20-
《建筑用防霉密封胶》JC/T885-
《防弹玻璃》GB17840-1999
《浮法玻璃》GB11614-1999
《夹层玻璃》GB/T9962-1999
《建筑用安全玻璃第2部分: 钢化玻璃》GB15763.2-
《建筑用安全玻璃防火玻璃》GB15763.1-
《建筑用硅酮结构密封胶》GB16776-
《建筑用岩棉、 矿渣棉绝热制品》GB/T19686-
《建筑用硬质塑料隔热条》JG/T174-
《聚氨酯建筑密封胶》JC/T482-
《聚硫建筑密封胶》JC/T483-
《绝热用岩棉、 矿棉及其制品》GB/T11835-
《硫化橡胶或热塑性橡胶撕裂强度的测定》GB/T529-1999
《橡胶袖珍硬度计压入硬度试验方法》GB/T531-1999
《修补用天然橡胶胶粘剂》HG/T3318-
《中空玻璃用弹性密封胶》JC/T486-
《中空玻璃用丁基热熔密封胶》JC/T914-
3.6紧固件
《钢丝绳铝合金压制接头》GB6946-1993
《螺纹紧固件应力截面积和承载面积》GB/T16823.1-1997
《紧固件机械性能不锈钢螺母》GB/T3098.15-
《紧固件机械性能螺栓、 螺钉和螺柱》GB/T3098.1-
《混凝土结构后锚固技术规程》JGJ145-
《混凝土用膨胀型、 扩孔型建筑锚栓》JG160-
3.7其它规范
《铝合金门》GB/T8478-
《铝合金窗》GB/T8479-
《推拉窗标准》GB8482-87
《地弹簧门标准》GB8479-87
《建筑门窗扇开关方向及开关标准》GB58285-1986
《铝合金门窗工程设计、 施工及验收规范》DBJ15-30-
《擦窗机》GB19154-
《防静电工程技术规范》DGJ08-83-
《建筑施工高处作业安全技术规范》JGJ80-91
《施工现场临时用电安全技术规范》JGJ46-1988
《建筑用岩棉、 矿渣棉绝热制品》GB/T19686-
《工程网络计划技术规程》JGJ/T121-99
《城市测量规范》CJJ8-85
《工程测量规范》GB50026-93
3.8材料标准
《铝合金建筑型材》GB/T5237-
《铝及铝合金加工产品的化学成份》GB/T190
《铝及铝合金阳极化氧化、 阳极氧化膜的总规范》GB8013-87
《碳素结构钢》GB700
《低合金高强度结构钢》GB1597
《结构用无缝钢管》GB8162
《优质碳素结构钢》GB669
《浮法玻璃》GB11614
《钢化玻璃》GB9963-88
《夹层玻璃》GB9962
《热反射玻璃》JC693-1998
《中空玻璃》GB11944
《建筑用硅酮结构密封胶》GB/T14683-93
《不锈钢棒》GB1220-92
《不锈钢丝绳》GB9944-88
《不锈钢冷加工钢棒》GB4226
《连续热镀锌薄板和钢带》GB2518-88
《铝及铝合金板材》GB3880-83
《不锈钢冷轧钢板》GB3280
《全玻璃幕墙支撑装置》JGJ133-
《涂装前钢材表面锈蚀等级及除秀等级》GB8923-88
《热喷涂金属件表面处理通则》GB11373-89
《金属和其它无机覆盖层热喷镀锌、 铝及其合金》GB/T9793-1997
《地弹簧》GB9296
3.9性能检测方法
《建筑幕墙空气渗透性能检测方法》GB/T15226-94
《建筑幕墙风压变形性能检测方法》GB/T15227-94
《建筑幕墙雨水渗透性能检测方法》GB/T15228-94
《建筑幕墙物理性能分级》GB/T15225-94
《建筑外窗空气声性能分级及其检测方法》GB8485
《建筑外窗保温性能分级及其监测方法》GB8484
3.10施工规范
《钢结构工程施工及验收规范》GB50205
《钢结构工程质量检验评定标准》GB50221
《气焊手工电弧焊及气体保护焊焊缝坡口工基本形式和尺寸》GB985
《埋弧焊焊缝坡口的基本型式与尺寸》GB986
《焊缝接头机械性能试验取样法》GB2649
《涂装前钢材表面除锈和除锈等级》GB8923-88
《钢结构防火涂料应用技术规程》CECS24
《钢结构防火通用技术条件》CECS24:90
《工程网络计划技术规程》JGJ／T121
《施工现场临时用电安全技术规范》JGJ46
《建筑施工高处作业安全技术规范》JGJ80
《建筑施工安全检查标准》JGJ59
《全玻璃幕墙支承装置》JGJ133-
我公司将按照上述规范、 标准指导组织施工
三、 编制原则
1、 遵循建筑施工的特点和客观规律, 合理安排施工顺序充分利用时间和空间, 在保证工程质量的前提下, 努力加快建设速度, 确保工程如期完工。
2、 切实贯彻国家或行业的有关标准、 施工验收规范和操作规程积极推行全面质量管理, 坚持质量第一。
3、 贯彻多层次技术结构和技术政策, 因地制宜的选用先进有效切实可行的技术方案和施工组织措施, 讲究经济效益。
4、 做好人力、 物力的综合平衡, 确保均衡施工。
5、 精心做好施工现场平面布置, 减少现场物资的转运、 倒运。
6、 采用流水施工和网络计划技术精心安排进度计划。
7、 拟定切实可靠的安全措施和环保措施, 确保安全、 文明施工
第二章、 工程总体概况
一、 工程概况
海尔云谷招展中心项目幕墙工程, 位于青岛市崂山区海尔工业园区, 结构形式为钢结构主体, 幕墙高度15.7米, 幕墙面积约4000平方米。
二、 工程质量、 安全目标、 工期目标
1、 质量方针及质量目标
1.1质量方针: 加强全过程管理、 建造优质工程。
1.2质量目标: 一次性验收合格。
1.3本工程计划开工日期: 本项目计划工期37日历天, 计划开工日期: -09-1, 计划竣工日期: -10-7。
2、 环境和职业健康安全方针及目标
2.1环境方针: 绿色、 环保
2.2职业健康安全方针: 健康创造财富、 安全是基本保证
2.3环境和职业健康安全目标: 达到青岛市安全文明工地标准
杜绝发生一切安全事故, 和重大伤亡事故。
三、 工程特点
本工程主要包括框架式玻璃幕墙、 全玻幕墙、 金属幕墙等外装饰施工项目。玻璃幕墙, 增强了建筑的现代感和艺术感, 形成建筑物内外空间的通透和融合, 达到人、 环境、 空间和谐统一的美感; 金属幕墙, 典雅古朴, 极具建筑内涵。铝板与玻璃幕墙的交叉运用形成虚实对比、 质感对比、 色彩对比以及静动对比的效果, 构成了一种和谐之美, 使得建筑高雅、 华贵、 时尚而不失庄重, 达到了无与伦比的现代装饰效果, 充分的展现了本工程的外装饰设计理念。
第三章、 施工准备、 施工进度计划
一、 施工准备
首先根据本工程设计内容详细结合工程现状, 认真审核施工图与现场工程主体验收情况, 是否符合设计要求, 请业主、 总包、 设计、 监理再进行全面的验收。根据现场的实际情况, 做好现场施工准备工作。
一个装饰工程项目要想能够正常顺利地施工, 施工现场就必须具备一定的条件, 为了达到这些条件而进行的各种工作统称为工程现场施工准备。
二、 施工组织方式
1、 施工总体思路:
根据工程的特点, 结合工程的实际情况, 确定以下总体原则: 按施工部署要求, 进行勘察设计, 明确设计图纸, 确定施工做法, 再进行施工。
根据工程设计内容结合施工的现场情况和总工期的要求, 制订各专业工种, 各施工工序间的交接和配合, 制订文明施工和安全工作措施, 确保”工程质量全过程检查”是保证工期的关键, 工程的施工统筹安排是装修的重点, 施工中坚持”过程精品”原则, 真正达到向业主交付一个工期短, 质量高的精品工程。
2、 施工区及流水段的划分:
根据本工程施工内容和建筑的具体布置形式, 划分三个施工区, 即招展中心一层施工区, 二、 三层施工区、 内天井施工区, 共计六个作业组, 约30人左右。并根据施工要求和施工具体情况分阶段组织施工, 合理分配劳务工组。
3、 施工区域部署说明:
在施工管理方面, 坚持”样板先行”的原则。各分项工程需样板先行, 例如铝板、 玻璃, 各种饰面样板经监理、 甲方确认后方可大面积施工。墙面在封板之前需进行隐蔽工程验收。隐蔽工程验收时做好隐蔽记录, 签认手续齐备。
三、 现场施工管理方案
我公司将全力以赴按照青岛市建委、 建设方对施工现场文明施工规范要求, 对本工程实行施工现场标准化管理, 并严格按照文明安全施工规范标准进行施工。我司将挑选优秀的管理人员组成项目部: 由现场管理、 技术、 质量、 安全、 材料、 资料等相关人员组成( 见附表) 。并调集公司相关各工种最好的施工人员进场。我单位外装修深化设计人员与设计单位、 建设单位及监理单位密切配合, 尽可能创造有利的施工条件, 充分做好各项施工准备工作。
由于本工程施工工期紧, 质量要求高, 施工材料以优质品牌为主, 施工项目齐全, 各种专业配套施工较多, 相关配套分项工程必须同步进行, 形成各工种交叉施工的局面。工程开工, 首先要求各专业、 各工种人员认真熟悉图纸, 组织进行施工图纸会审交底, 建立健全的质量管理体系, 以优良工程为宗旨, 进行全方位的施工技术质量监控, 把可能出现的质量问题消灭在施工过程中, 全面了解外装修相关施工顺序, 在施工中, 各工种应相互配合, 特别是专业分包施工的配合协调, 抓住施工中的每一个环节, 有分有合衔接好各分部施工项目。在可能的条件下, 争取各作业面轮流连续作业, 缩短施工周期, 这样既不影响其它项目的施工, 又能尽最大努力做好产品的保护工作, 从而确保工程质量达到优良标准。同时材料设备管理人员落实好现场配置的施工机具设备, 了解装饰材料的品牌、 性能及进货渠道, 并进行分区域分形式的技术( 安全) 交底、 落实施工组织实施方案编制和结合现场实际的进度计划, 组织落实加工订货项目, 签订有关采购协议。
专用电箱应完好无损, 并设有漏电安全保护装置且设专人管理, 并根据有关规定设置好消防安全器具, 设临时材料仓库、 易燃物品堆放点。服从总包单位管理要求, 着统一工服, 特殊工种人员持证上岗, 且拟在各施工楼面、 各施工区域等指定地点及易燃物品堆放点, 按规范要求设置灭火器, 施工作业到哪里, 配套设施就跟到哪儿。另外施工现场每天派专人打扫清理保持现场整洁, 做到文明施工。
四、 施工组织设想及相关措施
在整个施工过程中, 我公司将在总包的总体安排下, 依据公司质量体系文件对工程施工进行全过程控制, 并对容易产生质量问题的特殊质控点, 采取特殊措施, 以确保工程质量达到国家有关施工质量验收规范要求, 并一次验收合格。
1、 现场施工措施的搭设
我司计划在本项目招展中心顶部外围搭设吊篮施工, 共计21台, 内天井搭设吊篮14台, 以便后续施工, 我司将组织专业的吊篮安装、 拆除队伍, 安装验收完成后, 由专人驻场随时负责维修保养。局部位置需搭设活动脚手架( 龙门架) , 便于部分位置的施工安装。
2、 测量放线
测量放线一定要准确、 完备。为此, 拟由专职技术人员担任测量放线组长。每一测量放线组长均须对其将铸的工作及要求进行了解, 并能熟练使用测量放线工具。施工组长应对其工作进行抽检。发现异常情况应立即落实查明。对参加测量、 放线工人应按公司质量体系要求进行培训, 以确保测量、 放线的准确性。待报监理验线确认后, 方可进行下一步工作。
3、 材料控制
材料控制严格按公司质量体系文件的要求控制进场的工程材料, 所有进场材料要进行材料质检, 并有相关的质量记录。对国家有强制性要求的送第三方检查材料要按要求送检, 并做到来一批检查一批, 无漏检。每批材料进场都须报监理、 甲方, 材料验收确认合格方可投入工程使用。同时, 对材料质检工作要抽查, 进行二次检验以验证质检人员的工作效果。对质检工作配备充分的设备、 仪器资源, 仪器设备先要按要求核准。送业主审批的材料, 尺寸要能反映材料的真实质量情况, 并能在往后的采购中能采购得到的材料。
4、 委外加工半成品控制
委外加工半成品主要有: 玻璃、 铝板等, 为保证施工质量对规格尺寸偏差要求高的材料及工艺严格按公司质量体系文件有关规定执行。
3.1确定每块板块的编号及装箱编号( 并注明在工程中使用的部位)
3.2监督厂家工作, 按我公司要求对同一工作面的板材进行试拼, 以控制色差情况。
3.3检查加工质量( 确定抽查数量及检验方法) 、 包装防护措施( 保证不会在运输过程中损坏板块) 和产品标识( 保证不会加工半成品混淆) 。
3.4施工过程控制
在施工过程控制中, 特别要注意重视施工技术交底及培训工作, 特别是如本工程这样高质量高要求的装修。为此, 除按公司质量体系文件要求的程序进行监控外, 还必须将其列为特殊控制过程。要求, 施工技术交底至施工班组, 使每位施工人员知晓施工工序、 材料要求、 应注意的问题等方面。大面积展开施工之前, 必须对每一位参与施工的工人进行岗位安全培训, 三级教育, 经考核合格者方可上岗作业。
3.5质检管理
严格按照公司质量体系文件要求对进场工程材料及分项进行质量检查。对质量要求进行交底培训, 为加强质检工作, 根据我们已往的经验, 拟组成一个由技术负责人为负责人的质量管理小组, 小组成员包括质量组长、 质检员、 施工负责人、 施工经理。质量管理小组将采取开例会的形式对施工情况在时间上进行全过程监控。质量例会每天开一次, 一般安排在每天下班前二十分钟内进行, 其任务是, 检查一天的质量情况, 交待下一天应特别注意的质量管理事项和质量活动。另外, 质量管理小组还将随时抽查质检员的工作质量, 使质检工作随时处于受控状态。分项工程的检验严格按照国家标准执行。每道工序完成后, 须报监理验收确认合格, 方可进行下一步工序。
3.6加强材料计划控制
严格按业主的要求及时提交材料样品送业主确认, 并按照公司质量体系文件有关规定按计划采购工程必须工程材料。对须提前订货的材料, 材料组将提前向有关领导反映提前订货, 使每种工程材料按期进入施工现场, 避免出现停工待料的现象。
3.7每道工在完工后都必须有质检人员的认可意见, 否则, 不准进入下一道工序。内部隐蔽钢结构要组织业主工地代表及监理工程师共同验收。
3.8对每种进入工地的材料, 都要按国家规定, 有产品合格证, 特殊材料, 必须有材料试验报告, 本工程绝不使用无合格证的材料。
3.9公司全力支持, 在资金上绝对保证本工程施工的需要。
本工程将作为公司的特殊工程项目, 必须对工程的全过程进行控制。在资金、 人员上优先保证本项目的需要, 不会出现因人员及资金等资源不足原因影响工程施工进度。
3.10质量管理”六不准”
严格按图施工, 不准随便更改。每一分项工程必须进行班前交底, 不准无交底施工。各分项必须实行自检、 互检、 抽检, 不合格者不准进入下一道工序。主要隐蔽工程施工时, 施工员必须跟班作业, 治安员必须现场监督, 不准随便离开。不合格的材料, 不准运进施工现场使用确保工程质量。
3.11质量管理制度
全体干部职工必须树立”百年大计, 质量第一”的方针, 共同把好质量关。严格按照国家颁发的施工规范和验收标准进行施工、 保工程质量。建立”三检制”挂牌施工, 质量员严格班组质量检查。实行分项、 分部评级奖罚制度, 奖优罚劣。若发生质量事故, 经过检验, 按不同程度给预经济制裁。严格执行操作规程, 不许违章指挥和违章作业, 若发现立即停工, 视情节轻重给预处罚。
3.12分项工程检查
由施工员组织, 重要工程由施工组长组织, 施工班长共同进行检查, 并填写各类《分项工程质量检验评定表》, 交质检员核定。
3.13操作工人”三检”
自检: 操作工人在施工过程中, 按技术交底及有关施工规范要求随时进行自我检查并整改。
互检: 同班操作工人, 在操作过程, 按技术交底及有关要求, 随时进行她人质量检查并整改。互检由施工班领导。
交接检: 上道工序施工班组完工后向下一道工序将要继续操作的施工班组进行交接检查验收, 交接检由施工员组织。
3.14工程竣工内部验收
由技术负责人组织施工组长、 施工员、 质检组长、 质检员、 项目指挥部、 资料员共同参加的检查验收。工程竣工内部验收工作按质量体系文件《竣工工程最终检验程序》规定进行。
3.15工程材料检验
由质检员主持对进入现场的工程材料依据国家或行业有关标准和公司质量体系文件《工程材料检验规范》进行检验。检验合格后填写相关质量记录, 不合格材料按照质量体系文件《不合格品控制程序》( HT-COP-1301) 执行, 对不合格品要采取标识隔离等措施。
第四章、 施工方案及主要施工工艺
本施工工程主要分为玻璃幕墙、 铝板幕墙等。在本工程中, 幕墙的主要施工方法主要为玻璃幕墙加工制作及施工方法、 铝板幕墙加工制作及施工方法等。
一、 主要施工工艺
1、 玻璃板块加工工艺
1.1按图纸要求划裁玻璃, 尺寸需一次到位,不准再划裁; 测量用钢卷尺。
1.2玻璃划裁后按合同要求进行边缘处理( 倒棱、 倒角、 磨边) , 并边缘不允许有明显的麻边、 崩块、 缺角。
2、 玻璃加工要求
2.1材料: 玻璃采用符合GB11614中一等品的中空玻璃进行加工制作。
分类及公差:
边长600～1200mm尺寸允许偏差为: +0.5, -1
边长1200～2400mm尺寸允许偏差为: +1, -1
边长2400～3500mm尺寸允许偏差为: +2, -3
2.2外观质量: 玻璃外观上不允许存在气泡、 裂痕、 缺角、 夹钳印、 以及爆边、 磨伤、 脱胶等缺陷。玻璃的周边必须经过磨边机加工, 采用45°倒角, 倒角尺寸不少于1mm。
2.3钢化玻璃的自爆率≤0.3%。
2.4玻璃在钢化前应完成切裁、 倒棱、 磨边等加工工序。平面钢化玻璃的弯曲度: 弓形时≤0.2%; 波形时≤0.1%。最大叠差: ≤2mm。
2.5镀膜:真空磁控阴极溅射工艺制造的低反射膜。镀膜层应在玻璃的第二面( 先钢化, 后镀膜) 。
3、 玻璃板块组装工艺, 玻璃板块组装工艺说明:
3.1玻璃由供应厂商按照我公司设计的型号和规格进行加工, 玻璃边缘必须磨边、 倒棱。
3.2玻璃板块副框的清洗是板块组装的关键工序, 是关系到幕墙玻璃安全的关键所在, 必须加强质量控制。
3.3玻璃和副框的清洗应同时进行, 清洗后的玻璃和副框应在一小时内组装打胶, 否则要重新清洗, 防止再次发生污染。
3.4清洗中不应将擦布放在溶剂中, 应将溶剂倾倒在干净的擦布上, 用该擦布将玻璃和副框的被粘结表面的尘埃、 油渍、 霜和其它脏物清除在溶剂完全挥发之前用第二块干净擦布将表面擦干。
3.5清洗完一个副框或一块玻璃, 应更换一块清洁的擦布。
3.6副框与玻璃装配时应将符合规定的双面胶条平直地贴在清洗好的副框上。再将清洗好的玻璃放置其上, 放置玻璃时一定要注意玻璃的朝向, 将粘结好的板块送至打胶机旁准备打胶。
3.7用硅酮结构密封胶注胶前必须取得结构胶与相容材料—如铝型材、 玻璃、 双面胶条等合格的相容性试验报告, 需要时应加底漆。
3.8硅酮结构胶必须在有效期内使用, 以确保工程质量。注胶时要把胶枪咀伸进副框和玻璃之间预留的缝隙中, 使胶枪匀速向前推进, 必须把结构胶填塞饱满, 然后用小铲把外溢的结构胶压实收平, 使胶缝表面平整光滑, 收胶缝的余胶不得重复使用。
3.9注胶完后用手电筒等检查注胶质量, 胶缝内不得有缺胶、 气泡等缺陷, 同时复查板块组装质量, 并将合格的板块做标识, 注明板块编号、 注胶日期和检验印鉴等。
3.10完全固化后的玻璃板块, 应按技术要求全面检查一次板块所有尺寸, 并出具出厂合格证, 然后包装好, 准备发往安装现场。
二、 施工方案
1、 测量放线方案
1.1测量目标
幕墙的测量目标就是依据主体结构测量的基准点, 测放出幕墙能够利用的点位, 幕墙的测量由控制的点位分为内控法和外控法。内控法, 就是主体结构的控制网布置在主体结构内部并在每层楼的楼板上预留测量口。外控法就是在主体结构的外围布置控制网, 一般的控制网的基准都布置在一层, 同时利用两台经纬仪或全站仪进行交点定位或距离测量, 定出待测量的坐标。
1.1.1测量设备
本工程拟投入的仪器有50米架式长钢卷尺5把, 紧线器5个, 水平仪1台, 激光经纬仪1台, 激光铅垂仪1台。
1.2幕墙测量的方案
幕墙测量遵循着由整体至局部的测量原则。首先和土建的测量工程师取得联系, 找到主体结构的水准测量基准点和平面控制测量基准点; 其次是水准测量和控制测量; 第三根据测量成果放线; 第四报请总包、 监理验线。
1.3测量人员的组织安排
根椐本标段的施工分区需要四组测量人员, 每组三人, 共12人。
1.3.1测量的工艺流程
熟悉图纸→熟悉施工现场→确定基准点→水准测量→平面控制网的建立→测得幕墙控制线→报清总包、 监理验线→复侧→测量线成果的整理、 存档。
1.4水准测量
1.4.1概述
每个工程在底层都有一个水准控制基准点, 此点的标点是经过已知标高和坐标的国家控制点测量而知的, 由此可知此楼的绝对标高和相对标高, 现对此工程而言, 我们仅使用相对标高。
1.4.2测量方法
从水准控制基准点测设至主楼面容易上下拉尺的位置, 此点应往返测量并消除误差, 此点在墙面以红漆表示, 上平面表示测量的水准面并注上相对标高。
在上述测定的基准点处, 在楼层外立面处约计8层( 30米) 的距离拉尺, 尺子下部悬挂2kg重锤, 静置后用等高法测量。以基准点开始, 分别在每层的1米线处的作标记, 对应查出钢尺的误差及温度变化值, 修改标记后, 以油漆记录在主柱或剪力墙的同一位置, 并注明幕墙专用, 此高度标志必须预以保护不被消除破坏标高测量误差, 层与层之间≤2mm, 总标高≤20mm。每个楼层只设置1个标志点是远远不能满足要求, 一般每隔3层抄一圈闭合水准点, 并进行误差分析, 在每个分立面上至少设置两个水准点, 便于进行安装校核, 在安装时以此基准点每三层消除一次安装误差, 避免误差累积。
1.5平面控制测量
上面讲述过平面控制测量有外控法和内控法, 在城区内因无法建立外部控制网, 现在的建筑大都采用内控法, 现着重讲述内控法的原理及测量过程。
1.5.1平面控制基准点的建立
平面控制网的基准点一般设置在一层地面上, 而且有明显的标志, 一般是以圆钢的中心并刻上标志作为平面控制基准点。由于首层一般堆积物品太多, 而且有许多临建设施, 我们在测量时要把平面控制基准点引至二层或三层的楼面上, 铅垂引线分许多做法, 一是采用锤线法( 2kg) , 二是采用激光铅垂仪, 三是激光经纬仪加弯管。
由于线锤的摆动, 在底层往其余层引基准点时, 误差比较大, 采用激光铅垂仪是最好的选择。首先把仪器架设在基准点上方, 经过照准部找到基准点, 调平仪器, 移动仪器直至下部的基准点在对中器的中心, 找开激光, 经过上部的接收耙看到清晰的激光点旋转仪器一周, 在接收耙上至少接收到4个激光点, 找到这几点的中心, 此点即对应下部的平面控制基准点, 如此类推, 分别找到全部的基准点。
1.5.2平面控制网的建立
以各基准点为基础, 建立平面控制网, 测量各基准点的距离与角度是否与基准点一致, 如不一致, 重复测量, 并与主体结构测量师商量, 直至点位在误差范围内, 坐标差Δx、 Δy≤2mm, 角度差Δα≤40″, 并以此点位建立平面控制网。
1.5.3幕墙控制网的建立
以基准点建立了闭合平面控制网, 以此平面控制网为基准, 依据设计图纸标定与基准点的位置关系以幕墙的位置关系, 测放幕墙的控制线, 并在线上标明至幕墙的距离。幕墙控制线也必须是闭合导线, 以便确定, 测量精度, 只有在不能通视的位置才能使用支导线测量, 测量点必须妥善保护, 除把线放到地面上外, 还要把线引至梁的外表面, 以免地面处理后无法恢复。
1.6复测
使用内控法所测的成果全部在楼板的外表面均有标志, 在基准层上的对应线上引至地面上, 在地面架的经纬仪, 以基准层为基础经过正反测量该垂线的误差, 如最高点( 79m处) 的误差在±8mm之内, 则视为合格。
1.7报请总包、 监理验线
测量放线后, 请总包的测量师、 监理一同验线, 确认与盖章, 最终确定现场施工安装方案与计划, 以便工程按期实施。
1.8测量成果的整理
测量后的有关数据及时反映给幕墙的设计师, 以便幕墙设计师了解现场情况, 及时作出方案调整, 并在施工图制作过程中绘出现场安装基准并作为下料单的原始数据。
1.9测量的作用
测量始终贯穿于整个施工过程中, 不但给设计提供第一手资料, 给施工提供安装基准, 按幕墙设计师的要求进行分格定位, 同时还能有效地提高工作效果, 避免等、 靠的现象发生, 而且还能有效保证主体结构与外装饰工程的尺寸关系, 是确保工程达到国家合格标准不可缺少的工作之一。测量放线选用熟手, 有丰富的施工经验, 而且针对本工程精心制定适合的施工方案, 确保工程质量。
2、 连接件施工方案
2.1钢码连接件安装工艺
2.1.1连接件安装工艺流程
熟悉图纸及技术交底→熟悉施工现场→埋件对准立柱线拉水平线控制水平高度及进深位置→暂固定→检查→最终固定→防腐→记录。
2.1.2工艺概述
连接件安装的质量与否是关系到幕墙安装质量的一个重要环节, 该部份工作还包含埋件的偏位处理, 防雷的连接等。连接件安装之前, 埋件的需进行后埋处理, 后埋处理采用后埋件经过植化学螺栓与砼结构墙连接, 确保安全、 经济又能满足相关规范及设计要求。连接件与埋件是经过焊接连接。埋件采用经过植化学螺栓与砼结构墙连接) , 确保安全、 经济又能满足相关规范要求。安装至少上邻三根竖料后, 调平连接件并注意相邻竖料的平整( 骨架调平还可利用连接件调节孔进行调整) 。焊接需确保安全、 质量以及焊缝宽厚度, 及时除掉焊渣报验。验收合格后, 需进行防腐处理即涂刷防腐漆。
2.3基本工艺操作
2.3.1熟悉图纸: 了解前段工序的变化更改及设计变更。
2.3.2熟悉施工现场, 施工现场的熟悉包括两方面的内容, 一是对已施工工序质量的验收, 二是对照图纸要求对下步工作的安排。
2.3.3对照立柱垂直线, 立柱的中心也是连接件的中心线, 故在安装时要注意控制连接件的位置, 其偏差小于2mm。
2.3.4拉水平线控制水平高度及进深尺寸: 虽然预埋铁件时已控制水平高度, 但由于施工误差影响, 安装连接时仍要拉水平线控制其水平及进深的位置以保证连接件安装准确无误, 方法参照前几道工序操作要求。
2.3.5预紧固定: 在连接件三维空间定位确定准确后要进行连接件的临时固定, 临时固定要保证连接件不会脱落。
2.3.6验收检查: 对初步固定的连接件按层次逐个检查施工质量主要检查三维空间误差, 一定要将误差控制在误差范围内, 三维空间工地施工控制范围为垂直误差小于2mm, 水平误差小于2mm进深误差小于3mm。
2.3.7正式固定, 对验收合格的连接件进行最终固定。
2.3.8验收: 对固定好的连接件, 现场管理人员要对其进行逐个检查验收, 对不合格进行返工改进, 直至达到要求为止。
2.3.9 防腐, 埋件、 连接件均采用热浸镀锌防腐处理。
2.3.11做好记录: 对每道工序的检查、 验收、 返工, 质量情况要进行详细记录。记录包括施工人员、 时间、 工作面位置、 质量情况、 返工情况、 补救情况、 验收人员、 名项指标、 验收结果等。各项内容、 记录要详细明了同时要所有当事人签字, 再装订成册保存好。
2.4连接件安装验收
2.4.1验收依据: 《建筑装饰装修工程质量验收规范》GB50210-
2.4.2质量要求:
2.4.2.1严格按照图纸施工, 做到无图纸或图纸不符合规范不施工;
2.4.2.2螺栓连接的其结合面必须加垫防腐垫片, 保证连接牢固可靠, 并进行相关的抗荷载试验;
2.4.2.3做好防腐处理, 所有的无机富锌漆的所涂厚度必须不小于100μm, 氯化橡胶面漆厚度不小于80um;
2.4.2.4做好质量及隐蔽验收记录; 对每道工序的检查、 验收、 返工等质量情况进行详细记录, 记录包括施工人员、 时间、 工作面位置、 质量情况、 返工情况、 补救情况、 验收人员、 各项指标、 验收结果等内容、 经现场监理验收合格签字后进行下道工序安装。
3、 幕墙龙骨的校正和验收
3.1基本操作说明
3.1.2放基准线: 在竖龙骨校正时首先要放基准线。所有基准线的放置要求准确无误, 先要吊垂直基准线, 每隔3-4根竖龙骨要吊一根垂直基准线, 垂直基准线放好后要用经纬低度, 测定基准线的准确度, 要保证
