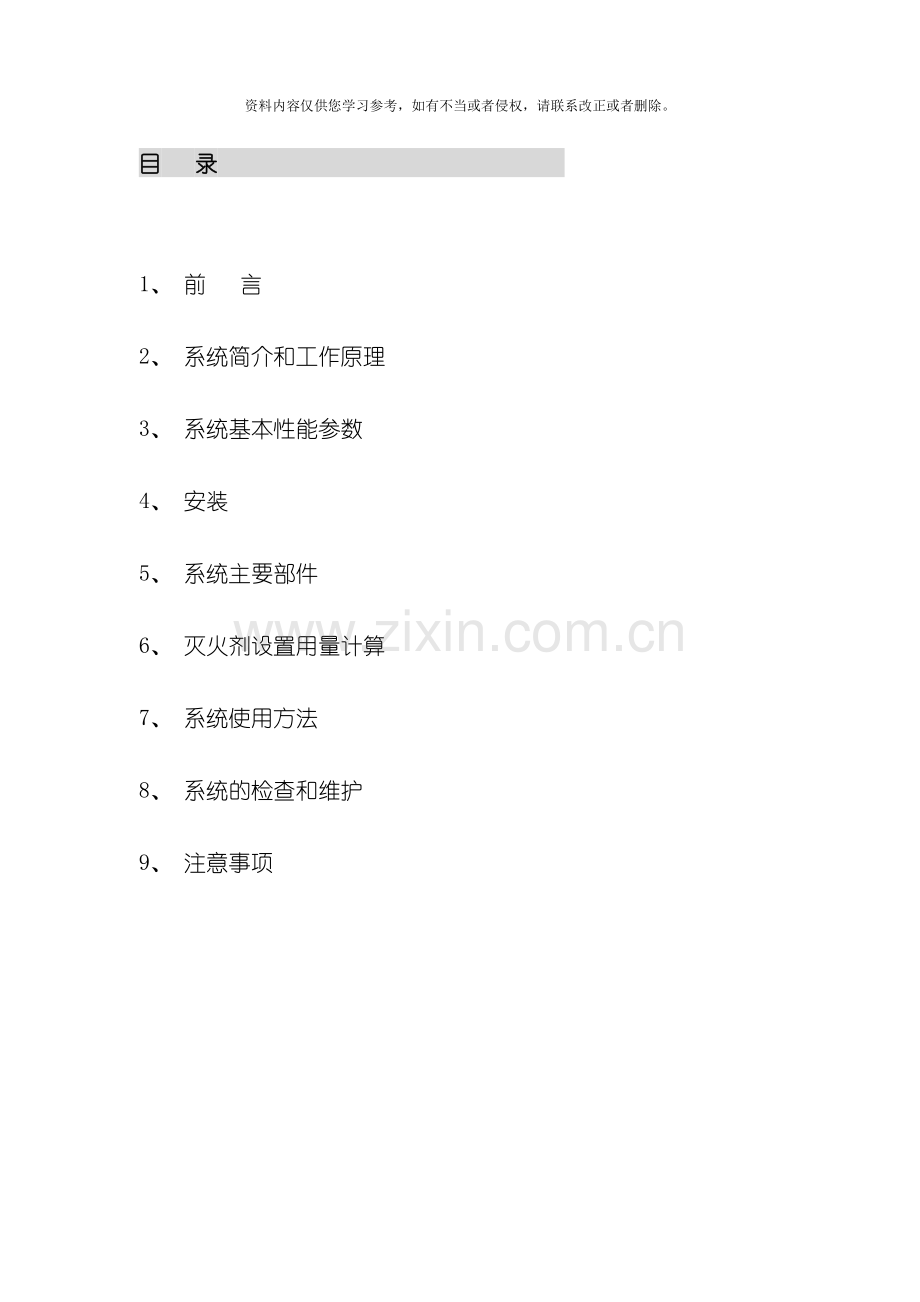

资料内容仅供您学习参考,如有不当或者侵权,请联系改正或者删除。 目 录 1、 前 言 2、 系统简介和工作原理 3、 系统基本性能参数 4、 安装 5、 系统主要部件 6、 灭火剂设置用量计算 7、 系统使用方法 8、 系统的检查和维护 9、 注意事项 1 前言 ● 感谢贵单位选用了本公司生产的三氟甲烷( HFC-23) 洁净气体自动灭火系统! 该系统到交付使用已经历了下列程序: 1、 参照美国消防标准NFPA 《洁净气体灭火剂灭火系统》设计规范和北京市工程建设地方标准建议草案《三氟甲烷(HFC-23)洁净气体灭火系统设计规范》要求进行工程设计。 2、 根据GA 400— 《气体灭火系统零部件性能要求和试验方法》的指标和要求组织生产和检验。 3、 与火灾自动报警系统和灭火控制系统组成完整的自动灭火系统。 4、 具备气体灭火系统施工资质单位按设计要求进行施工。 5、 灭火系统安装工程检验测试合格。 6、 系统安装工程竣工验收合格。 ● 以上每一程序均有书面资料, 使用单位应妥善保存, 管理人员应熟悉这些资料, 并认真阅读说明书。 ● 一个好的产品需要有一个好的用户, 有一个好的维护和保养。贵单位在维护保养中有困难, 本公司将为您提供满意的服务。 2灭火系统简介 ● 灭火特点 1) 保护环境。三氟甲烷是一种人工合成的无色、 几乎无味、 不导电气体, 对臭氧层的耗损潜能值( ODP) 为零, 符合国家政策和环保要求, 是公安部消防局和国家环保总局首推的哈龙灭火剂替代物之一, 密度为空气的2.4倍。 2) 保护生命安全。三氟甲烷的未观察到不良反应浓度NOAEL值为50%, 对人体无害。 3) 工作温度范围大。在标准大气压下, 三氟甲烷的沸点为-82.0℃, 其工作温度范围为-20℃~+50℃。 ● 灭火机理 三氟甲烷是以物理和少量的化学方式灭火的, 它主要是降低空气中氧气含量, 使空气不能支持燃烧, 从而达到灭火的目的。同时, 在灭火过程中伴有化学反应, 即灭火剂分离有破坏燃烧链反应的自由基, 实现断链灭火。 ● 适用范围 A类火灾——固体物质燃烧发生的火灾; B类火灾——液体物质和在燃烧条件下可熔化的固体物质燃烧所产生的火灾; C类火灾——灭火前应能切断气源的气体物质燃烧发生的火灾; 电气设备火灾, 主要适用场所有电子计算机房、 电信通讯设备、 过程控制中心、 贵重的工业设备、 图书馆、 博物馆及艺术馆、 机器人、 洁净室、 消声室、 应急电力设施、 易燃液体储存区、 也可用于生产作业火灾危险场所, 如喷漆生产线, 电器老化间、 轧制机、 印刷机、 油开关、 油浸变压器、 浸渍槽、 熔化槽、 大型发电机、 烘干设备、 水泥生产流程中的煤粉仓、 以及船舶机舱、 货舱等。 ● 产品特点 本公司精心研制开发的ZF系列三氟甲烷洁净气体灭火系统设计合理、 先进, 关键部位采用新材料, 产品性能可靠, 其主要指标达到国内领先水平。产品经过了国家固定灭火系统和耐火构件质量监督检验测试中心的检测, 各项指标均符合GA 400— 《气体灭火系统零部件性能要求和试验方法》。 ● 产品型式 本公司投放市场的三氟甲烷洁净气体灭火系统有单元独立系统和组合分配系统两种型式。单元独立系统主要部件及管网示意图见图1。组合分配系统主要部件及管网示意图见图2。 1.紧急启停按钮 2.放气指示灯 3.声报警器 4.光报警器 5.喷 嘴 6.火灾探测器 7.电气控制线路 8.灭火剂输送管道 9.信号反馈线路 10.信号反馈装置 11.启动管路 12.集流管 13.液流单向阀 14.安全泄压阀 15.压力软管 16.灭火剂容器阀 17.机械应急启动把手 18.瓶组架 19.灭火剂容器 20.启动装置 21.报警控制器 22.灭火控制器 23.安全隔离装置 24. 低泄高密阀 图1 单元独立系统示意图 1.紧急启停按钮 2.放气指示灯 3.声报警器 4.光报警器 5.喷 嘴 6.火灾探测器 7.电气控制线路 8.灭火剂输送管道 9.选择阀 10.信号反馈装置 11.启动管路 12.集流管 13.液流单向阀 14.启动管路单向阀 15.安全泄压阀 16.压力软管 17.灭火剂容器阀 18.机械应急启动把手 19.瓶组架 20.灭火剂容器 21.启动装置 22.报警控制器 23.灭火控制器 24.安全隔离装置 25.低泄高密阀 图2 组合分配系统示意图 灭火系统动作程序图 图3 灭火系统动作控制程序图 3灭火系统基本性能参数 系统的基本参数 系统设计工作压力: 13.7MPa 系统最小工作压力( -20℃) : 1.4MPa 系统最大工作压力( +50℃) : 13.7MPa 灭火剂储存容器最大充装密度: 860㎏/m3 灭火剂储存容器容积: 70L, 90L 最大喷射时间: 10s 系统工作电源: AC220V 50Hz, DC24V 电磁阀额定工作电压:DC24V 电磁阀额定工作电流:1.5A 灭火剂储存环境温度: -20℃~+50℃ 启动容器容积: 4L, 7L和40L, 能够分别启动20瓶, 40瓶和200瓶 启动气体: 氮气(N2) 启动气体充装压力( 20℃) : 6MPa 单个喷嘴保护半径: ≤5.0m 喷嘴安装高度:≤5.0m 4灭火系统主要部件 容 器 1. 灭火剂储存容器 三氟甲烷储存容器为高压无缝钢瓶, 用于储存三氟甲烷灭火剂。结构见图4。 技术参数: 型号: FZR-70, FZR-90 材料: 30CrMo 公称工作压力: 15.0MPa 钢瓶容积: 70L, 90L 钢瓶重量: 78kg, 87kg 充装介质: 三氟甲烷 70L钢瓶高度: 1550mm 70L钢瓶直径: Φ267mm 90L钢瓶高度: 1350mm 90L钢瓶直径: Φ333mm 图4 灭火剂容器 2. 储存启动气体容器 启动气体储存容器为高压无缝钢瓶, 用以储存启动气体N2 。结构见图5。 技术参数: 型号: EZR-4, EZR-7, EZR-40 材料: 45 公称工作压力: 15MPa 钢瓶容积: 4L, 7L, 40L 充装介质: N2 最大充装压力: 6MPa( 20℃) 高度: 200mm( 4L) 直径: Φ114mm( 4L) 图5 启动气体容器 容 器 阀 1. 灭火剂容器阀 灭火剂容器阀装于灭火剂储存容器上, 具有封存、 释放、 充装、 超压排放等功能。结构见图6。 技术参数: 型号: FRF32/13.7 设计工作压力: 13.7MPa 强度试验压力: 20.55MPa 公称通径: 32mm 手动操作力: ≤150N 手动操作位移: ≤300mm 启动开启力: ≤1.0MPa 安全泄压装置动作压力: 19±0.95MPa 图6 灭火剂容器阀 2. 启动气体容器阀 启动气体容器阀装于启动气体容器上, 具有封存、 释放、 充装、 检漏等功能。结构见图7。 技术参数: 型号: ECF6/6 工作压力: 6MPa( 20℃) 强度试验压力: 9.9MPa 公称通径: 6mm 检漏装置: 压力显示器 图7 启动气体容器阀 单向阀 1. 液流单向阀 液流单向阀装于连接管( 压力软管) 与集流管之间, 防止三氟甲烷从集流管向灭火剂储存容器返流。结构见图8。 图8 灭火剂管路单向阀 技术参数: 型号: FDF32/13.7 工作压力: 13.7MPa 强度试验压力: 20.55MPa 公称通径: 32mm 开启压力: ≤0.1MPa 2.气流单向阀 气流单向阀装于启动管路上, 用来控制气体流动方向, 启动特定的阀门。结构见图9。 图9 启动管路单向阀 技术参数: 型号: FDF6/6 工作压力: 6MPa(20℃) 强度试验压力: 9.9MPa 公称通径: 6mm 开启压力: 0.1 MPa 连接管( 压力软管) 压力软管安装在容器阀与液流单向阀之间, 用以缓冲灭火剂释放时的冲力。结构见图10。 技术参数: 型号: FYG32/13.7 工作压力: 13.7MPa 强度试验压力: 20.55MPa 公称通径: 32mm 图10 连接管 安全泄压阀 安全泄压阀安装在灭火剂容器阀和集流管上, 以防止灭火剂容器和灭火剂管道非正常受压时爆炸, 安全阀为膜片式结构, 安全可靠。结构见图11。 图11 安全泄压阀膜片 集流管的安全泄压阀技术参数: 型号: FAF12/13.7 爆破压力: 19±0.95MPa 泄流口径: 12mm 选择阀 选择阀用于组合分配系统中, 用于控制三氟甲烷灭火剂流向。结构见图12。 技术参数: 型号: FZFXX/13.7 公称工作压力: 13.7MPa 强度试验压力: 20.55MPa 手动操作力: ≤150N 手动操作位移: ≤300mm 气动开启力: ≤1.0MPa 图12 选择阀 信号反馈装置( 压力讯号器) 信号反馈装置安装在选择阀或相应的管道上, 当灭火剂经过该管段时压力讯号器动作, 将信号反馈给报警控制器。结构见图13。 技术参数: 型号: FYQ10/13.7 工作压力: 13.7MPa 强度试验压力: 20.55MPa 微动开关触点容量: DC24V, 1A 图13 信号反馈装置 集 流 管 集流管装于瓶组顶部, 各灭火剂储存容器释放的三氟甲烷由集流管集中后经过选择阀( 组合分配系统) 或直接流向喷嘴喷洒。结构见图14。 图14 集流管 技术参数: 型号: FJGXX-XX/13.7 工作压力: 13.7MPa 强度试验压力: 20.55MPa 安全泄压装置动作压力: 19±0.95MPa 电 磁 阀 电磁阀安装于启动气体容器阀上, 经过报警控制器提供的启动电流启动电磁阀打开容器阀, 提供启动气流, 以实现自动和远距离手动启动。电磁阀还具备机械启动功能, 紧急时由人工打开与防护区对应的电磁阀即可实现三氟甲烷灭火剂喷放灭火。结构见图15。 技术参数: 型号: MFZ1-4.5 额定电压( DC) : 24V 额定电流: 1.5V 启动力: 45N 启动行程: 6mm 图15 电磁阀 压力显示器 启动气体瓶组压力显示器安装在启动气体瓶组上, 是启动气体瓶组的检漏装置。结构见图16。 技术参数: 公称压力: 6MPa(20℃) 最大工作压力: 10 MPa 最小工作压力: 0 MPa 图16 启动气体瓶组压力显示器 全淹没喷嘴 全淹没喷嘴能向整个保护区均匀喷射。所有喷嘴均经过专门钻孔以适应特殊设计要求。喷嘴的最大保护高度为5.0m, 喷嘴的最小保护高度为0.3m; 当防护区高度小于1.5m时,喷嘴的保护半径小于等于3.5m; 当防护区高度大于1.5m时,喷嘴的保护半径小于等于5m。结构见图17。 图17 全淹没喷嘴 称重检漏仪 称重检漏仪安装在瓶组架的上方, 瓶组( 钢瓶) 悬挂于称重检漏仪上。经过杠杆作用始终监测着系统中每一套瓶组的重量。当瓶组中的三氟甲烷因泄漏失重达到预设的重量时, 本仪器会以机械、 声和光的方式发出警报。一九九九年七月二十三日, 国家知识产权局已向该装置的设计者授予了实用新型专利证书( 专利号: ZL98 2 15371.6) 。结构见图18。 1.调节砝码 2.锁紧螺母 3.调节螺杆 4.支承点 5.电源触点 6.钢瓶悬挂柱 7.双头螺栓 8.底板 9.支承点 10.泄漏指示灯 11.外壳 图18 检漏仪外形结构及尺寸示意图 低泄高密阀 低泄高密阀安装在启动管路和组合分配系统的集流管上, 当启动气体和灭火剂泄漏到封闭管段时低泄高密阀动作, 将泄漏的气体排泄到空气中; 当灭火系统启动时, 低泄高密阀自动关闭。结构见图19。 图19 低泄高密阀 技术参数: 型号: FXF6/6 工作压力: 6MPa 强度试验压力: 9.9MPa 安全隔离装置 安全隔离装置使用在火灾自动报警及控制系统中, 能够防止气体灭火系统的误动作, 如: 意外操作紧急启动按钮、 雷击引起的脉冲电流等。 5灭火系统使用方法 ● 该系统应由具有专项设计资质的单位设计, 专项安装资质的单位安装。安装竣工后, 需经有关部门验收合格后方可投入使用。 ● 该系统的启动方式为自动控制、 手动控制和机械应急手动控制三种。一般情况下应使用手动控制, 在保护区无人的情况下能够转换为自动控制, 当自动控制和手动控制不能执行时, 应采用机械应急手动控制。 ● 自动控制: 将报警控制器上控制方式选择键拨到”自动”位置, 灭火系统处于自动控制状态。当保护区域发生火情, 火灾探测器发出火灾信号, 报警控制器立即发出声、 光报警信号, 灭火控制器接受到两个独立的火灾报警信号, 发出联动指令, 关闭联动设备, 经过30秒延时, 发出灭火指令, 打开与保护区域相应的电磁阀释放启动气体, 启动气体经过启动管路打开相应的选择阀和容器阀释放灭火剂, 实施灭火。 ● ( 电气) 手动控制: 将灭火控制器上控制方式选择键拨到”手动”位置, 灭火系统处于手动控制状态。当一保护区域发生火情, 可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂, 实施灭火。在自动控制状态, 仍可实现( 电气) 手动控制。 ● 机械应急手动控制: 当一保护区域发生火情, 灭火控制器不能发出灭火指令时, 应立即通知所有人员撤离现场, 关闭联动设备, 然后拨出与保护区域相应的电磁阀上的安全卡套, 压下圆头把手打开电磁阀, 释放启动气体, 即可打开相应的选择阀、 容器阀、 释放灭火剂, 实施灭火。如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、 容器阀时, 应立即按下列程序操作: 第一、 打开与保护区域相应的选择阀手柄; 第二、 按下容器阀上的机械应急启动把手打开容器阀, 释放灭火剂, 实施灭火。 ● 当发出火情警报, 在延时时间内却发现有异常情况下不需启动灭火系统进行灭火时, 可按下手动控制盒或控制器上的紧急停止按钮, 即可停止灭火控制器灭火指令的发出。 6灭火系统的检查和维护 ● 本系统是一种高效灭火装置, 自动化程度高、 密封要求严。为了确保工作的可靠性, 应由经过专门培训并经考试合格的专人负责定期检查和维护。 ● 本系统应按规定建立完善的维护保养制度, 制订操作规程。对本系统的定期检查应做好记录, 记录由检查人员签字后归档保存, 检查中发现的问题应及时处理。 ● 每月应对本系统进行两次检查, 检查内容及要求应符合下列规定: (1) 对储存容器、 选择阀、 灭火剂流动管路单向阀、 压力软管、 集流管、 启动装置、 称重检漏仪和喷嘴等全部系统部件进行外观检查, 系统部件应无碰撞变形及其它机械性损伤, 表面应无锈蚀, 保护涂层应完好, 铭牌应清晰, 手动操作装置的铅封和安全标志应完整。 (2) 启动瓶氮气的压力指示值应在工作范围内。 ● 每年应对本系统进行两次全面检查, 检查内容和要求除按月检规定的检查外, 尚应符合下列规定: (1) 防护区的开口情况、 防护区的用途及可燃物的种类、 数量、 分布情况, 应符合原设计规定。 (2) 灭火剂储瓶间设备、 灭火剂输送管道和支、 吊架的固定, 应无松动。 (3) 压力软管, 应无变形、 裂纹及老化现象。 (4) 各喷嘴孔口应无堵塞。 (5) 灭火剂的输送管道有无损伤与堵塞现象。 (6) 对每个防护区进行一次模拟自动启动试验, 如有不合格项目, 则应对相关防护区进行一次模拟喷气试验。 (7) 用标准压力显示器检验储瓶内压力和检漏用压力显示器的准确性。 ● 每五年应对本系统进行一次全面检查, 检查内容和要求除按月检及年检规定的检查外, 尚应符合下列规定: ( 1) 对管网系统进行强度和气密性试验。 ( 2) 对管网阀件及启动瓶组件进行拆洗重装、 重新试验。 ( 3) 对全系统重新进行调试。 ● 本系统灭火使用后, 应使下列各部件的零件复位, 方可继续使用: (1) 控制盘复位( 详见电气使用说明书) ; (2) 电磁阀更换新膜片, 恢复原工作状态; (3) 启动钢瓶重新充装启动气体, 充装压力6MPa; (4) 将被释放过的选择阀复位; (5) 检查单向阀是否复位。 (6) 使容器阀恢复原工作状态; (7) 按设计要求重新充装灭火剂; (8) 所有拆卸过的管路, 必须安装正确, 保证密封。 ● 检查、 维护过程中发现的问题, 如需协助解决, 使用单位可电话或电报通知我公司。 7注意事项 ● 本系统的安装场所应符合下列要求: (1) 环境温度为-20〇C~+50〇C, 且干燥、 通风良好; (2) 空气中不得含有易爆、 导电尘埃及腐蚀部件的有害物质, 否则必须予以保护, 系统不得受到震动和冲击; (3) 储瓶间应设在人员易于接近, 出入方便, 且不得引起火灾的房间内; (4) 瓶组架必须用地脚螺钉紧固。 ● 灭火系统喷射灭火剂前, 所有人员必须 在延时期内撤离火情现场, 灭火完毕后, 必须首先启动风机, 将废气排出后, 工作人员方可进入现场。 ● 启动瓶、 储瓶在运输过程中, 应轻装轻卸, 防止碰撞、 卧置、 倒置, 启动瓶、 储瓶应避免接近热源。 ● 更换新的膜片必须由我公司供应, 不得随意用未经试验的膜片代用。 ● 在日常维护、 保养或进行周期检查时应严格按照操作程序, 确保防止灭火剂的误喷。 ● 拆装过程中应避免碰伤表面而影响外观。 ● 无关人员切勿乱摸乱动本系统的零部件, 以免发生意外。
