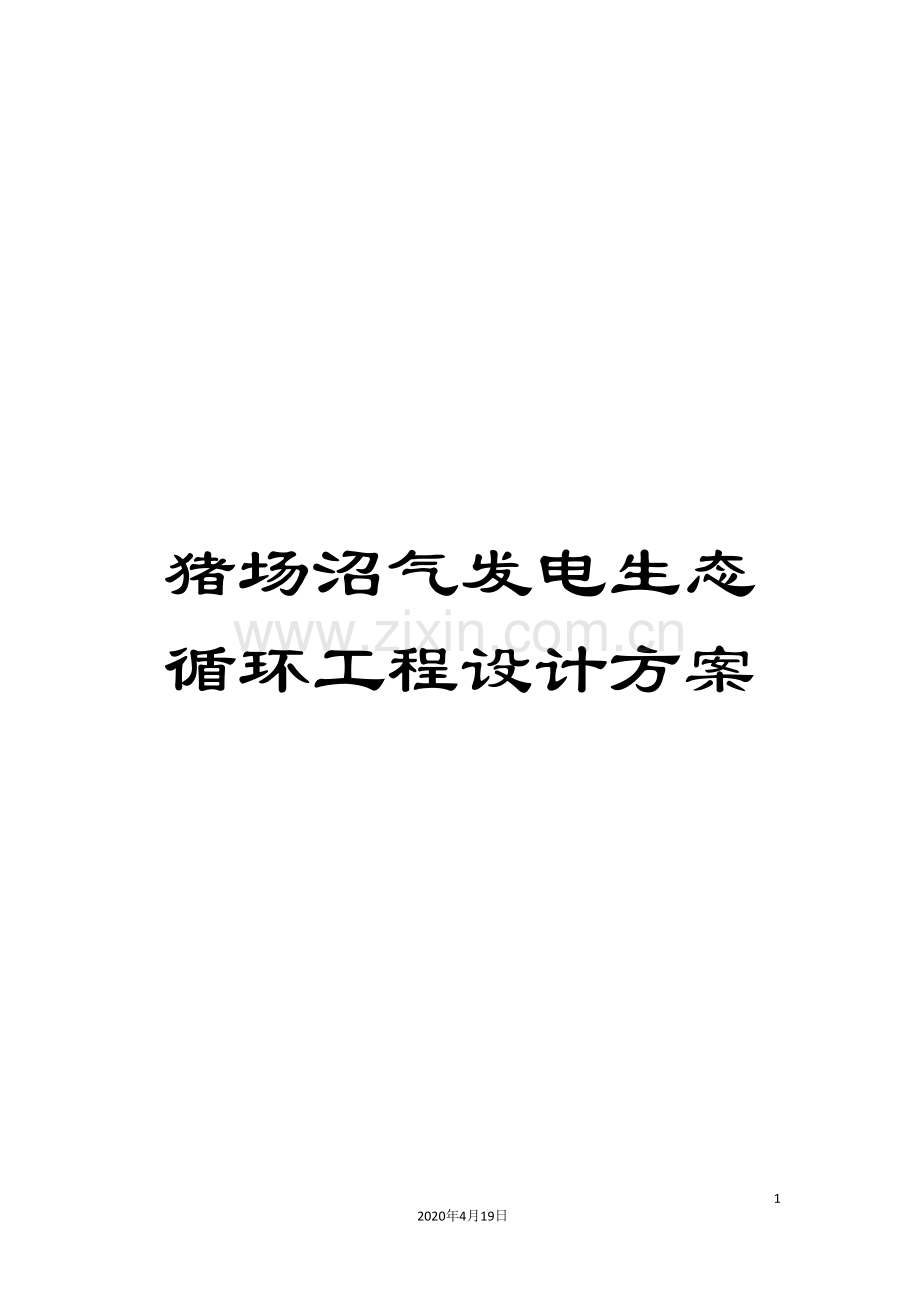

猪场沼气发电生态循环工程设计方案
33
2020年4月19日
文档仅供参考

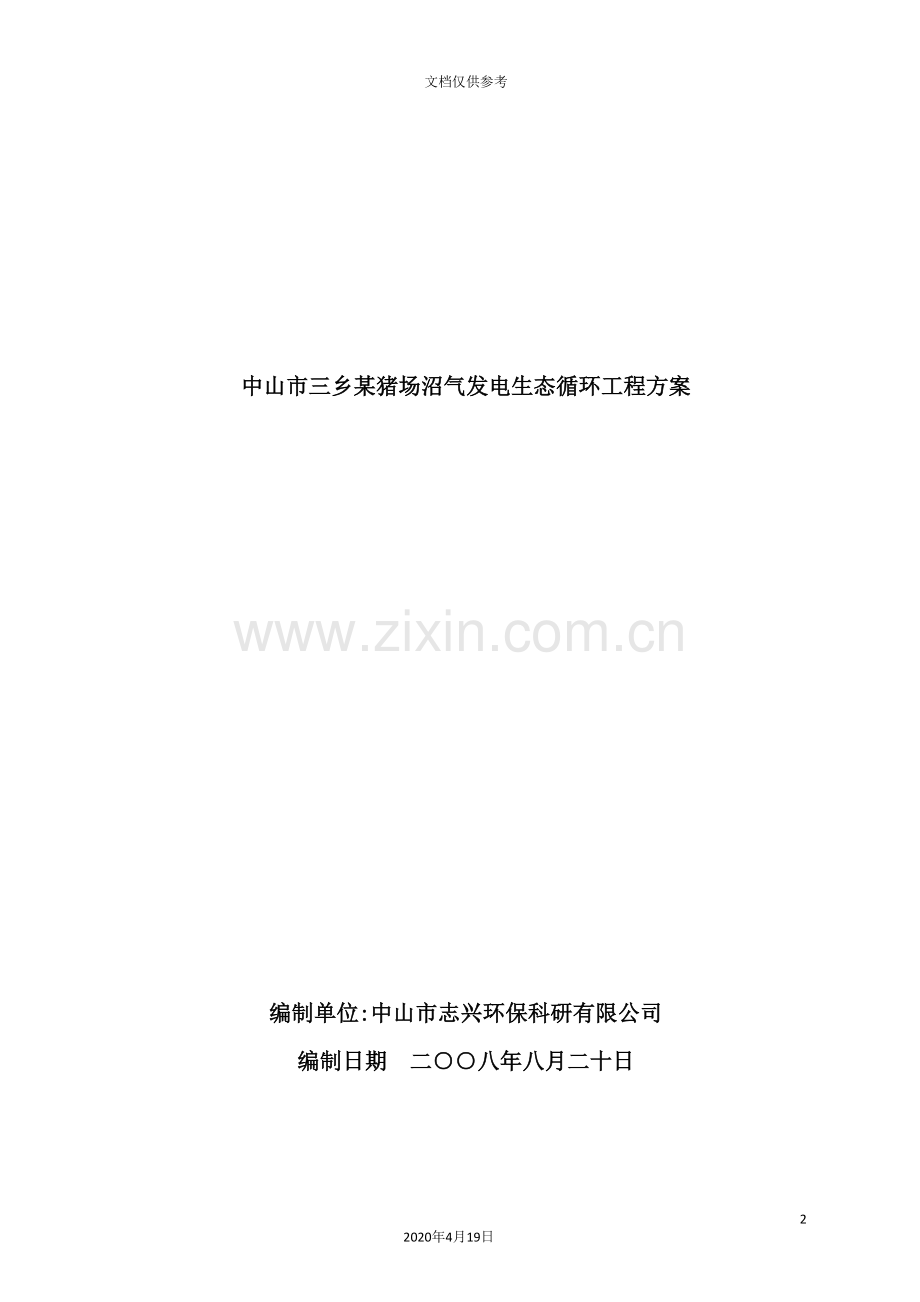

中山市三乡某猪场沼气发电生态循环工程方案
编制单位:中山市志兴环保科研有限公司
编制日期 二○○八年八月二十日
第一章 项目摘要
1.1 项目名称:中山市白石猪场沼气发电生态工程
1.2项目主管部门:
1.3项目建设单位及法人
1.3.1中山市白石猪场
1.3.2项目法人: 联系电话:0760—
1.4项目建设地点
广东省中山市三乡镇白石村
1.5项目建设规模和产品方案
项目区占地0.0亩,具体建设内容包括厌氧发酵罐0个,容积0.0m3;浮罩式储气罐0个,容积0.0m3;沉淀池、预处理池、沼液贮存池总容积0.0m3;
项目实施后,年处理猪场粪便0.0万吨、污水0.0万吨,年产沼气0.0万m3 ,年最大发电量可达0.0万千瓦时,全部自用(公司年耗电0.0万千瓦时),年产固体有机复合肥0.0吨。项目实施所发酵产生的沼液、沼渣,可为周边0.0亩蔬菜基地和0.0亩大棚生产无公害蔬菜提供丰富的有机肥料。
1.6投资估算和资金筹措
项目建设总投资0.0万元。其中:中央投资0.0万元、地方政府配套0.0万元、建设单位自筹资金0.0万元。
1.7效益分析
根据确定的产品方案和建设规模及预测的产品价格,达产期内年均销售收入0.0万元,其中节约电开支0.0万元,销售有机肥0.0万元,经过利用沼液增收0.0万元。
1.8项目编制依据
1.8.1<农业基本建设项目管理办法>
1.8.2农业部<大中型沼气工程建设项目指南>
1.8.3国家<能源中长期发展规划纲要>( -2020);
1.8.4农业部<全国农村沼气工程建设规划>( - );
1.8.5 NY/T1220- 沼气工程技术规范
第二章 项目建设的必要性、可行性
2.1 项目建设的必要性
2.1.1、实施沼气发电项目是建设资源节约型社会的需要。
本项目以粪污综合治理为手段,利用粪污全年恒定中温厌氧发酵、全年生产优质高品位沼气能源,并利用部分沼气进行发电、沼渣及沼液制肥等多种现代农业新技术、新产品、新成果,是对传统的养殖业进行的一次彻底的改造,是一次全面的技术升级行动。
2.1.2、实施沼气发电项目是建设社会主义新农村的需要。
企业能源建设,作为缓解能源短缺,改进能源结构,改进生态环境的一项重要措施。对提高企业收入,改进企业发展水平,提高企业的生产条件和竞争力具有重要的作用,符合国家政策的要求。中国政府非常重视企业能源建设,温家宝总理曾经指出”能源工程要在开发利用和节约相结合上大做文章,要充分利用可再生能源,发展多能互补综合效益,使之成为良性循环,走可持续发展道路”。
2.1.3、实施沼气发电项目保护生态环境,促进经济的可持续发展。
中山市政府在”十一五”发展纲要中提出,大力建设现代优质畜产品基地,加快防疫基础设施基地建设,推进牲畜品种优良化、畜群结构合理化、生产经营产业化、产品营销市场化和动物疫病防治网络化,加快传统畜牧业向现代畜牧业转变。提高农业综合生产能力,保障农业安全、生态安全和土地安全,形成合理的产业布局,促进农业发展。本项目以养殖业为起点,对粪污进行综合处理,最终向绿色产品的种植业者提供合格的有机复合肥料产品,大力发展有机农业生产。
2.1.4、实施沼气发电项目是发展绿色产品,提高产品质量的需要。无公害或绿色食品的生产,必须有达标的环境资源作保障,必须有足够的有机肥源作基础。固体高效有机复合肥与液体高效有机复合肥作为本项目转化的产品,将成为中山市推动绿色食品生产与供应、提高居民生活水平的重要支撑。随着项目的实施,所提供的有机复合肥将延伸推广应用到绿色蔬菜、绿色果品、绿色粮食作物的生产领域。
2.1.5、实施沼气发电项目是增加的需要。沼气工程的实施,解决有机肥的问题,可有效提高农作物的产量和品质,增加周边农民的收入。
2.1.6、随着养猪产业的发展,对牲畜粪便处理尚未得到较好的解决,实施沼气发电项目可解决粪便污染的难题,同时对沼气生产起到较好的带动作用。
2.2项目建设的可行性。
2.2.1白石猪场高度重视。针对沼气工程召开专门会议研究项目申报、选址、配套资金的落实,将项目作为企业的一大重点。
2.2.2项目实施单位具备发展大型沼气生产的能力。
2.2.3项目区的地理位置优越、企业对沼气生产的高度认识,使项目具有较强的发展潜力。
2.2.4项目实施所生产的沼液、沼渣可较好解决中山地区土壤板结、有机质贫乏的问题,提高土壤质地,使农作物产量有很大的增产潜力。
第三章 市场供求分析与预测
3.1前景分析
三乡镇种植水稻、番茄、辣椒、甜菜和各类蔬菜,蔬菜供应大部分城区。建设单位对沼气有了较深的认识,沼气不但解决了企业对清洁能源的需求,也为无公害蔬菜的生产提供了优质的肥料。项目建设地点周边种植露地、拱棚蔬菜0.0亩,大棚蔬菜0.0亩。根据测算,每亩需要固体有机肥1t/年,沼液肥10t/年以上,仅0.0亩大棚蔬菜需要沼渣0.0t,沼液肥0.0万t。该沼气工程生产的沼渣、沼液尚不能满足大棚蔬菜种植有机肥需求,因此大中型沼气工程产生的沼渣、沼液市场前景良好。
3.1.1沼气成分及用途
沼气的主要成分有甲烷、二氧化碳、硫化氢、一氧化碳、氢、氧和氮等气体。沼气中甲烷最多,占总体积的50%~70%,二氧化碳次之,其它几种气体含量很少,一般不超过总体的2%~5%。根据白石猪场的实际情况,项目实施后沼气及沼气发电主要供应企业自己和周边有需要的企业和农户,因此不存在市场问题。
3.1.2 沼渣、沼液成分及用途
厌氧发酵过程中,发酵料液中的可溶物主要由分子量不等的有机物及各种离子组成。沼渣、沼液中含有氮、磷、钾等营养元素,以及氨基酸、维生素、蛋白质、赤霉素、生长素、糖类、核酸等对作物的生长发育有调控作用 ”生理活性物质”,还含有钙、磷、铁、锌、钼等刺激作物发芽和生长的离子。
从沼液成分分析可看出沼液能起到多种作用,这些作用主要表现在调节作物生长、增长肥效和抗病虫害三个方面。
3.2市场预测
工业化制成的有机肥料(如粉状、颗粒状有机肥料),其养分全面,有机质含量高,在贮存,运输,使用方面大为改进,同时有机肥料销售价格合理,一般粉状有机肥料在350——500元/吨左右,颗粒状有机肥料在850元/吨左右,而化肥的价格一般约为600元/吨,有机肥具有明显的价格优势,因此适合大面积推广使用。当前有机肥产品使用的主要对象为蔬菜、果园等绿色食品基地,还用于城镇绿化和花卉培养。随着市场经济的发展,有机绿色农产品将实行优质优价,这样对有机肥的需求将会越来越大。
项目所产沼气沼电主要为企业自用。由于项目位置距离周边农户距离较近,沼气与沼电输送需要的基础性设施投入不高,且满足技术与安全要求,为使农户用上清洁能源,保护植被,在当地政府的倡导与支持下,所余沼气沼电产品向周边农户供应,以满足新农村建设中农户对清洁能源的需求。随着养殖规模的扩大,项目规模也随之扩大,届时沼气沼电产品的供应范围也将进一步拓展。由于沼气与沼电产品为高品位能源,生产成本低于成常规能源生产成本,是清洁、绿色能源,价格将低于常规能源价格,市场前景良好。
第四章 项目建设单位基本情况
白石猪场,位于中山市三乡镇白石村,法人代表。建于年,现厂区用地0.0亩,建筑面积0.0万平方米。年被中山市人民政府评为”A级信用企业”;年月,被广东省无公害畜产品质量安全委员会认定为无公害生产品产地,产地规模4万头。年,白石猪场顺利经过国家农业部农产品质量安全中心审定,成为无公害畜产品生产加工企业。年,白石猪场被中山市农村信用社评定为2A级企业,年月被国家商务部确定为国家生猪活体储备基地,是中山市重点扶持的农业产业化企业。白石猪场生产规模为年产生猪4万头以上,常年存栏4万余头生猪,生产中年排放粪便、生产污水0.0万多吨,项目建设单位的自筹配套能力。白石猪场企业注册资本达0.0多万元, 公司销售收入0.0万元, 利润0.0万元。公司自身可为沼气工程配套0.0万元。 中山市在财政十分困难的情况下,由政府研究承诺配套0.0万元,使该项目的实施有充分的资金保证。
第五章 项目地点选择分析
5.1 项目选址原则
选择建厂地区须符合行业布局,还应考虑地域资源、区域地质、交通运输和环境保护等要素。其主要原则包括:
1)符合国家政策和生态能源产业发展规划;
2)满足项目对原材料、热和电的供应需求;
3)交通方便,运输条件优越;
4)充分利用地形地貌,地质条件符合建设要求;
5)满足当地养殖业的防疫要求,并远离水源;
6)基础条件适合与沼气工程的特定生产需要和排放要求;
7)有可供利用的社会基础设施和协作条件。
5.2项目区自然条件
5.2.1气象资料
市境地处北纬22°11′~22°46′, 东经113°09′~113°46′的低纬沿海地带,属南亚热带季风气候。经年气候温和,冬暖夏凉。无霜期352天,年平均降雨量1731毫米,年平均气温21.8℃,最高气温36.2℃,4~9月为雨季,6~10月为台风季节。年均日照率39%,年均气压101.28kpa,相对湿度83% 。常年风向东北偏北,静风频率27%。
5.2.2区域概况
中山市位于珠江三角洲南部,北靠顺德,西接江门,东临珠江口,南接珠海,毗邻港澳。总面积1800.14km2,人口130万。
地貌包括大陆架隆起的山地、丘陵、台地、冲积平原、滩涂等类型。土地肥沃,多为优良的水稻土。
地形中部高亢,周围多为平坦的平原地区。五桂山突屹于本市中南部,主峰海拔531米,是全市最高点。其余多为低山丘陵,一般海拔为10~20米。平原占全市总面积的68%,丘陵山地占24%,河流水面占8%。
5.3社会经济发展现状
项目建设点所在地工业方面:三乡镇被中山市定位为珠江三角洲地区以外向型经济为主导的中心镇,中山市南部地区的中心。现全镇拥有各类外资厂企621家,私营企业534家。改革开放以来,全镇工业实际利用外资14.59亿美元,第三产业实际利用外资达5亿美元,近几年实际利用外资、出口值、工缴费收入等外经指标一直位居全市前列。据统计, 全镇国内生产总值30亿元,工业产值78亿元,税收5.58亿元,实际利用外资2.29亿美元,固定资产投资15.24亿元,银行信社存款余额43亿元,年用电量7.36亿度,农民人均收入7505元。
农业方面:三乡镇现有农业用地1.62万亩,其中水稻5000亩,鱼塘2936亩,蔬菜4500亩,水果3800亩。近年来,镇党委、镇政府注重抓好”三农”工作,每年由镇政府补贴农业几百万元,扶持农民发展农业生产。如今,农业生产已从单一水稻种植向区域化、专业化、效益化的经济作物种植转变,逐渐形成了粮食产业区,优质荔枝、龙眼产业区,优质水产产业区,无公害蔬菜产业区,以及畜牧生产产业区等城郊型”三高”农业经济。
交通方面:105国道贯穿全镇,现有一、二级标准公路密度达65公里/百平方公里,正在兴建沙坦公路和深、港、澳、珠等机场均处在90公里交通圈内,南沙港、高栏港、中山港、神湾港乃至港澳地区的多个水运口岸环列,铁路运输经由广州及未来的中山过境线路通达全国各地。
水电:现拥有日供水量达14万吨的自来水厂1座,另有龙潭、马坑、古鹤、田心四大水库补充供水。总投资5800万元、日供水量10万吨的新水厂项目正在密锣紧鼓的建设中。还拥有11万伏变电站3座、22万伏变电站1座。架设10千伏专线到各村共136公里,完全满足全镇当前和今后很长一段时间的用电需求。
文化教育:三乡镇是广东省教育强镇,全镇拥有公办高级中学一所,职业高中1所,公办初级中学2所,民办初中2所,公办小学8所,民办小学4所。其中桂山中学为广东省一级学校、市重点高中,理工学校被评为广东省重点职业中学,光后中心小学为省一级学校。三乡镇文化事业蒸蒸日上,建有有线广播电视站、文化站、文化活动中心、妇幼活动中心和图书馆。 三乡文化广场被评为广东省十佳文化广场。
医疗卫生:镇有医院,村有分院和卫生所,组成了三级医疗网络。有健全的防疫、环卫专业队伍。 创立为国家卫生镇,12条行政村均为省卫生村。
社会治安:镇设公安分局。村村厂厂有保安队。另市公安交警第三大队、市公安消防第四大队驻在我镇,为全镇社会稳定、交通和消防安全提供强有力的保障。
5.4厂址推荐方案
根据项目选址原则,结合白石猪场的实际情况,项目建设地点选择在白石猪场。具体位置见附图1和附图2。将项目建设点选择在此的理由在于:
1)企业已经认识解决粪便污染问题的紧迫性,正在积极筹措资金,筹备建设沼气工程;
2)项目建设点靠近县乡道路,交通便利;
3)项目建设点紧邻白石养殖场,当前为养殖场粪污堆放点,拟建点水电已经与养殖场的水、电连接。将项目建设点选择在此,可保证项目地用水、用电;
4)本项目区位于白石猪场。项目点所在地周围种有蔬菜0.0亩,大棚0.0亩,可较好地利用沼液和沼气。
5)项目点符合当地发展规划,政府大力支持,养殖场需求强烈,当地适宜推广”猪——沼——作物”等能源生态模式,当地能源管理部门技术力量强,项目建设后能对工程进行有效、长期的管理,能较大促进企业生态农业发展和农业增效、企业增收的地方。
第六章 生产工艺技术方案分析
6.1基本工艺要求
1)沼气工程的工艺技术方案设计在不断总结生产实践经验和吸收科研成果的基础上,积极采用新技术、新工艺、新材料、新设备,以提高自动化水平,降低劳动强度,减少投资和运行费用,采用的技术工艺尽可能接近国际先进水平或国内领先水平;
2)沼气工程的工艺技术方案设计做好前期工作,实地考察和收集必要的资料。要符合当地总体规划,与养殖场客观实际紧密结合,能够正确处理集中与分散、处理与利用、近期与远期的关系;
3)沼气工程的工艺技术方案以减量化、无害化、资源化为目标,尽可能采用清洁生产技术;
4)沼气工程的工艺技术方案设计考虑沼气的有效利用,充分利用附近苗圃、花卉、蔬菜基地和农田施用沼渣、沼液;
5)沼气工程的工艺技术方案设计,除了执行能源环境行业标准外,还应符合国家及地方现行的相关标准、规范的规定。
6.2典型工艺介绍
生产工艺的确定是沼气工程设计的关键。工艺是否合理直接关系到工程的处理效果、运转稳定性、投资、运转成本。因此,必须结合白石猪场对环境要求、用能特征,以及种植业、养殖业发展趋势和白石猪场粪污特征,综合考虑粪便资源、配套土地和能源需求等因素,慎重选择适宜的生产工艺,以达到最佳的处理效果、获取最大的经济效益。
当前比较成熟、适用的生产工艺有两大类,一类是以综合利用为主的”能源生态型”处理利用工艺,另一类是以污水达标排放为主的”能源环保型”处理利用工艺。”能源生态型”处理利用工艺是指畜禽场污水经厌氧无害化处理后不直接排入自然水体,而是作为农作物的有机肥料的处理利用工艺。”能源环保型”处理利用工艺指的是畜禽场的畜禽污水处理后直接排入自然水体或以回用为最终目的的处理工艺,该工艺要求最终出水达到国家或地方规定的排放标准。
6.3 项目工程组成
白石猪场大型沼气工程由畜禽粪污前处理系统、厌氧消化系统、沼气发电系统、沼液后处理及商品化肥料加工系统及附属配套设施组成。
6.4 工艺技术路线
(1)减量化原则
养猪场可实行干清粪工艺,冲圈和降温用水减少到最低限度,从而减少治理经费,达到把污染源控制在最低限度的目的。
(2)无害化原则
选用先进工艺技术,所有污水、粪便必须采用封闭式的厌氧发酵工艺,无毒无味运行,经过一段时间的厌氧发酵,可去除污水中的COD约80%左右,病毒菌杀灭率96%以上,消除蚊蝇孳生地和寄生虫生长的寄生体。
(3)资源化原则
有害粪污经过治理,达到变废为宝的目的。粪便治理后可作为果树、蔬菜的有机肥或深加工成有机复合肥。污水、粪水治理经过厌氧发酵所产生的沼液中富含溶解氮、磷、钾的黄腐酸,浓缩后可制成植物叶面有机喷施肥。
(4)生态化原则
选用先进处理工艺治理后,将沼渣和沼液分别制成固体有机复合肥和液体有机复合肥,固体有机肥可作为农作物的底肥或追肥,液体有机复合肥可作为叶面肥或滴灌施肥,形成”养殖——能(沼气)——肥料——种植——养殖”生态模式。整个工程是一个可持续发展的生态环保能源工程,注重资源综合开发利用和生态平衡,利用现代科学技术,经过人工设计生态工程,协调发展与环境之间、资源利用与保护之间的关系,形成生态与经济两个良性循环。
6.5项目工程的工艺流程。
猪粪经过人工清运和污水经过管道输入沉淀池,经格栅清除沉渣和杂草后,泵入匀质调节池升温处理后pH值达到中性,并调节成干物质浓度为8%的粪水料液,泵入CSTR厌氧消化反应器内搅拌均匀,在恒定中温条件下进行厌氧反应,温度设在35~38℃,水力滞留期为15天。为保证本场用气的稳定性,部分沼气由贮存在压力贮气罐内,其它大量沼气贮存浮罩式贮气罐内,供发电使用。反应后的料液经固液分离后产生的沼渣、沼液分别制成固体、液体有机无机复合肥,多余的沼液回流使用。
为保证冬季厌氧消化器在恒定中温条件下的正常运行,利用部分沼气经过喷淋锅炉直接加热预处理池内的冷粪到40℃,利用热电联产发电机组产生的热量经过换热器保证厌氧发酵罐内的恒定中温。经固液分离后产生的沼液暂时贮存在浮罩式贮气罐内进行二次发酵,提高沼气的产量。
主要工艺技术参数
猪粪干物质含量:18%;
发酵料液浓度:8%;
发酵罐投料体积比:90%;
发酵罐容积产气率:1.2m3/( m3.d);
水力滞留期:15d;
发酵温度:35~40℃;
发酵物pH值:7~7.5;
物料适宜碳氮比:15~25;
固液分离后沼渣中含水率:65%;
固体有机肥沼渣中含水率:14%;
热电联产发电机组沼电转化率:1.5kW.h/m3;
工艺设备与设施规模确定基本依据
本项目以粪污为原料实现各阶段生产,现有猪场养殖规模及粪污供应量为工艺设备与设施规模确定的基本依据。
(1) 粪污收集量
表6-1 粪污量收集表(以万头为单位):
序号
名称
粪污生产规模
单位
单位产量kg/只
日产量(t)
收集率
干物质
干物质日产量(t)
干物质年产量(t)
1
养殖场粪便
40000
头
2.86
114.4
90%
18%
18.5328
6764.472
2
养殖场污水
40000
头
3.0
120
90%
2%
2.16
788.4
3
日常人员
100
个
0.5
0.05
90%
20%
0.009
3.285
合计
234.45
20.7018
7556.157
(2) 沼气生产及其利用
1)厌氧发酵罐的确定
V=(20.7018t/d×15d)÷(8%×90%)=4312.875m3
分为2个同容积的单体发酵罐,同时根据发酵罐标准模数,选择发酵罐容积为2161m3,直径8.79m,高度9.00m,总容积为4322 m3。
2)沼气生产
日产气量:4322m3×1.2 m3/( m3.d)=5186.4m3/d;
年产气量: 5186.4m3/d×365d=1893036m3。实际设计量为40000头生猪计算。合计为189万立方。
图6-1中山市白石猪场沼气发电生态循环工程工艺流程图
6.5.1 工艺设计说明
1)格栅
污水经过沟管由场区自流进入集水池之前,先经过格栅。设置格栅主要是去除污水中较大的悬浮物,减少管道、污水泵等设施的堵塞情况的发生,保证后续处理设施的正常运行。
2)集水池
猪场污水主要来源于猪舍排放的废水。由于受冲洗周期的影响,污水单位时间内的排放量变化比较大。因此必须设置集水池保证后续工艺的要求。
3)水解酸化池
由于畜牧废水的特殊性,其废水中纤维含量较高,并含有大量的悬浮颗粒。水解酸化的作用在于降解部分悬浮 物质,将复杂的有机物转化为简单的有机物质,提高畜牧废水的可生化性能,有利于厌氧消化。
4)沼气池
厌氧池是大型沼气工程的核心设施,微生物的繁殖,有机物的分解转化,沼气的生成,以及污染物的降解都是在厌氧消化期内进行。因此,选择一个高效的厌氧池是沼气工程的重点。高效厌氧池必须满足的原则是:
² 能够保持大量的厌氧活性污泥;
² 保持污水进入沼气池和污泥之间的充分接触;
² 厌氧过程中污泥、沼气能有效的分离和收集;
² 厌氧消化负荷高;
² 能够应用于各种性质的有机污水处理;
² 污泥产量小,出水浓度低。
厌氧池根据HRT、SRT和MRT分为常规厌氧池、污泥滞留型池和附着膜型池三种类型。当前,在沼气工程中技术先进、可靠的的厌氧池主要是UASB,UASB是当前在有机废水处理中最常见的一种厌氧反应器,依靠池内颗粒(或絮状)污泥的良好沉降性能结合布料系统和三相分离器,使池内气、液和固相有效分离。该反应器滞留期短、具有抗冲击负荷的能力。
采用改良型的UASB发酵工艺,该工艺具有占地面积少、CODcr去除效率高、耐冲击能力强、管理维护方便等特点。根据厌氧出水直接进行综合利用,因此在设计时考虑适当延长水的滞留时间,更大程度上去除COD、BOD。
5)水力筛网
为进一步去除污水中的悬浮物体和猪毛等杂物,更有利于厌氧发酵和避免管网的堵塞。水力筛网筛出的浮渣等集中进入集粪池,进行固体堆肥处理。
6)兼性塘
废水兼性塘属于生物处理设施,废水在塘内滞留的过程中,水中的有机物经过好氧微生物的分解而达到稳定化的目的。好氧微生物的代谢所需的溶解氧由塘表面的大气复氧作用以及藻类的光合作用提供。
7)有机肥加工
根据处理工艺的需要,车间的主体构筑物一般包括预加工车间、发酵车间、合成车间和仓库,采用彩钢结构厂房。
6.5.2沼气的贮存与利用
在稳定的工作状况下,该项目每天可产沼气0.0立方米左右。沼气作为清洁高效能源,热值为2 kj/m3,每m3沼气可发电1.5kwh。沼气在经过阻火器后,气水分离器、脱硫净化塔、计量后进入沼气贮气柜,沼气经过阻止回火器后送入0.0KW经过能源办引进的沼气发电配套变送电设备,供应企业和周边用户的生产生活用电。
6.5.3沼渣、沼液的利用
经厌氧发酵后的沼肥必须全部回收利用起来,用以补充菜地、果园等用肥。综合利用的主要设施包括管道输送设备和液肥喷灌设施等。
(1)管道输送:选择管道输送或者车拉的方式,把沼液送到田间或草坪。
(2)田间贮存池:贮液期30天以上,采用地面池,高于地面,农田用肥时只需开阀便可自流,省工省运行费,远距离需喷灌,需采用污水泵加压,运行费用也很低。
(3)液肥喷灌:为了使液肥用于农田喷灌,一般田间地下设置ф100至ф150的水泥压力管,每50M左右设喷灌消火栓一组,配200M左右消防水带和消火喷枪,便于液肥的施用。
第七章 项目建设目标和建设方案
7.1项目建设总体目标
本项目总体目标是:对养猪场粪污进行综合处理和转化,形成沼气、沼电能源产品与有机肥产品,创造新的经济增长点,改进环境,建成集粪污处理和沼气发电、有机肥料生产为一体的能源环境示范工程项目。
7.2项目建设内容与规模
本项目建设用地0.0亩,具体建设内容包括沉淀池、预处理调节池、厌氧发酵罐、浮罩式储气罐、压力储气罐、沼气发电机组、固体有机肥生产线、以及相应配套工程。
本项目拟建设年处理粪污0.0万吨的沼气工程;年发电量为0.0万kW的热电联产发电机;年产固体有机复合肥0.0吨的固体有机肥生产线。
7.3项目产品方案
项目达产后,年产沼气0.0万m3,年发电量0.0万kW.h,其中可销售给周围居民沼气0.0万m3,每年销售居民用电0.0万kW.h,年产并销售固体有机复合肥0.0吨,年销售沼液0.0吨。该项目生产的有机肥、沼液可用于0.0亩露地蔬菜和0.0亩大棚对有机肥需求的补充,充分发挥了有机肥、沼液产品优势,有效避免了畜禽粪便在区域内造成的污染。
该项目以沼气为核心,经过利用猪场污水和固体粪便生产沼气和有机肥,并利用沼气发电,有机肥和沼液用于蔬菜种植或草坪施肥。该项目将环境保护和养殖业、种植业有机结合起来,达到畜禽养殖业废弃物的无害化、资源化、减量化的目标;经过生产可再生能源缓解能源供需矛盾,降低不可再生能源的消耗;使项目区走上能源生态可持续发展的良性循环轨道,极大的促进了经济的可持续发展。
第八章 项目建设内容
本项目建设用地0.0亩,新建集水池0.0m2、水解酸化池0.0m2、沼气池0.0m3、兼性塘0.0m2,贮气柜池0.0 m3。新建蚯蚓养殖大棚0.0m2、管理用房0.0m2以及相应的配套室外工程。
8.1 建筑工程
8.1.1设计依据
1)<建筑设计规范>;
2)<建筑设计防火规范>;
3)建筑及各专业提供的设计条件。
8.1.2 设计范围
该工程主要构筑物有:水解酸化池、沼气池、有机肥车间和办公室。其中水解酸化池、集水池、沼气池为钢筋混凝土结构;发电机房和办公室为砖混结。
本大型沼气工程属白石猪场内新建工程,建筑设计要求美观大方。建筑物均为地上式单层建筑,建筑物内墙根据功能进行初级装修。
8.1.3构筑物建筑内容和形式
1、格栅集水池(2座):
格栅井:在此处安装格栅,格栅为钢结构,格栅井为钢筋混凝土结构,外形尺寸为0.0m×0.0m,池深0.0m,水深0.0m。
集水池:集水池为钢筋混泥土结构,容积0.0立方米,池底呈坡形,外形尺寸为0.0m×0.0m,池深0.0m,水位高0.0m,池顶加盖。格栅井与集水池均为地下池。
2、水力筛网(2套):
水力筛网底座为砖混结构,水力筛网网片、水力筛网布水箱等均是不锈钢,水力筛网网片尺寸是0.0m×0.0m,底座尺寸为0m×0m,高0.0m。水力筛网设于地上。
3、水解酸化池(2座):
水解酸化池容积为0.0m3,分为三格,每格均挂有弹性立体填料。池体为钢筋混泥土结构,外设保温层,池底设有泥斗,池外形尺雨为0.0m×0.0m,池深0.0m,水位高度是0.0m。水解酸化池为半地上池。
4、厌氧发酵罐(2座):
厌氧发酵罐池容为0.0立方米 ,采用现浇钢筋混泥土结构,在罐体外设置保温层,厌氧罐内设有三相分离器、布水器和溢流槽等(均为钢结构)。直径0.0m,高度0.0m,有效水深0.0m。厌氧发酵罐为半地上池。
5、沉淀池(2座):
沉淀池池容为0.0m3,采用砖混结构,池外形尺寸0.0m×0.0m,高度0.0m,有效水深0.0m。沉淀池为地下式池。
6、生物稳定塘:
生物稳定塘总面积为 0 ㎡,稳定塘结合工艺流程,在水塘中养植水葫芦等水生植物,有利于水的净化。
兼性塘:面积8000平方米,水深1.2 m,处理水量600m3 /d,BOD5表面负荷161.5KG BOD5/104 .M2.d,HRT=15.6天,采用二塘串连方式。
稳定塘之间的各塘均采用自流的方式。
7、沼气贮气罐:
沼气贮气罐钟罩容积为0.0m3×2,贮气罐为湿式贮气柜,水池为钢筋混泥土,钟罩为钢结构,沼气贮气罐为地上池。
8、沼气发电机房及设备:
发电机房建筑面积为0.0㎡,安装0.0kw的沼气发电机组,机房采用砖混结构。
9、集粪池:
集粪池池容为0.0×0.0m3,池子钢筋混泥土结构,池外形尺寸为0.0m×0.0m,池深0.0m,为敞口池。半地上池。
10、沼渣加工中心:
根据处理工艺的需要, 本建设项目沼渣用来养殖蚯蚓。模式配套用蚯蚓养殖床的修建应因地制宜,可选择在大棚内建造,也可选择建在棚外,可建在地面上,也可建成半地下式。
11、管理用房:
项目建设的管理用房有:管理房、配电室净化室0.0㎡。管理用房均为砖混结构。
8.2电气、自动控制系统
8.2.1设计依据
(1) 建筑设计方案;
(2) 建筑及各专业提供的设计条件;
(3)<民用建筑电气设计规范>(JGJ/T16-92)。
8.2.2 设计范围
(1)照明系统、避雷和接地系统设计;
(2) 各处理池污水泵、上料系统、污泥泵控制系统的设计;
(3) 卧式沼气池内温度控制系统的设计;
(4) 进料车间、干化车间控制系统的设计;
(5) 控制室的电气设计。
8.2.3 设计内容
1)用电负荷计算
动力设备容量 0.0 kw
照明容量0.0kw
合计0.0kw
2)动力系统
电源电压及配电系统:电源电压为380/220V,负荷等级为三级,在控制室中设置总配电柜,主干线采用YJV-0.6/1KV交联电缆,动力配电箱配电线采用全塑铜芯导线,穿钢管沿墙及地面铺设。
配电设备类型:总配电箱选用GHK-1型低压固定框,动力配电箱选用XXL-53型动力箱。
3)照明系统:电源电压为380/220V,设置2配电箱,配电方式采用放射式。照明配电箱采用PZ-30型模数化终端组合电器。照明线采用铜芯导线,穿钢管在墙板和顶板上明铺设。
4)接地系统:接地形式采用TN-C-S系统,在电源进线处设有总等位联接,接地电阻不大于4欧姆。
8.4 公共工程
8.4.1场区总平面布置
沼气沼气工程的总体布置应符合该沼气沼气工程工艺的要求,布置紧凑,便于施工、运行和管理;结合地形、气象和地质条件等因素,经过技术经济分析确定;竖向设计应充分利用地形、设施高度,达到排水畅通、降低能耗、土方平衡的要求;构筑物的间距应紧凑、合理,并应满足施工、设备安装与维护、安全的要求;附属建筑物宜集中布置,并应与生产设备和处理构筑物保持一定距离;各种管线应全面安排,避免迂回曲折和相互干扰,输送污水、污泥和沼气管线布置应尽量减少管道弯头以减少能量损耗和便于清通;各种管线应用不同颜色加以区别。
第九章 投资估算
9.1投资估算依据及范围
项目投资估算综合国内设备生产厂家的近期报价、中山建筑安装定额资料、项目建设的总体规划资料,以及<工业企业财务制度>等资料,并适当考虑运输费用和物价上涨因素。
估算范围包括工程项目所需固定资产投资即建筑工程、设备购置、安装工程、配套辅助设施以及土地租赁等所需的费用,以及流动资金和建设期利息。
9.2固定资产投资总额
9.2.1工程费用
工程费用分为建筑工程、设备购置、蚯蚓养殖厂、工艺管道、其它五项费用,分别为主要生产设施、辅助生产设施、公用工程、服务及生活福利设施、厂外工程等。具体明细见附表9-1、9-2、9-3。
9-1项目工程总投资构成 单位:万元
名 称 投资金额 投资比例 备注
建筑工程 0.0 0.0%
设备工程 0.0 0.0%
附属工程 0.0 0.0%
其 她0.0 0.0%
合 计 0.0 100%
9-2土建工程投资估算 单位:万元
名 称 数 量 单 位 规 格 金 额
备 料 池 0.0 立方米 防渗混凝土池 0.0
调节调桨池 0.0 立方米 防渗混凝土池 0.0
酸化池 0.0 立方米 防渗混凝土池 0.0
USR厌氧消化反应器 1 台/套 防渗混凝土池 0.0
贮气罐混凝土池 1 台/套 0.0立方米/台套 0.0
阳光大棚 0.0 M2 砖瓦结构 0.0
工具泵房 0.0 M2 砖瓦结构0.0
沼气发电机房 0.0 M2 砖瓦结构隔音0.0
沼液池 0.0 M3 土池防渗 0.0
蚯蚓养殖车间 平方米0.0元 0.0
仓 库 0.0 平方米 0.0元 0.0
辅助房 0.0 平方米 0.0元 0.0
合 计 0.0
附属工程
道路、晒场 平方米 0.0 0.0 0.0
大门 套 0.0 0.0 0.0
围墙 米 0.0 0.0 0.0
合计 0.0
工程建设其它费用 0.0
预备费 0.0
主要工程项目名称 单位 数量 单价(元) 总价万元
格栅调浆搅拌机 套
进料泵(单螺杆泵) 台
600型厌氧溢流器 套
600型厌氧布水器 套
4PW污水泵 台
3NL潜水切割泥浆泵 台
沼气储气柜钢罩0.0M3 M2
沼气快速脱硫器 台
沼气除水器 台
沼气防倒流器 台9
破壳设备 套
固液分离机LW—400型 台
沼气站电器控制总柜 台
沼气站电器控制分柜 台
钢制沼气冷凝水集水井 台
SS100沼液喷灌用消火栓 套
沼气发电余热、消声处理系统 套
发电机组50KW 套
自动螺杆脱水机 台/套
低温干燥机 台/套
低温浓缩机 台/套
自动计量灌装机 台/套
自动计量包装机 台/套
造 粒 机 台/套
搅 拌 机 台/套
传动装置 台/套
9-3设备工程投资估算 单位:万元
电力照明 套
反 应 釜 套
余热加温管道 米
站内工艺管网 米
合计0.0
9.3资金筹措及使用方案
项目总投资0.0万元,其主要资金来源有:
1) 中央财政拨款0.0万元;
2) 地方政府配套0.0万元;
3) 自筹资金0.0万元。
第十一章 环境保护与安全生产
11.1项目拟采用的环境保护标准
<中华人民共和国环境保护法>、<水污染防治法实施细则>、<大气污染防治法>、<环境噪声污染防治法>、<固体废弃物污染环境防治法>、<畜禽养殖业污染防治技术规范>、<畜禽场环境质量标准>、<城镇燃气设计规范>等。
11.2项目对环境的影响
本项目粪污在经厌氧消化处理后产生的沼渣用来养殖蚯蚓,沼液直接提供给各个企业绿化施肥。其环境效益表现为四个方面:卫生、水、空气和大气质量的改进。
(1)卫生效果:杀灭种猪繁育场粪便中的病菌、病毒和寄生虫卵,减少人畜病害。
(2)改进水环境:有效降低粪便污水中的COD、BOD、NH3-N、P等有机质,解决粪便污水对周边环境的污染。
(3)减少酸雨、保护生态:沼气是清洁能源,利用沼气替代煤炭,能够减少SO2等污染物的排放,本项目用于沼气烧锅炉和发电,均对减少酸雨污染产生效果。按照燃煤的热效率分析,1m3沼气能够替代1.12~2kg煤炭,能够减排SO2 0.018~0.032kg,烟尘0.013~0.024kg。同时,沼气供周边农户炊事用,那么能够减少薪柴消耗,保护森林。
(4)减排温室气体:利用清洁能源(沼气)替代矿物燃料煤炭,起到减排CO2的效果:每立方米沼气能够减排CO2 2.13~3.81kg;利用沼气技术处理规模化养殖场的粪便,能够减少因粪便的曝弃、堆沤或直接田间施用而产生的甲烷(甲烷的温室效应是CO2的21倍)排放:本项目实施后每年减排CO20.0吨。
由此可见,本项目是保护环境,提供清洁能源,充分利用资源,实现可持续发展的一个综合性的基础产业,生产过程中产生的沼渣与沼液产品均得以合理转化及利用,不再产生新的污染源。沼气、沼电产品属清洁能源,无环境污染问题。因此,本项目在环境保护方面不需增加其它措施。
11.2.2项目运行后对环境的影响及治理对策
1)沼气工程的气味
沼气工程运行过程中,水解酸化池等设施会产生一些不良气体,特别是嗅觉方面尤为突出。主要治理措施:一是场区内生活设施和办公用房尽量避开主导风向的下风向;二设计中尽量采取淹没进水、进粪便;三是种植对不良气体吸收能力强的树种,既绿化环境又起到屏障隔离和吸收作用。
2)噪声的影响及防治对策
沼气工程的噪声主要来源于
