中交二航局六分公司检测中心


桥梁工程施工测量汇编

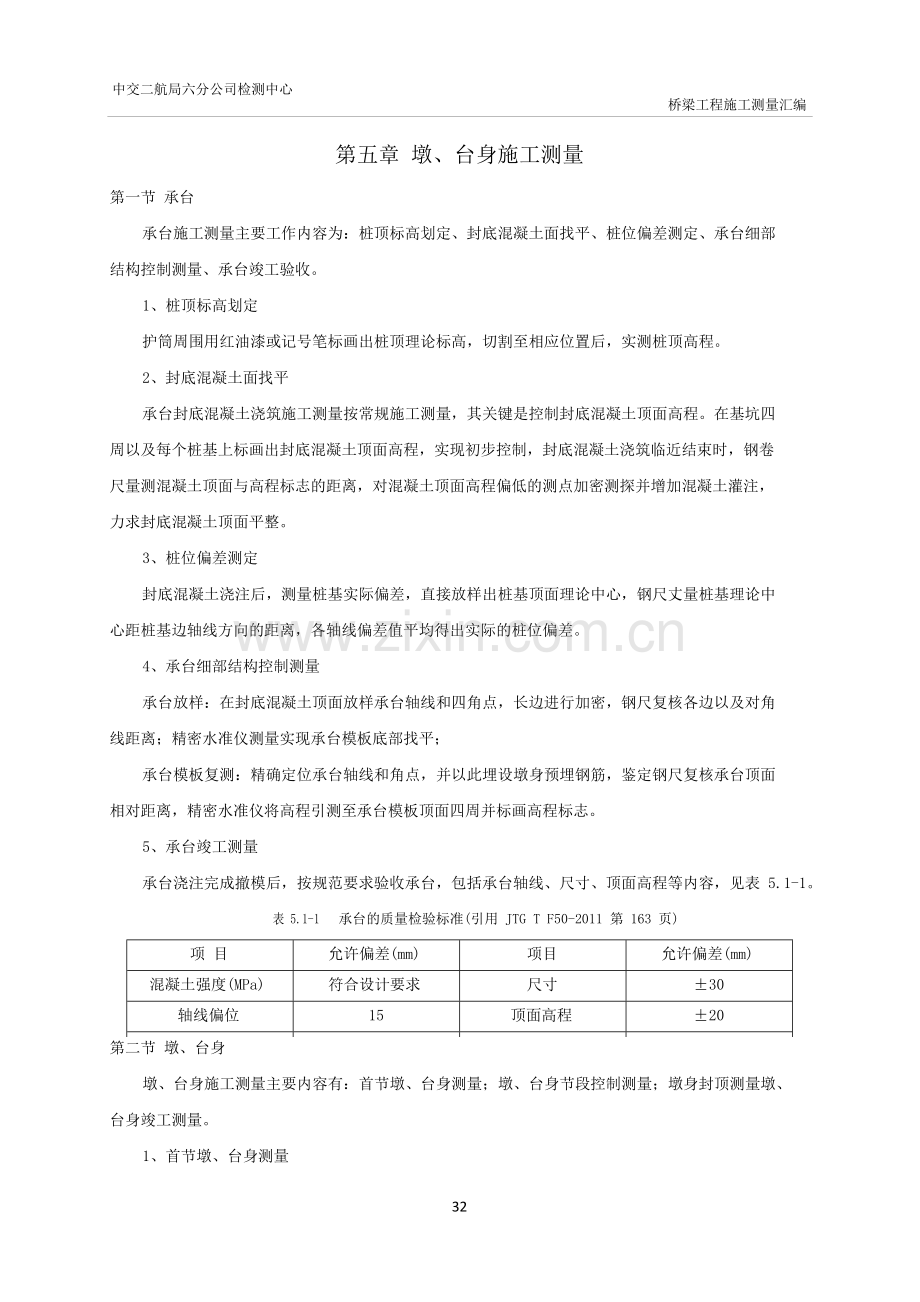

第五章 墩、台身施工测量

第一节 承台

承台施工测量主要工作内容为：桩顶标高划定、封底混凝土面找平、桩位偏差测定、承台细部

结构控制测量、承台竣工验收。

1、桩顶标高划定

护筒周围用红油漆或记号笔标画出桩顶理论标高，切割至相应位置后，实测桩顶高程。

2、封底混凝土面找平

承台封底混凝土浇筑施工测量按常规施工测量，其关键是控制封底混凝土顶面高程。在基坑四

周以及每个桩基上标画出封底混凝土顶面高程，实现初步控制，封底混凝土浇筑临近结束时，钢卷

尺量测混凝土顶面与高程标志的距离，对混凝土顶面高程偏低的测点加密测探并增加混凝土灌注，

力求封底混凝土顶面平整。

3、桩位偏差测定

封底混凝土浇注后，测量桩基实际偏差，直接放样出桩基顶面理论中心，钢尺丈量桩基理论中

心距桩基边轴线方向的距离，各轴线偏差值平均得出实际的桩位偏差。

4、承台细部结构控制测量

承台放样：在封底混凝土顶面放样承台轴线和四角点，长边进行加密，钢尺复核各边以及对角

线距离；精密水准仪测量实现承台模板底部找平；

承台模板复测：精确定位承台轴线和角点，并以此埋设墩身预埋钢筋，鉴定钢尺复核承台顶面

相对距离，精密水准仪将高程引测至承台模板顶面四周并标画高程标志。

5、承台竣工测量

承台浇注完成撤模后，按规范要求验收承台，包括承台轴线、尺寸、顶面高程等内容，见表 5.1-1。

表 5.1-1

承台的质量检验标准(引用 JTG T F50-2011 第 163 页)

第二节 墩、台身

墩、台身施工测量主要内容有：首节墩、台身测量；墩、台身节段控制测量；墩身封顶测量墩、

台身竣工测量。

1、首节墩、台身测量

32项 目
允许偏差(mm)
项目
允许偏差(mm)
混凝土强度(MPa)
符合设计要求
尺寸
±30
轴线偏位
15
顶面高程
±20

中交二航局六分公司检测中心


桥梁工程施工测量汇编

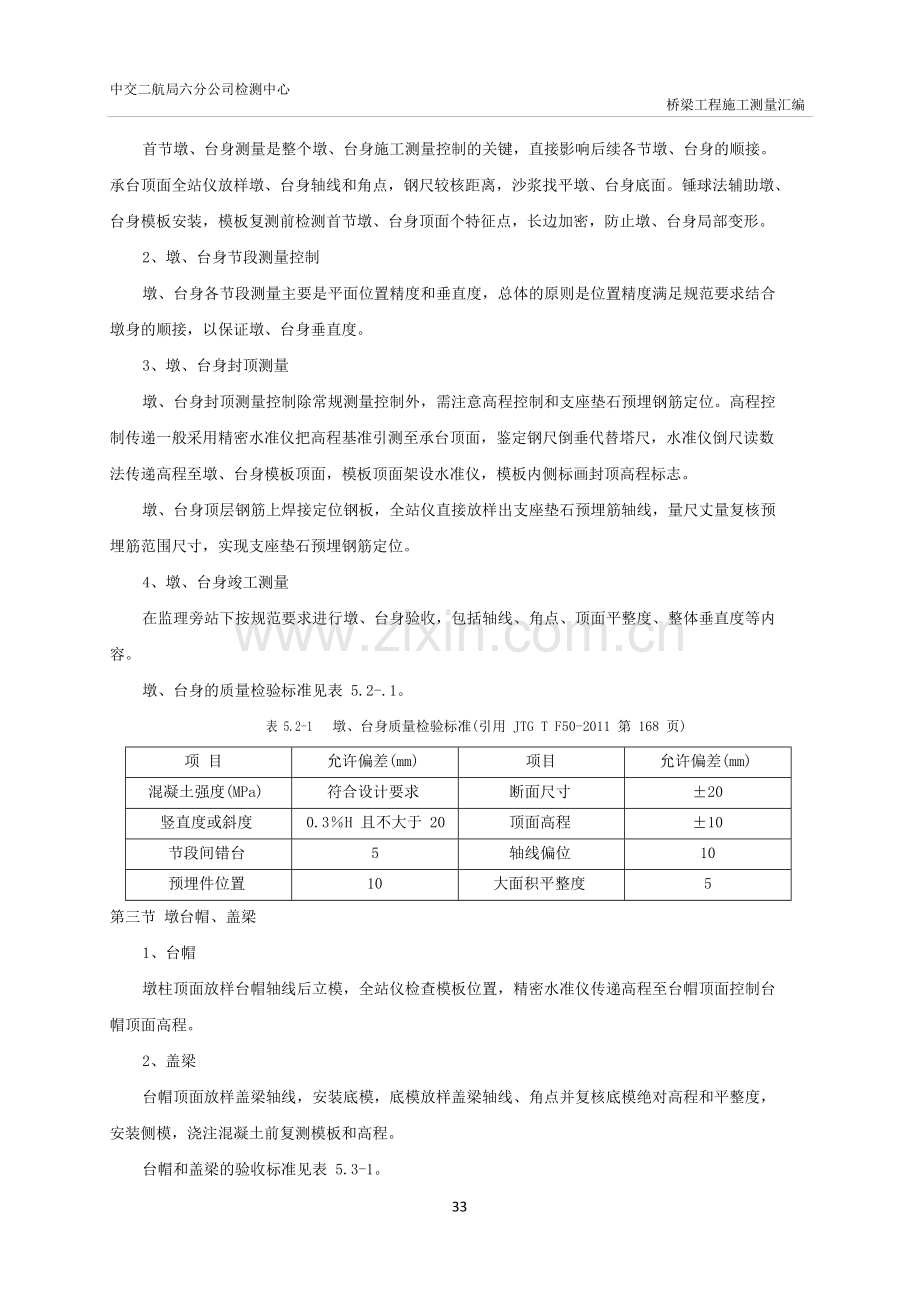

首节墩、台身测量是整个墩、台身施工测量控制的关键，直接影响后续各节墩、台身的顺接。

承台顶面全站仪放样墩、台身轴线和角点，钢尺较核距离，沙浆找平墩、台身底面。锤球法辅助墩、

台身模板安装，模板复测前检测首节墩、台身顶面个特征点，长边加密，防止墩、台身局部变形。

2、墩、台身节段测量控制

墩、台身各节段测量主要是平面位置精度和垂直度，总体的原则是位置精度满足规范要求结合

墩身的顺接，以保证墩、台身垂直度。

3、墩、台身封顶测量

墩、台身封顶测量控制除常规测量控制外，需注意高程控制和支座垫石预埋钢筋定位。高程控

制传递一般采用精密水准仪把高程基准引测至承台顶面，鉴定钢尺倒垂代替塔尺，水准仪倒尺读数

法传递高程至墩、台身模板顶面，模板顶面架设水准仪，模板内侧标画封顶高程标志。

墩、台身顶层钢筋上焊接定位钢板，全站仪直接放样出支座垫石预埋筋轴线，量尺丈量复核预

埋筋范围尺寸，实现支座垫石预埋钢筋定位。

4、墩、台身竣工测量

在监理旁站下按规范要求进行墩、台身验收，包括轴线、角点、顶面平整度、整体垂直度等内

容。

墩、台身的质量检验标准见表 5.2-.1。

表 5.2-1

墩、台身质量检验标准(引用 JTG T F50-2011 第 168 页)

项 目
允许偏差(mm)
项目
允许偏差(mm)
混凝土强度(MPa)
符合设计要求
断面尺寸
±20
竖直度或斜度
0.3％H 且不大于 20
顶面高程
±10
节段间错台
5
轴线偏位
10
预埋件位置
10
大面积平整度
5

第三节 墩台帽、盖梁

1、台帽

墩柱顶面放样台帽轴线后立模，全站仪检查模板位置，精密水准仪传递高程至台帽顶面控制台

帽顶面高程。

2、盖梁

台帽顶面放样盖梁轴线，安装底模，底模放样盖梁轴线、角点并复核底模绝对高程和平整度，

安装侧模，浇注混凝土前复测模板和高程。

台帽和盖梁的验收标准见表 5.3-1。

33

中交二航局六分公司检测中心

表 5.3-1


桥梁工程施工测量汇编

墩台帽和盖梁的质量检验标准(引用 JTG T F50-2011 第 170 页)

第四节 墩、台砌体

墩、台砌体指用砌体材料构筑的桥墩或桥台，测量控制部位主要有砌片石基础、侧墙砌体、墩、

台砌体位置、尺寸、面板等。

浆砌片石基础位置及外形尺寸限差见表 5.4-1。

表 5.4-1

侧墙砌体限差见表 5.4-2。

表 5.4-2

浆砌片石基础限差(引用 JTG T F50-2011 第 180 页)

侧墙砌体限差(引用 JTG T F50-2011 第 180 页)

墩、台砌体位置、尺寸限差见表 5.4-3。

34项 次
检 查 项 目
规定值或允许偏差
1
砂浆强度（MPa）
符合设计要求
2
外侧平面偏位(mm)
无镶面
+30，-10
有镶面
+20，-10
3
宽度(mm)
+40，-10
4
顶面高程(mm)
±10
5
竖直度或坡度（%）
片石砌体
0.5
块石、粗料石、混凝土块镶面
0.3

项 次
检 查 项 目
允许偏差(mm)
1
砂浆强度（MPa）
符合设计要求
2
轴线偏位（mm）
25
3
平面尺寸（mm）
±50
4
顶面高程（mm）
±30
5
基底高程（mm）
土质
±50
石质
+50,-200

项 目
允许偏差(mm)
项 目
允许偏差(mm)
混凝土强度(MPa)
符合设计要求
断面尺寸
±20
竖直度或斜度
0.3％H 且不大于 20
顶面高程
±10
接缝错台
5
轴线偏位
10
预埋件位置
10
大面积平整度
5

中交二航局六分公司检测中心

表 5.4-3


桥梁工程施工测量汇编

墩、台砌体位置、尺寸限差(引用 JTG T F50-2011 第 179 页)

面板安砌限差见表 5.4-4。

表 5.4-4

面板安砌限差(引用 JTG T F50-2011 第 180 页)

第五节 支座垫石

1、垫石测量

墩顶或盖梁顶放样用全站仪进行垫石轴线、角点放样，并用墨斗弹线，关模后，调校模板至理

论位置，精密水准仪控制其高程。

2、支座安装

垫石顶面精确放样支座轴线，要求标高准确，表面平整，支座安装的质量标准见表 5.5-1。

35项 次
检 查 项 目
规定值或允许偏差
1
砂浆强度（MPa）
符合设计要求
2
轴线偏位
20
3
墩台长、宽（mm）
片石
+40，-10
块石
+30，-10
粗料石
+20，-10
4
大面积平整度（mm）
片石
30
块石
20
粗料石
10
5
竖直度或坡度（%）
片石
0.5
块石、粗料石
0.3
6
墩台顶面高程（mm）

±10

项 次
检 查 项 目
规定值或允许偏差
1
每层面板顶高差（mm）
±10
2
轴线偏位（mm）
±10
3
面板垂度或坡度（%）
+0，-0.5

中交二航局六分公司检测中心

表 5.5-1


桥梁工程施工测量汇编

支座安装规定值或允许偏差(引用 JTG T F50-2011 第 343 页)

36项 次
检 查 项 目
规定值或允许偏差
1
支座中心与主梁中线(mm)
2
2
支座顺桥向偏位(mm)
10
3
高 程(mm)
符合设计规定，未规定时±5
4
支座四角高差(mm)
承压力≤500kN
＜1
承压力>500kN
＜2
5
支座上下各部件纵轴线(mm)
必须对正
6
活动
支座
顺桥向最大位移(mm)
±250
双向活动支座横桥向最大位(mm)
±25
横轴线错位距离(mm)
根据安装时的温度与年平均最高、最低
温差计算确定
支座上下挡块最大偏差的交叉(′)
必须平行＜5
