市政验收规范.doc

市政验收规范

20
2020年4月19日
文档仅供参考

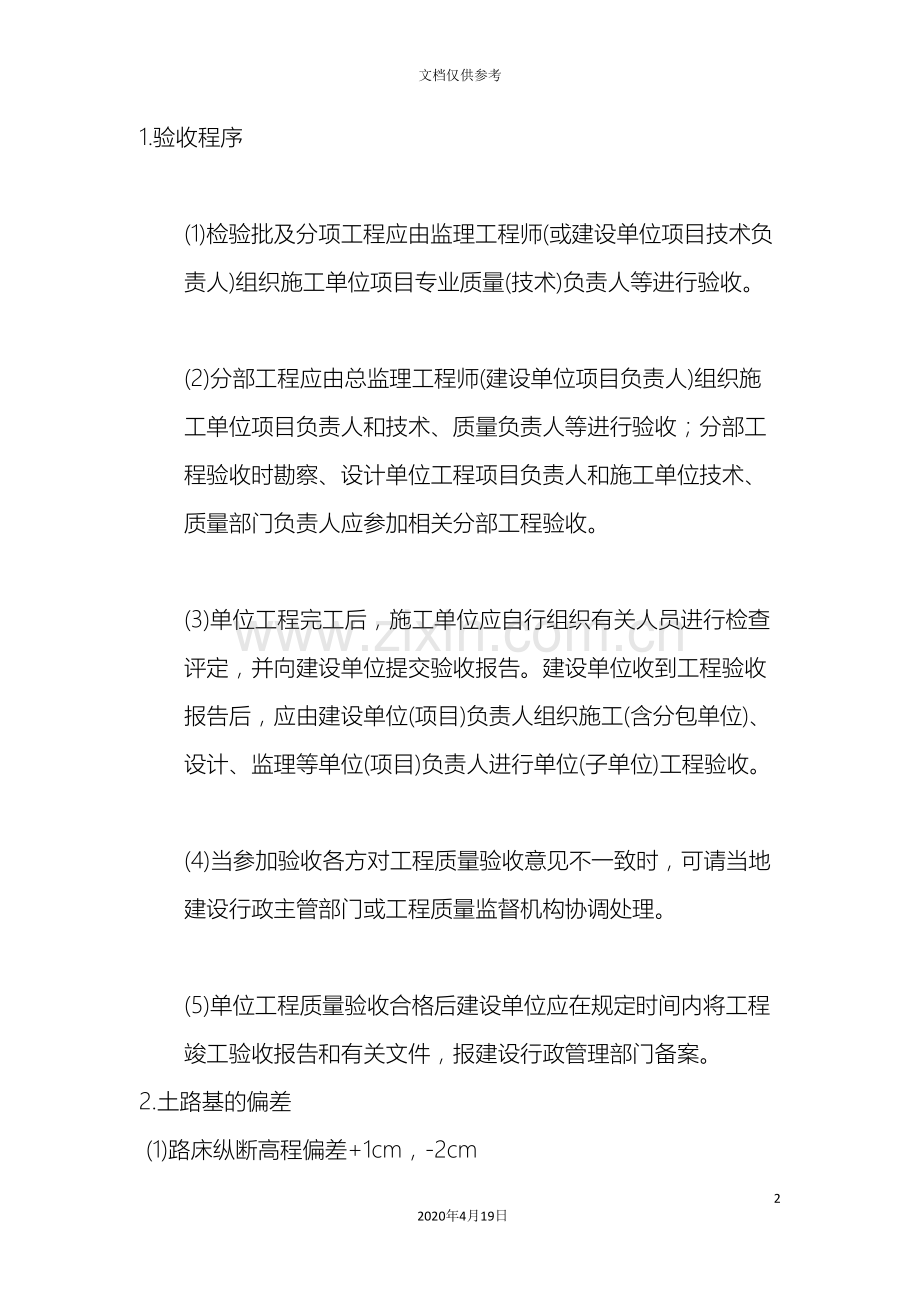

1.验收程序
(1)检验批及分项工程应由监理工程师(或建设单位项目技术负责人)组织施工单位项目专业质量(技术)负责人等进行验收。
(2)分部工程应由总监理工程师(建设单位项目负责人)组织施工单位项目负责人和技术、质量负责人等进行验收；分部工程验收时勘察、设计单位工程项目负责人和施工单位技术、质量部门负责人应参加相关分部工程验收。
(3)单位工程完工后，施工单位应自行组织有关人员进行检查评定，并向建设单位提交验收报告。建设单位收到工程验收报告后，应由建设单位(项目)负责人组织施工(含分包单位)、设计、监理等单位(项目)负责人进行单位(子单位)工程验收。
(4)当参加验收各方对工程质量验收意见不一致时，可请当地建设行政主管部门或工程质量监督机构协调处理。
(5)单位工程质量验收合格后建设单位应在规定时间内将工程竣工验收报告和有关文件，报建设行政管理部门备案。
2.土路基的偏差
(1)路床纵断高程偏差+1cm，-2cm
(2)路床中线偏差≤3cm
(3)路床平整度偏差≦15mm
(4)路床横坡偏差±3％且不反坡
(5)边坡不陡与设计值
(6)弯沉值不应大于设计规定
3.土路基的检验频率和检验方法
(1)路床纵断高程:每20m设1个检查点
(2)路床中线：每100m，设2个检查点
(3)路床平整度：每20m，路宽＜9m设1个，9~15设2个，＞15设3个
(4)路床横坡：每20m，路宽＜9m设2个，9~15设4个，＞15设6个
(5)边坡：每20m，设2个检查点
(6)弯沉值：每车道，每20m测1点。
4.路基压实：压实厚度＜80cm时，压实度95％；压实厚度80cm~150cm时，压实度93％；压实厚度＞150cm时，压实度90％。检查方法及数量：每1000㎡，每压实层抽检3点。方法为环刀法，灌砂法或灌水法。
5.路基填料CBR
(1)路床0~30cm，≧8%
(2)路基30~80cm，≧5%
(3)路基80~150cm，≧4%
(4)路基＞150cm，≧3%
6.填土中大于10cm的土块应打碎或剔除
7.路基填筑宜做成双向横坡，坡度宜为2%~3%，透水性小的横坡宜为4%
8.土路基人工夯实虚铺厚度应小于20cm
9.压路机最快速度不宜超过4km/h
10.管顶以上50cm范围内不得用压路机压实
11.挖石方路基(路堑)偏差
(1)路床纵断高程偏差+5cm，-10cm
(2)路床中线偏差≤3cm
(3)边坡不陡与设计值
12. 挖石路基的检验频率和检验方法
(1)路床纵断高程:每20m设1个检查点
(2)路床中线：每100m，设2个检查点
(3)边坡：每20m，设2个检查点
13.填石路基偏差
(1)路床纵断高程偏差+1cm，-2cm
(2)路床中线偏差≤3cm
(3)路床平整度偏差≦20mm
(4)路床横坡偏差±3％且不反坡
(5)边坡不陡与设计值
14.填石方路基的检验频率和检验方法
(1)路床纵断高程:每20m设1个检查点
(2)路床中线：每100m，设2个检查点
(3)路床平整度：每20m，路宽＜9m设1个，9~15设2个，＞15设3个
(4)路床横坡：每20m，路宽＜9m设2个，9~15设4个，＞15设6个
(5)边坡：每20m，设2个检查点
(6)弯沉值：每车道，每20m测1点。
15.路肩压实度应≧90%，横坡偏差±1%且不反坡，路肩每100m，每侧各抽检1点。检验方法环刀法、灌水法或灌砂法
16.路肩检查频率：宽度每40m，设1个检查点；横坡每40m，设2个检查点
17.预制涵洞的现浇混凝土基础强度及预制件装配接缝的水泥砂浆强度达5Mpa后，方可进行回填，其胸腔回填土等混凝土达到设计强度的70%后
18.涵洞两侧应同时回填，两侧填土高差不得＞30cm
19.换填土软土路基偏差
(1)路床纵断高程偏差+1cm，-2cm
(2)路床中线偏差≤3cm
(3)路床平整度偏差≦15mm
(4)路床横坡偏差±3％且不反坡
(5)边坡不陡与设计值
(6)弯沉值不应大于设计规定
20.换填土软土路基的检验频率和检验方法
(1)路床纵断高程:每20m设1个检查点
(2)路床中线：每100m，设2个检查点
(3)路床平整度：每20m，路宽＜9m设1个，9~15设2个，＞15设3个
(4)路床横坡：每20m，路宽＜9m设2个，9~15设4个，＞15设6个
(5)边坡：每20m，设2个检查点
21.软土路基置换土施工要求
(1)填土应由路中心向两侧按要求分层填筑并压实，层厚宜为15cm
(2)分段填筑时，接茬应按分层做成台阶形状，台阶宽度≧2m
(3)当软土层小于3m时，石料中小于30cm粒径的含量不得＞20%
22.砂垫层处理软土路基中，砂垫层的压实度应≧90%
23.砂垫层按不同材料进场批次，每批检查1次；每1000㎡，每压实层抽检3点，灌砂法
24.砂垫层的检查频率和检验方法
(1) 砂垫层的检查频率：宽度每40m，设1个检查点
(2) 砂垫层的检查频率：厚度每200m，路宽＜9m设2个，9~15设4个，＞15设6个
25.砂垫层应宽出路基边脚0.5~1.0m，两侧以片石护砌。
26.土工合成材料铺设允许偏差：下承面平整度偏差≦15mm，下承面拱度±1%
土工材料按进场批次，每批次按5%抽检。
27.土工合成材料铺设的检验频率和检验方法
(1)下承面平整度：每20m，路宽＜9m设1个，9~15设2个，＞15设3个
(2)下承面拱度：每20m，路宽＜9m设2个，9~15设4个，＞15设6个
28.土工材料铺设前，宜在原地基上铺设一层30~50cm厚的砂垫层
29.土工材料纵向搭接宽度不应＜30cm，采用锚接时搭接宽度不得＜15cm，采用胶结时胶接宽度不得小于5cm。横向搭接宽度不应＜30cm
30.路基边坡留置的回卷土工材料，其长度不应＜2m
31.土工材料铺设完后，应立即铺筑上层填料，其间隔时间不应＞48h
32.双层土工材料上、下层接缝应错开，错缝距离不应＜50cm
33.级配碎石基层：碎石中针片状颗粒的总含量不应＞20%
34.轧制碎石的砾石粒径应为碎石最大粒径的3倍以上
35.混凝土的浇筑：从高处直接倾卸时，其自由倾落高度不宜超过2m，以不发生离析为度；当倾落高度超过2m时，应经过串筒、溜管或振动溜管下落；当倾落高度超过10m时，应设置减速装置
36.填方段施工工艺：清表→压实→填料→压实
37.为防止路极不均匀沉降，混泥土路面每隔10~15m设一道沉降缝，切缝厚度为路面厚度的1/3
38.安全事故分为四类：特别重大事故→直接经济损失1亿以上，或死亡人数30人以上，或重伤人数100人以上。重大事故→直接经济损失5000万~1亿之间，或死亡人数10~30人之间，或重伤人数50~100人之间。较大事故→直接经济损失5000万以下，或死亡人数10人以下，或重伤人数50人以下。一般事故
39.基坑防护的措施：①编制麻袋装土挡水；②浆砌石护坡；③设置水平挡土板(满铺)
40.软土路基处理(强夯和换填)
41.路基施工标准：①路基填筑每一层横坡坡度宜为2%~3%；②性质不同的填料要分段分层压实；③路基全宽要填用同一种材料，同一种填料填筑厚度要大于50cm；④如果压实机械是振动压路机，振动压路机吨位﹥18t；⑤基坑栏杆，防护栏杆高度﹥1.2m，深入土层﹥50cm；⑥填路基采用就地取土时，取土距离距路基坡脚﹥3m
42.压实密实度=室内最大干密度/现场最大干密度
43.路基基层密实度≧97%，底基层密实度≧95%；每1000㎡每压实层检测一个点，方法为灌水法或灌砂法
44.级配碎石及级配碎砾石基层和底基层压实检验批质量规范
①级配碎石压实度:基层不得＜97%，底基层不应＜95%。检验数量，每1000㎡抽检1个点。检验方法，灌砂法或灌水法
②中线偏位：≦20mm，检验数量1点/100m
③纵断高程：基层±15mm，检验数量1点/20m；底基层±20mm，检验数量1点/20m
④平整度：基层≤10mm，检验数量2点/20m；底基层≤15mm，检验数量2点/20m
⑤宽度：≥设计规定+B，检验数量1点/40m
⑥横破: ±0.3%且不反坡，检验数量4点/20m
⑦厚度：砂石+20mm，-10mm，检验数量1点/1000㎡；砾石+20mm，-10%层厚，检验数量1点/1000㎡
1.热拌沥青混合料面层
①按同一生产厂家、同一品种、同一标号、同一批号连续进场的沥青(石油沥青每100t为1批，改性沥青每50t为1批)每批次抽检1次
②沥青混合料面层不得在雨、雪天气及环境最高温度低于5℃时施工
③粗集料：在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石
④细集料：在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂(包括机制砂)及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂
⑤集料具有一定的破碎面颗粒含量，具有1个破碎面宜大于90%，2个及以上的宜大于80%
⑥热拌沥青混合料面层厚度偏差-5mm~+10mm，检验数量1点/1000㎡，检验方法钻孔或刨挖，用钢尺量
⑦每台摊铺机械的摊铺宽度宜小于6m
⑧SMA混合料应当日使用
2.热拌沥青混合料面层压实与养护
①纵断高程：±15mm，质量检查1点/20m
②中线偏位：≦20mm，质量检查1点/100m
③井框与路面高差：≦5mm
④沥青混合料面层压实度，对城市快速路、主干路不应小于96%；对次干路及以下道路不应小于95%；检查数量1点/1000㎡
⑤压实应按初压、复压、终压(包括成形)三个阶段
⑥SMA混合料宜采用振动压路机或钢筒式压路机碾压，SMA混合料不宜采用轮胎式压路机
碾压
⑦复压应连续进行，碾压长度宜为60~80m
3.沥青混合料面层的施工接缝应紧密、平顺
①上、下层的纵向热接缝应错开15cm，冷接缝应错开30~40cm。相邻两幅及上、下层的横向接缝均因错开1m
②表面层应采用直茬，以下各层可采用斜接茬，层较厚时也可做阶梯形接茬
4.透层：是指为使沥青面层与非沥青材料基层结合良好，在基层上喷洒液体石油沥青、乳化沥青、煤沥青而形成的透入基层表面一定深度的薄层
①用作透层油的机质沥青的针入度不宜小于100mm
②当气温在10℃及以下，风力大于5级及以上时，不应喷洒透层油
5.粘层：是指为加强路面沥青层与沥青层之间、沥青层与水泥混凝土路面之间的粘结而洒布的沥青材料薄层
6.封层：是指为封闭表面空隙、防止水分入侵而在沥青面层或基层上铺筑的有一定厚度的沥青混合料薄层。铺筑在沥青表面的称为上封层，铺筑在沥青面层下面和基层表面的称为下封层
7.混凝土预制砌块铺筑人行道
①路床与基层压实度应≥90%
②砂浆平均抗拉强度等级应符合设计规定，任一组试件抗压强度最低值不应低于设计强度的85%
③平整度≤5mm
④横坡：±0.3%且不反坡
⑤井框与路面高差≦4mm
⑥相邻板高差≦3mm
⑦纵缝直顺≤10mm
⑧横缝直顺≤10mm
⑨缝宽+3mm，-2mm
8.现浇混凝土人行地道结构
①填方地基压实度不应＜95%，每个通道抽检3点
②基础结构下应设混凝土垫层。垫层混凝土强度等级宜为C15级，厚度宜为10cm~15cm
③防水层应粘贴密实、牢固、无破损，搭接长度≧10cm
④结构底部防水层应在垫层混凝土强度达到5Mpa后铺设，且与地道结构粘贴牢固
⑤地道侧墙与顶板防水层铺设完成后，应在其外侧做保护层
⑥混凝土用的粗骨料，其最大颗粒粒径不宜超过构件截面最小尺寸的1/4，且不得超过钢筋最小净距的3/4。对混凝土实心板，骨料的最大粒径不宜超板厚的1/3，且不得超过40mm
9.现浇钢筋混凝土人行地道结构允许偏差
①地道底板顶面高程：±10mm
②地道净宽：±20mm
③墙高：±10mm
④中线偏位≤10mm
⑤墙面垂直度≦10mm
⑥墙面平整度≤5mm
⑦现浇顶板底面平整度≤5mm
10.砌筑挡土墙
①断面尺寸：料石(0,+10mm)；块石、片石(不小于设计规定)；预制块(不小于设计规定)
②基底高程：料石(土方±20mm，石方±100mm)；块石、片石(土方±20mm，石方±100mm)；预制块(土方±20mm，石方±100mm)
③顶面高程：料石±10mm；块石±15mm；片石±20mm；预制块±10mm
④轴线偏位：料石≦10mm；块石、片石≦15mm；预制块≦10mm
⑤平整度：料石≦5mm；块石、片石≦30mm；预制块≦5mm

桥质量验收规范
1.平面控制网可采用三角测量和GPS测量
2.长3000m以上的桥梁测量等级宜为二级；长1000m~3000m的桥梁测量等级宜为三级；长
1000m以下的桥梁测量等级为四级
3.非承重侧模应在混凝土强度能够保证结构棱角不损坏时方可拆除，混凝土强度等级宜为2.5Mpa以上
4.模板拆除应该遵循“先支后拆，后支先拆”的原则
5. Ⅰ类环境，钢筋保护层厚度如下
①基础、桩基、承台无垫层或无侧模6cm，有垫层或有侧模4cm；②墩台身、挡土结构、涵洞、梁板3cm；③缘石、中央分隔带、护栏等车行道构件3cm；④人行道构件、栏杆、箍筋2cm；⑤伸缩、温度、分布、防裂15mm
6.浆砌石的质量验收规范
①砂的最大粒径，当用于砌筑片石时，不宜超过5mm；当用于砌筑块石、粗料石时，不宜超过2.5mm；②砂浆砌筑强度≧M5时，砂含量≦5%，砂浆砌筑强度＜M5时，砂含量≦7%
③水泥砂浆立方体试块边长为70.7mm；混凝土立方体试块：当骨料最大粒径≦31.5mm时，为100mm立方体试块；当骨料最大粒径≦40mm时，为150mm立方体试块；当骨料最大粒径≦63mm时，为200mm立方体试块
④同一砌体当天连续砌筑高度不宜超过1.2m。当浆砌石采用分段时，相邻段的高差不宜超过1.2m。工作缝位置宜在伸缩缝或沉降缝处
⑤砌筑时宜以2~3层片石组成一个砌筑层，灰缝宽度不宜大于4cm。主体工程砂浆强度≧M10；砌片石墙必须设置拉结石，每0.7~1m应找平一次相邻两层立缝错开距离不得小于10cm；⑥勾缝(砂浆强度≧M10)，片石缝宽为3~4cm，块石勾缝宽为2~3cm，料石、混凝土预制块宜为1~1.5cm
⑥冬季施工：当地昼夜平均气温连续5d低于5℃或最低气温低于-3℃时，应确定砌体进入冬季施工
⑦砂浆强度未达到设计强度的70%时，不得使其受冻。
⑧砌体两层间竖向错缝≧8cm，砂浆饱满度≧80%
7.基础
①扩大基础：坑顶边与动荷载间应留有不小于1m宽的护道，降水曲线应深入基底设计标高以下0.5m；堆土坡脚距基坑顶边线的距离不得小于1m，堆土高度不得大于1.5m
②灌注桩：旋钻灌注桩，护筒内径－钻头直径﹥20cm；冲击钻灌注桩，护筒内径－钻头直径＞40cm；护筒顶面宜高出地下水位或施工水位2m，并宜高出施工地面0.3m。清孔摩擦桩沉渣厚度≦300cm，端承桩沉渣厚度≦100cm。钢筋笼骨架外侧设置控制保护层厚度的垫块，其间距竖向宜为2m，径向周围不得少于4处
8.承台
①垫层:基坑无渗水，10cm厚混泥土垫层；基坑渗水，10cm碎石+5~10cm混泥土垫层
②长宽：±2cm，质量检查4点/座
③厚：0，﹢1cm，质量检查4点/座
④顶高程：±1cm,4点/座
⑤轴线偏位：15mm以内，4点/座
⑥预埋件：1cm以内，2点/件
9.挖孔灌注桩:钢筋笼底高程偏差≦±50mm；垂直度≦0.5%桩长，且不大于20cm，质量检查
1点/根
10.现浇柱式墩台
①墩台柱与承台基础接触面应凿毛处理；柱身高度内有系梁时，系梁与柱同步浇筑；墩台柱的混凝土宜一次连续浇筑
②长：0，﹢15mm，质量检查2点/个
③厚：﹢10mm，﹣8mm，质量检查4点/个
④顶高程：±1cm，质量检查4点/个
⑤轴线偏位：1cm以内，4点/个
⑥垂直度：≤2.5%H且不大于25mm，质量检查2点/个
⑦平整度：8mm以内，质量检查4点/个
⑧节段间错台：5mm以内，4点/个
⑨预埋件：5mm以内，4点/件
11.现浇混凝土盖梁
①长：+20mm，-10mm，质量检查2点/个
②宽：0，+10mm，质量检查3点/个
③高：±5mm，质量检查3点/个
④轴线偏位：8mm以内，4点/个
⑤顶高程：0，-5mm，质量检查3点/个
⑥平整度：5mm以内，质量检查2点/个
⑦支座垫石预埋位置：10mm以内，质量检查4点/个
⑧预埋件：高程±2mm，质量检查1/件；轴线5mm，1/件
12.现浇桥梁、板
①轴线：10mm以内，质量检查3点/跨
②梁、板顶高程：±10mm，质量检查3~5点/跨
③高：+5mm，-10mm，质量检查1~3个断面/跨
④宽：±30mm，质量检查1~3个断面/跨
⑤顶、底、腹板厚：0，+10mm，质量检查1~3个断面/跨
⑥长度：+5mm，-10mm，质量检查2点/跨
⑦横破：±0.15%，质量检查1~3点/跨
⑧平整度：8mm以内，顺桥每侧面每10m测一点/跨
13.预制梁、板安装
①顺桥轴线：10mm以内，质量检查1点/个
②垂直桥轴线：5mm以内，质量检查1点/个
③焊接横隔梁：10mm以内，质量检查1点/处
④湿接横隔梁：20mm以内，质量检查1点/处
⑤伸缩缝宽度：+10mm，-5mm，质量检查1点/个
⑥相邻两构件支点处顶高程：10mm，质量检查2点/个
⑦块体拼装立缝宽度：+10mm，-5mm，质量检查1点/个
⑧垂直度：1.2% 以内，质量检查2点/每孔两片梁之间
14.支座
①高程：±5mm，质量检查1点/个
②支座偏位:3mm以内，质量检查2点/个
15.模板安装
①垂直度：柱、墙，H/1000且不大于6mm，质量检查2点/个；墩、台，H/1000且不大于
20mm，质量检查2点/个
②模内尺寸：墩、台，+5mm，-8mm，质量检查3点/个；基础，±10mm，质量检查3点/个；墙、柱、桩，+3mm，-6mm，质量检查3点/个
③轴线偏位：基础，15mm以内；墩、台，10mm以内；柱，8mm以内
16.台背填土
①台背0.8~1m范围内宜回填砂石、半刚性材料，回填土均应分层夯实，每层厚度＜30cm
压实度应不小于95%。
②台身、挡土墙混凝土强度达到设计强度的75%以上，方可回填，台长≥3~4倍台高
17.焊接
①接头面积率：主筋绑扎(受拉≦25%，受压≦50%)，主筋焊接(受拉≦50%，受压不限制)；接头长度(≧35d,且≧500mm)；接头横向净距(≥d且≧25mm)；检验与实验(300个/批，3个拉伸试验，3个冷弯实验)
18.后张法
①梁长：30mm以内,质量检查30%，10个点
②梁高：10mm以内，质量检查30%，10个点
③钢筋:同排10mm，上下排10mm，质量检查30%，5个点
④张拉伸长率：±6%以内
