公建房工程建设施工组织设计

47
2020年5月29日
文档仅供参考

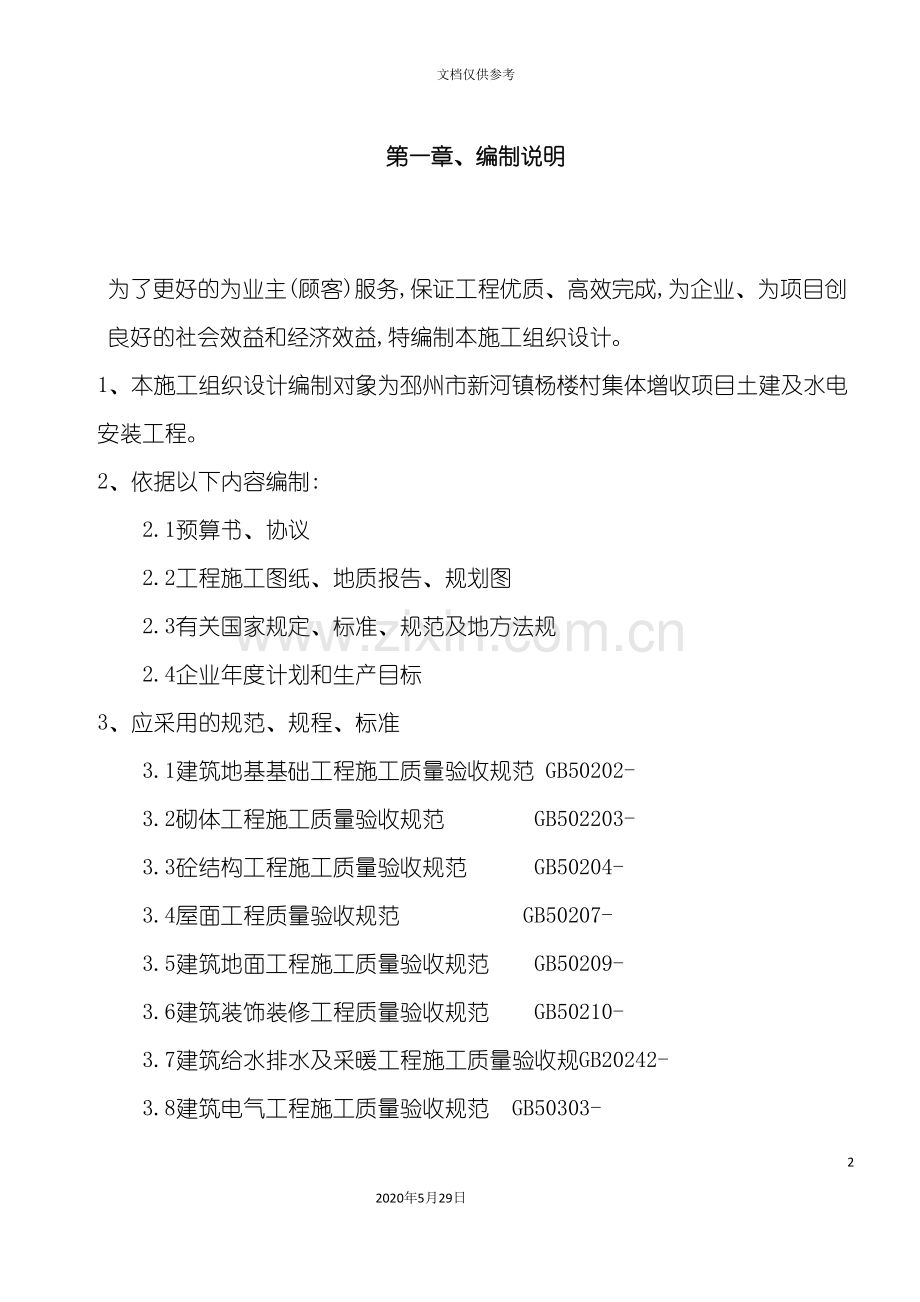

第一章、编制说明

为了更好的为业主(顾客)服务,保证工程优质、高效完成,为企业、为项目创良好的社会效益和经济效益,特编制本施工组织设计。
1、本施工组织设计编制对象为邳州市新河镇杨楼村集体增收项目土建及水电安装工程。
2、依据以下内容编制:
2.1预算书、协议
2.2工程施工图纸、地质报告、规划图
2.3有关国家规定、标准、规范及地方法规
2.4企业年度计划和生产目标
3、应采用的规范、规程、标准
3.1建筑地基基础工程施工质量验收规范 GB50202-
3.2砌体工程施工质量验收规范 GB502203-
3.3砼结构工程施工质量验收规范 GB50204-
3.4屋面工程质量验收规范 GB50207-
3.5建筑地面工程施工质量验收规范 GB50209-
3.6建筑装饰装修工程质量验收规范 GB50210-
3.7建筑给水排水及采暖工程施工质量验收规GB20242-
3.8建筑电气工程施工质量验收规范 GB50303-
3.9建筑工程施工质量验收统一标准 GB50300-
3.10建筑工程项目管理规范 GB\T50326-
3.11 建设工程文件归档整理规范 GB\T50328-
3.12多孔砖砌体结构技术规范 JGJ137- J129-
3.13钢筋焊接接头试验方法标准 GJ\T27- J140-

第二章、工程概况

(一)、工程简介
邳州市新河镇杨楼村集体增收项目工程,位于邳州市新河镇杨楼村,该工程建筑面积为564平方米,框架二层,工程造价 万元,该工程开工时间以甲方开工令为准,总和工期为 日历天,结构类型为全现浇全框架结构。建筑等级为三级民用建筑,建筑防水等级为二级,建筑合理使用年限为50年。本工程由邳州市新河镇杨楼村建设,徐州九方建筑设计院设计,江苏中超建筑工程有限公司承建,邳州市建正建设工程监理有限公司监理。
(二)、建筑概况
1、墙体装饰:
1>外墙做法:外墙 a、15厚1:3水泥砂浆打底
b、6mm厚1:2水泥砂浆找平
c、纯水泥砂浆结合层
d、外墙涂料颜色详见效果图
2>内墙做法: 内墙① 涂料饰面、油漆墙裙;
内墙② (卫生间、厨房部位)瓷砖饰面,颜色另定
2、屋面做法:
屋面①平屋面 (从上至下)a、50厚C30细石混凝土,内配4@100双向钢筋b、15厚1:2.5水泥砂浆保护层,下铺一层塑料薄膜。C、30厚两道防水卷材。d、15厚1:2.5水泥砂浆找平。
屋面② 坡屋面,1,水泥彩瓦。2,预制板。3,预制水泥檩条。
3、楼地面做法
地面①(门厅、楼梯间、走廊、厨房部分)防滑地砖地面
地面②水泥砂浆地面、油漆饰面
4、砌体结构:
±0.000以下砌体采用MU10机制标准红砖M10.0水泥砂浆实砌,±0.000以上砌体采用外墙采用加气混凝土砌块,内隔墙采用轻质空心砖。
5、门窗油漆工程:
塑钢门窗均为米色,玻璃为5厚净片玻璃(6厚用于门)。
(三)、结构概况
该工程采用钢筋砼框架结构,框架梁、柱按震设计,结构设计使用年限为50年,砼强度等级分别为:基础及主体结构为C35,砼垫层C15。
(四)、施工条件:
工程投资已到位,图纸已经过会审,由于本工程区域采用围墙全封闭,因此所有员工吃、住、工作均在区域内,这对工程的治安封闭管理十分有利,工程施工用水、用电管线均已接入,三通一平工作已完成已具备开工条件.

第三章、工程目标

邳州市新河镇杨楼村集体增收项目工程,我们公司将以最优的管理水平、最优的工程质量、最快的施工速度,献给建设单位,我们将决定完成以下工程目标。
1、质量目标:优质。
2、工期目标:本工程总工期 日历天,按合同力争提前完工。

3、安全与文明施工目标:确保达标工地,创”市标化”工地。
4、管理目标:采用现代化管理技术和先进工艺进行施工,实现组织落实,
计划落实、措施落实的有序施工,达到行业内一流的管理水平,素立优良的社会信誉,取得良好 的社会综合效益。
5、经济效益目标:保本经营,力争取得有盈利的最终经济效益目标。

第四章、施工重点

根据本工程结构特点,结合我公司以往施工经验,认为应重点搞好以下几项工作:
1、桩基施工
桩基的质量直接影响整幢房子的使用必须重视施工过程质量管制,每道工序都经自检互检,并经监理验收同意方可进入下道工序。
2、主体结构工程
本工程为钢筋砼全框架结构,模板质量直接影响砼的施工质量,本工程采用优质九合板确保模板接缝密实,有足够的强度、刚度。砼浇捣必须分层,不漏振,并控制合适的振捣时间,保证砼施工质量。
3、装饰工程
外墙装饰采用高级涂料,施工中材料规格必须一致,颜色均匀,线角垂直,大面平整,缝格均匀,使整个工程显得美观大方。内墙面粉刷表面平整光洁,阴阳线角垂直,分界面、分界线清楚。

第五章、施工阶段的划分和安排

根据本工程的特点,将其划分为三个主要施工阶段,即:基础施工阶段、主体结构施工阶段、装饰施工阶段。
一、基础施工阶段
该阶段施工是本工程的重点,它包括:测量定位、基坑施工、基础结构、土方回填等工作。
1、基础工程质量达到优良,工期控制在20天以内。

2、独立基础施工结束后,施工基础地梁。质量达到优良,工期控制在15天
以内。
二、主体结构施工阶段
该阶段是本工程的主要施工阶段,它包括:主体结构施工、外脚手架施工、围护墙砌筑。
1、主体结构划两个单位工程同步进行施工,并紧密的安排组织流水施工。流水网络计划图见主体结构分段流水施工网络计划图。质量达到优良,工程控制在80天以内。
2、脚手架采用落地架,随主体上升而逐层向上搭设。
3、主体结构施工到结顶,开始砌筑内隔墙及填充墙。
三、装饰施工阶段
该阶段具有工作面宽、作业人员分散、多工种交叉作业、成品保
护困难等特点,是本工程施工组织和管理比较困难的阶段。它包括:屋面的处理、外装饰、内抹灰、门窗安装、楼地面施工、水暖电安装及室外总体施工。工期控制在40天以内。
四、清理竣工阶段
该阶段工作量大,因此,安排10天用于工程的最后清理及竣工工作。水电安装的预埋及安装施工配合土建进行。以上一个施工阶段各有其特点,现场施工指挥人员应统筹考虑,抓住关键工序,对施工场地,周围材料及机构设备使用合理安排,避免出现资源浪费及延误工期。

第六章 施工准备及平面布置

第一节 定位测量
1、本工程选用的测量工具为:一台J2经纬仪,二台S3水平仪,五把50M专用钢卷尺,四只10KG线锤等。
2、轴线控制:根据设计规划、业主单位提供的总平面图,引自周围的城市导线,建立现场二级平面控制网(方格网)利用二级平面控制网引测各主辅轴线。
3、为了保证经有关部门复核后的坐标、水准点不至被破坏,根据本工程现场的条件,可将施工所用的坐标线,引到本建筑物外不易被破坏的地方保存起来,如围墙等建筑物上。
4、垂直引线主要使用J2经纬仪,每次引线均从底层进行,为了防止仪器出现误差,使用10KG的线锤进行该层复核。

5、水平标高使用S3水平仪,配专用50米钢卷尺,为了减少误差积累要求每次测定标高均从底层指定的点开始。
第二节 搭设临时设施 (见附件施工总平面图)
1、根据现场的实际情况,为使施工车流和人流不影响厂区人员的生产和生活。本工程施工期间进出的主要入口处设在西侧,施工现场再分条临时道路。具体见总平面布置图。
2、根据进度计划安排,整个施工期间作业人员约有100人,由于施工现场场地较小,办公室设在第一期工程D3公寓内一楼,另外职工宿舍楼设在拟建工程靠南侧,包括钢筋工、木工操作棚。
3、材料堆场、加工间等的布置,详见总平面布置图。木模配置、钢筋制作全部放在施工现场内进行。这样做可降低成本,提高效率,加快施工进度。
第三节 修建临时道路和场地(见附件施工总平面图)
本工程的临时主道路和木模、钢筋制作场地实行硬化,临时道路宽为2.5~4m,采用C15素砼浇筑,厚为80到150mm,临时场地选用C10砼,厚为60mm,以确保场地整洁、美观、方便。
第四节 施工现场临时水电线路的布置
１、施工用水以一期工程为准。各用水管线均由一期工程各项管线延伸,现场先装好水管,管网按枝状分布。沿现场主要道路每100m设一个消防栓,管径DN100,再用D25管接至需要用水部位。为了确保正常施工需要,现场砌一临时蓄水池1个,用高压水泵接入供水管。
２、临时供电
甲方提供的电源已接至施工现场,并设立总配电房,我们经过架空电缆从总配电房接入工地分总配电间。整个工地沿围墙及临时道路敷设电缆沟,暗埋电缆电缆沟过大门,道路处盖板采用加厚砼盖板。使用标准的铁制总配电箱、分配电箱、开关箱。每台设备有各自专用开关箱,实行一机一闸一保护。现场严格按照JGJ59-99标准采用三相五线制,职工现场专用的终端点接地的电力线路采用TN-S接零保护系统。
根据现场实际,电源接入工地分总配电箱后,再分3路供电线路供电。第一路为提升机施工用电,第二路为木工棚与钢筋棚以及搅拌站的施工用电,第三路为办公区和生活区的用电。
计算总用电量:
动力容量:P1=(7.5+60+3*2+5+9+1.5*5+1*2+20*2)=152kw

I=(0.7*152*1000)/(1.732*380*0.7)=231A
电焊机容量:
P2=1.08*(7.5+3*2+10+10+15+75+5+5+1.5+1)=147kw
I=(0.7*147*1000)/(1.732*380*0.7)=223A
室内照明:P3=1.08*15=17kw
I=(0.7*17*1000)/(1.732*380*0.7)=26A
查表约得:P1 95平方BX型导线.
P2 95平方BX型导线.
P3 4平方BX型导线.
均可满足施工要求。

第五节 消防设施的配备
主体施工阶段消防用水就利用施工用水,并在每隔一楼层设一水头。同时在每隔一楼层 (与水头楼层相隔)的醒目处设2只灭火器,由于混凝土模板主要采用木模板,因此在施工楼层再配备2台灭火器,以确保施工作业层的安全。
第六节 通迅呼叫的配备
施工现场办公室安装一部同线外接电话,以解决内外通讯。同时在施工现场配备2部对讲机,用以解决现场内部的通讯。

第七章 施工机械的选择和布置
1、本工程的主要垂直运输机械选用1台固定式JMS—100物料提升机。
2、混凝土搅拌机设置:搅拌站设置一台JS350L砼搅拌机及一台200L砂浆机。
3、钢筋机械:为加快施工进度,所有钢筋均在现场制作,配备钢筋弯曲机GN40A,钢筋切断机GJ-418,钢筋对焊机UN-100,钢筋调直机GJ58/4各一台。

第八章、施工和技术准备

(一)、施工准备
1、项目组织体系:
施工项目管理机构是项目管理的基础条件,以一个合理有效的组织机构为框架所形成的权力系统、责任系统、利益系统、信息系统是实施项目管理及其最终目标的组织保证,因而建立一个完善的施工项目组织机构是施工项目管理的首要问题。
针对本工程的特点,结合我公司已在类似项目如义乌市福田市场、体育场等工地的实际情况,按我公司的机构设置程序,进行了项目经理部机构的设定,具体如下图:

建设单位
公 司
义乌市有关部门

项目经理部
项目总工

项目副经理 项目副经理

财 预 后 施 材 质 土 其 安
务 决 检 装
部 算 勤 工 料 安 建
队 它 队

为了充分体现项目管理的优势,有利资源优化配置,动态管理,连续均衡施工,节约成本,提高工效,项目班子的配备在工程具体实施阶段将实行三个阶段的动态管理。
2、项目班子及施工队的确定:
决定成立以三级项目经理为本工程的项目经理。以此组成一个素质好、技术精、善管理的强有力的现场管理班子,该班子主要成员及领导下的施工队伍,该项目领导班子主要成员 (本项目领导班子主要成员详见附件)。
为了保证工程的质量和进度,公司有关领导将定期参加本工程项目经理部召开的有关协调会,并对项目部的工作进行指导。为了加强项目部与各方面的协调,项目部将按我公司本部的惯例定期出版工程简报,以便及时向建设单位、施工主管单位、市建管局等有关单位汇报工程

项目进展情况。
(二)、技术准备:
1、工程开工前,组织各工种负责人,施工员等相关的工程技术人员,在熟悉设计图纸的基础上,由技术负责人进场施工图技术交底。
2、根据材料计划及不同施工阶段的材料用量,确定材料供应源、保证材料质量,同时必须满足施工要求。
3、根据工程施工进度计划,合理组织劳动力,按不同的施工顺序配足相应的各工程操作工人,并及时做好上岗前各工种的”三级”安全教育工作。
4、组织相关人员对施工组织设计进行技术交底和学习讨论,并做好施工图变更和各分项工程书面技术交底,向有关操作人员进行交底。
5、组织各职能人员和操作专业队,针对施工图要求学习有关施工规范,
质量验收标准,新材料工艺等技术准备工作。
6、根据材料计划及不同施工阶段的材料用量,确定材料供应源,保证
材料质量,同时必须满足施工要求。
7、根据工程进度计划,组织劳动力,按不同施工期满足相应的各种操作工作,并及时做好上岗前各工种”三级”安全教育及新工从上岗教育。
8、根据建筑法规定,及时输施工许可证。
9、做好计量准备工作,组织技术人员校正测量工具,现场取样试配各级砼、砂浆的级配。
(三)、施工现场准备
1、结合现场平面布置图,做好相应的生产、办公、生活及必要的辅助。
2、搞好现场平整,道路畅通,做到临时用电线路的架设规范,明确工地内生产和生活用电管理制度动力线和照明线分开使用;
3、做好周转材料、机械设备等的进场准备工作以保证项目的需求,使施工得以正常进行;
4、砂石料采用兰溪砂石料,水泥用 散装水泥,钢筋采用上海宝钢和杭钢线材,井字架使用型钢井支架,一般模采用普通木模,采用定制的定型模板。

第九章、施工部署

(一)、施工总部署
加强施工过程中的动态管理,合理安排劳动力和施工设备的投入,在确保每道工序之间的工程质量前提下,立足抢时间,争速度,笠学地组织交叉施工。
本工程为框架结构,框架柱、梁、板均为现浇砼,根据以上特点,工程施工部署的总原则为:施工顺序采用平行流水体叉作业,按照”先地下、先地上、先主体、后围护,先结构、后装饰,先土建、后设备”的原则。
在施工进度上,按照各部分分项工程必要的工期为控制依据,桩基、基础土方、结构及内装饰是总工期的关键工序,必须坚持以基础、主体为重点,装饰工程全面展开进行的原则。
在基础施工阶段与建设单位、设计院、质监站、监理公司和各分包单位密切配合,及时组织对各项隐蔽工程验收,以利达到抢工期的目的,为缩短施工工期,主体结构分阶段进行验收,创造工作面,把室内装饰在主体结构施工阶段进行穿插施工,结构结束经质量验收后合理组织屋面防水专业队伍进场抢做屋面防工程,以免雨水进入影响装饰工程的质量,在结构验收后及时跟紧开展设备管道、电气安装及内墙面粉刷和吊平顶,并预先组织好门窗的加工,及时安装门窗框,外墙装饰根据建筑造型和外墙装饰材料的分类,待结构验收前先进一粉刷班作为外墙粉刷踏饼等各项准备工作等结构验收经过后,公司组织充分的劳动力做外墙粉刷,主体部分自上面下进行,外架也随之拆下。

第十章、各分部、分项工程施工方案

第一节基础工程施工方案
(一)、工程概况
该工程基础采用独立基础,砼强度等级为C35.
(二)、施工准备
1、建筑场地工程地质资料和必要的水文地质资料。
2、基础工程施工图(包括同一单位工程中所有的基础)及图纸会
审纪要。

3、建筑场地和邻近区域的地下管线(管道、电缆)、地下构筑物等的调查资料。
4、水泥、砂、石、钢筋等原材料及其制品的质检报告。
5、项目部对作业人员进行技术、安全技术交底,组织学习技术操作规程、施工组织设计、
专项方案文明施工、施工规范等。
(三)、测量控制
定位轴线采取在地面设十字控制网、基准点,由测绘院测设的基准点引伸至工程龙门桩,由测绘院设的定位轴线桩拉弦线,用经纬仪复核并对各分轴线定位,在龙门桩上做好标志,并编写上轴号,待各轴线均定好位,由项目部进行复核,确认合格后报监理单位,由监理单位复核过轴线、标高并确认合格同意下道工序施工后,我项目部再进行孔桩定位和基坑定位,定好孔桩和基坑的位置后同样进行项目部、公司、监理三方复核后才进行下道工序施工。.
第二节、主体结构工程施工方案
本工程二层,框架结构,主体是整个建筑物的骨架,必须十分重视工程的施工质量,合理组织劳动力和工程进度,保证主体结构整体牢固、安全。
(一)、主体现浇结构施工流程
柱和梁板在模板、钢筋完成后,砼一次性浇筑,为加快进度,提高工效,充分利用柱子施工周期短的特点,可在结构施工中将柱子与梁、板放荡相对独立开来,尽量减少两部分的相互影响,在梁底模铺设完成前,即将柱模上梁节点处留缺,并根据梁底板标高与梁钢筋的翻样图中梁端锚固筋下弯长度来确定柱子砼浇筑高度,在上述条件具备,柱钢筋绑扎,支模完成并经验收合格后,即可浇筑柱砼,因柱施工周期短,可在梁板钢筋绑扎完成前完成砼施工。
(二)、钢筋工程
1)、钢筋的检验,钢筋进场,应该具有出厂质量证明书或试验报告单,每捆钢筋均有标牌。
2)、钢筋进场时分批验收,验收内容包括查对标牌外观检查之后,才能够按有关技术标准的规定抽取试样作机械性能试验,认检验合格后方可使用。
3)、钢筋加工过程中发生脆断,弯曲处裂缝,焊接性能不良或有机械性能显著不下沉等现象时,应进行化学检验或其它检验。
4)、钢筋在运输和储存时,必须保留标牌,检验前和检验后都要避免狙蚀和污染。
1、钢筋加工
1)、钢筋加工前应对所采用的钢筋进行外观检查,钢筋表面必须洁净,无损伤,油漆,漆漆污和铁狙,带有颗粒状或片状老锈的钢筋严禁使用。
2)、钢筋加工前该先行调查,使无局部曲折,调查钢筋符合下列规定:采用拉伸方式调
查钢筋时,一级钢筋的拉率不宜大于4%,二、三级钢筋的,拉率不宜大于1%。
3)、钢筋制作加工的形状,尺寸及安装后的数量、锚固长度和接头设置符合设计要求。
4)、钢筋下料就根据图纸和配筋表的技术数据,进行编号下料,下料时,遇有高度劈裂、缩颈、明显损伤、弯曲过大等缺陷的钢筋应当进行局部切除后再使用切断时,钢筋切口应平整,不得有马碲形和局部起弯现象。
5)、钢筋成型应根据结构构件配筋详图,结合对保护层厚度,接头形式,弯钢及弯折的弯曲直径等要求,计算配筋尺寸,采用样图,才能进行。
2、钢筋的张扎与焊接
1)、钢筋连接时,无论是焊接还是绑扎,弯起钢筋接头的末端距钢筋弯起点的距离不应小于10D,也不宜设在构件最大弯部处。
2)、钢筋正式焊前,应由承担料接任务的焊工按实际操作条件进行试焊,以确定合理的工艺参数并焊接满面注意事项及施焊工艺标准。
3)、钢筋的交叉点,应用铁丝绑扎牢固,每一扎点要拧转二圈半。
4)、单向受力钢筋网,除周边两行钢筋的交叉点应全部绑扎牢外,中间部分可隔一点,扎一点,但铁丝绑扎方向必须互相成八字形,双向受力钢筋网,所有钢筋交叉点必须全部扎牢。凹陷,焊瘤;接头处不得不得有裂纹,咬边深度,气孔,夹渣数量与大小,以及接头尺寸偏差应符合规范规定。
5)、柱筋连接采用气压焊,其外观应符合下列要求:
接头焊缝应饱满和比较均匀,钢筋表面无明显烧伤等缺陷,接头处钢筋轴线的偏移不得超过钢筋直径的0.1倍,同时不得大于2㎜,接头处弯折不得大于4%。
6)、受力钢筋设置在同一构件内的焊接接头应相互错开,在任一焊接接头长度为钢筋直径的35倍,且不小于500㎜的区段内同一根钢筋不得有两个接头,有接头的受拉钢筋截面面积不宜超过50%。
3、钢筋制作与安装
1)、基础底板采用双层钢筋网时,上层筋网下面下面应设置钢筋撑脚或砼撑脚,以保证钢筋位置正确,钢筋撑脚的形式与尺寸如图所示每隔1米放置一个,其直径选用:当板厚
2)、钢筋连接采用焊接,对焊接成品应进行检查,保证焊缝表面平整,不得有较大的凹陷,焊瘤;接头处不得不得有裂纹;咬边深度,气孔,夹渣数量与大小,以及接头尺寸偏差应符合规范规定。
3)柱筋连接采用气压力焊,其外观就事符合下列要求:

接头焊缝应饱满和比较均匀,钢筋表面无明显烧伤等缺陷;接头处钢筋轴线的偏移不得超过钢筋直径的0。1倍,同时不得大于2mm,接头处弯折不得大于4度。
4)受力钢筋高置在同一构件内的焊接接头应相互错开,在任一焊接接头长度为钢筋直径的35倍,且不小于500mm的区段内同一根钢筋不得有两个接头,有接头的受拉钢筋截面面积不宜超过50%。
3．钢筋制作与安装
1)基础底板采用双层钢筋网时,上层筋网下面应设置于钢租界撑脚或凝土撑脚,以保证钢筋们置正确。钢筋撑脚的形式与尺寸如图所示每隔1m放置一个其直径选用:当板厚h≤30时为8-10mm;当板厚h＝30—50cm时,为12—14mm;当板面厚h＞50cm时为16-18mm。
2)板中钢筋的弯钩应朝上,不要倒向一边,但双层钢筋的上层钢筋弯钩应朝下。
3)现浇柱与基础连接用的插筋,其箍筋应比柱的箍筋缩小一个柱筋直径,以便连接。插筋位置一定要固定牢靠,以免造成成柱轴线偏移。
4)在安装柱筋时,应先焊接好主筋,然后清理柱脚的焊剂,最后其上套事先计算好的箍筋。
5)在立好的柱子钢筋上用粉笔画箍筋间距,将箍筋往上移动。箍筋与主筋垂直,箍筋转角与主筋的交点场要绑扎,主筋与箍筋平直部分的相交点或格花式交错绑扎。箍筋的接头即弯钩重合,应沿柱子坚向交错布置。
6)按柱子保护层的厚度,将预制带铅丝的不泥砂浆块绑在柱子钢筋上,以保证混凝土保护层厚度的正确性。
7)下层柱的钢筋露出楼面部分。宜用工具式柱筋将其收进一个柱筋直径,以利上层柱的钢筋搭接。当柱截面有变她时,其下层柱钢筋的露出部分,必须在绑扎梁的钢筋之前,先行收缩准确无误确。
8)梁、板钢筋绑扎时应防止水电管线将钢筋抬起或松下。
9)梁中纵向受力钢筋采用双层排列时,两排钢筋之间应认直径≥mm的短钢筋,以保持其设计距离。
10)梁中箍筋的接头应交错布置在两根架子钢筋上,其余同柱。
11)板的钢筋网绑扎与基础相同,但应注意板上部的负筋,防止被踩下,特别是雨篷,挑檐、阳台等悬臂板,要严格控制负筋位置,以免断裂。

12)与混凝土墙、柱连接的过梁,其过梁面筋相应同过梁底筋,过梁箍筋间距均加密至100mm。
13)板、次梁与主梁我叉处,板的钢筋在上,次梁的钢筋居中,主梁的钢筋在下。
14)框架节点处钢筋穿插十分稠密时,应特别注意梁楠面主筋的净距要有30㎜以上,以利浇筑砼。
15)梁钢筋的绑扎与模板安装之间的配合关系:
A、梁的高度较小时,梁的钢筋架空在梁顶面绑扎,然后再落位。
B、梁的高度较大(≥1.2)时,梁的钢筋宜在底模上绑扎,其两侧或一侧模板后安装。
16)待钢筋采用双层钢筋同时,在两层筋间应设置撑脚,认固定两层钢筋间距,撑脚可用直径6—10的钢筋制成,长度等于两层钢筋网片的净距,间距约为1米,相互错开排列。
17)砼梁、柱拉结筋必须钩住主筋和箍筋,当梁与柱边平时,梁筋应置于柱筋内,当主次梁高度相同时,应设置附底钢筋位置于主梁钢筋之内,当次梁底低于主梁底时,应设置附加钢筋。
4、钢筋工程质量保证措施
1)钢筋材料应存放在仓库存或料棚内,保持地面干燥,钢筋不能直接
堆放在地面上,必须用砼墩、砼或格木抬起,使离地面200㎜以上。
2)钢筋验进场应设坡度人验收入库存,库内划分不同钢筋堆放区域,
每堆钢筋设立标签或挂牌,表示品种、等级、直径、技术、注明编号及整批数量等,验收时要核对钢筋螺纹外形和标志,如钢厂未按规定做,要对照技术证明单内容鉴定,钢筋直径不易分清,要用卡尺检查。
3)检查钢筋出厂证明书或试验报告单,发现可疑情况如强度过高或波动较大等,应进行复查。
4)加强钢筋配料管理工作,根据本单位设备情况和传统操作经验,预先确定各种形状钢筋。下料长度,配料时考虑周到,对于开头比较复杂的钢筋,最好先放出实样,并根据具体条件预先合适的操作参数,认作为示范。
5)搬运、堆放要轻抬轻放,放置地点应平整,尽量按施工需要去现场并按使用先后堆放,以避免不必要的翻动。
6)钢筋骨架组装必须按设计几何尺寸控制形体尺寸,配料的制作,加工尺寸必须准确、
钢筋组装前应按照图纸中标注的尺寸检查配筋尺寸,放置的位置,不准确的必须调正直至准确为止,组装要牢固,严禁有松动和变形现象。
7)钢筋骨架制作,加工必须按图纸配筋下料使每号钢筋尺寸与外形准确,组装应牢固、准确、整体性好,钢筋骨架歪斜、扭曲、变形时,诮及时进行校正,然后将绑扎扣绑扎牢,适当增加十字绑扎,为增强抵搞变形能力,应增设斜向拉结钢筋和点焊,提高骨架的强度和整体性。
8)柱头处的外伸钢筋要采取利用模板和箍筋固定措施,防止外伸钢筋错位变形。
9)箍筋弯钩的角度和平直长度必须符合设计和规范的规定,组装时应严格控制间距尺寸:开口应错开,绑扎要牢固,严禁有松致力和偏移现象。
(10)、钢筋骨架绑扎中的搭接绑扎不应松动和脱扣,为了增加成型后钢筋骨架的整体性,能够在骨架的适当位置用电弧焊点焊点。
(11)、嫠浆垫块得适理可靠,竖立钢筋可采用埋有铁丝的垫块,绑在钢筋骨架外侧,同时为使保护层厚度准确,应用铁丝将钢筋骨架拉向模板,将垫块挤牢,严格检查钢筋的成形尺寸。
(12)、重量较大的骨架应防止箍筋变形,必要时应骨架上增设构造有力其直径一般采用10为宜,并应用与箍筋同直径的钢筋作拉筋将构造钢筋联系起来,以增强骨架的整体性,拉筋的设置可每隔3-5个箍筋设置一个。
(13)、悬臂杆件中的弯起钢筋应严格按结构受力方向安装,保证结构受力筋位置,并应在浇筑砼上之前检查,发现错误马上调,消除隐患,防止发生事故。
(14)、防止双层网片位移,可利用箍筋或钢筋制作支架,将上、下网片绑在一起,形成整体,如何考虑上部网片位置的准确,可采取钢筋承托吊挂方法确定位置。
(15)、组装钢筋骨架前要熟悉图纸并应按图纸和钢筋配料表核对配料单和料单,逐号进行加工,检查钢筋规格是否齐全准确,开头数量是否图纸要求相符,并应按图纸安装顺序和步骤对号组装,防止漏筋。
(三)、模板工程
模板工程是主体结构质量的重要保证,将直接影响砼质量和施工进度,
在主体结构施工阶段战占用工期最长,成本较高的分项工程,模板配制方案必须从质量、进度、成本、和可施工性方面综合考虑,在保证质量、安全、进度的前提下,减少周转材料的投入,降低成本,本工程外形结构复杂,且有圆弧,但较为规则,标准层多,模板采用九合板模板,配制定型模板,对于楼梯留孔洞等复杂部位用18㎜厚多层夹板作模板,隔离剂选用乳化隔离
剂,模板支撑体系,采用木柱,为保证模板的施工质量和施工进度。
本工程将根据施工进度要求,柱竖向模板配五套,梁、板模板配足五套,楼梯模板每座五套,模板支撑配足施工用量。
对模板配制总的要求:
保证工程结构和各部分形状尺寸和相对校园的正确,有足够的承载力、刚度和稳定性,及能随施工中产生的动荷载,模板构造简单、装拆方便,便于钢筋绑扎,接缝不应漏浆,模板表面与砼接触面应涂隔离剂,在进行模板和支撑设计时,应增强措施,防止模板变形或爆裂。
模板工程是砼结构工程的重要组成部分,模板及其支架必须具有足够的强度、刚度和稳定性,并能可靠地承受钢筋和砼的自重和侧压力以及施工荷载,确保工程结构和构件形体几何尺寸和相互位置的正确性,合理简便,拆装方便,模板严密不漏浆。
模板安装时的质量标准
项 目
允许偏差
项 目
允 许 偏 差
轴 线
5
底模上表面标高
正 负 5
截 面 尺 寸
+4 -5
层 高 垂 直
3
相邻两板高低差
2
表 面 平 整
5
1、柱、梁模板施工:
墙、柱、梁的模板九合板,木材搁栅和木柱支撑,对现浇梁、承重架的纵横间距及牵杠道数等均需经过计算确定,并按规范要求起拱,当梁、板跨度≧4米时,底板应起拱,幅度为跨度的1/1000-3/1000。
所有模板均由木工翻样画出翻样图,经施工、技术人员复核。模板在木工棚车间内加工预制,现场实地拼装,现浇梁板式楼盖结构制模,重点是梁与柱节点的制模质量,大梁底板和侧边模板,应整块与柱搭接,镶接点必须设在梁中,这样可避免梁柱节点缩径,保证梁柱节点尺寸准确,框水落石出架梁高超过500,梁高的中部增加一根12对拉螺杆(外套塑料硬管)。
2、楼梯模板施工:
楼梯底模采用九合板,踏步侧模板和踏步档板均采用九合板,踏步面为使踏步尺寸准确,棱角分明,在踏步混凝土浇捣后用木板封闭。由于浇捣砼时将产生模板上顶力,在施工时要加强对螺杆控制变形。
3、模板拆除

竖向模板拆除:待自身强度能保证不变形,拆模时不掉角不缺棱,方可拆除。
水平模板拆除:在浇捣砼时,制作一组控制拆模时间用试块,与实际同等条件养护。经过试块试验结果,并结合结构跨度大小来确定拆模时间。
模板的拆除就符合下列规定:
a、必须技术负责人开具拆除令后,方可进行拆除工作;
b、非承重模板应在强度能保证其表面及棱角不受损失时,方可拆除
c、板,跨度;L<8M时R>75％跨度L≥8M时,R＝100％L楼板R≥75％;
d、拆模过程中,如发现出砼质量存在影响结构安全时,应立即停止拆除,并报技术负责人研究处理后方可拆除。
E、确实做好砼成品的保护工作。
模板拆除后随即进行清理、修整、涂刷脱模剂,并集中堆放以便周转。
4、模板的质量保证及注意事项:
a、模板需要经过设计计算,满足刚度,强度和、稳定性要求,能可靠承受所浇砼重量,侧压力及其它施工荷载。
b、施工前由木工翻样绘制模板图和节点图,以施工、技术为员复核,方可施工,安装完成后,经项目部有关人员复核验收。
c、模板施工前,对班组进行书面技术交底,拆模要有项目施工员签发拆模通知书。
d、浇捣砼时,要有专人看管。
(四)砼工程
1、砼施工操作工艺
a、浇砼操作前,必须对模板作一次全面检查,模板内杂物和建筑垃圾必须清理干净,模板缝隙超过2MM的应堵塞,模板及老砼必须浇水湿润,施工缝处须套浆操作。
B、楼面梁板浇筑砼,由一端开始用”赶浆法”推进,先将梁面层浇筑成阶梯形,当达到楼板位置时再与板的砼一起浇筑。第一层下料慢些,使梁底充分振实后再下第二层料,用”赶浆法”使水泥浆沿梁底包裹石子向前推进,振捣时避免触动钢筋及预埋件,楼板浇筑的虚铺厚度略大于板厚,用平板振动器垂直浇筑来架捺捣,不断用移动标志以控制砼板厚度,振捣完毕采用二次面减少砼收缩裂缝。
C、板、柱子新老砼交接处,疳专利权砼浇湿润,铺厚砼同配合经的水泥
砂浆,然后分层浇筑,每层浇筑高度挖掘在500以内,在砼浇捣过程中不得留施工缝,当遇到

特点留施工缝时,施工缝按设计和规范要求留设。
D、楼梯砼浇筑,楼梯段砼自下而上浇筑,先振实底板砼,达到踏步位置
跳步砼一起浇筑,不断连续向上推近并随时用木抹子抹平踏步面楼梯施工缝根据情况留设在楼梯或何处平台以(以下)三步处,施工缝应垂直楼板设置,每次砼浇筑前施工缝的自理同柱子砼砼处理。
E、砼浇筑使用插入式振捣应快插慢拔,插点要均匀分布,逐点移动,按顺序进行,不得
遗漏,做到均匀振实,移动间距不大于振捣器作用半径的1.5位(一般为300-400米),分层浇筑中振捣上二层砼插入下层砼50㎜以上以消除两层间的接缝,平板振动器移动间距应能保证振支国器的平板覆盖已振实部分边缘。
F、浇筑砼时派钢筋工和木工观察钢筋和模板,预留孔洞埋件,插筋等有无位移或堵塞情
况,发现后应立即停止浇筑并应已浇筑的砼初凝前修整完毕。
G、砼浇筑完成后,应在12小时以内加以覆盖,并浇水养护,夏天加疲软湿草包或塑料
薄膜养护,养护时间不得少于7天,对掺有缓凝剂和搞渗要求的结构,不得少于14天,冬季做好防冻保暖,以避免砼在初凝时受冻而使结构存在隐患。
2、砼质量保证措施及注意事项:
A、严格执行砼浇捣令制度浇捣前要进行书面技术交底。
B、高、低等级砼运输采取不同标识运输汽车分开同时运抵施工现场,并设专人负责。高、
低等级松散浇捣时,采用分开专门负责不同等级砼的浇捣。
C、注意高、低等级砼交接处施工配合,使交接面质量得么保证。
D、振捣住、墙高度过大时,应用串筒或溜槽下料,避免离砼浇捣必须严格分层作业,严
格控制沉实时间,对于钢筋密集或困难部位,尽可能避免交接或在此停歇,采取有效措施提高砼的质量。
E、砼浇捣完成后,由专人负责砼养护,砼在浇筑12小时后浇水养护。
F、施工员、质量员负责检查、监督。
3、砼质量缺陷分析及措施
A、 孔洞:砼结构从表面开始,且深度超过保护层厚度,但不超过结构截面尺寸1/2深的
缺陷,主要由于砼浇筑失振等造成。
B、 裂缝:有温度裂缝、干缩裂缝和外力引起裂缝,产生的原因主要是水泥在凝固过程中
模板避部变形或沉陷引起,另外还有对砼养护不好,表面水分蒸发过快等原因造成。

C、缝隙夹渣层:将砼构件分隔成几个不相边的部位,使施工缝有缝隙或夹有杂物,主要是在施工缝处未清理干净或连楼处理不当,或者是支模方式不妥而造成。
D、缩径:砼构件的旬形尺寸缩小,主要原因是模板外形尺寸局部变化而导致缩径。
E、砼强度不足:主要是由于砼所用材料质量,配合的设计、搅拌 、浇捣和养护等方面的问题
5、砼缺陷控制手段
A、砼表面出现麻面的预控在砼浇筑前,应认真清涂模板内的杂物,模板表面要洁净,木模板要充分湿润,浇筑时应分层浇筑振捣密实以使气泡充分排除。
B、防止砼构件露和筋,主要的手段是在砼浇筑前严格控制钢筋位置的正确性,不得有位移等缺陷,保护层厚度应准确垫块要绪扎牢固,砼构件截面尺寸小,钢筋密度集的部分应采用细石砼浇筑,砼应振捣密实,严禁振捣棒撞击钢筋。
C、砼构件呈现蜂窝的预控,砼拌合时要严格控制配合比拌合物要均匀,匀质性好,并应严格控制浇筑砼的坍落度振捣要精心,以确保砼的密度实度。
D、对钢筋密集处预防出现孔洞。应采用细石砼,振捣要采专用工具、捣固密实,在构件预留孔洞处应从两侧同时下料,采用正确的振捣方法,严防漏振。
E、缝隙夹渣层的预防主要是砼应连续浇筑,以保证砼结构的整体性。
F、砼结构构件产生裂缝预控,配制砼时,应严格控制水灰比和水泥用量,选择合理的级配,同时,要振捣密实,减少收缩量,提高砼搞开明强度,并要认真及时养护,防止水泥因水化瓜失水而产生裂缝。
G、
