4.堤防工程

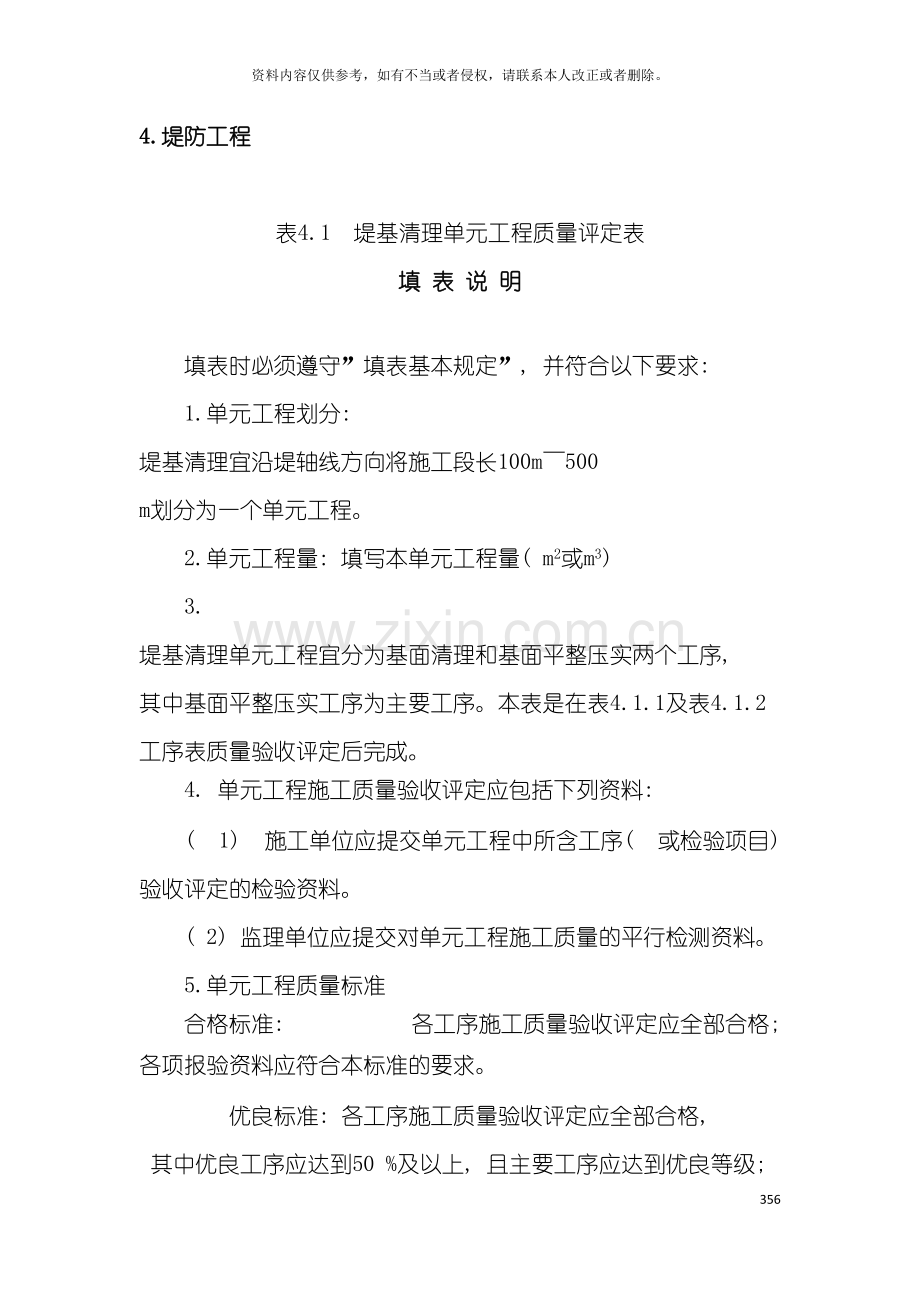

表4.1 堤基清理单元工程质量评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单元工程划分: 堤基清理宜沿堤轴线方向将施工段长100m～500 m划分为一个单元工程。
2.单元工程量: 填写本单元工程量( m2或m3)
3. 堤基清理单元工程宜分为基面清理和基面平整压实两个工序, 其中基面平整压实工序为主要工序。本表是在表4.1.1及表4.1.2工序表质量验收评定后完成。
4. 单元工程施工质量验收评定应包括下列资料:
( 1) 施工单位应提交单元工程中所含工序( 或检验项目) 验收评定的检验资料。
( 2) 监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准
合格标准: 各工序施工质量验收评定应全部合格; 各项报验资料应符合本标准的要求。
优良标准: 各工序施工质量验收评定应全部合格, 其中优良工序应达到50 %及以上, 且主要工序应达到优良等级; 各项报验资料应符合本标准的要求。
水利水电工程
表4.1 堤基清理单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

施工日期
年 月 日～ 年 月 日
项次
工序名称、 编号
工序质量验收评定等级
主要工序
1
基面平整压实

一般工序
1
基面清理

施工单位
自评意见

各工序施工质量全部合格, 其中优良工序占 %, 主要工序达到 等级。

单元工程质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经抽检并查验相关检验报告和检验资料, 各工序施工质量全部合格, 其中优良工序占 %, 主要工序达到 等级。

单元工程质量等级评定为:

( 签字, 加盖公章) 年 月 日
注: 1．重要隐蔽单元工程和关键部位单元工程质量验收评定应有设计、 建设等单位的代表签字, 具体要求应满足SL 176- 规定。
2．本表所填”单元工程量”不作为施工单位工程量结算计量的依据。
表4.1.1基面清理工序施工质量验收评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单位工程、 分部工程、 单元工程名称及部位填写要与表4.1相同。
2.检验( 测) 方法及数量:
检验项目
检验方法
检验数量
表层清理
观察
全面检查
堤基内坑、 槽、 沟、 穴等处理
土工试验
每处、 每层、 每层超过400㎡时每400㎡取样1个
结合部处理
观察
全面检查
清理范围
量测
按施工段堤轴线长20~50m量测1次
3. 工序施工质量验收评定应提交下列资料:
( 1) 施工单位各班( 组) 的初检记录、 施工队复检记录、 施工单位专职质检员终检记录, 工序中各施工质量检验项目的检验资料。
( 2) 监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准
合格标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有70 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
优良标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有90 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
水利水电工程
表4.1.1 基面清理工序施工质量验收评定表
单位工程名称

工序名称、 编号

分部工程名称

施 工 单 位

单元工程名称、 编号

施 工 日 期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检查( 测) 记录或备查资料名称
合格数
合格率
主控项目
1
表层清理
堤基表层的淤泥、 腐殖土、 泥炭土、 草皮、 树根、 建筑垃圾等应清理干净

2
堤基内坑、 槽、 沟、 穴等处理
按设计要求清理后回填、 压实, 并符合SL634- 中5.0.7条的要求

3
结合部处理
清除结合部表面杂物, 并将结合部挖成台阶状

一般项目
1
清理范围
基面清理包括堤身、 戗台、 铺盖、 盖重、 堤岸防护工程的基面, 其边界应在设计边线外0.3 m ~0.5m。老堤加高培厚的清理尚应包括堤坡及堤顶等

施工单位
自评意见

主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经复核, 主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
表4.1.2基面平整压实工序施工质量验收评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单位工程、 分部工程、 单元工程名称及部位填写要与表4.1相同。
2.检验( 测) 方法及数量:
检验项目
检验方法
检验数量
堤基表面压实
土工试验
每400～800㎡取样1个
基面平整
观察
全面检查
3. 工序施工质量验收评定应提交下列资料:
( 1) 施工单位各班( 组) 的初检记录、 施工队复检记录、 施工单位专职质检员终检记录, 工序中各施工质量检验项目的检验资料。
( 2) 监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准
合格标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有70 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
优良标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有90 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
水利水电工程
表4.1.2 基面平整压实工序施工质量验收评定表
单位工程名称

工序名称、 编号

分部工程名称

施 工 单 位

单元工程名称、 编号

施 工 日 期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检查( 测) 记录或备查资料名称
合格数
合格率
主控项目
1
堤基表面压实
堤基清理后应按堤身填筑要求压实, 无松土、 无弹簧土等, 并符合 SL634- 中5.0.7条要求

一般项目
1
基面平整
基面应无明显凹凸

施工单位
自评意见

主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经复核, 主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
表4.2土料碾压筑堤单元工程质量评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单元工程划分: 土料碾压筑堤单元工程宜按施工的层、 段来划分。新堤填筑宜按堤轴线施工段长100m～500m划分为一个单元工程; 老堤加高培厚宜按填筑工程量500m3～ m3划分为一个单元工程。
2.单元工程量: 填写本单元工程量( m3)
3. 土料碾压筑堤单元工程宜分为土料摊铺和土料碾压两个工序, 其中土料碾压工序为主要工序。本表是在表4.2.1及表4.2.2工序表质量验收评定后完成。
4. 单元工程施工质量验收评定应包括下列资料:
( 1) 施工单位应提交单元工程中所含工序( 或检验项目) 验收评定的检验资料, 各项实体检验项目的检验记录资料。
( 2) 监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准
合格标准: 各工序施工质量验收评定应全部合格; 各项报验资料应符合本标准的要求。
优良标准: 各工序施工质量验收评定应全部合格, 其中优良工序应达到50 %及以上, 且主要工序应达到优良等级; 各项报验资料应符合本标准的要求。
水利水电工程
表4.2 土料碾压筑堤单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

施工日期
年 月 日～ 年 月 日
项次
工序名称、 编号
工序质量验收评定等级
主要工序
1
土料碾压基面平整压实

一般工序
1
土料摊铺

施工单位
自评意见

各工序施工质量全部合格, 其中优良工序占 %, 主要工序达到 等级。

单元工程质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经抽检并查验相关检验报告和检验资料, 各工序施工质量全部合格, 其中优良工序占 %, 主要工序达到 等级。

单元工程质量等级评定为:

( 签字, 加盖公章) 年 月 日
注: 1．重要隐蔽单元工程和关键部位单元工程质量验收评定应有设计、 建设等单位的代表签字, 具体要求应满足SL 176- 规定。
2．本表所填”单元工程量”不作为施工单位工程量结算计量的依据。
表4.2.1土料摊铺工序施工质量验收评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单位工程、 分部工程、 单元工程名称及部位填写要与表4.2相同。
2.检验( 测) 方法及数量:
检验项目
检验方法
检验数量
土块直径
观察、 量测
全数检查
铺土厚度

量测
按作业面积每100～200m2检测1个点
作业面分段长度
全数检查
铺填边线超宽值
按堤轴线方向每20～50m检测1个点
按堤轴线方向每20～30m或按填筑面积每100～400m2检测1个点

铺料厚度和土块限制直径表
压实功能类型
压实机具种类
铺料厚度
(cm)
土块限制直径(cm)
轻型
人工夯、 机械夯
15～20
≤5
5～10t平碾
20～25
≤8
中型
12～15t平碾、 斗容2.5 m3铲运机、 5～8t振动碾
25～30
≤10
重型
斗容大于7m3铲运机、 10～16t振动碾、 加载气胎碾
30～50
≤15
3. 工序施工质量验收评定应提交下列资料:
( 1) 施工单位各班( 组) 的初检记录、 施工队复检记录、 施工单位专职质检员终检记录, 工序中各施工质量检验项目的检验资料。
( 2) 监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准
合格标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有70 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
优良标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有90 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
水利水电工程
表4.2.1 土料摊铺工序施工质量验收评定表
单位工程名称

工序名称、 编号

分部工程名称

施 工 单 位

单元工程名称、 编号

施 工 日 期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检查( 测) 记录或备查资料名称
合格数
合格率
主控项目
1
土块直径
符合表5.0.5-2的要求

2
铺土厚度
符合碾压试验或表5.0.5-2的要求; 允许偏差为－5.0～0 cm

一般项目
1
作业面分段长度
人工作业不小于50m;机械作业不小于100m

2
铺填边线超宽值
人工铺料大于10cm;机械铺料大于30cm

防渗体: 0～10cm

包边盖顶: 0～10cm

施工单位
自评意见

主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经复核, 主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
表4.2.2土料碾压工序施工质量验收评定表
填 表 说 明
填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单位工程、 分部工程、 单元工程名称及部位填写要与表4.2相同。
2.检验( 测) 方法及数量:
检验项目
检验方法
检验数量
压实度或相对密度
土工试验
每填筑100～200m3取样一个, 堤防加固按堤轴线方向每20～50m取样一个
搭接碾压宽度
观察、 量测
全数检查
碾压作业程序
检查
每台班2～3次
表5.0.7 土料填筑压实度或相对密度合格标准
序号
上堤土料
堤防级别
压实度
相对
密度
压实度或相对密度合格率(%)
新筑堤
老堤加高培厚
防渗体
1
粘性土
1级
≥94
—
≥85
≥85
≥90
2级和高度超过6m的3级堤防
≥92
—
≥85
≥85
≥90
3级以下及低于6m的3级堤防
≥90
—
≥80
≥80
≥85
2
少粘性土
1级
≥94
—
≥90
≥85
—
2级和高度超过6m的3级堤防
≥92
—
≥90
≥85
—
3级以下及低于6m的3级堤防
≥90
—
≥85
≥80
—
3
无粘性土
1级
—
≥0.65
≥85
≥85
—
2级和高度超过6m的3级堤防
—
≥0.65
≥85
≥85
—
3级以下及低于6m的3级堤防
—
≥0.60
≥80
≥80
—
3. 工序施工质量验收评定应提交下列资料:
( 1) 施工单位各班( 组) 的初检记录、 施工队复检记录、 施工单位专职质检员终检记录, 工序中各施工质量检验项目的检验资料。
( 2) 监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准
合格标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有70 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
优良标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有90 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
水利水电工程
表4.2.2 土料碾压工序施工质量验收评定表
单位工程名称

工序名称、 编号

分部工程名称

施 工 单 位

单元工程名称、 编号

施 工 日 期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检查( 测) 记录或备查资料名称
合格数
合格率
主控项目
1
压实度或相对密度
符合设计要求和本标准5.0.7条的规定

一般项目
1
搭接碾压宽度
平行堤轴线方向不小于0.5m; 垂直堤轴线方向不小于1.5m

2
碾压作业程序
应符合SL 260的规定

施工单位
自评意见

主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经复核, 主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
表4.3土料吹填筑堤单元工程质量评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单元工程划分: 土料吹填筑堤宜按一个吹填围堰区段( 仓) 或按堤轴线施工段长100m～500m划分为一个单元工程。
2.单元工程量: 填写本单元工程量( m3)
3.本表是在表4.3.1及表4.3.2工序表质量验收评定后完成。
4. 单元工程施工质量验收评定应包括下列资料:
( 1) 施工单位应提交单元工程中所含工序( 或检验项目) 验收评定的检验资料, 各项实体检验项目的检验记录资料。
( 2) 监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准
合格标准: 各工序施工质量验收评定应全部合格; 各项报验资料应符合本标准的要求。
优良标准: 各工序施工质量验收评定应全部合格, 其中优良工序应达到50 %及以上, 且主要工序应达到优良等级; 各项报验资料应符合本标准的要求。
水利水电工程
表4.3 土料吹填筑堤单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

施工日期
年 月 日～ 年 月 日
项次
工序名称、 编号
工序质量验收评定等级
主要工序
1
土料吹填

一般工序
1
围堰修筑

施工单位
自评意见

各工序施工质量全部合格, 其中优良工序占 %, 主要工序达到 等级。

单元工程质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经抽检并查验相关检验报告和检验资料, 各工序施工质量全部合格, 其中优良工序占 %, 主要工序达到 等级。

单元工程质量等级评定为:

( 签字, 加盖公章) 年 月 日
注: 1．重要隐蔽单元工程和关键部位单元工程质量验收评定应有设计、 建设等单位的代表签字, 具体要求应满足SL 176- 规定。
2．本表所填”单元工程量”不作为施工单位工程量结算计量的依据。
表4.3.1围堰修筑工序施工质量验收评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单位工程、 分部工程、 单元工程名称及部位填写要与表4.3相同。
2.检验( 测) 方法及数量:
检验项目
检验方法
检验数量
铺土厚度
量测
按作业面积每100～200m2检测1点
围堰压实
土工试验
按堰长每20～50m测1点
铺填边线超宽值
量测
按堰长每50～100m测1断面
围堰取土坑距堰、 堤脚距离
量测
按堰长每50～100m测1个点
3. 工序施工质量验收评定应提交下列资料:
( 1) 施工单位各班( 组) 的初检记录、 施工队复检记录、 施工单位专职质检员终检记录, 工序中各施工质量检验项目的检验资料。
( 2) 监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准
合格标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有70 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
优良标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有90 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
水利水电工程
表4.3.1 围堰修筑工序施工质量验收评定表
单位工程名称

工序名称、 编号

分部工程名称

施 工 单 位

单元工程名称、 编号

施 工 日 期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检查( 测) 记录或备查资料名称
合格数
合格率
主控项目
1
铺土厚度
符合表5.0.5－2的要求; 允许偏差为-5.0～0 cm

2
围堰压实
符合设计要求和5.0.7条中老堤加高培厚合格率要求

一般项目
1
铺填边线超宽值
人工铺料大于10cm;机械铺料大于30cm

2
围堰取土坑距堰、 堤脚距离
不小于3m

施工单位
自评意见

主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经复核, 主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
表4.3.2土料吹填工序施工质量验收评定表
填 表 说 明
填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单位工程、 分部工程、 单元工程名称及部位填写要与表4.3相同。
2.检验( 测) 方法及数量:
检验项目
检验方法
检验数量
吹填干密度a
土工试验
每200～400m2取样1个
吹填高程
测量
按堤轴线方向每50～100m测1断面, 每断面10～20m测1个点
输泥管出口位置
观察
全面检查
3. 工序施工质量验收评定应提交下列资料:
( 1) 施工单位各班( 组) 的初检记录、 施工队复检记录、 施工单位专职质检员终检记录, 工序中各施工质量检验项目的检验资料。
( 2) 监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准
合格标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有70 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
优良标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有90 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
水利水电工程
表4.3.2 土料吹填工序施工质量验收评定表
单位工程名称

工序名称、 编号

分部工程名称

施 工 单 位

单元工程名称、 编号

施 工 日 期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检查( 测) 记录或备查资料名称
合格数
合格率
主控项目
1
吹填干密度a
符合设计要求

2
吹填高程
允许偏差为0～+0.3m

一般项目
1
输泥管出口位置
合理安放、 适时调整, 吹填区沿程沉积的泥沙颗粒无显著差异

注: 除吹填筑新堤外, 可不作要求。
施工单位
自评意见

主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经复核, 主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
表4.4堤身与建筑物结合部填筑单元工程质量评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单元工程划分: 单元工程划分宜按填筑工程量相近的原则, 可将五个以下填筑层划分为一个单元工程。
2.单元工程量: 填写本单元工程量( m3)
3. 堤身与建筑物结合部填筑单元工程宜分为建筑物表面涂浆和结合部填筑两个工序, 其中结合部填筑工序为主要工序。本表是在表4.4.1及表4.4.2工序表质量验收评定后完成。
4. 单元工程施工质量验收评定应包括下列资料:
( 1) 施工单位应提交单元工程中所含工序( 或检验项目) 验收评定的检验资料, 各项实体检验项目的检验记录资料。
( 2) 监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准
合格标准: 各工序施工质量验收评定应全部合格; 各项报验资料应符合本标准的要求。
优良标准: 各工序施工质量验收评定应全部合格, 其中优良工序应达到50 %及以上, 且主要工序应达到优良等级; 各项报验资料应符合本标准的要求。
水利水电工程
表4.4 堤身与建筑物结合部填筑单元工程施工质量验收评定表
单位工程名称

单元工程量

分部工程名称

施工单位

单元工程名称、 部位

施工日期
年 月 日～ 年 月 日
项次
工序名称、 编号
工序质量验收评定等级
主要工序
1
结合部填筑

一般工序
1
建筑物表面涂浆

施工单位
自评意见

各工序施工质量全部合格, 其中优良工序占 %, 主要工序达到 等级。

单元工程质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经抽检并查验相关检验报告和检验资料, 各工序施工质量全部合格, 其中优良工序占 %, 主要工序达到 等级。

单元工程质量等级评定为:

( 签字, 加盖公章) 年 月 日
注: 1．重要隐蔽单元工程和关键部位单元工程质量验收评定应有设计、 建设等单位的代表签字, 具体要求应满足SL 176- 规定。
2．本表所填”单元工程量”不作为施工单位工程量结算计量的依据。

表4.4.1建筑物表面涂浆工序施工质量验收评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单位工程、 分部工程、 单元工程名称及部位填写要与表4.4相同。
2.检验( 测) 方法及数量:
检验项目
检验方法
检验数量
制浆土料
土工试验
每料源取样1个
建筑物表面清理
观察
全数检查
涂层泥浆浓度
试验
每班测1次
涂浆操作
观察
全数检查
涂层厚度
观察
3. 工序施工质量验收评定应提交下列资料:
( 1) 施工单位各班( 组) 的初检记录、 施工队复检记录、 施工单位专职质检员终检记录, 工序中各施工质量检验项目的检验资料。
( 2) 监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准
合格标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有70 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
优良标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有90 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
水利水电工程
表4.4.1 建筑物表面涂浆工序施工质量验收评定表
单位工程名称

工序名称、 编号

分部工程名称

施 工 单 位

单元工程名称、 编号

施 工 日 期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检查( 测) 记录或备查资料名称
合格数
合格率
主控项目
1
制浆土料
符合设计要求; 塑性指数Ip＞17

一般项目
1
建筑物表面清理
清除建筑物表面乳皮、 粉尘及附着杂物

2
涂层泥浆浓度
水土重量比为: 1: 2.5～1: 3.0

3
涂浆操作
建筑物表面洒水, 涂浆高度与铺土厚度一致, 且保持涂浆层湿润

4
涂层厚度
3～5mm

施工单位
自评意见

主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经复核, 主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
表4.4.2土料吹填工序施工质量验收评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单位工程、 分部工程、 单元工程名称及部位填写要与表4.4相同。
2.检验( 测) 方法及数量:
检验项目
检验方法
检验数量
土块直径
观察
全数检查
铺土厚度
量测
每层测1个点
土料填筑压实度
试验
每层至少取样1个
铺填边线超宽值
量测
每层测1个点
3. 工序施工质量验收评定应提交下列资料:
( 1) 施工单位各班( 组) 的初检记录、 施工队复检记录、 施工单位专职质检员终检记录, 工序中各施工质量检验项目的检验资料。
( 2) 监理单位对工序中施工质量检验项目的平行检测资料。
4.工序质量标准
合格标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有70 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
优良标准:
( 1) 主控项目, 检验结果应全部符合本标准的要求。
( 2) 一般项目, 逐项应有90 %及以上的检验点合格, 且不合格点不应集中。
( 3) 各项报验资料应符合本标准的要求。
水利水电工程
表4.4.2 结合部填筑工序施工质量验收评定表
单位工程名称

工序名称、 编号

分部工程名称

施 工 单 位

单元工程名称、 编号

施 工 日 期
年 月 日～ 年 月 日
项次
检验项目
质量标准
检查( 测) 记录或备查资料名称
合格数
合格率
主控项目
1
土块直径
<5cm

2
铺土厚度
15～20cm

3
土料填筑压实度
符合设计和本标准表5.0.7中新筑堤的要求

一般项目
1
铺填边线超宽值
人工铺料大于10cm;机械铺料大于30cm

施工单位
自评意见

主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日
监理机构
复核评定
意见

经复核, 主控项目检验点100%合格, 一般项目逐项检验点的合格率 %, 且不合格点不集中分布。

工序质量等级评定为:

( 签字, 加盖公章) 年 月 日

表4.5防冲体护脚单元工程质量评定表
填 表 说 明

填表时必须遵守”填表基本规定”, 并符合以下要求:
1.单元工程划分: 防冲体护脚工程宜按平顺护岸的施工段长60m～80m或以每个丁坝、 垛的护脚工程为一个单元工程。
2.单元工程量: 填写本单元工程量( m3)
3. 单元工程宜分为防冲体制备和防冲体抛投两个工序, 其中防冲体抛投工序为主要工序。本表是在表4.5.1及表4.5.2工序表质量验收评定后完成。
4. 单元工程施工质量验收评定应包括下列资料:
( 1) 施工单位应提交单元工程中所含工序( 或检验项目) 验收评定的检验资料, 原材料与各项实体检验项目的检验记录资料。
( 2) 监理单位应提交对单元工程施工质量的平行检测资料。
5.单元工程质量标准
合格标准: 各工序施工质量验收评定应全部合格; 各项报验资料应符合本标准的要求。
优良标准: 各工序施工质量验收评定应全部合格, 其中优良工序应达到50 %及以上, 且主要工序应达到优良等级; 各项报验资料应符合本标准的
