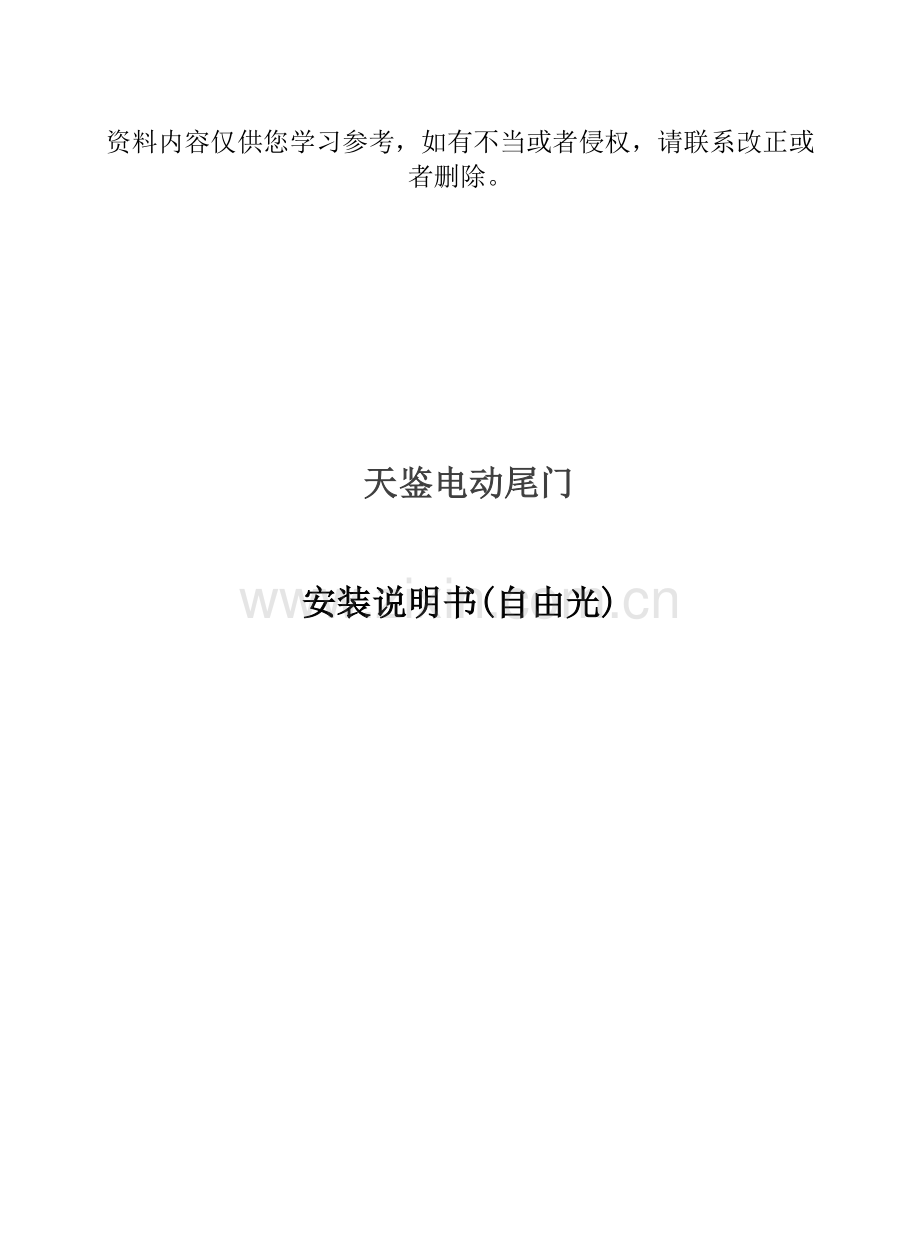

天鉴电动尾门
安装说明书(自由光)

电动举升门安装

一、 注意事项

● 本说明书中的所有图片仅供参考, 图片与实物有可能不同, 但安装方法是一样的。
● 为方便您安装, 请在安装前认真阅读该商品使用说明书; 安装时需注意保护好您爱车的表面, 避免刮花。
● 请定期检查与车连接的所有配件是否松动, 以确保使用安全。

编号
数量
名称
编号
数量
名称
编号
数量
名称
1
1
控制盒
⑵
2
举升杆
⑶
1
电吸锁
⑷
1
拉绳
⑸
1
电吸锁控制盒
⑹
1
线束
⑺
10
扎带
⑻
1
开孔器
⑼
1
手动开关

二、 配件清单

三、 安装步骤
参考配件清单和配件图检查配件是否齐全。
首先把尾厢盖板及遮物帘拿开

拿出备胎, 并拆开后盖板( 箭头所示)

拆开左边侧饰板

拆下尾门内饰板

拆下左边穿线胶套两边

用一字螺丝刀把与举升杆与车门连接的头部的卡簧撬开, 拆出原车举升杆, 拆装过程中需把门顶住

拆下原车气弹簧的车身支架的两个螺丝

安装产品所配的万向头, 另一个螺丝孔位用拆下的螺丝拧上

把产品举升杆装上, 注意, 带线的一头靠门那一边

把举升杆的线 从如图所示的胶塞里穿到门内

把电源正极线, 解锁信号线, 解码线与拉锁控制线经过穿线胶套穿到车身上

在穿线套两头打上表板蜡, 利于穿线

解锁信号线, 电源正极线与解码线从尾厢车顶穿到前面

电源正极线与解码线从后排迎宾踏板穿到驾驶位

如图所示, 解锁信号线( 黄色线) 接B柱上如图的接头右边从上数起第六根黄色线

把电源正极线与保险丝座相连, 保险丝座插入驾驶位方向盘下的保险丝盒上, 如图所示, 注意保险丝座的方向

、

如图所示, 解码线与OBD线相连, 再把OBD线插入原车OBD接口

把负极线接到如图所示尾门上的螺丝上, 注意要接在螺丝头与垫片中间

把原车锁机上的插头拔下

把拔下的公接头接到线束的母接头, 再把线束的公接头插到原车的母接头上

开门开关线接尾门上的开关按钮处, 如图所示, 把接头拔下, 把拔下的公接头接到线束的母接头, 再把线束的公接头插到原车的母接头上

把所配的开关装到如图所示位置

把控制盒放于尾门上, 用所配的魔术贴固定好。把所有内饰板还原。最后检查所有内饰是否全部锁紧;

通电后首次开关门为控制盒自动学习模式, 请确保门能开关到位, 至此, 电动举升门安装完毕。

四、 免责声明: 由于安装及使用不当而引发的相关问题及损失, 不在我公司的质保范围内。

感谢您购买智能电动举升门, 在使用前请仔细阅读本手册, 阅后请小心收藏, 以备日后才查阅.图片仅供参考, 产品以实物为准。
