脉冲电子围栏施工方案

12

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

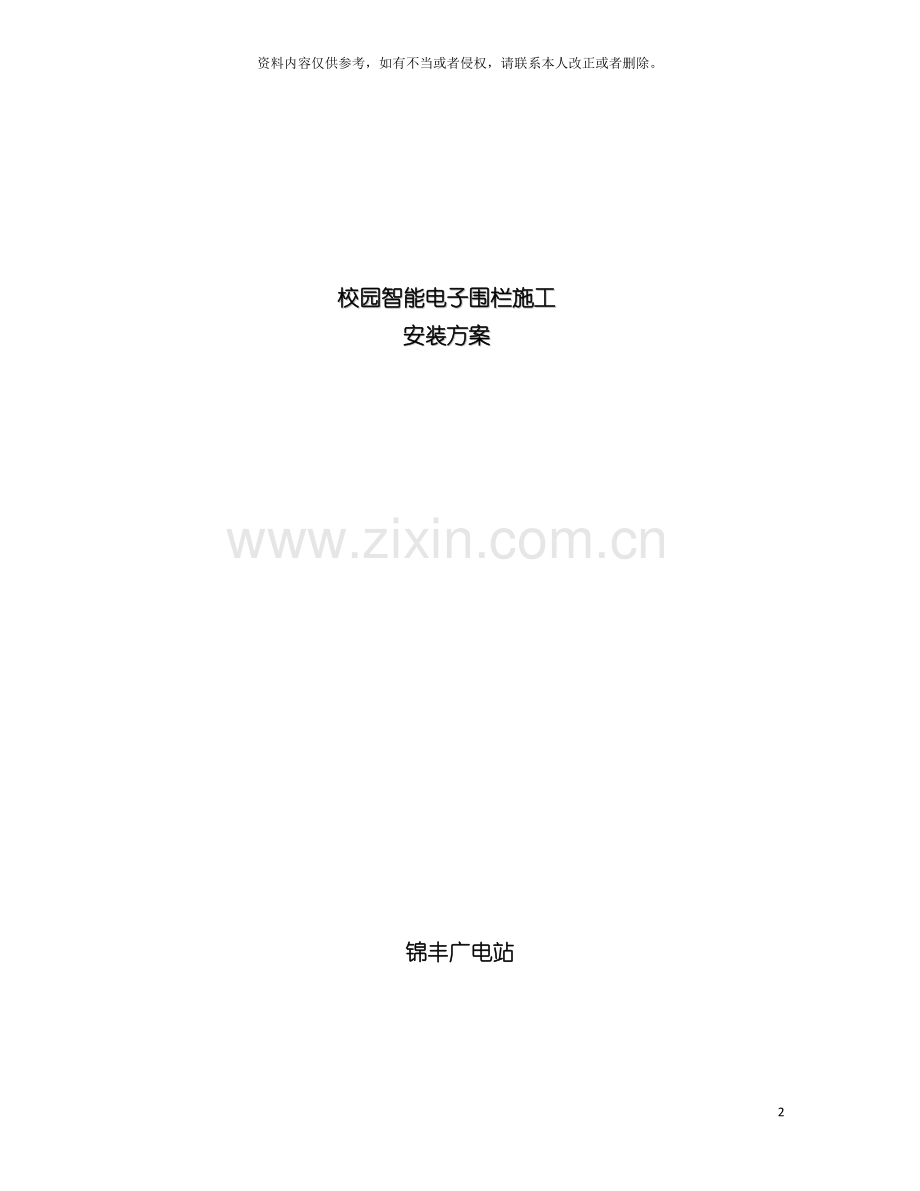

校园智能电子围栏施工
安装方案

锦丰广电站

根据学校的具体要求以及实际情况, 我们采用广拓电子围栏系统, 是经过中国公安部第三研究所检测的智能型周边安防阻挡报警系统。
广拓系统是由控制器和电子围栏两大部分组成, 在系统布访状态下, 其周而复始发射和接收高压脉冲( 每秒一次) 的工作行程, 直观地显示出系统安全, 为安防管理带来极大的便利。

电子围栏原理示意图

一、 墙式电子围栏安装方法

墙顶式电子围栏, 直接安装在围墙顶部上方。
中间杆的安装, 能够有焊接, 卡箍或预埋三种方式, 视围墙结构状况而选择较合适的方式。例如, 在铁栅栏围墙上, 可采用焊接法; 在混凝土围墙上, 可采用预埋方式;

在砖墙上可采用卡箍方式。只要达到稳固、 美观, 也能够用别的方式。对于￠9.5mm玻璃纤维杆, 可在其下端先安装内径不小于10mm的不锈钢圆管, 在管内注入硅胶, 然后将其下端插入圆管上半部。墙顶式电子围栏, 架设在现有围墙的顶部上方。围墙的高度最好在2m以上, 电子围栏的高度为0.75m左右。
l 导线数: 4根
l 线距: 220mm±20mm
l 线张力: 30-50kg
l 线径: ￠1.8mm高强度、 低电阻、 抗腐蚀合金导线
l 中间杆: 玻璃纤维杆￠9.5mm
l 中间杆的间距一般为3m, 最大为5m
l 终端杆: ￠38mm烤漆杆, 壁厚2.0mm
l 终端杆一般在电子围栏始末端、 围墙高低不平处和间距50m左右的地方使用
l 电子围栏的其它配件, 包括终端杆绝缘子, 中间杆绝缘子, 承力杆绝缘子, 终端杆绝缘子固定夹, 螺纹式线－线连接器, 警示牌, 避雷器, 合金线, 耐高压绝缘导线等材料。

电子围栏配件图

二、 避雷器的安装
在空旷或有一定高度的地方, 在雷电发生地区架设的电子围栏上, 必须安装避雷器。避雷器应安装在电子围栏的始端, 即靠近控制器的一端。应按照避雷器的使用说明正确安装。

三、 使用与维护

1检查
当系统的中间杆、 绝缘子、 合金线、 耐高压绝缘导线、 避雷器、 控制器等全部安装完成后, 应进行一次全面检查。检查杆子是否装牢, 位置是否正常, 绝缘子的位置是否正确, 导线架设是否正常, 如果导线拉得不够紧, 则易摆动、 晃荡, 如果拉得过紧, 可能会拉断导线, 也可能把终端杆拉斜了。检查跨接线是否良好, 跨接线应能相对稳定, 保持足够的放电间隙, 与主导线的连接应紧密, 接触良好。检查接地装置是否良好, 接地电阻是否满足要求。检查引向控制器的耐高压绝缘导线的信号线和回路线是否已分管穿线, 始端和终端的连接是否正确。检查系统的绝缘电阻是否满足要求。
2通电
电子围栏控制器接通DC24V电源, 指示灯随脉冲节拍的频率闪亮, 伴随着”噗嗤”声, 表明系统已正常运行。
3 报警试验
开路试验
解除控制器上一根高压绝缘导线, 约过4秒, 启动内部蜂鸣器, 发出报警声。
解除控制器上其它中的一根高压绝缘线, 出现与上述相同的情况。然后再复原。
上述开路试验表明, 系统功能一切正常。
短路试验
用一根两端为裸线的绝缘导线使电子围栏的任意相邻的两根导线短路, 右边面板上5个脉冲节拍灯熄灭, 约过4秒, 启动内部蜂鸣器, 发出报警声。解除短路线后, 系统恢复正常。
上述试验应对每对正负导线分别进行。
注意事项
系统带有近5000V的脉冲电压, 做试验时, 切勿直接触摸带电部分, 以免电击。
外部报警功能试验
主机内部有DC12V和NO/NC开关两种报警输出接点。若在DC12V输出接点上接声光报警器, 系统报警时, 会启动声光报警器。
四、 管线敷设及抗干扰措施
1、 电缆的敷设应符合下列要求:
电缆的弯曲半径应大于电缆直径的15倍, 终端长度须留有余地。本工程前端留1—1.5米, 终端控制室留10米左右。电源线与信号线、 控制线分开敷设。信号电缆线在接线箱内的转接要牢固, 使损耗减至最小。
2、 敷设管道电缆, 应符合下列要求: 预先清刷管孔, 并去掉管口毛刺。管内预设一根镀锌铁丝。穿设电缆时应涂滑石粉。管口设扩套, 并须有效防止鼠害。铁管联接用束节或接线盒时, 须焊牢。管道弯头宜用月牙弯。对使用各类型线材, 安装前必须进行通断测试。穿线时不应损伤线缆护套, 并随时检验线缆的施工质量情况。
3、 供电及抗干扰
系统供电采用12伏直流电源, 并接入为安全工程特设的专门配电系统。当电压波动超出+5％——10％范围时, 配装可变稳压电源装置, 稳压电源的标称功率不得小于系统使用功率的1．5倍。管线敷设时应避免附近强电场等干扰源, 前端探测器集中供电。
系统采用一点接地方式, 接地电阻应不大于4Ω。前端设备安装时, 接线箱转换信号插头座在安装时须采用绝缘措施, 避免多点接地。接线插头制作时应符合规范。布线上须采用各种方式避免交流杂波干扰而影响信号质量。布线时须随时监察周围线管情况, 以便作必要的现场调整。系统布线须用扎带捆扎, 并系有系统识别标志。
