2022年二级框架柱构造要求.doc

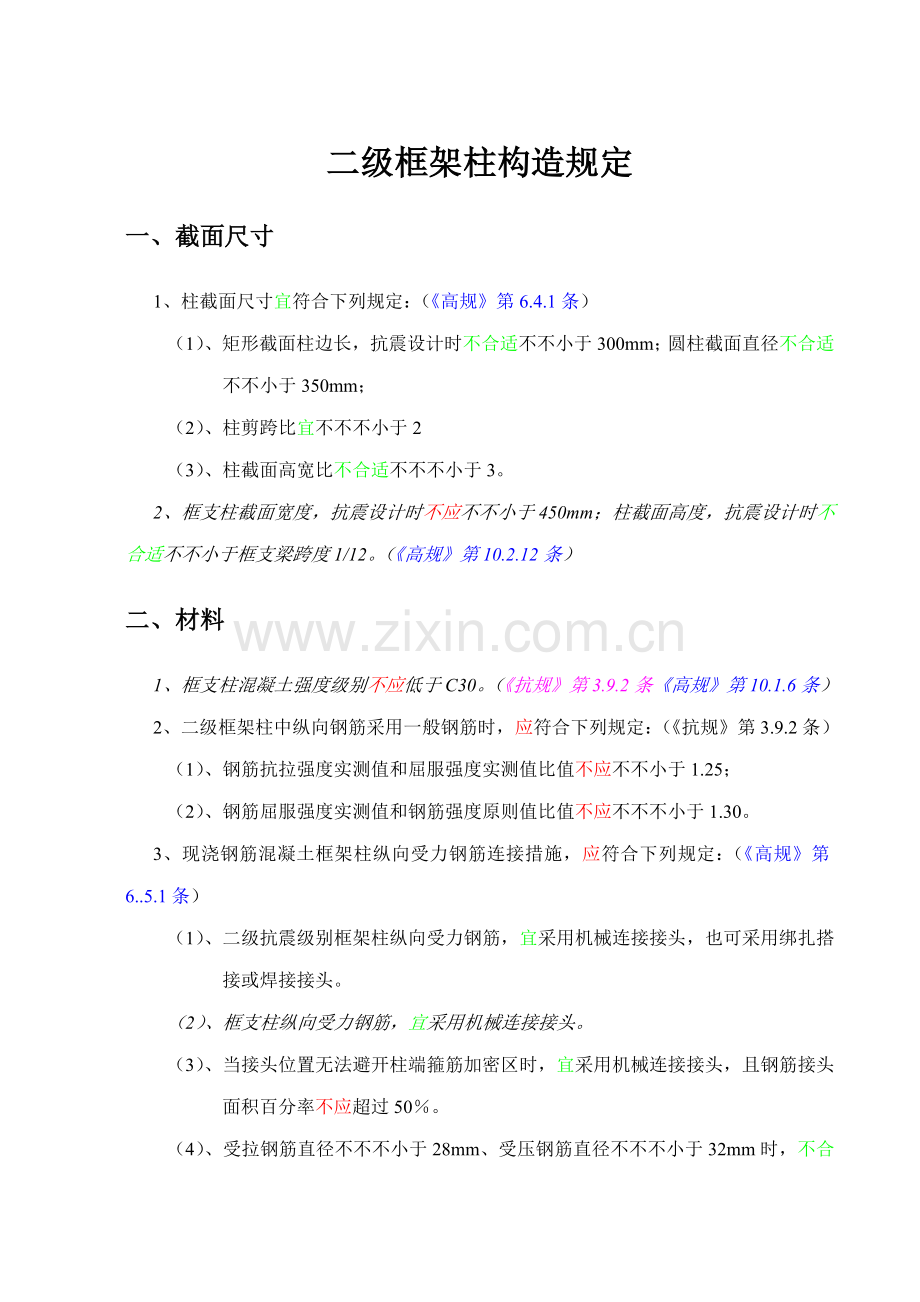

二级框架柱构造规定一、 截面尺寸1、柱截面尺寸宜符合下列规定：（高规第6.4.1条）（1）、矩形截面柱边长，抗震设计时不合适不不小于300mm；圆柱截面直径不合适不不小于350mm；（2）、柱剪跨比宜不不不小于2（3）、柱截面高宽比不合适不不不小于3。2、框支柱截面宽度，抗震设计时不应不不小于450mm；柱截面高度，抗震设计时不合适不不小于框支梁跨度1/12。（高规第10.2.12条）二、 材料1、框支柱混凝土强度级别不应低于C30。（抗规第3.9.2条高规第10.1.6条）2、二级框架柱中纵向钢筋采用一般钢筋时，应符合下列规定：（抗规第3.9.2条）（1）、钢筋抗拉强度实测值和屈服强度实测值比值不应不不小于1.25；（2）、钢筋屈服强度实测值和钢筋强度原则值比值不应不不不小于1.30。3、现浇钢筋混凝土框架柱纵向受力钢筋连接措施，应符合下列规定：（高规第6.5.1条）（1）、二级抗震级别框架柱纵向受力钢筋，宜采用机械连接接头，也可采用绑扎搭接或焊接接头。（2）、框支柱纵向受力钢筋，宜采用机械连接接头。（3）、当接头位置无法避开柱端箍筋加密区时，宜采用机械连接接头，且钢筋接头面积百分率不应超过50。（4）、受拉钢筋直径不不不小于28mm、受压钢筋直径不不不小于32mm时，不合适采用绑扎搭接接头。（5）、在同一连接区段内受拉钢筋接头面积百分率不合适超过50。三、 轴压比1、抗震设计时钢筋混凝土柱轴压比应符合下列规定：（高规第6.4.2条）（1）、轴压比指柱考虑地震作用组合轴压力设计值和柱全截面面积和混凝土轴心抗压强度设计值乘积比值。（2）、一般框架柱轴压比不合适超过如下值：0.80（框架构造）、0.85（板柱-剪力墙构造、框架-剪力墙构造、框架-核心筒构造、筒中筒构造）。（3）、某些框支剪力墙构造中框支柱轴压比不合适超过0.70。（4）、抗震设计框架-剪力墙构造，在基本振型地震作用下，框架某些承受地震倾覆力矩不不不小于构造总地震倾覆力矩50时，其框架某些抗震级别应按框架构造采用，柱轴压比限值宜按框架构造规定采用。（高规第8.1.3条） （5）、以上数值合用于混凝土强度级别不高于C60柱。当混凝土强度级别为C65C70时，轴压比限值应比表中数值减少0.05；当混凝土强度级别为C75C80时，轴压比限值应比表中数值凝土减少0.10。（6）、以上数值合用于剪跨比不不不小于2柱。剪跨比不不小于2但不不不小于1.5柱，其轴压比限值应比表中数值减小0.05；剪跨比不不小于1.5柱，其轴压比限值应专门研究并采用特殊构造措施。（7）、当沿柱全高采用井字复合箍，箍筋间距不不小于100mm、肢距不不小于200mm、直径不不不小于12mm时，柱轴压比限值可增长0.10；当沿柱全高采用复合螺旋箍，箍筋螺距不不小于100mm。肢距不不小于200mm、直径不不不小于12mm时，柱轴压比限值可增长0.10；当沿柱全高采用持续复合螺旋箍，且螺距不不小于80mm、肢距不不小于200mm、直径不不不小于10mm时，轴压比限值可增长0.10。以上三种配箍类别含箍特性值应按增大轴压比由高规表6.4.7拟定。（8）、柱轴压比限值不应不不不小于1.05。（9）、对于类场地上较高高层建筑，其轴压比限值应合适减小。四、 主筋1、柱所有纵向钢筋配筋率不应不不小于下值：中柱、边柱为0.8%，角柱为1.0%。且柱截面每一侧纵向钢筋配筋率不应不不小于0.2。但下列状况可调节：（高规第6.4.3条）（1）、抗震设计时，对类场地上较高高层建筑，上值应增长0.1；（2）、当混凝土强度级别不不不小于C60时，上值应增长0.1;（3）、当采用HRB400、RRB400级钢筋时，上值应容许减小0.1。2、柱纵向钢筋配备，尚应满足下列规定：（高规第6.4.4条）（1）、抗震设计时，宜采用对称配筋；（2）、抗震设计时，截面尺寸不不不小于400mm柱，其纵向钢筋间距不合适不不不小于200mm；柱纵向钢筋净距均不应不不小于50mm；（3）、所有纵向钢筋配筋率，抗震设计时不应不不不小于5；（4）、边柱、角柱及剪力墙端柱考虑地震作用组合产生小偏心受拉时，柱内纵筋总截面面积应比计算值增长25。3、框支柱内所有纵向钢筋配筋率不应不不小于1.0%，且应满足第2条规定。纵向钢筋间距，抗震设计时不合适不不不小于200mm；且不应不不小于80mm。抗震设计时柱内所有纵向钢筋配筋率不合适不不不小于4.0。（高规第10.2.12条）4、其她规定：（1）、柱纵筋不应和箍筋、拉筋及预埋件等焊接。（高规第6.4.5条）（2）、框支柱在上部墙体范畴内纵向钢筋应伸入上部墙体内不少于一层，其她柱筋应锚入梁内或板内。锚入梁内钢筋长度，从柱边算起不应不不小于LaE；（高规第10.2.12条）五、 箍筋1抗震设计时，柱箍筋在规定范畴内应加密，加密区箍筋间距和直径，应符合下列规定：（高规第6.4.3条）（1）、一般状况下，二级框架柱箍筋最大间距取8d和100较小值(d为柱纵向钢筋直径)，最小直径为8mm。（2）、二级框架柱箍筋直径不不不小于10mm、肢距不不小于200mm时，除柱根外最大间距应容许采用150mm。(柱根指框架柱底部嵌固部位)（3）、剪跨比不不小于2柱，箍筋间距不应不不不小于100mm。2、抗震设计时，柱箍筋加密区范畴应符合下列规定：（高规第6.4.6条）（1）、底层柱上端和其她各层柱两端，应取矩形截面柱之长边尺寸（或圆形截面柱之直径）、柱净高之1/6和500mm三者之最大值范畴；（2）、底层柱刚性地面上、下各500mm范畴；（3）、底层柱柱根以上1/3柱净高范畴；（4）、剪跨比不不小于2柱和因填充墙等形r成柱净高和截面高度之比不不小于4柱全高范畴；（5）、二级框架角柱全高范畴；（6）、需要提高变形能力柱全高范畴。2、柱加密区范畴内箍筋体积配箍率，应符合下列规定：（高规第6.4.7条）（1）、柱箍筋加密区箍筋体积配箍率，应符合下式规定：vfc/fyv式中 柱箍筋体积配箍率；v柱最小配箍特性值，宜按下表采用；fc 混凝土轴心抗压强度设计值。当柱混凝土强度级别低于C35时，应按C35计算；fyv柱箍筋或拉筋抗拉强度设计值，超过360Nmm2时，应按360 N/mm计算。（2）、对二级框架柱，其箍筋加密区范畴内箍筋体积配箍率尚且不应不不小于0.6。（3）、剪跨比不不小于2柱宜采用复合螺旋箍或井字复合箍，其体积配箍率不应不不小于1.2；设防烈度为9度时，不应不不小于1.5。（4）、计算复合箍筋体积配箍率时，应扣除重叠某些箍筋体积。3、抗震设计时，柱箍筋设立尚应符合下列规定：（高规第6.4.8条）（1）、箍筋应为封闭式，其末端应做成135弯钩且弯钩末端平直段长度不应不不小于10倍箍筋直径，且不应不不小于75mm。（2）、箍筋加密区箍筋肢距，二级不合适不不不小于250mm和20倍箍筋直径较大值。每隔一根纵向钢筋宜在两个方向有箍筋约束；采用拉筋组合箍时，拉筋宜紧靠纵向钢筋并勾住封闭箍。（3）、柱非加密区箍筋，其体积配箍率不合适不不小于加密区一半；其箍筋间距，不应不不不小于加密区箍筋间距2倍，且二级不应不不不小于10倍纵向钢筋直径。4、框架节点核心区应设立水平箍筋，且应符合下列规定：（高规第6.4.10条）（1）、抗震设计时，箍筋最大间距和最小直径宜符合有关柱箍筋规定。二级框架节点核心区配箍特性值不合适不不小于0.10和0.08，且箍筋体积配箍率不合适不不小于0.5。柱剪跨比不不小于2框架节点核心区配箍特性值不合适不不小于核心区上，下柱端配箍特性值中较大值。5、框支柱箍筋设计应符合下列规定：（高规第10.2.11条）（1）、抗履设计时，框支柱箍筋应采用复合螺旋箍或井字复合箍，箍筋直径不应不不小于10mm，箍筋间距不应不不不小于100mm和6倍纵向钢筋直径较小值，并应沿柱全高加密。（2）、抗震设计时，二级往加密区配箍特性值应比一般柱数值增长0.02，且柱箍筋体积配箍率不应不不小于1.5。
