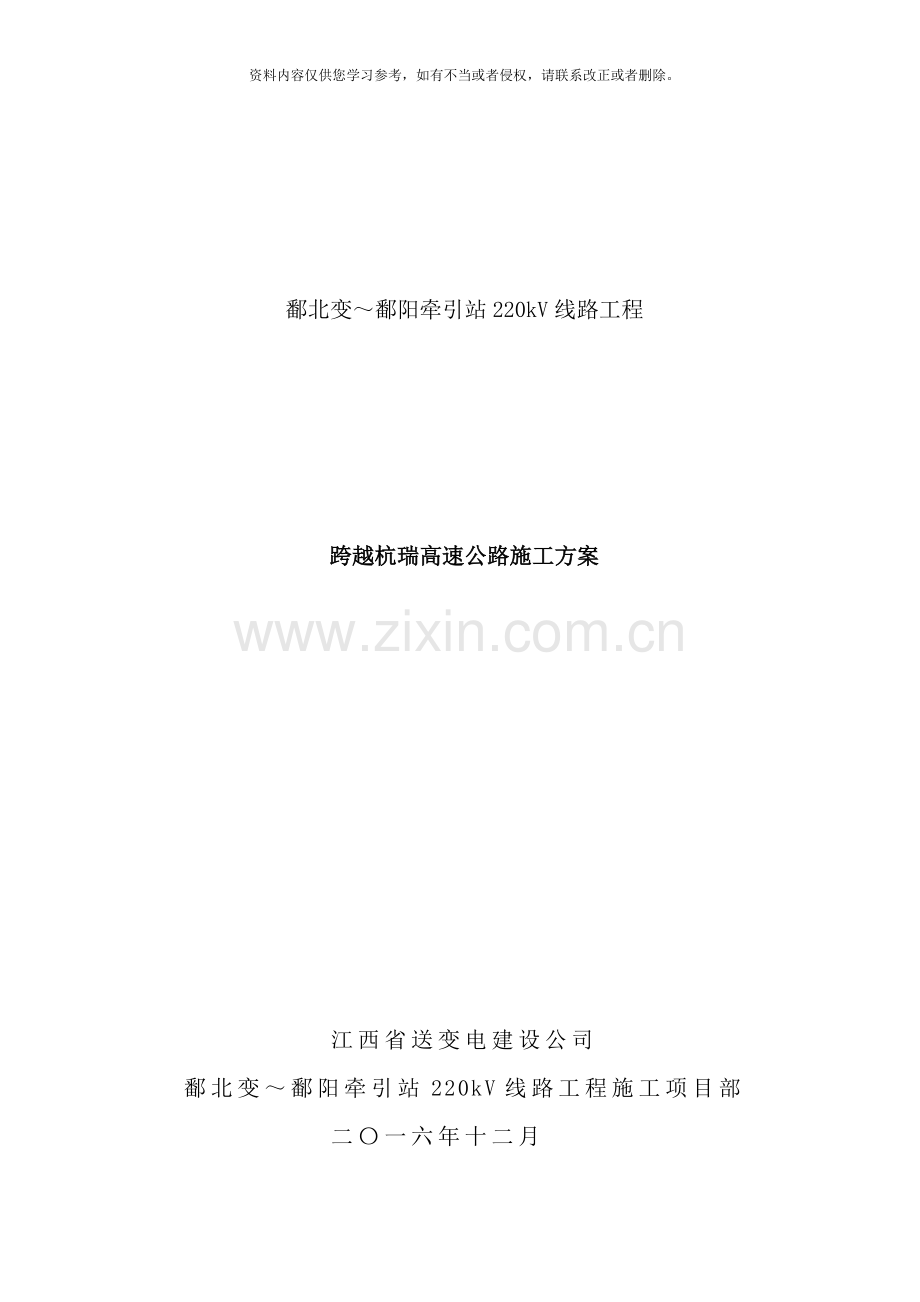

鄱北线跨越杭瑞高速公路施工方案.doc

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。鄱北变鄱阳牵引站220kV线路工程 跨越杭瑞高速公路施工方案江西省送变电建设公司鄱北变鄱阳牵引站220kV线路工程施工项目部二一六年十二月目 录一、 编制依据及适用范围二、 工程概况三、 跨越情况简介四、 施工组织机构五、 施工方案六、 施工计划七、 安全技术措施八、 危险源辨识及其控制措施 一、 编制依据及适用范围分类序号名称备注国标、 行标1110750kV架空电力线路施工及验收规范GBJ50233- 2110kV750kV架空输电线路施工质量检验及评定规程DL/T 5168- 3电力建设安全工作规程 第2部分: 电力线路DL5009.2- 4跨越电力线路架线施工规程DL 510619995国家电网公司基建安全管理规定国网( 基建/2) 173- 其它6设计施工图纸和施工图设计交底会会议纪要7业主和监理部有关文件和要求本方案适用于鄱北变鄱阳牵引站220kV线路工程4#-6#耐张段放线施工跨越杭瑞高速公路采用搭设钢管跨越架封网施工。二、 工程概况线路起于鄱北220kV变电站, 止于待建鄱阳牵引站220kV变电站, 线路路径长度为15km, 其中除鄱北变出线采用2基双回路终端塔架设( 单边挂线) 外, 其余均按单回路架设。新建杆塔47基, 其中单回路耐张塔13基, 单回路直线塔32基, 双回路耐张塔2基。导线采用JL/G1A-240/40型钢芯铝绞线, 双分裂水平排列; 地线: 一根为JLB20A-100铝包钢绞线, 另一根为24芯OPGW复合光缆。线路途经鄱阳县的田畈街镇、 金盘岭镇共2个乡镇。地形比例: 泥沼25%, 平地10%, 丘陵65%。气象条件: 最大风速为 27m/s ,设计覆冰 10mm。三、 跨越情况简介本工程跨越一次杭瑞高速公路, 具体跨情况如下: 跨越杭瑞高速公路K376+400m处, 跨越档为5-6, 跨越档距为195米, 5塔型呼高为2A1-ZMC1-30, 铁塔全高为37.3米, 6塔型呼高为2A5-JC2-27, 铁塔全高为36.5米, 交叉跨越角度为75。5#中心桩对应的距离杭瑞高速公路用地边缘最近水平距离为54米, 6#中心桩对应的距离杭瑞高速公路用地边缘最近水平距离为76米, 均满足公路保护条例”30米最小水平距离”要求。跨越档导线最高运行温度为80时, 导线距公路路面最小垂直距离为18米, 满足验规要求的最小垂直距离8米。实测得高速公路路面宽为22米。两边相导线最大距离按13米考虑, 跨越方式采用”耐张-直线-耐张”,本档导地线不允许接头, 耐张串采用双联耐张金具, 悬垂串采用双联悬垂串。本工程跨越方案均满足高速公路及电力部门相关规程规范要求。图3.1 跨越杭瑞高速公路平断面图 据跨越处地形及交通情况, 跨越杭瑞高速公路采用两边搭设钢管跨越架进行封网的施工方法具体为在导地线的垂直下方、 高速公路的两侧各搭设一道钢管跨越架并进行封网。四、 施工组织机构为确保工程施工安全、 优质、 低耗在规定时间内竣工, 成立施工组织机构, 见图4.1。领导关系合同关系协作关系工程技术科科长: 薛道骏公司总经理项目法人经营计划部财务 部安全 质 量部工 程 技 术部物资部项目经理:胡华项目副经理: 胡星华项目总工: 宋亮锋监理工程师安全科科长: 蔡杰行政涉外科科长: 刘建功经营计划科科长: 李海材料供应科科长: 吴小北施工队队长 : 王智林跨越网搭设队队长: 王智林图4.1 施工组织机构相关人员联系电话: 胡华胡星华宋亮锋薛道骏蔡杰刘建功项目经理负责整个工程施工质量 安全、 进度等工作, 监督和检查工作执行情况。项目副经理是在项目经理的领导下协助项目经理及项目副经理的工作, 全面负责工程的技术、 质量、 安全等工作。材料员负责整个工程材料供应。专职安全员负责施工中的安全检查与监督工作, 对违反操作规程者及时给予纠正, 并视情节轻重进行教育批评和处罚。专职质检员、 技术员在项目经理和项目总工的领导下协助项目经理和项目总工的工作, 负责整个工程质量与技术工作。行政涉外科负责项目经理部的后勤管理及日常工作, 负责施工过程中的青苗赔偿、 树木砍伐等地方性联系和协调工作。经营计划科负责项目经理部内部经济承包的核算和计划管理。施工队负责安全架线施工。跨越网搭设队负责跨越网的搭设及安全。搭设跨越架施工人员投入: 高空作业人员8人、 地面人员16人。五、 施工方案5.1跨越架搭设要求跨越架搭设宽度: 跨越架体中心应与新建线路中心重合, 其宽度超出线路两边线各2.0米。L=D/sin+4 m式中: L -跨越架宽度(m) D-两边相间水平距离(m), ( 5#两边相水平距离为9.6m, 6#两边相水平距离为13m, D取13m) -线路与被跨越物夹角( )故L=13/Sin75+4m=17.46m,取18m。封网距离: ( 2+22+2) / Sin75=27m。跨越架搭设高度: 见图5.1(须保证封网弧垂最低点距高速公路路面8米) 小号侧跨越架高度=4.38+2=14.3m, 取15m。计算时封顶网的弧垂按2m计算, 封顶网到高速路按8m计算。采用搭设四排( 一主排三副排) 跨越架。( 小号侧跨越架搭设最低点到高速路面的距离取4.3m) 大号侧跨越架高度=5+8+2=15m, 取15m。计算时封顶网的弧垂按2m计算, 封顶网到高速路按8m计算。采用搭设四排( 一主排三副排) 跨越架。( 大号侧跨越架搭设最低点到高速路面的距离取5m) 2m2m5米大号侧15米小号侧15米22m侧拉线羊角撑剪刀撑18米挂胶滚筒或防磨损物图5.1跨越架搭设示意图搭设位置要求准确, 必须用经纬仪准确定出跨越架中心点位置。 5.2施工前准备施工前必须派专人与高速公路局取得联系, 办理好相关手续, 并请其派专人协调施工。施工过程必须按方案技术要求, 保护好泉南高速公路及其附属设施的完整。施工人员必须进行安全技术交底并签字形成记录。5.3越架搭搭设材料跨越架钢管采用48mm, 壁厚3.5mm; 横向水平杆最大长度2200mm, 其它杆最大长度6500mm, 且每根钢管最大质量不应大于25kg。钢管尺寸和表面质量应符合下列规定:a、 新钢管应有质量合格证、 质量检查报告; 钢管表面应平直光滑, 不应有裂缝、 结疤、 分层、 错位、 硬弯、 毛刺、 压痕和深的划道; b、 钢管上严禁打孔, 钢管在便用前先涂刷防锈漆。材质必须符合钢管脚手架扣件( GB 15831- ) 规定: a、 新扣件具有生产许可证, 法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时, 按现行国家规定标准钢管脚手架扣件( GB 15831- ) 规定抽样检测。对不合格品禁止使用。b、 旧扣件使用前, 先进行质量检查, 有裂缝、 变形的严禁使用, 出现滑丝的螺拴进行更换处理。5.4跨越架搭设及拆除跨越架搭设采用钢管跨越双侧多排, 架体之间用封顶网连接,要求全封闭, 且必须封网。施工前用经纬仪测定跨越架体的位置, 确定跨越架的高度、 宽度及两侧间距( 即: 跨距) 并定出主杆的具体位置。在主杆位置挖1米深的坑,且将坑夯实后,竖立主杆和横杆, 然后逐根逐根搭设起两边跨越架, 同时在跨越架外侧及前后侧打临时拉线, 拉线用11.0钢丝绳打设, 采用75751500的角铁桩或3t地锚进行锚固, 埋深1.5米, 拉线对地夹角不大于45。在接升第二层主杆前, 应在第一层主杆间绑扎交叉支杆及侧向支撑杆, 以保持其稳定。跨越架两端及每间隔67根主杆应设置剪刀撑、 支杆或拉线。拉线的挂点或支杆或剪刀撑的绑扎点应设在主杆及横杆的交接处, 且与地面夹角不得大于60。支杆埋入地下的深度不得小于0.3米。跨越架的主杆、 横杆的间距不得大于下表规定: 表5.1 跨越架主杆、 横杆间距表跨越架类别主 杆大横杆小横杆钢管2.01.21.5 注: 顺被跨物长度方向的横杆为大横杆; 垂直于大横杆的横杆为小横杆, 其间距值可供参考。主杆和大横杆应错开搭接。搭接长度不得小于0.5米。且钢管主杆底部应设置金属底座或垫木, 并绑扫地杆。跨越架顶两侧应设外伸羊角。跨越架搭完并调整好后, 可进行封顶网的架设。封网时一定要请相关交通部门到现场维持交通, 架设封顶网先抛放一根10绵纶绳, 然后再循环牵引。封网时, 先将10尼龙绳的一端分别挂在一侧跨越架的两侧, 并经过另一跨越架上的滑车收紧、 固定, 然后往返进行, 最后所有封网绳全部收紧, 保证对被跨高速公路距离。在用10尼龙绳牵引封网时, 应另带一根10尼龙绳作为架线施工展放牵引绳的引绳, 以便在钢管跨越架搭好后翻过跨越架。当封顶网封好并收紧收, 该10尼龙绳即可牵引牵引绳。跨越架搭设后, 应在显著位置悬挂”危险, 禁止攀登”及”前方施工车辆慢行”的警示牌, 并派人在跨越架处看护。拆除跨越架时, 先拆封顶网, 拆完封顶网后, 慢慢从上往下拆钢管。六、 施工计划 跨越杭瑞高速公路施工计划15天完成( 4月1-15日) 。 第13天: 搭设钢管跨越架; 工器具、 材料进场, 打地锚、 做好临时拉线等施工准备; 第4天: 封网、 翻导引绳; 第5-14天: 展放光缆、 导线、 紧线、 附件安装( 必须做好二道防护) ; 第15天: 拆除封顶网、 拆除钢管跨越架、 清场。七、 安全技术措施7.1搭设跨越架网注意事项跨越架的施工要选择天气晴好、 风力小的日期, 避免雨天等恶劣天气, 要随时注意天气预报。施工前对牵张循环过程中选用的锚固工具、 牵张设备、 导引绳、 牵引绳和连接等施工工器具都必须检查, 施工所用的机具设备和工器具规格在使用前都必须检查机械性能的完好性, 确保万无一失。在搭设、 拆除防护设施和架线施工时, 为预防万一, 确保安全起见, 被跨越的带高速公路两侧500米以外设置警示牌, 提醒过往司机注意安全。对防护设施与被跨越高速公里的安全距离, 应按有关安全规程进行控制, 并设专门监测人员在塔上用望远镜或经纬仪观察。搭设跨越架人员必须戴安全帽, 穿胶底鞋, 工作时必须系好安全带。所有进入现场的材料必须经过严格的检查, 破损的应剔除。搭设、 拆除跨越架时, 应设专职安全监护人, 同时请高速公路部门派员协助, 特别应注意不得将钢管、 工器具等物资放在高速公路上。封顶时, 施工人员注意力必须高度集中, 牵绳侧与松绳侧应做到统一指挥、 步调一致, 时刻保持封顶网绳对高速公路公路距离, 保证行车安全。在放导引绳时, 应注意在跨越架的导引绳牵引侧多留一定数量的导引绳, 以便在跨越架搭好后翻过跨越架。施工人员在放线过程中应尽量避免上、 下架体, 更不得从跨越架上、 下及在高速公路上滞留。施工人员应注意交通安全, 在高速公路上前后两头各100米处必须有醒目的警告标志, 如”前方施工, 车辆慢行”, 以减慢车辆经过跨越架的速度, 保障交通安全, 同时跨越架上也应悬挂醒目的警告标志。跨越架必须设专人监护, 昼夜24小时派人看守, 以防构件材料被盗影响行车安全。牵引绳、 导地线过跨越架时, 必须慢速牵引。每相导线展放完毕后, 应及时紧线、 挂线并在被跨越线路两侧的跨越塔上及时附件安装。监护人员在每天作业前应检查跨越架各部位受力等情况, 无异常情况方可作业。保持施工场地的整洁( 特别是高速公路路面) , 跨越施工结束后, 场地要清理干净, 施工用坑在跨越施工结束后要及时回填, 防止水土流失, 保护环境。拆除跨越架应自上而下逐根进行, 钢管应有人传递, 不得抛扔; 严禁上下同时拆架或将跨越架整体推倒。以上未尽事宜严格按电力建设安全工作规程( 架空电力线路部分) 、 国家电网公司基建安全管理规定( ) 和电业安全工作规程( 电力线路部分) 及跨越电力线路架线施工规程执行。放紧线施工安全与质量标准、 环境保护及文明施工请遵照架线施工方案执行。7.2架线施工安全技术措施搭设跨越架网时, 必须进行技术、 安全交底, 必须按施工方案执行, 不得随意更改施工方案。跨越网驰度必须保证跨越网高出被跨越物安全距离, 见表7.1。表7.1跨越架与被跨物的最小安全距离 被跨物名称跨越架部位高速公路与架面水平距离至路基: 2.5m与封顶杆垂直距离至路面: 8m整个跨越架的搭设及拆除必须有专职安全员在场, 跨越架应派人日夜看守。在跨越架上必须挂”有电危险, 禁止攀登”警示牌, 以防非施工人员攀登。监护人员在每天作业前应检查跨越架各部位受力等情况, 无异常情况方可作业。在放导引绳时, 应注意在跨越网的导引绳牵引侧多留一定数量的导引绳, 以便在跨越架搭好后翻过跨越网。展放余线的人员不得站在线圈内或线弯的内角侧, 施工人员不得跨越将要离地面的导地线, 监视行人不得靠近牵引中的导地线。架线施工过程中, 监护人员必须始终坚守岗位、 保持通讯畅通。出现意外情况必须及时通知牵张场停机, 牵张场得到通知后, 立即停机, 待问题处理完毕后, 方可继续施工。跨越架搭设需设专职安全监护人员架线时, 除应在杆塔处设监护人外, 对被跨越的房屋、 路口、 河塘、 裸露岩石及跨越架和人畜较多处均应派专人监护。导地线被障碍物卡住时, 作业人员必须站在线弯的外侧, 并使用棍棒处理, 不得直接用手推拉。穿越滑车的引绳应根据导地线规格选用; 引绳与线头的连接应牢固。穿越时, 施工人员不得站在导地线的垂直下方。导线锚线绳宜采用防扭钢丝绳, 所有临锚绳可能与导线接触的部位均应套上胶管, 防止磨伤导线。卡线器安装前应核对型号, 检查槽口、 槽体是否圆滑, 必要时进行磨光处理。临锚时间不宜过长, 应尽量缩短各子工序之间的间隔时间。紧线施工的安全措施导地线升空作业必须使用压线装置, 严禁直接用人力压线; 导地线升空作业应与紧线作业密切配合并逐根进行; 在转角杆塔档内升空作业时, 导地线的线弯内角侧不得有人。压线滑车应设控制绳, 压线钢丝绳回松应缓慢; 紧线作业前, 应保证通信畅通, 杆塔的部件应齐全, 螺栓应紧固, 紧线杆塔的临时拉线和补强措施以及导地线的临锚准备应完毕。牵引锚桩距紧线操作杆塔的水平距离应满足安全施工技术的规定; 锚桩布置与受力方向一致; 紧线过程中, 不得站在悬空导地线的垂直下方; 紧线过程中护线人员不得擅自离岗, 传递信号必须及时、 清晰; 紧线用卡线器的规格必须与线材规格匹配, 不得代用。卡线器应设置备用保护, 防止跑线。挂线时, 当连接金具接近挂线点时应停止牵引, 然后作业人员方可从安全位置到挂线点操作。挂线后应缓慢回松牵引绳, 在调整拉线的同时应观察耐张金具串和杆塔的受力变形情况。附件安装的安全措施附件安装前, 作业人员必须对专用工具和安全保护用具进行外观检查, 不符合要求者严禁使用; 相邻杆塔不得同时在同相位安装附件, 作业点垂直下方不得有人; 链条葫芦应挂在横担的施工孔上提升导线; 无施工孔时, 承力点位置应经计算确定, 并在绑扎处衬垫软物; 附件安装时, 安全带和二道保险应拴在横担主材上, 不得拴在绝缘子串上; 在跨越电力线、 公路或通航河流等的线段杆塔上安装附件时, 必须采取防止导线或地线坠地的措施。高空作业人员的安全职责高空作业前必须检查并戴好安全保护用具, 包括安全带、 踩板等, 必须穿胶底鞋, 工作前严禁饮酒; 与地面指挥人保持联系, 与地面人员互相配合, 保证作业的有序、 协调; 作业人员的安全带必须拴在主材或结实牢固的物件上, 不得拴在辅件上; 多人在一处作业或双层作业时, 应相互照应, 密切配合, 作业区下方不得有人; 在雨天、 雪天或冰冻之后进行高空作业, 应采取防滑措施。搭跨越架负责人的安全职责明确搭设的跨越架的高度、 跨距等技术参数, 负责按搭设方案组织施工; 负责现场技术交底及安全措施交底; 负责检查工器具是否齐备和完好; 在带电体附件搭设跨越架, 必须交待最小安全距离, 并指定专人负责安全监护; 跨越架搭设后负责检查是否牢靠, 是否符合跨越架线方案要求。放线负责人的安全职责熟悉放线区段的交叉跨越情况及交通道路情况, 负责现场全面指挥和安全责任; 放线前, 负责安排责任心强的人员进行护线及领线工作; 负责及时与各岗位人员取得联络, 明确信号, 发现异常现象应立即派员处理后再继续放线, 并指定专人负责安全监护; 负责放线前的检查, 放线过程的联络, 放线后进行临锚等。紧线负责人的安全职责紧线负责人应在操作塔处进行指挥并全面负责; 负责与紧线段各岗位人员联络, 特别是与驰度观测人密切联系, 尽量避免过牵引; 负责紧线前的系统检查, 负责指挥按规定方法进行挂线。护线人员的岗位职责张力放线过程中应在各个杆塔位及跨越架处设置护线人员。原则上每基杆塔1人, 重要跨越架每处1人。护线人员的岗位职责是: 负责监视导地线不被地面硬物刮伤及压接管经过滑车情况; 负责监视放线滑车转动是否灵活及有无卡阻现象; 监视导地线经过跨越架有无异常, 监视过往行人不得触碰导地线; 负责及时、 准确传递线轴侧沿线传来的信号并根据监视段的异常现象发出信号; 护线人员必须携带安全带、 踩板等工器具。以上未尽事宜, 严格按电力建设安全工作规程( 架空电力线路部分) 、 国家电网公司基建安全管理规定和电业安全工作规程( 电力线路部分) 及跨越电力线路架线施工规程执行。放紧线施工安全与质量标准、 环境保护及文明施工请遵照本工程架线施工方案执行。八、 危险源辨识及其控制措施序号作业活动危险因素可能导致的事故现有控制措施及其有效性危险等级1进入施工现场高空作业用工具和材料未放在袋内或用绳索物体打击A-DL5009.2- 第48条4绑牢, 上下传递未用绳索吊送, 乱抛扔。2进入施工区人员未正确佩戴安全帽其它伤害A-DL5009.2- 第15条23受力工具器以小代大其它伤害A-DL5009.2- 第10条14施工范围未进行两端接地触电安全工作票及安全交底25架线工程之人力及机械牵引放线跨越架中心偏移 导地线过低物体打击专门的施工安全技术措施26跨越架没有临时拉线坍塌专门的施工安全技术措施27跨越架与跨越物体安全距离不够触电安全检查38跨越架中心偏移 导地线接触电力线触电安全工作票及安全交底29不停电搭设跨越架时在架内侧攀登或作业触电安全检查310带电搭设跨越造成停电及触电触电A-DL 5009.2- 第318-324条411造成大面积停电触电A-DL 5009.2- 第10章第1节312架线工程之张力放线导引绳、 导线跳槽仍继续牵引物体打击A-DL 5009.2- 第215条313转角滑车内侧站人物体打击A-DL 5009.2- 第198条214线上处理人员未离开仍牵引触电专门的施工安全技术措施115防上杨或下坠措施不当触电安全工作票及安全交底316牵、 张设备未接地触电A-DL 5009.2- 第254条117压接切割导线时线头未扎牢物体打击A-DL 5009.2- 第285条218顶盖未旋转到位就开始压接物体打击A-DL 5009.2- 第284条119手指伸入压模内机械伤害A-DL 5009.2- 第285条120架线工程之导地线升空紧线工程有人员跨越将离地的导地线、 或人体压线其它伤害DL 5009.2- 第284.294条321保险钳缺陷或操作不当物体打击DL 5009.2- 第287条322导、 地线被卡住, 处理时无安全措施物体打击DL 5009.2- 第263条323架线附件安装拆除放线滑车直接用人力松放物体打击DL 5009.2- 第306条324相邻杆塔同时在同相位作业高空坠落DL 5009.2- 第301条325在电力线上空测量间隔使用有金属的测绳触电DL 5009.2- 第305条326机械使用人拉绞磨尾绳站在绳圈内物体打击DL 5009.2- 第356条227磨绳缠绕卷筒圈数不够物体打击DL 5009.2- 第359条228绞磨锚固不可靠物体打击DL 5009.2- 第355条129绞磨、 手扶受力前方有人其它伤害安全工作票及安全交底330卸扣受力部位不正确机械伤害DL 5009.2- 第377条331钢丝绳规格混用起重伤害安全工作票及安全交底232链条葫芦刹车装置失灵起重伤害DL 5009.2- 第378条233抱杆损伤严重, 弯曲过大或有裂纹起重伤害DL 5009.2- 第362条234机动绞磨发出噪声噪声佩戴防护用品135液压机发出噪声噪声佩戴防护用品136其它方面砍伐木、 竹时人员向树木。竹倾倒方向躲避物体打击DL 5009.2- 第389条237安全距离不足相邻多人同在进行砍伐物体打击DL 5009.2- 第390条238深山密林中施工有深沟、 陷井其它伤害DL 5009.2- 第396条239夏季工作高温引起中暑高温DL 5009.2-97第3、 5、 1、 6240冬季低温引起体温下降低温DL 5009.2-97第3、 5、 1、 2241工作任务重、 工期紧心理障碍调整作息时间142工程防火林区使用燃油机械加油时泻漏到地上火灾安全工作票及安全交底343林区内焊接点周围有杂草( 可燃物) 火灾安全工作票及安全交底344高处作业工具器钳套不正确佩戴物体打击安全检查245高处悬挂物因悬挂不稳而坠落物体打击安全工作票及安全交底346高处上下交叉作业物体打击DL 5009.2- 第52条347铁塔脚钉爬梯螺丝松脱没有检查高处坠落安全检查348高空作业上下传递物品没使用绳子传递高处坠落DL 5009.2- 第48条249安全带没定期检测、 试验高处坠落DL 5009.2- 第387条350高空附件安装时, 未设监护人或围拦高处坠落安全工作票及安全交底351沿单根构件上爬或下滑高处坠落安全工作票及安全交底352高处作业时变动工作点无安全措施高处坠落DL 5009.2- 第49条453登高作业完毕未及时清理周围物件高处坠落DL 5009.2- 第205条2
