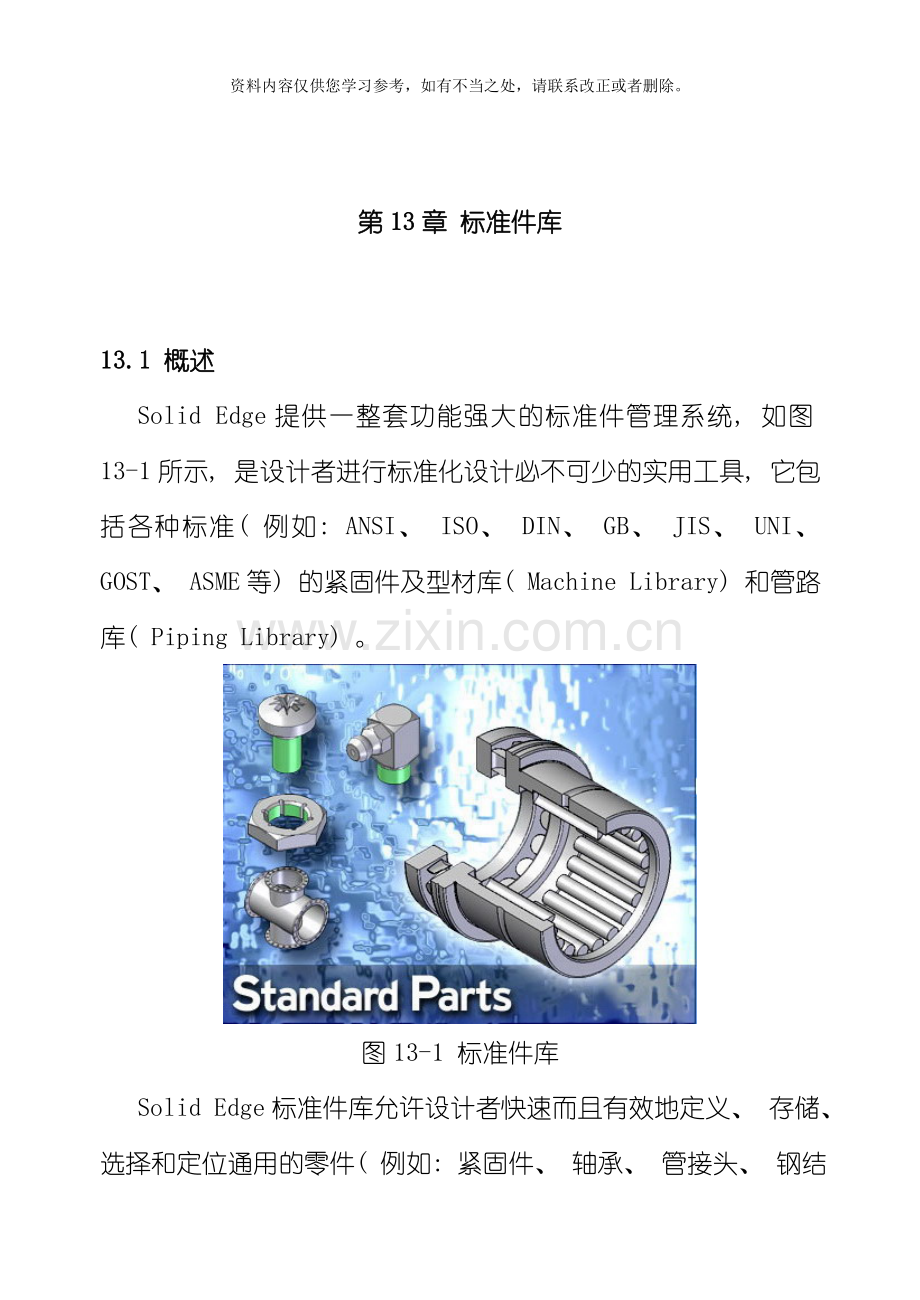

第13章 标准件库

13.1 概述
Solid Edge提供一整套功能强大的标准件管理系统, 如图13-1所示, 是设计者进行标准化设计必不可少的实用工具, 它包括各种标准( 例如: ANSI、 ISO、 DIN、 GB、 JIS、 UNI、 GOST、 ASME等) 的紧固件及型材库( Machine Library) 和管路库( Piping Library) 。

图13-1 标准件库
Solid Edge标准件库允许设计者快速而且有效地定义、 存储、 选择和定位通用的零件( 例如: 紧固件、 轴承、 管接头、 钢结构成员) , 而且能够快捷、 精确地完成模型装配。有了标准件库, 公司能够建立和共享自己的设计标准; 使用Solid Edge提供的标准件库, 用户只需直接调用相关的标准件即可, 不必考虑冗余的建模任务, 从而使设计人员能够集中注意力在创新的设计上。
每套软件内都有一个标准件向导。利用该向导, 设计人员按照要求把符合公司标准的一系列零件放置在标准件库内。

13.2 安装标准件库
软件提供了一整套标准件库, 使得用户能够提高设计效率; 经过将自定义的系列零件添加到零件库中, 能够将效率提高更多。
13.2.1 安装标准件服务器
1、 插入Solid Edge安装程序光盘, 单击光盘中的”Launch.exe”文件, 程序安装界面中单击”其它Solid Edge产品”按钮, 如图13-2所示, 。

图13-2 程序安装界面
2、 安装标准件服务器: 如图13-3所示, 单击”Standard Parts”和”标准件服务器”。

图13-3 安装标准件库
”标准件服务器”包括两个内容: 标准件管理程序和少量的标准件。使得即使没有购买标准件的用户, 也能够学习和使用标准件库。
3、 设置安装目录: 程序默认的安装路径是”C:\Solid Edge Standard Parts\”, 用户也能够单击”更改”按钮, 自定义新的路径, 如图13-4所示。可是路径所在的硬盘最好有很大的空间, 推荐至少有4G的硬盘空间, 因为后面正式安装”机械标准件库”时, 需要较大的空间( 如果是完全安装所有的设计标准库, 约占用2.7G硬盘) 。

图13-4 设置安装目录
4、 单击”下一步”按钮, 并根据系统提示完成后续的程序安装。

13.2.2 标准件主控程序
1、 配置向导
在Windows操作系统中, 单击【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【配置向导( Configuration Wizard) 】, 程序界面如图13-5所示, 主要用于指定标准件库的工作路径。
选项说明:
①．如果”标准件文件夹的位置”中显示的默认路径就是标准件库的安装路径, 单击”保存”按钮。如果”保存”成功, 系统出现如图13-6所示提示框。
②．如果”标准件文件夹的位置”中显示的默认路径不是标准件库的安装路径, 就需要单击”浏览”按钮, 指定正确的安装路径; 安装路经修改后, 对话框中的其余路径会自动改变为此路径, 再单击”保存”按钮。
③．如果用户需要将标准件库安装在Teamcenter或者Insight中, 则能够选择”零件存储在Teamcenter”或者”存储零件Insight”选项。
注意: 当标准件库安装在Teamcenter或者Insight中时, 必须在所有工作站上安装Teamcenter客户端、 Solid Edge 以及 Solid Edge Embedded 客户端。
④．如果需要在服务器上安装标准件库时, 将文件夹改为某个工作站可访问的 UNC 位置, 例如: ”\\Server\Public\SEStdParts”。

图13-5 配置标准件库

图13-6 标准件配置成功
当标准件库安装后, 能够在装配环境中检查标准件文件位置, 单击主菜单【工具】=>【选项】=>【文件位置】选项卡, 如图13-7所示。
2、 管理员
在Windows操作系统中, 单击【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【管理员】, 程序界面如图13-8所示。
单击”添加零件( Add Part) ” 按钮, 选择”添加自现有的多个零件文件”, 如图13-9所示, 单击”下一步”按钮; 使用默认路径, 如图13-10所示, 单击”确定”按钮, 标准件库零件注册界面如图13-11所示。

图13-7 标准件库安装位置

图13-8 数据库管理器
注意: 注册工作结束后, 能够看到已经安装ANSI Inch、 ANSI Metric、 ASME、 DIN、 GB/T、 ISO、 JIS、 UNI等标准件, 可是展开后里面的标准件种类很少, 如图13-12所示, 因为现在只安装了免费使用的标准件, 一般情况下仅做测试、 演示和简单的介绍用。如果为了满足正常的设计要求, 则还需要安装”机械库”和”管道库”中的零件。

图13-9 添加标准件

图13-10 指定路径

图13-11 注册免费标准件库零件

图13-12 免费标准件库零件

13.2.3 安装机械库
机械库( Machinery Library) 含有数千个标准的系列零件, 支持应用范围不断扩大的国际标准( ANSI、 DIN、 ISO、 GOST、 UNI、 JIS、 GB等) 。
1、 在安装程序界面中单击”机械库”按钮, 如图13-13所示。

图13-13 安装机械库
2、 设置机械库安装目录: 用户能够单击”更改( Change) ”按钮, 自定义安装目录, 可是最好与之前安装的”标准件服务器”路径相同, 以便于数据统一性管理。
3、 选择标准步骤: 如图13-14所示对话框中, 选择需要安装的标准, 在其下拉选项中单击 ”此功能及所有子功能将安装在本地硬盘驱动器上——This feature, and all subfeatures, will installed on local hard drive”。

图13-14 选择标准
4、 选择数据库语言: 系统提供了多种语言供用户选择, 如图13-15所示, 一般我们使用”Chinese Simplified( 简体中文) ”, 单击”Next”按钮, 再单击”完成”按钮。

图13-15 选择数据库语言

13.2.4 安装管道库
管道库( Piping Library) 含有范围广泛的标准配件, 包括: 弯管、 回流管、 Y型管、 三通管、 渐缩管以及大量的必要组件, 例如: 法兰、 活接头和密封件。
如果用户已经购买了”管道库”模块, 则在安装程序界面中, 如前图13-13所示, 单击”管道库”按钮。它的安装过程与机械库的安装过程大同小异, 因此不再重复讲述。

13.2.5 注册标准件库
标准件库( 由”机械库”和”管道库”组成) 安装之后, 并不能立即使用, 还需要进行将标准件添加到库中的注册步骤。
⑴. 在Windows操作系统中, 单击【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【管理员( Administrator) 】, 如前图13-8所示。
⑵．单击”添加零件” 按钮, 或者单击主菜单【数据库】=>【添加零件】命令, 如图13-16所示。

图13-16 添加零件
⑶．选择”从标准件安装数据库添加( 推荐) ”方式, 确定”标准件安装数据库”路径后, 单击”下一步”按钮, ”加载类别结构”对话框如图13-17所示。

图13-17 加载类型结构
⑷．如图13-18所示, 单击”更新全部” 按钮, 单击”安装”按钮。
此时, 正式开始注册标准件库, 界面如图13-19所示。

图13-18 标准件安装精灵界面

图13-19 注册过程
说明: 标准件库的注册过程一般要花费较长时间( 2-4小时, 根据计算机性能以及用户所选择的标准件种类、 数量而定) , 而且消耗较大的系统资源( 例如: 内存) , 因此我们建议用户在空闲时( 例如: 下班之后) 进行此操作, 以确保日常工作的正常进行。
注意: 如果用户购买了”管道库”, 建议”添加零件”步骤先不要做, 等”管道库”安装完成后, 再一次性做此工作。
标准件注册完成后, 关闭”管理员”设计界面。至此, ”标准件库”安装完毕。
如果用户选择”GB”标准, 安装完成后的界面如图13-20所示。由此可见新增许多标准件, 使得整个标准件库更加庞大和完善。

图13-20 国标标准件库

13.3 使用标准件库
”标准件库”的使用有两种方法: 系统调用和手动选择。
1、 系统调用——在附加模块中, 系统会自动调用相应的标准件。
第14章——《紧固件系统》: 在装配紧固件时, 系统会根据所选装配孔的大小, 自动从机械标准件库中调出相应的螺栓、 螺母以及垫圈等, 使用者只要指定它的种类和排列方式, 就能够生成模型了。
第15章——《管线设计》: 根据管道中心线的布置以及定义的管道直径, 系统会自动从管道库中调出准确的弯头及三通等管道配件, 并自动放置到相应的空间位置, 生成准确的装配模型。
第17章——《钢结构设计》: 根据钢结构中心线的布置以及定义的钢结构的断面规格和类型, 系统会自动从库中调出准确的型钢结构, 并自动放置到相应的空间位置。
2、 手动选择——设计者从标准件库中手工选择所需标准件, 并自行进行装配设计。
操作步骤:
⑴．进入装配环境, 在资源查找器中单击”零件库” 选项卡, 然后单击”标准件” 按钮, ”标准件库”界面如图13-21所示。

图13-21 标准件库界面
⑵．在列表中根据设计需要依次选择标准件的类型、 标准、 规格、 尺寸等, 所选出的标准件显示在右边的”预览”窗口中。例如: 选择【螺栓\螺钉】=>【螺纹螺钉\螺栓】=>【六角头螺栓】=>【GB/T 5781-1986】, 再设置”公称尺寸”为”M16”, ”公称长度”为”45”, 如图13-22所示。

图13-22 选择标准件
⑶．单击”放置”按钮, 系统将生成所选的紧固件, 如图13-23所示, 随后切换到装配设计环境, 如图13-24所示, 螺栓已经放到装配模型中; 而且第一个装配关系”面贴合”自动添加, 螺栓的装配面也自动选中, 设计者直接选择目标面进行装配即可; ”面贴合”关系完成后, 第二个装配关系”轴对齐”自动添加, 螺栓圆柱面也自动选中, 设计者选择目标面就完成紧固件的装配, 非常快捷、 智能。注意: 轴对齐后, 旋转自由度被自动锁定。

图13-23 生成标准件

图13-24 装配标准件
选项说明:
如果选择”打开”按钮, 标准件将生成在新的零件环境中, 用户需要将它保存, 再装到装配模型中。
”复制到工作文件夹( Copy to working folder) ”选项: 在工作文件夹中生成此紧固件。注意: ”工作文件夹”特指”配置向导”中所设置的文件夹, 参考前图13-5。

13.4 自定义标准件库
自定义标准件就是加载企业标准件, 这很重要, 因为企业里总要有自己一些特别的标准件, 是经常使用的, 为了统一管理, 能够把这样的零件定义到标准件库中, 使用时直接调用就能够了。
软件为用户提供了多种自定义标准件库的方式: 添加多个零件、 添加单个零件、 添加用户零件文件。
13.4.1 添加多个零件
操作步骤:
⑴. 将自定义的标准件复制到”标准件库安装路径”的指定文件夹, 如图13-25所示, 在”C:\Solid Edge Standard Parts\Standard Parts\”文件夹下定义一个企业标准件的文件夹”UDS”, 并创立铆钉文件夹”Rivet”, 再将系列铆钉文件”md-6.par、 md-10.par、 md-15.par、 md-20.par”复制此文件夹中。

图13-25 复制标准件到指定路径
说明: 将企业标准件复制到标准件库路径中, 此步骤一定要做, 而且根据自己产品的情况定义几个不同类型标准件的文件夹, 便于日常的管理。
⑵．添加零件到标准件库中。
①. 运行【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【管理员( Administrator) 】。
②. 单击”添加零件” 按钮, 或者单击主菜单【数据库】=>【添加零件】, 选择”添加自现有的多个零件文件”选项, 单击”下一步”按钮。
③. 如图13-26所示, 单击”添加路径”按钮, 指定自定义标准件的路径, 选择”包括子文件夹”选项能够添加包含在路径中的子文件夹下的所有零件。在此, 取消选择标准件库默认路径”C:\Solid Edge Standard Pats\Standard Parts”, 单击”确定”按钮。

图13-26 添加路径
④. ”注册( Registering) ”对话框如图13-27所示, 单击”全是( Yes to all) ”按钮, 因为没有同类型的零件在标准件库中, 因此有这样的注册提示。此时, 需要定义当前零件在”标准件库”中的规格及属性。

图13-27 注册信息
⑤. 指定零件类别。在”类别信息( Category Info) ”选项卡中, 如图13-28所示, 单击”当前类别”的编辑按钮 , 在”类别”对话框的空白处单击鼠标右键, 在快捷菜单中, 单击”添加( Insert) ”命令, 输入类别名称( 例如: UDS) ; 再在此类别中添加子类别”Rivet”, 如图13-29所示, 单击”确定”按钮。说明: 此步骤为加入到标准件库中的零件指定一个容易识别的位置。

图13-28 零件编辑窗口
⑥. 指定零件可视导航类别。单击”可视导航类别”的编辑按钮 , 由于本实例的零件”铆钉”属于”起吊螺母”类别, 因此将它存放在【螺母】=>【其它螺母】中, 如图13-30所示, 单击”确定”按钮。

图13-29 添加标准类别

图13-30 选择可视化类别
⑦．在”零件名称”文本框中输入”Rivet-15”, 这是以后铆钉显示的规格名称; 在”名称”文本框中输入标准件的名称, 例如: ”公称直径”; 在”值/变量”文本框中输入当前标准的规格值, 例如: ”15”, 如图13-31所示。单击”确定”按钮。

图13-31 输入信息
至此, 一个铆钉零件已添加到标准件库中。
使用同样方法, 将其余零件加入到”标准件库”中。在以后的标准件库调用时, 就能够使用自定义的一系列标准件了。
⑶. 返回到”标准件管理员”后, 系列铆钉零件已经成功添加到类别为”UDS->Rivet”的项中, 如图13-32所示。关闭标准件”管理员”程序。

13.4.2 添加单个零件
操作步骤:
①. 在Windows操作系统中, 运行程序: 【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【管理员( Administrator) 】。
②. 单击”添加零件” 按钮, 或者单击主菜单【数据库】=>【添加零件】, 选择”添加自现有的单个零件文件”选项, 单击”下一步”按钮。
③. 如图13-33所示, 指定单个零件所在路径, 单击”确定”按钮。
④. 填写零件注册信息, 具体步骤类似于”添加多个零件文件”方式的操作, 在此不再重复描述。完成后, 系统自动注册零件。

13.4.3 添加用户零件文件

图13-32 标准件库显示

图13-33 选择单个零件
1、 添加零件族
我们将添加一个双面支架零件族主文件, 详细介绍”添加零件族”方式的过程。
操作步骤:
⑴．在Windows操作系统中, 运行【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【管理员( Administrator) 】。
⑵. 单击”添加零件” 按钮, 或者单击主菜单【数据库】=>【添加零件】, 选择”从用户零件文件添加, 包括零件族或XLS表格”选项, 单击”下一步”按钮。
⑶. 第一步: 指定添加用户零件的方法。如图13-34所示, 选择”添加零件族主模型”, 单击”下一步”按钮。
⑷. 第二步: 选择零件族的选项。如图13-35所示, 单击”浏览” 按钮, 选择主模型文件, 零件族信息显示在信息框内, 单击”下一步”按钮。
⑸. 第三步: 选择零件的特征( 可选) 。如图13-36所示, 由于本例中的零件”双面支架”不属于”管路”或者”紧固件”类型, 直接单击”下一步”按钮。

图13-34 添加零件族主模型

图13-35 选择零件族的主模型
说明: 对于管道件, 必须指定坐标系的成对数量; 对于紧固件系统, 必须指定零件使用的紧固件类型。此步骤是可选的, 因此也能够不选择额外的功能。
⑹. 第四步: 选择类别和属性, 如图13-37所示。
①. 在”类别”中, 添加”UDS”的子类别”DoubleBracket”, 如图13-38所示。
②. 版本值为”1.0”; 规格为”双面支架”; 标准为”GB”。
③. 使用”添加特性” 按钮, 在”属性”列表中, 依次添加名称”内滚筒距离”和 ”外滚筒距离”。
说明: ”添加定制属性” 按钮用于添加必要的定制属性; ”移除” 按钮则删除已有的”特性”或者”定制属性”。

图13-36 选择零件功能

图13-37 定义零件属性

图13-38 添加节点
④. 单击”下一步”按钮。
⑺. 第五步: 输入零件和属性的值, 如图13-39所示, 选择”内滚筒距离”下拉列表中的”InnerRollerLocation”和”外滚筒距离”下拉列表中的”InnerRollerLocation_A”, 单击”下一步”按钮。

图13-39 输入零件和属性的值
⑻. 第六步: 选择可视导航类别( 可选) , 如图13-40所示, 添加节点”双面支架”, 并将图片改为”DoubleBracket.png”, 单击”下一步”按钮。

图13-40 选择可见的导航类别
⑼. 第七步: 写零件信息, 如图13-41所示, 系统将双面支架零件添加到数据库中。单击”完成”按钮, 返回到”标准件管理员”设计界面, 关闭标准件”管理员”程序。

图13-41 写零件信息
⑽．零件族中的零件添加到标准件库后, 相关文件将保存在标准件库的系统文件夹中, 即”C:\ Solid Edge Standard Parts\ Standard Parts\ Custom_parts”, 如图13-42所示。

图13-42 自定义零件路径
2、 添加自活动的Microsoft Excel工作表
操作步骤: ( 参考文件”Roller.par”, ”Roller Series.xls”)
⑴．在Windows操作系统中, 运行【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【管理员( Administrator) 】。
⑵. 单击”添加零件” 按钮, 或者单击主菜单【数据库】=>【添加零件】, 选择”从用户零件文件添加, 包括零件族或XLS表格”选项, 单击”下一步”按钮。
⑶. 第一步: 指定添加用户零件的方法, 选择”添加自活动的Microsoft Excel工作表”, 打开文件”Roller Series.xls”, 如图13-43所示, 单击”下一步”按钮。

图13-43 打开XLS文件
⑷. 第二步: 选择从Excel工作表中导入的选项, 如图13-44所示, 将最后一行零件改为”5”, 单击”下一步”按钮。

图13-44 工作表导入选项
⑸. 第三步: 选择零件的特征( 可选) 。由于本例中的零件”滚筒”零件不属于”管路”或者”紧固件”类型, 直接单击”下一步”按钮。
⑹. 第四步: 选择类别和属性, 如图13-45所示。

图13-45 选择类别和属性
①. 在”类别”中, 添加”UDS”的子类别”Roller”, 如图13-46所示。

图13-46 添加类别
②. 版本值为”1.0”; 规格为”滚筒系列”; 标准为”STN”。
③. 使用”添加特性” 按钮, 在”属性”列表中, 添加名称为”Serial”, 单位类型从下拉列表中选择”文本”, 如图13-47所示。

图13-47 添加属性
同理, 根据Excel表格中的其余七列名称, 以相同的属性名称添加在”属性”列表中, 单位类型均为”长度”。
④. 单击”下一步”按钮。
⑺. 第五步: 输入零件和属性的值, 如图13-48所示, 单击”下一步”按钮。

图13-48 输入属性值
⑻. 第六步: 选择可视导航类别( 可选) , 如图13-49所示, 添加节点”滚筒”, 并将图片改为”Roller.png”, 单击”下一步”按钮。

图13-49 选择可见的导航类别
⑼. 第七步: 写零件信息, 系统将滚筒零件添加到数据库中。单击”完成”按钮, 返回到”标准件管理员”设计界面, 如图13-50所示, 关闭标准件”管理员”程序。

图13-50 管理员设计界面
⑽. 添加到标准件库后, 从Excel表格中导出的用户零件将保存在标准件库的系统文件夹中, 即”C:\ Solid Edge Standard Parts\ Standard Parts\ Custom_parts”。
⑾．调用标准件。装配设计环境中, 选择”零件库” 选项卡, 单击”标准件” 按钮, 对话框如图13-51所示, 选取已添加的”滚筒”零件。

图15-51 调用标准件

3、 添加手工数据
操作步骤:
⑴．在Windows操作系统中, 运行【开始】=>【程序】=>【Solid Edge Vxx】=>【Standard Parts】=>【管理员( Administrator) 】。
⑵. 单击”添加零件” 按钮, 或者单击主菜单【数据库】=>【添加零件】, 选择”从用户零件文件添加, 包括零件族或XLS表格”选项, 单击”下一步”按钮。
⑶. 第一步: 指定添加用户零件的方法, 选择为”添加自手工数据条目”, 单击”下一步”按钮。
⑷. 第二步: 选择要添加的用户零件, 单击”添加路径”按钮, 将选择该路径中的所有零件, 如图13-52所示; 单击”添加文件”按钮, 则能够选择不同路径中的多个零件, 单击”下一步”按钮。

图13-52 添加文件
其余步骤与前相同, 由于篇幅所限, 因此不再重复。
