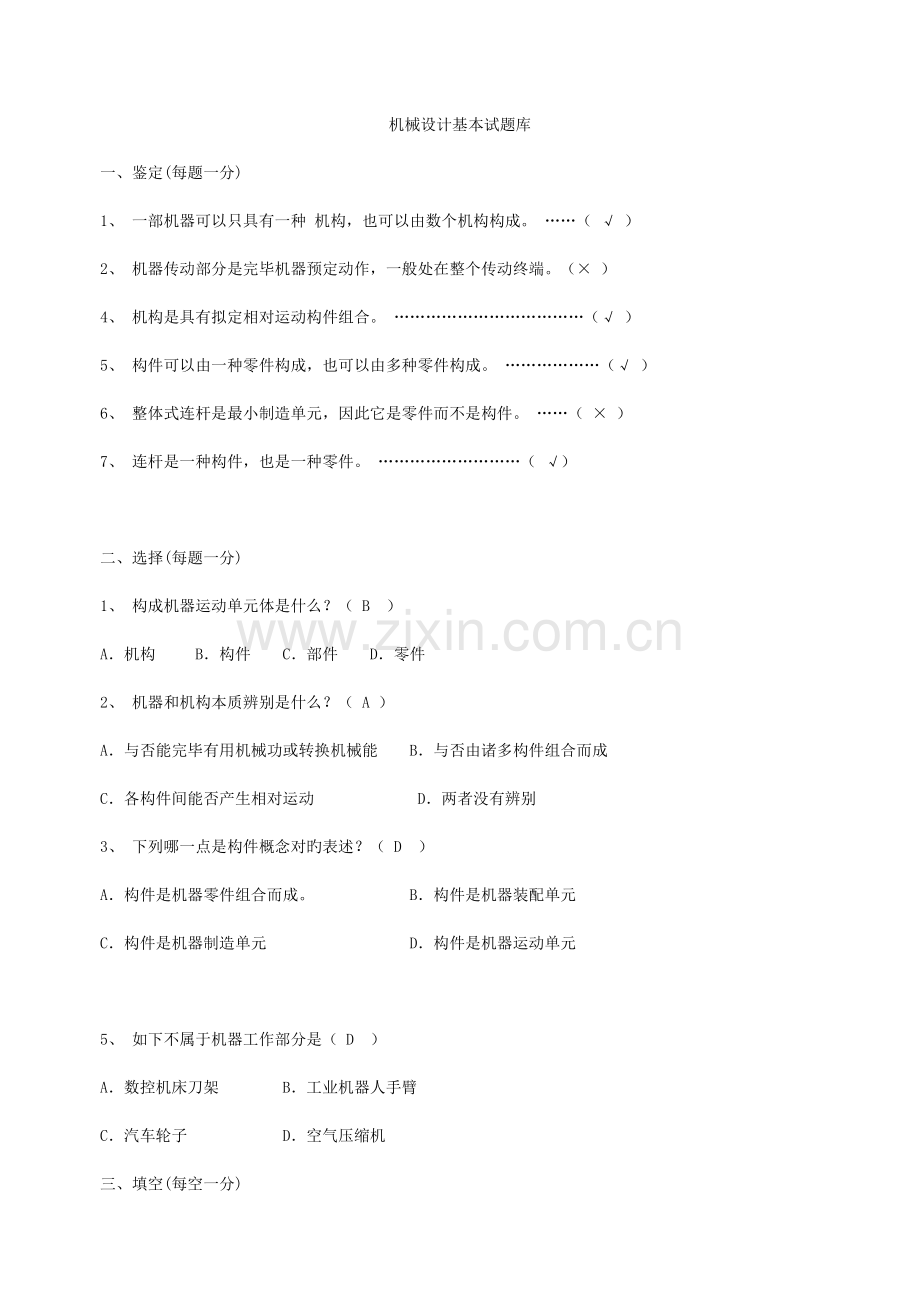

机械设计基本试题库
一、鉴定(每题一分)
1、 一部机器可以只具有一种 机构，也可以由数个机构构成。 ……（ √ ）
2、 机器传动部分是完毕机器预定动作，一般处在整个传动终端。（× ）
4、 机构是具有拟定相对运动构件组合。 ………………………………（√ ）
5、 构件可以由一种零件构成，也可以由多种零件构成。 ………………（√ ）
6、 整体式连杆是最小制造单元，因此它是零件而不是构件。 ……（ × ）
7、 连杆是一种构件，也是一种零件。 ………………………（ √）
二、选择(每题一分)
1、 构成机器运动单元体是什么？（ B ）
A．机构 B．构件 C．部件 D．零件
2、 机器和机构本质辨别是什么？（ A ）
A．与否能完毕有用机械功或转换机械能 B．与否由诸多构件组合而成
C．各构件间能否产生相对运动 D．两者没有辨别
3、 下列哪一点是构件概念对旳表述？（ D ）
A．构件是机器零件组合而成。 B．构件是机器装配单元
C．构件是机器制造单元 D．构件是机器运动单元
5、 如下不属于机器工作部分是（ D ）
A．数控机床刀架 B．工业机器人手臂
C．汽车轮子 D．空气压缩机
三、填空(每空一分)
1、 根据功能，一台完整机器是由（动力系统 ）、（实行系统 ）、（传动系统）、（操作控制系统）四部分构成。车床上主轴属于（ 实行）部分。
3、 机械中制造单元称为（ 零件 ），运动单元称为（构件 ），装配单元称为（机构）。
4、 从（ 运动 ）见解看，机器和机构并无辨别，工程上统称为（ 机械）。
2 平面机构
一、填空题(每空一分)
2.两构件之间以线接触所构成平面运动副，称为 高 副，它产生 1 个约束，而保存 2 个自由度。
3.机构具有拟定相对运动条件是原动件数 等于 机构自由度。
4.在平面机构中若引入一种高副将引入___1__个约束，而引入一种低副将引入_2___个约束，构件数、约束数和机构自由度关系是 F=3n-2Pl-Ph 。
5.当两构件构成运动副后，仍需保证能产生一定相对运动，故在平面机构中，每个运动副引入约束至多为 2，至少为 1 。
6.在平面机构中，具有两个约束运动副是 低 副，具有一种约束运动副是 高 副 。
7.计算平面机构自由度公式为F= F=3n-2Pl-Ph ，应用此公式时应注意鉴定：A. 复合 铰链，B. 局部 自由度，C. 虚 约束。
三、计算图示平面机构自由度。（机构中如有复合铰链，局部自由度,虚约束,予以指出。）(每题5分)
F=3×5-2×7=1 F=3×7-2×9-1=2
F=3×5-2×7=1 F=3×9-2×12-1×2=1
三、平面连杆机构
一、填空：(每空一分)
1.平面连杆机构由部分刚性构件用_转动___副和_移动___副互相联接而构成。
2. 在铰链四杆机构中，能作整周持续旋转构件称为__曲柄_____，只能来回摇晃某一角度构件称为__摇杆_____，直接和连架杆相联接，借以传动和动力构件称为_连杆______。
3. 图1-1为铰链四杆机构，设杆a最短，杆b最长。试用符号和式子表白它构成曲柄摇杆机构条件：
（1）___a+b≤c+d_____。
（2）以__b或d__为机架，则__a__为曲柄。
二、选择题：(每空一分)
1．在曲柄摇杆机构中，只有当 C 为积极件时，才会浮现“死点”位置。
A.连杆 B.机架 C.摇杆 D．曲柄
8．平面四杆机构中，如果最短杆和最长杆长度之和不小于其他两杆长度之和，最短杆为连杆，这个机构叫做 A 。
A.曲柄摇杆机构 B.双曲柄机构
C.双摇杆机构 D. 以上答案均不对
9． B 能把转动运动转变成往复摆动运动。
A.曲柄摇杆机构 B.双曲柄机构
C.双摇杆机构 D．摆动导杆机构
10. C 能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动。
A.曲柄摇杆机构 B.双曲柄机构
C.双摇杆机构 D．曲柄滑决机构
11.设计连杆机构时，为了具有良好传动条件，应使 A 。
A.传动角大部分，压力角小部分 B.传动角和压力角所有小部分 C.传动角和压力角所有大部分。
12.在曲柄摇杆机构中，当摇杆为积极件，且D 处在共线位置时，机构处在死点位置。
A.曲柄和机架 B.曲柄和连杆 C.连杆和摇杆
13.在摆动导杆机构中，当曲柄为积极件时，其传动角 A 变化。
A.是由小到大 B.是由大到小 C.是不。
14.下图所示摆动导杆机构中，机构传动角是 B 。
A.角A B.角B D.0° E.90°。
15.压力角是在不考虑摩擦状况下作用力和力作用点 C 方向所夹锐角。
A.法线 B.速度 C.加速度 D.切线。
16.为使机构具有急回运动，规定行程速比系数 E 。
A.K=1 B.K>1 C.K<1
17.铰链四杆机构中存在曲柄时，曲柄 B 是最短构件。
A.一定 B.不一定 C.一定不
三、鉴定题(每空一分)
1、铰链四杆机构根据各杆长度，即可鉴定其类型。 （× ）
2、铰链四杆机构中,传动角越小,机构传力性能越好。 （× ）
3、四杆机构死点位置即为该机构最小传动角位置。 （√ ）
4、极位角越大，机构急回特性越明显。 （√ ）
5、极位角就是从动件在两个极限位置夹角。 （× ）
四、计算题（5分）
图示为一铰链四杆机构，已知各杆长度：LAB=10cm，LBC=25cm,LCD=20cm,LAD=30cm。当分别固定构件1、2、3、4机架时，它们各属于哪一类机构？
该机构满足杆长之和条件
AB为机架时，双曲柄机构
AD或BC为机架时，曲柄摇杆机构
CD为机架时，双摇杆机构
第六章 齿轮传动
圆锥齿轮传动
一、填空：
1．渐开线上各点压力角等于________；越远离基圆，压力角越_大___；基圆压力角等于_____0______。
2．把齿轮某一圆周上比值Pk/л规定为原则值并使该圆上压力角也为原则值，这个圆称为 分度圆 。
3．如果分度圆上压力角等于 20 ，模数取是 原则值 ，齿顶高系数和顶隙系数均为原则值，齿厚和齿间宽度 相等 齿轮，就称为原则齿轮。
4．已知一原则直齿圆柱齿轮Z=30，h=22.5，m=____10______，da=_____320______。
5．原则斜齿轮对旳啮合条件是：__mn1= mn2,_ αn1=_αn2_,β1=-β2__。
6．直齿圆锥齿轮对旳啮合条件是：_ m1=m2,α1=_α2_。
7．直齿圆柱齿轮在传动中，齿形上所受正压力可分解成__圆周___力，_径向___力。
8.渐开线原则直齿圆柱齿轮持续传动条件是： 重叠度不小于等于1 。
9.在一对互相啮合传动齿轮中，小齿轮工作次数多，考虑两轮使用寿命大体接近，往往使小齿轮齿面硬度比大齿轮 大 。
10.当一对外啮合渐开线直齿圆柱原则齿轮传动啮合角在数值上和分度圆压力角相等时，这对齿轮中心距为 。
11.按原则中心距安装渐开线直齿圆柱原则齿轮，节圆和 分度圆 重叠，啮合角在数值上等于 分度圆 上压力角。
12.相啮合一对直齿圆柱齿轮渐开线齿廓，其接触点轨迹是一条 直 线。
13.原则直齿圆柱齿轮不发生根切至少齿数为 17 。
二、鉴定题：
1．模数没有单位，只有大小。 （ × ）
2．齿轮原则压力角和原则模数所有在分度圆上。 （ √ ）
3．单个齿轮既有分度圆，又有节圆。 （ × ）
4．斜齿轮具有两种模数，其中以端面模数作为原则模数。 （ × ）
5．原则直齿圆锥齿轮，规定以小端几何参数为原则值。 （ × ）
6.原则直齿圆柱齿轮传动实际中心距恒等于原则中心距。 (× )
7.所谓直齿圆柱原则齿轮就是分度圆上压力角和模数均为原则值齿轮。 (× )
8.变位系数 渐开线直齿圆柱齿轮一定是原则齿轮。 ( √ )
三、选择题：
1．渐开线上任意一点法线必_____B____-基圆。
A.交于 B.切于 C.没关系
2．原则渐开线齿轮，影响齿轮齿廓形状是______A_______。
A.齿轮基圆半径 B.齿轮分度圆半径 C.齿轮节圆半径 D.齿轮任意圆半径
3．一对渐开线齿轮持续传动条件为： A
A.ε≥1 B.ε≥2 C.ε≤1 D.ε≥1.3
4．渐开线上各点压力角 B ，基圆上压力角 D 。
A.相等 B.不相等
C.不等于零 D．等于零
5．对于齿数相似齿轮，模数越大 ，齿轮几何尺寸和齿轮承载能力 A 。
A. 越大 B.越小 C.不变化
6．斜齿轮有规定以 A 为原则值。
A.法面模数 B.端面模数 C. 法面模数或端面模数 D. 以上均不是
7．斜齿轮规定以 A 为原则值。
A.法面压力角 B.端面压力角 C. 齿顶压力角 D. 齿根压力角
8．原则斜齿圆柱齿轮内啮合对旳啮合条件是 A 。
A. m =m =mn ,α =α =αn , β =β
B. m =m =m , α =α =α , h =h
C. m =m =m , α =α =α , β =β
D. m =m =m , αn1=αn2=α , -β =β
9．原则直齿圆锥齿轮规定它 B 几何参数为原则值。
A. 小端 B.大端 C.小端或大端
10.正常原则直齿圆柱齿轮齿根高 B 。
A.和齿顶高相等 B.比齿顶高大 C.比齿顶高小 D.和齿顶高相比，也许大也也许小
11.一对原则直齿园柱齿轮传动，模数为2mm，齿数分别为20、30，则两齿轮传动中心距为 C 。
A.100 mm B.200 mm C.50mm D.25 mm
12. 一对齿轮要对旳啮合，它们___D___必需相等。
A.直径 B.宽度 C.齿数 D.摸数
13. 一原则直齿圆柱齿轮周节Pt=15.7mm,齿顶圆直径D０＝400mm,则该齿轮齿数为___C___。
A. 82 B. 80 C. 78 D.76
14．对齿面硬度HB≤350闭式齿轮传动，核心失效形式是___B____。
A.轮齿疲倦折断 B.齿面点蚀 C.齿面磨损 D.齿面胶合 E.齿面塑性变形
15．开式齿轮传动核心失效形式是___C____。
A.轮齿疲倦折断 B.齿面点蚀 C.齿面磨损D.齿面胶合 E.齿面塑性变形
16. 对于齿面硬度HB≤350闭式齿轮传动，设计时一般__A___。
A.先按接触强度条件计算B.先按弯曲强度条件计算C.先按磨损条件计算 D.先按胶合条件计算
17. 对于开式齿轮传动，在工程设计中，一般___D___。
A.按接触强度计算齿轮尺寸，再验算弯曲强度
B.按弯曲强度计算齿轮尺寸，再验算接触强度
C.只需按接触强度计算
D.只需按弯曲强度计算
18. 在计算齿轮弯曲强度时，把齿轮看作一悬臂梁，并假定所有载荷作用于轮齿__A____，以这时齿根弯曲应力作为计算强度根据。
A.齿根处B.节圆处 C齿顶处
19. 选择齿轮构造形式（实心式、辐板式、轮辐式）和毛坯获得措施（棒料车削，锻造、模压和锻造等），和___B____有关。
A.齿圈宽度B.齿轮直径 C.齿轮在轴上位置 D.齿轮精度
四、计算题（5分）
1．有一原则渐开线直齿圆柱齿轮，已知：m=4，齿顶圆直径da=88，
试求：(1)齿数Z=？（2）分度圆直径d=？（3）齿全高h=？（4）基圆直径db=？
解：(1)由得88=4（z+2）；z=20
(2)d=mz=4×20=80
(3)h=2.25m=2.25×4=9
（4）db=mzcosα=4×20cos20=75.2
五、分析题
图示斜齿圆柱齿轮传动，按Ⅱ轴轴向力平衡原则，拟定齿轮3、4旋向。鉴定齿轮1、4受力方向（各用三个分力标在图上）（5分）
第八章 蜗杆传动
一、选择题：
1.蜗杆头数 A 则传动效率高。
A.多 B.少 C. 和头数无关
2．在蜗杆传动中，蜗杆 A 模数和蜗轮端面模数应相等，并为原则值。
A.轴面 B.法面 C.端面 D. 以上均不对
3．当蜗杆头数Z 拟定后，直径系数q越小，则螺旋升角 A ，效率越大。
A.越大 B.越小 C.越高 D. 越低
4．对一般蜗杆传动，核心应当计算 A 内各几何尺寸。
A. 中间平面 B.法向面 C.端面 D. 以上均不是
5．当传动功率较大，为提高效率，蜗杆头数可以取 C 。
A. Z =1 B. Z =2 ～ 3 C. Z =4
6．蜗杆传动 A 自锁作用。
A.具有 B.不具有 C. 有时有 D. 以上均不是
7．蜗杆传动和齿轮传动相比, 效率 B 。
A.高 B.低 C. 相等 D. 以上均不是
二、鉴定题
1．蜗杆传动一般见于传播大功率、大传动比。 （ × ）
2．蜗杆传动一般见于减速装置。 （ √ ）
3．蜗杆传动效率和其头数无关。 （ × ）
4．蜗杆导程角γ越大，传动效率越高。 （ √ ）
三、分析题
1、图所示蜗杆传动，已知蜗杆螺旋线旋向和旋转方向，试求蜗轮转向。（5分）
2．图所示，已知输出轴上锥齿轮Z4转向n4，为了使中间轴Ⅱ上轴向力能抵消一部分，试求：再图上标出各轮转向。鉴定蜗杆传动螺旋角方向（蜗杆、蜗轮）蜗杆、蜗轮所受各力方向和锥齿轮Z3所受轴向力方向。（规定标在图上或另画图表达） （5分）
蜗杆右旋
第十章 带传动
一、填空题：
1.由于带弹性引起和带轮之间相对滑动称为__弹性__滑动。
2.按传动原理带传动分为__摩擦带传动__和__啮合带传动___。
3.摩擦带传动失效形式有___打滑____和__疲倦失效___。
二、鉴定题：
1．带传动中紧边和小轮相切处，带中应力最大。 （√）
2．带速越高,带离心力越大,不利于传动。 （√）
3．在多级传动中,常将带传动放在低速级。 （√）
4．中心距一定，带轮直径越小，包角越大。 （×）
5．带传动从动轮圆周速度低于积极轮圆周速度因素是带弹性打滑。（√）
三．选择题
1．带传动中传动比较对旳是____D_____.
A.平带 B.V带 C.圆带 D.同步带
2．平带传动，是依托 C 来传播运动。
A.主轴动力 B.积极轮转矩 C.带和轮之间摩擦力 D.以上均不是
3．三角带型号和 A ，所有压印在胶带外表面，
A.计算长度 B.原则长度 C.假想长度 D.实际长度
4.图所示是三角带在轮槽对旳安装位置是 A 。
5. 为使三角带两侧工作面和轮槽工作面能紧密贴合，轮槽夹
角θ必需比40°略 B
A.大部分 B.小一点 C. 同样大 D.可以随便
6. 带传动采用张紧轮目旳是＿D 。
A.减轻带弹性滑动 B.提高带寿命
C.变化带运动方向 D.调节带初拉力
7. 和齿轮传动和链传动相比，带传动核心长处是 A＿。
A.工作平稳，无噪音 B.传动重量轻
C.摩擦损失小，效率高 D.寿命较长
第十二章 第十三章 轴及轴毂联接
一、填空题；
1.轴根据其受载状况可分为：__心轴__、_转轴___、_传动轴___。
3.核心承受弯矩，应选__心 _轴；核心承受转矩，应选__传动__轴；既承受弯矩，又承受转矩应选___转_轴。
4.平键联结可分为__一般平键连接__、___导向键连接__、_滑键连接___等。
5.键连接可分为__平键连接__、_半圆键连接__、__楔键连接__、__切向键连接_。
二、选择题：
1.平键工作以__B__为工作面。
A.顶面 B.侧面 C.底面 D.所有不是
2.半圆键工作以___B_为工作面。
A.顶面 B.侧面 C.底面 D.所有不是
3.楔键工作以____AC________为工作面。
A.顶面 B.侧面 C.底面 D.所有不是
4．机器零、部件在装拆时，不得损坏任何部分。并且经几次装拆仍能保持该机器性能联接叫 A
A.可拆联接 B.不可拆联接 C. 焊接 D. 以上均不是
5．机械静联接多数属于 A 。
A.可拆联接 B.不可拆联接 C. 焊接 D. 以上均不是
6．键联接、销联接和螺纹联接所有属于 A 。
A.可拆联接 B.不可拆联接 C. 焊接 D. 以上均不是
7．楔键联接对轴上零件能作周向固定，且 B 。
A.不能承受轴向力 B.只能承受单向轴向力 C. 不能承受径向力 D. 以上均不是
8． A 联接轴和轴上零件对中性好用于高速精密传动。
A.紧键 B.松键 C. 高速精密 D. 以上均不是
9．根据平键 C 不同样，分为A.B.C型。
A.截面形状 B.尺寸大小 C. 头部形状 D. 以上均不是
四、（10分）
1、图示轴构造1、2、3处有哪些不合理地方？用文字阐明。
解：1处轴环高度超过了轴承内圈高度
2处轴头长度不小于轮毂宽度，且套筒高度要不不小于轴承内圈高度
3处没留退刀槽
2、下图为斜齿轮、轴、轴承组合构造图。齿轮用油润滑，轴承用脂润滑，编写序号列出图中各设计错误，并指出设计错误因素。（注：不必改正）（找出5处错误）
7
4
6
5
3
2
1
1处应加垫圈
2处轴环高度高于轴承内圈高度
3处轴头长度不小于轮毂宽度
4处套筒高度高于轴承内圈
5处键槽位置应和前一键槽在同一母线上
6处联轴器太短。
7处应开梯形槽
十四章 轴承
一、填空
1、滚动轴承代号6208中，6指 深沟球轴承 ，2指 直径系列为2 ，08指 内径为40mm 。
2、载荷小而平稳、转速高传动，采用 秋 轴承较合适。
3、向心轴承核心承受 径向 载荷。
4、推力轴承核心承受 轴向 载荷。
5、轴瓦有 整体式 、 剖分 式两种。
6、轴承代号7208AC中AC表达 。
7、液体润滑轴承分为 静压滑动轴承 和 动压滑动轴承 两钟。
8．滑动轴承摩擦状态有 干摩擦、边界摩擦、完全液体摩擦 。
五、计算题（每题10分）
S2
S1
1．图所示，已知轴承载荷平稳，再室温下工作，转速n=1000r/min，试计算此对轴承当量载荷P1、P2。7208AC轴承，S=0.7Rs，e=0.7，A/R>e时，x=0.41，y=0.85，A/R≤e
时，x=1，y=0
解：
1、计算轴承轴向力
派生力
S1=0.7R1=0.7×200=140N
S2=0.7R2=0.7×100=70N
Fa=0
∵S1> S2
∴轴左移，轴承2被压紧A2= S1=140N
轴承1被放松A1= S1=140N
2、计算当量动载荷
A1/ R1=140/200=0.7=e
x1=1，y1=0
A2/ R2=140/100=1.4
x2=0.41，y2=0.85
取fp=1.0
则P1=fp（x1 R1+ y1 A1）
=200N
P2=fp（x2 R2+ y2 A2）
=160N
2、图所示为某机械中积极轴，拟用一对角接触球轴承支承。初选轴承型号为7211AC。已知轴转速n=1450r/min，两轴承所受径向载荷分别为Fr1=3300N，Fr2=1000N，轴向载荷FA=900N，轴承在常温下工作，运转时有中档冲击，Cr=50500N
圆锥滚子轴承
角接触球轴承
70000C（α=150）
70000AC（α=250）
70000B（α=400）
FS=Fr/（2Y）
FS=e Fr
FS=0.68 Fr
FS=1.14 Fr
轴承类型
Fa/Co
e
Fa/Fr＞e
Fa/Fr≤e
X
Y
X
Y
角接触秋轴承
α=250
—
0.68
0.41
0.87
1
0
α=400
—
1.14
0.35
0.57
1
0
载荷系数fp
载荷性质
无冲击或轻微冲击
中档冲击
强烈冲击
fp
1.0～1.2
1.2～1.8
1.8～3.0
解
1． 计算轴承轴向力Fa1、Fa2
由表查得7211AC轴承内部轴向力计算公式为 Fs=0.68Fr ，故有：
Fs1=0.68 Fr1=0.68×3300N=2244N
Fs2=0.68 Fr2=0.68×1000N=680N
由于 Fs2+FA=(680＋900)N=1580N＜Fs1=2244N
故可鉴定轴承2被压紧, 轴承1被放松，两轴承轴向力分别为：
Fa1= Fs1=2244N
Fa2= Fs1－FA=(2244－900)N=1344N
2． 计算当量动载荷P1、P2
由表查得e=0.68，而
＜e
查表可得X1=1，Y1=0；X2=0.41，Y2=0.87。由表取fp=1.4，则轴承当量动载荷为：
P1=fp（X1 Fr1+ Y1 Fa1）=1.4×(1×3300+0×2244)N=4620N
P2=fp（X2 Fr2+ Y2 Fa2）=1.4×(0.41×1000+0.87×1344)N=2211N
3．计算轴承寿命Lh
因P1＞ P2，且两个轴承型号相似，因此只需计算轴承1寿命，取P= P1。
7211AC轴承Cr=50500N。又球轴承ε=3，取fT=1，则得
Lh==15010h＞1 h
由此可见轴承寿命不小于预期寿命，因此该对轴承合适。
一、选择题（每题2分，共20分）
1.．圆锥齿轮机构中， 模数是原则值
A．小端 B.平均直径处 C.大端 D.背锥截面
2．机械工程中，一般运用 惯性储蓄能量，以越过平面连杆机构死点位置。
A．积极件 B.连杆 C.从动件 D.连架杆
3. 压力角α定义是 。
A．从动件所受力F和其法向分力Fn之间夹角
B．从动件所受力F和受力点速度方向之间所夹钝角
C．从动件所受力F方向和受力点速度方向之间所夹锐角
4. 对于外凸凸轮轮廓曲线，从动杆滚子半径必需 理论轮廓曲线最小曲率半径。
1
A．不小于 B. 不不小于 C. 等于 D. 所有可以
5. 在下列机构中，有急回特性机构是 。
A．对心曲柄滑块机构 B．转动导杆机构
C．双曲柄机构 D．偏置曲柄滑块机构
6. 直齿圆柱齿轮无齿侧间隙啮合条件为 。
A．, B．
C． D. 所有不对
7. 渐开线原则齿轮根切现象发生在 。
A. 模数较大时 B. 模数较小时
C. 齿数较少时 D. 齿数较多时
8. 在下列四种型号滚动轴承中， 必需成对使用。
A. 深沟球轴承 B. 圆锥滚子轴承
C. 推力球轴承 D. 圆柱滚子轴承
9. 对于一般螺栓联接，在拧紧螺母时，螺栓所受载荷是 。
A. 拉力 B. 扭矩 C. 压力 D. 拉力和扭矩
10. 轴环用途是
A作为轴加工时定位面 B. 提高轴强度
C. 提高轴刚度 D. 是轴上零件获得轴向定位
二、鉴定题（每题1分，共10分）（对旳划“√”，错误划“×”）
1．在凸轮机构中，基圆半径获得较大时，其压力角也较大。 （ × ）
2. 在平键联接中，平键两侧面是工作面。 （ √ ）
3. 带传动在工作时，产生弹性滑动是由于传动过载。 （ × ）
4. 向心推力轴承既能承受径向载荷，又能承受轴向载荷。 （ √ ）
5. 圆盘摩擦离合器靠在主、从动摩擦盘接触表面间产生摩擦力矩来传播转矩。 （ √ ）
6. 选择滑动轴承润滑油时，转速越高，选择油粘度越高。 （ × ）
7. 蜗杆传动，蜗杆头数越少，传动效率越低。
8. 链节距越大，链速也越不均匀。 （ √ ）
9. 曲柄极位夹角θ越大，机构急回特性系数Ｋ也越大，机构急回特性也越明显。 （ √ ）
10. 槽轮机构积极件是槽轮。 （ × ）
三、填空题（每题2分，共20分）
1. 花键联接按其齿形不同样，可分为 矩形 、 渐开线 联接。
2. 当带传动传动时，打滑一方面发生在带轮 小 轮上。若正常工作时，在 大 轮上带速度不小于带轮速度。
3. 蜗杆传动失效常常发生在（ 涡轮 ）上。
4. 对于具有两个整转副铰链四杆机构，若取机构 最短杆 为机架，则可获得双曲柄机构。
5. 在滚子从动件盘形凸轮机构中，若实际廓线变尖且压力角超过许用值，应采用措施是 增大及圆半径 。
6. 两构件通过 点 或 线 接触构成运动副称为高副。
7. 在凸轮机构中，常用从动件运动规律为匀速运动时，将浮现 刚性 冲击。
8. V带传动核心失效形式是 打滑 和 疲倦断裂 。
9. 工作时只受 弯矩 不承受 扭矩 轴称为心轴。
10. 弹性套柱销 联轴器能补偿两轴相对位移和可以缓和冲击、吸取振动。
四、简答题（每题5分，共20分）
1． 试述螺纹联接防松措施。
答：螺纹连接防松措施按工作原理可分为摩擦防松、机械防松及破坏螺纹副防松。
摩擦防松有：弹簧垫圈、双螺母、椭圆口自锁螺母、横向切口螺母
机械防松有：开口销和槽形螺母、止动垫圈、圆螺母止动垫圈、串连钢丝
破坏螺纹副防松有：冲点法、端焊法、黏结法。
2． 试分析影响带传动承载能力因素？
答：初拉力、包角a、摩擦系数f、带单位长度质量q、速度v。
3． 链传动和带传动相比较有哪些长处？（写三点即可）
答：1）无弹性打滑和打滑现象，因此能保证平均传动比不变；
2）无需初拉力，对轴作用力较小；
3）可在环境恶劣下工作；
4. 涡轮和蜗杆啮合时对旳啮合条件是什么？
解：
五、计算题（每题10，共30分）
1．图示斜齿圆柱齿轮传动。
1）按Ⅱ轴轴向力平衡原则，拟定齿轮3、4旋向；
2）鉴定齿轮1、4受力方向（标在图上）。
2．图示轴构造1、2、3处有哪些不合理地方？用文字阐明。
解：1处：轴承定位高度超过内圈厚度；
2处：轴段长应比轮毂稍短，且定位高度超过轴承内圈厚度；
3处：圆螺母固定应有退刀槽。
3．计算下列机构自由度。
1. a）解：F＝3n－2PL－Ph＝3*5－2*7－0＝1
此题中存在复合铰链
备注：此题中5个构件构成复合铰链，共有4个低副
2. b）解：F＝3n－2PL－Ph＝3*4－2*5－1＝1
此题中滚子为局部自由度
一、填空（每空1分）
T-1-1-01-2-3、构件是机器 运动 单元体；零件是机器 制造 单元体；部件是机器 装配 单元体。
T-2-2-02-2-4、平面运动副可分为 低副 和 高副 ，低副又可分为 转动副 和 移动副 。
T-2-2-03-2-2、运动副是使两构件接触，同步又具有拟定相对运动一种联接。平面运动副可分为 低副和 高副 。
T-2-2-04-2-1、平面运动副最大概束数为 2 。
T-2-2-05-2-1、机构具有拟定相对运动条件是机构自由度数目 等于 积极件数目。
T-2-2-06-2-1、在机构中采用虚约束目旳是为了改善机构 工作状况和 受力状况 。
T-2-2-07-2-1、平面机构中，两构件通过点、线接触而构成运动副称为 高副 。
T-3-2-08-2-2、机构处在压力角α=90°时位置，称机构死点位置。曲柄摇杆机构，当曲柄为原动件时，机构 无 死点位置，而当摇杆为原动件时，机构 有 死点位置。
T-3-2-09-2-2、铰链四杆机构死点位置发生在从动件和连杆 共线 位置。
T-3-2-10-2-1、在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动平均速度不同样运动特性称为： 急回特性 。
T-3-2-11-2-1、摆动导杆机构极位夹角和导杆摆角关系为 相等 。
T-4-2-12-2-3、凸轮机构是由 机架、凸轮、从动件 三个基本构件构成。
T-5-1-13-2-1、螺旋机构工作原理是将螺旋运动转化为 直线 运动。
T-6-2-14-2-1、为保证带传动工作能力，一般规定小带轮包角α≥120°。
T-6-7-15-2-3、链传动是由 积极链轮 、从动链轮 、绕链轮上链条 所构成。
T-6-7-16-2-3、链传动和带传动所有属于 挠性件 传动。
T-7-2-17-3-6、齿轮啮合时，当积极齿轮 齿根_推动从动齿轮 齿顶 ，一对轮齿开始进入啮合，因此开始啮合点应为从动轮 齿顶圆 和啮合线交点；当积极齿轮 齿顶 推动从动齿轮 齿根 ，两轮齿立即脱离啮合，因此终结啮合点为积极轮 齿顶圆 和啮合线交点。
T-7-3-18-2-2、渐开线原则直齿圆柱齿轮对旳啮合条件为 模数 和 压力角 分别相等。
T-7-2-19-3-2、_齿面磨损__和_因磨损导致轮齿折断__是开式齿轮传动核心失效形式。
T-7-2-20-2-2、渐开线齿形常用加工措施有 仿形法 和 范成法 两类。
T-7-2-21-2-2、在一对齿轮啮合时，其大小齿轮接触应力值关系是σH1 = σH2。
T-7-10-22-2-2、斜齿圆柱齿轮重叠度 不小于 直齿圆柱齿轮重叠度，因此斜齿轮传动平稳，承载能力 高 ，可用于高速重载场合。
T-8-2-23-2-3、在蜗轮齿数不变状况下，蜗杆头数 越少 ，则传动比就越大。
T-8-2-24-2-3、蜗杆传动中间平面是指：通过_蜗杆_轴线并垂直于__蜗轮__轴线平面。
T-8-2-25-2-3、一般圆柱蜗杆和蜗轮传动对旳啮合条件是_ ma1=mt2、αa1=αt2、λ=β_。
T-10-2-26-2-3、若键标记为键C20×70GB1096-79,则该键为C型平键，b=20，L=70。
T-10-1-27-2-2、轮系运动时，所有齿轮几何轴线所有固定不动，称定轴轮系轮系，至少有一种齿轮几何轴线不固定，称 周转星轮 系。
T-11-2-28-2-3、轴作用是支承轴上旋转零件，传播运动和转矩，按轴承载状况不同样，可以分为 转轴、心轴、传动轴 。
T-10-1-29-2-3、机械静联接又可以分为 可拆 联接和 不可拆 联接，其中键联接、螺纹联接、销联接属于 可拆 连接。
T-10-2-30-2-3、.螺纹联接防松目旳是避免螺纹副相对运动，按工作原理不同样有三种
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
