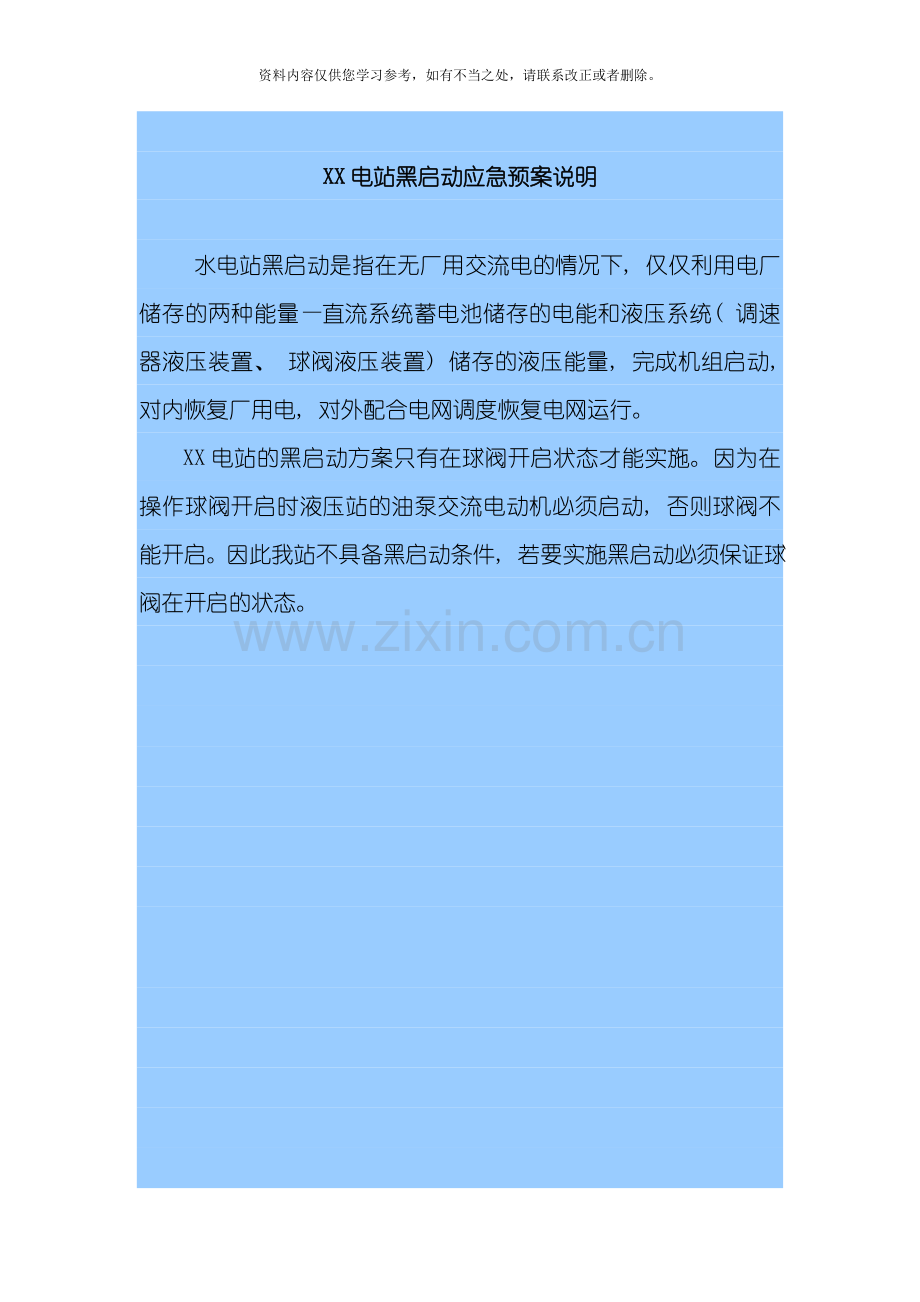

XX电站黑启动应急预案说明

水电站黑启动是指在无厂用交流电的情况下, 仅仅利用电厂储存的两种能量—直流系统蓄电池储存的电能和液压系统( 调速器液压装置、 球阀液压装置) 储存的液压能量, 完成机组启动, 对内恢复厂用电, 对外配合电网调度恢复电网运行。
XX电站的黑启动方案只有在球阀开启状态才能实施。因为在操作球阀开启时液压站的油泵交流电动机必须启动, 否则球阀不能开启。因此我站不具备黑启动条件, 若要实施黑启动必须保证球阀在开启的状态。

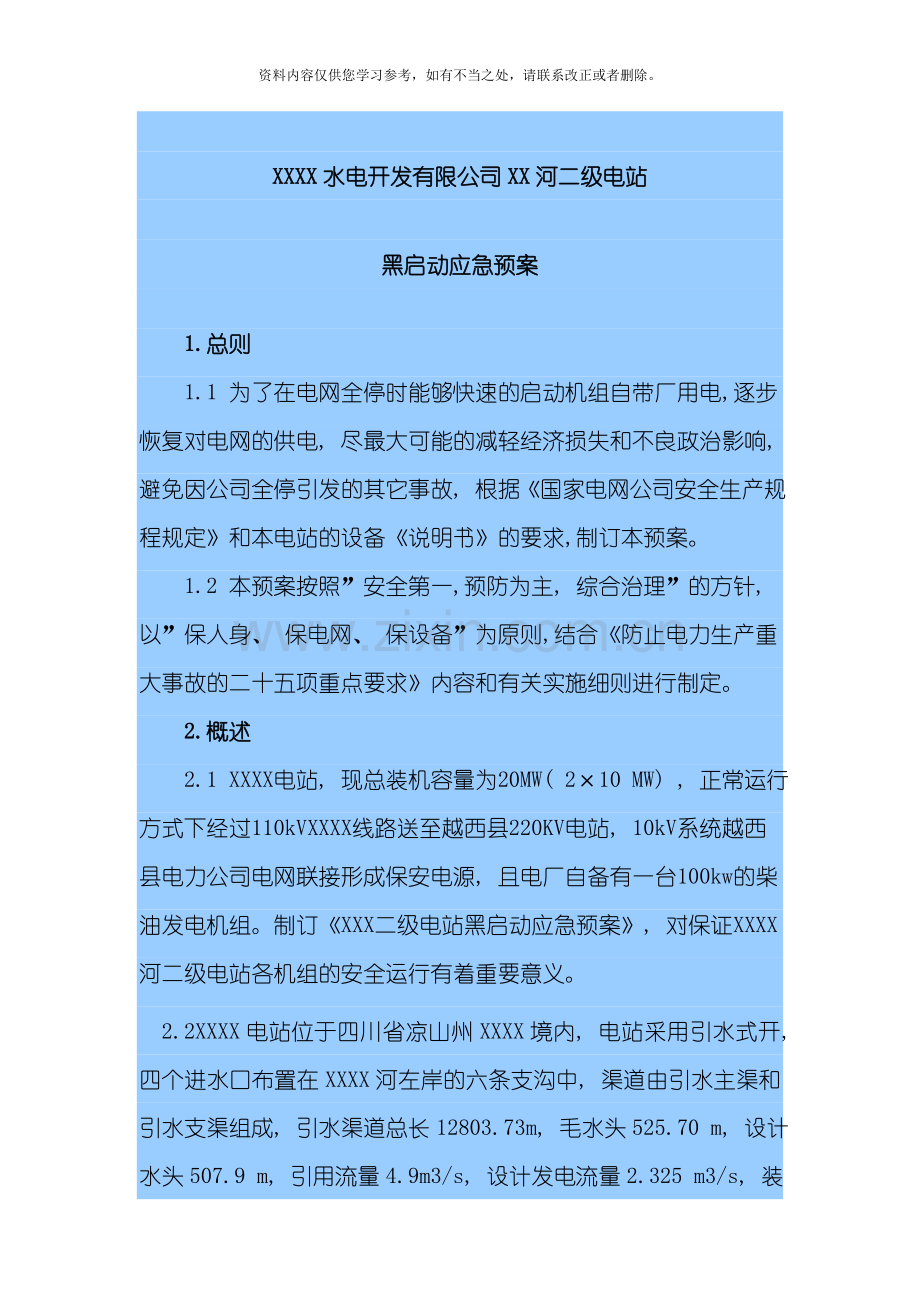

XXXX水电开发有限公司XX河二级电站

黑启动应急预案

1.总则
1.1 为了在电网全停时能够快速的启动机组自带厂用电,逐步恢复对电网的供电, 尽最大可能的减轻经济损失和不良政治影响, 避免因公司全停引发的其它事故, 根据《国家电网公司安全生产规程规定》和本电站的设备《说明书》的要求,制订本预案。
1.2 本预案按照”安全第一,预防为主, 综合治理”的方针, 以”保人身、 保电网、 保设备”为原则,结合《防止电力生产重大事故的二十五项重点要求》内容和有关实施细则进行制定。
2.概述
2.1 XXXX电站, 现总装机容量为20MW( 2×10 MW) , 正常运行方式下经过110kVXXXX线路送至越西县220KV电站, 10kV系统越西县电力公司电网联接形成保安电源, 且电厂自备有一台100kw的柴油发电机组。制订《XXX二级电站黑启动应急预案》, 对保证XXXX河二级电站各机组的安全运行有着重要意义。
2.2XXXX电站位于四川省凉山州XXXX境内, 电站采用引水式开, 四个进水口布置在XXXX河左岸的六条支沟中, 渠道由引水主渠和引水支渠组成, 引水渠道总长12803.73m, 毛水头525.70 m, 设计水头507.9 m, 引用流量4.9m3/s, 设计发电流量2.325 m3/s, 装机容量 0KW, 年利用小时5053h, 年发电量10106.9万KW·h。主机间内安装两台单机容量为10MW的冲击式水轮发电机组, #1、 #2机组与一台容量为25MVA的变压器组成扩大单元接线, 110kV侧为单母线接线。XXXX电站电站送出采用110kV电压等级, 出线一回; 线路长16km, 在越西县220kv变电站并入省网。设计利用小时数5053h。工程于 底开工建设, *月*日隧道充水压力前池蓄水, 首台发电运行, *月*日全部并网发电。当前员工22人。
2.3 黑启动是指整个系统停运后, 不依靠别的网络帮助, 经过系统中具有自启动能力机组的启动, 带动无启动能力机组, 逐步扩大系统的恢复范围, 最终实现整个系统的恢复。
2.4 XXXX电站电站黑启动是指所有机组备用, 110kV系统电网失电, 整个系统停运后, 公司用电电源全部消失的情况下, 不依靠别的网络帮助, 将机组启动恢复公司用电的处理过程。
2.5 黑启动的应急处理, 由运行当班值现场立即启动, 安全生产部、 检修维护部协调处理, 必要时动员全厂的力量。电站站长是本电站危机事件管理工作的第一责任人, 全面负责危机事件管理工作。各部门一把手是部门本危机事件的第一责任人。电站其它班组和个人都有参与危机事件处理的责任和义务。
3 应急预案内容
3.1 应急指挥领导小组
组 长: 电站站长
副组长:安全生产部主任
成员:各运行班组、 检修维护班组
3.2 应急指挥领导小组的职责
3.2.1 在接到事故报告后, 立即启动本预案, 根据事故情况立即按本预案规定的程序, 组织全公司力量赶赴现场进行事故处理, 使损失降到最小, 迅速恢复机组稳定运行;
3.2.2 负责向公司汇报事故情况和处理进展情况。
3.2.3 根据电网、 设备及运行方式的变化及时修改本预案。
3.2.4 事故处理期间, 要求各岗位尽职尽责, 联络渠道要明确畅通, 联络用语规范, 认真做好有关情况的记录工作。
3.2.5 负责宣布本预案的启动和结束, 围绕以机组成功启动为中心, 以保电站用电为重点进行事故处理。电网各并列点同期并列成功, 系统电压、 频率稳定, 电站机组解除孤网运行即为黑启动应急事件的终止点。
3.2.6 负责对事故发生的现象、 设备损坏情况和事故处理经过一定要记录清楚。
3.2.7 组织和提供事故恢复所需要的备品备件, 组织事故恢复所必须的生产车辆, 组织实施事故恢复所必须采取的临时性措施。
3.2.8 完成造成应急黑启动事故( 发生原因、 处理经过、 设备损坏和经济损失情况) 调查报告的编写和上报工作。
3.2.9负责组织各专业应急小组的管理和协调, 并针对可能发生的事故进行演练, 保证在发生危机情况下各岗位人员能够做到反映迅速, 准备充分。
3.2.10 负责组织每年对本预案进行一次演练。
3.3 各专业应急小组
3.3.1 发电应急小组
组 长: 安全生产部主任
成 员: 当班值长、 检修当班成员
安全生产部急小组职责
( 1) 当班值长应按照现场有关规定立即展开事故处理, 同时汇报应急指挥领导小组组长以及安全生产部应急小组组长;
( 2) 安全生产部应急小组在接到通知后, 应立即赶赴现场, 对黑启动的过程监督与指导, 确保黑启动成功;
( 3) 检修当班成员在电网全停情况下, 立即派人至前、 后方通信机房, 监视通信电源切换情况, 确保蓄电池供电正常;
( 4) 完成黑启动( 发生原因、 处理经过和经济损失情况) 调查报告的编写和上报工作。
3.3.2 检修维护应急小组
组 长: 检修维护班班长
成 员: 检修维护班成员
检修维护应急小组职责
( 1) 应急小组在接到通知后, 应立即赶赴现场, 负责黑启动过程中保障机电设备能够正常、 可靠的运行;
( 2) 负责事故故障后进行保护录波报告打印、 数据分析;
( 3) 负责黑启动过程中保障水工设备能够正常、 可靠的运行;
( 4) 紧急启动前池柴油发电机保安电源, 给坝区的安全供电。
3.3.3 安全技术保障组
组 长: 安全生产部主任
成 员: 安全生产部各成员
安全技术保障小组职责
( 1) 负责黑启动过程中的安全监督, 防止事故扩大;
( 2) 在黑启动过程中提供有力的技术保障和指导。
3.3.4 消防救援小组。
组 长: 电站站长
成 员: 全体突击队员
消防救援小组职责: 在电网全停时, 可能会引发其它一些突发事件, 消防救援小组在接到黑启动应急预案的启动通知后, 应立即在办公楼前集合, 原地待命。
3.3.5后勤物资保障应急小组。
组 长: 行政管理员
成 员: 后勤组成员
物资保障应急小组职责: 组织和提供事故恢复所需要的备品备件。组织事故恢复所必须的生产车辆。组织实施事故恢复所必须采取的临时性措施。在黑启动中及时做好宣传, 根据应急指挥领导小组命令做好安全恢复供电、 供水。
3.4 应急报告、 指挥渠道
( 1) 事故发生后由当班值长立即向站长汇报,由站长根据情况发布命令启动执行本应急预案。并向发电部应急小组首先下达应急预案启动令,发电部应急小组应立即各就各位,组织事故的应急处理;
( 2) 站长组织各部门班组紧急启动本预案,各单位人员接到命令后迅速安排本部门人员各就各位。
3.5 事故的预测、 评估和预想
3.5.1 事故等级的分类
我电站送出线路为110kVXXXX线, 根据电网架构和停电范围, 事故为一级。及接到110kVXXXX线路电网瓦解的信息即进入一级状态;
3.5.2 事故的预想
( 1) 在进入事故的一级状态下, 当班值长应按照应急行动预案中的要求立即采取措施, 同时报告应急指挥领导小组, 根据调度指令切换系统运行方式, 不得擅自处理。
3.6 事故应急行动预案
3.6.1 发生电网全停事故后, 应不待调令立即启动一台机组供厂用电。
3.6.2 能否黑启动的关键是机组操作油压的维持, 因此, 黑启动时应有专人监视油压。
3.6.3 在黑启动过程中优先恢复厂用电、 前池用电、 防汛电源, 并对厂用电消失而有影响到的其它设备进行检查, 恢复其正常工作状态。
3.6.4 在一台机组黑启动成功后, 马上检查, 保证另一台机组随时能够启动, 确保厂用系统的安全运行。
3.6.5 黑启动过程中调速器应置于频率模式, 并确保机组频率稳定和电压稳定。
3.6.6 黑启动过程中应避免机组处于振动区运行, 在负荷调节困难时, 可调整调速器相关参数调节机组平衡。
3.7 黑启动的预防措施
3.7.1 合理安排厂用系统的检修工作, 并安排好机组的运行方式; 制定好厂用电运行方案, 确保电站厂用电源可靠。
3.7.2 落实各级安全生产责任制, 大力开展危险点分析及预控工作。
3.7.3 运行人员应根据电网运行方式和天气情况做好事故预想。
3.7.4 加强对备用电源、 保坝电源的检查、 维护。
3.7.5 公司级领导、 安全生产部负责人、 运行人员、 各专业专责工程师、 各班组长应清楚掌握应急预案的启动条件。生产岗位人员应熟练掌握应急预案中属本专业、 本岗位的相关部分;
3.7.6 发生厂司停电事故后, 值长立即向站长、 安全生产部领导汇报, 接到值长报告后, 应立即在全电站范围内, 紧急启动本预案, 各就各位, 组织事故的应急处理;
3.8 危急事件的应对
3.8.1 机构及危急小组成员必须清楚本预案的启动条件。
3.8.2 生产部门领导、 管理人员及运行人员必须掌握本预案。
3.8.3 XXXX河二级黑启动预案操作步骤( 以1#机为例)
1、 拉开1B 901开关、 2F 2开关、
2、 摇出1B901开关小车至试验位置。
3、 合上1F 1开关、 灭磁开关FMK、 合上1CB9181开关
4、 将1CB负荷侧开关自动切至手动运行方式
5、 查1CB负荷侧开关确在分闸位置。
6、 停用1F失磁保护联片
7、 拔除1F事故低油压出口继电器
8、 检查主阀全开, 制动器无气压
9、 手动开启主阀的步骤
10、 打开旁通阀。
11、 检查压差信号是否满足要求。
12、 如满足要求, 再开启主阀。
13、 使主阀至全开位置。
14、 关闭旁通阀。
15、 油缸销子插入。
16、 主阀手动开启完毕。
17、 打开1#机组各道轴承供水阀门和空冷阀门
18、 关闭2#机组各道轴承供水阀门和空冷阀门
19、 打开消防水池到滤水器之间的阀门
20、 1#调速器手动开机至空转态
21、 手动开启调速器的步骤
22、 先将调速器面板的控制按钮打到现地。
23、 面板手动增减电开限。
24、 增减开度给定将机组开到空载。
25、 油开关合。
26、 将电开限开启到80％～100％
27、 监视有功。
28、 手动将负荷增减至所要求值。
29、 合上1#励磁调节柜灭磁开关。
30、 将励磁调节器上励磁方式切”零升”
31、 零启升压操作步骤。
32、 查机组灭磁开关良好, 功率柜风机正常。
33、 手动开机, 待机组转速上升至95％时, 启励接触器投入正常, 当升至10％额定电压时断开。
34、 检查发电机各部分无异常后, 用增减按钮手动升压至机组额定电压10.5KV
35、 查机组电压、 频率正常。
36、 合上1CB负荷侧开关 、 自带厂用电成功。
37、 开启机组供水泵给各道轴承供水。
38、 关闭消防水池到滤水器之间的阀门。

4 生产生活维持或恢复方案
( 1) 各单位生产人员在电网全停事故发生后,在人身安全不受危害的情况下, 要坚守本职岗位,使生产、 生活正常进行;
( 2) 根据实际情况恢复对生活区的供水供电, 做好恢复工作, 防止损坏设备,并注意操作中的安全;
( 3) 后勤保障组要及时做好宣传工作, 采取必要的措施保障商品供应和食品供应;
( 4) 保安应急小组要布置安排好人力,做好安全保卫工作。消防人员要随时准备进行救险工作;
( 5) 根据现场恢复情况,由副总经理宣布事故应急处理情况的终止,生产秩序和生活秩序恢复为正常状态。
5 应急预案的及时启动和结束
5.1 值长汇报站长、 发电部主任和省调。
5.2 该预案由站长宣布启动。
5.3 运行人员按照本预案进行处理。
5.4 各应急小组人员及时进入现场进行应急处理。
5.5 机组与系统恢复正常运行方式后, 由站长宣布结束危急行动, 进入正常的管理轨道。
6 应急通讯联络电话
6.1 应急通信
通信联系电话按本公司下发的电话号码表及手机号码表执行。在事故发生后, 通讯保障组应全力确保调度电话的畅通, 确保值长岗位调度直拨电话的畅通。确保值长与上级调度通信畅通, 保证值长与各岗位间通信联系畅通。
6.2 联络电话号码
领导小组组长: XX
安全生产部主任电话:
检修维护部主任电话:
中控室电话:
