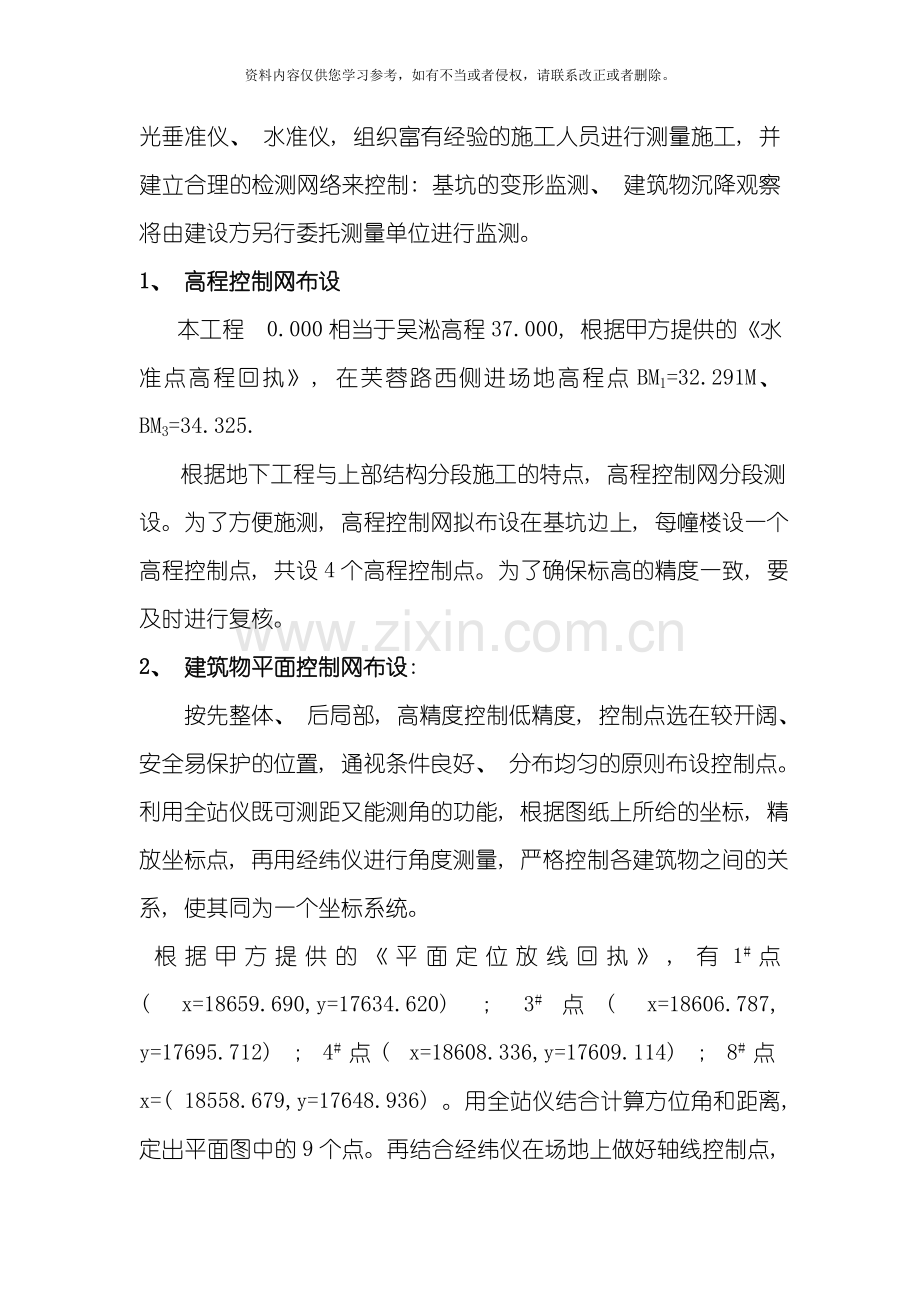

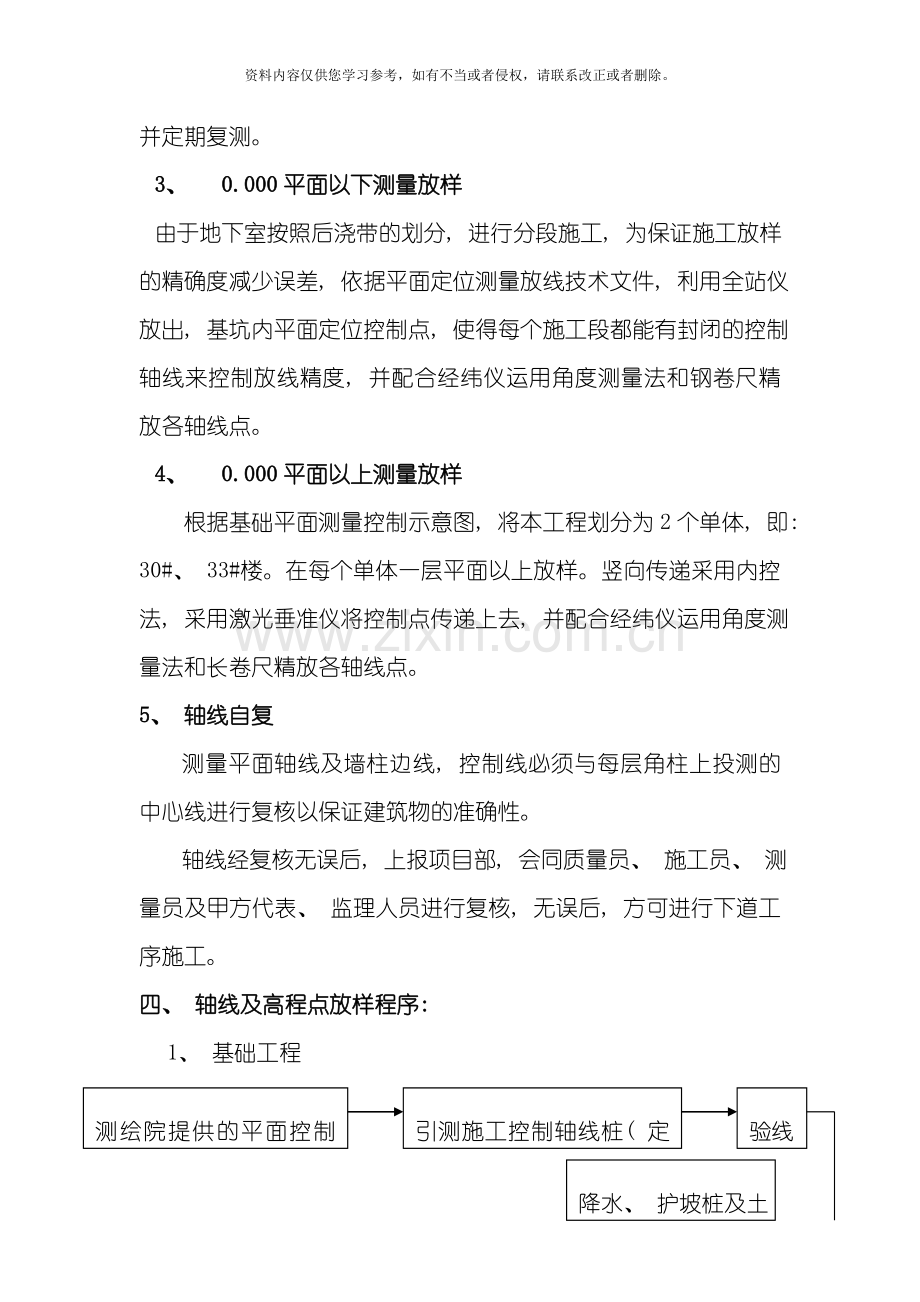

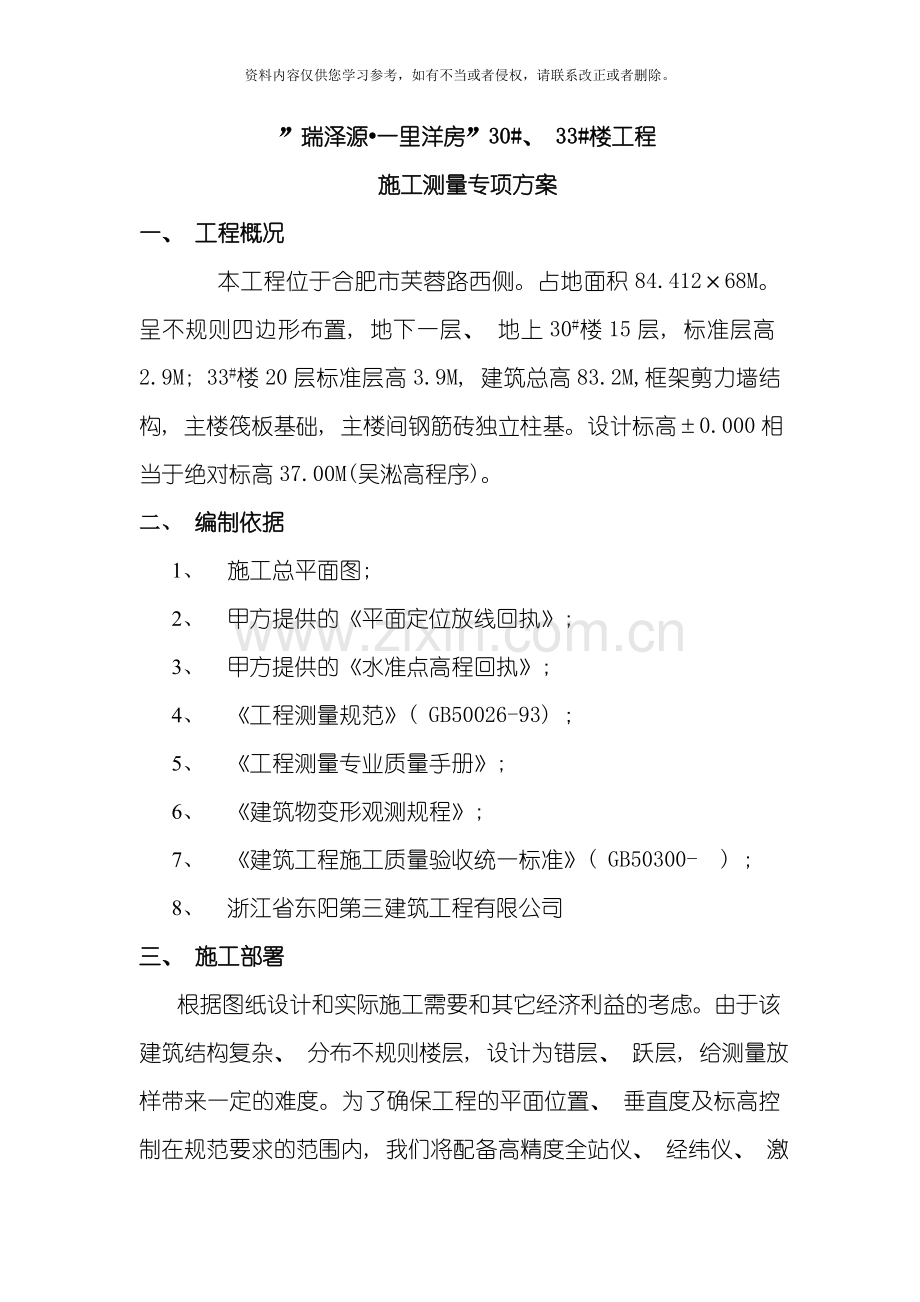

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。”瑞泽源一里洋房”30#、 33#楼工程施工测量专项方案一、 工程概况本工程位于合肥市芙蓉路西侧。占地面积84.41268M。呈不规则四边形布置, 地下一层、 地上30#楼15层, 标准层高2.9M; 33#楼20层标准层高3.9M, 建筑总高83.2M,框架剪力墙结构, 主楼筏板基础, 主楼间钢筋砖独立柱基。设计标高0.000相当于绝对标高37.00M(吴淞高程序)。二、 编制依据1、 施工总平面图; 2、 甲方提供的平面定位放线回执; 3、 甲方提供的水准点高程回执; 4、 工程测量规范( GB50026-93) ; 5、 工程测量专业质量手册; 6、 建筑物变形观测规程; 7、 建筑工程施工质量验收统一标准( GB50300- ) ; 8、 浙江省东阳第三建筑工程有限公司三、 施工部署根据图纸设计和实际施工需要和其它经济利益的考虑。由于该建筑结构复杂、 分布不规则楼层, 设计为错层、 跃层, 给测量放样带来一定的难度。为了确保工程的平面位置、 垂直度及标高控制在规范要求的范围内, 我们将配备高精度全站仪、 经纬仪、 激光垂准仪、 水准仪, 组织富有经验的施工人员进行测量施工, 并建立合理的检测网络来控制: 基坑的变形监测、 建筑物沉降观察将由建设方另行委托测量单位进行监测。1、 高程控制网布设本工程60.000相当于吴淞高程37.000, 根据甲方提供的水准点高程回执, 在芙蓉路西侧进场地高程点BM1=32.291M、 BM3=34.325.根据地下工程与上部结构分段施工的特点, 高程控制网分段测设。为了方便施测, 高程控制网拟布设在基坑边上, 每幢楼设一个高程控制点, 共设4个高程控制点。为了确保标高的精度一致, 要及时进行复核。2、 建筑物平面控制网布设: 按先整体、 后局部, 高精度控制低精度, 控制点选在较开阔、 安全易保护的位置, 通视条件良好、 分布均匀的原则布设控制点。利用全站仪既可测距又能测角的功能, 根据图纸上所给的坐标, 精放坐标点, 再用经纬仪进行角度测量, 严格控制各建筑物之间的关系, 使其同为一个坐标系统。根据甲方提供的平面定位放线回执, 有1#点( x=18659.690,y=17634.620) ; 3#点( x=18606.787, y=17695.712) ; 4#点( x=18608.336,y=17609.114) ; 8#点x=( 18558.679,y=17648.936) 。用全站仪结合计算方位角和距离, 定出平面图中的9个点。再结合经纬仪在场地上做好轴线控制点, 并定期复测。3、 60.000平面以下测量放样由于地下室按照后浇带的划分, 进行分段施工, 为保证施工放样的精确度减少误差, 依据平面定位测量放线技术文件, 利用全站仪放出, 基坑内平面定位控制点, 使得每个施工段都能有封闭的控制轴线来控制放线精度, 并配合经纬仪运用角度测量法和钢卷尺精放各轴线点。4、 60.000平面以上测量放样根据基础平面测量控制示意图, 将本工程划分为2个单体, 即: 30#、 33#楼。在每个单体一层平面以上放样。竖向传递采用内控法, 采用激光垂准仪将控制点传递上去, 并配合经纬仪运用角度测量法和长卷尺精放各轴线点。5、 轴线自复测量平面轴线及墙柱边线, 控制线必须与每层角柱上投测的中心线进行复核以保证建筑物的准确性。轴线经复核无误后, 上报项目部, 会同质量员、 施工员、 测量员及甲方代表、 监理人员进行复核, 无误后, 方可进行下道工序施工。四、 轴线及高程点放样程序:1、 基础工程验线引测施工控制轴线桩( 定位放线) 测绘院提供的平面控制点( 接桩) 降水、 护坡桩及土方开挖混凝土垫层标高抄设基坑标高抄测验槽土方开挖边坡及标高控制底板防水及保护层监理报验放基础底边线放槽边线砌保护墙地下结构底板上放线底板施工标高控制监理报验监理报验地下结构2、 地下结构工程: 竖向结构施工顶板放线监理报验建筑标高抄测横向结构标高控制横向结构施工标高报验3、 地上结构施工监理报验竖向钢筋绑扎抄测结构+0.5m标高点( 钢筋上) 顶板放线在固定钢筋上丈量上一层结构+0.5m控制标高模板及混凝土结构4、 二次结构及装修工程其它项目施工抄测建筑1.00m线控制标高砌二次结构放二次结构位置线五、 操作工艺内控法轴线投设方法: 为了满足精度要求, 根据本工程特点, 无法使用常规的测量方法从外控点测设楼层面上轴线, 因此考虑尽可能设至最大高度, 在楼板上预留孔洞( 避开梁柱) 使能在上、 下贯通且互相通视的位置设置内控点。做为楼层平面放线和投测轴线的依据。内控点设在一层楼面上, 每栋号不少于4点, 以一块150mm3150mm310mm的铁板作为标志, 在浇注一层楼面混凝土时埋设固定好, 然后用电子全站仪精确测定其位置并刻上十字丝表示点位, 以后各层面预留200mm3200mm孔洞, 随结构每升高一层, 将垂准仪架设在底层内控点上, 经过对中整平后打开电源开关, 由望远镜向天顶方向发出激光, 并经过在楼板上事先预留好的孔洞投射到接收靶上( 接收靶用半透明有机玻璃制成) , 由靶旁标点员用水笔或玻璃铅笔标出靶上的光斑中心。轴线控制点施工工艺: 用1m长25钢筋打入地下, 地面上留200mm, 并在控制点外砌500mm高砖墙, 中间浇捣素混凝土, 并在砖墙上盖板, 防止垃圾等杂物进入。水准控制点施工工艺: 在控制点的设置位置, 用清水冲刷掉墙面浮土, 薄抹一层水泥砂浆, 做成一块10cm310cm的平整竖平面, 在该竖平面上涂红色”标志, 并在旁侧注明相对标高。六、 建筑物的沉降观测布置沉降观测点, 依据图纸设计和施工规范要求, 观测标志预埋稳定后, 并做好保护措施。观测次数以主体每完成一层观测一次, 主体结构封顶后, 第一年每季度一次, 第二年每半年一次, 第三年每年一次, 直至沉降稳定为止。观测要符合建筑变形测量规程JGJ/T8-9有关规定。如观测发现异常应及时整理汇报, 并组织有关人员进行分析, 找出原因, 制定措施进行处理。( 详见专项施工方案) 七、 围护监测及测量控制措施: 在土方开挖、 围护施工时, 作为信息化施工的一部分, 监测十分重要。施工中应根据设计要求及现场需要, 对周围环境建筑管线等、 坡顶的沉降与水平位移、 基坑内外的地下水位等委托专人进行监测, 并做好数据记录与比较, 如发现有异常情况, 即时通知业主及设计单位, 分析处理后, 方可继续进行施工。每天作业面平面放样好后, 测定标高, 先经过施工员复核, 然后由项目部技术部门复核, 最后报公司质安科有关科员( 会同监理部门) 复核无误后, 方可进入下道工序施工。各作业面测量工作前, 必须做好书面技术交底工作。各作业面测量作业完成, 并经审核无误后, 及时做好资料签证工作, 及时收集整理归档。( 详见专项施工方案) 八、 质量保证措施1、 所有质量活动均应按照工程测量专业质量手册以及实施细则文件规定的程序进行。2、 测量作业的各项技术按工程测量规范进行。3、 测量人员必须持证上岗。4、 进场的测量仪器设备, 必须检定合格且在有效期内, 标识保存完好5、 施工图、 测量桩点, 必须经过校算校测合格才能作为测量依据。6、 轴线放完后要求进行闭合检查。7、 加强现场内的测量桩点的保护, 所有桩点均明确标识, 防止用错和破坏8、 每一项测量工作都要进行自检互检交叉检。九、 施工测量质量通病及防治措施1.精密量距偏差1.1现象在建筑施工中, 当进行距离复测时, 发现控制网的边长及二级导线的精密量距相对误差达不到精密量距要求。1.2原因分析（1） 精密量距使用的钢尺相对误差偏大。（2） 传距桩预埋深度不统一, 倾斜改正值未计算。（3） 拉尺时弹簧秤施加的拉力与检定时拉力不符。（4） 钢尺受环境因素的直接影响。（5） 精密量距计算方法不当, 未全面考虑影响因素产生的改正值。1.3防治措施（1） 精密量距使用的整尺段长度丈量钢尺和零尺段丈量的补尺, 必须经过有资质的计量单位检定, 其丈量的相对误差不应大于1/100000。（2） 传距桩要使用经纬仪定线预埋, 要用水准仪测量其高度, 应计算其斜距改正值。（3） 使用的钢尺在开始量距前应先打开与空气接触, 经10min后, 施加和钢尺检定时相同的拉力进行读数, 随后调整起始分划线, 重新对准桩顶标志读出读数, 要求记录三组读数。读数应估读到0.10.5mm, 每次较差为0.55mm。每次记录读数时, 应同时测出钢尺量距时的实际温度。全段丈量, 应往返二测回以上, 相对误差不大于1/50001/10000。( 4) 计算精密量距时应考虑以下改正值。1) 钢尺尺长改正DLi=DCi+DPi-DSi式中DLi零尺段尺长改正值; DCi零尺段尺长误差( 或刻划误差) ; DCi=DL平检.Li/L其中L整尺段长度; Li零尺段长度; DL平检钢尺水平状态检定拉力P0, 20时的尺长误差改正值; DPi钢尺尺长拉力改正值; DSi钢尺尺长垂曲改正值。2） 温度改正若量距时温度t不等于钢尺检定时的标准温度t0( t0一般为20) 时, 则每一整尺段L的温度改正值DLt为: DLt=.(t-t0).L。式中为钢尺线膨胀系数, 一般钢尺当温度变化1时, 值约为1.210-5。3） 倾斜改正如果沿斜地面量的得A、 B两点之间距离为L( 图2-1) , A、 B两点之间的高差为h, 为了将倾斜距离L算为水平距离L0, 需要求出倾斜改正数DLhDLh=L0-L=-h2(2L)-h4(8L3)上式中一般只取用第一项, 即可满足要求。假如高差较大, 斜距L较短, 则须计算第二项改正数。4） 垂曲改正实际丈量时, 钢尺必然悬空下垂, 不可能如同钢尺检定时在其下部设等间距离水平托桩, 此时对所量距离必须进行垂曲改正。Dl=-W2.L3/24P2式中Dl钢尺垂曲改正数; W钢尺每米重力( N) ; L尺段两端间的距离; P拉力( N) 。5） 拉力改正钢尺长度在拉力作用下产生微小伸长值, 用它测距时 读得的”假读数”必然小于真实读数, 因此应在此读数上加拉力改正值: DPi=G.Li( P-P0) 式中P测量时的拉力( N) ; P0检定时的拉力( N) ; G钢尺延伸系数( 1m不锈钢卷尺在10N拉力作用下, G=0.019mm; 1m普通钢卷尺在10N拉力作用下, G=0.017mm) ; Li零尺段长度。（5） 测距用的普通钢尺, 应符合表2-1的技术指标要求。普通钢尺测距的技术指标表边长丈量较差相对误差作业尺数丈量总次数定线最大偏差( mm) 尺段高差较差( mm) 读定次数估读值至( mm) 温度读数值至( ) 同尺各次或同段各尺的较差( mm) 1/30000245053050.521/ 0122501030.50.521/10000122701020.50.532.场区平面控制网选择不当, 精度不够2.1现象场区控制网制定不便施工测量, 布网不当, 无法进行闭合校核。2.2原因分析（1） 面控制网的制定及施工方案中未充分考虑建筑物的特性, 如设计定位条件, 建筑物的形状和布局, 主轴线尺寸的关系, 未根据现场实际情况等进行全面综合考虑。（2） 平面控制网制定未考虑闭合图形, 施测时无法校核其准确性。（3） 平面控制线之间距离太短, 影响精度要求, 控制点之间有障碍物, 不通视。（4） 制定标高控制网时, 未根据已知标高点的准点( 导线点) 位置, 综合考虑建筑物的布局特点。2.3防治措施1） 控制网中应包括作为场地定位依据的起始点和起始边, 建筑物的对称轴和主要轴线, 主要的圆心点( 或其它几何中心点) 和直径方向( 或切线方向) , 主要弧线长、 弦和矢高的方向, 电梯井的主要轴线和施工的分段轴线等。2） 控制网要在便于施测、 使用( 平面定位及高层竖直测设) 和长期保留的原则下, 尽量组成四周平行于建筑物的闭合图形, 以便闭合校核。3） 控制线的间距以3050m为宜, 控制点之间应通视、 易测量; 控制桩的顶面标高应略低于场地的设计标高, 桩底应低于冰冻层, 以便长期保留。4) 高层建筑物附近至少要设置3个栋号水准点或0.000水平线, 一般建筑物要设置2个栋号水准点或0.000水平线。5) 整个场地内, 东西或南北每相距100m左右要有水准点, 并构成闭合图形, 以便闭合校核。6） 水准点点位要设在基坑开挖和地面受开挖影响而下沉的范围外, 水准点桩点标高应略高于场地设计标高, 桩底应低于冰冻层, 以便长期保留。一般也可在平面控制网的桩顶钢板上, 焊上一个小半球作为水准点之用。3.轴线定位点选择不正确3.1现象: 平面控制网选择主轴线进行测量放线, 根据定位点测量轴线时, 校核工作无法开展。3.2原因分析（1） 由于建筑物外形的原因, 使得平面控制网不便于组成闭合网形。（2） 主轴线选择不当, 不便于或未进行测设校核。3.3防治措施对于不便于组成闭合网形的场地, 投测点宜测设成”一”、 ”L”、 ”+”和”卄”形主轴线网, 或平行于建筑物的折线形的主轴线网, 但在测设中, 要有严格的测设校核。首先应保证控制桩在平面中通视; 其次, 在平面中选择适当的配合校正点, 好要确保定位点的位置, 以便于加密和扩展。4.建筑高程误差偏大4.1现象水准测量时发生的系统误差和偶然误差超出了容许误差范围。4.2原因分析（1） 仪器和标尺有缺陷或未校正, 产生误差。（2） 仪器架设位置与前后视点距离差偏大, 产生误差。（3） 水准仪视线未整平, 视平线不平行于水准面。（4） 水准仪照准时, ”+”字丝未对准水准尺中线。（5） 水准仪照准时 焦距未调好, 视差未消除。4.3预防措施（1） 测量仪器和工具应定期送有资质的检验单位检验和校正, 消除系统误差。（2） 架设仪器时, 力求前后视距相等, 消除因视准轴与水准管不平行而引起的误差。（3） 水准仪架设时, 用微动螺旋使十字丝纵线正对水准尺中线, 持尺者要使尺身垂直。（4） 水准仪精确调平时, 确保水准气泡居中, 照准后眼睛在目镜后上下移动观测, 调整调焦螺旋, 直到十字丝交点在目标中上下不显动, 消除视差。4.4治理方法沿闭合水准路线做水准测量, 闭合差在容许误差范围内, 能够平差, 否则应重测。1） 水准测量的限差: 、 、 等水准测量均应进行往返观测, 或单程双线观测。2 水准测量容许误差平差: 平差的方法是将闭合差反号, 按水准路线各段的距离或测站总数比例分配。各段的高差改正数Ci为: Ci=LiSL.fn或Ci=niSnfn式中Li某段水准线路长度( m) ; SL水准线路总长; fn实测的闭合差; ni某段的测站数; Sn各段测站数的总和。5.测距偏差5.1现象在普通量距中, 出现实测值之间数据差异。5.2原因分析a) 选用量距工具不当, 不能满足精度要求。b) 距离全长超过一整钢卷尺时, 直线花杆定线产生偏差。c) 未吊锤插测杆, 分段点位置偏离, 造成读数积累偏差。d) 两人拉尺用力不均, 或未拉紧拉平钢尺。5.3预防措施（1） 皮尺易伸缩, 量距要求较低时使用。在距离测量中, 应选用抗拉强度高, 不易伸缩, 经有资质单位检定过的钢尺。（2） 当距离超出一整尺时, 应采用”三点一线法”, 较长时花杆采用经纬仪定线、 定位。（3） 在吊锤球尖端指示地面点处, 测杆与钢尺同一侧竖直后再插入。（4） 应两人同时用力均匀拉紧并抬平钢尺, 然后读出数据。（5） 斜坡上量距, 应由坡顶向下丈量, 以避免锤球在地上确定分段点时产生偏差。5.4治理方法为了校合并提高丈量精度, 要求进行往返丈量, 取平均值作为结果, 量距精度用往返测距值的差数与平均值之比表示。普通量距在平坦地区要求达到1/3000; 起伏变化较大地区平均值要求达到1/ ; 丈量困难地区不得大于1/1000。如果往测和返测距离值的差数, 与往返丈量平均值之比超过范围时, 应重新丈量, 否则能够平差。6.测角偏差6.1现象使用经纬仪测量角度时, 出现测量角度数据偏差。6.2原因分析（1） 仪器视准轴与水平轴不垂直, 水平轴与竖轴不垂直。（2） 仪器度盘存在偏心差, 仪器未整平, 水平度盘不水平, 经纬仪对中不准确。（3） 目标花杆不垂直, 或花杆未插稳。（4） 外界自然因素( 如大风、 雾天、 烈日、 暴晒等恶劣天气) 的影响。6.3防治措施1) 测角时, 采取盘左或盘右的两个位置观测, 取平均值, 消除视准轴与水平轴不垂直, 水平轴与竖轴不垂直, 以及仪器度盘的偏心差等误差。2) 经纬仪对中力求准确, 测量时, 对中的偏心差不得超过1mm。3) 照准目标力求准确, 必须用十字丝交点正对测点的标志。4) 整平仪器, 使水平度盘尽可能保证水平位置。5) 尽可能避开不利的因素, 以免影响测角精度。7.激光垂准仪投点偏差大7.1现象使用激光垂准仪投测轴线进行竖向控制, 精度不能满足要求。7.2原因分析（1） 首层结构平面上轴线控制点精度不能保证。（2） 仪器未调置好或仪器自身未校核好。（3） 未消除竖轴不垂直于水平轴产生的误差。7.3防治措施（1） 首层楼面上的轴线控制网点必须要保证精度, 预埋钢板上的投测点要校核无误后刻上”+”字标志。（2） 为保证轴线控制点的准确性, 在首层控制点上架设激光垂准仪。为了消除竖轴不垂直水平轴产生的误差, 需绕竖轴转动照准部, 让水平度盘分别在0、 90、 180、 270四个位置上, 观察光斑变动位置, 并做标记, 若有变动, 其变动的位置成十字的对称型, 对称连线的交点即为精确的垂准仪正中点。七、 技术指标定位依据轴线控制网的精度等级及测量方法: 根据工程测量规范要求控制网的技术指标必须符合下表的规定: 等级测角中误差( 0) 边长相对中误差二级6201/15000高程控制网的精度及测量方法: 根据工程施工测量规范标高控制网拟采用三等水准测量方法测定。水准测量的主要技术要求应符合下表的规定: 等级每千米高差误差路线长度水准仪型号水准标尺观测次数符合闭合差( mm) 二级3-2mm50KmAL126A双面往返各一次612L注: L为往返测段附合水准路线长度( Km) 测量仪器选用DS2型水准仪, 往返观测。水准观测的技术要求符合下表规定。等级水准仪型号视线长度前后视距较差前后视距累计差视线离地面最低高度基辅分划读数差基础分划所测高差之差二级DS275m2m5m0.3m2.0m3.0竖向测量允许偏差: 层间竖向测量偏差不应超过3mm, 建筑全高( H) 竖向测量偏差不应超过3H/10000, 而且不应大于: 30mH60m610mm60mH90m615mm90mH120m620mm120mH150m625mm150mH630mm水准仪技术指标序号项目技术指标1性能指标每公里往返高程偶然误差63mm2望远镜成像正像放大倍数303物像有效孔径45mm视场角18视距乘常数100视距加常数140mm最短视距2m3自动补偿器654圆水准器角值89/2mm5仪器净重3.4Kg6仪器外型尺寸28031603140mm经纬仪技术指标序号项目技术指标1望远镜镜筒长度150mm物镜孔径45mm放大倍数303成像正像视场角18300鉴别率2.50最短视距1.3m乘常数100加常数02测角部测量方式光栅增量式液晶显示器LCD、 22面最小读数10/50( 0.2/1mgon) 精度3( 1) 20度盘直径71mm3补偿器补偿范围639放大率334对点器视场角50调焦范围0.5m-005水准器长水准器300/2圆水准器89/2mm6尺寸尺寸14431753324mm重量4.8Kg全站仪技术指标序号项目技术指标1望远镜成像正像倍率30倍光学筒长150mm视场角18309( 26m/1000m) 视距乘常数100加常数0最短视距1.0m分辨率3.758物镜有效孔径&48mm分划照明有2测角部水平度盘增量式对径读数垂直度盘带0位, 增量式最小显示10, 50, 100, 200精度203测距部分最小显示精测: 0.001m; 跟踪: 0.01m精度6( 3mm123102D) 6( 5mm153102D) 测量时间精测3秒 初次约4秒) 跟踪0.8秒显示水平角083598599590垂直角0835985995904其它水准器格值长水准器200/2mm圆水准器89/2mm5数据输出异步串行符合RS-232标准6尺寸15031653335mm7仪器高度232mnm8重量3.2公斤9电源AA电池盒可充电池: BDC18A, 6V专用充电器: 150mA/12小时专用充电器十、 工程测量工作的组织与管理1、 主要仪器的配备情况序号测量器具名称单位数量备注1DJD2电子经纬仪台22DZS3-1自动安平水准仪台23DZJ3激光垂准仪台14全站仪台15长城牌50m钢卷尺把46长城牌5m钢卷尺把202、 施工测量管理人员组成姓名岗位名称资格李林红技术负责人总工程师王雨龙专业质检员持证王林测量员持证方敏进测量员持证严超测量员持证周森跃测量员持证3、 仪器保养和使用制度(1) 仪器实行专人负责制, 建立测量仪器管理台帐, 由专人保管、 填写。(2) 所有测量仪器必须每年校准检定一次, 在仪器上粘贴校准状态标识, 具备合格的计算检定证书, 并有项目部测量负责人每半月一次进行自检。(3) 仪器必须置于专业仪器柜内, 仪器柜必须干燥、 无尘土。(4) 仪器使用完毕后必须进行檫拭, 并填写使用情况表格。(5) 仪器在运输过程中, 必须手提、 抱等, 禁止置于有振动的车上。(6) 仪器现场使用时, 测量员不得离开仪器。(7) 水准尺不得躺放, 三角架水准尺不得当做工具使用。4、 测量管理制度（1） 所有测量人员必须持证上岗。（2） 上岗前必须学习并掌握城市测量规范、 工程测量规范、 建筑工程施工测量规程、 及公司相关规定。（3） 到现场放样前, 必须先熟悉图纸, 对图纸技术交底中的有关尺寸进行计算、 复核, 指定具体的方案后方可进场。（4） 所有测量人员必须熟悉控制点的布置, 并随时巡视控制点的保存情况, 如有破坏应及时汇报。（5） 测量人员应了解工程进度情况, 经常同有关领导和有关部门进行业务交流。（6） 经常与专业测量人员保持联系, 及时掌握图纸变更、 洽商, 并及时将变更内容反映到图纸上。（7） 爱护仪器, 经常进行檫拭, 检查时仪器保持清洁、 灵敏, 并定期维修, 保证完好状态。（8） 有关外业资料要及时收集整理。（9） 定期开展业务学习, 努力提高测量人员素质。（10） 必须全心全意为施工班组服务, 必须将所测的点或线向施工班组交代清楚。附件: 基础轴线控制示意图
