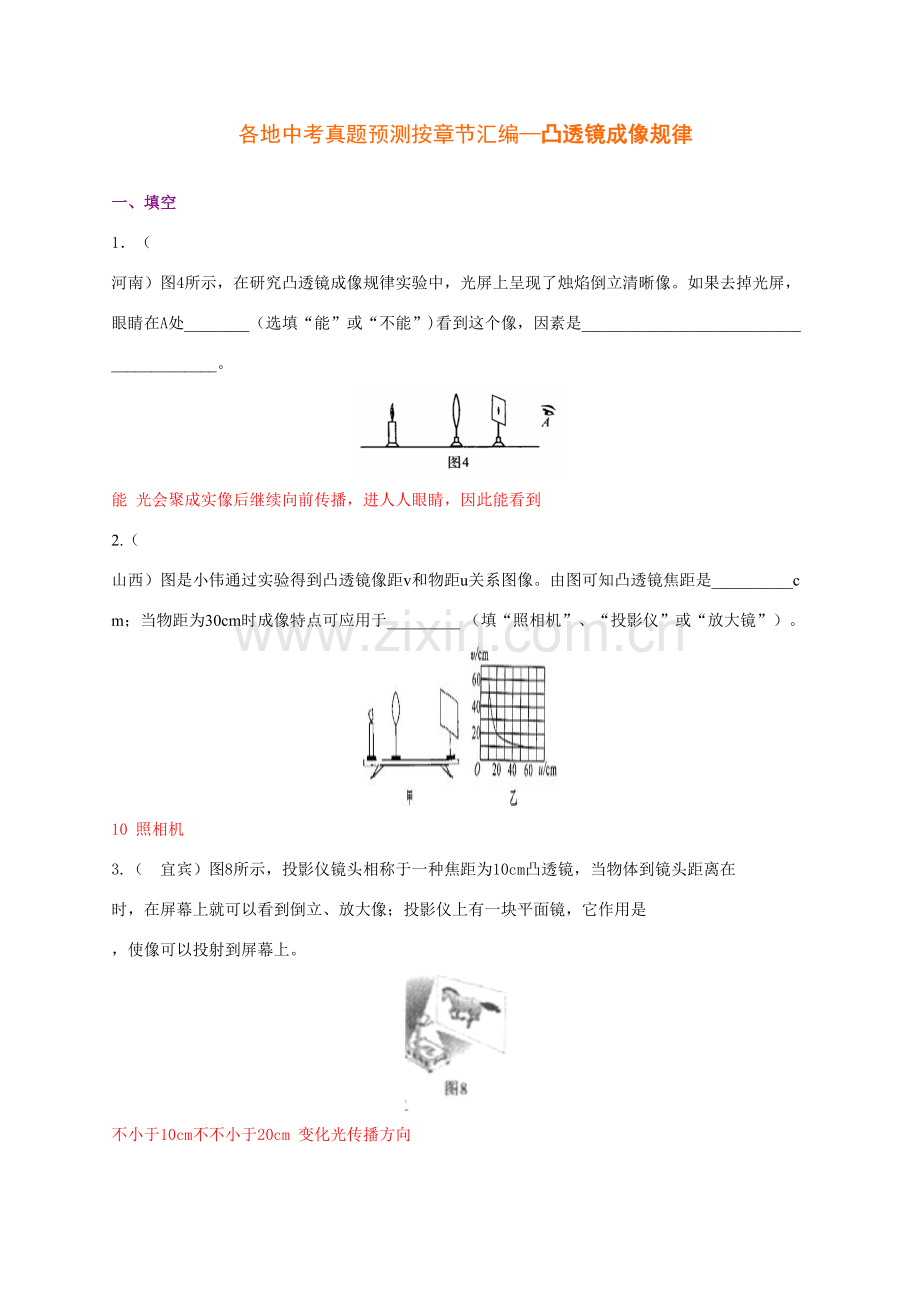

各地中考真题预测按章节汇编—凸透镜成像规律

一、填空
1．（ 河南）图4所示，在研究凸透镜成像规律实验中，光屏上呈现了烛焰倒立清晰像。如果去掉光屏，眼睛在A处________（选填“能”或“不能”)看到这个像，因素是________________________________________。

能 光会聚成实像后继续向前传播，进人人眼睛，因此能看到
2.（ 山西）图是小伟通过实验得到凸透镜像距v和物距u关系图像。由图可知凸透镜焦距是__________cm；当物距为30cm时成像特点可应用于_________ （填“照相机”、“投影仪”或“放大镜”）。

10 照相机
3.（ 宜宾）图8所示，投影仪镜头相称于一种焦距为10cm凸透镜，当物体到镜头距离在 时，在屏幕上就可以看到倒立、放大像；投影仪上有一块平面镜，它作用是 ，使像可以投射到屏幕上。

不小于10cm不不小于20cm 变化光传播方向

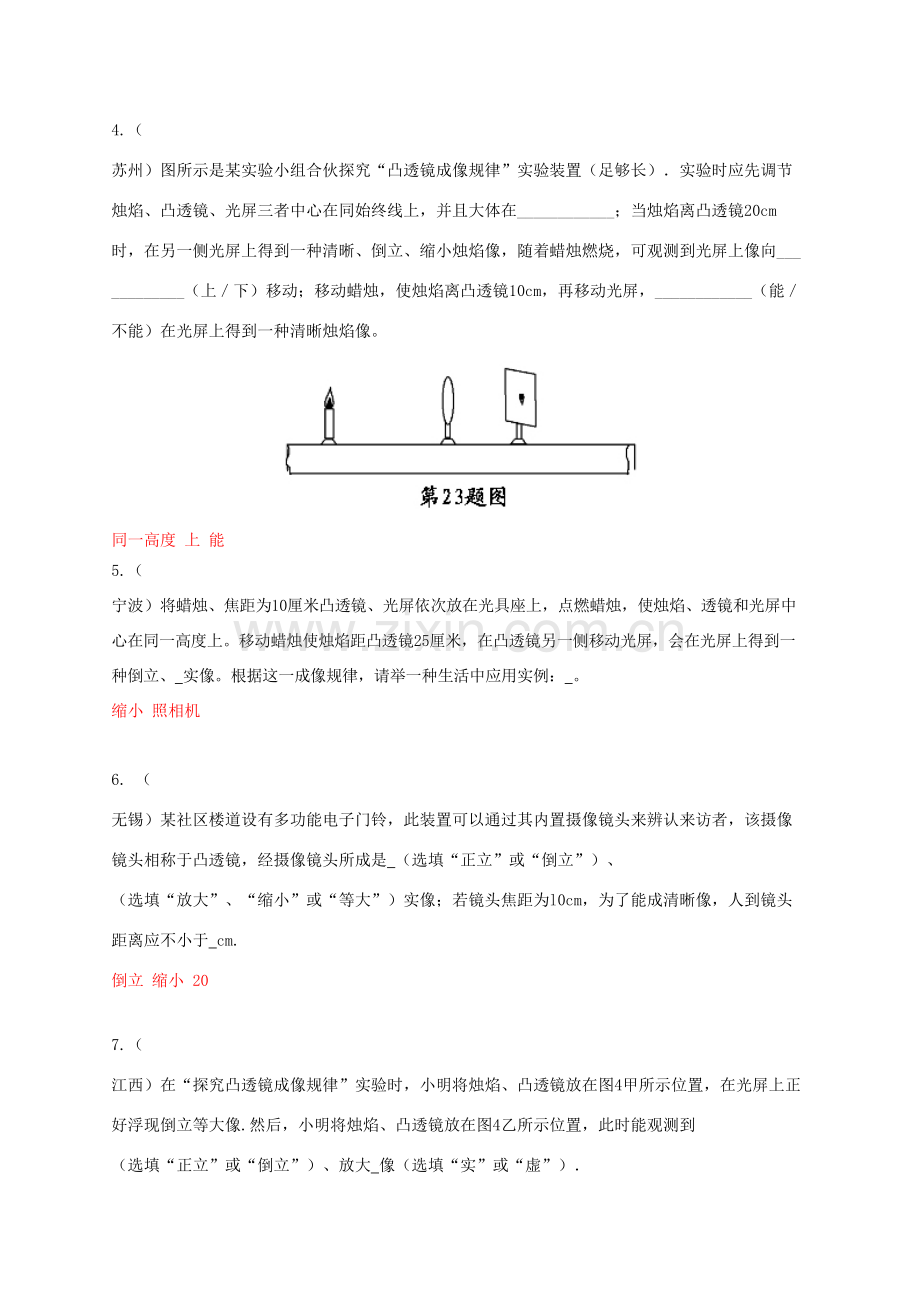

4.（ 苏州）图所示是某实验小组合伙探究“凸透镜成像规律”实验装置（足够长）．实验时应先调节烛焰、凸透镜、光屏三者中心在同始终线上，并且大体在____________；当烛焰离凸透镜20cm 时，在另一侧光屏上得到一种清晰、倒立、缩小烛焰像，随着蜡烛燃烧，可观测到光屏上像向____________（上／下）移动；移动蜡烛，使烛焰离凸透镜10cm，再移动光屏，____________（能／不能）在光屏上得到一种清晰烛焰像。

同一高度 上 能
5.（ 宁波）将蜡烛、焦距为10厘米凸透镜、光屏依次放在光具座上，点燃蜡烛，使烛焰、透镜和光屏中心在同一高度上。移动蜡烛使烛焰距凸透镜25厘米，在凸透镜另一侧移动光屏，会在光屏上得到一种倒立、 实像。根据这一成像规律，请举一种生活中应用实例： 。
缩小 照相机

6. （ 无锡）某社区楼道设有多功能电子门铃，此装置可以通过其内置摄像镜头来辨认来访者，该摄像镜头相称于凸透镜，经摄像镜头所成是 （选填“正立”或“倒立”）、 （选填“放大”、“缩小”或“等大”）实像；若镜头焦距为l0cm，为了能成清晰像，人到镜头距离应不小于 cm.
倒立 缩小 20

7.（ 江西）在“探究凸透镜成像规律”实验时，小明将烛焰、凸透镜放在图4甲所示位置，在光屏上正好浮现倒立等大像.然后，小明将烛焰、凸透镜放在图4乙所示位置，此时能观测到 （选填“正立”或“倒立”）、放大 像（选填“实”或“虚”）．

正立 虚

8.（ 吉林）图14所示凸透镜焦距是10cm，蜡烛放在距凸透镜15cm处时，可以在光屏上得到一种倒立、 实像，运用这一原理可以制成 将蜡烛向远离凸透镜方向移动，仍要在光屏上得到清晰像，光屏应向 移动。

放大 幻灯机 接近凸透镜方向（左）

9.（ 大理）一种焦距为10cm凸透镜，当蜡烛距它15cm时，在光屏上得到一种倒立、 （填：“放大”、“缩小”或“等大”）像；将蜡烛向透镜移近7cm后，在光屏上 （填：“能”或“不能”）成像。
放大 不能

10．（ ·沈阳）某种物体通过一凸透镜成倒立、放大实像，此时像距为15cm，当物体移到该透镜前20cm处时，可以用光屏承办到像为 立、 (选填“放大”、“缩小”或“等大”)像， 就是运用这一原理制成。
倒 缩小 照相机

11．（ 齐齐哈尔）一束平行光射向凸透镜光路图图所示，若把蜡烛放在距该透镜30cm处时，将得到一种倒立、 （选填“放大”、“等大”或“缩小”）实像。运用这一成像原理可以制成光学仪器是 （答出一种即可）。

缩小 照相机（其他答案合理亦可）

12.（ 重庆）图所示是一款具有摄像功能手机，摄像机镜头相称于一种 透镜，通过镜头所成像是 （选填“实像”或“虚像”）。

凸透镜 实像

二、选择
1．（ 恩施）在做“探究凸透镜成像实验”时，将焦距为10cm凸透镜和蜡烛放在光具座上，位置图所示。则在光屏上

A．成倒立放大实像 B．成倒立缩小实像
C．光屏上不会得到像 D．像距不小于10cm不不小于20cm
A
2．（ 铜仁）图所示是运用航空照相拍摄到铜仁市碧江区一角，如果拍摄时所用照像机镜头焦距是50mm，则胶片到镜头距离应（　　）

A．不小于100mm　　B．不小于50mm不不小于100mm　　C．不不小于50mm　　D．等于50mm
B
3.（ 广州）图24 是“探究凸透镜成像规律”实验装置示意图，凸透镜焦距是20cm，如 图情景，眼睛也许观测到烛焰经凸透镜折射所成虚像.

B

4. （ 泰安）小明同窗在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一种清晰像，图所示。下面给出生活中常用物品工作时原理和此现象相似是（ ）

A.投影仪 B.照相机 C.放大镜 D.近视镜
B

5. （ 烟台）在探究凸透镜成像规律实验中，当烛焰、凸透镜、光屏在图所示位置时，烛焰在光屏上呈现一种清晰放大像。要使烛焰在光屏上呈现一种清晰缩小像，调节措施是

A.透镜不动，蜡烛远离透镜移动，光屏接近透镜移动
B.透镜不动，蜡烛远离透镜移动，光屏远离透镜移动
C.透镜不动，蜡烛接近透镜移动，光屏远离透镜移动
D.透镜不动，蜡烛接近透镜移动，光屏接近透镜移动
A

6. （ 凉山）一种物体在凸透镜前20cm处时，在透镜另一侧光屏上成一种倒立、缩小实像，则该凸透镜焦距f符合
A.10cm ＜f＜20cm B. f＞10cm C. f＜10cm D. f＞20cm
C
（ 自贡）物体从距凸透镜12cm移到距凸透镜18cm过程中，调节光屏位置，总能在光屏上得到倒立放大像，由此可知，此凸透镜焦距也许是（ ）
A．6cm B．10 cm C．16 cm D．20 cm
B

7.（ 株洲）下列光学仪器中能成倒立、缩小实像是
A．照相机 B．凸面镜 C．平面镜 D．幻灯机
A

8．（ 常州）图所示，一束平行光通过一凸透镜，调节光屏位置直到在屏上得到一种最小、最亮光斑．小明用此凸透镜做“探究凸透镜成像规律”实验，当物体距凸透镜3Ocm时，重新调节光屏位置，清晰可得
A．倒立缩小实像 B．倒立等大实像
C．倒立放大实像 D．正立放大虚像

A

9．（ 淮安）一简易照相机镜头焦距为6cm，则该相机中胶片离镜头距离应为
A．不不小于6cm B．不小于6cm，不不小于12cm
C．不小于12cm，不不小于24cm D.不小于24cm
B
10.（ 南通）探究凸透镜成像规律时，小明在凸透镜前放一燃着蜡烛，移动光屏并在光屏上找到清晰像。然后将蜡烛远离透镜，调节光屏再次找到一种清晰像，比较两像。（ ）
A.像距增大，像增大 B，像距减小，像增大
C.像距减小，像减小 D. 像距增大，像减小
C

11.（ 德州）光世界丰富多彩，下列光学器件在生活中具有广泛应用。其中符合成像规律是
A．平面镜成像时，像、物到平面镜距离相等
B．投影仪成像时，物距不小于二倍焦距
C．放大镜成像时，物距不小于一倍焦距
D．照相机成像时，物距在一倍焦距和二倍焦距之间
A

12.（ 临沂）下列不现象中，和其他三个现象形成因素不同样一种是

A

13.（ 桂林）在“探究凸透镜成像规律”实验中，当烛焰、凸透镜、光屏处在图3所示位置时，恰能在光屏上得到一种清晰、缩小像。运用这个成像规律可以制成：
A．照相机　　　　　B．平面镜
C．幻灯机　　　　　D．放大镜
图3

A

14.（ 南京）把一种凸透镜对准太阳光，在距凸透镜10cm处得到一种最小最亮光斑。若将一物体放在此透镜前15cm处，经凸透镜所成像是
A.倒立、缩小实像
B.倒立、放大实像
C.正立、放大实像
D.正立、缩小虚像
B

15.（ 孝感）下列情景中形成像，属于实像是( )

C

16．（ 遵义）在做凸透镜成像实验时，把物体从2倍焦距外沿主光轴移向焦点过程中，像及像距变化状况是
A．像逐渐变小，像距逐渐变小 B．像逐渐变小，像距逐渐变大
C．像逐渐变大，像距逐渐变大 D．像逐渐变大，像距逐渐变小
C

17．（ 咸宁）物体AB通过凸透镜成像图2所示，运用这一成像规律制造光学仪器是：
A.照相机 B.放大镜 C.幻灯机 D.潜望镜

B

18.（ 衡阳）一凸透镜焦距是8cm，将点燃蜡烛放在离凸透镜12cm处，则所成像是
A.正立、缩小虚像 B.倒立、放大实像
C.倒立、缩小实像 D.倒立、缩小虚像
B

19. （ 衢州）乙同窗把刚买来矿泉水随手放在科学书上，发现“学”字变大（如上图），产生这一现象因素是

A.光反射 B.光折射 C.光直线传播 D.平面镜成像
B

20.（ 绍兴）图中人手持是一枚( )
A.凹透镜，可以矫正近视 B.凹透镜，可以矫正远视
C.凸透镜，可以矫正近视 D.凸透镜，可以矫正远视

D

21.（ 玉林）实验表白．凸透镜到物体距离不小于2倍焦距时，成倒立、缩小实像。运用这个原理可以制成
A放大镜 B.幻灯机 C.照相机 D. 投影仪
C
22．( 荆州)在“探究凸透镜成像规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接受到倒立、放大像，若保持凸透镜位置不变，将蜡烛和光屏位置对调一下，则在光屏上
A．无法成像 B．呈现正立、放大像
C．呈现倒立、放大像 D．呈现倒立、缩小像
D
23. （ ·龙东）下列光学器材不是应用凸透镜成像是

照相机 望远镜 自行车尾灯 放大镜
A B C D
C

24．（ ·昆明）在焦距为10cm凸透镜前25cm处放一支点燃蜡烛，那么在凸透镜另一侧光屏上可以得到是
A．烛焰倒立缩小实像 B．烛焰倒立放大实像
C．烛焰倒立缩小虚像 D．烛焰正立放大虚像
A

25.（ 日照）图7所示，a、b、c、d是距凸透镜不同样距离四个点，F为焦点。下列多种光学仪器成像原理和物体在不同样点时成像状况相相应，下列说法对旳是
图7

A. 照相机是根据物体放在d点时成像特点制成
B. 幻灯机是根据物体放在c点时成像特点制成
C.使用放大镜时成像状况和物体放在a点时成像状况相似
D.人眼看物体时成像状况和物体放在F点时成像状况相似
B

26.（ ·娄底） 某物体放在凸透镜前15cm处时，在另一侧光屏上得到了物体倒立、缩小实像，则该凸透镜焦距也许是
A.20cm B.15cm C.10cm D.5cm
D

27．（ 天津）图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃蜡烛放在光具座上a点，调节光屏位置，在光屏上得到烛焰清晰缩小倒立像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰像变小．则

A．凸透镜在a点左侧
B．凸透镜在b点右侧
C．蜡烛在a点时，物距不小于二倍焦距
D．蜡烛在b点时，像距不小于二倍焦距
AC
三、作图
1.（ 茂名）图12 所示，MN 为凸透镜主光轴，A为蜡烛，A’为蜡烛在光屏上所成像，根据凸透镜成像原理拟定凸透镜位置及其焦点，并将它们画出来。

四、实验
1．（ 安顺）图所示，在“探究凸透镜成像规律”实验中，依次将点燃蜡烛、凸透镜、光屏放在光具座上。

（1）要使像成在光屏中心，实验前，该如何调节凸透镜、光屏和烛焰；
（2）蜡烛在凸透镜2倍焦距外位置时，在凸透镜另一侧移动光屏，会在光屏上得到一种什么样像？
（3）如果凸透镜焦距为10cm，蜡烛到凸透镜距离为8cm，从光屏一侧透过凸透镜可以看到一种什么样像？
（4）实验中若在光屏上得到一清晰实像，当用黑色硬纸片遮住透镜上半部分，则所成像将会如何变化？
（1）同一水平直线上 （2）倒立、缩小、实像 （3）正立、放大、虚像 （4）亮度变暗

2．（ 广东）小王用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像规律。实验桌上既有A、B两个凸透镜，其中凸透镜A焦距为50cm，凸透镜B焦距为10cm。光具座上标尺刻度范畴图22。

（1）小王想探究凸透镜成像规律，应选择 凸透镜(选填“A’’或“B”)。
（2）小王在图22光具座上，不断变化蜡烛和透镜间距离，并移动光屏进行实验，所获得实验数据如右表所示。分析实验数据可知：
实验顺序
物体到凸透镜距离u/cm
光屏到凸透镜距离v/cm
光屏上像大小
1
60
12
缩小
2
30
15
缩小
3
20
20
等大
4
15
30
放大
5
12
60
放大
①从实验顺序2、3、4可以看出，当成实像时，物体到凸透镜距离越短，光屏上像大小就越 ；
②同一凸透镜，成实像时，像距v随物距u增大而 。
（3）你觉得小王同窗实验过程与否全面?请提出你见解(只需写出一种)。
答： 。
(1)B (2)大 减小 （3）小王同窗记录过程不够全面，由于她只记录了像大小，没有记录像正倒，因此她记录不够全面

3．（ 福州）（3分）小明在探究“凸透镜成像规律”时，所用凸透镜焦距是10cm。
（1）她将蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，发现不管如何移动光屏总找不到像，其因素也许是_________________________________。（写出一种即可）
（2）调节好后，当蜡烛和凸透镜距离为36cm时，可在光屏上得到倒立________实像；再将蜡烛向凸透镜接近部分，要获得清晰实像．光屏应_________（选填“接近”或“远离”）凸透镜。
(3分)(1)烛焰、凸透镜、光屏三者中心不在同一高度(或物距不不小于焦距)(答案科学合理即可) (2)缩小 (3)远离

4．（ 北京）小彤在探究凸透镜成像规律实验中，将焦距为10cm凸透镜固定在光具座上50cm刻线处，将光屏和点燃蜡烛分别放在凸透镜两侧，图13所示，为了找到烛焰清晰像，小彤应将光屏向 移动（选填“左”或“右”）。小彤将光屏移到某一位位置时，光屏上呈现烛焰清晰像，则该像是 像（选填“实”或“虚”）。小彤将点燃蜡烛移动到光具座上35cm刻线处，移动光屏可以再次在光屏上观测到烛焰清晰像，这一实验现象可以阐明 成像特点（选填“照相机”，“幻灯机”或“放大镜”）。

左 实 幻灯机
5.（ 滨州）（6分）在用焦距10cm凸透镜来探究凸透镜成像规律实验中，小刚将蜡烛、凸透镜、光屏依次放在光具座上，图所示。
（1）当把蜡烛放在光具座上图所示位置，点燃蜡烛，移动光屏，可在光屏上得到烛焰清晰倒立 实像（选填“放大“或”缩小“）。
（2）若遮住凸透镜下半部分，则烛焰在光屏上成像状况时 （选填“完整像”、“一半像”或“无法成像”）。
（3）若把图中凸透镜看作眼睛晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰像；若取下近视眼镜，则清晰像会成在“视网膜”
（选填“前面”或“背面”）。

（1）缩小 （2）完整 （3）前面
6.（ 聊城）（4分）某实验小组进行“探究凸透镜成像规律”实验：

（1）由图甲可知，该凸透镜焦距是_____________cm。
（2）实验时凸透镜和光屏高度已调好，但烛焰在光屏上像位置偏高，要想使像成在光屏中央，应调节蜡烛使烛焰向_____________（填 “上”或“下”）移动。
（3）图乙所示，若在光屏上（光屏未画出）得到清晰放大实像，则烛焰应在透镜左侧a、b、c、d四点中___________点，此成像规律应用在____________上（填一种器材名称）。
（1）15 （2）上 （3）c 投影仪（幻灯机、放映机）

7.（ 成所有）小明在“探究凸透镜成像规律”实验中使用了焦距为10 cm凸透镜。图18（甲）所示，当她将蜡烛和凸透镜距离调为28 cm时，移动光屏，在屏上可看到清晰倒立__________（填“放大”、 “缩小”或“等大”）实像。在此基本上，若要在光屏上得到清晰倒立、放大实像，应将蜡烛向 （填“接近”或“远离”）凸透镜方向移动，同步调节光屏和凸透镜之间距离。

（2）缩小（2分） 接近（2分）

8.（ 哈尔滨）（5分）某物理学习小组在研究“凸透镜成像规律”时，使用器材图．（凸透镜焦距是lOcm，刻度尺上标着点，相邻两点间距为10cm）

(l)实验前，蜡烛、凸透镜、光屏摆放和调节好规定是 ；
(2)凸透镜放在D点，当图中光屏上承办到烛焰倒立、放大、清晰像时，蜡烛应放在图中 ；
(3)保持凸透镜位置不动，在(2)实验基本上，想要在光屏上得到烛焰缩小、清晰像，接下来操作是 .
(1)蜡烛、凸透镜、光屏依次放在同始终线上（1分），烛焰、凸透镜、光屏中心在同一高度（1分）（或“烛焰、凸透镜、光屏中心大体在同始终线、同一高度上”得2分）
阐明：不写“依次”，在论述三者顺序时，体现出凸透镜在中间位置不扣分．
(2)B和C两点之间（或“在透镜左侧，距凸透镜lOcm至20cm之间”；“在透镜左侧，到凸透镜距离不小于l倍焦距，不不小于2倍焦距”）（1分）
(3)将蜡烛移到B点左侧（1分）（只要体现出B点左侧某一区域或某一点即可），并调节光屏位置（1分）．

9.（ 宿迁）图，两端开口圆筒内嵌一光学元件，在圆筒左侧中心轴上放一光源S，圆筒右侧中心轴上垂直固定一光屏。现左右移动圆筒，当圆筒左端面距离光源为a时，正好在光屏上成一清晰像;将圆筒向右水平移动距离b时，光屏上第二次浮现清晰像。则此光学元件是 ▲ 透镜，第二次所成像性质是 ▲ （填"放大"、"等大"或"縮小"〉、 ▲ （填"正立"或"倒立"〕实像.

凸 缩小 倒立

10．（ 泰州）小明和小华一起探究“凸透镜成像规律”，她们分别用f1=l5cm和f2=10cm凸透镜做实验，下表是她们记录部分数据
像性质
焦距f/cm
实验序号
物距u/cm
像距v/cm
倒立、缩小
15
①
40
23
②
35
27
10
③
40
13
④
35
14
（1）若以“透镜焦距为单位”进行比较，在成倒立、缩小像时：物距（u）和焦距（f）关系是　 　；像距（v）和焦距（f）关系是　 　．
（2）成倒立、缩小实像时：物距减小，像距　 　；若物距相似，焦距大，像距　 　．
（1）凸透镜成倒立、缩小实像时，u＞2f，2f＞v＞f．
（2）成倒立、缩小实像时：
由实验序号①和②（或③和④）得，焦距相等，物距减小，像距增大；
由实验序号①和③（或②和④）得，物距相似，焦距越大，像距越大．
故答案为：（1）u＞2f；2f＞v＞f；
（2）变大；越大．

11. （ 扬州）探究凸透镜成像规律：
（1）实验中浮现了图所示情形，要使像成在光屏中央，应将光屏向____________（上/下）调节。
（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、____________（放大/缩小/等大）实像，应用这个原理工作仪器有____________。
（3）在上述实验基本上，将蜡烛向远离透镜方向移动，要在光屏上得到清晰像则应将光屏____________（远离/接近）透镜，光屏上像____________（变大/变小/不变）

下 缩小 照相机 接近 变小

12.（ 呼和浩特）图所示，甲、乙分别是“探究平面镜成像特点”和“探究凸透镜成像规律”实验装置

（1）在甲实验中，珍珍同窗用左手将放在玻璃板前蜡烛点燃，发现玻璃板中“自己”是用 （选填“左”或“右”）手点燃蜡烛。
（2）在乙实验中，图中光屏上成有清晰像，像和蜡烛相比是 （选填“放大”或“缩小”）实像；如果将蜡烛逐渐向远离凸透镜方向移动，凸透镜位置不变，要想在光屏上得到清晰像，光屏应当向 （选填“接近”或“远离”）凸透镜方向移动。
（1）右（2）放大 接近

13.（ 包头）某同窗在探究凸透镜成像规律时，用图12所示装置在光屏上得到一种清晰像A ，接着她保持蜡烛位置不变，用另一种焦距为f/凸透镜替代本来焦距为f凸透镜并保持透镜位置不变，移动光屏使烛焰在光屏上成清晰像B，观测实验现象，她发现像B比像A变大了。
⑴根据上述实验可以鉴定f/和f大小关系是 。
⑵在光屏上得到清晰像B后来，保持透镜位置不变将光屏向右移动一小段距离，为在光屏上得到清晰像，蜡烛应向 移动。
⑶由实验可知：当用变焦照相机拍照时，如果想使被拍摄景物像变大些，应调节相机焦距变 些。

⑴f/＞f ⑵右（或透镜） ⑶大

14.（ 泉州）（5分）下面是小明探究凸透镜成像规律实验过程，请你和她一起完毕这项探究：
（1）小明将透镜正对太阳光，在透镜另一侧得到一种最小亮点F（图14所示）；该凸透镜焦距f= cm； 将一支高1.5 cm发光棒放在`凸透镜前30cm处，移动光屏可以得到一种 、 实像。
（2）把该发光棒立于凸透镜前，在光屏上成了3 cm高像，物体离凸透镜距离也许是 （ ）
A．9 cm B．12 cm C．18 cm D． 27 cm
图14

⑴ 12cm 倒立 缩小 ⑵ C
