PIX12操作指导书PPT.ppt

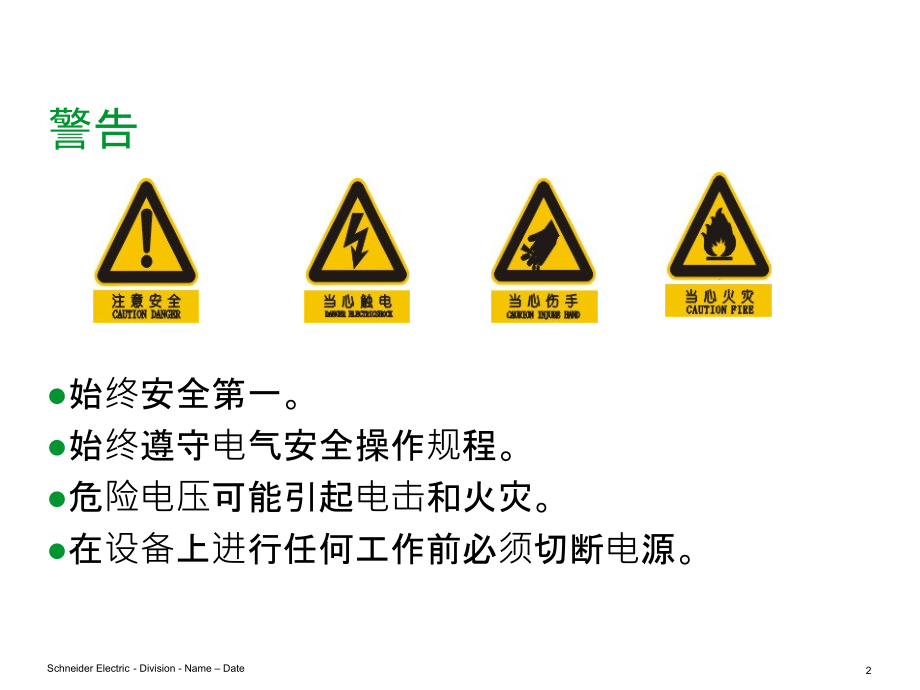

Schneider Electric,#,First level,Second level,Third level,Title,-Division-Name Date,PIX12,型铠装式,金属封闭开关设备操作,/,维护,/,检修指导书,警告,始终安全第一。,始终遵守电气安全操作规程。,危险电压可能引起电击和火灾。,在设备上进行任何工作前必须切断电源。,目录,总则,.4,使用范围,.5,标准和规范,.6,技术数据,.7,开关柜结构,12,开关柜操作,26,开关柜的联锁,.,39,总则,开关设备只能安装在适合电气设备工作的户内场所，确保由专职的工作人员来操作、维护、检修。,必须保证现场电气设备的联锁条件和工作规程的适用性和安全性。,有关本开关设备的一切操作、维护、检修都要遵守本指导书的规定。,专职人员应对所有影响工作安全的事项负责，正确管理、操作、维护本设备，如有疑问请向本公司咨询。,使用范围,本指导书使用于额定电压,3.6/7.2/12KV,，频率为,50HZ,的,PIX,型铠装式金属封闭开关设备。,本指导书为专职人员日常的巡检和定期的维护提供参考，有助于正确的检测、分析判断故障并且迅速有效的解决和处理。,培训目的；使用户了解我司产品基本操作、基本维护和保养。,针对人员；用户和盘厂人员。,标准和规范,GB1984-2003,交流高压断路器,GB/T3906-1991 3-35KV,交流金属封闭开关设备,GB50150-1991,电气装置安装工程电气设备交接试验标准,GB/T11022-1999,高压开关设备和控制设备标准的共用技术要求（,IEC60694:1996),DL/T404-1997,户内高压开关柜订货技术条件。,155083.1165,国家电网公司电力安全工作规程,PIX,开关柜技术数据,所有技术参数均按型式试验数据所得，非理论计算值。,断路器技术数据,所有技术参数均按型式试验数据所得，非理论计算值。,断路器机械特性参数,序号,名,称,单位,绝缘外壳及敞开式,全固封,50kA,及,/,或,3150A,其它电流,50kA,及,/,或,3150A,其它电流,1,触头开距,mm,8,10,10,13,10,13,10,13,2,超行程,3.5,4,4,5,2.5,4,3,5,3,平均合闸速度,m/s,0.7,1.0,0.9,1.3,0.8,1.2,0.8,1.2,0.8,1.4,0.9,2.0,0.9,2.0,0.9,2.0,4,平均分闸速度,5,三相触头分、合闸同期性,m,2,6,额定合闸时间,45,63,45,70,7,额定分闸时间,35,53,30,60,8,触头合闸弹跳时间,2,a,9,分闸反弹幅值,mm,2,10,触头允许磨损厚度,3.5,11,储能时间,s,4,12,注：平均合闸速度为动、静触头刚合前,25%,行程的平均速度。平均分闸速度为动、静触头刚分后,50%,行程的平均速度。,a,对于出口项目，触头合闸弹跳时间,4ms,。,断路器的电磁铁和电机的消耗功率,ESW,型接地开关技术数据,开关柜结构,1,：泄压装置,2,：外壳,3,：分支小母线,4,：母线套管,5,：主母线,6,：静触头装置,7,：静触头,8,：电流互感器,9,：接地开关,10,：接地主母线,11,：装卸式隔板,12,：隔板（活门）,13,：二次插头,14,：断路器手车,15,：可抽出式水平隔板,16,：接地开关操作机构,17,：电缆室护板,18,：加热装置,19,：底板,A,：母线室,B,：,断路器,室,C:,电缆室,D,：,低压,室,低压室,带电指示,就地,/,远方,转换开关,断路器分,合闸开关,接地刀分合,闸状态指示,断路器分合,闸状态指示,断路器位置,状态指示,低压室面板,低压室,低压室结构,端子固定支架,升降固定螺栓,二次线接,地铜排,端子固,定支架,二次元器件,固定网版,低压室,低压室主要元器件,照明行,程开关,照明灯,继电器,微型开关,二次端子,电度表接线盒,电度表支架,主母线室,母线室泄压板,绝缘护罩,分支母线,穿墙套管,主母线,主母线室主要元器件,主母线室,单“,D,”型母线连接方式,断路器室主要元器件,断路器导轨,水平隔板,活门,航空插座,航空插头,闭锁装置,活门驱动装置,二次电缆封板,活门拉杆,断路器室,断路器室,断路器室活门驱动装置,温湿度传感器,活门驱动装置,断路器室,静触头盒和静触头,活门处于打开状态,静触头盒,静触头,静触头盒罩盖,电缆室,电缆室前视,过电压保护器,零序电流互感器,接地刀和电缆室门闭锁装置,一次接地铜排,传感器,一次电缆,连接铜排,绝缘护罩,电缆室,电缆室后视,照明灯,电流互感器安装板,静触头盒,接地刀,断路器从运行位置转到试验,/,检修位置的操作,观察仪表室门断路器分闸状态指示灯为“绿色”。,通过断路器室门观察窗手车面板分合闸指示为绿色。,确认断路器处于分闸状态,断路器面板分闸指示,断路器面板分闸指示,断路器从运行位置转到试验,/,检修位置的操作,将操作把手插入操作孔，逆时针摇动手柄将断路器,手车要到试验位置。,手柄摇不动，有明显的机械制动,。,仪表室门手车位置指示灯为,”,绿色,”,。,手车位置指示,断路器从运行位置转到试验,/,检修位置的操作,打开断路器室门。,掰开航空插头的扣板，拔出航空插头将插头挂在手车面板的固定螺栓上。,断路器从运行位置转到试验,/,检修位置的操作,服务手车上的四个手轮用来调整手车的高度，保证手车平面和断路器室水平隔板保持在一个平面。,手车锁在开关柜后，手车的手杆应处于右侧极限位置。,将服务手车前部定位锁插入水平隔板插孔并锁定在开关柜上,向后拉手车确定手车是否锁定。,手车的手轮调整手车高度,手车的手杆,断路器从运行位置转到试验,/,检修位置的操作,向内侧移动断路器手车横梁上,定位手柄，将断路器手车 移,动到转运小车上并确定断路器,手车定位、锁紧。,向左侧拉服务手车上的手杆，解开服务手车和开关柜的联锁。将服务手车从开关柜上移开，放置到安全位置。,活门处于自然关闭状态,.,断路器从检修位置转到,试验,位置的操作,确认断路器室内清洁、卫生、无异物。,确认接地开关处于分闸状态。,确认活门处于关闭状态。,将断路器手车移入开关柜的试验位置。手车到位后其横梁定位销把手应处,于外侧极限位置。,将航空插头插到插座上，压下扣板使航空插头完全置入插座内。,关上断路器室门；确认接地刀处于分闸状态，且联锁滑片复位,.,断路器从,检修,位置转到试验位置的操作,接地开关分闸后闭锁机构的正常位置,压下航空插头扣板,断路器手车由试验位置转运行位置的操作,插入手车手柄，顺时针把断路器手车摇到运行位置。,到位时手柄有明显的机械制动。,观察手车位置指示灯为“红色,”,。,注意；取手柄时用手握住手柄插孔出处用力直,拔出，不可左右摇动手柄防止手车位置移动,。,接地开关合闸操作,确认电缆室门关闭。,确认断路器处于试验位置或检修位置。,压下接地开关联锁滑片，插入接地开关操作手柄，顺时针旋转,180,度，合上接地开关。,接地开关合闸操作,取出接地开关操作手柄时，用手握住操作手柄端部直接拔出。,接地开关合闸过程中，能够听到开关弹簧机构动作的撞击声。,开关状态可以从低压室面板指示灯、接地开关操作孔指示器及接地开关主轴分合闸指示牌看到其合闸状态。,接地开关合闸状态指示,合闸后联锁滑片处于操作孔的最下端,接地开关分闸操作,确认柜内清洁、无异物。,确认电缆室门关闭,锁紧。,插入接地开关操作手柄，逆时针旋转,180,度，打开上接地开关。,接地开关分闸操作,取出接地开关操作手柄时，用手握住操作手柄插孔处直接取出。,接地开关分闸过程中，能够听到开关弹簧机构动作的撞击声。,开关状态可以从低压室面板指示灯、接地开关操作孔指示器及接地开关主轴分合闸指示牌看到其分闸状态。,接地开关分闸状态指示,分闸后闭锁滑片处于操作孔上端,开关柜的联锁,只有手车处于试验位置或工作位置时断路器才能分、合闸。,断路器处于合闸状态时，手车不能摇进、摇出。,断路器手车只有在试验位置时，航空插头能够拔出，手车在工作位置或中间位置航空插头被锁定，不能拔出。,开关柜的所有操作必须满足其联锁条件,开关柜的联锁,接地开关合闸时，断路器手车不能由试验位置摇到工作位置。,断路器合闸时，断路器手车不能摇进、摇出。,接地开关分闸状态时，电缆室门无法打开或关闭。,操作接地开关分、合闸时，断路器只能处于试验位置或移出柜外，电缆室门必须关闭、锁紧。,接地开关和电缆室门的闭锁轴销,开关柜的联锁,接地开关带闭锁电磁铁时，只有当控制电源投入，高压侧不带电时，闭锁电磁铁吸合，才可以操作接地开关。,电缆室门带闭锁电磁铁时，只有当控制电源投入，高压侧不带电时，闭锁电磁铁吸合，才可以打开电缆室门。,闭锁电磁铁,闭锁电磁铁,开关柜操作出现的异常现象判断和处理办法,异常现象,原因,处理方法,手车无法从试验位置摇到工作位置,1,；手车横梁定位销未到位,2,；断路器处于合闸状态。,3,；接地开关未分闸。,4,；手车位置闭锁电磁铁,Y0,未 吸合。,5,；活门没有打开,1,；将定位销复位。,2,；将断路器分闸。,3,；将接地开关分闸。,4,；检查原因或更换,Y0,。,5,；检查活门驱动机构。,手车无法从工作位置摇到试验位置,1,；断路器是否分闸。,2,；手车位置闭锁电磁铁,Y0,未吸合。,1,；将断路器分闸。,2,；检查原因或更换,Y0,。,接地开关滑片不能压下,1,；手车是否在试验位置或柜外。,2,；闭锁电磁铁为吸合。,1,；将手车摇到试验位置或,移到柜外。,2,；检查原因或更换电磁铁。,接地开关分闸后滑片不能弹回原位,接地开关传动轴没有完全到位。,插入操作手柄，逆时针旋转到极限位置，拔出手柄后分闸的机械指示处于操作孔的正下方。,开关柜操作出现的异常现象判断和处理办法,异常现象,原因,处理办法,电缆室门无法关闭或打开,接地开关是否合闸或传动轴合闸后未到位。,合上接地开关且使操作手柄顺时针至极限位置后在拔出手柄。,断路器无法电动合闸,1,；控制电源是否送上。,2,；断路器航空插头是否插上。,3,；手车是否处于试验位置或,工作位置。,4,；断路器是否储能。,5,；合闸闭锁电磁铁,Y1,没有吸合。,6,；合闸脱扣器没有吸合。,1,；投入控制电源。,2,；插上航空插头。,3,；将断路器完全摇到试验,位置或工作位置。,4,；断路器储能。,5,；检查电源或更换,Y1,。,6,；检查电源或更换合闸脱扣器。,断路器无法电动分闸,1,；控制电源没有投入。,2,；分闸脱扣器未动作。,1,；送上控制电源。,2,；检查电源是否正常或更换,分闸脱扣器。,开关柜维护项目和周期,PIX,型,开关柜作为接受和分配电能之用，具对电路进行控制、保护和检测功能。配,HVX,真空断路器和固定式负荷开关等装置，具有可靠的联锁装置，运行安全可靠，检修维护方便。,维护检修工作必须有专职人员执行。他们熟悉开关柜，重视,IEC,和其它技术机构规定的相关的安全规程。开关柜检修时，最好在我司技术人员指导下进行。,
