SAP试点项目

传输管理系统配置手册

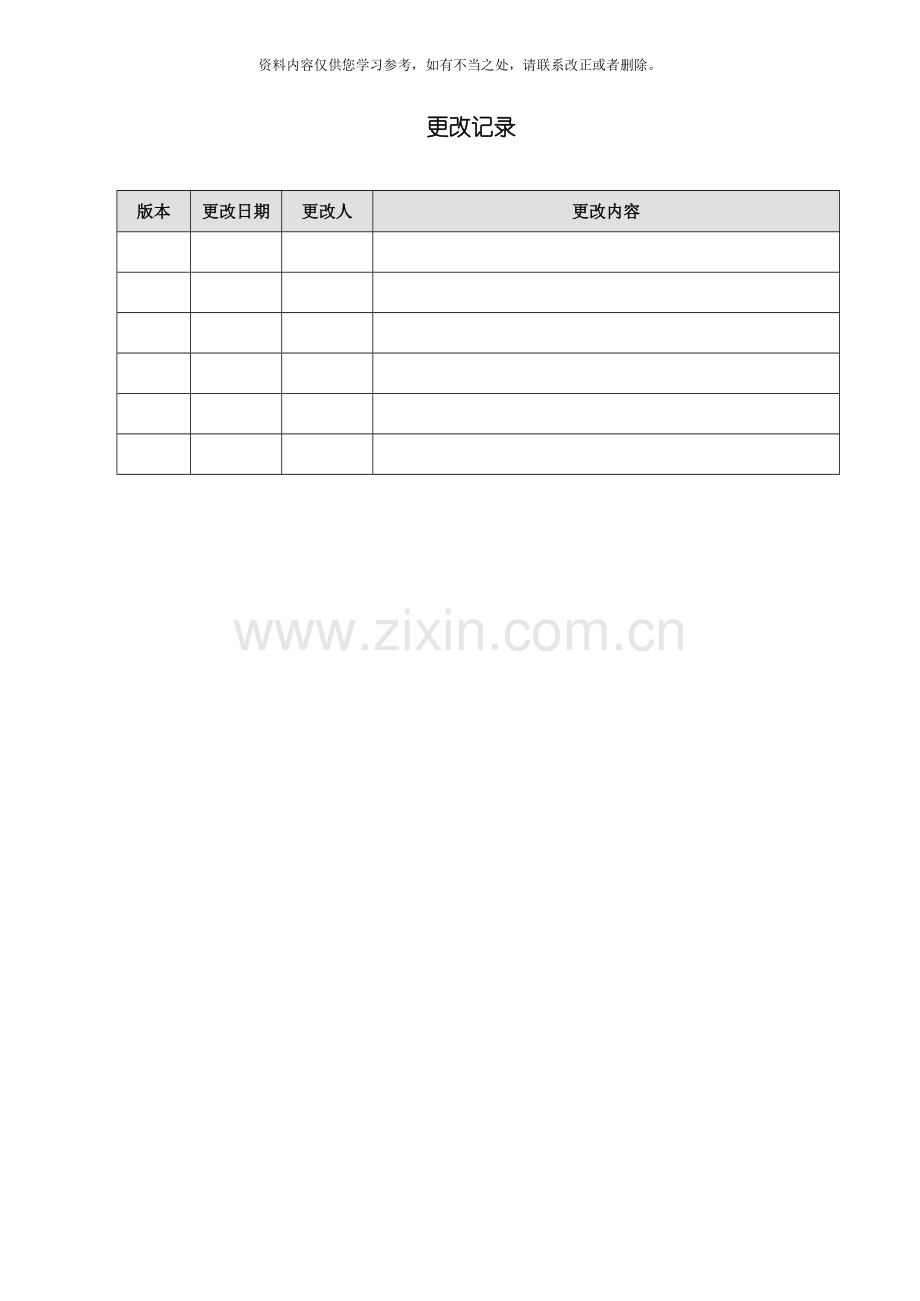

更改记录

版本
更改日期
更改人
更改内容

目录

1 目的 4
2 TMS概述 4
3 具体操作 4
3.1 创立传输域控制器( Create domain controller) 4
3.2 添加新系统到已存在的传输域 6
3.3 建立传输路径 12
4 相关概念 14

1 目的
本文用于描述如何在SAP系统中进行传输管理系统( TMS) 的配置, 包括传输域的创立和传输路径的设定。
2 概述
安装SAP R/3系统后, 由于以下的原因需要配置Transport Management System( TMS) :
l 创立开发类
l 创立可传输的请求
l 导入传输请求
l 根据你的计划在R/3系统之间安装全局传输系统
l 在R/3系统之间传输client
TMS( 传输管理系统) 的作用是集中配置更改传输系统( CTS) 。如果TMS配置不一致, 就不能创立传输请求。你能够创立象本地修改请求一样的请求。这意味着虽然你的请求类型是定制的或工作台上的, 你也不能释放她们以创立数据和生成文件。你只能释放对象锁, 但没有任何传输到另外一个系统。
在SAP R3系统安装完成后, 需要进行一系列的配置: 安装语言包、 安装PATCH、 创立逻辑系统、 集团拷贝等, 这些操作在后台都是以CR的方式来导入实现, 因此, 必须首先进行传输管理系统的配置。
SAP要求, 在系统实施的过程中, 其Landscape需要分三部分: 开发系统( Dev) , 测试系统( QAS) 和生产系统( PRD) 。在各个系统中, 我们能够创立不同的Client执行不同的任务。
l DEV: 开发系统的作用是进行Customazing配置, 在配置前进行一些测试。按照SAP的标准, 在DEV系统中, 应该是尽量避免有客户数据的。在开发完成后, 所有正确的配置应该传送到测试系统中进行测试。其中, CUST Client就是用来开发的, 而Test Client是用于预先测试, SAND则又被称为playground。
l QAS: 测试系统的作用就是在Client QTST中测试开发系统所做的配置是否正确。为了完成测试, 应该在这个系统中输入少量客户数据。如果测试的结果是某项配置没有达到目的, 应该返回开发系统修改后再进行测试, 如此循环直到配置完成。当然, 由于有了数据, 对客户的培训也能够在这个系统的另一个Client TRNG来完成。
l PRD: 生产系统完全就是为了生产, 当然, 为了保证系统的安全, 需要生产系统非常干净, 除了生产用的Client PROD没有任何无关数据。
在标准的三系统环境下, 一般选择生产系统作为传输域控制器。当前生产机尚未到位, 只有TRA、 D26、 Q26这三个系统, 因此选择Q26作为域控制器。下面以Q26系统作为传输域控制器, 建立该系统与D26、 P26之间的传输配置。
3 具体操作
3.1 创立传输域控制器( Create domain controller)
1) 用帐户sap* 登陆到Q26的client 000
2) 运行事务码STMS: 在传输管理系统创立之前, 会弹出如下界面, 在打开的界面内填上适当的描述信息后, 直接按保存退出即可。

3) 创立完成后, 显示介面如下:
提示传输域的名称是DOMAIN_Q26
提示当前登录到了域控制器

3.2 添加新系统到已存在的传输域
在配置了一个SAP系统作为传输域控制器后, 能够将其它的系统都添加到该传输域中。在这里, 我们已经有了TRA和D26系统, 需要将其加入到传输域DOMAIN_Q26中。以D26的配置为例, 操作如下(TRA系统的操作方法相同):
1） 使用帐号DDIC登录D26系统 CLIENT 000, 运行事务代码STMS, 在传输管理系统创立之前, 弹出窗口 TMS: 配置传输域 。在说明中填写对D26系统的说明信息:

2） 选择: 其它配置, 在下面的对话框中, 输入目标主机和传输域控制器的系统号, 保存输入:

点击保存后, SAP系统会自动执行以下动作:
l 创立用户TMSADM;
l Generates The RFC destinations required for the TMS;
l 发送地址数据给域控制器;
l 给域控制器发送配置传输控制程序需要的profile参数;
保存操作完成后, 显示界面如下, 表明D26系统当前正等待被加入到传输域DIMAIN_Q26中。

3） 选择如下菜单:

能够看到D26的状态为, 表示它正等待被加入

4） 重复1)—3), 把TRA系统也加入到传输域DOMAIN_Q26中
5） 用帐户DDIC登录Q26系统Client 000, 运行STMS, 进入 system overview界面:

能够看出, TRA和D26系统都为等待加入状态。选中D26, 然后选择如下菜单:

弹出窗口提示是否将D26加入到域中, 确认:

同样的方法把TRA系统也加入进来。

保存:

加入完成后, 显示如下:

现在这个SAP系统包含传输域中所有其它SAP系统的必须信息.同时,新SAP系统的地址数据被送到其它的SAP系统,而且SAP系统也被输入传输控制程序的传输profile中。
3.3 建立传输路径
1) 账户DDIC登录Q26 Client 000, 运行STMS, 选择进入传输路径配置界面

4 配置虚拟系统及传输路由
在系统初期阶段, 只有一台开发服务器, 测试和生产机尚未到位的情况下, 为使在开发系统的各种配置能够在以后正确传输到测试和生产机, 能够根据最终的系统配置情况, 先创立虚拟系统及传输路径。
4.1 创立虚拟系统
1) 运行事务代码STMS, 点击界面上的按钮:

2) 屏幕上列出了系统中现存的SYSTEM及其类型、 状态:

3) 选择如下菜单创立虚拟系统:

4) 在弹出窗口中, 输入要创立的虚拟系统的名称和描述信息:

点击保存后退出, 则返回到初始界面, 能够看到新的系统列表:

4.2 配置系统传输路由
1) 运行事务代码stms, 点击查看系统传输路由配置情况:

2) 系统传输路由编辑界面: 该图形界面上半部分列出了已经定义但未加入传输路由的实际和虚拟系统图标, 下半部分是已经配置的系统之间传输路由的图形化示意。在未配置系统传输路由时, 下半部分为空白:

如果看到的是类似如下的文字界面, 能够点击按钮切换到上面的图形编辑界面:

3) 选择如下菜单, 创立标准的三系统传输路由:

4) 在弹出窗口中输入开发系统、 测试系统和生产系统对应的系统标识, 确认退出:

5) 界面上显示出了三系统及其传输路径示意图:

6) 保存退出, 完成系统传输路由的创立。
完成以上配置后, 所有在ER1系统产生的CR, 都会把传输路径指向QAS系统。
5 相关概念
1) 开发类(Development Class).
开发类可简单理解为逻辑上相关的一组ABAP对象, 在将来传输时将使用同一传输层。实际上开发类本身也可看做是一个ABAP对象, 可使用SE80建立。
$TMP是本地开发类, 属于此开发类的任何ABAP对象(包括自定义的表, 编写的程序等都只能在Client做测试用而不能被传输到其它Client。
包现在被用来代替开发类。
2) 包(Package)
相关的ABAP对象被组合在一个包内, SE16: TADIR可看到被分配到某包的所有的ABAP对象, 包决定了这些对象的传输层。
所有的包被存在表TDEVC中, 建立包可使用SE80或直接使用SM30: V_TDEVC。
包作为开发类的替代和前身有这么几个加强特征:
l 包可嵌套使用(这点类似Java package)
l 包内可包含最多本包中可见的对象, 这些对象在包外不可见。这点类似私有对象(Private object), 在OOP中也很常见。
l 包可为包接口定义使用访问授权
l 一般自定义包必须是Y或Z前坠, 这点和其它ABAP对象相同(包其实也可看做ABAP对象)。其它一些包前坠 A-S, U-X表示SAP标准包, T私有测试包, $本地临时包, /***名字空间前坠。
3) 传输层(Transport Layer)
传输层决定包内对象是分配给本地还是可产生传输请求。一般, 开发系统都被分配了一个标准的传输层, 当包被建立时, 它就被分配了一个标准传输层, 包内对象也立即自动获得相关传输属性。
相关IMG配置使用的是标准的传输层。
一般由basis使用Tcode : STMS配置传输管理系统维护传输层和路由。
下图显示的是从DVU开发的程序传输到QAS和PRD的传输路由。在图中, 程序在DVU server的client 210、 100开发后被传输到QAS Client 310测试。成功后被分别传入PRD Client 800、 810和820。

4) 传输请求
程序是究竟保存在server的什么地方?程序是如何在不同client和server之间进行传输的?要明白这问题,首先让我们看看什么是传输程序和传输控制程序。
传输控制程序TP和R3TRANS传输程序: R3TRANS被用来实现SAP各Client间的数据传输和不同版本迁移; TP传输控制程序根据传输参数(Transport Profile)调用R3TRANS传输程序。
传输控制程序 tp
Tp是控制SAP系统和更新SAP版本的。作为一个控制程序, tp使用一些特别的程序以完成完整的传输。Tp经常被别的程序调用, 如: Change and transport system (CTS)、 Transport management system (TMS)、 Upgrade control program R3up。Tp支持在UNIX和WindowsNT之间的传输网络。
R3trans 程序
SAP传输程序R3trans用来传输SAP系统之间的数据以及不同SAP版本之间迁移。然而, R3trans一般是被其它的程序调用, 特别是tp和R3up( upgrade control program )。总之, 只是在例外情况中才需要直接使用R3trans, 除此以外也不被支持直接使用。R3trans文档没有描述正常的传输过程, 可是在正式的工具和方法不足的情况下提供了帮助。
Transport profile (TPPARAM, TP_.PFL)
Transport profile是程序tp的全局参数文件, 它被SAP系统用Transport management system(TMS)管理。Profile在传输目录/usr/sap/trans/bin里。Profile名字对应tp_xxx.PFL, 其中xxx是配置在TMS中的传输domain的名字。(如tp_DOMAIN_Q26.PFL)。传输profile包含以下信息: 从不同目标系统来的数据库、 描述传输频率的参数、 系统维护的其它信息。
在传输profile中不是以"#"为前导的行都包含一个参数定义。Profile中各种参数类型如下:
l 全局(网络中的所有SAP系统)
l 本地(只一个SAP系统)
l 依赖于操作系统的
l 依赖于数据库的
如果参数没有指定值, SAP系统就会用缺省的值。全局参数覆盖缺省值, 本地参数覆盖全局参数。因此, 你能为除某个特定系统外指定一个参数值, 为这个特定的系统指定一个不同的值。用-D指定的transport file中的参数无效。
