《园林工程》-项目2子项目1竖向设计(课堂PPT).ppt

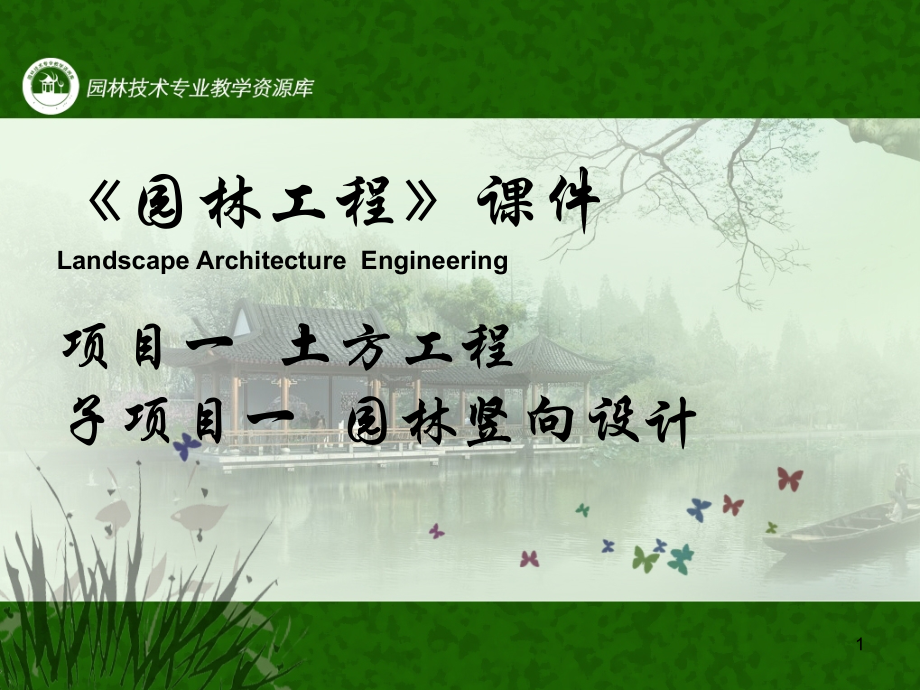

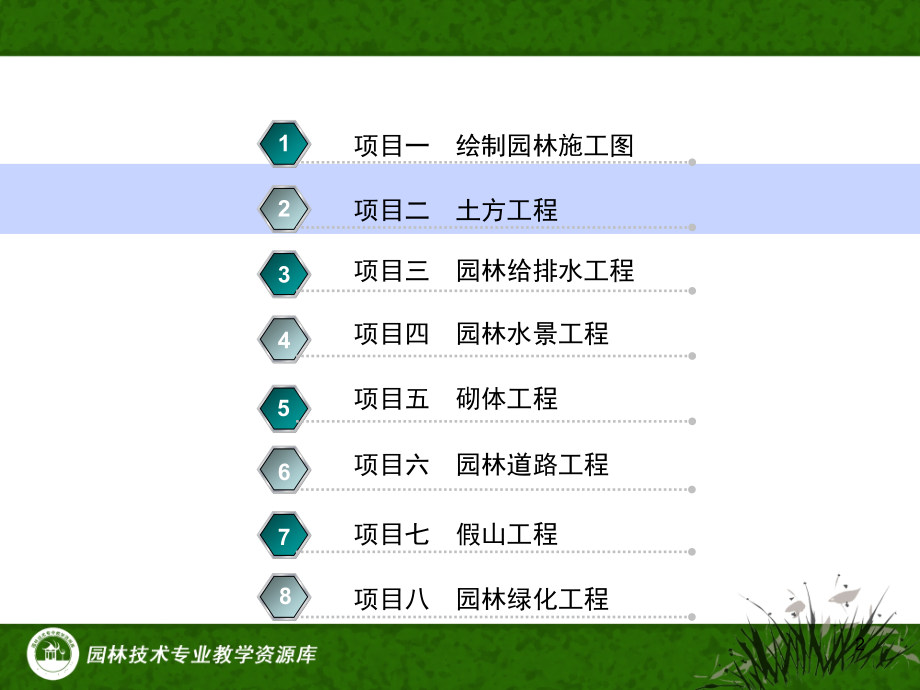

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,园林工程课件,Landscape Architecture Engineering,项目一 土方工程,子项目一 园林竖向设计,1,项目二 土方工程,1,2,3,4,5,项目一 绘制园林施工图,项目三 园林给排水工程,项目四 园林水景工程,项目五 砌体工程,项目六 园林道路工程,项目七 假山工程,项目八 园林绿化工程,5,6,7,8,2,项目二 土方工程,子项目一 园林竖向设计,子项目二 土方量计算,子项目三 园林施工,3,子项目一 园林竖向设计,竖向设计的方法主要包括,等高线法、断面法、模型法,。其中，等高线法最常用。,项目二 土方工程,工作任务一：用等高线法设计自然地形,工作任务二：用断面法设计地形,工作任务三：用模型法设计地形,理论知识一：等高线的概念和性质,理论知识二：地形的类型与造景特征,理论知识三：园林用地的竖向设计,4,工作任务一：用等高线法设计自然地形,一、任务分析,在之前收集到的,“,施工总平面图,”,基础上，完成,“,地形设计施工图,”,。采用,“,等高线法,”,设计自然地形。,项目二 土方工程,22.5,22.3,22.1,21.9,5,二、实践操作,1改变地形的坡度,i=h/L,式中,i,坡度（,%,）；,h,高差（,m,）；,L,水平间距（,m,）。,L,h,坡度标注法示意,项目二 土方工程,6,2平垫沟谷,在园林建设中，有些沟谷地段须垫平。平垫这类场地的设计可用平直的设计等高线和拟平垫部分的同值等高线连接。其连接点就是不挖不填的点，也叫,“,零点,”,。相邻的零点与零点的连线称,“,零点线,”,。零点线所围合的范围也就是垫土的范围。,项目二 土方工程,7,3削平山脊,将山脊削平的设计方法和垫平沟谷的方法相同，只是设计等高线所切割的原地形等高线方向正好相反,项目二 土方工程,8,4平整场地,园林中的场地包括铺装广场、建筑地坪及各种文体活动场地和平缓的种植地段，如草坪、较宽的种植带等。,非铺装场地对坡度要求不那么严格，目的是将坡度理顺，而地表则任其自然起伏，排水畅通即可。,铺装地面的坡度则要求严格，各种场地其使用功能不同对坡度的要求也各异。通常为了排水，最小坡度5,，一般集散广场坡度在1%7%。这类场地的排水坡度可以是两面坡、三面坡、四面坡，这取决于周围的环境条件。,项目二 土方工程,9,项目二 土方工程,5挖池推山，改造地形,运用等高线可表示出原地形和改造后地形的情况，确定设计地形的形状、高程和坡度，为进一步的土方量计算提供必要的数据资料。,等高线法在自然山水园的地形改造中运用最为普遍。,10,子项目一 园林竖向设计,项目二 土方工程,工作任务一：用等高线法设计自然地形,工作任务二：用断面法设计地形,工作任务三：用模型法设计地形,理论知识一：等高线的概念和性质,理论知识二：地形的类型与造景特征,理论知识三：园林用地的竖向设计,11,工作任务二：用断面法设计地形,一、任务分析,用许多断面表示原有地形和设计地形的情况的方法称断面法，此法的优点是便于计算土方量和比较直观。,断面法表示了地形按比例在纵向和横向的变化，也可以说明地形上地物的相对位置和室外标高的关系；说明景观在垂直空间上的效果。,项目二 土方工程,12,二、实践操作,1选择断面,断面可以选择园林用地具有代表性的轴线方向，也可以沿在地形图上绘制的方格网线的方向:,纵断面图横断面图。,项目二 土方工程,13,二、实践操作,2绘制断面图,(1)断面图的纵向坐标为地形与断面交线上各点的标高。,(2)断面图在地形设计中的表示方式有三种，可用于不同场合。,(3)在各式断面图上也可同时表示原地形轮廓线，原地形轮廓线用虚线表示。,项目二 土方工程,（a）断面图,（b）断立面图,（c）断面透视图,14,项目二 土方工程,断面法一般不能全面反映园林用地的地形地貌，当断面过多时，这种方法既繁琐，又容易混淆。因此，一般仅用于要求不高且地形狹长地段的地形设计及表达，或将其作为设计等高线法的辅助图，以便较直观地说明设计意图。,15,子项目一 园林竖向设计,项目二 土方工程,工作任务一：用等高线法设计自然地形,工作任务二：用断面法设计地形,工作任务三：用模型法设计地形,理论知识一：等高线的概念和性质,理论知识二：地形的类型与造景特征,理论知识三：园林用地的竖向设计,16,工作任务三：用模型法设计地形,模型法是很多工程中特别是较大型的工程中常用的表现手法，其优点是直观、具体、一目了然。但制作费工费时，且投资较多。,项目二 土方工程,17,工作任务三：用模型法设计地形,1准备材料,常用的材料主要有塑料制品、玻璃、木材、金属、纸板、纸黏土、油泥和绿地粉粘结剂等。,2制作底盘,通常用木质板材(如轻型板，三合板，多层板)或塑料板材等材料按模型的大小切割成型(一般为矩形)作为整个模型的支撑或基础。,3制作地形主体,(1)切割板材。将板材(吹塑纸、泡沫板、厚纸板或其他板材)按每条等高线的形状大小模印后切割裁剪，并顺序编号。,(2)固定板材。由下向上按图纸用粘结剂逐层粘叠固定。单层板材厚度不足等高距尺寸时，可增加板材层数或配合使用不同厚度的板材。,项目二 土方工程,18,4加工修饰地表,(1)当板材间粘结牢固并经修整后，用橡皮泥在上面均匀敷抹，按设计意图捏出皱纹，使其形象自然。通常用不同色彩的橡皮泥分别表示不同地形地物，如土黄色表示土山，用绿色表示草地，用淡蓝色表示水体等。,(2)用黏土填充各相邻等高面板材间台阶状空隙使成斜坡，并敷抹成型；待黏土干燥后用胶水或白乳胶均匀涂刷。最后选用适宜色调的绿地粉拌和铺撒。铺撒绿地粉时可以根据山的高低及朝向做些色彩变化，表示水面则用刷喷蓝色油漆或粘贴蓝色及时贴等方法。,工作任务三：用模型法设计地形,项目二 土方工程,19,工作任务三：用模型法设计地形,项目二 土方工程,20,工作任务三：用模型法设计地形,项目二 土方工程,21,子项目一 园林竖向设计,项目二 土方工程,工作任务一：用等高线法设计自然地形,工作任务二：用断面法设计地形,工作任务三：用模型法设计地形,理论知识一：等高线的概念和性质,理论知识二：地形的类型与造景特征,理论知识三：园林用地的竖向设计,22,理论知识一：等高线的概念和性质,等高线,是一组垂直间距相等、平行于水平面的假想面，与自然地形相剖切后所得到的交线在水平面上的投影,项目二 土方工程,23,1在同一条等高线上的所有点高程都是相等的。,2每一条等高线都是闭合的。,项目二 土方工程,22.5,22.5,24,3等高线的水平间距的大小，表示地形的缓或陡。,项目二 土方工程,25,4等高线一般不相交或重叠，只有在悬崖处等高线才可能出现相交情况。,项目二 土方工程,26,5等高线在图纸上不能直穿或横过河谷、堤岸和道路等。,项目二 土方工程,27,凡尔赛宫平地创造开阔的视野,项目二 土方工程,理论知识二：地形的类型与造景特征,一、平地与造景设计,平地结合轴线形成气势,平地创造的市政广场,28,项目二 土方工程,平面：平地创造的恢宏的气势,29,项目二 土方工程,鸟瞰：平地创造的恢宏的气势,30,项目二 土方工程,平面：平地上的空间划分,31,项目二 土方工程,鸟瞰：平地上的空间划分,32,项目二 土方工程,二、坡地与造景设计,缓坡草地解决地面排水,坡地创造多层次的植物配置,33,三、山地与石山地的造景设计,项目二 土方工程,山地点缀桥、台、瀑布,34,石山适合抗性好的植物,35,理论知识三：园林用地的竖向设计,一、竖向设计的概念,竖向设计:,是指在一块场地上进行垂直于水平面方向的布置和处理。,园林用地的竖向设计:,就是园林中各景点、各种设施及地貌等在高程上如何创造高低变化和协调统一的设计。,项目二 土方工程,36,二、竖向设计的原则,1利用为主，改造为辅,2因地制宜，追求天趣,3就地取材，降低成本,4填挖结合，土方平衡,项目二 土方工程,37,三、竖向设计的内容,1地形设计,内容包括：山水布局、峰、峦、坡、谷、河、湖、泉、瀑等地貌小品的设置，以及它们之间的相对位置、高低、大小、比例、尺度、外观形态、坡度的控制和高程关系等。,项目二 土方工程,公园地形设计,38,项目二 土方工程,平面：雕塑式地形设计,39,项目二 土方工程,鸟瞰：雕塑式地形设计,40,2园路、广场、桥涵和其他铺装场地的高程设计,一般是在图纸上应以标高、设计等高线等表示出道路、广场等的高程、纵横坡坡度和坡向与桥梁连接处及桥面的标高。,项目二 土方工程,图纸标出标高,41,项目二 土方工程,广场高程设计有利于水体的排除,42,3、建筑和其他小品的高程设计,园林建筑以及园林小品应考虑其地平标高与周围环境的高程关系。,项目二 土方工程,场地标高,小品标高,小品竖向突出,43,4、植物种植点的高程设计,不仅考虑植物种植在高程上的变化，还要充分考虑为不同的植物生长创造不同的生活环境条件。如八角金盘。,项目二 土方工程,不同的水深适合不同的植物,44,5、地表排水设计,一般规定无铺装地面的最小排水坡度1%，而铺装地面则为5,。,项目二 土方工程,铺装排水到就近水体,45,46,
