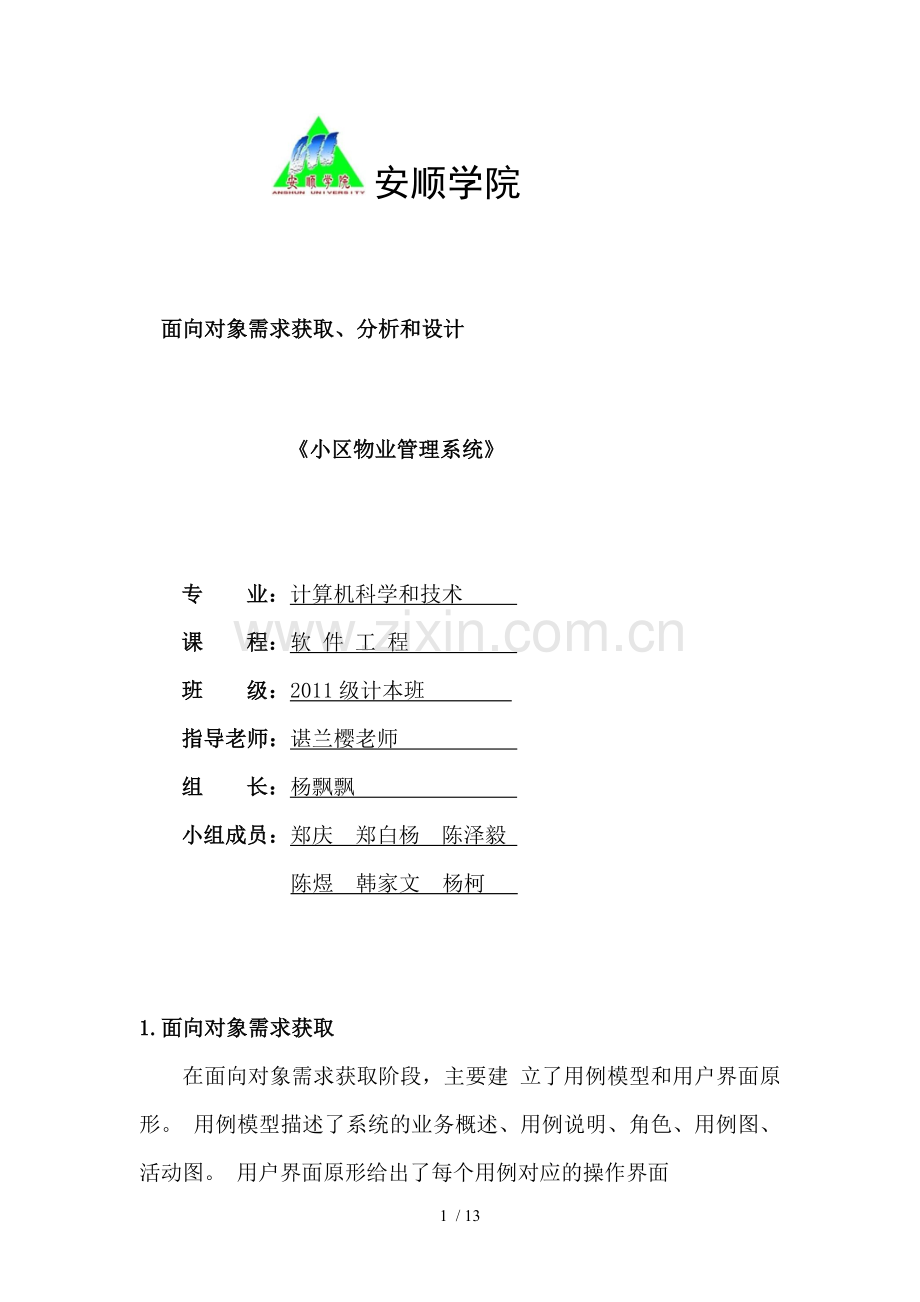

安顺学院

面向对象需求获取、分析和设计

《小区物业管理系统》

专 业：计算机科学和技术
课 程：软 件 工 程
班 级：2011级计本班
指导老师：谌兰樱老师
组 长：杨飘飘
小组成员：郑庆 郑白杨 陈泽毅
陈煜 韩家文 杨柯

1.面向对象需求获取
在面向对象需求获取阶段，主要建 立了用例模型和用户界面原形。 用例模型描述了系统的业务概述、用例说明、角色、用例图、活动图。 用户界面原形给出了每个用例对应的操作界面

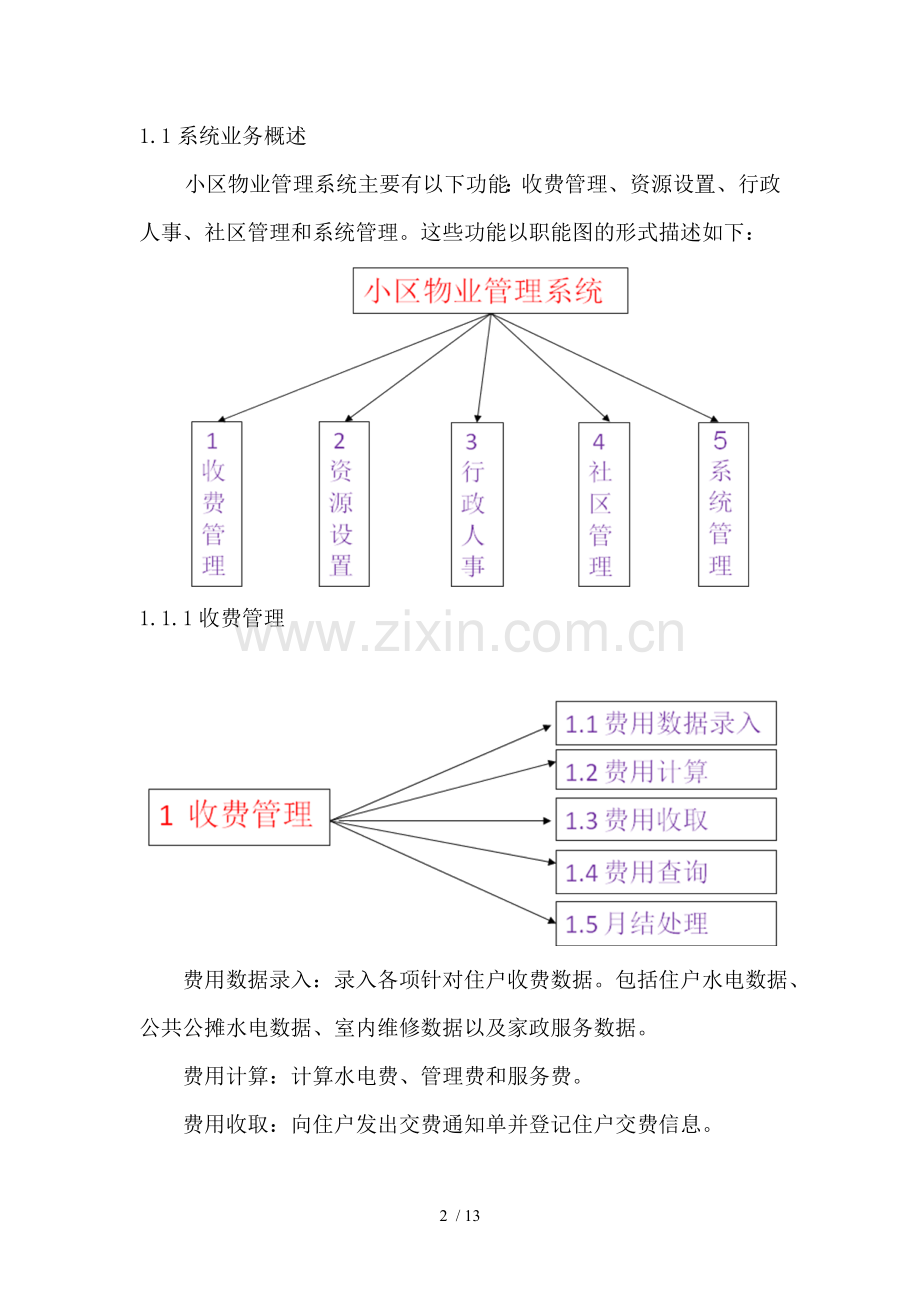

1.1系统业务概述
小区物业管理系统主要有以下功能：收费管理、资源设置、行政人事、社区管理和系统管理。这些功能以职能图的形式描述如下：

1.1.1收费管理

费用数据录入：录入各项针对住户收费数据。包括住户水电数据、公共公摊水电数据、室内维修数据以及家政服务数据。
费用计算：计算水电费、管理费和服务费。
费用收取：向住户发出交费通知单并登记住户交费信息。
费用查询：根据不同的查询条件查询住户交费信息记录以及月结处理记录，并可对查询结果进行编辑和删除。
月结处理：统计一月内住户各项应交费用和实交费用，并计算滞纳金以及向未交清费用的住户发出催缴通知。
1.1.2资源设置
房产资源：描述了小区房产信息、小区中每一大楼信息以及每一大楼的每一房间信息。
客户资料：描述了小区在主业主和租户的详细信息
收费项目和标准：通过这里可以添加新的收费项目或收费标准，修改、删除已存在的收费项目或收费标准。
参数设置：添加、编辑、删除系统常用的固定术语。
1.1.3行政人事
员工档案：记录了员工的详细信息，并可对这些信息进行编辑、删除、查询并可打印查询结果，以及添加新的员工信息。
工资管理：计算、统计员工工资，同时可对员工工资记录进行添加、删除、编辑、查询以及打印。
工作管理：工作安排信息的添加、删除、编辑、查询以及打印；并对员工出勤考核记录的添加、删除、编辑、查询及打印。
奖罚记录：对员工奖罚记录的添加、删除、编辑、查询以及打印。
经费开销：经费开销的计算和统计；以及对开销记录的添加、删除、编辑、查询及打印。
入帐管理：入帐计算和统计；以及对入账记录的添加、删除、编辑、查询及打印。
上级汇报：对经费开销、入帐信息以及重大事件信息的整理、统计和打印。
会议记录：会议记录信息的添加、删除、编辑、查询及打印。
工资月结：统计员工工资的发放情况、以及对统计记录的添加、删除、编辑、查询及打印。
1.1.4社区管理

保安巡逻：巡逻记录的添加、删除、编辑、查询及打印。
车辆管理：对住户车辆信息和外来车辆信息的添加、删除、编辑、查询及打印。同时可统计外来车辆收费。
出租管理：出租记录的添加、删除、编辑、查询及打印；同时可统计租金，以及打印向业主发送的出租通知。
客户服务：提供了对家政服务、室内维修、客户访问、客户投诉记录的添加、删除、编辑、查询及打印。
迁出转让：迁出转让记录的添加、删除、编辑、查询及打印；以及对迁出转让业主信息的处理。
重大事件：重大事件记录的添加、删除、编辑、查询及打印；统计重大事件信息以及统计重大事件处理费。
社区清洁：社区卫生清洁记录的添加、删除、编辑及查询。
环境绿化：小区绿化维护记录的添加、删除、编辑及查询。
1.1.5系统管理
操作员管理：添加、删除、编辑操作员信息，以及设置操作员权限。
密码设置：用户可通过此功能修改自己的密码。
操作日志：查看用户使用系统的历史记录。
数据备份恢复：对数据库中存储的数据进行备份或恢复。
联机帮助：为用户提供了使用系统的详细帮助说明。
关于本程序：显示系统的版权和其它基本信息。

1.2登录说明
用例名称：登录 用例编号：0.0
描述：用户通过登录用例进入系统，然后进行对系统的使用。
标识符: Login 优先级：A(高)
角色: 使用系统的所有用户
前置条件：用户拥有自己的用户名和密码
主事件流:
1、用户输入用户名和密码
2、系统判断数据库连接是否打开
A1：数据库连接未打开
3、在数据库中查询用户输入的用户名和密码是否存在
A2：查询结果记录为0
4、更新操作日志
5、显示主界面
6、用例结束
其他事件流：
A1：数据库连接未打开
（1）：打开数据库连接
（2）：返回主事件流 3
A2：查询结果记录为0
（1）：系统显示出错提示：无效的用户名或密码
（2）：返回主事件流 1
后置条件：系统成功显示主界面，并将操作信息写到操作日志库
中
1.3 添加新操作员用例说明
用例名称：添加新操作员 用例编号：5.1.1
描述：通过添加新操作员，为系统添加新的用户。
标识符: UserCreate 优先级：B(较高)
角色: 系统管理员
前置条件：用户已成功登录进入系统且具有此权限
主事件流:
1、打开数据库连接
2、操作员输入新用户名、密码和密码确认
3、查询数据库中的用户信息表搜索新用户名
A1：查询结果记录不为0
4、判断新密码是否为空
A2：新密码为空
5、判断新密码和密码确认是否一致
A3：新密码和密码确认不一致
6、将新用户名和密码插入到数据库的用户信息表中
7、更新操作日志
8、用例结束
其他事件流：
A1：查询结果记录不为0
（1）：系统显示提示信息：用户名已存在
（2）：返回主事件流 2
A2：新密码为空
（1） ：系统显示提示信息：密码不能为空
（2）：用户重新输入密码和密码确认
（3）： 返回主事件流4
A3：新密码和密码确认不一致
（1） ：系统显示提示信息：两次输入密码不一致
（2）：用户重新输入密码和密码确认
（3）：返回主事件流4
后置条件：系统成功将新用户信息插入到数据库的用户信息表中，
并将操作信息写到操作日志库中
1.4设置操作员权限用例说明
用例名称：设置操作员权限 用例编号：5.1.4
描述：通过设置操作员权限，限定操作员在系统中可使用的功能。
标识符: OperatorPopedomSet 优先级：A(高)
角色: 系统管理员
前置条件：用户已成功登录进入系统且具有此权限
主事件流:
1、打开数据库连接
2、从系统功能模块列表中选择需要设置的操作
3、根据选择的操作在数据库中和所选择操作对应的表中设置
操作权限
4、在系统操作界面中设置没选择的功能操作不可用
5、更新操作日志
6、用例结束
其他事件流：
后置条件：系统成功为制定用户设置了在系统中可进行操作，并
将操作信息写到操作日志库中
2. 数据模型
将列出系统管理和收费管理所涉及到的用例图。对用例图的描述形式如下

2.1图号：1.1 简称：费用数据录入

2.2图号：1.2 简称：费用计算

2.3图号：1.3 简称：费用收取

2.4图号：1.4 简称：费用查询

2.5图号：1.5 简称：月结处理

2.6图号：5 简称：系统管理

2.7图号：0 .0 用例名称：登录

3.总结
