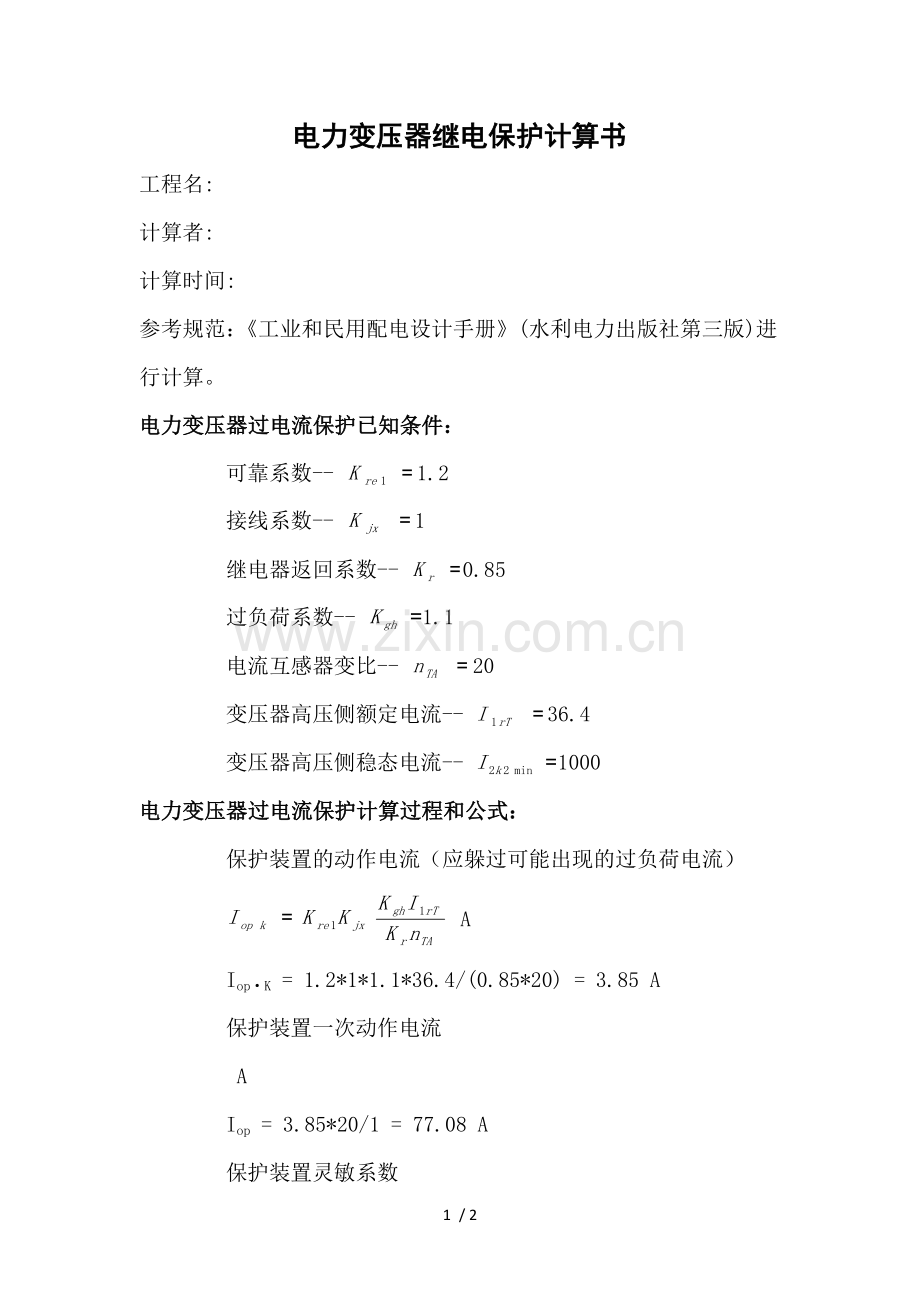

电力变压器继电保护计算书
工程名:
计算者:
计算时间:
参考规范：《工业和民用配电设计手册》(水利电力出版社第三版)进行计算。
电力变压器过电流保护已知条件：
可靠系数-- 1.2
接线系数-- 1
继电器返回系数-- 0.85
过负荷系数-- 1.1
电流互感器变比-- 20
变压器高压侧额定电流-- 36.4
变压器高压侧稳态电流-- 1000
电力变压器过电流保护计算过程和公式：
保护装置的动作电流（应躲过可能出现的过负荷电流）
A
Iop·K = 1.2*1*1.1*36.4/(0.85*20) = 3.85 A
保护装置一次动作电流
A
Iop = 3.85*20/1 = 77.08 A
保护装置灵敏系数

Ksen = 1000/77.08 = 12.97
保护装置的地动作时限，一般取0.5~0.7S。
计算结果：
电力变压器过电流保护计算，灵敏系数到达继电保护的要求。
