酸碱灼伤事故树分析评价.doc

酸碱灼伤事故树分析评价法评价过程
一、事故树图
酸碱灼伤
防护缺陷
酸碱喷溅
设备泄漏
设备憋压
法兰泄漏
设备出现砂眼
·
酸碱接触人体未水洗或冲洗无效
+
工作服
不耐酸
无防护
未戴
手套
+
冒罐
+
酸碱罐
未放空
未及时
开阀
+
+
垫子
老化
垫子安
装不当
+
焊接
质量差
设备
腐蚀大
T
X1
A1
A2
X2
X3
X4
X5
X6
X8
X11
X9
X10
C1
C2
B1
B2

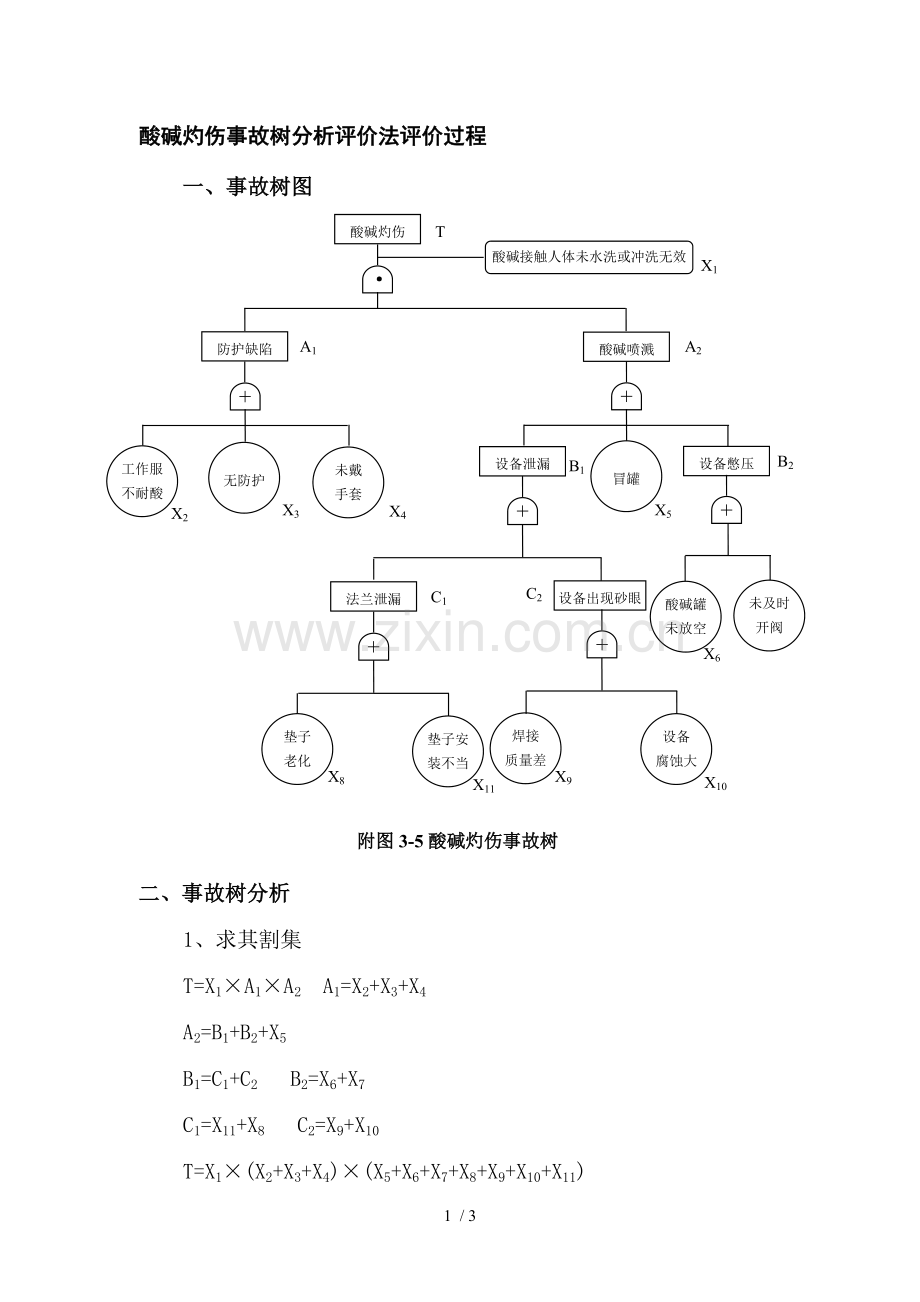

附图3-5酸碱灼伤事故树
二、事故树分析
1、求其割集
T=X1×A1×A2 A1=X2+X3+X4
A2=B1+B2+X5
B1=C1+C2 B2=X6+X7
C1=X11+X8 C2=X9+X10
T=X1×(X2+X3+X4)×(X5+X6+X7+X8+X9+X10+X11)
所以割集如下：
{X1X2X5} {X1X2X6} {X1X2X7} {X1X2X8} {X1X2X9} {X1X2X10} {X1X2X11}
{X1X3X5} {X1X3X6} {X1X3X7} {X1X3X8} {X1X3X9} {X1X3X10} {X1X3X11}
{X1X4X5} {X1X4X6} {X1X4X7} {X1X4X8} {X1X4X9} {X1X4X10} {X1X4X11}
2、求其径集
T=X1+X2X3X4+X5X6X7X8X9X10X11
所以最小径集为：
{X1} {X2X3X4} {X5X6X7X8X9X10X11}
3、根据最小径集求其基本事件结构要度
I1=1/21-1
I2=I3=I4=1/23-1=1/22
I5=I6=I7=I8=I9=I10=I11=1/26-1=1/25
三、结论
从事故树定性分析可知，酸碱灼伤事故共有21组最小割集，也就是说发生酸碱灼伤事故共有21种途径，只要最小割集中的原因事件都发生时便可导致事故的发生，例如最小割集{X1X2X5}表明：当酸碱发生冒罐时，身穿不耐酸碱工作服的人体在接触到酸碱后，如果没有及时对人体接触酸碱的部位进行冲洗或冲洗无效，便可发生酸碱灼伤事故。
从事故树分析来看，X1在各原因事件发生概率相同的情况下，对顶上事件即酸碱灼伤事故的影响程度最大，它是单事件径集，而且在实际工作中也是比较容易控制的。X2、X3、X4对事故发生影响的重要程度要大于X5、X6、X7、X8、X9、X10、X11事件，却都小于X1事件。
