液压与气压传动习题及答案.docx

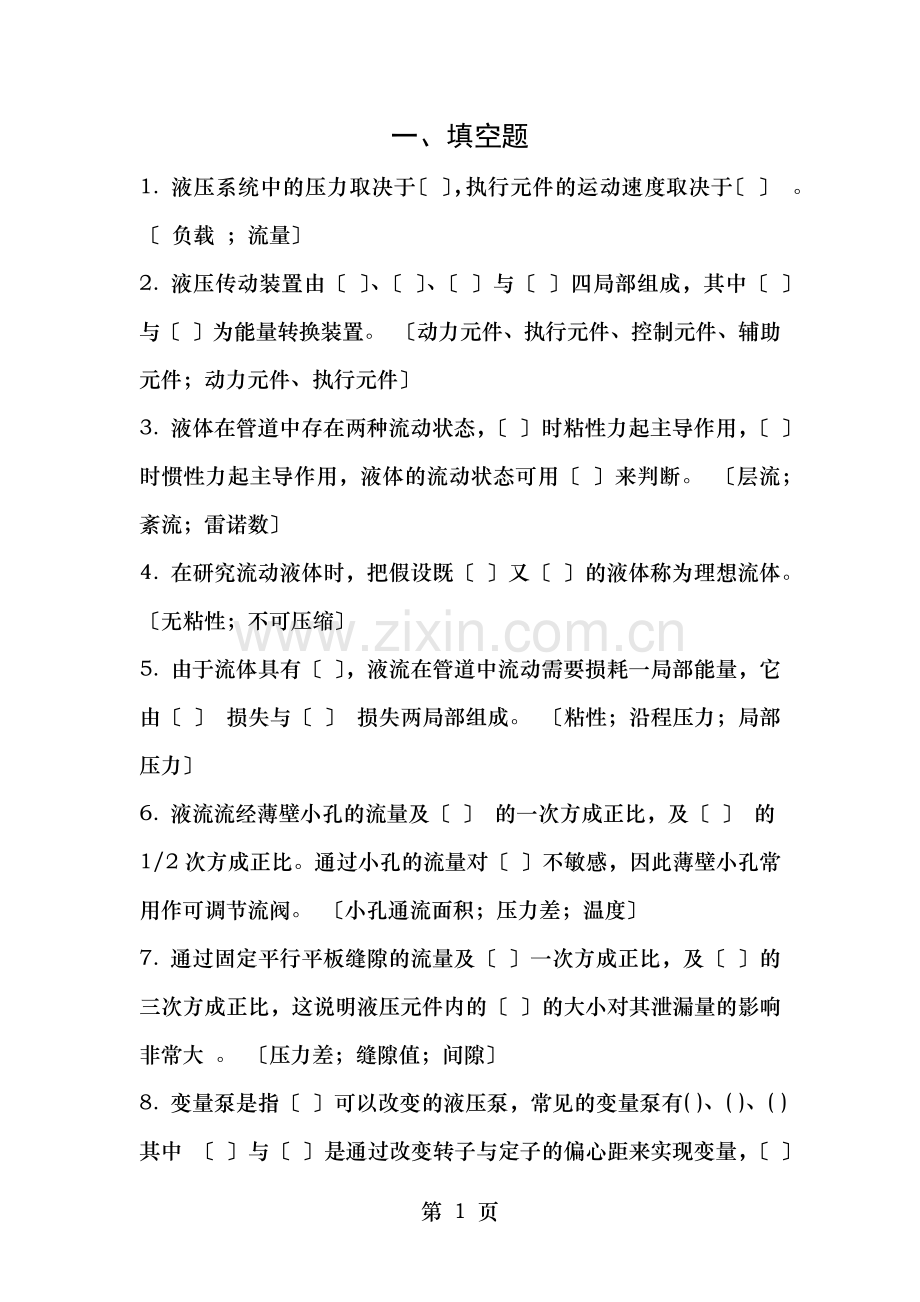

一、填空题
1. 液压系统中的压力取决于〔 〕，执行元件的运动速度取决于〔 〕 。 〔 负载 ；流量〕
2. 液压传动装置由〔 〕、〔 〕、〔 〕与〔 〕四局部组成，其中〔 〕与〔 〕为能量转换装置。 〔动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件〕
3. 液体在管道中存在两种流动状态，〔 〕时粘性力起主导作用，〔 〕时惯性力起主导作用，液体的流动状态可用〔 〕来判断。 〔层流；紊流；雷诺数〕
4. 在研究流动液体时，把假设既〔 〕又〔 〕的液体称为理想流体。 〔无粘性；不可压缩〕
5. 由于流体具有〔 〕，液流在管道中流动需要损耗一局部能量，它由〔 〕 损失与〔 〕 损失两局部组成。 〔粘性；沿程压力；局部压力〕
6. 液流流经薄壁小孔的流量及〔 〕 的一次方成正比，及〔 〕 的1/2次方成正比。通过小孔的流量对〔 〕不敏感，因此薄壁小孔常用作可调节流阀。 〔小孔通流面积；压力差；温度〕
7. 通过固定平行平板缝隙的流量及〔 〕一次方成正比，及〔 〕的三次方成正比，这说明液压元件内的〔 〕的大小对其泄漏量的影响非常大 。 〔压力差；缝隙值；间隙〕
8. 变量泵是指〔 〕可以改变的液压泵，常见的变量泵有( )、( )、( )其中 〔 〕与〔 〕是通过改变转子与定子的偏心距来实现变量，〔 〕 是通过改变斜盘倾角来实现变量。 〔排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵〕
9. 液压泵的实际流量比理论流量〔 〕；而液压马达实际流量比理论流量〔 〕 。 〔大；小〕
10. 斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为〔 及 〕、〔 及 〕 、〔 及 〕。 〔柱塞及缸体、缸体及配油盘、滑履及斜盘〕
11. 20号液压油在40℃时，其运动粘度的平均值约为〔 〕cSt。
〔20 cSt〕
12. 相对压力又称〔 〕，它是〔 〕及〔 〕之差。真空度是〔 〕。
〔表压力；绝对压力；大气压力；大气压力及绝对压力之差〕
13. 流体在作恒定流动时，流场中任意一点处的〔 〕、〔 〕、〔 〕都不随时间发生变化。
〔压力；速度；密度〕
14. 流体流动时，有〔 〕与〔 〕两种状态之分，我们把〔 〕作为判断流动状态的标准，对于光滑的圆型金属管道，其临界值大致为〔 〕。
〔层流；紊流；雷诺数；2320〕
15. 液压泵是靠〔 〕的变化来进展工作的，所以又称液压泵为〔 〕式泵。
〔密闭容积；容积式泵〕
16. 液压泵按构造特点一般可分为：〔 〕、〔 〕、〔 〕三类泵。
〔齿轮泵；叶片泵；柱塞泵〕
17. CB—32齿轮泵为了减小侧向泄漏，采用〔 〕式构造。外放O型圈的卸压片放在〔 〕侧，目的是〔 〕。齿轮泵的吸油口〔 〕压油口，目的是〔 〕。
〔浮动轴套；吸油侧；保持浮动轴套受力平衡；大于；径向不平衡力〕
18. 为了保证齿轮泵的连续地可靠供油，要求其齿轮的啮合系数必须〔 〕，这必然产生〔 〕，为了克制这一现象，在齿轮泵中开了〔 〕。
〔大于1；困油现象；卸荷槽〕
19. 叶片泵一般分为：〔 〕与〔 〕两种。
〔单作用；双作用〕
20. 柱塞泵一般分为：〔 〕与〔 〕柱塞泵。
〔径向柱塞泵；轴向〕
21. SCY14—1B柱塞泵是〔 〕向柱塞泵。
〔轴向柱塞泵〕
22. SCY14—1B柱塞泵的柱塞数目采用〔 〕数，一般为〔 〕个，目的是：〔 〕。
〔奇数；7，9个；减小流量脉动〕
23. 液压缸差动联接是将〔 〕活塞杆液压缸的两腔〔 〕的联接方式。当要求快进速度为工进速度的2倍时，活塞杆径d与液压缸径D的关系约为〔d = D)。
〔单活塞液压缸；同时接入压力油；〕
24. 工程机械上的换向阀多采用手动换向方式，它分为〔 〕式与〔 〕式。
〔定位式；复位式〕
25. 调速阀是由〔 〕阀与〔 〕阀〔 〕联组成的。〔 〕阀的进出口的压力差是由〔 〕阀保证而根本不变化一的，使其流量不受负载变化的影响。一般情况下，对于调速阀其〔 〕必须大于一定值〔5×105Pa或10×105Pa〕，才能正常工作。
〔减压阀；节流阀；串；节流阀；减压阀；进出口〕
26. 外啮合齿轮泵的排量及〔 〕 的平方成正比，及的〔 〕 一次方成正比。因此，在齿轮节圆直径一定时，增大〔 〕，减少〔 〕可以增大泵的排量。 〔模数、齿数；模数 齿数 〕
27. 外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是〔 〕腔，位于轮齿逐渐进入啮合的一侧是〔 〕 腔。 〔吸油；压油〕
28. 为了消除齿轮泵的困油现象，通常在两侧盖板上开 〔 〕 ，使闭死容积由大变少时及〔 〕 腔相通，闭死容积由小变大时及 〔 〕腔相通。 〔 卸荷槽；压油；吸油〕
29. 齿轮泵产生泄漏的间隙为〔 〕间隙与〔 〕间隙，此外还存在〔 〕 间隙，其中〔 〕泄漏占总泄漏量的80%～85%。 〔端面、径向；啮合；端面〕
30. 双作用叶片泵的定子曲线由两段〔 〕、两段〔 〕及四段〔 〕组成，吸、压油窗口位于〔 〕段。 〔大半径圆弧 、小半径圆弧、 过渡曲线；过渡曲线〕
31. 调节限压式变量叶片泵的压力调节螺钉，可以改变泵的压力流量特性曲线上〔 〕的大小，调节最大流量调节螺钉，可以改变〔 〕 。 〔拐点压力；泵的最大流量〕
32. 溢流阀的进口压力随流量变化而波动的性能称为〔 〕，性能的好坏用〔 〕或〔 〕、〔 〕评价。显然〔ps—pk〕、〔ps—pB〕小好， nk与nb大好。 〔压力流量特性；调压偏差；开启压力比、闭合压力比〕
33. 溢流阀为〔 〕压力控制，阀口常〔 〕，先导阀弹簧腔的泄漏油及阀的出口相通。定值减压阀为〔 〕压力控制，阀口常〔 〕，先导阀弹簧腔的泄漏油必须〔 〕。 〔进口；闭 ；出口；开； 单独引回油箱〕
34. 调速阀是由〔 〕与节流阀〔 〕 而成，旁通型调速阀是由〔 〕与节流阀〔 〕而成。 〔定差减压阀，串联；差压式溢流阀，并联〕
35. 为了便于检修，蓄能器及管路之间应安装〔 〕，为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器及液压泵之间应安装 〔 〕。 〔截止阀；单向阀〕
36. 选用过滤器应考虑〔 〕、〔 〕、〔 〕与其它功能，它在系统中可安装在〔 〕、〔 〕、〔 〕与单独的过滤系统中。 〔过滤精度、通流能力、机械强度；泵的吸油口、泵的压油口、系统的回油路上 〕
37. 两个液压马达主轴刚性连接在一起组成双速换接回路，两马达串联时，其转速为〔 〕；两马达并联时，其转速为〔 〕，而输出转矩〔 〕。串联与并联两种情况下回路的输出功率〔 〕 。 〔高速 低速 增加 一样〕
38. 在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将 〔 〕 调至最大，用〔 〕 调速；在高速段，〔 〕为最大，用〔 〕调速。 〔马达排量，变量泵；泵排量，变量马达〕
39. 限压式变量泵与调速阀的调速回路，泵的流量及液压缸所需流量 〔 〕，泵的工作压力〔 〕；而差压式变量泵与节流阀的调速回路，泵输出流量及负载流量〔 〕，泵的工作压力等于〔 〕 加节流阀前后压力差，故回路效率高。 〔自动相适应，不变；相适应，负载压力〕
40. 顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为〔 〕控制与〔 〕控制。同步回路的功用是使一样尺寸的执行元件在运动上同步，同步运动分为〔 〕同步与〔 〕 同步两大类。 〔压力，行程；速度，位置〕
41. 不含水蒸气的空气为〔 〕，含水蒸气的空气称为〔 〕，所含水分的程度用〔 〕与〔 〕来表示。 〔干空气；湿空气；湿度、含湿量〕
42. 理想气体是指〔 〕。一定质量的理想气体在状态变化的某一稳定瞬时，其压力、温度、体积应服从〔 〕。一定质量的气体与外界没有热量交换时的状态变化过程叫做〔 〕。 〔没有粘性的气体；气体状态方程pV/T＝常数；绝热过程〕
43. 在气动系统中，气缸工作、管道输送空气等均视为〔 〕；气动系统的快速充气、排气过程可视为〔 〕。 〔等温过程；绝热过程〕
44. 〔 〕是表示气流流动的一个重要参数，集中反响了气流的压缩性。〔 〕，气流密度变化越大。当〔 〕时称为亚声速流动；当〔 〕时称为超声速流动；当〔 〕时称为声速流动。 〔马赫数Ma；Ma越大；Ma>1；Ma<1；Ma＝1〕
45. 在亚声速流动时，要想使气体流动加速，应把管道做成〔 〕；在超声速流动时，要想使气体流动减速，应把管道做成〔 〕。 〔收缩管；扩散管〕
46. 向定积容器充气分为〔 〕与〔 〕两个阶段。同样，容器的放气过程也根本上分为〔 〕与〔 〕两个阶段。 〔声速、亚声速；声速、亚声速〕
47. 气源装置为气动系统提供满足一定质量要求的压缩空气，它是气动系统的一个重要组成局部，气动系统对压缩空气的主要要求有：具有一定的〔 〕，并具有一定的〔 〕。因此必须设置一些〔 〕的辅助设备。 〔压力与流量 ；净化程度 ；除油、除水、除尘〕
48. 空气压缩机的种类很多，按工作原理分〔 〕与〔 〕。选择空气压缩机的根据是气压传动系统所需要的〔 〕与〔 〕两个主要参数。 〔容积型压缩机、速度型压缩机；工作压力、流量〕
49. 气源装置中压缩空气净化设备一般包括：〔 〕、〔 〕、〔 〕、〔 〕。 〔后冷却器、油水别离器、贮气罐、枯燥器〕
50. 气动三大件是气动元件及气动系统使用压缩空气的最后保证，三大件是指〔 〕、〔 〕、〔 〕。 〔分水滤气器、减压阀、油雾器〕
51. 气动三大件中的分水滤气器的作用是滤去空气中的〔 〕、〔 〕并将空气中〔 〕的别离出来。 〔灰尘、杂质；水分〕
52. 气动逻辑元件按构造形式可分为〔 〕、〔 〕、〔 〕、〔 〕。 〔高压截止式逻辑元件、高压膜片式逻辑元件、滑阀式逻辑元件、射流元件〕
53. 高压截止式逻辑元件是依靠〔 〕推动阀芯或通过〔 〕推动阀芯动作，改变气流通路以实现一定的逻辑功能；而高压膜片式逻辑元件的可动部件是〔 〕。 〔气压信号；膜片变形；膜片〕
二、选择题
1. 流量连续性方程是〔 〕在流体力学中的表达形式，而伯努力方程是〔 〕在流体力学中的表达形式。
〔A〕能量守恒定律 〔B〕动量定理 〔C〕质量守恒定律 〔D〕其他 〔C；A〕
2. 液体流经薄壁小孔的流量及孔口面积的〔 〕与小孔前后压力差的〔 〕成正比。
〔A〕一次方 〔B〕1/2次方 〔C〕二次方 〔D〕三次方 〔A；B〕
3. 流经固定平行平板缝隙的流量及缝隙值的〔 〕与缝隙前后压力差的〔 〕成正比。
〔A〕一次方 〔B〕1/2次方 〔C〕二次方 〔D〕三次方 〔D；A〕
4. 双作用叶片泵具有〔 〕的构造特点；而单作用叶片泵具有〔 〕的构造特点。
〔A〕 作用在转子与定子上的液压径向力平衡
〔B〕 所有叶片的顶部与底部所受液压力平衡
〔C〕 不考虑叶片厚度，瞬时流量是均匀的
〔D〕 改变定子与转子之间的偏心可改变排量 〔A、C；B、D〕
5. 一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用〔 〕；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用〔 〕。
〔A〕O型 〔B〕M型 〔C〕 Y型 〔D〕 H型 〔D；B〕
6. 有两个调整压力分别为5MPa与10MPa的溢流阀串联在液压泵的出口，泵的出口压力为〔 〕；并联在液压泵的出口，泵的出口压力又为〔 〕。
〔A〕 5MPa 〔B〕 10MPa 〔C〕15MPa 〔D〕20MPa 〔C；A〕
7. 在下面几种调速回路中，〔 〕中的溢流阀是平安阀，〔 〕中的溢流阀是稳压阀。
(A) 定量泵与调速阀的进油节流调速回路
(B) 定量泵与旁通型调速阀的节流调速回路
(C) 定量泵与节流阀的旁路节流调速回路
(D) 定量泵与变量马达的闭式调速回路 〔B、C、D ；A 〕
8. 为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用〔 〕顺序阀作平衡阀，而在变重力负载情况下，采用〔 〕顺序阀作限速锁。
〔A〕内控内泄式 〔B〕内控外泄式 〔C〕外控内泄式 D〕外控外泄式 〔B；D〕
9. 顺序阀在系统中作卸荷阀用时，应选用〔 〕型，作背压阀时，应选用〔 〕型。
〔A〕内控内泄式 〔B〕内控外泄式 〔C〕外控内泄式 〔D〕外控外泄式 〔C；A〕
10. 双伸出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的〔 〕；采用缸筒固定安置，工作台的移动范围为活塞有效行程的〔 〕。
〔A〕1倍 〔B〕2倍 〔C〕3倍 〔D〕4倍 〔B；C〕
11. 对于速度大、换向频率高、定位精度要求不高的平面磨床，采用〔 〕液压操纵箱；对于速度低、换向次数不多、而定位精度高的外圆磨床，那么采用〔 〕液压操纵箱。
(A) 时间制动控制式 〔B〕行程制动控制式
〔C〕时间、行程混合控制式 〔D〕其他 〔A、C；B〕
12. 要求多路换向阀控制的多个执行元件实现两个以上执行机构的复合动作，多路换向阀的连接方式为〔 〕，多个执行元件实现顺序动作，多路换向阀的连接方式为〔 〕。
〔A〕串联油路 〔B〕并联油路 〔C〕串并联油路 〔D〕其他 〔A；C〕
13. 在以下调速回路中，〔 〕为流量适应回路，〔 〕为功率适应回路。
(A) 限压式变量泵与调速阀组成的调速回路
(B) 差压式变量泵与节流阀组成的调速回路
(C) 定量泵与旁通型调速阀〔溢流节流阀〕组成的调速回路
(D) 恒功率变量泵调速回路 〔A、B、D； B〕
14. 容积调速回路中，〔 〕的调速方式为恒转矩调节；〔 〕的调节为恒功率调节。
〔A〕变量泵—变量马达 〔B〕变量泵—定量马达 〔C〕定量泵—变量马达 (B；C)
15. 单活塞杠液压缸的活塞直径D为活塞直径d的两倍，差动连接的快进速度等于非差动连接前进速度的〔 〕；差动连接的快进速度等于快退速度的〔 〕。
〔A〕1倍 〔B〕2倍 〔C〕3倍 〔D〕4倍 (D；C)
16. 有两个调整压力分别为5MPa与10MPa的溢流阀串联在液压泵的出口，泵的出口压力为〔 〕；有两个调整压力分别为5MPa与10MPa内控外泄式顺序阀串联在液泵的出口，泵的出口压力为〔 〕。
〔A〕5Mpa B〕10MPa 〔C〕15MPa 〔C；B〕
17. 用同样定量泵，节流阀，溢流阀与液压缸组成以下几种节流调速回路，〔 〕能够承受负值负载，〔 〕的速度刚性最差，而回路效率最高。
〔A〕进油节流调速回 〔B〕回油节流调速回路 〔C〕旁路节流调速回路 〔B、C〕
18. 为保证负载变化时，节流阀的前后压力差不变，是通过节流阀的流量根本不变，往往将节流阀及〔 〕串联组成调速阀，或将节流阀及〔 〕并联组成旁通型调速阀。
〔A〕减压阀 〔B〕定差减压阀 〔C〕溢流阀 〔D〕差压式溢流阀 〔B；D〕
19. 在定量泵节流调速阀回路中，调速阀可以安放在回路的〔 〕，而旁通型调速回路只能安放在回路的〔 〕。
〔A〕进油路 〔B〕回油路 〔C〕旁油路 〔A、B、C；A〕
20. 差压式变量泵与〔 〕组成的容积节流调速回路及限压式变量泵与〔 〕组成的调速回路相比拟，回路效率更高。
〔A〕节流阀 〔B〕调速阀 〔C〕旁通型调速阀 〔A；B〕
21. 液压缸的种类繁多，〔 〕可作双作用液压缸，而〔 〕只能作单作用液压缸。
〔A〕柱塞缸 〔B〕活塞缸 〔C〕摆动缸 〔B、C；A〕
22. 以下液压马达中，〔 〕为高速马达，〔 〕为低速马达。
〔A〕齿轮马达 〔B〕叶片马达 〔C〕轴向柱塞马达 〔D〕径向柱塞马达 (A、B、C；D)
23. 三位四通电液换向阀的液动滑阀为弹簧对中型，其先导电磁换向阀中位必须是〔 〕机能，而液动滑阀为液压对中型，其先导电磁换向阀中位必须是〔 〕机能。
〔A〕H型 〔B〕M型 〔C〕Y型 〔D〕P型 〔C；D〕
24. 为保证锁紧迅速、准确，采用了双向液压锁的汽车起重机支腿油路的换向阀应选用〔 〕中位机能；要求采用液控单向阀的压力机保压回路，在保压工况液压泵卸载，其换向阀应选用〔 〕中位机能。
〔A〕H型 〔B〕M型 〔C〕Y型 〔D〕D型 〔A、C ；A、B 〕
25. 液压泵单位时间内排出油液的体积称为泵的流量。泵在额定转速与额定压力下的输出流量称为〔 〕；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为〔 〕，它等于排量与转速的乘积。
〔A〕实际流量 〔B〕理论流量 〔C〕额定流量 　　 〔C；B〕
26. 在实验中或工业生产中，常把零压差下的流量〔即负载为零时泵的流量〕视为〔 〕；有些液压泵在工作时，每一瞬间的流量各不一样，但在每转中按同一规律重复变化，这就是泵的流量脉动。瞬时流量一般指的是瞬时〔 〕。
〔A〕实际流量 〔B〕理论流量 〔C〕额定流量 〔B；B〕
27. 对于双作用叶片泵，如果配油窗口的间距角小于两叶片间的夹角，会导致〔 〕；又〔 〕，配油窗口的间距角不可能等于两叶片间的夹角，所以配油窗口的间距夹角必须大于等于两叶片间的夹角。
(A) 由于加工安装误差，难以在工艺上实现
(B) 不能保证吸、压油腔之间的密封，使泵的容积效率太低
(C) 不能保证泵连续平稳的运动 〔B；A〕
28. 双作用式叶片泵中，当配油窗口的间隔夹角>定子圆弧局部的夹角>两叶片的夹角时，存在〔 〕，当定子圆弧局部的夹角>配油窗口的间隔夹角>两叶片的夹角时，存在〔 〕。
〔A〕 闭死容积大小在变化，有困油现象
〔B〕 虽有闭死容积，但容积大小不变化，所以无困油现象
〔C〕 不会产生闭死容积，所以无困油现象 〔A；B〕
29. 当配油窗口的间隔夹角>两叶片的夹角时，单作用叶片泵〔 〕，当配油窗口的间隔夹角<两叶片的夹角时，单作用叶片泵〔 〕。
〔A〕 闭死容积大小在变化，有困油现象
〔B〕 虽有闭死容积，但容积大小不变化，所以无困油现象
〔C〕 不会产生闭死容积，所以无困油现象 〔A；C〕
30. 双作用叶片泵的叶片在转子槽中的安装方向是〔 〕，限压式变量叶片泵的叶片在转子槽中的安装方向是〔 〕。
〔A〕 沿着径向方向安装
〔B〕 沿着转子旋转方向前倾一角度
〔C〕 沿着转子旋转方向后倾一角度 〔B、A；C〕
31. 当限压式变量泵工作压力p>p拐点时，随着负载压力上升，泵的输出流量〔 〕；当恒功率变量泵工作压力p>p拐点时，随着负载压力上升，泵的输出流量〔 〕。
〔A〕增加 〔B〕呈线性规律衰减 〔C〕呈双曲线规律衰减 〔D〕根本不变 〔B；C〕
32. 单活塞杆液压缸两腔有效面积A1=2A2，液压泵供油流量为q，如果将液压缸差动连接，活塞实现差动快进，那么进入大腔的流量是〔 〕，如果不差动连接，那么小腔的排油流量是〔 〕。
〔A〕0.5q 〔B〕1.5 q 〔C〕1.75 q 〔D〕2 q 〔D；A〕
33. 在泵－缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进—工进－端点停留—快退的动作循环。试分析：在〔 〕工况下，泵所需的驱动功率为最大；在〔 〕工况下，缸输出功率最小。
〔A〕快进 〔B〕工进 〔C〕端点停留 〔D〕快退 〔B、C；C〕
34. 系统中中位机能为P型的三位四通换向阀处于不同位置时，可使单活塞杆液压缸实现快进—慢进—快退的动作循环。试分析：液压缸在运动过程中，如突然将换向阀切换到中间位置，此时缸的工况为〔 〕；如将单活塞杆缸换成双活塞杆缸，当换向阀切换到中位置时，缸的工况为〔 〕。〔不考虑惯性引起的滑移运动〕
〔A〕停顿运动 〔B〕慢进 〔C〕快退 〔D〕快进 〔D；A〕
35. 在减压回路中，减压阀调定压力为pj ，溢流阀调定压力为py ，主油路暂不工作，二次回路的负载压力为pL。假设py>pj>pL，减压阀进、出口压力关系为〔 〕；假设py>pL>pj，减压阀进、出口压力关系为〔 〕。
〔A〕进口压力p1＝py ， 出口压力p2＝pj
〔B〕进口压力p1＝py ， 出口压力p2＝pL
〔C〕p1＝p2＝pj ，减压阀的进口压力、出口压力、调定压力根本相等
〔D〕p1＝p2＝pL ，减压阀的进口压力、出口压力及负载压力根本相等 〔D；A〕
36. 在减压回路中，减压阀调定压力为pj ，溢流阀调定压力为py ，主油路暂不工作，二次回路的负载压力为pL。假设py>pj>pL，减压阀阀口状态为〔 〕；假设py>pL>pj，减压阀阀口状态为〔 〕。
〔A〕阀口处于小开口的减压工作状态
〔B〕阀口处于完全关闭状态，不允许油流通过阀口
〔C〕阀口处于根本关闭状态，但仍允许少量的油流通过阀口流至先导阀
〔D〕阀口处于全开启状态，减压阀不起减压作用 〔D；A〕
37. 系统中采用了内控外泄顺序阀，顺序阀的调定压力为px〔阀口全开时损失不计〕，其出口负载压力为pL。当pL>px时，顺序阀进、出口压力间的关系为〔 〕；当pL<px时，顺序阀进出口压力间的关系为〔 〕。
〔A〕p1＝px， p2＝pL 〔p1≠p2〕
〔B〕p1＝p2＝pL
〔C〕p1上升至系统溢流阀调定压力p1＝py ，p2＝pL
〔D〕p1＝p2＝px 〔B；A〕
38. 当控制阀的开口一定，阀的进、出口压力差Δp<〔3～5〕ⅹ105Pa时，随着压力差Δp变小，通过节流阀的流量〔 〕；通过调速阀的流量〔 〕。
〔A〕 增加 〔B〕减少 〔C〕根本不变 〔D〕无法判断 〔B；B〕
39. 当控制阀的开口一定，阀的进、出口压力差Δp>(3～5)ⅹ105Pa时，随着压力差Δp增加，压力差的变化对节流阀流量变化的影响〔 〕；对调速阀流量变化的影响〔 〕。
〔A〕 越大 〔B〕越小 〔C〕根本不变 〔D〕无法判断 〔B；C〕
40. 当控制阀的开口一定，阀的进、出口压力相等时，通过节流阀的流量为〔 〕；通过调速阀的流量为〔 〕。
〔A〕 0 〔B〕某调定值 〔C〕某变值 〔D〕无法判断 〔A；A〕
41. 在回油节流调速回路中，节流阀处于节流调速工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。当负载F增加时，泵的输入功率〔 〕，缸的输出功率〔 〕。
〔A〕 增加 〔B〕减少 〔C〕根本不变 〔D〕可能增加也可能减少 〔C；D〕
42. 在调速阀旁路节流调速回路中，调速阀的节流开口一定，当负载从F1降到F2时，假设考虑泵内泄漏变化因素时液压缸的运动速度v〔 〕；假设不考虑泵内泄漏变化的因素时，缸运动速度v可视为〔 〕。
〔A〕增加 〔B〕减少 〔C〕不变 〔D〕无法判断 〔A；C〕
43. 在定量泵－变量马达的容积调速回路中，如果液压马达所驱动的负载转矩变小，假设不考虑泄漏的影响，试判断马达转速〔 〕；泵的输出功率〔 〕。
〔A〕增大 〔B〕减小 〔C〕根本不变 〔D〕无法判断 〔C；B〕
44. 在限压式变量泵及调速阀组成的容积节流调速回路中，假设负载从F1降到F2而调速阀开口不变时，泵的工作压力〔 〕；假设负载保持定值而调速阀开口变小时，泵工作压力〔 〕。
〔A〕 增加 〔B〕减小 〔C〕不变 〔C；A〕
45. 在差压式变量泵与节流阀组成的容积节流调速回路中，如果将负载阻力减小，其他条件保持不变，泵的出口压力将〔 〕，节流阀两端压差将〔 〕。
〔A〕 增加 〔B〕减小 〔C〕不变 〔B；C〕
46. 在气体状态变化的〔 〕过程中，系统靠消耗自身的内能对外做功；在气体状态变化的〔 〕过程中，无内能变化，参加系统的热量全部变成气体所做的功。
〔A〕等容过程 〔B〕等压过程 〔C〕等温过程 〔D〕绝热过程 〔D；C〕
47. 每立方米的湿空气中所含水蒸气的质量称为〔 〕；每千克质量的干空气中所混合的水蒸气的质量称为〔 〕。
〔A〕绝对湿度 〔B〕相对湿度 〔C〕含湿量 〔D〕析水量 〔A；C〕
48. 在亚声速流动时，管道截面缩小，气流速度〔 〕；在超声速流动时，管道截面扩大，气流速度〔 〕。
〔A〕增加 〔B〕不变 〔C〕减小 〔A；A〕
49. 当a、b两孔同时有气信号时，s口才有信号输出的逻辑元件是〔〕；当a或b任一孔有气信号，s口就有输出的逻辑元件是〔〕。
〔A〕及门 〔B〕禁门 〔C〕或门 〔D〕三门 〔A；C〕
50. 气动仪表中，〔 〕将检测气信号转换为标准气信号；〔 〕将测量参数及给定参数比拟并进展处理，使被控参数按需要的规律变化。
〔A〕变送器 〔B〕比值器 〔C〕调节器 〔D〕转换器 〔A；C〕
51. 为保证压缩空气的质量，气缸与气马达前必须安装〔 〕；气动仪表或气动逻辑元件前应安装〔 〕。
〔A〕分水滤气器－减压阀－油雾器
〔B〕分水滤气器－油雾器－减压阀
〔C〕减压阀－分水滤气器－油雾器
〔D〕分水滤气器－减压阀 〔A；D〕
三、判断题
1. 液压缸活塞运动速度只取决于输入流量的大小，及压力无关。 〔√〕
2. 液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。 〔×〕
3. 理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能与动能可以互相转换，但其总与不变。 〔√〕
4. 雷诺数是判断层流与紊流的判据。 〔×〕
5. 薄壁小孔因其通流量及油液的粘度无关，即对油温的变化不敏感，因此，常用作调节流量的节流器。 〔√〕
6. 流经缝隙的流量随缝隙值的增加而成倍增加。 〔×〕
7. 流量可改变的液压泵称为变量泵。 〔×〕
8. 定量泵是指输出流量不随泵的输出压力改变的泵。 〔×〕
9. 当液压泵的进、出口压力差为零时，泵输出的流量即为理论流量。 〔√〕
10. 配流轴式径向柱塞泵的排量q及定子相对转子的偏心成正比，改变偏心即可改变排量。 〔√〕
11. 双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在转子与定子上的液压径向力平衡，轴承承受径向力小、寿命长。 〔√〕
12. “流体一定从压力高处流向压力低处。〞 (×)
13. “水力半径大，意谓着流体及管壁接触少，阻力小，通流能力强。〞 (√)
14. “设：通过同心环状缝隙的泄漏量为Q，那么在偏心时泄漏量要增加，并且在完全偏心时泄漏量到达最大，为。〞 (√)
15. “将液压缸的两腔同时接压力油的联接方式，称为差动联接。〞 (×)
16. “在圆柱形的外表间隙中，常常在其配合外表上开几个环形小槽，它能克制因零件精度不高而引起的径向不平衡力，但会使泄漏量增大。〞 (×)
17. 弹簧对中式电液换向阀的先导阀的中位机能一定是“Y〞型。 〔√〕
18. 判断“旁路节流调速系统的效率一般比进、回油节流调速系统的效率高。〞 〔√〕
19. 双作用叶片泵的叶片是前倾放置的而单作用叶片泵的叶片是后倾放置的。 〔√〕
20. 双作用叶片泵的转子叶片槽根部全部通压力油是为了保证叶片紧贴定子内环。 〔×〕
21. 液压泵产生困油现象的充分且必要的条件是：存在闭死容积且容积大小发生变化。 〔√〕
22. 齿轮泵多采用变位齿轮是为了减小齿轮重合度，消除困油现象。 〔×〕
23. 液压马达及液压泵从能量转换观点上看是互逆的，因此所有的液压泵均可以用来做马达使用。 〔×〕
24. 因存在泄漏，因此输入液压马达的实际流量大于其理论流量，而液压泵的实际输出流量小于其理论流量。〔√〕
25. 双活塞杆液压缸又称为双作用液压缸，单活塞杆液压缸又称为单作用液压缸。〔×〕
26. 滑阀为间隙密封，锥阀为线密封，后者不仅密封性能好而且开启时无死区。 〔√〕
27. 节流阀与调速阀都是用来调节流量及稳定流量的流量控制阀。 〔×〕
28. 单向阀可以用来作背压阀。 〔×〕
29. 同一规格的电磁换向阀机能不同，可靠换向的最大压力与最大流量不同。 〔√〕
30. 因电磁吸力有限，对液动力较大的大流量换向阀那么应选用液动换向阀或电液换向阀。 〔√〕
31. 串联了定值减压阀的支路，始终能获得低于系统压力调定值的稳定的工作压力。 〔×〕
32. 增速缸与增压缸都是柱塞缸及活塞缸组成的复合形式的执行元件。 〔×〕
33. 变量泵容积调速回路的速度刚性受负载变化影响的原因及定量泵节流调速回路有根本的不同，负载转矩增大泵与马达的泄漏增加，致使马达转速下降。 〔√〕
34. 采用调速阀的定量泵节流调速回路，无论负载如何变化始终能保证执行元件运动速度稳定。 〔×〕
35. 旁通型调速阀〔溢流节流阀〕只能安装在执行元件的进油路上，而调速阀还可安装在执行元件的回油路与旁油路上。 〔√〕
36. 油箱在液压系统中的功用是储存液压系统所需的足够油液。 〔×〕
37. 在变量泵—变量马达闭式回路中，辅助泵的功用在于补充泵与马达的泄漏。 〔×〕
38. 因液控单向阀关闭时密封性能好，故常用在保压回路与锁紧回路中。 〔√〕
39. 同步运动分速度同步与位置同步，位置同步必定速度同步；而速度同步未必位置同步。 〔√〕
40. 压力控制的顺序动作回路中，顺序阀与压力继电器的调定压力应为执行元件前一动作的最高压力。 〔×〕
41. 为限制斜盘式轴向柱塞泵的柱塞所受的液压侧向力不致过大，斜盘的最大倾角αmax一般小于18°~20°。 〔√〕
42. 当液流通过滑阀与锥阀时，液流作用在阀芯上的液动力都是力图使阀口关闭的。 〔×〕
43. 流体在管道中作稳定流动时，同一时间内流过管道每一截面的质量相等。 〔√〕
44. 空气的粘度主要受温度变化的影响，温度增高，粘度变小。 〔×〕
45. 在气体状态变化的等容过程中，气体对外不做功，气体温度升高，压力增大，系统内能增加。 〔√〕
46. 气体在管道中流动，随着管道截面扩大，流速减小，压力增加。 〔×〕
47. 在放气过程中，一般当放气孔面积较大、排气较快时，接近于绝热过程；当放气孔面积较小、气壁导热又好时，那么接近于等温过程。 〔√〕
48. 气动三大件是气动元件及气动系统使用压缩空气质量的最后保证。其安装次序依进气方向为减压阀、分水滤气器、油雾器。 〔×〕
四、名词解释
1． 帕斯卡原理〔静压传递原理〕 〔在密闭容器内，施加于静止液体上的压力将以等值同时传到液体各点。〕
2． 系统压力 〔系统中液压泵的排油压力。〕
3． 运动粘度 〔动力粘度μ与该液体密度ρ之比值。〕
4． 液动力 〔流动液体作用在使其流速发生变化的固体壁面上的力。〕
5． 层流 〔粘性力起主导作用，液体质点受粘性的约束，不能随意运动，层次清楚的流动状态。〕
6． 紊流 〔惯性力起主导作用，高速流动时液体质点间的粘性不再约束质点，完全紊乱的流动状态。〕
7． 沿程压力损失 〔液体在管中流动时因粘性摩擦而产生的损失。〕
8． 局部压力损失 〔液体流经管道的弯头、接头、突然变化的截面以及阀口等处时，液体流速的大小与方向急剧发生变化，产生漩涡并出现强烈的紊动现象，由此造成的压力损失〕
9． 液压卡紧现象 〔当液体流经圆锥环形间隙时，假设阀芯在阀体孔内出现偏心，阀芯可能受到一个液压侧向力的作用。当液压侧向力足够大时，阀芯将紧贴在阀孔壁面上，产生卡紧现象。〕
10. 液压冲击 〔在液压系统中，因某些原因液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称为液压冲击。〕
11. 气穴现象；气蚀 〔在液压系统中，假设某点处的压力低于液压油液所在温度下的空气别离压时，原先溶解在液体中的空气就别离出来，使液体中迅速出现大量气泡，这种现象叫做气穴现象。当气泡随着液流进入高压时，在高压作用下迅速破裂或急剧缩小，又凝结成液体，原来气泡所占据的空间形成了局部真空，周围液体质点以极高速度填补这一空间，质点间相互碰撞而产生局部高压，形成压力冲击。如果这个局部液压冲击作用在零件的金属外表上，使金属外表产生腐蚀。这种因空穴产生的腐蚀称为气蚀。〕
12. 排量 〔液压泵每转一转理论上应排出的油液体积；液压马达在没有泄漏的情况下，输出轴旋转一周所需要油液的体积。〕
13. 自吸泵 〔液压泵的吸油腔容积能自动增大的泵。〕
14. 变量泵 〔排量可以改变的液压泵。〕
15. 恒功率变量泵 〔液压泵的出口压力p及输出流量q的乘积近似为常数的变量泵。〕
16. 困油现象 〔液压泵工作时，在吸、压油腔之间形成一个闭死容积，该容积的大小随着传动轴的旋转发生变化，导致压力冲击与气蚀的现象称为困油现象。〕
17. 差动连接 〔单活塞杆液压缸的左、右两腔同时通压力油的连接方式称为差动连接。〕
18. 往返速比 〔单活塞杆液压缸小腔进油、大腔回油时活塞的运动速度v2及大腔进油、小腔回油时活塞的运动速度v1的比值。〕
19. 滑阀的中位机能 〔三位滑阀在中位时各油口的连通方式，它表达了换向阀的控制机能。〕
20. 溢流阀的压力流量特性 〔在溢流阀调压弹簧的预压缩量调定以后，阀口开启后溢流阀的进口压力随溢流量的变化而波动的性能称为压力流量特性或启闭特性。〕
21. 节流阀的刚性 〔节流阀开口面积A一定时，节流阀前后压力差Δp的变化量及流经阀的流量变化量之比为节流阀的刚性T： 。〕
22. 节流调速回路 〔液压系统采用定量泵供油，用流量控制阀改变输入执行元件的流量实现调速的回路称为节流调速回路。〕
23. 容积调速回路 〔液压系统采用变量泵供油，通过改变泵的排量来改变输入执行元件的流量，从而实现调速的回路称为容积调速回路。〕
24. 功率适应回路〔负载敏感调速回路〕 〔液压系统中，变量泵的输出压力与流量均满足负载需要的回路称为功率适应回路。〕
25. 速度刚性 〔负载变化时调速回路阻抗速度变化的能力。 〕
26. 相对湿度 〔在某一确定温度与压力下，其绝对湿度及饱与绝对湿度之比称为该温度下的相对湿度。 〕
27. 气动元件的有效截面积 〔气体流过节流孔时，由于实际流体存在粘性，其流束的收缩比节流孔实际面积还小，此最小截面积称为有效截面积〕
28. 马赫数 〔气流速度v及当地声速c之比称为马赫数。〕
29. 非时序逻辑系统 〔系统的输出只及输入变量的组合有关，及变量取值的先后顺序无关。〕
30. 时序逻辑系统 〔系统的输出不仅及输入信号的组合有关，而且受一定顺序的限制。也称为顺序控制或程序控制系统。〕
五、分析题
1. 如下图定量泵输出流量为恒定值qp ，如在泵的出口接一节流阀，并将阀的开口调节的小一些，试分析回路中活塞运动的速度v与流过截面P，A，B三点流量应满足什么样的关系〔活塞两腔的面积为A1与A2，所有管道的直径d一样〕。
解：图示系统为定量泵，表示输出流量qP不变。根据连续性方程，当阀的开口开小一些，通过阀口的流速增加，但通过节流阀的流量并不发生改变，qA= qp ，因此该系统不能调节活塞运动速度v，如果要实现调速就须在节流阀的进口并联一溢流阀，实现泵的流量分流。
连续性方程只适合于同一管道，活塞将液压缸分成两腔，因此求qB不能直接使用连续性方程。根据连续性方程，活塞运动速度v = qA/A1，qB = qA/A1=〔A2 / A1〕qP
2. 如下图节流阀调速系统中，节流阀为薄壁小孔，流量系数，油的密度ρ=900kg/ cm3，先导式溢流阀调定压力py=12×105Pa，泵流量q=20l/min，活塞面积A1=30cm2，载荷Ｆ=2400N。试分析节流阀开口〔面积为AT〕在从全开到逐渐调小过程中，活塞运动速度如何变化及溢流阀的工作状态。
解：节流阀开口面积有一临界值ATo。当AT>ATo时，虽然节流开口调小，但活塞运动速度保持不变，溢流阀阀口关闭起平安阀作用；当AT<ATo时，活塞运动速度随开口
