维修作业中的能量隔离
在对各类设备进行维修的时候，因为存在可能意外释放的电能、压力能、机械能、势能等能量，需对这些能量采取可靠的方法进行隔离。否则在作业过程中，有可能因为这些能量的意外释放而导致伤害。本期我们将介绍维修作业中的能量隔离安全操作要点。
事故案例1
　　某厂铸造车间配砂组工人张某，经常早上提前上班检修混砂机内舱，以保证上班时间正常运行。某日7:20，张某来到车间，和往常一样打开了混砂机舱门，但没有隔离电源开关，也没有挂上“有人工作禁止合闸”的警告牌，便进入机内检修。他怕舱门开大了影响他人行走，故意将舱门带到仅留有150缝隙。7:50左右，本组配砂工李某上班后，见舱门虚掩，以为别人下班没关严，便将舱门推上，顺手开动了混砂机，滚轮急速转动，将里面工作的张某头部撞伤，最后因伤势严重，抢救无效死亡。

事故案例2
　　某现场配电柜检修中，因为未做隔离导致电击伤人事故(图1和图2)。

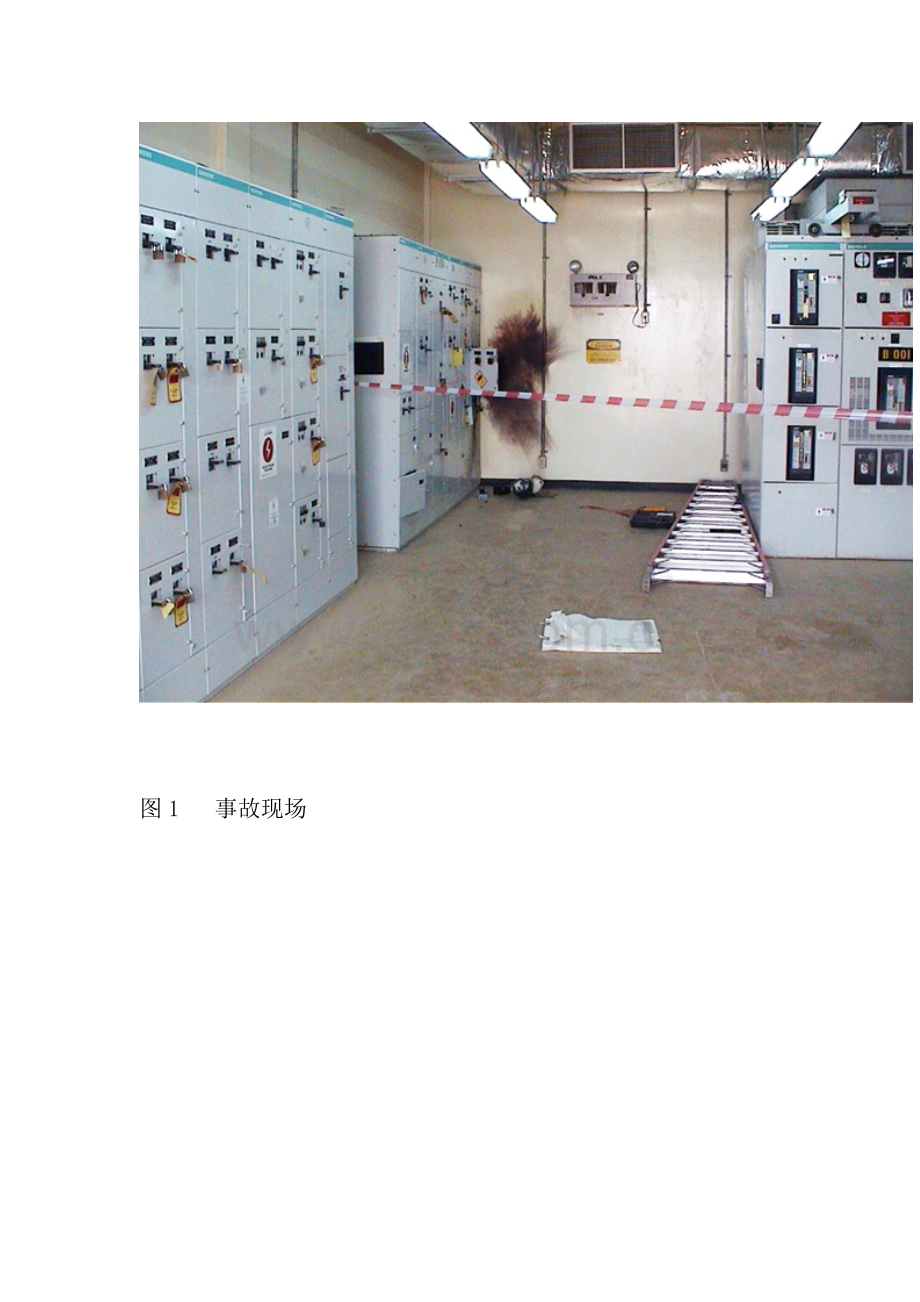

图1  事故现场

图2  操作人员当时戴的安全帽

　　这起事故导致一名承包商员工Ⅰ度烧伤，两名Ⅱ度烧伤。随后的事故调查发现承包商员工在拆除一个480V断路器的过程中没有做能源隔离，从而导致了电弧烧伤事故。

能量隔离注意事项
　　1.能量隔离和作业许可之间要有明确的界面
　　作业许可对应的作业任务所需要的能量隔离应该根据不同的能量类型分别填写签发隔离单，附在作业许可的后边，并建立隔离单和作业许可之间的双向链接，只有作业许可对应的隔离单完成隔离后，才可以实施对应的作业任务。作业许可和隔离单应该有统一的管理。若多个作业许可对应同一个隔离单，需要将隔离单独立出来进行管理，当全部作业完成后，该独立的隔离单才能够解除隔离。
　　2.全面识别需隔离的能量源
　　全面识别需隔离的能量源是我们实施有效隔离的前提。针对作业许可中的工作任务，我们要根据相关的图、图表、供应商提供的文件和其他文件，将相关的有可能产生危害的电能、工艺流程中的流体压力、机械驱动、气动和液压等能量识别出来，作为要隔离的不同类型的能量源，确定可靠的隔离点，分别填写相关类别的隔离单。并将隔离单和对应图纸的复印件一同作为作业许可的附件。
　　3.能量隔离方法的选择

图3  常见的阀门隔离

图4  电气设备的隔离
　　对于每类能量的隔离点，要根据作业的类别采用不同的隔离方法(单阀隔离、双阀隔离、双阀隔离加放空、不同压力等级的盲板、链条锁定关闭、链条锁定打开、挂牌关闭、挂牌打开等隔离方法)。在涉及油气、氮气吹扫和进入受限空间等作业的隔离时，隔离类型必须是可以取得的最高合理级别。特别需要注意的是蝶阀、控制阀、节流阀、调节阀等类型的阀门不能作为系统的隔离阀门;电能类的隔离中控制用的启动、停止按钮不能作为隔离设备，必须用独立的手工断路开关作为隔离点。
　　4.能量隔离的实施

图5  常见的隔离工具

图6  隔离标签具
　　能量隔离的实施需要专业的隔离人根据作业程序或隔离单给出的能量隔离计划()，选取合适的隔离锁具、标签和链条等装置对中的隔离点进行隔离操作。需要注意的事项是同一工作许可涉及多类隔离时要遵从电气→系统→流程→机械的顺序分别进行隔离，在解除隔离时应按反序进行。特殊隔离如高电压、超高电压的隔离要严格按照隔离程序穿好绝缘防护用品(绝缘鞋、绝缘服、绝缘头盔和绝缘手套等)和使用专用的隔离工具，并且要根据要求设置现场监护人员。
　　5.残余能量的释放
　　在根据隔离单做完隔离后，要对被隔离部分的残余能量进行释放。对待电能的隔离，要特别注意电容器和感应器的放电，因为这类器件在隔离完成后将保持一段时间的带电状态(约5)。电瓶系统的隔离不能去除能量源，应当做有电处理，在进行隔离的情况下仍要采取相应的预防措施。
　　6.隔离效果的验证
　　工作前应核实隔离效果(如试启动设备)，确保相关的能量源已彻底断开，设备不能被意外启动，符合完全隔离要求。
　　7.上锁和挂牌
　　完成隔离并进行验证后，应上锁并挂牌(图7和图8)，在标签上写明对应的隔离单号码、隔离日期、隔离人等信息。同时在隔离单上填写隔离锁号、隔离时间，隔离人员签名。复核人员根据隔离单的隔离内容进行逐项核实，然后在复核栏内签名，这样整个隔离作业才算完成。将隔离单连同对应的钥匙交回工作许可()签发办公室或者中控室()集中管理。只有作业许可所对应的隔离全部完成后，才能开始实施相应的维修作业任务。
　　8.能量隔离的解除
　　当所有的维修作业任务完成后，对应的负责人在隔离单解除隔离许可栏内签字，专业隔离人员从工作许可办公室或取回隔离单对应的钥匙，将维修作业前所做的全部隔离解除，把设备恢复到维修前的状态(待机状态或运行状态)。如一个作业许可对应多个隔离单，应按照实施隔离相反的顺序解除隔离，即按机械→流程→系统→电气的顺序实施解除。
