测量放线工中级培训考核大纲.docx

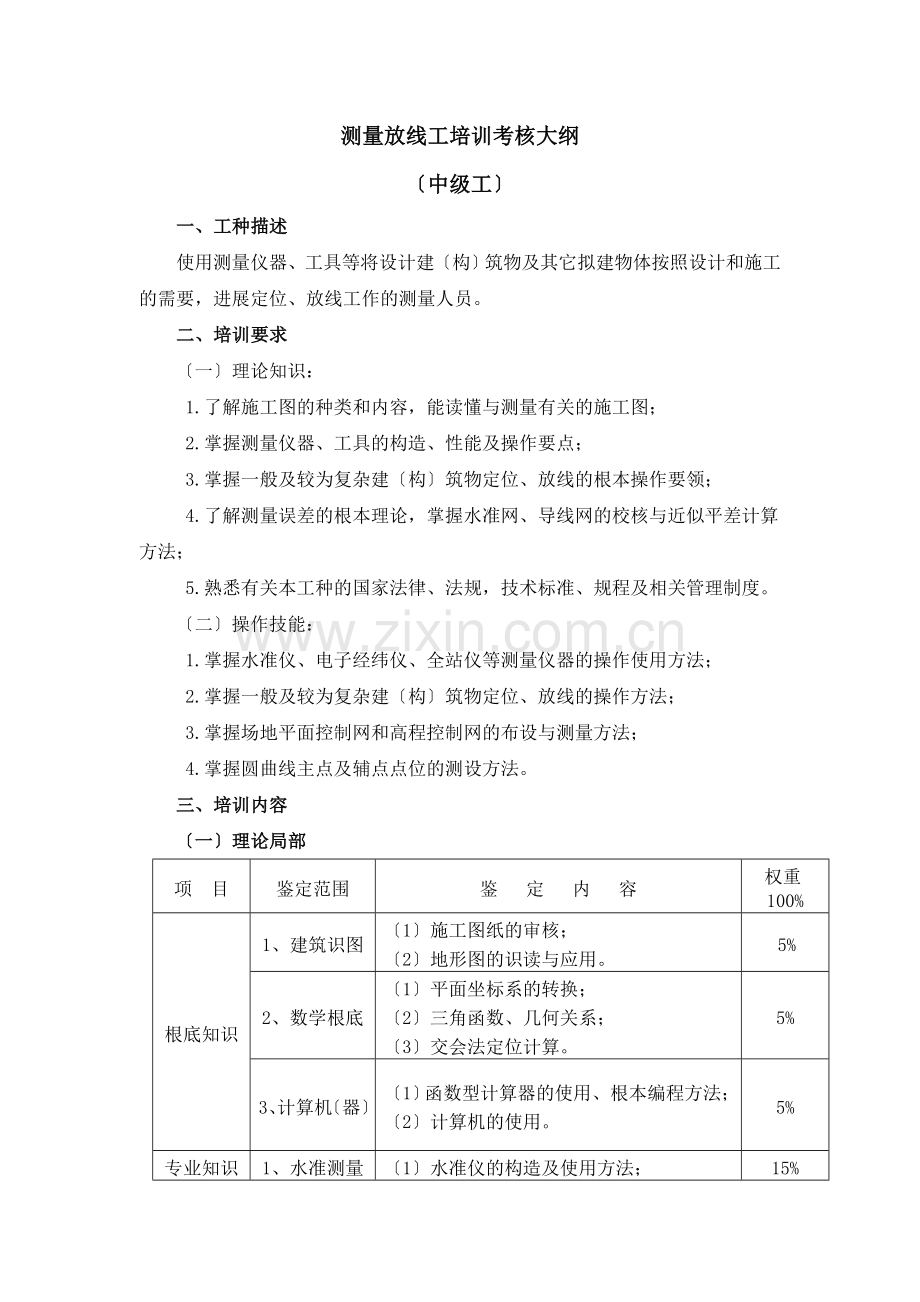

测量放线工培训考核大纲
〔中级工〕
一、工种描述
使用测量仪器、工具等将设计建〔构〕筑物及其它拟建物体按照设计和施工的需要，进展定位、放线工作的测量人员。
二、培训要求
〔一〕理论知识：
1.了解施工图的种类和内容，能读懂与测量有关的施工图；
2.掌握测量仪器、工具的构造、性能及操作要点；
3.掌握一般及较为复杂建〔构〕筑物定位、放线的根本操作要领；
4.了解测量误差的根本理论，掌握水准网、导线网的校核与近似平差计算方法；
5.熟悉有关本工种的国家法律、法规，技术标准、规程及相关管理制度。
〔二〕操作技能：
1.掌握水准仪、电子经纬仪、全站仪等测量仪器的操作使用方法；
2.掌握一般及较为复杂建〔构〕筑物定位、放线的操作方法；
3.掌握场地平面控制网和高程控制网的布设与测量方法；
4.掌握圆曲线主点及辅点点位的测设方法。
三、培训内容
〔一〕理论局部
项 目
鉴定范围
鉴 定 内 容
权重100%
根底知识
1、建筑识图
〔1〕施工图纸的审核；
〔2〕地形图的识读与应用。
5%
2、数学根底
〔1〕平面坐标系的转换；
〔2〕三角函数、几何关系；
〔3〕交会法定位计算。
5%
3、计算机〔器〕
〔1〕函数型计算器的使用、根本编程方法；
〔2〕计算机的使用。
5%
专业知识
1、 水准测量
〔1〕水准仪的构造及使用方法；
〔2〕水准路线的成果校核；
〔3〕三、四等水准测量方法；
〔4〕三角高程测量。
15%
2、角度测量
〔1〕经纬仪的构造及使用方法；
〔2〕全圆测回法；
〔3〕全站仪悬高测量。
10%
3、距离测量
〔1〕视距测量；
〔2〕电磁波测距；
〔3〕准直测量。
5%
4、误差理论
〔1〕评定精度的指标；
〔2〕等精度观测值的平差。
10%
5、施工测量
〔1〕场地控制测量；
〔2〕建筑物的定位和放线；
〔3〕圆曲线的测设；
〔4〕沉降观测和竣工测量。
25%
相关知识
1、班组管理
〔1〕测量放线工班组长的职责；
〔2〕班组管理的工作内容；
〔3〕班组管理的方法。
8%
2、平安生产
〔1〕平安教育培训；
〔2〕现场平安防护措施；
〔3〕测量仪器的保护。
7%
3、职业道德
〔1〕文明生产；
〔2〕保证质量。
5%

〔二〕实操局部
项 目
鉴定范围
鉴 定 内 容
权重100%
操作技能
1、水准仪
〔1〕自动安平水准仪的检验与校正；
〔2〕四等水准测量。
30%
2、经纬仪
〔1〕电子经纬仪的检验与校正；
〔2〕全圆测回法测量水平角。
30%
3、施工测量
〔1〕建筑物定位与放线；
〔2〕圆曲线测设。
30%
平安生产
制定平安生产措施
制定测量放线人员、仪器的平安保护措施。
10%

四、考核大纲
〔一〕理论考核
1.根底知识：
〔1〕掌握识读施工图的步骤和顺序，能够看懂相关施工图纸，并对图纸进展审核；
〔2〕学会识读地形图，了解地形图的应用；
〔3〕掌握不同平面坐标系之间的转换；
〔4〕了解计算机的相关知识，掌握函数型计算器的使用。
2.专业知识：
〔1〕掌握误差知识：
1〕评定精度的指标：中误差、允许误差、相对误差；
2〕等精度观测值平差：算术平均值及其中误差。
〔2〕有关的施工测量标准、规程：
熟悉各种主要精度指标与技术要求。
〔3〕水准测量：
1〕能够进展三等、四等水准测量；
2〕了解精细水准仪的使用；
3〕了解电子水准仪的使用。
〔4〕角度测量：
1〕掌握全圆测回法观测水平角；
2〕掌握电子经纬仪的使用方法；
3〕掌握全站仪的根本使用方法；
4〕了解悬高测量方法。
〔5〕距离测量
1〕熟悉视距测量及其计算方法；
2〕掌握钢尺量距的三差改正计算；
3〕掌握全站仪的测距功能；
4〕了解准直测量仪器和使用方法。
〔6〕施工测量
1〕熟悉施工测量前的各项准备工作；
2〕了解场地控制网的建立方法；
3〕掌握建筑物的定位、放线方法；
4〕掌握圆曲线的测设方法；
5〕能够进展沉降观测和竣工测量。
3. 相关知识：
〔1〕班组管理：
1〕了解测量放线工班组长的职责；
2〕了解班组管理的工作内容；
3〕了解班组管理的具体实施方法。
〔2〕平安生产：
1〕施工前的平安教育培训，施工过程中的平安检查；
2〕做好测量作业过程中的平安防护，戴好平安帽，垂直预留孔洞处要有防止高处坠物的措施；
3〕钢尺使用中注意防止触电，做好使用时的平安防护；
4〕做好测量仪器的保护。
〔3〕职业道德：
1〕文明施工：遵章守纪，平安生产；
2〕质量第一：遵守测量标准，符合质量验收标准。

〔一〕操作技能：
1. 水准仪主要轴线几何关系的检验与校核
〔1〕重点内容：i角误差的检验与校正。
选择一个狭长的场地，距离大约为80m。
首先将水准仪安置在场地中间，距离两端各约40m左右的位置上。采用改变仪器高度的方法，两次测量两端高差取平均得h。然后将仪器移动到某一端〔距离水准尺2m处〕安置，再次测量高差h’。比较两次高差，计算i角。假设i角大于20〞时，需要进展校正。
〔2〕操作要点
1)仪器安置在中间时，仪器到两端的距离要相等。视距差不能大于2m；
2)采用改变仪器高度的方法进展两次高差观测，仪器高度变化应大于10cm以上。两次高差相差不得大于±3mm，取其均值。
〔3〕独立完成操作，符合精度要求。
〔4〕时间上限：30分钟。
2. 四等水准测量
〔1〕采用四站闭合水准路线。
〔2〕操作要点：每站要前后视距相等，视距差小于2m。
〔3〕独立完成操作，符合精度要求。
〔4〕时间上限：30分钟。
3. 电子经纬仪主要轴线几何关系的检验与校正
〔1〕重点内容：CC轴与HH轴垂直性的检验与校正。
选择一个平坦、狭长的场地，距离为60～100之间。中间O点安置仪器，一端定出一点标志A，另一端为B横放一把带有毫米刻度的尺子。首先照准A点，然后倒转望远镜在尺子上读出读数b。根据读数判断是否满足条件。
〔2〕操作要点：盘左、盘右分别进展。
〔3〕独立完成操作，符合精度要求。
〔4〕时间上限：30分钟。
4.全圆测回法
〔1〕测站点：O；观测方向：A、B、C、D。
将仪器安置于测站点O上，盘左依次瞄准A、B、C、D方向，并归零再次照准A；盘右依次照准A、D、C、B方向，归零照准A。
〔2〕操作要点：
1)盘左、盘右分别观测。
2)观测2个测回。
〔3〕独立完成操作，符合精度要求。
〔4〕时间上限：30分钟。
5. 圆曲线测设
〔1〕首先测设曲线主点ZY、QZ、YZ；然后依照偏角法n等分曲线测设辅点。
〔2〕操作要点：
1)根据给定曲线半径R、偏角α计算曲线要素并进展校核；
2)测设主点；
3)测设辅点。
〔3〕独立完成操作，符合精度要求。
〔4〕时间上限：40分钟。
〔二〕平安生产：
1. 平安施工的一般规定：
施工前的班组平安教育。戴好防护用品和平安帽。现场空洞、楼梯间应设置护身栏杆或盖板，槽沟空洞夜间设置警示灯。制止酒后作业。
2. 施工现场平安操作的一般规定：
施工前必须对现场进展平安检查。

理论知识考核权重表
考核工程
考核权重比例 %
根底知识
15
专业知识
65
平安知识
20
合计
100

技能操作考核权重表
考核工程
考核权重比例 %
操作技能
90
平安生产与职业道德
10
合计
100
