卸料平台脚手架搭设方案计算.doc

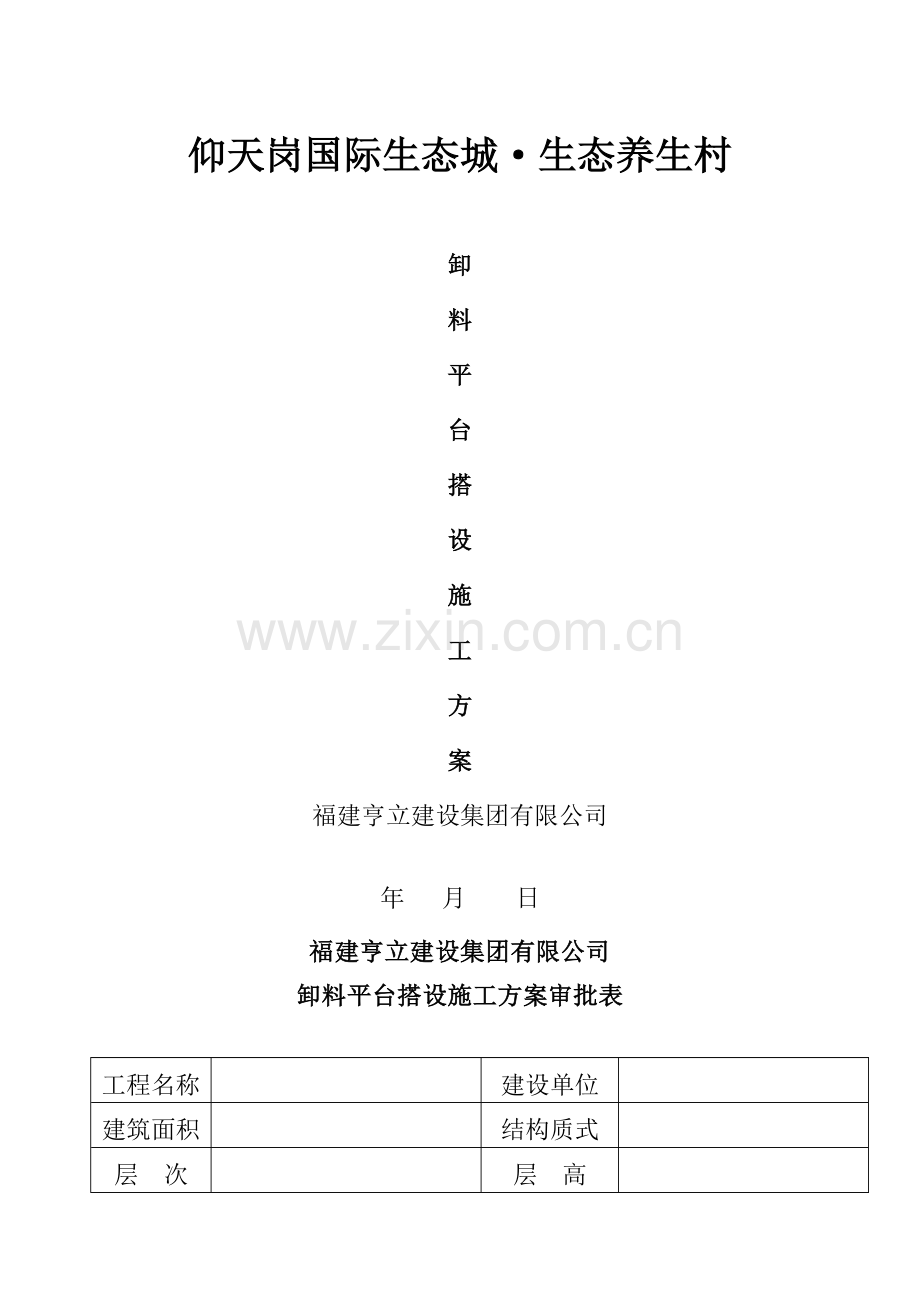

仰天岗国际生态城·生态养生村

卸
料
平
台
搭
设
施
工
方
案
福建亨立建设集团有限公司

年 月 日
福建亨立建设集团有限公司
卸料平台搭设施工方案审批表

工程名称

建设单位

建筑面积

结构质式

层 次

层 高

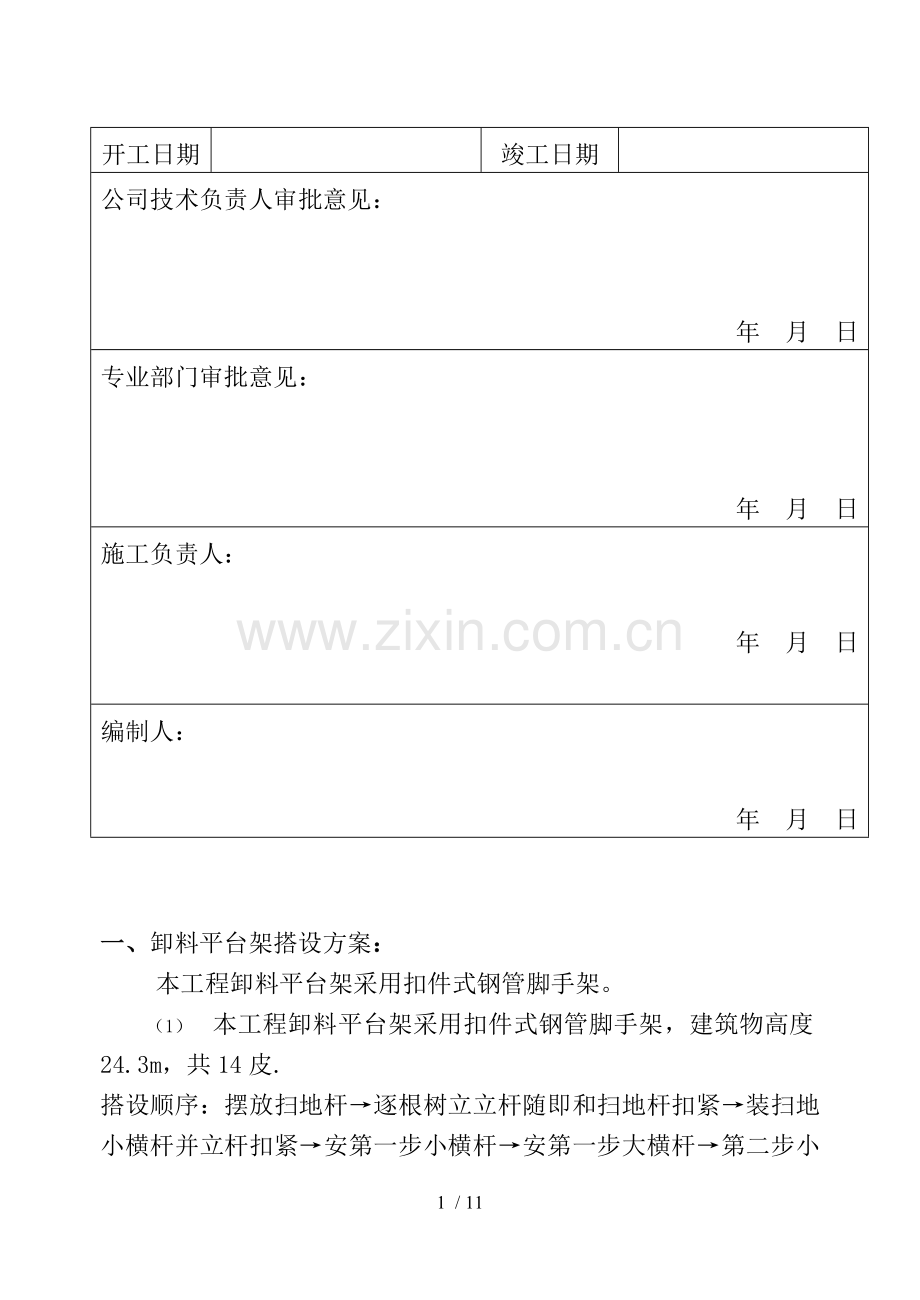

开工日期

竣工日期

公司技术负责人审批意见：

年 月 日
专业部门审批意见：

年 月 日
施工负责人：

年 月 日

编制人：

年 月 日

一、卸料平台架搭设方案：
本工程卸料平台架采用扣件式钢管脚手架。
（1） 本工程卸料平台架采用扣件式钢管脚手架，建筑物高度24.3m，共14皮.
搭设顺序：摆放扫地杆→逐根树立立杆随即和扫地杆扣紧→装扫地小横杆并立杆扣紧→安第一步小横杆→安第一步大横杆→第二步小横杆→第二步大横杆→加设临时斜撑杆→第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。其余按常规作法。
(1)搭设前，基础平整实，设排水沟及集水坑进行排水，确保脚手架不沉陷；
(2)采用枕木做垫座，里外立杆加设扫地杆；
(3)建筑物屋面栏板标高24.3m，步距设为1.8m,设14皮架,高出建筑物1.2m。
(4)立杆横向间距按最大设为1.25m，共设六根大横杆，大横杆中心间距0.47cm，
里立杆离墙按20cm控制。纵向间距设为1.4m。搭设时首跨采用6m长钢管，相邻立杆采用4m长钢管，保证接头相互错开；
(5)小横杆采用长度为2.5m的钢管，里端伸出立杆15cm，外端伸出35cm，离墙10cm；
(6)架子的四周除平台进料处外均应设剪力撑，并随架子高度以连续设置。两杆交接处采用搭接，搭接有效长度设为40cm，并采用两只扣件扣紧；
(7)每层位置预埋两支钢筋Φ20，并和小横杆连接作则刚性拉结，保证架子整件稳定性；
(8)设1.2m高的防护栏板，0.6m高处设一道防护栏杆,1.2m高设一道防护栏杆,除卸料平台进料口设安全门外,全部加密目安全网作封闭围护；
(9)竹架板采用竹篇，搭设时，竹篇四周采用16#铁丝绑扎在大横杆上。
竹篇之间搭设长度为20cm；
(10)立杆里端离墙为20cm，每四皮架采用一道线网作缝隙的防护；
(12)过门洞处加设斜支撑加固，上面设一剪力撑。

二、井架卸料平台设计和计算:
脚手架搭设高度Hd=24.3m，采用ø48×3.5钢管，材料为木脚手板，脚手架排距lb=1.25m，脚手架用于结构运输平台，要求两层同时作业。
1.搭设尺寸设计：
试选搭设尺寸如下：步距h=1.8m，柱距l=1.4m，连墙点竖向间距H1≤3.9m、水平间距L1=2.5m，并取整个脚手架的步距、柱距及连墙件间距相等或相近，先按以上尺寸对立柱进行稳定验算，不满足要求时，再对试选尺寸进行调整。
2.纵向、横向水平杆的计算：
采用的是冲压钢脚手板，属于施工荷载由横向水平杆传给立柱情况，查表4-34A，当排距lb=1.25m，施工均布荷载Qk=3.0kN/m2时，操作层横向水平杆间距取1/3×l=0.47m，柱距l=1.4m（柱距即横向水平杆跨度），均在该表容许范围，纵、横向水平杆的抗弯刚度、抗弯强度及扣件的抗滑移均满足要求，故不需进行计算。
3.立柱稳定验算：
脚手架以相等的步距、柱距、排距、连墙件间距搭设，底层的立柱段所受压力最大，为脚手架的验算部位。
（1）计算底层立柱的轴心压力
1）脚手架结构自重产生的轴心压力NGK：
由表4-38查得一个柱距范围内每米高脚手架结构自重产生的轴心压力标准值：
gk=0.125kN/m
则24.3高的脚手架结构自重轴心压力标准值：
NGK=H×gk=24.3×0.125=3.03kN
2）脚手架活荷载产生的轴心压力：
根据脚手架高度24.3m，共六层，查表4-39得六层脚手板产生轴心压力：
NQ1K=2.16kN
敞开式脚手架的防护材料产生轴心压力，查表4-40得：
NQ2K=0.228kN
根据结构用途脚手架，二层同时操作，施工均布荷载QK=2×3.0=6.0kN/m2，查表4-41得施工荷载产生轴心压力：
NQ3K=3.6×2=7kN
根据公式（4-32），活荷载产生轴心压力标准值为
3
∑NQiK= NQ1K+ NQ2K+ NQ3K
i=1

=2.16+0.228+7=9.388kN
3）计算立柱段的轴心压力设计值:
根据公式(4-31)计算:
n
N=1.2/k1×NGK+1.4∑NQiK
i=1
=1.2/0.87×3.03+1.4×9.388=17.32kN
(k1根据H=24.3m查表4-35得0.87)
（2）立柱稳定性验算：
立柱稳定性应满足式
N/ψA≤ƒc或N≤ψAƒc
的要求。根据钢管采用ø48×3.5，钢材Q235，排距lb=1.25m，连墙件间距H1(2步距)，l1=（2步距），分别由表4-25、表4-31、表4-36查得：
立柱截面积A=4.89cm2
回转半径i=1.58cm
钢材抗压强度设计值ƒc=180N/mm2
立柱计算长度系数μ=1.55
立柱长细比：
λ=μh/I=1.55×180/1.58=176
查表4-37A得稳定系数ψ=0.218
立柱稳定承载力设计值：
ψAƒc=0.218×4.89×102×180/103=19.18kN
(ψAƒc也可由表4-42直接查取)
N=19.95Kn<ψAƒc=19.18kN
立柱稳定性满足要求，说明根据题目要求所选的脚手架搭设尺寸合适。
三、卸料平台楼板承载力验算：
（1）计算二层立柱搭设于二层楼板上的轴心压力
1）脚手架结构自重产生的轴心压力NGK：
由表4-38查得一个柱距范围内每米高脚手架结构自重产生的轴心压力标准值：
gk=0.125kN/m
则8.7m高的脚手架结构自重轴心压力标准值：
NGK=H×gk=8.7×0.125=1.09kN
2）脚手架活荷载产生的轴心压力：
根据脚手架高度8.7m，共四层，查表4-39得四层脚手板产生轴心压力：
NQ1K=1.44kN
敞开式脚手架的防护材料产生轴心压力，查表4-40得：
NQ2K=0.228kN
根据结构用途脚手架，二层同时操作，施工均布荷载QK=2×3.0=6.0kN/m2，查表4-41得施工荷载产生轴心压力：
NQ3K=3.6×2=7kN
根据公式（4-32），活荷载产生轴心压力标准值为
3
∑NQiK= NQ1K+ NQ2K+ NQ3K
i=1

=1.44+0.228+7=8.66kN
3）计算立柱段的轴心压力设计值:
根据公式(4-31)计算:
n
N=1.2/k1×NGK+1.4∑NQiK
i=1
=1.2/0.87×1.09+1.4×8.66=13.62kN
（2） 立柱作用面积详见附图（二层平面图）作用2-3轴在A轴处悬挑部分的走廊立杆根数为6根
1） 楼板荷载计算 板厚100
3
SL=CGGK+ ∑ΨciCQiQIr
i=1
=1.0×3.2+0.4×1×1.5+13.62×6/3.2×1.5
=20.825KN/m2
q= SL.a=20.825×3.2=66.96 KN/m
式中: CG=1.0（永久荷载效应系数）
GK=24×0.10 + 0.8=3.2 KN/m2（永久荷载标准值）
( 楼板自重) (抹灰重)
Ψci=0.4（准永久值系数）
CQi=1.0（荷载效应系数）
QIr=1.5 KN/m2=3.2m（活荷载）
a=3.2m

2)计算弯矩
M=表中系数×ql2
Mao= -0.056×66.96×1.52=8.43KN.m
查砼设计手册表4-2-4得AS=560mm2查表4-2-4配筋配Ф8@ 90
Mbo= -0.0826×66.96×1.52=12.44KN.m
查砼设计手册表4-2-4得AS=897mm2查表4-2-4配筋配Ф10@ 90

Mbc= -0.0401×66.96×1.52=2.74KN.m
查砼设计手册表4-2-4得AS=200mm2查表4-2-4配筋配Ф8@ 200
Mac= -0.0038×66.96×1.52=0.254KN.m
按构造配筋配Ф6@ 200
根据二层结构板图纸配筋 Mao 配Ф8@ 180
Mbo 配Ф8@ 200
Mbc 配Ф8@ 180
均小于计算配筋故在作用2-3轴在A轴处悬挑部分的走廊结构板模板支撑系统不能拆除须长期支承作用在土层上。
四、安全要求
1. 搭设架及四周范围应场地平整，无材料及杂物堆放。
2. 搭拆时应在离地面2.5m以上设外挑3m的安全接网（承重），该网和搭拆作业应紧密配合上升或下移，做到距作业面不大于12m，以保证搭拆作业人员的安全。
3. 根据方案，安全挂网随同搭拆进行。
4. 材料的升、降宜借助现场垂直运输机构，人工作业时应借助工具加强组织，不得高空抛落。下传材料应及时整理分类堆放。
5. 搭设或拆除过程应在地面设警护区，设专人看护，防止非作业人员穿行。
6. 作业人员应按登高作业要求，佩带安全防护器具，穿软底鞋。
7. 现场应设消防器具。
8. 雨天或五级以上大风不得进行搭设或拆除作业。
9. 搭设上方有电线时，应遵守相应规定，并采取措施后方可作业。
