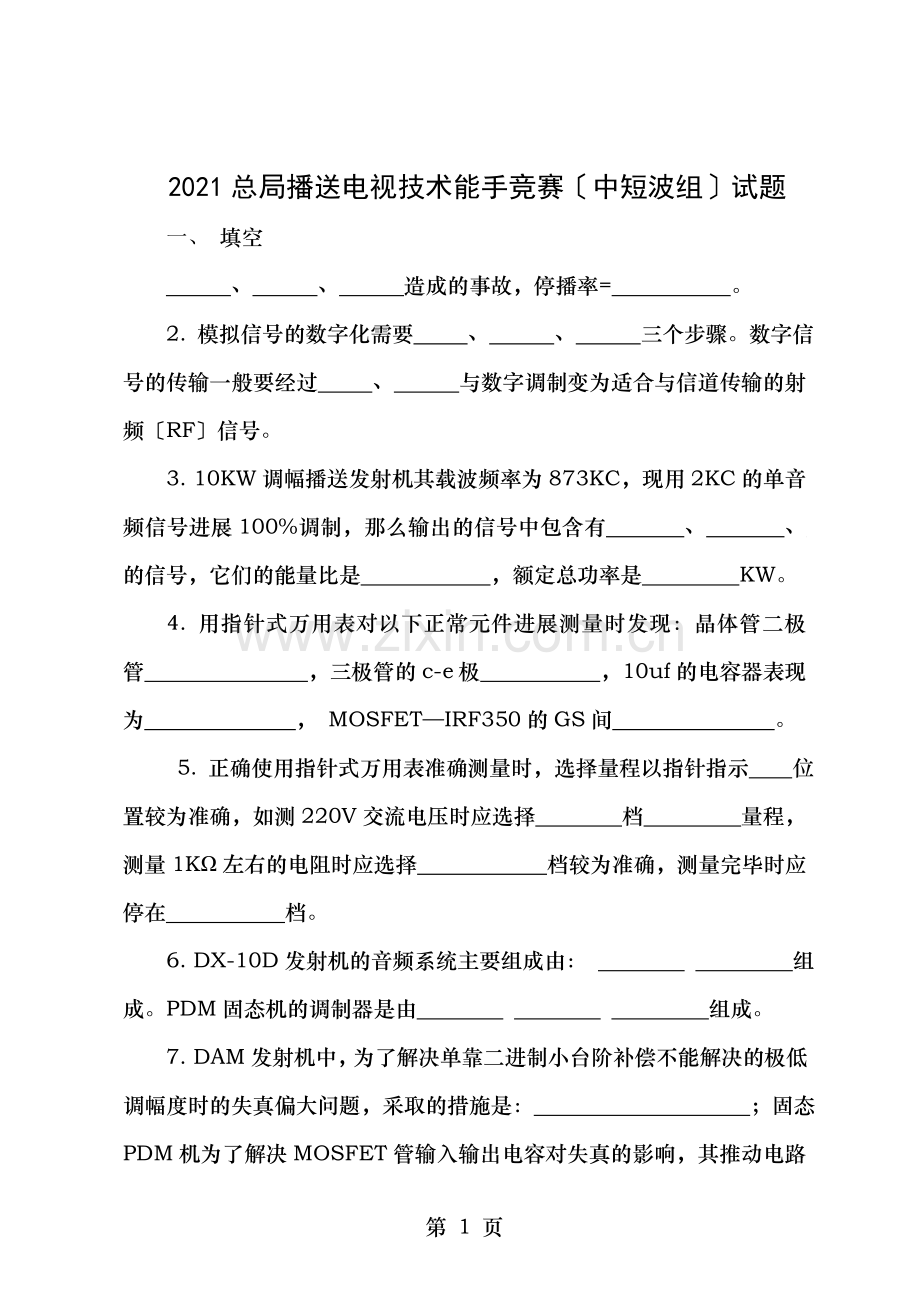

2021总局播送电视技术能手竞赛〔中短波组〕试题
一、 填空
、 、 造成的事故,停播率= 。
2. 模拟信号的数字化需要 、 、 三个步骤。数字信号的传输一般要经过 、 与数字调制变为适合与信道传输的射频〔RF〕信号。
3. 10KW调幅播送发射机其载波频率为873KC,现用2KC的单音频信号进展100%调制,那么输出的信号中包含有 、 、 的信号,它们的能量比是 ,额定总功率是 KW。
4. 用指针式万用表对以下正常元件进展测量时发现:晶体管二极管 ,三极管的c-e极 ,10uf的电容器表现为 , MOSFET—IRF350的GS间 。
5. 正确使用指针式万用表准确测量时,选择量程以指针指示 位置较为准确,如测220V交流电压时应选择 档 量程,测量1KΩ左右的电阻时应选择 档较为准确,测量完毕时应停在 档。
6. DX-10D发射机的音频系统主要组成由: 组成。PDM固态机的调制器是由 组成。

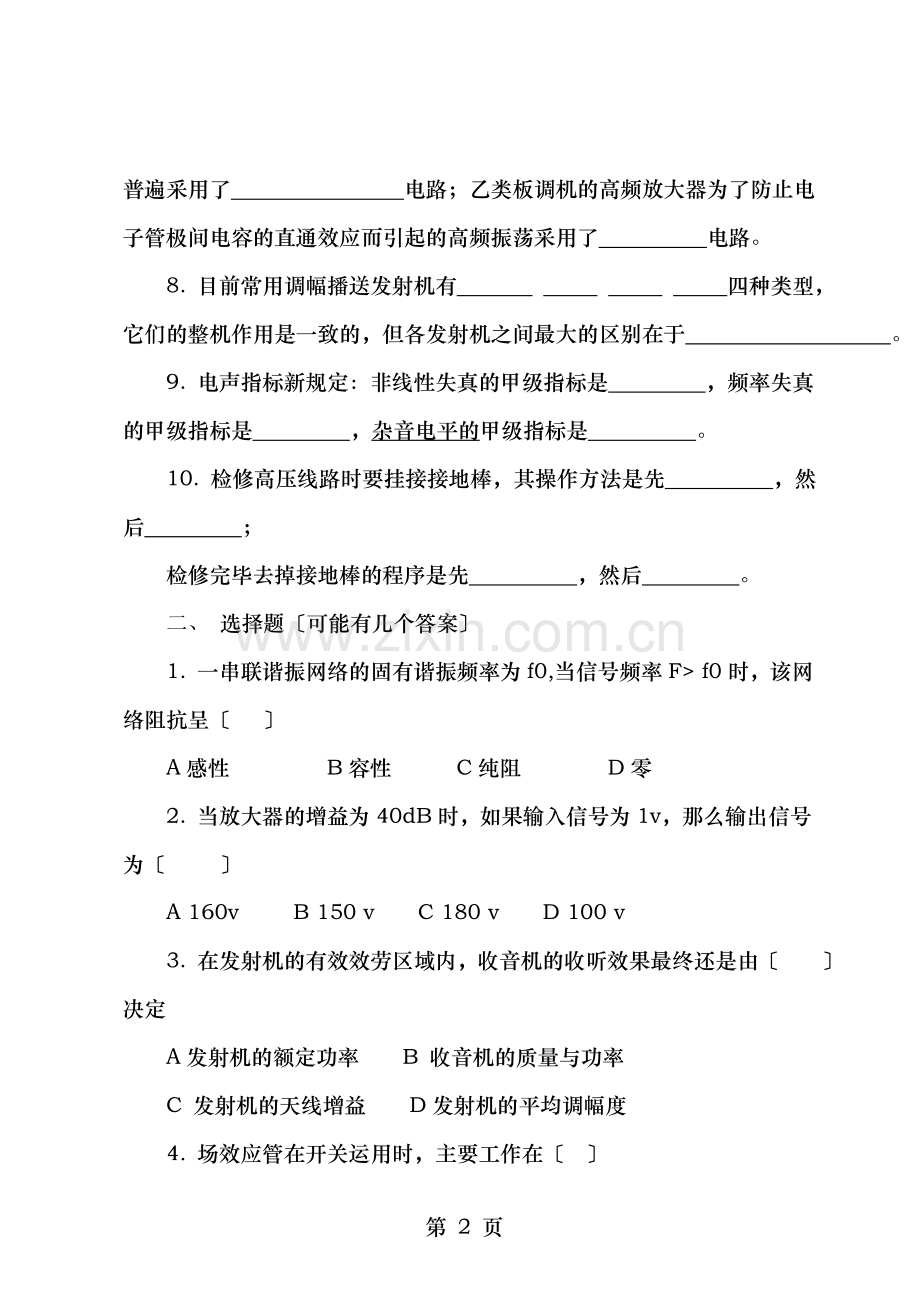

7. DAM发射机中,为了解决单靠二进制小台阶补偿不能解决的极低调幅度时的失真偏大问题,采取的措施是: ;固态PDM机为了解决MOSFET管输入输出电容对失真的影响,其推动电路普遍采用了 电路;乙类板调机的高频放大器为了防止电子管极间电容的直通效应而引起的高频振荡采用了 电路。
8. 目前常用调幅播送发射机有 四种类型,它们的整机作用是一致的,但各发射机之间最大的区别在于 。
9. 电声指标新规定:非线性失真的甲级指标是 ,频率失真的甲级指标是 ,杂音电平的甲级指标是 。
10. 检修高压线路时要挂接接地棒,其操作方法是先 ,然后 ;
检修完毕去掉接地棒的程序是先 ,然后 。
二、 选择题〔可能有几个答案〕
1. 一串联谐振网络的固有谐振频率为f0,当信号频率F> f0时,该网络阻抗呈〔 〕
A感性 B容性 C纯阻 D零
2. 当放大器的增益为40dB时,如果输入信号为1v,那么输出信号为〔 〕
A 160v B 150 v C 180 v D 100 v
3. 在发射机的有效效劳区域内,收音机的收听效果最终还是由〔 〕决定
A发射机的额定功率 B 收音机的质量与功率
C 发射机的天线增益 D发射机的平均调幅度
4. 场效应管在开关运用时,主要工作在〔 〕

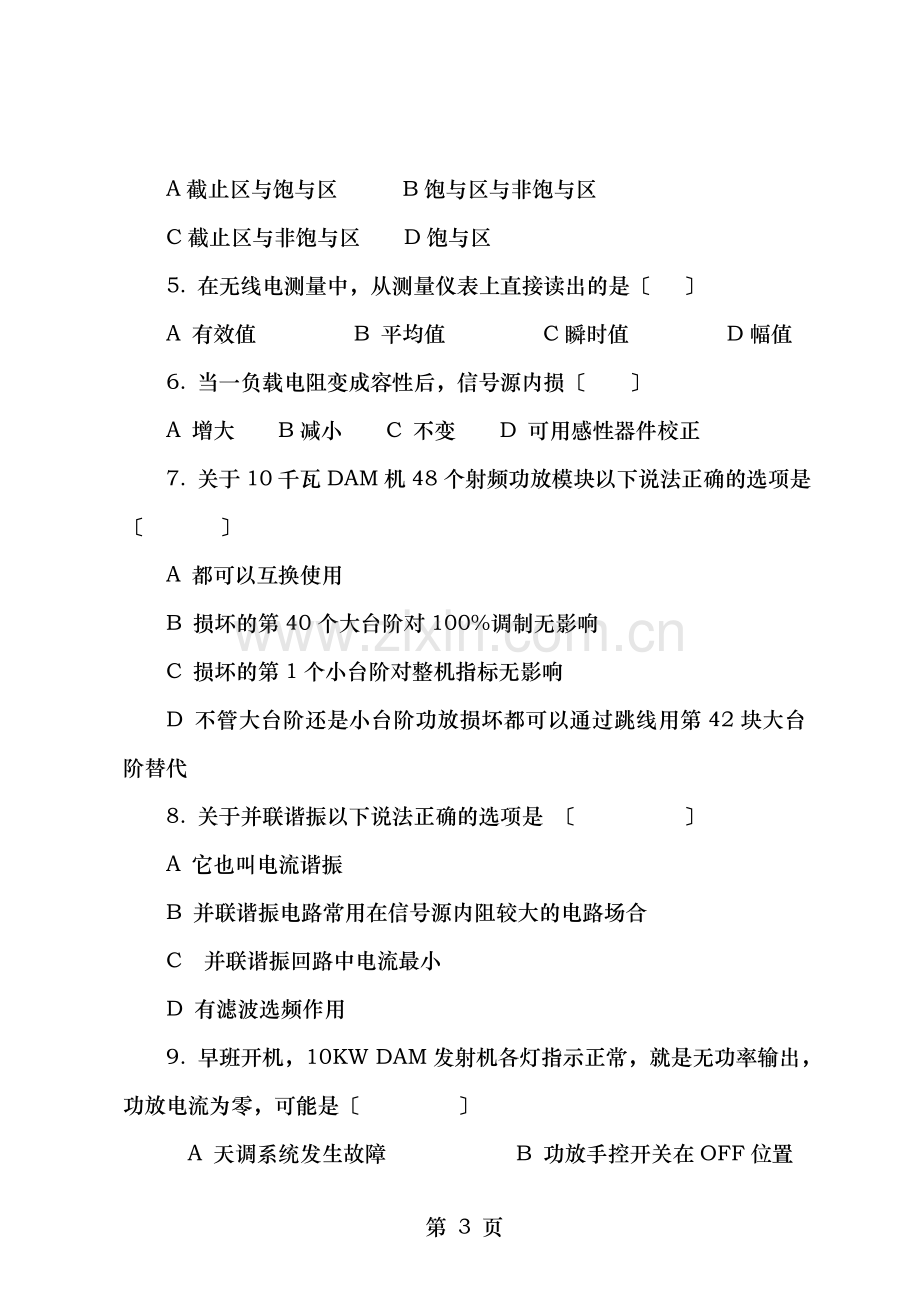

A截止区与饱与区 B饱与区与非饱与区
C截止区与非饱与区 D饱与区
5. 在无线电测量中,从测量仪表上直接读出的是〔 〕
A 有效值 B 平均值 C瞬时值 D幅值
6. 当一负载电阻变成容性后,信号源内损〔 〕
A 增大 B减小 C 不变 D 可用感性器件校正
7. 关于10千瓦DAM机48个射频功放模块以下说法正确的选项是 〔 〕
A 都可以互换使用
B 损坏的第40个大台阶对100%调制无影响
C 损坏的第1个小台阶对整机指标无影响
D 不管大台阶还是小台阶功放损坏都可以通过跳线用第42块大台阶替代
8. 关于并联谐振以下说法正确的选项是 〔 〕
A 它也叫电流谐振
B 并联谐振电路常用在信号源内阻较大的电路场合
C 并联谐振回路中电流最小
D 有滤波选频作用
9. 早班开机,10KW DAM发射机各灯指示正常,就是无功率输出,功放电流为零,可能是〔 〕
A 天调系统发生故障 B 功放手控开关在OFF位置
C 备份电池出了问题 D 功放保险有断路
10、四级音频放大器中,对整机噪声影响最大的是〔 〕
A 第一级 B第二级 C第三级 D第四级
三、 简答题
1. 简述频率失真的物理意义。
2. 简述低频放大器与射频放大器的主要区别。
3. 简述PDM发射机与乙类屏调机的联系与区别?
4、画出单相全波整流滤波电路,试分析造成负载翁声突然增大的原因。
5. 试画出电子管乙类板调机调制级与被调级的原理图
四、 技能测试
1.根据所给元器件及输入输出电压条件完成此电路的设计。
2. 试分析以下图〔过荷指示电路〕的工作过程
五 计算题
1. 某放大器输入电平为0dB,输出电压为77.5V,其输入阻抗为600Ω,负载阻抗为150Ω,求此放大器的功率增益。
2. 如下图,两电源E1=+4V,E2= -16V,R1=6Ω, R2=4Ω,求输出电压VO 。
3. 某发射机的载波频率是1000KH,输出阻抗为纯阻50Ω,现欲与实测阻抗等于5-j 35Ω的天线连接,请你设计一匹配网络,使发射机的输出功率能够高效率的发射出去 (要求计算出各元件的参数)。
4. 某发射台用10KW全固态中波播送发射机转播中央一套播送节目,转播频率为1035KHz,发射机输出阻抗为50Ω,馈线采用高频电缆SDY-50-37-3,发射天线采用76米定性塔,经测试天线阻抗为ZA=RA+jXA=40Ω-j100Ω,试设计与计算馈线与天线的连接网络。当网络安装完成后,测得网络的输入阻抗低于馈线阻抗〔电抗为零〕时,应如何调整网络元件参数?
