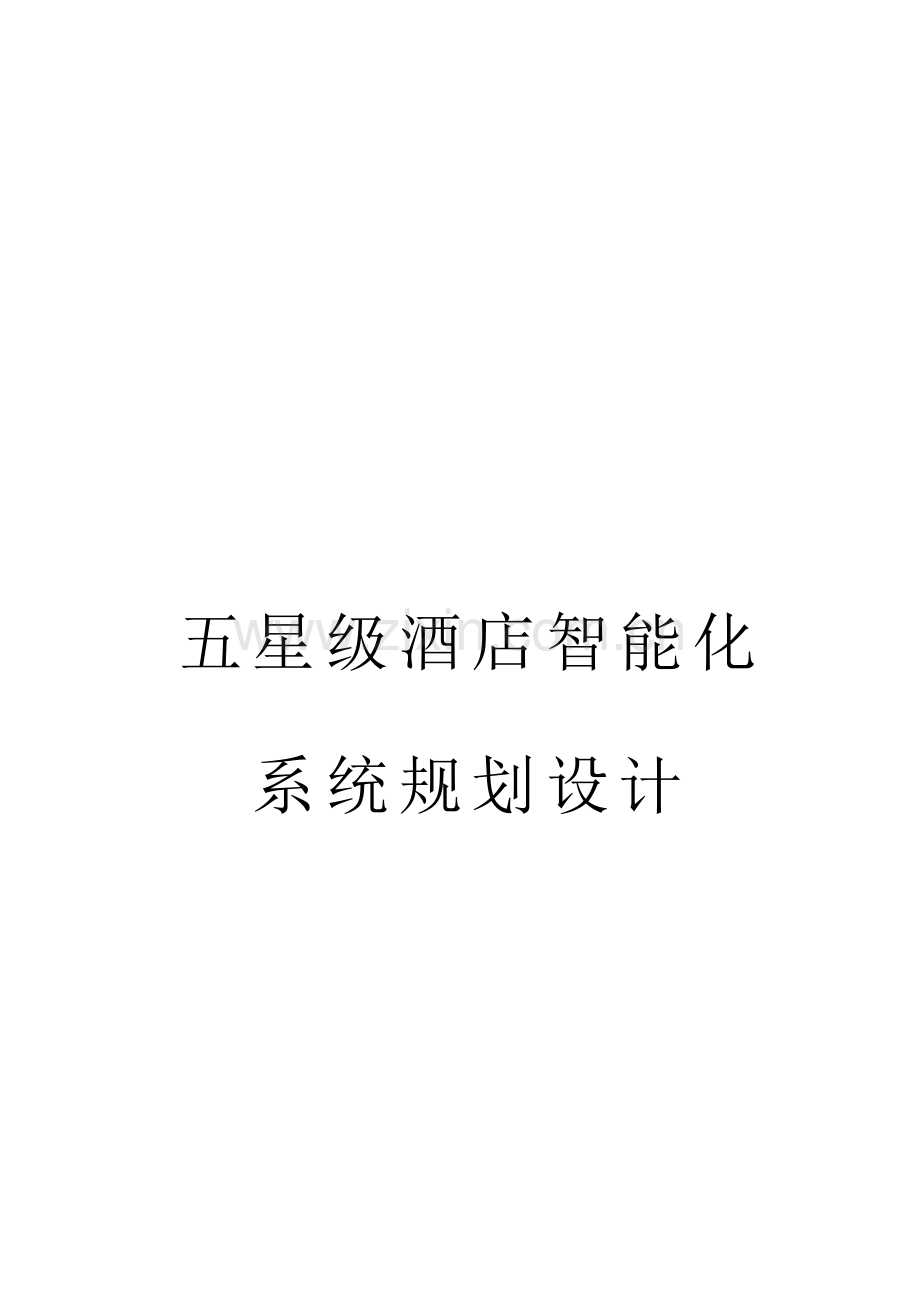

五星级酒店智能化
系统规划设计
第1章概述
1.1需求分析定位
根据业主将XXXX大酒店建设成为当地最高档次的集餐饮、会议、住宿为一体的综合性多功能酒店的定位，我们在规划设计时，对系统的功能设计力求完备；同时考虑到酒店的实际规模，系统架构上尽量精简，点位数量及设备配置以满足实际使用需求为标准，避免臃肿冗余带来的高投资。
1.2设计指导思想
一切从用户的角度出发，处处考虑用户的利益，是我们真诚服务于用户的指导 思想。根据XXXX大酒店作为舒适性服务型建筑的特点，结合以人为本、可持续发展的原则，我们对智能化系统设计的目标为安全、舒迈、便捷、节能、环保、先进。
安全：
安全是人最基本的需求。全面的人身、财产安全保障是以人为本原则的基础要求，在智能化系统的建设中，用于安全方面的投入成本鲜有争议。
舒适：
高档餐饮酒店与普通饮食店的最重要区别，在于她为顾客提供的舒适环境和良好氛围。因此，舒适是酒店要带给顾客最重要的感觉之一。
便捷：
面对这个节奏越来越快，竞争越来越激烈的社会，时间何其宝贵！智能化系统要做的，就是向用户提供最快捷的服务，最大限度节约用户的时间，使其有更多的 时间休息调整。
便捷通过高效设计得以实现。一是设备的高效：通过合理的硬件配置，适当的软件设计，使设备工作在安全高效的状态下；二是人的高效，通过系统的建设，实现设备管理的高度智能，信息传递的高度畅通，环境的安全舒适，提高人员的工作 效率。
节能、环保
节省能源和保护环境是可持续发展原则的体现，也是投资收益的的一个重要来源，特别对于舒适型酒店，通过合理的运行策略，在保证舒适的前提下，减少能源消耗，降低设备的运行和维护费用，延长设备的使用寿命，本身就符合了对环境的影响或损害最小的环保理念。
先进：
世界在发展，日新月异，技术在进步，层出不穷；设计方案、选用设备在投资条件允许的情况下，应尽可能采用新技术和先进设备，适当超前，避免在一定时期 内落后甚至被淘汰。这也是保护用户既有投资利益和实现其它目标的基本保障。
1.3系统组成
根据T程实际情况及建设方定位，本工程属于GB/T 50314-2006《智能建筑设计标准》（以下简称《标准》）中规定的酒店类服务型建筑。以我们的多年的工程设计和实施 经验，建议本工程考虑以下智能化系统：
1. 综合布线系统
2. 计算机网络系统
3. 程控电话系统
4. 建筑设备管理系统
5. 智能照明系统
6. 安全防范系统（包括电视监控、防盗报警、电子巡更）
7. 背景音乐及紧急广播系统
8. 卫星及有线电视系统
9. 一卡通子系统（包括门禁、考勤、消费、停车管理）
10. 多媒体会议系统
11. 信息导引及发布系统
12. 酒店管理系统
13. 客房控制系统
14. 餐饮管理系统
15.无线信号覆盖系统
16. 机房建设系统
17. UPS电源及防爾接地系统
18. 综合管路系统
1.4 主要设计依据
《智能建筑设计标准》GB/T50314-2006
《建筑及建筑群综合布线系统工程设计规范》GB/T50311-2007
《建筑及建筑群综合布线系统工程验收规范》GB/T50312-2007
《安全防范工程技术规范》GB50348-2004
《民用闭路监视电视系统1：程技术规范》GB50198-94
《公共场所监视电视系统设计规范》DBJ08〜16-90
《彩色电视图像质量主观评估方法》GB7401-87
《彩色电视图像传输标准》GB1583-87
《有线电视系统工程技术规范》GB50200-94
《有线电视广播系统技术规范》GY/T106-92
《3OMHz-lGHz声音和电视信号的电缆分配系统》GB6510-96
《高层民用建筑设计防火规范》（2001年版）GB50045-95
《计算机软件开发规范》GB8566-88
《电子计算机机房设计规范》GB50714-2008
《报警系统电源装置、测试方法和性能规范》GB/T15408-94
《建筑电气工程施收质量验收规范》GB50303-2002
《建筑物防雷设计规范》（2000年版）GB50057-94
《建筑物电子信息系统防雷技术规范》GB50343-2004
第2章各子系统简述
2.1综合布线系统
综合布线系统为整群建筑提供高性能的数据和语音通信，支持电话、数据、图文、 图像等多媒体业务，满足语音、数字信号传输的需要，并能适应今后不断发展的计算机网络的需求；可实现资源共享、综合信息数据库管理、电子邮件、个人数据库、报表处理、财务管理等；在数据信息点上能够任意连接计算机、打印机、传真机等设备，在语音信息点上能任意连接各类型的电话、内部通讯终端等设备。
综合布线系统最大的特点是具备开放性、灵活性、可扩性以及长达15〜25年的质保期，使用、管理、维护特别方便，大大降低了以后的维护费用和难度。
2.1.1 系统现状
国内的综合布线系统实际上应该称为结构化布线系统，目前主要是为电话、网络提 供通路。随着其它系统总线通讯方式的变化，如数字化监控、一卡通、楼宇自控等支持 TCP/IP协议的系统越来越多，综合布线系统从技术的角度而言慢慢名副其实了。
从经济角度考虑，因为支持TCP/IP协议，采用以太网通讯的价格较高，虽然代表了智能化发展的一种趋势，但实际工程中使用的仍然不多。因此，本次设计的综合布线 系统仍然是以语音与数据为主的结构化布线系统。
2.1.2 系统构成
综合布线由六个独立的子系统组成，一般釆用星型结构，可使任何一个子系统独立地进入综合布线系统中。
工作区（Work Location)子系统（又叫用户子系统
它就是工作区（各个用户）内终端设备连接到信息插座之间的设备组成，包括信息 插座、连接软线、适配器等。
水平（Horizontal)子系统
水平子系统是布置在同一楼层上，一端接在信息插座上，另一端接在楼层配线间的跳线架上，它的功能是将干线子系统线路延伸到用户区。
管理（Administration)子系统
它是干线子系统和水平子系统的桥梁，同时可为楼层组网提供条件。其中包括双绞线跳线架、跳线（有快接式跳线和簡易式跳线之分）。在有光纤需要的布线系统中，还应有光纤跳线架和光纤跳线。当终端设备位置或局域网的结构变化时，有时只要改变跳线方式即可解决，而不需要重新布线。因此起着管理各层的水平布线连接相应网络上的 作用。
干线（Backbone)子系统
通常它是由单体建筑设备间至各层分配线箱，釆用大对数的电缆或光缆，两端分别端接在设备间的跳线架上，为建筑物提供干线电缆路由。
设备间（Equipment)子系统
它是釆用跳接式配线架连接主机和网络设备。该子系统是由设备间中的电缆、连接 跳线架及相关支撑硬件、防雷电保护装置等构成。它可以说是整个配线系统的中心单元, 因此，它的布放、选型及环境条件的考虑恰当与否，直接影响到将来信息系统的正常运 行及维护和使用的灵活性。
建筑群（Campus)子系统
它是将多座建筑物的数据通信信号连接成一体的布线系统，它可以采用架空或地下电缆管道（或直埋）敷设的室外电缆和光缆互联起来。此外，它还需设有防止电缆的浪涌电压进入建筑物的电气保护装置。
2.1.3 系统设计
本工程作为星级酒店，布线系统从使用对象可分为客房专用布线和酒店运营管理部门专用布线，从使用类型上可分为数据布线、语音布线和有线电视布线。酒店不存在较高的通讯保密要求，而且客房布线也是由酒店管理部门负责，因此布线系统可以共用桥架、机柜，以节约投资；同时两种布线在机柜内标识淸楚，方便管理。
建议水平子系统釆用5类4对非屏蔽双绞线（UTP),既能满足酒店内部办公及客房上网的需求，又从功能方面能满足语音数据的互换性。
数据主干釆用6芯多模光缆，支持千兆应用；语音主干釆用3类大对数电缆，体现实用性。
管理间数据釆用快捷式模块配线架，釆用RJ45跳线直接与网络交换机连接；语音采用110配线架，标识淸楚，管理方便。
对于管理用房及办公室，按8〜10平方配置一个数据点，语音点按每个普通办公室 一个，特殊办公室可适当增加；普通客房配置一个数据点，一个语音点，一个数字有线电视点（1根同轴+1根6类线，电视用数据模块与数据点共用一个双孔面板)，套房卧室窗边增加一个网络点和一个同线电话点，较设计院设计点位有所增加。
电话、网络、电视、无线信号覆盖等系统有多个运营商，在地下室专设一个房间作为接入机房，由各运营商的自行接入及管理，智能化系统与各运营商在接入机房交割。
2.2计算机网络系统
随着信息时代的来临，作为信息硬件载体的计算机网络越来越重要。
根据《标准》规定及酒店的特点，本工程的网络组成包括三部分：
>客房的Internet接入网络
>酒店运营及管理用网络
>楼宇自控、安防、一卡通等机电设备用网络
后面两个网络规模不是很大，从成本方面考虑，建议与客房网络共建一个网络，通过VLAN划分以及权限设置进行有效隔离。
2.2.1设计原则
计算机网络系统是整个商务办公信息系统运行的基石，数据只有流畅地通过信息网
络的传递才能完成整个信息处理的过程。因此，在针对该系统中计算机网络的设计必须 考虑周到、仔细、认真。在总体设计上必须遵守一些基本原则，只有将这些原则贯穿于整个计算机网络方案中，才能保证所提出的方案是真正符合用户需求的设计。
2.2.1.1系统先进性
当今世界，通信技术和计算机技术的发展日新月异。在方案设计中力求适应新技术的发展潮流，既兼顾技术上的成熟性，同时也要保证系统的先进性。在方案中应釆用目前先进成熟的网络技术进行系统设计，并且针对技术的发展趋势，提出系统的拓展方向。
2.2.1.2系统可扩展性
系统是一个不断发展的系统，所以它必须具有良好的灵活性与可扩展性，能够根据 信息化的不断深入发展的需要，方便地扩展网络覆盖范围、扩大网络容量和提高网络各 层次节点的功能。此外，系统应具备支持多种通信媒体、多种物理接口的能力，并且能够提供技术升级、设备更新的灵活性。
2.2.1.3系统冗余与可靠性
为保证中各项工作的开展，计算机网络必须具有极高的可靠性，尽量避免系统的单点故障。所以，在系统建设中应充分考虑到网络结构、网络设备、服务器设备等各个方面的高可靠性能力，并且对相应的关键点设备实行冗余设计。
2.2.1.4系统开放与互连性
计算机网络系统应具备与使用各种通信协议的计算机网络互连互通的能力，从而确保该系统基础设施的作用得到充分的发挥；在结构上实现真正的开放，基于国际开放式标准（包括各种局域网、广域网协议)，坚持统一规范的原则，为未来的业务发展奠定基础。
2.2.1.5系统安全性
计算机网络系统作为工作系统的硬件平台，承载着重要的信息数据，所以在进行系统设计时，应釆用相关的软件技术提供较强的管理机制、控制手段、事故监控和网络安全保密等措施，从而提高整个计算机网络系统的安全性。设计中仔细考虑各种网络设备的配置（如第三层交换机的过滤器、防火墙功能)，加强整个系统的安全性。
2.2.2 网络设计技术要求
主干层网络釆用快速以太网或千兆位以太网交换技术，作为全局的支撑网络，要求 安全可靠，并可实现部分容灾、容错功能。选用千兆位以太网交换机，使用于大型主干网络和高速率、高端口密度、多端口类型的复杂网络。同时可通过千兆位以太网模块与 下面子网通过千兆位的链路相连。
系统各层网络之间良好互联
千兆交换机与主机服务器之间良好互联。
具有网络系统设备和数据库管理监控软件。网管系统是开放式网管平台，并可以对 全网进行故障管理、配置管理、性能管理、車物处理管理、流量控制管理、日志管理、 多厂家产品管理、MTB管理、效率管理和图形化管理。
网络可靠性要求网络设备的平均无故障时间大于12000小时；核心设备支持热可插拔，具有容错设计。
网络设备具有较好的扩展性，系统升级能够平滑过渡。
网络配置要考虑计费系统的主机系统网络接口和对网络通信的要求。
符合开放系统互联标准和协议。
传输层至表示层釆用tcp/ip协议。
网络管理釆用基于TCP/IP协议；网管软件能管理所有支持SNMP的异种设备，支 持多协议。
2.2.3 系统设计
网络系统非常重要，首先必须选用成熟可靠的产品，其次考虑性价比及售后服务情况，建议选用华三或华为产品，本系统淸单参照华三、产品配置。
为了给客人提供安全、流畅的Internet访问，系统配置千兆路由器及防火墙各一台，宽带考虑光纤接入，目前可选百兆，日后升级到千兆也不用变更设备。
计算机网络的核心层选用平为高性能的7500系列交换机，支待万兆及IPV6应用， 充分考虑了网络日新月异的发展速度，保证现有投资10年不落后。
接入层选用性价比高的二层交换机，在满足使用需求的情况下，合理节约投资。
2.3电话系统
酒店电话系统可选用两种方式，一是自备程控交换机，规模大的酒店多采用这种模式；另种是利用电信部门的程控交换机，每门电话缴纳月租费，规模小的酒店或与电信签定优惠协议的一般釆用这种模式。
进口的程控电话系统费用大概在1000元/门，国产的只有不到一半。自己安装程控交换机只需缴纳约十分之一的外线费用，可灵活设置语音提醒、收费管理等各神功能。
电信部门可提供程控交换机，但每门电话均需缴纳月租费。如果采用这种方式，需注意与酒店管理软件的接口，比如计费；还可要求提供电话叫醒、语音服务等功能。
该系统需业主与当地电信部门商谈过后决定釆用哪种方式。
2.4建筑设备管理系统
建筑设备监控系统是对建筑内的机电设备，尤其是暖通空调、照明等高能耗设备进行集中监控及管理的系统。通过合理的调节及控制，在满足同样舒适环境下，与人工粗放管理模式相比，能够明显降低机电设备的能耗，延长设备的使用寿命，特别对于酒店这种7X24小时营业的建筑。建设建筑设备管理系统，一般智能建筑约3〜5年左右可以收回投资，而酒店类建筑，约2〜3年即可收回投资。
由于该系统在降低酒店运营成本方面的重要性，因此我们建议该系统宜选择西门子 APOGGE、霍尼韦尔XL800、卓灵等知名品牌，保证设备长期使用的稳定性和可靠性。 同时，该系统能否起到好的节能效果，完全取决于编程和施工调试人员，因此施工单位的技术负责人应具备厂家认证工程师资格，以确保施工质量。
2.4.1 监控范围
>冷热源系统：主要包括制冷机组、循环水泵、冷却塔以及热交换器热水泵等。 >空调末端：包括空调机组、新风机组、风机盘管
>通风系统：各类送排风机。
>给排水系统：包括生活给水系统、污水排水系统的监控和消防供水部分。
>变配电系统：直接检测高低配系统的主要开关状态、故障；通过网关方式检测 高低配系统的二相电压、二相电流、频率、功率及功率因数等。
>照明系统：包括走廊的公共照明、楼层立面及室外、屋顶的照明。
>电梯系统：通过网关与电梯群控系统通讯，获得电梯的楼层、速度、上下行状 态、电流等信息。
2.4.2 监控内容
1)冷热源系统：
BAS监控的设备主要包括：冷水机组，冷水循环泵，冷水供回水总管，冷水补水泵， 夏冬切换阀，风机盘管冷水供回水总管，切换阀，冷却水循环泵，冷却水供回水总管， 板式换热器，冷却水补水泵，地下水泵(预留)，地下水供回总管，卫生热水循环水泵， 卫生热水总管，卫生热水蓄热水箱，风气缸送气管，热水板式换热器二次侧，热水板式 换热器二次侧，热水循环水泵(变频)，热水补水泵，风机盘管热水供回水总管。
监控要点：
冷水机组：启停控制、运行状态、故障状态，蝶阀状态，蝶阀开关；
冷却水循环泵：启停控制、运行状态、故障状态、手/自动状态，水流状态；
冷水供回水总管：供水压力，回水压力，供水温度，回水温度，回水流量；
冷水补水泵：C停控制、运行状态、故障状态、手/自动状态，变频反馈，变频调 节，供水压力，水流状态；
夏冬切换阀：蝶阀状态，蝶阀开关；
风机盘管冷水供回水总管：蝶阀状态，蝶阀开关，供水压力，回水压力，蝶阀调节; 切换阀：蝶阀状态，蝶阀开关；
冷却水循环泵：启停控制、运行状态、故障状态、手/自动状态，水流状态；
冷却水供回水总管：供水温度，回水温度；
板式换热器(冷却水测)：蝶阀状态，蝶阀开关，供水温度，回水温度；
冷却水补水泵：启停控制、运行状态、故障状态、手/自动状态，变频反馈，变频调节，水流状态，供水压力；
地下水泵(预留）：启停控制、运行状态、故障状态、手/自动状态；
地下水供回总管：蝶阀调节，供水温度，回水温度；
卫生热水循环水泵：停控制、运行状态、故障状态、手/自动状态，变频反馈， 变频调节，水流状态；
卫生热水总管：蝶阀状态，蝶阀开关，回水温度；
卫生热水蓄热水箱：超高水位，超低水位，回水温度；
风气缸送气管：蒸汽温度，蒸汽压力；
热水板式换热器一次侧：蒸汽阀调节；
热水板式换热器二次侧：蝶阀状态，蝶阀开关，供水压力 热水循环水泵(变频启停控制、运行状态、故障状态、手/自动状态，变频反馈， 变频调节；
热水补水泵：停控制、运行状态、故障状态、手/自动状态，变频反馈，变频调节，水流状态，供水压力；
风机盘管热水供回水总管：蝶阀状态，蝶阀开关，供水压力，回水压力，蝶阀调节;
2) 空调系统：
BAS监控的设备主要包括：空调机组和新风机组。
监控要点：
空调机组：启停控制、运行状态、故障状态、手/自动状态，滤网堵塞报警，防冻 开关，回风温度，水阀调节，风门调节；
新风机组：启停控制、运行状态、故障状态、手/自动状态，滤网堵塞报警，防冻 开关，送风温度，水阀调节，风门开关。
3) 通风系统：
BAS监控的设备主要包括：平时使用的风机（排风机)；平时和消防共用的风机（双速风机、排风/排烟风机)。
监控要点:
风机：启停控制、运行状态、故障状态、手/自动状态；
4) 给排水系统：
BAS监控的设备主要包括：生活用水（生活水箱、生活给水加压泵泵)；生活热水（热水循环泵、蓄热水箱、蓄热泵)；温泉用水（温泉水加压泵，温泉水箱)；排污用水（集 水坑、潜水泵)。
监控要点：
A 生活用水
生活水箱：超高液位、超低液位监测；
生活给水加压泵泵：工频运行状态、变频运行状态、故障状态；
B生活热水
热水循环泵：运行状态、故障状态、回水温度；
蓄热水箱：超高液位、超低液位，回水温度；
蓄热泵：运行状态、故障状态；
C温泉用水
温泉水加压泵：工频运行状态、变频运行状态、故障状态；
温泉水箱：运行状态、故障状态。
D排污用水
集水坑：超高液位。
潜水泵：运行状态、故障状态。
5) 电梯系统：
BAS监控的设备主要包括：电梯。
监控要点：
电梯：运行状态、故障状态。
6) 变配电系统：
通过变配电网关釆集变配电设备的相关参数进入BAS。
监控要点：
联络柜母线、低压进线、出线各路开关的开关状态进行中央监测；
变压器温度、多参数电表的（二相电流、电压、功率，功率因数，频率，有功
功率，无功功率，用电量）的监测。
2.4.3 节能方案
节能设计是BAS系统的侧重点。据对高层建筑的调查表明，一幢几万平方的建筑年能耗在几百到一千万元间，空调耗电约占60%，照明约26%，电梯约9%，因此节能 的重点在于暧通空调和照明方面。
2.4.3.1暖通空调系统的节能
据有关统计，夏季设定温度每减小l°C，将增加能耗10%左右：冬季设定温度每增 加l°C，将增加能耗约12%。而有回风的空调系统，可减少新风量67%，节能约50%。
一般来说，暧通空调系统节能的方式有以下几种：
1、变设定值控制
温、湿度设定值随大气温、湿度的变化自动修正，在满足舒适度的条件下实现相对 差值控制，如上面的分析，节能效果非常明显。该方法在工程新风机组中釆用。
2、时间控制
系统的大多数设备可釆用时间控制方案。包括正常运行时间、节假日及夜间运行时 间、周期性间歇运行、最佳启停时间控制，该节能方法由软件实现。
对于温度调节这种有一定滞后的系统，利用其滞后的惯性，在空调控制中釆用“双 前”控制，即上班前一段时间启动，待人员赶到时温度已达设定值；下班前一段时间关掉空调，利用温度的惯性以节约能源。
夏季淸晨自动用全新风（此时温度不控）冲洗浑浊空气，可减少今后一段时间的新风量，达到节能目的。
3、群控（容量与负荷协调控制）
对诸如冷冻机组、泵、空调等多台设备一起使用的地方，釆取群控。根据负荷的实际需要，决定设备的投入台数。另外还可根据设备的累计使用时间进行调配，以最大限度的延长设备使用寿命。根据以往的经验，两台同样的设备均工作在50%的负荷要比单台设备满负荷工作要消耗更多的能量，也会缩短设备的平均寿命。
2.4.3.2照明系统的节能
公共照明釆取时间控制方案：
走廊照明灯分为两路，相互间隔（奇数序号为一路，偶数序号为一路)，黄昏和深夜如需开灯，可只开一路。如此可节约一半电能，延长灯具使用寿命。
立面照明、室外照明等釆用综合控制方案：
立面照明根据预定的时间表、节日表定时开关，同时辅以室外光照度传感器，以其 检测值对定时时间作合理调整。
2.4.3.3其它节能、延长设备寿命策略
焓值控制：对每种空气源进行全热值计算，并进行比较决策，自动选择空气源，使被冷却盘管除取的冷量或增加的热量最少，来达到所希望的冷却或加热温度。
减小再加热控制：对于使用集中供冷、分区再加热方法进行温度控制的多区单位空 调系统，根据区域状态计算再加热需要量，并据此进行优化，重新设定冷冻水最佳温度 (或冷盘管出口最佳温度）的控制算法，最大程度地减少冷热抵消所引起的能源消耗。
负荷间隙运行：在满足舒适性要求的极限范围内，按实测温度和负荷确定循环周期与分断时间，通过固定周期性或可变周期性间隙运行某些设备来减少设备开启时间，减少能耗。
分散功率控制：在需要功率峰值到来之前，关闭一些事先选择好的设备，以减少高峰功率负荷。
夜间循环程序：分别设定低温极限和高温极限，按采样温度决定是否发出“供热” 或“制冷”命令，实现加热循环控制或冷却循环控制。在凉爽季节，夜间只送新风，以节约空调能耗。
零能量区域：设置冷却和加热两个设定值，有一个既不用冷也不用热的区域，实现空间温度在该舒适范围内不消耗冷、热能源的控制。
循环启停程序：自动按时间循环启停工作泵及备用泵，维护设备。
非占用期程序：在夜间及期他非占用期编制专门的非占用期程序，自动停止一些可以停止运行的设备，以节约能源。
例外日程序：为特殊日期、如假日提供时间例外日程序安排计划，中断标准系统处 理，只运行少数必须运行的设备。
临时日编程：如遇特殊情况可编制临时口编程，提前一天编制好下一天的临时日程序，停止运行一些不必要运行的设备，或运行一些必须运行的设备。临时日程序优先于其他时间程序。
2.5 智能照明
智能照明系统国内的产品刚刚起步，还不是很成熟，建议釆用奇胜、邦奇、永林等 性价比较高的进口品牌。
本工程定位为一个集餐饮住祜、商务休闲为体的五星级酒店，需要建设一个完善 的智能照明系统，对不同的场合、用途需求进行灯光控制调整，以满足用户的需求。智能照明系统一般应包括以下几个场合及具体需求如下：
1、门厅、走道、楼梯等公共区域：此类区域的照明控制方式主要由按时间表自动 控制，有别于一般的建筑类型，酒店内的门厅、走道、楼梯需进行24小时开启。
2、大堂、会议厅、接待厅、娱乐场所等区域：此类区域照明系统的使用时间不定, 不同场合对照明需求差异较大，因此往往会预先设定几种照明场景，使用时根据具体场 合进行切换，本次设计主要对酒店内大堂、宴会厅、自助餐厅、咖啡厅、会议室、总统 套房进行智能照明系统设计。
2.5.1 方案设计
2.5.1.1总体说明
智能化照明控制技术是计算机技术、通讯技术、控制技术相结合、相渗透的产物， 是现代高新技术的结晶。与以往的照明控制相比，它从人工-控制、单机控制过渡到整体性控制，从普通开关过渡到智能化开关，其最突出的特点是能够预置场景的变化，不同的照明回路强度组合形成不同的“场景”，场景可预置并存储在控制器里，调用时只需按一键就能选择场景和通过预设的程序自动变换场景（可按时顺序、时间、事件等)， 操作十分方便。就像人们通常在舞台上看到变化的灯光环境一样，在日常生活和工作的空间中营造有层次的、变幻的灯光氛围。
智能照明区域可依据需要实现自动时间控制、自动顺序控制、占空（动静）探测控 制、事件程序响应控制、分割空间控制等多种方式的自动控制，也可增加自动日照控制、 事件程序响应控制、远程电话控制、远程Internet控制等。
系统所有的单元器件均内置微处理器和存储单元，由四根信号线联成网络，并可通 过手动设定或通过软件设定其功能。
产品是以操作方便、施工容易、维修快速的指导思想下研发的一套前后级融为一体的灯光控制产品；机器本身既具有前级面板控制的设定功能（将场景设定资料直接输入 CPU中处理，无需外加任何控制面板即可轻易完成资料设定动作)，同时机器本身也是驱动后级，可驱动钨丝灯、低压卤素灯、冷阴极管，也可设定成非调光状态i去推动日光灯及节能灯等非调光灯具。
2.5.1.2系统机房设计
本次设计的智能照明系统机房位于消控中心。
2.5.1.3自助餐厅、咖啡厅
1. 备餐情境：此时是服务人员及厨师们，正在为一天的营业做准备，灯光照明重点 在强调厨房、餐台、桌面的亮度，至于装饰性的吊灯、壁灯、走道下间接等照明，可以 关闭以节省能源。
2. 午餐情境：配合酒店天井采光的光源，将灯光调亮到与受光区接近的亮度，并将 桌面、取餐台、走道等，重点光源表现出来。
3. 休息情境：即空班时间，此时介于午餐及晚餐之间，餐厅暂不营业，但商场仍是 人来人往，所以照明重点即保留招牌及柜台，以便用来接待订位人员。餐厅内则保留吊 灯、以微暗的亮度展现餐厅内空间的层次，以便吸引逛街的游客目光，而桌面、走道、 餐台则可以降低亮度，以节省能源。
4. 晚餐情境：夜幕低垂，天井不再有自然光洒落下来，人工光源以低色温的暖色光 为主，亮光气氛将转为更为桌和的亮度，让用餐的客人得以放松心情、自在的用餐，此时灯光照明以桌面为主，人的脸部则次之，再加上洗墙灯、吊灯、走道灯的亮度比例搭 配，更可以雕琢出空间的层次感，以及营造欢乐的用餐环境是调整的重点。如何使客人看淸楚食物又不会影响到座位区的光线是照明设计的重点。我们釆用投光灯下照，加上投射角度的方向避开可能的炫光，并搭配调光器将亮度调到适合的亮度值，如此便可以有效的解决吧台上取餐台的照明重点。
5.打扫情境：结束一天的营业，夜里打扫整理时所需要的灯光是以可以照亮打扫重点的地方为主，如桌面、走道、吧台、厨房、取餐台等地方，而其它装饰性灯具则可以 关闭，以节省能源。
2.5.1.4大堂、门厅
对门厅的控制通常有以下几种方式：
(1) 定时自动调用场景：根据作息时间划分成多个不同时段，每个时段对应一个 场景模式（如上午模式、下午模式、晚间模式、下班模式等)。在控制器中预先设置了这些场景，根据时间自动调用。该方式自动执行，无须人员干预。但与外界光线无紧密 关联，难以充分利用日光。
(2) 亮度传感器恒定照度自动控制：利用亮度传感器，根据外界光线自动调节灯 光亮度，从而维持恒定照度（预先设好如300IUX)。该方式不仅自动执行，无须人员干预；同时充分利用自然釆光，变常规照明为补光照明，在满足环境照明要求的基础上最大限度地节约电能。另外，该方式控制十分精确，如场景控制中设定2:00-7： 00PM 这一时段亮度调节到60%，但恰好此时阴天下雨，要加强室内亮度还须人员手动调节。
通过比较，我们综合了上述两种方式，即恒照度+场景控制的方式。用多功能传感器做恒定照度控制；用彩色触摸屏做场景控制，主要是考虑到某些特殊场合的应用，如领导视察、贵宾来访、记者摄像、重大节假日等，可能需要临时改变现场的灯光亮度。 这样用户可以根据自己的需求随心所欲地对灯光进行控制，非常方便灵活。
在大堂充分利用自然釆光，变常规照明为补光照明，最大限度地节约电能。根据不同季节（冬/夏令时制)、不同时段、不同的控制要求，预先设置多种场景，如早晨模式、 上午模式、中午模式、下午模式、晚间模式、节假日等，存贮在系统中的智能时钟管理器中，系统根据不同日期、不同时间自动调用相应的场景，实现多场景的自动控制，同时，考虑到一些特殊情况如阴天、临时的重要活动等，值班人员可以根据需要轻触一下触摸屏或面板，临时改变系统的工作状态，之后系统自动恢复到预设状态。
2.5.1.5景观照明
景观项目一般为民心工程，地理位置重要，因此，在照明方面，通过运用灯光的神奇修饰手法，点缀出迷人的五光十色的灯光环境，照明配电箱依据回路功率和功能划分， 箱子多，同时，由于实际需要，分布也较广，但为了能满足要求，传统对照明的控制要求敷设大量电缆显得比较复杂和不方便，也不可行。因此，利用智能安装系统，控制线路显得十分简单，并且，方便实现灯光自动开关，路灯半夜切换、节日场景等多种功能 实现，彻底满足灯光控制窬求。其可实现的主要功能如下：
1：照度控制
A：依据照度要求，在黄昏时自动启用外观场景一，预先设定相应回路启动，突出 渲染要求的氛围；
B：根据照度的检测，当天黑暗下来时幻用外观照明效果二，预先设定相应回路 动突出整体景观效果，建筑物线条淸晰、灯光层次感强，烘托建筑物的整个外型效果和 给人赏心悦目的感觉；
C：据照度检测，天亮时自动关闭所有照明回路。
备注：照度控制应能避免外界（闪电等）干扰，防止误动作，当然，以上场景预设均可按用户和设计师要求自由更改。
2：时间控制
在景观照明的过程中，嵌入时段控制，如各段时间调用不同的灯光效果场景，动态景观与静态景观结合，避免效果单一、给人枯燥的感觉，同时，在半夜可自动实现关灯动作，节约能源。
3：逻辑控制
在各种场景效果的自动调用过程中，能结合相应场景效果，各回路在不同的调用时间后启用，实现相互逻辑控制和延时控制，从而有效避免回路灯光突然的变化对人的视 觉的冲击由此对人心理的不良影响，同时，有效避免负荷的突然变化对电网的冲击，从 而减少了对灯具寿命的影响：
4：远程控制
整个照明的系统控制应能通过计算机实现远程控制，即在机房可通过计算机方便各种灯光场景的调用、单个照明回路的开关，各时段的设置等。
系统可根据建筑物本身的特点，对室外的轮廓照明、泛光照明回路进行多种场景的 设置、组合，然后根据时间、节假日等情况自动开/关控制。
系统可根据事先的设定，自动地在一周的每一天，每一天的不同时刻调用不同的灯 光效果（在夜景照明的不同时间营造不同的照明氛围，同时，对周围的其他照明如草坪 灯、路灯、检察院灯、泛光灯将配合他们本身的使用功能协调整体效果进行开关、调节 控制)，使灯光按照一定的程序有序的变化，体现设计思想，营造优雅的人工光环境。
2.5.1.6总统套房
总统套房釆用多种可调光源，通过智能调光始终保持最桌和最优雅的灯光环境。可 分别预设4种或8种灯光场景，各场景时间自动控制，也可由工作人员进行手动编程， 能方便地选择或修改灯光场景。
在厅内或需分割的包房内安装可编程控制面板，可预设4种或8种场景，也可由工作人员通过可编程控制面板能方便地选择或改变灯光的场景。
控制面板还具有“渐亮”和“渐暗”功能键，工作人员可随时利用这两个键灵活调节灯光亮度。
系统要求可编程控制程序，实现对客房窗帘的逻辑控制。可以实现本地控制。
2.6能源计量系统
能源计量系统的意义有两方面，一方面是为共用能源总表的不同单位进行分别计 量，费用公平分摊，典型的是采用中央空调系统的写字楼；另一方面是为能耗较高的企业提供详实的能源消耗记录，用于对能耗进行分析，总结节能方法，典型的例子是一些生产工厂和舒适型服务行业。
作为星级酒店，以上两种需求都存在，例如独立经营的门面房或特色餐厅、酒吧等需要单独计量；工程部或客房部要提供日/月能耗数据，与客房入住率、环境进行比较分析。
本工程空调系统釆用冷水机组集中供冷，末端为空调机组或风机盘管，针对与风机盘管的能源计量一般有2种方式：
一是能量表方式，以温差、流量累积计算能耗，优点是计量准确，缺点是价格高， 安装复杂，日后淸洗、维护麻烦；
另一种是计时方式，根据风机盘管运行的时间、风速，按经验或实测参数进行能耗 累计，为提供精确度，一般每层设一个总的能量表，每层的各单位根据使用时间进行分摊。这种方式的优点是造价低，安装简单，维护量小，缺点是精确度不是很高。
根据本工程的特点，酒店绝大多数盘管为客房区域，不需要能源计量，因此可以不考虑改部分的计量，但因为客房釆用了联网型的风机盘管，既能实现对末端的自动控制, 又能具备计时计量功能，因此只要附加一点软件费用，即可实现计时计量功能。
本系统为参考子系统，建设方可根据日后酒店的管理模式考虑是否要建设。如果日 后出租的区域不多，可不建设。
如需建设，建议低压配电系统安装多参数电表代替普通的动圈表，实现电力的分区 分类计量，用于能耗分析；空调系统安装总表，并按出租区域安装分表，实现空调能耗的按单位分摊；自来水或生活热水安装普通水表或总线式智能水表，便于水费的按单 分摊和消耗分析。
目前国内从事能源计量系统的知名厂家包括柏诚、艾科等。
2.7安全防范系统
2.7.1概述
为保护酒店及客人的财物免遭损失，防止行窃，保护人身安全，对酒店实行以保安 自动化管理为主，人防为辅的完整解决方案。此项目安全防范系统由闭路电视监视、防盗报警、智能卡系统（巡更系统、门禁系统、消费系统、停车场管理系统，见一卡通系统叙述）组成，各个子系统既可独立运行，又可统一协调管理，形成一个多功能、全方位、立体化安全防范自动化系统，从而建立起一套完善的，功能强大的技术防范体系。 以满足现代化酒店对安全防范的所有要求，配合保安人员的管理，可实现人防与技防的 统一与协调。
2.7.2 技术现状
随着数字硬盘录像机的普及，以前模拟视频监控系统中的画面分割器、求像机、录 像带只在一些特殊的场合还在使用。硬盘录像机以H.264或MPEG4的方式对模拟图像进行数字压缩、存储，并支持网络访问，因良好的性价比，是目前釆用最多的方式。
当前电视监控及报警系统大致有三种模式：
>模拟系统：
釆用硬盘录像机的模拟系统，前端摄像机模拟信号分别接到数字硬盘录像机及视频矩阵上，数字硬盘录像机负责画面分割及图像存储，视频矩阵负责图像切换、报警联动以及活动摄像机的控制。
这是目前应用最普遍、经济的一种方案，特别适用于规模不大，管理集中的情况。
>半数字系统
摄像机仍为模拟信号，通过视频服务器或编码器后，转换为数字信号，以TCP/IP 协议在以太网上传输，后端以磁盘阵列或NAS存储。利用图像管理软件及服务器实现 矩阵功能，解码器将数字信号转换成视频信号接到电视墙上的监视器上。
这种方案价格较高，因与计算机网络联系紧密，类似的工程也慢慢多起来。
>全数字系统
摄像机釆用IP摄像机，相当于半数字系统集合了编码器功能，输出可直接接到交 换机上。由于摄像机CCD输出本身是数字信号，中间经过压缩，没有任何模数转换的过程，因此成为全数字系统。
全数字系统价格高，目前釆用不是很多，对于小的系统，由于不需要其它硬件设备， 造价反而较低。
安防系统，特别是监控部分，国内生产厂家众多，质量参差不齐，好-点的基本都 釆用索尼芯片。建议釆用海康威视、神州数码、TCL、大华等知名品牌。
2.7.3系统设计
安全防范系统的设计应根据被保护对象的风险等级，确定相应的防护级别，满足整体纵深防护和局部纵深防护的设计要求，以达到所要求的安全防范水平。
本工程的安防系统分为酒店内、外两大部分，本次设计暂只考虑酒店内部，外围的 监控、报替、巡更待总平图及管理模式明确后进行增补设计。
2.7.3.1报警系统
贵重物品、财务室、总台、酒店主要领导办公室（待定）设紧急报警按钮或红外双 鉴探测器，用于应对突发事件或入侵检测。套房
