百合景观工程九标技术标正文.doc

资源描述

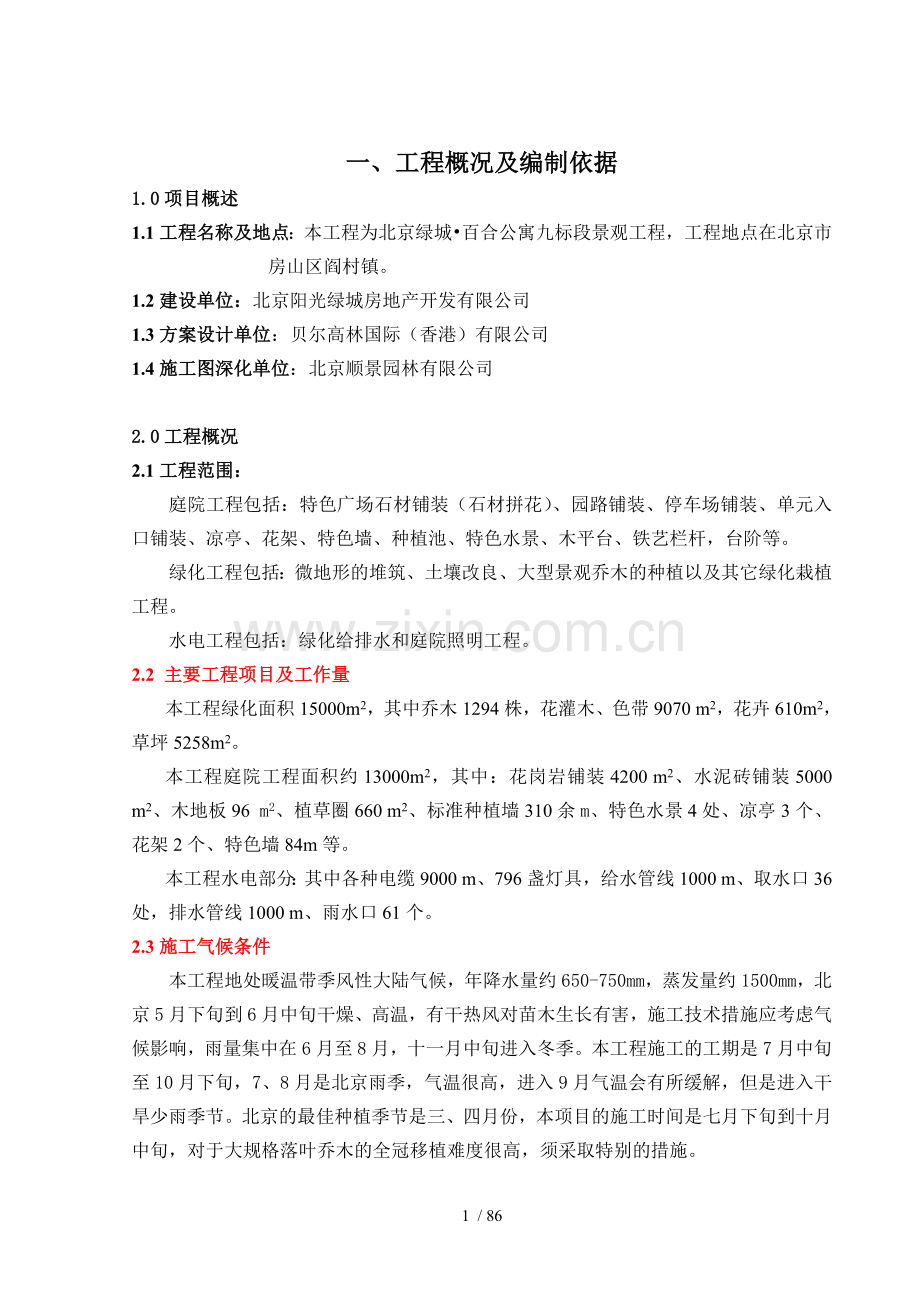

一、工程概况及编制依据 1.0项目概述 1.1工程名称及地点：本工程为北京绿城•百合公寓九标段景观工程，工程地点在北京市房山区阎村镇。 1.2建设单位：北京阳光绿城房地产开发有限公司 1.3方案设计单位：贝尔高林国际（香港）有限公司 1.4施工图深化单位：北京顺景园林有限公司 2.0工程概况 2.1工程范围：庭院工程包括：特色广场石材铺装（石材拼花）、园路铺装、停车场铺装、单元入口铺装、凉亭、花架、特色墙、种植池、特色水景、木平台、铁艺栏杆，台阶等。绿化工程包括：微地形的堆筑、土壤改良、大型景观乔木的种植以及其它绿化栽植工程。水电工程包括：绿化给排水和庭院照明工程。 2.2 主要工程项目及工作量本工程绿化面积15000m2，其中乔木1294株，花灌木、色带9070 m2，花卉610m2，草坪5258m2。本工程庭院工程面积约13000m2，其中：花岗岩铺装4200 m2、水泥砖铺装5000 m2、木地板96 m2、植草圈660 m2、标准种植墙310余m、特色水景4处、凉亭3个、花架2个、特色墙84m等。本工程水电部分：其中各种电缆9000 m、796盏灯具，给水管线1000 m、取水口36处，排水管线1000 m、雨水口61个。 2.3施工气候条件本工程地处暖温带季风性大陆气候，年降水量约650-750mm，蒸发量约1500mm，北京5月下旬到6月中旬干燥、高温，有干热风对苗木生长有害，施工技术措施应考虑气候影响，雨量集中在6月至8月，十一月中旬进入冬季。本工程施工的工期是7月中旬至10月下旬，7、8月是北京雨季，气温很高，进入9月气温会有所缓解，但是进入干旱少雨季节。北京的最佳种植季节是三、四月份，本项目的施工时间是七月下旬到十月中旬，对于大规格落叶乔木的全冠移植难度很高，须采取特别的措施。 3.0开工及完工日期计划开工日期：2009年2月15日，计划竣工日期：2009年6月30日。其中商业街A、B段和A、B段对应的二号路在2009年4月30日完工。如果现场的其它作业面也具备施工条件我们将在施工A、B段的同时平行施工。各个单项工程的完工时间详见附件：施工进度计划 4.0工程质量要求：优良 5.0编制依据本施工组织设计的编制是依据设计图纸，以及国家相关施工、验收规范。包括： GBJ301-88 建筑工程质量检验评定标准 JGJ46-88 施工现场临时安全技术规范 GB50194-93建设工程施工现场供用电安全规范 GBJ201-83 土方与爆破工程施工及验收规范 GJ 33-86 建筑机械使用安全技术规范 GB50168-92 电气装置安装工程电缆线路施工及验收规范 GB50259-96 电气装置安装工程电气照明装置施工及验收规范 DB11/T212-2003 城市园林绿化工程施工及验收规范 DB11/T211-2003 城市园林绿化用植物材料木本苗 DB11/T213-2003 城市园林绿化工程养护管理标准 DB11/T214-2003 居住地绿地设计规范 GB50268-97 给水排水管道工程施工及验收规范 ISO9001相关管理程序二、对本工程的理解 1.0本工程特点 1.1设计特点：本工程是一个综合的园林景观工程，该园林设计紧扣了造园的“三境”思想，体现了对园林“生境”、“画镜”和“意境”的追求。生境追求对自然美的向往，画镜是艺术美，意境是理想美。设计通过对园林素材进行提炼和加工，利用现有规划上局部地形高差起伏，做出了大量的微地形，做足了园林的文章，运用现代景观技术和材料体现玲珑素雅，内涵幽深的园林特点。通过对设计图纸的分析我们可以看出本项目成败的关键是：大量大规格乔木栽植的苗源落实机及栽植的成活率保证。大量微地形的细部处理和植物的现场搭配。植物层次的现场组合以及植物层次之间的细节处理。铺装工程的细部收口以及特色墙、凉亭、花架、种植池园林小品的施工精细度。 1.2工程特点： 1.2.1综合性强、场地狭小、专业项目多、施工管理难度大：本工程涉及结构、铺装、凉亭、花架、木平台、铁艺、园林给排水、庭院照明、地形、绿化等多项内容，需要多种专业施工队参加施工，施工过程会出现严重的交叉干扰，而且现场作业面很小，因此要求很强的综合施工能力和协调组织能力。 1.2.2工期目标紧: 总工期要求在四个半月以内完成景观项目繁多的综合性园林工程，而且有一个月的工期属于冬季施工，工期的紧迫可想而知。因此必须合理组织施工，需要有很好的组织安排和周密、科学的工序安排来保证，形成良性的施工秩序。施工安排以多个队伍的平行施工为主，适当穿插流水作业，条件适宜时要组织三班轮班作业。 1.2.3工程质量要求高：本工程在施工材料、施工质量等方面要求相当高，如对商业街铺装质量、小品的施工细节以及大树移植的成活率要求都非常高。施工中应严把质量关，精心组织、精心施工，创精品工程。 1.2.4工程技术难度大：大量带冠乔木的的反季节栽植，施工技术难度很大，需要详尽细致的施工方案来保证苗木的存活和现实效果，并严格控制好施工质量，才能按工期要求和保质保量的完成任务,给客户提供一个良好的居住环境。特点鲜明的园林小品，需要合理的施工组织、施工方案，同时也需要具有丰富实际操作经验的匠人来完成。 2.0本工程的重点、难点分析 2.1本工程重点 2.1.1合理、科学的工序搭接安排，减少交叉作业的影响本工程综合性强、工程量大、作业面小、工期要求非常紧,给工期的保证造成很大的难度。现场施工场地非常狭小，各个单项施工在现场都需要施工通道、材料堆放场地和作业面，要保证工程的顺利完成，就要求必须有非常合理的施工组织安排，对各个单项工程的工序特点以及对其它单项工程的工序的影响程度进行分析，保证各个工序的搭接合理，相互之间将影响降低至最小，尽可能保证平行施工，争取时间，保证工程按时完工。 2.1.2半成品和成品的现场保护是保证交付作品质量的一个关键因素在这种施工作业场地狭小的综合性园林施工过程中，对于过程中的半成品和成品的保护非常重要。例如：目前现场市政管线已经全部完成，管道检查井也已完成，这就要求园林进场施工时一定要注意对市政管线的成品保护，尤其是在回填土和地形整理施工中需要大型机械配合施工更需要注意保护管道和检查井。同时，对于园林施工本身，也要注意各个专业施工时对其它专业施工成品和半成品的保护，如所有的面层在完工后，要进行覆盖避免其它工序的污染。在成品保护工作中，合理的现场组织和工序安排也非常重要，尽量避免交叉作业由于工序安排不合理造成的影响。 2.1.3总体的质量控制是工程管理的重点在项目的实施过程中，完善的质量保证体系和措施是保证工程质量得以实现的保证，还需要全体施工人员的重视和严格的实施。同时如何协调进度和质量的矛盾也是非常重要的，在工期要求非常紧、交叉作业多、工程技术难度大的情况下，如何保证质量目标的实现是工程管理的重点。 2.1.4效果控制本工程的园林设计独具匠心，可以说园建部分方案设计非常精细、植物搭配非常丰富。在施工过程中我们将派驻专业设计人员进行现场效果控制，把握整体效果，例如：对于重点、特殊部位的苗木选形以及重点部位的铺装、园林小品的细部安装，现场把握和调整非常重要。同时，针对每一个单项的细节，需要专业的技师和工匠来把握。 2.2本工程难点 2.2.1铺装施工的精细要求本工程铺装施工大部分人行道路、特色水景及广场铺装（拼花）全部是弧形及多种材料拼接，对施工精度要求很高。要做好该单项工程，首先应吃透图纸，对所有的铺装细节在研究图纸阶段全部搞清楚，并制定相应的施工方案；其次是材料的加工定货，要求专业工程师按照图纸要求和施工方案提出材料加工计划和规格、质量要求，确保材料进场的规格、质量符合施工的要求；第三是现场施工的精度控制，铺装施工的重点控制在放线、平整度、缝隙以及不同铺装材料、不同铺装纹样的接口等方面，需要现场精心放样、排砖，施工过程中严格控制下料的规格，控制感官效果。 2.2.2精致的小品安装施工本工程有很多精致的小品，是园林中画龙点睛之处。我们会在施工前期准备过程中尽早与设计沟通，对许多安装节点都需要提供专业厂家配合深化设计，经甲方和设计通过后进行最终的加工和实施。该周期需要大量的时间，是工期控制中的一个关键点。而且对于这些小品，施工的精细程度同样重要，尤其是在多种不同材质的接口部分更需要注意施工的精度，我们会在施工前各个专业施工队伍需要对安装节点进行碰头，拿出合理的施工方案后方可施工。 2.2.3大规格景观乔木的非季节带冠移植本工程大规格景观乔木的设计量非常大，而且施工的时间是在8、9月份，天气非常炎热、树木叶片的蒸发量很大，又是非栽植季节施工、要求带冠移植，对栽植技术要求很高。要保证存活和当时的栽植效果，施工难度很大。我们将制定有非常针对性可行的施工方案来指导大规格乔木移植施工，配备有丰富北方反季节大树带冠移植经验的技师来负责施工，保证高的存活率，保证栽植效果。 2.2.4地形施工本工程存在着大量的微地形，如何把握地形的效果以及地形与道路的顺畅结合、地形与挡墙、台阶等小品的结合是施工中的难点之一。我们将配备专业的技术人员来整体把握，同时在施工期间派高尔夫地形造型师负责地形施工。三、施工部署及资源配备 1.0项目部组织机构设置本工程施工管理采用“项目法”管理模式，组建“北京绿城•百合公寓九标段景观工程项目经理部”作为本工程的具体施工管理部门。项目经理部全面负责、组织、指导全过程施工，并与业主、监理工程师、设计单位密切配合，搞好施工组织协调及保障工作。我司委派技术负责人就项目优化，项目地形、种植、铺装、小品等的细节以及整体的效果进行全面的控制。项目部配备相应的专业管理人员，负责项目各个专向施工。项目部下设六个专业化施工队。 1.1项目部组织机构（本工程组织机构见下图）北京绿城•百合公寓九标段景观工程项目组织机构图总指挥刘骅项目经理乐浩现场设计配合王海涛技术负责人杨守国现场执行经理史利民预算员周素云安全员郑宇兴材料采购刘显涛土建工程师郑忠宝园林工程师曹琳毅园林工程师张玉华苗木采购何子杰质检员孟祥龙水电施工队钢木结构施工队石材安装施工队绿化施工队园建施工队土方地形施工队 1.2项目部工作流程图转入施工程序办理开工手续（内部、外部）施工准备阶段编制材料计划、劳动力计划、临设计划、土方机械计划落实临设审核图纸、勘察现场、编制施工组织设计和质量计划建立现场管理制度与公司签订项目责任书进度控制质量控制资金平衡工作现场管理成本控制工程结束施工准备竣工资料阶段组织竣工验收制定养护及保修方案竣工结算维回收工程款落实养护资源修养接待投诉项目工作考评养护管理护阶组织维修/补植段回收保修款/回访养护移交 2.0施工部署及安排 2.1施工准备工程开工后，立即进行各项技术准备、工程准备工作和施工现场准备，尽快转入正常施工。 2.1.1技术准备配备与本工程相关的图集、规范、标准等技术资料。在项目技术负责人的领导下，组织项目相关技术人员、邀请公司专家，认真研读图纸，领悟设计意图，找出图纸不足，提出优化方案，整理图纸会审资料，参加业主主持的设计交底。备全质检、试验、测量工具、仪器、仪表，并经过国家法定检测部门检测合格，保持仪器处于最佳使用状态。进行桩位复测，确定高程及轴线控制点，做好控制点标志及保护工作。对土源土样、苗木和检测周期较长的材料实行批量进货，取样送检，不误施工。编制材料、设备采购、进场计划和编制人员、材料进场计划。其中苗木采购由公司苗木部负责。 2.1.2工程准备与当地环卫、交通、城管等部门取得联系，了解最新管理信息，办理各种相关手续，遵守相关的各项规定，取得他们的信任和支持。根据工程特点和要求，做好机械设备、劳务、资金等资源配置，对大型施工设备、大型材料的市场行情、供货渠道等进行充分的调查研究。根据北京市建委要求及公司标准化要求，进行现场形象设计；修建临时办公室、现场卫生间及临时库房等临时设施。根据业主提供的接口，组织临水、临电、临路规划和施工。 2.1.3开工前施工场地准备创造条件，尽快同业主办理施工场地移交手续。测量放线和工程量复核：在开工前，进行现场施工测量，其内容包括检查和复核控制网、增设控制桩和水准点、测设方格网、绘制施工现场地形图，进行土方平衡计算，核算回填土方工作量等。施工放样时将园路、地形等不同压实度区域的边界以及给排水管道位置准确放出，做标记，并用方格法进行土方工程量计算和复核，作好记录等工作。场地平整：根据现场勘查，目前现场条件良好，已回填部分土方，基本没有遗留建筑垃圾。进场后只要对前期回填土密实度进行处理即可。现场临时设施的建设：进场后，按照现场临时设施的布置方案进行临设建设，保证现场办公、生活区能及时使用，保证临水、临电及时接入现场和施工道路畅通。 2.2施工部署与工作安排 2.2.1组织部署与安排本工程施工设置六个专业施工队，各施工队伍及负责的施工项目安排如下：地形队——负责整个园区的土方回填及地形施工；水电队——负责整个园区的水电管线预埋、水电设施安装及调试；绿化队——负责整个园区的绿化整地、苗木种植及养护；园建队——负责整个园区的广场道路及所有构筑物的结构及装饰施工；石材安装施工队——负责异型石材以及小品时才饰面的加工及安装；钢木结构施工队——负责园区内所有钢木结构的加工和安装；在施工中，项目部负责协调各施工队的施工进度，各施工队要互相配合、互相支援。 2.2.2施工顺序的安排原则上考虑按照施工工序的搭接要求流水作业，组织施工。进场后对现场高程进行复测，对照设计图纸的高程要求，先进行土方回填，再按照先地下后地上的顺序（由于现场场地小的因素，大部分材料考虑在场外加工为半成品后进入现场）考虑进行各分项的工程安排。需要注意的控制点是：土方回填需最先完成，大型乔木种植应在庭院道路施工开始前基本完成，水电预埋管线应在铺装及绿化灌木、地被开始前完成。目前，我公司安排的施工顺序如下：水管、电缆铺设小乔、灌木栽植花卉、地被栽植草坪铺设后期现场细节调整和绿化养护、竣工验收水电设备安装、调试小品结构施工大型乔木种植木平台等小品安装铺装施工铺装、小品基础施工水电管线预埋土方地形施工测量放线 2.2.3施工资源的安排人员安排：项目部的现场施工管理人员将按专业进行管理，施工队的配置上，我公司将配置6个专业施工队负责本项目的施工。选择和公司长期配合、技术力量强、施工经验丰富的施工队伍，在石材安装队伍的选择上必须使用长期进行室外石材安装的专业施工队伍，对于重点部位的石材安装我们将选择专业精装队伍施工。机械安排：为本项目配置的机械主要是土方机械包括挖土机、运输车辆、装载机，主要负责土方的挖、运，保证现场施工土方及时到位。并且配备吊车负责苗木、材料的装卸。材料、苗木的组织：本项目所用工程材料非常复杂，在进场后应及时报样品给甲方、设计确认，并按进度计划分别及时组织进场。本项目用苗量很大，投标阶段进行苗源组织整合，进场后应及时组织苗源采购，报甲方、设计认可，根据进度计划编制苗木进场计划，并据此编写苗木的起、运方案，保证苗木及时进场和苗木到场的质量。 3.0劳动力安排计划本工程考虑配备六个专业施工队以及一些专业厂家配合施工。在施工过程中各个施工队根据所负责的工程范围，按照要求配备劳动力，必要时根据现场进度计划的调整，调整劳动力在场人数。各个施工队要求配备人数如下：施工队伍名称人数主要工种机械施工队主要是后勤管理和操作人员园建施工队（含精装队）主要是铺装工、钢筋工、混凝土工和壮工石材安装施工队主要是异型石材的安装以及挡墙、凉亭等小品饰面的安装技工水电施工队主要是水、电技工绿化施工队主要是绿化技工钢木结构施工队主要是钢木结构安装技工所有施工队根据整体进度计划的安排进场，预计高峰期劳动力人数为150人。如遇特殊情况，需要增加工力，现场可以随时调整在场人数计划，以确保工作的及时完成。 86 / 86 百合景观工程九标技术标正文 4.0机械设备配备计划序号设备名称数量（台）规格型号主要工作性能指标出厂时间使用时间现在何处 1 装载机 1 ZL40 4t 2002 租赁公司 2 挖掘机 1 日立220 118KW 2003 租赁公司 3 运输车 3 斯太尔 20t 2003 租赁公司 4 小型推土机 1 BOBCAT 2003 租赁公司 5 蛙式打夯机 4 HW60 0．06t 2005 自有 6 插入式震动器 3 ZH-50 2.2KW 2003 自有 7 翻斗车 4 F10A 1t 2001 自有 8 搅拌机 2 350 0.35立方 2004 自有 9 平板式震动器 2 2004 自有 10 电锯 1 GJ40 2003 自有 11 钢筋切割机 1 2000 租赁公司 12 砂轮切割机 2 2000 自有 13 运输车 4 加长130 6m 2001 租赁公司 14 吊车 1 东风8t 8t 1998 租赁公司 15 吊车 1 东风16t 16t 1998 租赁公司 16 云石机 8 小型手提 2006 自有 17 打药机 1 TORO 射程30-35m 2004 自有 18 剪草机 2 2007 自有 19 绿篱修剪机 1 2007 自有 20 全站仪 1 GTS-310 2006 自有 21 水准仪 3 DS3-Z 2006 自有 22 打压泵 1 2004 自有 23 接地摇表 1 2005 自有 24 万用表 1 2006 自有拟投入本工程主要机械设备表拟投入本合同段的主要施工机械设备分配表序号施工项目机械设备名称用途 1 清理翻斗车清运垃圾 2 测量全站仪定点、放线、高程控制水准仪 3 现场土方地形机械装载机转移土方、整理粗地形挖掘机转移土方、整理粗地形小型推土机用于地形的细部整理运输车土方运输 4 庭院工程蛙式打夯机路床及回填土夯实插入式震动器结构砼振捣翻斗车材料运输搅拌机混凝土及砂浆搅拌平板式震动器砂石基层及砼垫层夯实电锯木材切割钢筋切割机钢筋下料砂轮切割机材料切割云石机石材切割 5 水电工程打压泵给水管道打压接地摇表接地电阻测试万用表绝缘遥测 6 绿化工程吊车吊装大树运输车现场倒运苗木等材料绿篱修剪机绿篱色带修剪打药机打药剪草机剪草四、施工方案和施工流程 1.0总体施工方案本工程含人行道(园路)铺装、小广场铺装、停车场铺装等铺装，凉亭、花架、种植墙、台阶挡墙、特色水景等小品，园林给排水，庭院照明，地形、绿化种植等项工程。目前现场总包单位、市政外线单位已经逐步退场，现场建筑垃圾也经开始清理，局部回填土方完成，总体现场施工条件比较良好，已经将交叉作业的影响降低至最小程度。园林工程基本可以按照自己安排得总体进度和施工顺序展开，甲方已经为园林施工单位创造了一个良好的施工环境和条件。我们在总体施工方案的考虑上要结合工期、质量和成本综合考虑，抓住主要的控制点进行安排。在施工工序的安排上，我们进场后将先进行土方回填和粗地形的整理，为大型乔木的种植创造条件，把大型乔木种植安排在园路施工开始之前，避免交叉施工造成的破坏，把水电预埋工作必须安排在园路施工以及灌木、色带栽植之前，按照先地下、后地上的原则安排施工，施工中采取流水作业的办法让各个专业按照施工顺序陆续展开施工。在施工质量的控制上，对各个专业施工制定相应的施工方案，抓住主要质量控制点进行控制。详细如下： 1.1工期的关键控制点本工程工期的关键控制点在于各个专业施工工序的合理安排和衔接，这就要求我们要合理的安排施工顺序的同时各个工序必须按照计划的时间完成。本工程工期重要的工期节点控制是： l 土方回填、粗地形整理的完成时间 l 大型乔木（需要吊车辅助栽植）的栽植完成时间 l 水电管线的预埋完成时间 l 小品结构的完成时间（尤其是特色水景的结构） 1.2质量的关键控制点本工程包含庭院工程、绿化工程、园林给排水工程和庭院照明工程，涉及的专业很多，所以在工程施工过程中更要抓住主要的质量控制点进行质量控制，以保证整体工程质量目标（优良）的实现。本工程质量的关键控制点如下： l 绿化种植的关键控制点主要是苗木的质量、反季节栽植和苗木养护 l 铺装工程的控制点主要是铺装材料的规格质量、铺装的平整度、铺装的缝隙及细部接口(异型石材安装的关键在于材料的放样加工和现场的施工工艺选择) l 小品工程的控制点主要是小型结构的质量、加工半成品的质量、饰面安装处理的质量和精度 l 给水管道施工的控制点主要是管道基础的密实度、管道接口的质量（严密性）和管道的承压能力（管道材料质量） l 排水管道施工的控制点主要是管道基础的施工质量和接口的严密性 l 庭院照明施工的控制点主要是电缆的质量、电缆接头、灯具安装和绝缘检测 1.3施工工艺总流程在上述控制点的基础上我们依据场地情况、根据招标文件相关要求和各分项工程施工特点，本着先地下、后地上的总体施工安排，分园建、水电和绿化工程三条纵线安排施工工艺流程（如下图）。施工工艺总流程图组建项目部施工准备劳动力准备测量定位机具准备施工场地准备材料准备技术准备土方地形 ② ③ ① 水景、挡墙基础凉亭、花架基础园建工程水电工程绿化工程地形土方挖管沟管/缆埋设管线试验检测挖种植坑/穴铺装基础人工整地水景、挡墙结构凉亭、花架结构水景防水钢木结构安装路/场面层饰面安装石材等装饰水电设备安装苗木种植调试苗木养护压顶安装补植单项工程验收竣工验收转入养护/保修程序 2.0主要分项工程施工方案和施工方法 2.1土方地形工程施工方案和施工方法 2.1.1基本工程量绿化整地面积：18000㎡；绿化地形土方量：进场后根据现场实际测量进行测算。 2.1.2施工安排土方地形队负责地形工程施工，包括外购土方运输以及地形土方的回填，绿化队负责配合人工堆地形、细整地。 2.1.3土方地形工程现场工期安排地形土方堆筑：地形土方压实整理： 2.1.4土方地形施工方法 a) 以机械施工为主，辅助人工； b) 机械选用小型挖土机、铲车（40铲）、土方运输车、小型推土机； c) 工序流程测量放线——钉标高桩——土方开挖——推土整糙地形——标高测量复核——整细地形——土壤改良 2.1.5回填土的质量标准保证项目：基底处理必须符合设计要求或施工规范的规定。回填的土，必须符合设计要求或施工规范的规定。种植区域必须满足种植对于土壤的要求，达到种植土的质量标准和密实度要求。回填土必须按规定分层夯、压密实。取样测定压实的干土质量密度，其合格率不应小于90%；不合格的干土质量密度的最低值与设计值的差，不应大于0.08g/cm3，且不应集中。环刀取样的方法及数量应符合规定。允许偏差项目：回填土工程允许偏差（表4-2）项次项目允许偏差（mm）检验方法 1 顶面标高 +0 -50 用水准仪或拉线尺度度检查 2 表面平整度 20 用2m靠尺和楔形塞尺尺量检查 2.1.6微地形堆筑控制测量工作的精确度：测量数据是地形施工的眼睛，测量精度要求为：高程精度控制在3cm范围内，水平面控制在5cm范围内。保证了测量的精度就能保证我们的地形施工可以有据可依。土方施工中的清理工作：土方施工前清理现状土层表面的垃圾、树根树叶及砾石，保证土方回填下没有杂质,使以后地形不会因此出现不均匀沉降。在粗造型结束后，均必须再进行一次彻底的砾石和垃圾等的清理工作，保证地形表面没有杂质,使精造型施工可达到地形表面光顺，无杂物。做好临时排水工作：在可能出现积水的区域预先挖出临时排水沟，做好防冲刷措施，杜绝水土流失，在可能出现积水但不能挖出临时排水沟的区域，准备抽水机，确保雨后无积水。回填土工程质量要求：含水量超标（大于己于22%），必需经过翻晒达到降水目标后，分层压实。分层压实厚度50cm±10cm一层进行双向压实工作。在施工时分层压实，压实后密实度大于85%。高程大于设计高10cm—40cm（视回填高度定）。粗造型工程质量要求：符合设计的起伏意图，与周围自然地型连接顺畅，场內表面顺畅。细造型工程质量要求：符合设计意图，与周围自然环境连接顺畅，场內表面光顺。地形要求，应使整个地形的坡面曲线保持和顺排水通畅，堆筑地形时，根据放样标高，由里向外施工，边造型、边平整，边撤、边翻、松辗压板结土，严禁机械设备在栽植表层土上施工。微地形粗整形完成后, 人工细做覆盖面层，保持表面土质疏松，并清理杂物，如：建筑垃圾等。施工过程中始终把握地形骨架。人工平整时从边缘逐步向中间收拢，使整个地形坡面曲线和顺、排水通畅。回填土的含水率应控制在23%左右，不允许含有颗径超过1cm的石块，雨天停止作业，雨后及时修整和拍实边坡。为了防止土壤沉降造成地形低于标高，造型时实际地面高于设计标高。 2.2铺装及小品结构工程施工方案和施工方法 2.2.1基本工程量花岗岩铺装4200 m2、水泥砖铺装5000 m2、木地板96 m2、植草圈660 m2、标准种植墙310余m、特色水景4处、凉亭3个、花架2个、特色墙84m等。 2.2.2施工安排根据施工区域中工程量大小、工序安排的先后及现场施工条件的不同情况，将园建施工队分为三个班组分区负责流水施工，相互协调支援，并配合一些专业厂家进行木作和钢结构安装。一个班组负责铺装基础及混凝土垫层施工，一个班组负责面层铺装施工，一个班组负责小品基础、结构施工。 2.2.3工期安排（详见：施工进度计划表） 2.2.4施工流程：园路铺装：测量放线——土方开挖——素土夯实——级配砂石基层——混凝土垫层——装饰面层——验收小品基础、结构：测量放线——土方开挖——素土夯实——混凝土垫层——（找平层）——（防水）——（保护层）——钢筋绑扎——模板安装——混凝土浇注（预埋）——验收道路/广场工程施工工艺流程图土方工程施工准备落实人／机测量放线／复测图纸审核勘察现场材料进场／复检施工方案材料检测配合比试配验槽控路槽路槽碾压/打夯质检砼抽样密实度抽检成品保护养护砼运输砼搅拌验评抽检面层铺装结合层素水泥砂浆冲洗砼垫层级配砂石支边模 2.2.5园林铺装质量要求各种块料面层相邻两块的高低允许偏差序号块料面层名称允许偏差（mm） 1 条石面层 2 2 普通粘土砖、混凝土面层 1.5 3 陶瓷地砖、水泥花砖、混凝土渗水砖 1 4 大理石、花岗岩、拼花木板 0.5 各种块料面层行列（接缝）直线度允许偏差（5米长度内）序号块料面层名称允许偏差（mm） 1 条石面层 5 2 普通粘土砖、混凝土面层 3 3 马赛克、缸砖、陶瓷地砖、水泥花砖、混凝土渗水砖 3 4 大理石、花岗岩、拼花木板 2 各层表面平整度允许偏差（2米直尺检查）序号层次材料名称允许偏差（mm） 1 垫层砂石、碎石、卵石、碎砖 15 2 灰土、炉渣、水泥混凝土 10 3 面层条石、块石 10 4 水泥混凝土、水泥沙浆、沥青混凝土 4 5 缸砖、混凝土块面层 4 6 水磨石、碎拼大理石、水泥花砖、木板面层 3 7 马赛克、陶瓷地砖、拼花木板 2 8 大理石、花岗石面层 1 2.2.6园林铺装地面的施工工艺 2.2.6.1基土流程：现场勘测——平整（开挖）——分层压（夯）实。施工工艺：（1）根据设计要求，对现场基土进行勘测，对土质和土壤状况进行分析判断，并确定基土标高，是否填土或开挖。 a、对于在淤泥，淤泥土质及杂填土、冲填土等软弱土层上施工时，应按设计要求对基土进行更换或加固（淤泥、腐植土、冻土、耕植土和有机物含量大于8%的土不得用作填土。膨胀土作为填土时，作为填土时，应进行技术处理）（2）根据设计结构要求，确定基土标高，判断是否平整填土或开挖土方。 a、淤泥、腐植土、冻土、耕植土和有机物含量大于8%的土，场不得用作填土。膨胀土作为填土时，作为填土时，应进行技术处理。 b、填土前宜取土样用击实试验确定最优含水量与相应的最大干密度，过干的土在压实前应加以湿润的最大土应予晾干。 c、在做墙、柱基础处填土时，应重叠夯填密实，在填土与墙柱相连处，也可以采取设缝进行技术处理 d、采用碎石、卵石等作为基土表层加强时，应均匀铺成一层，粒径宜为40MM，并应压（夯）入湿润的土层中。（3）相关标准及规范：分层压（夯）实的每层虚铺厚要求：机械压实:大于300MM 蛙式打夯机夯实：不大于250MM 人工夯实：不大于200MM 当基土下非湿陷性土层，用沙土为填土时，可随浇水随压（夯）实。每层虚铺厚度：不大于200MM。《地基与基础工程技术规范》《建筑地基处理技术规范》《土方与爆破工程施工及验收规范》《建筑地面工程施工及验收规范》 2.2.6.2级配砂石垫层流程：备料——拌料——铺设夯实（1）根据设计要求进行备料，砂或砂石中不得含有草根等有机杂质，石子的最大粒径不得大于垫层的2/3。砂宜选用坚硬的中砂或中粗砂。（2）对砂石进行拌料，以防摊铺不均匀。（3）根据设计厚度要求进行铺设夯实，级配砂石垫层应摊铺均匀，不得有粗细颗粒分离现象，压前应洒水使砂石表面保持湿润；采用机械碾压或人工夯实时，均不小于三遍，并压（夯）至不松动为止。 2.2.6.3混凝土垫层流程：备料——立边模等——搅拌浇铸（1）指设计要求备料：要求混凝土强度等级不应小于C15。（2）根据现场要求带线立模，以保证平整度。（3）搅拌并分压段进行浇铸。（4）注意事项：垫层厚度不得小于设计要求；分压段应结合变形缝位置，不同材料的建筑地面连接处和设备基础的位置进行划分；浇铸前，表面应予湿润；浇铸前按设计要求和施工埋设锚柱或木砖等要求预流孔洞。 2.2.6.4路/场面层流程园路、活动场所面层用材其材质、颜色、表面处理和规格符合设计要求。基层表面在面层施工前应清扫、洒水，加刷素水泥浆或界面剂。结合层砂灰标号、厚度符合设计要求，要求水灰比适中，铺灰饱满。如系砼砖面层，建议采用同比干拌砂灰，减少面层污染。加盖草袋、锯末，加强成品保护。路/场面层其平整度、坡度、缝隙、砂浆饱满度、空鼓最小面积符合设计要求。 2.2.6.5石材面层流程工艺流程：放样下料——进场选料——基层清理——弹线试拼——结合层——铺装面层——缝隙处理——灌缝所有的铺装石材在下料以前一定要进行图纸放样，确定拼装方案后，按照拼装方案确定的详细尺寸进行下料。材料进场后根据设计要求的颜色，挑选计划要求规格、符合该施工部位要求的材料。基层处理, 清除粘结在基层、垫层上的杂物、尘土。进行试拼，确定缝隙大小。做出样板，经甲方及设计确认后，大面积展开施工。打点充筋确定标高或弹水平标高线，拉线后铺结合层，注意坡度。铺砌后1-2昼夜进行进行缝隙的处理，保证缝隙基本一致，缝隙调整完毕后进行灌缝。操作人员应做到随砌随揩净，严禁在已铺好的面层上拌合砂浆，注意成品保护。 2.3木结构工程施工方案和施工方法 2.3.1基本工程量整个区域内共有临水木平台1个、凉亭、花架等木结构的安装。 2.3.2施工安排木结构工程量较小，安排一个木结构专业厂家加工生产安装。选择公司长期合作厂家安排5人进场施工。基础由园建施工队负责施工。 2.3.3工期安排（详见：施工进度计划表） 2.3.4施工方法木结构材质、规格符合设计要求。木结构用材要求进行干燥处理，埋地部位涂刷沥青油二遍防腐。材料表面油漆符合设计要求。木结构工程，皆室外造景，设置在日晒雨淋的环境中，因此对木材材质的选定、防腐、防虫及防翘裂等技术问题的处理尤为重要。木材在使用期限内应保持其防腐、防虫和防火的性能，并对人畜无害。木材经处理后，不得增加吸湿性，不得降低强度，不得腐蚀与木材接触的金属配件。对于易受潮的木结构或木构件应用油类，油溶性或不易流失的水溶性防腐剂对其进行处理。榫卯节点，其榫头要求留线锯解。木作设临时加工棚或场外加工。禁用明火，易燃漆料远离火源。用于虫害严重地区的木结构或木构件，应选用防腐、防虫效果较好的药剂对其进行处理。结构坚直置放时，其临时支承点应与结构在建筑物中的支承相同，并设可靠的临时支撑，以防侧倾。水平放置时，应加垫木置平，防止构件变形和连接松动。木结构在制作完成后，钉孔要作隐蔽防腐处理。 2.4绿化工程施工方案和施工方法 2.4.1基本工程量本工程绿化面积15000m2，其中乔木1294株，花灌木、色带9070 m2，花卉610m2，草坪5258m2。 2.4.2施工安排本工程安排一个绿化队负责绿化种植施工和配合机械队做绿地地形土方施工。按土方——乔木——灌木——色带、地被——花卉、草坪的顺序安排流水施工。 2.4.3现场工期安排整个绿化工程的计划完成时间是2006年10月15日（各阶段计划工期见：施工进度计划表）。 2.4.4 绿化工程施工工艺流程绿化种植工程施工绿化地形、绿化整地土壤改良草坪工程复检检疫苗木屯植苗源地选苗／建档苗木、草
