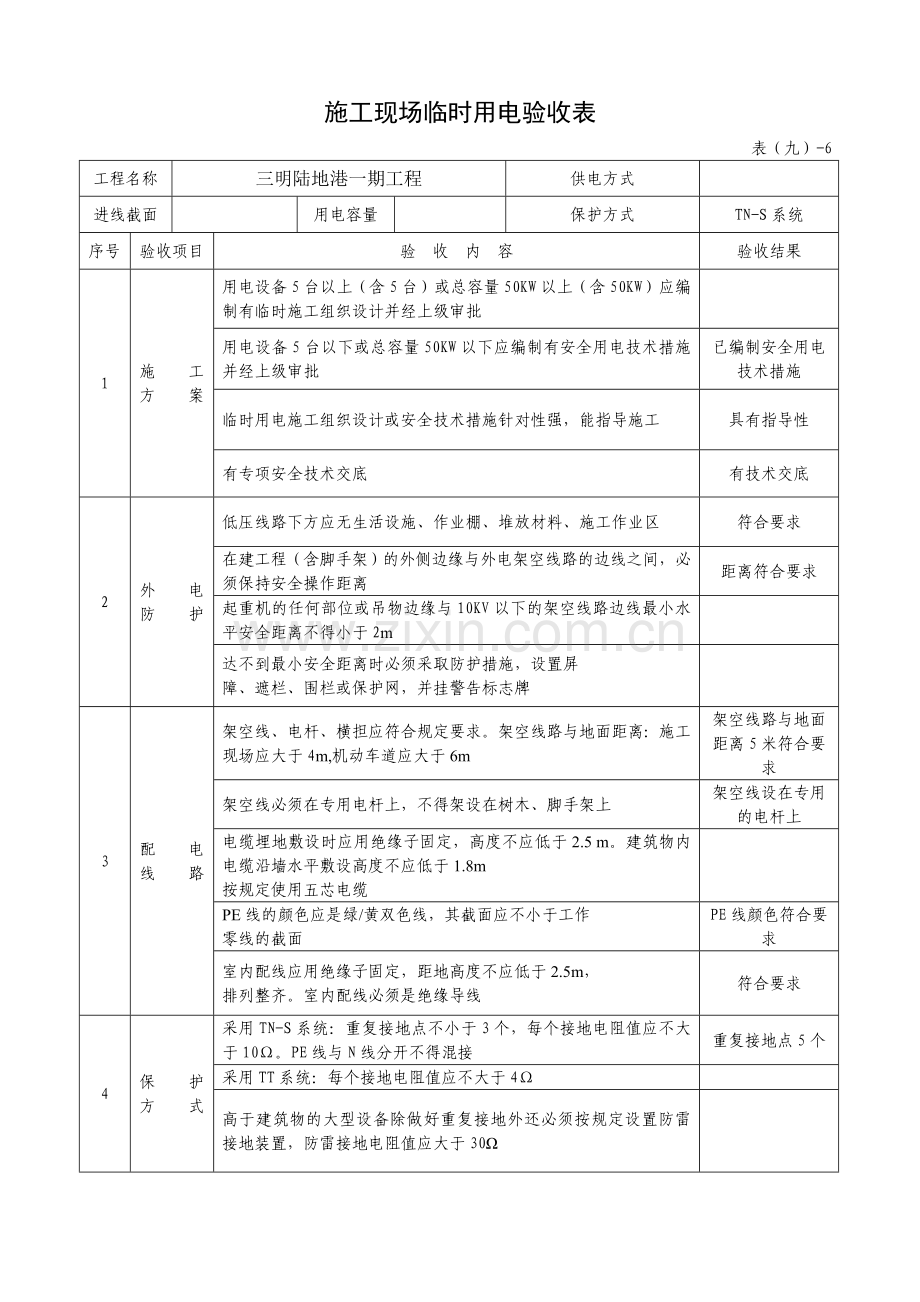

施工现场临时用电验收表
表（九）-6
工程名称
三明陆地港一期工程
供电方式

进线截面

用电容量

保护方式
TN-S系统
序号
验收项目
验 收 内 容
验收结果
1
施 工
方 案
用电设备5台以上（含5台）或总容量50KW以上（含50KW）应编制有临时施工组织设计并经上级审批

用电设备5台以下或总容量50KW以下应编制有安全用电技术措施并经上级审批
已编制安全用电技术措施
临时用电施工组织设计或安全技术措施针对性强，能指导施工
具有指导性
有专项安全技术交底
有技术交底
2
外 电
防 护
低压线路下方应无生活设施、作业棚、堆放材料、施工作业区
符合要求
在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间，必须保持安全操作距离
距离符合要求
起重机的任何部位或吊物边缘与10KV以下的架空线路边线最小水平安全距离不得小于2m

达不到最小安全距离时必须采取防护措施，设置屏
障、遮栏、围栏或保护网，并挂警告标志牌

3
配 电
线 路
架空线、电杆、横担应符合规定要求。架空线路与地面距离：施工现场应大于4m,机动车道应大于6m
架空线路与地面距离5米符合要求
架空线必须在专用电杆上，不得架设在树木、脚手架上
架空线设在专用的电杆上
电缆埋地敷设时应用绝缘子固定，高度不应低于2.5 m。建筑物内电缆沿墙水平敷设高度不应低于1.8m
按规定使用五芯电缆

PE线的颜色应是绿/黄双色线，其截面应不小于工作
零线的截面
PE线颜色符合要求
室内配线应用绝缘子固定，距地高度不应低于2.5m，
排列整齐。室内配线必须是绝缘导线
符合要求
4
保 护
方 式
采用TN-S系统：重复接地点不小于3个，每个接地电阻值应不大于10Ω。PE线与N线分开不得混接
重复接地点5个
采用TT系统：每个接地电阻值应不大于4Ω

高于建筑物的大型设备除做好重复接地外还必须按规定设置防雷接地装置，防雷接地电阻值应大于30Ω

序号
验收项目
验 收 内 容
验 收 结 果
5
配电箱
符合三级配电二级保护要求
符合要求
配电箱内有总隔离开关与分路隔离开关。开关箱做到一机一闸一漏一箱。漏电保护器参数应符合规定要求
做到一机一闸一漏一箱
配电箱设置位置应符合规定要求，有足够二人同时工作空间和通道。箱内电器完好可靠，回路标示明显，采用端子板接线，不得有外露带电体，进出线应从箱体的下底面出入，进入配电箱的电源线不得采用插销连接
配电箱设置符合规定
固定式配电箱安装高度为1.3-1.5m，移动式配电箱安装高度为0.6-1.5m
配电箱安装高度为1.4m符合要求
箱体符合规定要求，有门有锁，有防雨防尘措施
配电箱有门、锁
6
现 场
照 明
照明回路有单独的开关箱，配有漏电保护装置并符合要求
有单独的开关箱
灯具金属外壳必须作保护接零。室内灯具安装高度不低于3m，室内灯具安装高度不低于2.4m，钠、铊、铟等金属卤化物灯具安装高度应不低于5m
灯具作保护接零
照明器具、器材应无绝缘老化或破损
无绝缘、破损
按规定使用安全电压
使用安全电压
7
变配电
装 置
配电室应符合规定要求，配电室的天棚距地面不应低于3m，配电屏（盘）操作通道宽度应符合规定要求
配电室符合要求
门向外开并配锁，应有防雨、火、水、雷和小动物出入等措施，通风良好
门向外开，有防雨、火、水、雷措施
发电机采用三相四线制中性点直接接地系统，并独立设置，接地电阻应符合要求。发电机组与外电线路有联锁控制，不得同时使用
符合要求
验收意见：

年 月 日
项目负责人

技术负责人

安装负责人

施 工 员

安 全 员

机电管理员

电 工
