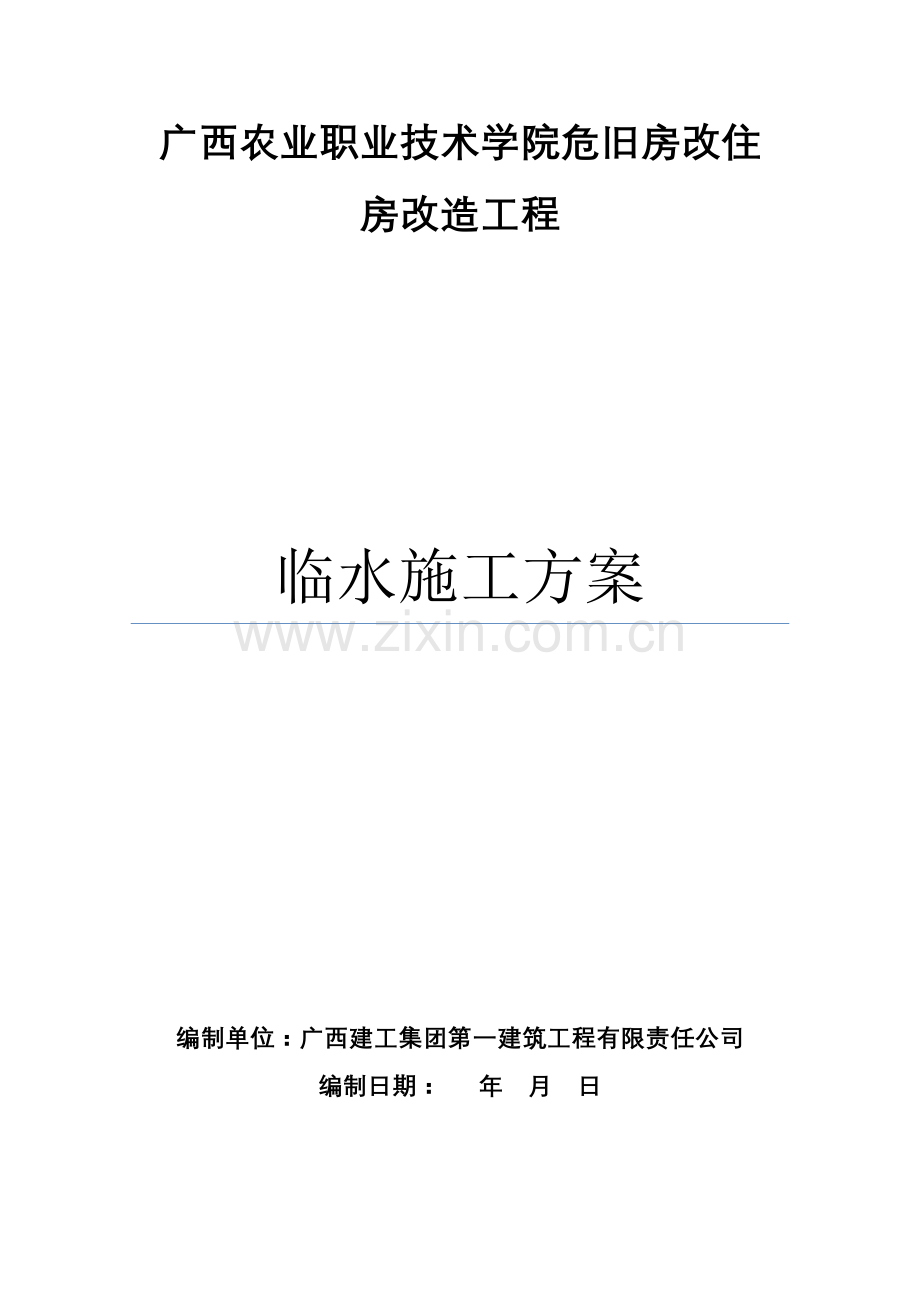

广西农业职业技术学院危旧房改住房改造工程

临水施工方案

编制单位：广西建工集团第一建筑工程有限责任公司 编制日期： 年 月 日

广西农业职业技术学院危旧房改住房改造工程

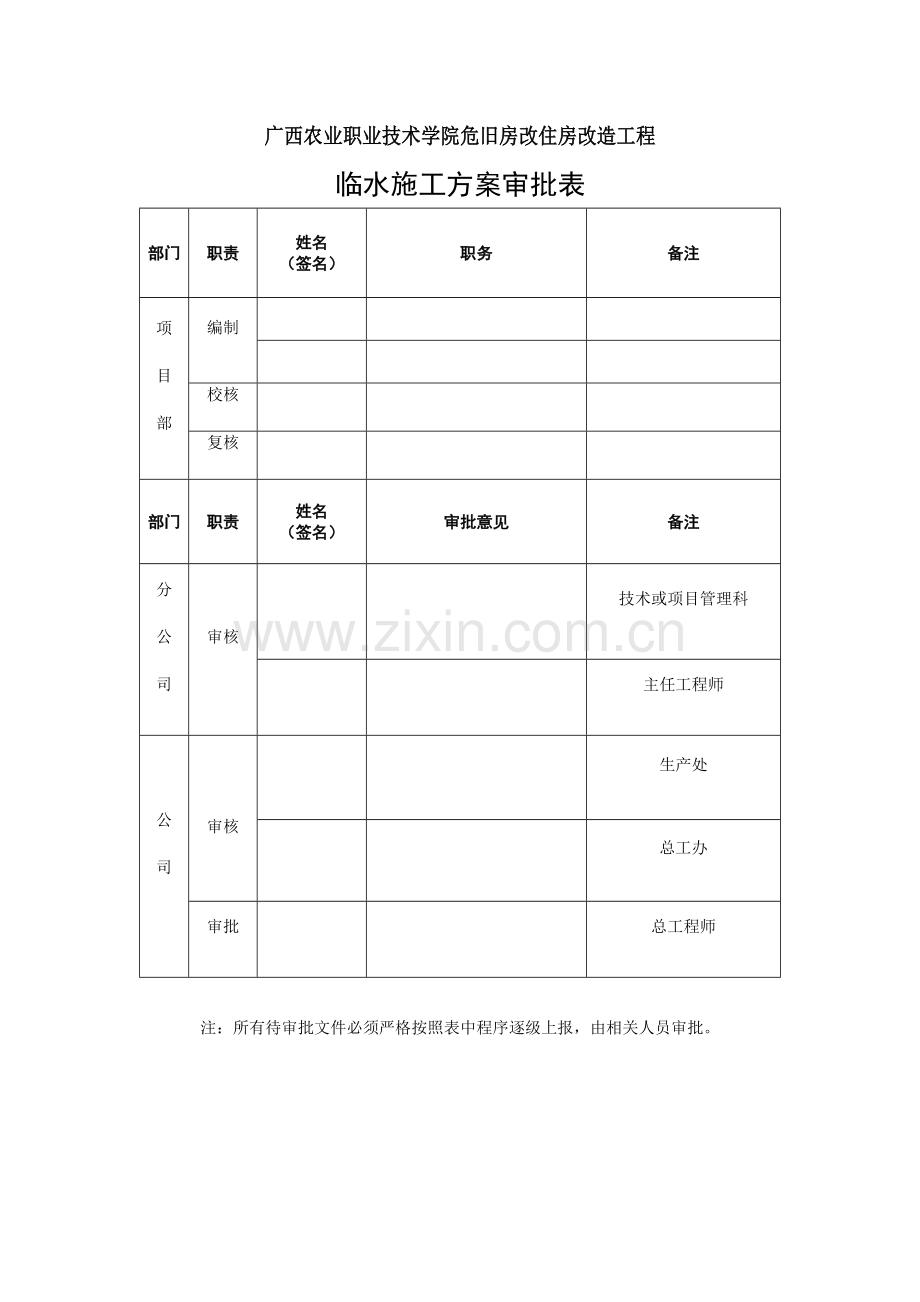

临水施工方案审批表
部门
职责
姓名
（签名）
职务
备注
项
目
部
编制

校核

复核

部门
职责
姓名
（签名）
审批意见
备注
分
公
司
审核

技术或项目管理科

主任工程师
公
司

审核

生产处

总工办
审批

总工程师
注：所有待审批文件必须严格按照表中程序逐级上报，由相关人员审批。

目录
一、 施工现场临水及主要用水设施简介 1
1．施工现场临水情况 1
2．主要用水情况 1
3．编制依据 1
二、临水方案总述 1
1．给水设计： 1
2．排水设计 2
三、 施工临水总量计算 2
1．施工工程用水量计算 2
2．施工现场生活用水 3
3．工人生活区用水 3
4．总用水量计算 3
5．给水主干管管径计算 4
6．给水主干管确定 5
四、 施工及消防供水水泵选择 5
1．水泵扬程计算 5
2．施工及生活用水及消防用水水泵扬程计算 5
3．消防水箱 6
五、 临水管线布置 6
六、 施工临水设施安装 6
1．管道预制加工 6
2．埋地管道的除锈及防腐 6
3．施工用水预留管及阀门 7
4．管道安装坡度 7
5．水压试验 7
七、 临水系统的维护与管理 7
八、 临水系统管理人员名单 7
20个 9
60个 9
九、附图： 9
1) 有水平面布置图 9
2) 给水、消防系统图 9
3) 给水、消防平面图 9

临水施工方案
一、 施工现场临水及主要用水设施简介
1．施工现场临水情况
市政水源已经由现场西北侧引入，供水压力≮0.2MP。
2．主要用水情况
由于采用商品混凝土，所以现场用水主要有混凝土养护用水、模板湿润用水、砂浆搅拌用水、装修材料用水和各种加工用水、生活用水。
3．编制依据
1) 1·业主提供的工程施工图纸；
2) 2·现行国家、南宁市有关安全生产、环境保护等的法令、法规及规定。
3) 3·施工手册（第四版）
二、临水方案总述
1．给水设计：
根据本工程实际情况及南宁市施工现场管理的有关规定，本方案拟采用环状管网布置临时施工用水管网，在管线上按照施工需要或一定距离留设给水点，并按照消防规定每隔50米设置一个消火栓。
◆竖向给水
随着建筑物结构施工逐步增高，根据施工和消防需要，自给水主管接至施工和消防给水立管，供楼层施工及消防使用。由于建筑物高度较大，采取加压泵供水。
2．排水设计
厕所采用现场砌筑厕所，设化粪池收集，定期抽水。砂浆搅拌站和混凝土养护部分废弃水以及雨水通过排水沟集中排至沉淀池，沉淀后排入市政排水管线。
三、 施工临水总量计算
1．施工工程用水量计算
计算公式 ：
q1=K1ΣQ1.N1/(T1 .t) ×K2/（8×3600）
q1——施工用水量（L/S）
K1——未预计的施工用水系数（1.05 —1.15）
Q1——年（季）度工程量（以实物计量单位表示）
N1——施工用水定额
T1——年（季）度有效作业天数
t——每天工作班数
K2——用水不均衡系数
由于工程结构施工阶段相对于装修阶段施工用水量大，故Q1主要以混凝土工程量为计算依据。
根据施工进度计划，地下施工期间混凝土浇筑量较大，每月混凝土量约为4000立方米。混凝土自然养护施工用水定额取350升/立方米，施工工期为30天，每天按照1.0个工作班计算；因此：
K1=1.1；Q1=4000立方米；N1=350 升/立方米；T1=30天
t =1.0班；K2=1.5
工程用水计算
q1=K1Σ Q1.N1/(T1 .t) ×K2/（16×3600）
=1.1×（4000×350）/（45×1.0）×1.5/（8×3600）
=1.82 L/S
2．施工现场生活用水
计算公式 ：
q2=（P1N2K3）/（t×8×3600）
q2——施工现场生活用水量（L/S）
P1——施工现场高峰昼夜人数（拟定900人）；
N2——施工现场生活用水定额（20L/人.班）
t——每天工作班数（班）,取1.0班
k3——用水不均衡系数（1.30 —1.50）,取1.4
施工现场生活用水计算
q2=（P1N2K3）/（t×8×3600）
=（900×20×1.4）/（1.0×8×3600）
=0.8775L/S
3．工人生活区用水
工人生活区单独供水，q3=0
4．总用水量计算
因为该区域工地面积小于5公顷，如果假设该工地同时发生火灾的次数为一次，则消防用水的定额为10—15L/S，取 q4= 10L/S （q4——消防用水施工定额）
∵ q1+ q2+q3=1.82+0.8875=2.71L/S< q4= 10L/S
∴取Q=q4 =10L/S
5．给水主干管管径计算
计算公式
D=√4Q/（πv.1000）
D——水管管径（m）
Q——耗水量（m/s）
V——管网中水流速度（m/s）
消防主干管管径计算
D=√4Q/（πv.1000）
=√4×10/（3.14×2.5×1000）
=0.072m=72mm
其中：根据消防用水定额：Q=10L/s
消防水管中水的流速经过查表：V=2.5m/s
根据南宁市消防管理的有关规定，消防用管的主干管管径不得小于100mm，因此，消防供水主干管的管径确定为100mm。
施工用水主干管管径计算
D=√4Q/（πv.1000）
其中：D——水管管径（m）
Q——耗水量（l/s）
V——管网中水流速度（m/s）
耗水量Q经过前面计算：Q=4.45L/S
管网中水流速V经过查表：V=1.5米/秒
D=√4Q/（πv.1000）
=√4×4.45/3.14×1.5×1000
=0.061m
6．给水主干管确定
由于施工用水及消防用水采用同一管线供水，因此根据消防用水的有关管理规定，供水水管管径确定为100mm，以满足消防及施工用水使用。
四、 施工及消防供水水泵选择
1．水泵扬程计算
计算公式：H= H1+H2+H3
H——为水泵总扬程
H1——为水泵送水到最不利点的高差（m），为99.7m
H2——为管路水头损失（m），一般H2=（0.15—0.20）H1取0.20H1
H3——为最不利点出水水压（m）
2．施工及生活用水及消防用水水泵扬程计算
H= H1+H2+H3
H1=99.7m H2=0.20×99.7=19.94m H3=2m
∴H=99.7+19.94+2=121.64m
根据最大用水量q=10L/S，供水最高扬程H=121.64m，所以加压泵选择扬程为120m，功率为25KW、流量7—11L/S的3DA—8水泵。
3．消防水箱
以贮存10min的室内消防水量计算时，消防水箱贮水容积10×（40.08＋19.92）×60×＝36，容积偏大，故以“一类公共建筑不应小于18”的规范规定取值。由于液位信号仪的液位信号转换为水泵的启、闭有一定的时间差，平时因管路渗漏、消防给水系统测试等因素而导致水箱内液位降低时，为确保平时消防水箱内18的贮水容积不被动用，将消防水箱的贮水容积定为21，即：消防水箱进水泵的低液位启动、高液位关闭的自动运行控制，以最小贮水量为18所对应的液位为低液位，以最大贮水量21所对应的液位为高液位。
五、 临水管线布置
临水管线详细布置后附施工平面布置图。
六、 施工临水设施安装
1．管道预制加工
按照设计图纸画出管道分路、管径、变径、预留管口及其它附件位置等施工草图。在实际 安装位置作出标记，按照标记量出实际安装的准确尺寸，然后按照草图及侧得尺寸对管道及附件进行预制加工。
2．埋地管道的除锈及防腐
埋地管道在埋设前应进行除锈和防腐处理 ，给水管道采用镀锌钢管刷热沥青两道，排水缸瓦管刷热沥青两道，消防管道采用焊接钢管，外刷大红防锈漆两道。
3．施工用水预留管及阀门
施工用水预留管及阀门外露部分采用岩棉管壳进行保温，厚度为30mm，阀门处设置阀门井以便检查维修。
4．管道安装坡度
所有管道坡度除图中注明者外均按照施工及验收规范要求进行 。
5．水压试验
所有给排水管应在混凝土浇注前进行试压完毕 ，给水管试水压力按照工作压力的1.5倍进行。注水30分钟不渗漏为合格，排水管注水高度应高于地面，15分钟不漏水为合格。
七、 临水系统的维护与管理
1．施工时应注意保证消防管线畅通，消火栓内设施完备，且消火栓前道路畅通，以保证消防需要。
2．应加强施工现场厕所的管理，及时清扫、冲洗，保持整洁，无堵塞现象。
3．施工用水立管及消防用水立管在上层楼板浇注前应及时接高，按照每施工两层接高两层进行。
4．对于有渗漏的管线及截门应及时进行维修。
5．冬雨季施工时应作好防冻涨工作。
6．各个施工用水点作到人走水关，杜绝长流水现象发生 。
八、 临水系统管理人员名单
广西农业职业技术学院危旧房改住房改造工程项目
1．总负责人：冯志彪
电话：[phone]
2．监管人员：阳金荣
电话：[phone]
2．维修人员：温德政
电话：[phone]

现场临时供水工程施工材料及机具表
材料
规格型号
数量
焊接钢管
DN100
486米
焊接钢管
DN80
400米
焊接钢管
DN65
54米
镀锌钢管
DN20
120米
焊接弯头
DN100
30个
焊接弯头
DN65
60个

焊接弯头
DN50
20个
镀锌弯头
DN20
60个
三通
DN20
30个
对丝
DN20
30个
管箍
DN20
30个
水嘴
DN20
100个

九、附图：
1) 有水平面布置图
2) 给水、消防系统图
3) 给水、消防平面图
