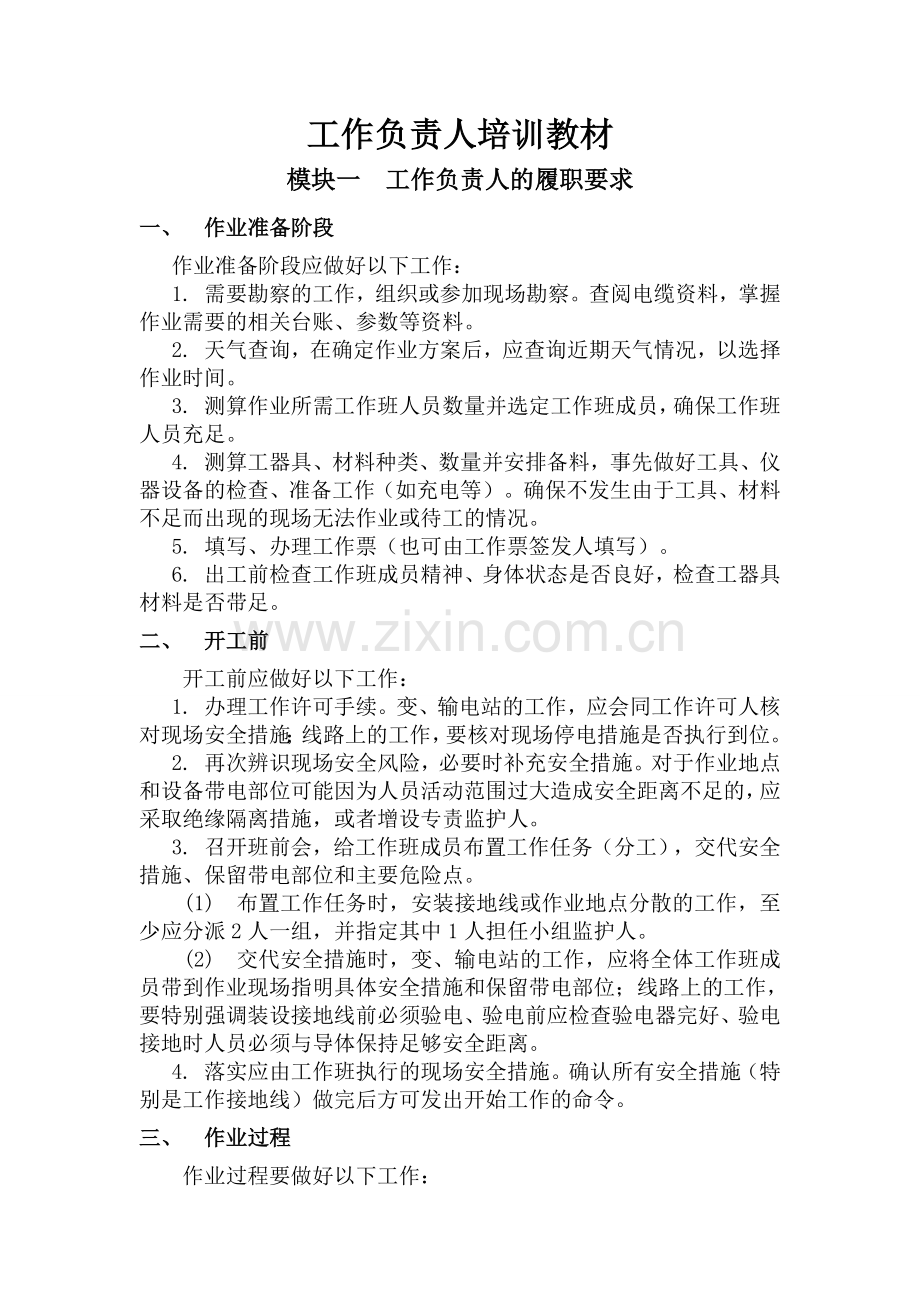

工作负责人培训教材
模块一 工作负责人的履职要求
一、 作业准备阶段
作业准备阶段应做好以下工作：
1. 需要勘察的工作，组织或参加现场勘察。查阅电缆资料，掌握作业需要的相关台账、参数等资料。
2. 天气查询，在确定作业方案后，应查询近期天气情况，以选择作业时间。
3. 测算作业所需工作班人员数量并选定工作班成员，确保工作班人员充足。
4. 测算工器具、材料种类、数量并安排备料，事先做好工具、仪器设备的检查、准备工作（如充电等）。确保不发生由于工具、材料不足而出现的现场无法作业或待工的情况。
5. 填写、办理工作票（也可由工作票签发人填写）。
6. 出工前检查工作班成员精神、身体状态是否良好，检查工器具材料是否带足。
二、 开工前
开工前应做好以下工作：
1. 办理工作许可手续。变、输电站的工作，应会同工作许可人核对现场安全措施；线路上的工作，要核对现场停电措施是否执行到位。
2. 再次辨识现场安全风险，必要时补充安全措施。对于作业地点和设备带电部位可能因为人员活动范围过大造成安全距离不足的，应采取绝缘隔离措施，或者增设专责监护人。
3. 召开班前会，给工作班成员布置工作任务（分工），交代安全措施、保留带电部位和主要危险点。
(1) 布置工作任务时，安装接地线或作业地点分散的工作，至少应分派2人一组，并指定其中1人担任小组监护人。
(2) 交代安全措施时，变、输电站的工作，应将全体工作班成员带到作业现场指明具体安全措施和保留带电部位；线路上的工作，要特别强调装设接地线前必须验电、验电前应检查验电器完好、验电接地时人员必须与导体保持足够安全距离。
4. 落实应由工作班执行的现场安全措施。确认所有安全措施（特别是工作接地线）做完后方可发出开始工作的命令。
三、 作业过程
作业过程要做好以下工作：
1. 督促、监护工作班成员遵守《国家电网公司电力安全工作规程（线路部分）》、正确使用劳动防护用品和安全工器具。重点监护临近带电、高处作业转位、进入受限空间的等处于较高风险状态的作业人员。
2. 作业前，检查安全措施是否落实到位、指挥作业人员与被试电缆设备保持足够的安全距离。
3. 作业要拆除接地线时，应征得工作许可人的许可（根据调控人员指令装设的接地线，应征得调控人员的许可），方可进行。工作完毕后要立即恢复。
4. 作业前，应先对被试电缆设备充分放电。
5. 作业过程中更换试验引线时，应先对设备充分放电。
6. 工作负责人对作业质量进行检查，符合要求后下令人员下塔、清点工器具。
四、 收工前
收工（汇报工作终结）前，检查工作班成员、工具材料是否已全部从检修设备撤离，工作班所装接地线是否已全部拆除，其他安全措施是否已恢复到检修前状态。
五、 收工后
收工后，工作负责人要召开班后会，对当天的工作情况进行点评。要组织相关人员进行数据维护，资料归档。
六、 注意事项
工作负责人在全体作业人员无触电、高坠、窒息（中毒）、物体打击危险的条件下，可以参与工作班的工作。输、输电线路作业的工作负责人只能参与地面辅助性作业，不得登杆塔作业。

模块二 输电电缆典型工作案例
案例一 220kV嵩禾Ⅰ路输电电缆停电综合检修作业
一、 工作流程
输电电缆停电综合检修的工作流程如图1-1所示。
输电电缆停电综合检修工作流程
准
备阶段

运行维护单位
工作许可单位
流程描述
10.电缆主绝缘测试
9.开始工作
7.检查安全措施，现场交底
2.现场勘察
1.开始
5.人员分工、工器具和材料准备
4.开具工作票
3.编制作业指导书/卡

8.许可开工
6.办理工作票许可

1、运行维护单位开始检修工作。
2、运行维护单位对缺陷现场进行勘察确定施工方案。
3、运行维护单位根据检修内容编制作业指导书/卡，并按照规定报批。
4-5、运行维护单位开具工作票并进行工器具、材料准备。
6、工作负责人办理工作票许可手续。
7-8、工作负责人组织全体工作人员在现场列队交代工作任务、安全措施、注意事项，工作班成员明确后，工作负责人履行工作许可手续后发布开始工作的命令。
9-14、输电电缆停电综合检修步骤。
15-17、运行维护单位
对检修工作结果进行验收。验收过程中看是否发现缺陷,如果有继续处理缺陷，没有则工作负责人宣布检修工作结束，清理现场。
18、工作负责人办理工作票终结手续。
19、运行维护单位在系统中进行数据维护，对此次检修工作的资料进行整理归档。
20、流程结束。
实施阶段

13.避雷器绝缘测试
12.过电压保护器测试
14.回流线检查
11. 护层绝缘测试
16.检修结束
否
否
是
15.验收

工作后阶段
19.GPMS数据维护，资料归档
17.清理现场
20.结 束

18.办理工作票终结

图1-1 输电电缆停电综合检修的工作流程如图
二、 具体工作描述：
2014年1月21日，天气晴，XX供电公司电缆运检班对220kV嵩禾Ⅰ路输电电缆停电综合检修作业，该停电综合检修作业属于C类检修，需要办理电缆第一种工作票。
电缆概况：220kV嵩禾Ⅰ路输电电缆从220kV筼筜终端房以电缆的形式接入220kV厦禾变291间隔，敷设方式为电缆沟及电缆工井，电缆长度：0.826 公里,电缆护层采用两个单端系统。
三、 作业前准备
1. 查阅资料
查阅检修电缆线路的图纸资料，明确电缆基本情况及护层接线情况,掌握220kV嵩禾Ⅰ路输电电缆为该线路采用双分裂电缆：YJLW03-220-1*1600，长度：0.826kM。电缆的护层接线情况：两个单端系统，220kV筼筜终端房及220kV厦禾变292间隔为直接接地端，#5接头工井内为保护器接地，测试电缆护层绝缘时需要拆除直接接地端。历次的检修情况，明确历次检修情况并同本次检修进行对比,分别在2004年7月30日及2011年1月18日进行两次检修，试验数据（电缆主绝缘、护层绝缘、避雷器等测试数据正常），电缆试验后与前两次数据进行对比，对于试验数据异常（例如主绝缘、护层绝缘数据明显下降等），需要进一步分析原因并采取相应的措施。
2. 现场勘察
现场勘察的内容主要为220kV嵩禾Ⅰ路输电电缆运行环境、进行检修作业的操作环境等，掌握220kV嵩禾Ⅰ路电缆线路通道上有无影响检修的障碍物等情况，判断进行检修作业的可操作性，以及拟采取的处理方法、作业人员数量、所需工器具及应采取的安全措施等，并填写现场勘察记录单（详见附录1）。
3. 天气查询
查询当地气象部门2014年1月21日全天晴，风速4级，天气情况良好，可进行停电综合检修作业。
4. 填写工作票及班组作业安全质量控制卡
(1) 工作负责人陈XX根据工作性质、内容及工作量确定工作人员为五个：郭XX、林XX、洪XX、张XX、谢XX。
(2) 工作负责人（或工作票签发人）完整填写电力电缆第一种工作票并履行审批、签发手续（详见附件3）。
(3) 工作负责人填写班组作业安全质量控制卡，包含工作任务的人员分工、作业方案、质量控制流程和工艺标准、作业危险点分析及控制措施等内容并履行审批手续（详见附件2）。
5. 仪器、工器具及材料准备
工作负责人根据工作性质、工作内容及工作量确定作业工具、材料(详见附件2)
6. 办理工作许可手续。
工作负责人向调度和变电运检室联系，确认线路已停电并办理工作许可手续，在得到调度和变电运检室的许可，且在变电运维室现场安全措施布置完毕后方可进行工作。
四、 作业过程
1. 召开班前会
工作负责人穿好红马甲，召集全体工作班成员列队，召开前班前会。
（1） 检查工作班成员是否穿戴全套劳保用品、检查工作班成员精神状态是否良好及个人工器具是否完好齐全。
（2） 工作负责人整队、点名后打开录音笔，宣读工作票、进行现场技术交底，工作负责人必须向每一位工作人员交待清楚各自的工作任务、工作范围、工作时间、安全措施、危险点和安全注意事项。
（3） 工作负责人确认所有工作班成员对当天工作任务、安全措施、注意事项及作业分工等情况均已明确后，工作班成员进行签字履行确认手续，工作负责人发布开始工作的命令。
2. 人员分工
工作负责人进行人员分工，把工作人员分成两个小组：其中第一小组组长为工作负责人陈XX，成员有郭XX、林XX，小组工作负责人同时担任监护人的职责，主要工作任务：拆、恢复直接接地及电缆试验数据测试；第二小组组长为洪XX，成员有张XX、谢XX，小组工作负责人同时担任监护人的职责，主要工作任务：挂、拆接地线及配合电缆试验数据测试；
3. 作业准备
(1) 工作负责人组织工作班成员将高压验电器、绝缘摇表、测试短接引线、绝缘手套等仪器及工具摆放整齐并进行外观检查。检查时应注意绝缘工具是否有受潮、脏污，对绝缘工具有疑问时要使用兆欧表（或绝缘检测仪）进行检测。
(2) 检查杆塔塔身及脚钉、电缆接头工井爬梯等，确认无影响作业安全的缺陷。
(3) 全体人员佩戴好个人安全用具，工作负责人监督工作班成员对双控背带式安全带进行冲击试验，试验合格后方可使用。
4. 作业实施
(1) 工作负责人陈XX按工作票内容核对所检修的现场电缆线路双重名称，必须确认220kV厦禾变220kV嵩禾Ⅰ路2916甲接地刀闸在合闸位置,方可开始工作。
(2) 工作负责人陈XX通知第二小组组长洪XX在筼筜终端房220kV嵩禾Ⅰ路电缆终端头验电挂接地线，洪XX接到通知后，洪XX要求张XX配戴绝缘手套对220kV嵩禾Ⅰ路电缆进行逐相进行验电，验电后洪XX要求张XX、谢XX挂接地线，挂完接地线后由洪XX检查挂接地线接地端和导线端必须接触良好、可靠，确认无误后洪XX向工作负责人陈XX汇报已经完成验电挂接地工作。
(3) 工作负责人陈XX通知第二小组组长洪XX在筼筜终端房220kV嵩禾Ⅰ路电缆终端头检查电缆终端头并对电缆终端头清扫，洪XX安排张XX检查电缆终端头，检查后安排张XX、谢XX对电缆终端头清扫，洪XX汇总检查电缆终端头情况、检查瓷套终端头污秽清扫情况及相色喷涂情况，确认无误后洪XX向工作负责人陈XX汇报检查电缆终端头情况及完成电缆终端头清扫工作，由工作负责人陈XX把检查情况记录到现场检修记录本。
(4) 工作负责人陈XX安排工作班成员郭XX、林XX开启#5接头电缆工井后，应自然通风不少于５分钟。进入电缆工井前，工作负责人应指定作业人员王ＸＸ使用有毒气体检测仪检查工井内的易燃易爆及有毒气体的含量，经测试合格后方可下井工作，工作负责人陈XX安排郭XX、林XX检查电缆中间接头，由工作负责人陈XX把检查情况记录到现场检修记录本。
(5) 由220kV厦禾变292间隔电缆终端为GIS终端，GIS终端内电缆通过导杆与变电站设备相连，因此正常无法进行电缆线芯绝缘电阻测试。（若条件允许，GIS电缆终端同时在检修，工作负责人经调度和变电运检室许可，导杆处于不连接状态并要求断开220kV厦禾变220kV嵩禾Ⅰ路2916甲接地刀闸，工作负责人陈XX通知第二小组组长洪XX拆开电缆终端线夹，确保电缆与架空线路分解开，工作负责人陈XX通知工作班所有成员与该电缆保持安全距离（220kV≥3.0米），用5000V绝缘电阻表逐相测量电缆线芯对地的绝缘电阻，测试完后工作负责人要求工作班成员对其进行充分放电，要求恢复220kV厦禾变220kV嵩禾Ⅰ路2916甲接地刀闸在合闸位置，并确认无误后，方可进行后续工作，由工作负责人陈XX把线芯绝缘测试数据记录到现场检修记录本。）
(6) 工作负责人陈XX通知第二小组组长洪XX拆开220kV筼筜终端房及220kV厦禾变292间隔的护层直接接地端，洪XX安排张XX、谢谢XX分别拆开护层直接接地端，洪XX检查拆开情况并向工作负责人陈XX确认已经拆开护层直接接地端，工作负责人陈XX通知工作班所有成员与该电缆保持安全距离（220kV≥3.0米），用500V绝缘电阻表测量电缆外护层绝缘电阻，测试完后工作负责人要求工作班成员对其进行充分放电，由工作负责人陈XX把外护层绝缘测试数据记录到现场检修记录本。
(7) 工作负责人陈XX安排郭XX、林XX用1000V绝缘电阻表测量#5接头工井内六个护层过电压保护器，由工作负责人陈XX把护层过电压保护器测试数据记录到现场检修记录本。
(8) 工作负责人陈XX通知第二小组组长洪XX进行筼筜终端侧避雷器绝缘电阻测试、避雷器放电计数器检查及回流线检查，洪XX安排张XX进行避雷器绝缘电阻测试，安排郭XX避雷器放电计数器检查及回流线检查，检查后由洪XX汇总检查情况并汇报工作负责人陈XX，由工作负责人陈XX把避雷器绝缘电阻测试数据、避雷器放电计数器检查情况及回流线检查情况记录到现场检修记录本。
(9) 工作负责人陈XX通知第二小组组长洪XX进行恢复电气接线，
洪XX安排张XX、谢XX对筼筜终端房220kV嵩禾Ⅰ路电缆终端头引线、220kV筼筜终端房及220kV厦禾变292间隔的护层直接接地端等电气接线进行恢复，联接应可靠、螺丝应紧固，对生锈严重的螺丝应给予更换，洪XX检查系统联接的正确性，恢复后汇报工作负责人陈XX。
(10) 工作负责人陈XX安排郭XX、林XX恢复#5接头工井内保护接地箱。
(11) 工作负责人陈XX通知第二小组组长洪XX拆除筼筜终端房220kV嵩禾Ⅰ路电缆终端头验电挂接地线，洪XX安排张XX、谢XX拆除接地线并清理现场。
(12) 工作负责人陈XX检查作业完成情况，按仪器、工器具和材料附表核实工具、材料数量，确认现场人员全部撤离作业点，没有遗留问题后方可离开，并办理工作票终结手续。
五、 作业后小结
1. 召开班后会，对本次作业情况进行点评
2. 更新电缆检修试验数据信息
3. 班前会和班后会录音上传至系统
4. 将本次作业过程记录录入到系统
5. 工作票、作业安全质量控制卡、现场勘察单归档
案例五 220kV兜围Ⅰ路电缆交流耐压试验
一、 工作流程
输电电缆交流耐压试验的工作流程如图2-1所示

图2-1 电缆交流耐压试验的工作流程
二、 具体工作描述：
2014年11月02日，天气：晴，XX供公司电缆运检班对220kV兜围Ⅰ路输电电缆交流耐压试验作业，该交流耐压试验，需要办理电缆第一种工作票。
电缆概况：220kV兜围Ⅰ路输电电缆从220kV围里变261间隔至220kV兜围Ⅰ路#8塔，电缆敷设方式为电缆沟，电缆长度：3.7 kM, 电缆型号：YJLW03-Z-127/220-1*2500。
三、 作业前准备
7. 查阅资料
查阅电缆线路的图纸资料，掌握作业所需的各种参数_----绝缘材料：交联XLPE，长度:约3700m，导体截面积：2500mm2每相电容量:0.2323.7=0.8584μF；执行GB50150-2006《电气装置安装工程电气设备交接试验标准》，在电缆导体和屏蔽层之间施加交流电压1.4U0（178kV），耐压时间：60分钟。明确电缆护层过电压保护器位置（包括220kV围里变261间隔、#2工井、#3工井、#5工井、#6工井、220kV 兜围Ⅰ路#8塔）。
8. 明确工作方法及试验电源选择
工作方法采取交流变频谐振
(4) 查表2-1获取该截面电缆的单位长度电容量，并乘以长度计算其总电容量C。
(5) 按表2-1估算试验电源
指标
计算公式
计算值
备注
试品电容量（C）
C＝C0l（μF）

谐振频率（f）
f＝（Hz）

谐振频率控制在40－150Hz间，否则增加电抗器个数
高压电流（Ic）
Ic =（A）

高压容量（Sc）
Sc =UIc（kVA）

高压容量（Ss）
Ss =Sc/Q（kVA）

Q值取70
低压电流（Is）
Is =（A）

最终所需电源容量
电压：380V
电流：
考虑Q值偏差及试验电压的稳定性，增加约20％的裕度
电缆导体截面积
(平方毫米)
电容量（uF/km）
64/110kV
128/220kV
240
0.129

300
0.139

400
0.156
0.118
500
0.169
0.124
630
0.188
0.138
800
0.214
0.155
1000
0.231
0.172
1200
0.242
0.179
1400
0.259
0.190
1600
0.273
0.198
1800
0.284
0.207
2000
0.296
0.215
2200

0.221
2500

0.232
表2-1 试验电源估算表
(6) 试验时采用4台230kV电抗器，电感量为11.19H，据此估算,
试验电源要求: 试验时采用4台230kV电抗器，电感量为15.75H，据此估算,
试验频率: =1/2×3.14=41.84Hz
试验时高压电流:
试验时高压容量: （VA）
低压容量:Ss=SC/Q=7496880/70=107098(VA)(Q值取70)
试验时低压电流:
考虑到Q实际试验时有差别，在电缆户外终端塔处应备有试验电源380V、200A。
9. 掌握试验方法布置试验结线
按规定试验方法布置试验结线，将试验引线接上被试电缆某相，其余二相接地。

图2-2 电缆交流耐压试验接线图
VF—变频电源 T—调压器
B—中间变压器 L—高压电抗器
C1 、C2 —分压器高、低压电容器
V—测量电压表 Cx—被试电缆

10. 现场勘察
现场勘察的内容主要为220kV兜围Ⅰ路输电电缆运行环境、进行交流耐压试验的操作环境等，明确交流耐压的地点，确定电缆交流耐压在220kV兜围Ⅰ路#8塔，有无影响交流耐压的障碍物等情况，并确定耐压设备摆位置，判断进行交流耐压作业的可操作性，以及拟采取的处理方法、作业人员数量、所需工器具及应采取的安全措施等，并填写现场勘察记录单（详见附件4）。
11. 场地准备
试验采用的串联电抗器为圆筒型结构，高约2m，直径约1.2m，要求图5-3所示的空地较为平整。

图 5-3 试验场地概况图（红色为高压电抗器摆放位置，蓝色为励磁变摆放位置）
12. 天气查询
查询当地气象部门2014年11月2日全天晴，风速4级，天气情况良好，相对湿度65%(低于80%),可进行交流耐压试验作业。
13. 填写工作票及班组作业安全质量控制卡
(1) 工作负责人洪XX根据工作性质、内容及工作量确定工作人员为五个：郭XX、林XX、陈XX、张XX、谢XX。
(2) 工作负责人（或工作票签发人）完整填写电力电缆第一种工作票并履行审批、签发手续（详见附件6）。
(3) 工作负责人填写班组作业安全质量控制卡，包含工作任务的人员分工、作业方案、质量控制流程和工艺标准、作业危险点分析及控制措施等内容并履行审批手续（详见附件5）。
14. 仪器、工器具及材料准备
工作负责人根据工作性质、工作内容及工作量确定作业工具、材料(详见附件5)
15. 办理工作许可手续。
工作负责人向调度和变电运检室联系，确认线路已停电并办理工作许可手续，在得到调度和变电运检室的许可，且在变电运维室现场安全措施布置完毕后方可进行工作。
四、 作业过程
5. 召开班前会
工作负责人穿好红马甲，召集全体工作班成员列队，召开前班前会。
（4） 检查工作班成员是否穿戴全套劳保用品、检查工作班成员精神状态是否良好及个人工器具是否完好齐全。
（5） 工作负责人整队、点名后打开录音笔，宣读工作票、进行现场技术交底，工作负责人必须向每一位工作人员交待清楚各自的工作任务、工作范围、工作时间、安全措施、危险点和安全注意事项。
（6） 工作负责人确认所有工作班成员对当天工作任务、安全措施、注意事项及作业分工等情况均已明确后，工作班成员进行签字履行确认手续，工作负责人发布开始工作的命令。
6. 人员分工
工作负责人进行人员分工，把工作人员分成两个小组：其中第一小组组长为工作负责人洪XX，成员有郭XX、林XX，小组工作负责人同时担任监护人的职责，主要工作任务：电缆交流耐压试验；第二小组组长为谢XX，成员有陈XX、张XX，小组工作负责人同时担任监护人的职责，主要工作任务：挂拆接地线、短接及恢复电缆各护层过电压保护器和配合电缆交流耐压试验；
7. 作业准备
(4) 工作负责人组织工作班成员将220kV变频串联谐振耐压装置、变频控制台、钳形电流表及工具摆放整齐并进行外观检查。检查时应注意绝缘工具是否有受潮、脏污，对绝缘工具有疑问时要使用兆欧表（或绝缘检测仪）进行检测。
(5) 检查杆塔塔身及脚钉、电缆接头工井爬梯等，确认无影响作业安全的缺陷。
(6) 全体人员佩戴好个人安全用具，工作负责人监督工作班成员对双控背带式安全带进行冲击试验，试验合格后方可使用。
8. 作业实施
(1) 工作负责人洪XX按工作票内容核对所交流耐压试验的现场电缆线路双重名称、杆塔号。
(2) 工作负责人洪XX通知第二小组组长谢XX在220kV兜围Ⅰ路#8塔电缆终端头验电挂接地线，郭XX安排陈XX、张XX验电挂接地线，完成此项工作后，由郭XX向工作负责人洪XX汇报已经完成挂接地。
(3) 工作负责人洪XX要求郭XX、林XX根据试验要求提供的平坦场地，将所有耐压试验仪器依次摆放好，并检查摆放仪器位置。
(4) 工作负责人洪XX通知第二小组组长谢XX断开220kV兜围Ⅰ路电缆两侧终端与外部电气的连接，谢XX安排陈XX断开220kV围里变261间隔GIS终端内导杆与变电站设备的连接，谢XX安排张XX断开220kV兜围Ⅰ路#8塔电缆终端头与架空线的连接，由谢XX检查两侧断开情况并汇报工作负责人洪XX。
(5) 工作负责人洪XX通知第二小组组长谢XX把电缆各护层过电压保护器短接接地，谢XX安排陈XX、张XX依次对220kV围里变261间隔、#2工井、#3工井、#5工井、#6工井、220kV 兜围Ⅰ路#8塔的护层过电压保护器短接接地，由谢XX检查短接情况并汇报工作负责人洪XX。
(6) 工作负责人洪XX安排林XX对非被试的其余两相进行可靠接地，并检查接地情况。
(7) 工作负责人洪XX安排郭XX对A相进行绝缘电阻测量（用5000V摇表，导体与屏蔽层间绝缘电阻值一般不低于出厂70%），由洪XX把绝缘电阻测量值记录到现场试验记录本。
(8) 工作负责人洪XX安排林XX按试验接线图要求接线，由洪XX检查现场接线是否与接线图一致，安排林XX将高压引线接到加压220kV兜围Ⅰ路#8塔电缆终端被试相。
(9) 工作负责人洪XX要求郭XX接上试验设备，连接被试电缆，通知工作班所有成员与该电缆保持安全距离（220kV≥3.0米），合上电源，将电压升到10%试验电压左右，调整谐振频率，然后均匀升压至试验电压值，停留60min后,做好试验记录,降压至零并切断试验电源。
(10) 工作负责人洪XX安排郭XX先用串有约10MΩ限流电阻的放电棒对被试相放电，然后再用地线直接接触放电，放电应充分。
(11) 工作负责人洪XX安排郭XX重新测量被试电缆绝缘电阻，由洪XX把绝缘电阻测量值记录到现场试验记录本。
(12) 试验过程中如有异常情况发生，工作负责人洪XX应查明原因后再继续试验。
(13) 改变试验接线，重复完成其它电缆试验,每相试验间隔1小时。
(14) 工作负责人洪XX通知第二小组组长谢XX拆除电缆各护层过电压保护器短接接地，谢XX安排陈XX、张XX依次拆除220kV围里变261间隔、#2工井、#3工井、#5工井、#6工井、220kV 兜围Ⅰ路#8塔的护层过电压保护器短接接地线，由谢XX检查短接恢复情况并汇报工作负责人洪XX。
(15) 工作负责人洪XX通知第二小组组长谢XX恢复电缆两侧终端与外部电气的连接，谢XX安排陈XX、张XX恢复电缆两侧终端与外部电气的连接，由谢XX检查两侧连接情况并汇报工作负责人洪XX。
(16) 工作负责人洪XX通知第二小组组长谢XX拆除220kV兜围Ⅰ路#8塔电缆终端头挂接地线。
(17) 工作负责人洪XX检查作业完成情况，按仪器、工器具和材料附表核实工具、材料数量，确认现场人员全部撤离作业点，没有遗留问题后方可离开，并办理工作票终结手续。
五、 作业后小结
6. 召开班后会，对本次作业情况进行点评
7. 更新电缆交流耐压试验报告
8. 班前会和班后会录音上传至系统
9. 将本次作业过程记录录入到系统
10. 工作票、作业安全质量控制卡、现场勘察单归档

模块三 考核标准
一、 考核方式
可采用工作现场或能力答辩方式
二、 考核注意事项
1. 设立3-5人的考核组，考核组按照评分表独立打分，最后得分取所有评委打分的平均值；
2. 工作现场考核方式是由考核组跟踪工作负责人某项具体工作，对工作负责人具体工作内容进行打分；
3. 能力答辩考核方式是由考核组预设一个作业任务，由工作负责人简要叙述接到作业任务到作业结束，工作负责人的主要工作内容。期间评委可以插话询问；
4. 考核由各生产、业务部门自行组织，人资、安监部门应派员监督。
三、 工作负责人考核评分表

工作负责人考核评分表1
序号
考核内容
评分要点
基准分
得分
1
作业流程
1.描述工作流程完整
2.流程顺序正确
30

2
作业前准备
1.针对具体工作内容进行查阅相关电缆资料。
2.现场勘查的关键工作（临近带电线路、检修作业环境等）
3.根据工作任务分析需要工作班成员人数，根据工作性质、任务量进行工作班成员分工。
4．检查工作班成员现场工作所需材料、设备及安全工器具是否齐备完好，人员是否足够，精神状态是否良好，检查环境条件是否符合检修要求。
5．针对工作内容选用相应的检修仪器。
6.填写、办理工作票及工作安全质量控制卡。
20

3
作业
过程
1.本工作是否需要办理工作许可
2.召开班前会：
（1）交代工作内容、人员分工、带电部位和现场安全措施，进行危险点告知和技术交底，并履行确认手续。
（2）交代安全措施要点。输电线路的工作，应将全体工作班成员带到作业现场指明具体安全措施和保留带电部位；人员必须与现场带电设备保持足够安全距离；
（3）落实应由工作班执行的现场安全措施。确认所有安全措施（特别是工作接地线）做完后方可发出开始工作的命令。
3.作业人员分工
4. 简述输电电缆停电综合检修步骤
（1）开始工作
（2）电缆主绝缘测试
（3）护层绝缘测试。
（4）过电压保护器测试。
（5）避雷器绝缘测试
（6）回流线检查
（7）检修结束
5.收工：
（1）监督工作班成员清理现场，确认工作任务完成情况，检查现场是否有遗留物品，做到工完料净场地清。
（2）拆除现场安全措施，组织工作班成员离开现场，办理工作票终结手续。
30

4
工作
结束
1.召开班后会，对本次作业情况进行点评
2. 更新电缆检修试验数据信息
3.班前会和班后会录音上传至系统
4.将本次作业过程记录录入到系统
5.工作票、作业安全质量控制卡、现场勘察单归档
20

5
其它
1. 本工作工作负责人是否可参与工作？
2.本工作应办理什么类型的工作票？
3.本工作的危险点有哪些？
4.主绝缘及护层绝缘测试选用什么仪器？
5. 查阅检修电缆线路的图纸资料，需要明确什么内容?
6. 查阅历次的检修情况，目的是什么？
加分或
减分项

工作负责人考核评分表2
序号
考核内容
评分要点
基准分
得分
1
作业流程
1.描述工作流程完整
2.流程顺序正确
30

2
作业前准备
1.针对具体工作内容进行查阅相关电缆资料。
2.现场勘查的关键工作（临近带电线路、测试作业环境等）
3.根据工作任务分析需要工作班成员人数，根据工作性质、任务量进行工作班成员分工。
4．工作方法及试验电源选择
5．电缆交流耐压试验接线图
6. 检查工作班成员现场工作所需材料、设备及安全工器具是否齐备完好，人员是否足够，精神状态是否良好，检查环境条件是否符合测试要求。
7. 填写、办理工作票及工作安全质量控制卡。
40

3
作业
过程
1.本工作是否需要办理工作许可
2.召开班前会：
（1）交代工作内容、人员分工、带电部位和现场安全措施，进行危险点告知和技术交底，并履行确认手续。
（2）交代安全措施要点。输电线路的工作，应将全体工作班成员带到作业现场指明具体安全措施和保留带电部位；人员必须与现场带电设备保持足够安全距离；
（3）落实应由工作班执行的现场安全措施。确认所有安全措施（特别是工作接地线）做完后方可发出开始工作的命令。
3.作业人员分工
4.简述交流耐压试验步骤
（1）断开被试电缆两侧终端与外部导线的连接。
（2）确认电缆各护层过电压保护器已短接接地。确认非被试电缆接地。
（3）绝缘电阻测量：用5000V摇表，导体与屏蔽层间绝缘电阻值一般不低于出厂70%。
（4）按试验接线图要求接线，将高压引线接到加压地点处的电缆终端。
（5）接上试验设备，带被试电缆，合上电源，将电压升到10%试验电压左右，调整谐振频率，然后均匀升压至试验电压值，停留5min后,做好试验记录,降压至零并切断试验电源。
（6）先用串有约10MΩ限流电阻的放电棒放电，然后再用地线直接接触放电，放电应充分。
（7）重新测量被试电缆绝缘电阻。
（8）试验过程中如有异常情况发生，应查明原因后再继续试验。
（9）改变试验接线，重复完成其它电缆试验,每相试验间隔1小时。
5.收工：
（1）监督工作班成员清理现场，确认工作任务完成情况，检查现场是否有遗留物品，做到工完料净场地清。
（2）拆除现场安全措施，组织工作班成员离开现场，办理工作票终结手续。
20

4
工作
结束
1.召开班后会，对本次作业情况进行点评
2.更新电缆交流耐压试验报告
3.班前会和班后会录音上传至系统
4.将本次作业过程记录录入到系统
5.工作票、作业安全质量控制卡、现场勘察单归档
10

5
其它
1. 本工作工作负责人是否可参与工作？
2.本工作应办理什么类型的工作票？
3. 本工作是否要分组工作，如要分组，需要交代什么？
4.作业人员进行护层过电压保护器短接接地的位置？
5.非被试电缆是否需要接地？
加分或
减分项

附录1
现场勘察记录

勘察单位 国网xx供电公司 编号 xxx
勘察负责人 陈XX 勘察人员 郭XX、林XX、洪XX、张XX、谢XX
勘察的线路或设备的双重名称（多回应注明双重称号）：
220kV嵩禾Ⅰ路电缆线路
工作任务（工作地点或地段以及工作内容）：220kV嵩禾Ⅰ路电缆停电综合检修（绝缘测试及终端清扫等）
现场勘察内容
1、 需要停电的范围：
220kV嵩禾Ⅰ路线路
2、保留的带电部位：
220kV嵩禾Ⅱ路，110kV东禾Ⅱ回，110kV禾官线
3、作业现场的条件、环境及其它危险点：
220kV厦禾变220kV嵩禾Ⅱ路，110kV东禾Ⅱ回，110kV禾官线电缆终端为站内GIS；
220kV嵩禾Ⅰ路线路与220kV嵩禾Ⅱ路，110kV东禾Ⅱ回，110kV禾官线同沟敷设，220kV嵩禾Ⅰ路线路中间接头位置、电缆工井井盖位于车行道、人行道及绿化带内，人员进入需做好地面安全措施；
220kV嵩禾Ⅰ路、220kV嵩禾Ⅱ路、110kV东禾Ⅱ回及110kV禾官线电缆敷设方式为电缆沟、隧道；
地形、地貌：车行道、人行道、绿化带。
危险点：
1、电缆终端进行测试时，人员与邻近设备安全距离不够；
2、电缆中间接头位置、电缆工井井盖位于车行道、人行道，车辆、行人较多；
3、电缆工井内有毒气体伤人
4、应采取的安全措施：
1、加强监护
2、检修时，人员及工器具与带电线路应保持足够的安全距离（ 220 kV ≥3.0 m ，110 kV ≥1.5 m）
3、220kV嵩禾Ⅰ路电缆中间接头位置、电缆工井井盖具体位置，针对工井井盖位于绿化带、人行道、车行道等不同状况采取相应的交通组织方案，做好防止交通事故的安全措施（施工区域应用标准路栏等严格分隔，并有明显标记；安排专人看守；在车行道进行长时间的施工应申请交通管制等）
4、进入工井前，应充分通风，使用有毒气体检测仪检测安全后方可进入
5、附图与说明：
记录人： 陈XX 勘察日期： 年 月 日 时 分至 日 时 分

附录2
编号：XMJ-ZYK-2014-SD-DLY-XXXXX
班组作业安全质量控制卡
作业名称：220kV嵩禾Ⅰ路电缆线路停电综合检修
工作负责人编制： 陈XX 审批： 张XX 作业性质：　停电
计划时间： 2014年01月21日08时00分至 2014年01月21日18时00分
1.作业前：
1.1．作业前内业准备：
序号
名称
规格
单位
数量
确认
1.工器具
1.1
个人工具
1.1.1
安全帽

顶
6

1.1.2
安全带
双控
条
1

1.1.3
个人保安线

条
1

1.1.4
板手
12#
把
2

1.1.5
板手
10#
把
2

1.1.6
钳子

把
1

1.2
标配工器具
1.2.1
接地线

套
1

1.2.2
高压验电器

套
1

1.2.3
绝缘手套

套
1

1.2.4
标志锥(围栏)

标
4

1.2.5
手电筒

把
2

1.2.6
有害气体检测仪

个
1

1.3
专用工器具
1.3.1
绝缘摇表（5000 V）

台
1

1.3.2
绝缘摇表（500 V）
500 MΩ
台
1

1.3.3
试验用的短接线

包
1

2.材料
2.1
螺丝
Φ12×60
套
15

2.2
布条
擦拭瓷瓶用

若干

2.3
油漆
黄、绿、红
瓶
各一瓶

3.作业文件
3.1
工作票编号
XM-BB-L1-SDB-2014-XXXX
3.2
现场勘查单
□已勘察 □无需勘察

3.3
检修记录卡
4. 综合工日

5.其它（录音笔、红马甲）

1.2.出工准备：
序号
名称
确认
1
班组班前会（含任务分工）

2
出工前检查作业人员着装、劳动防护用品和精神状态

2.作业中：
2.1.作业组班前会：
2.1.1.本危险点分析及安全措施交底：
序号
危 险 点 分 析
安 全
