长德道路照明施工方案.doc

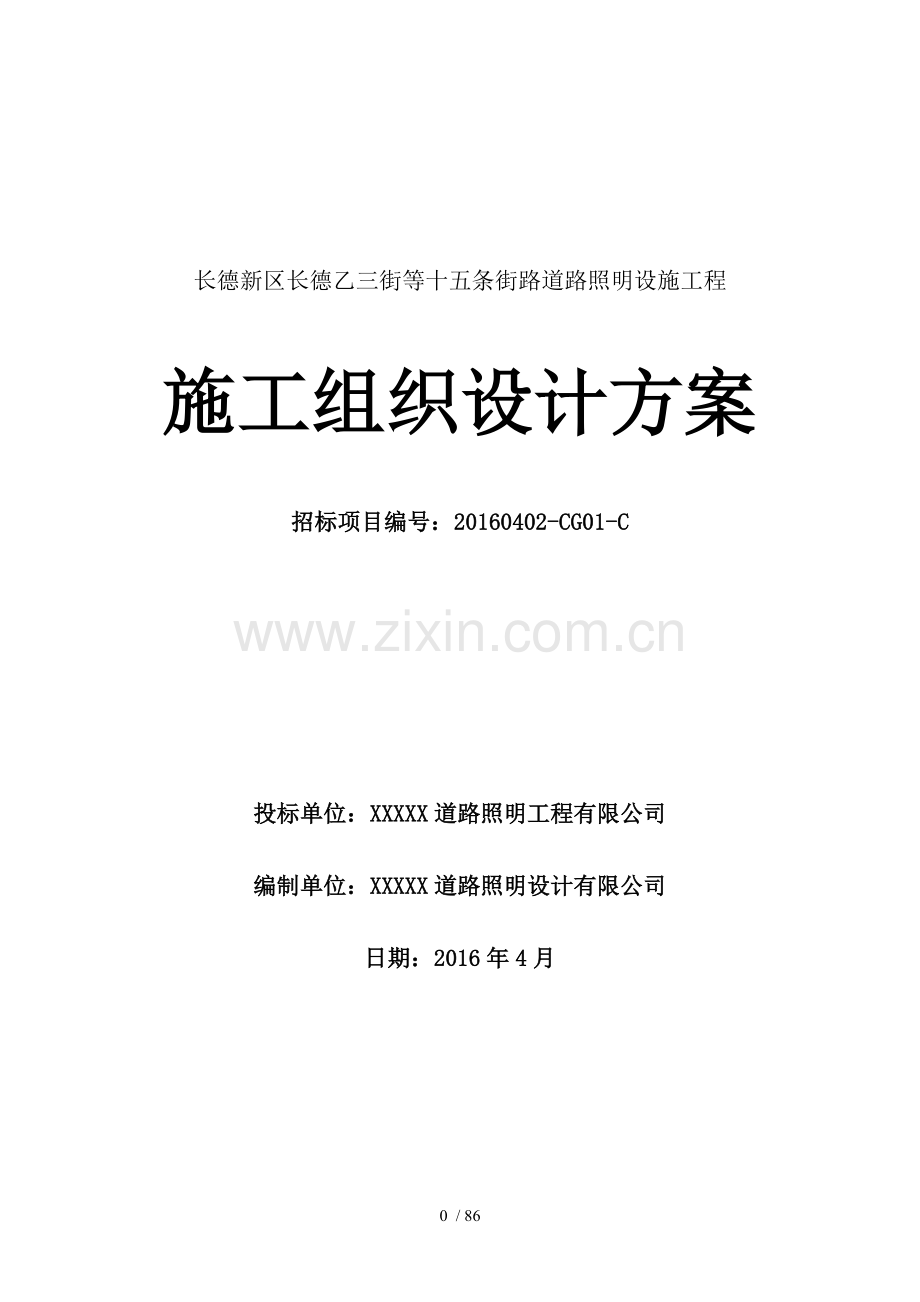

长德新区长德乙三街等十五条街路道路照明设施工程

施工组织设计方案

招标项目编号：20160402-CG01-C

投标单位：XXXXX道路照明工程有限公司
编制单位：XXXXX道路照明设计有限公司
日期：2016年4月

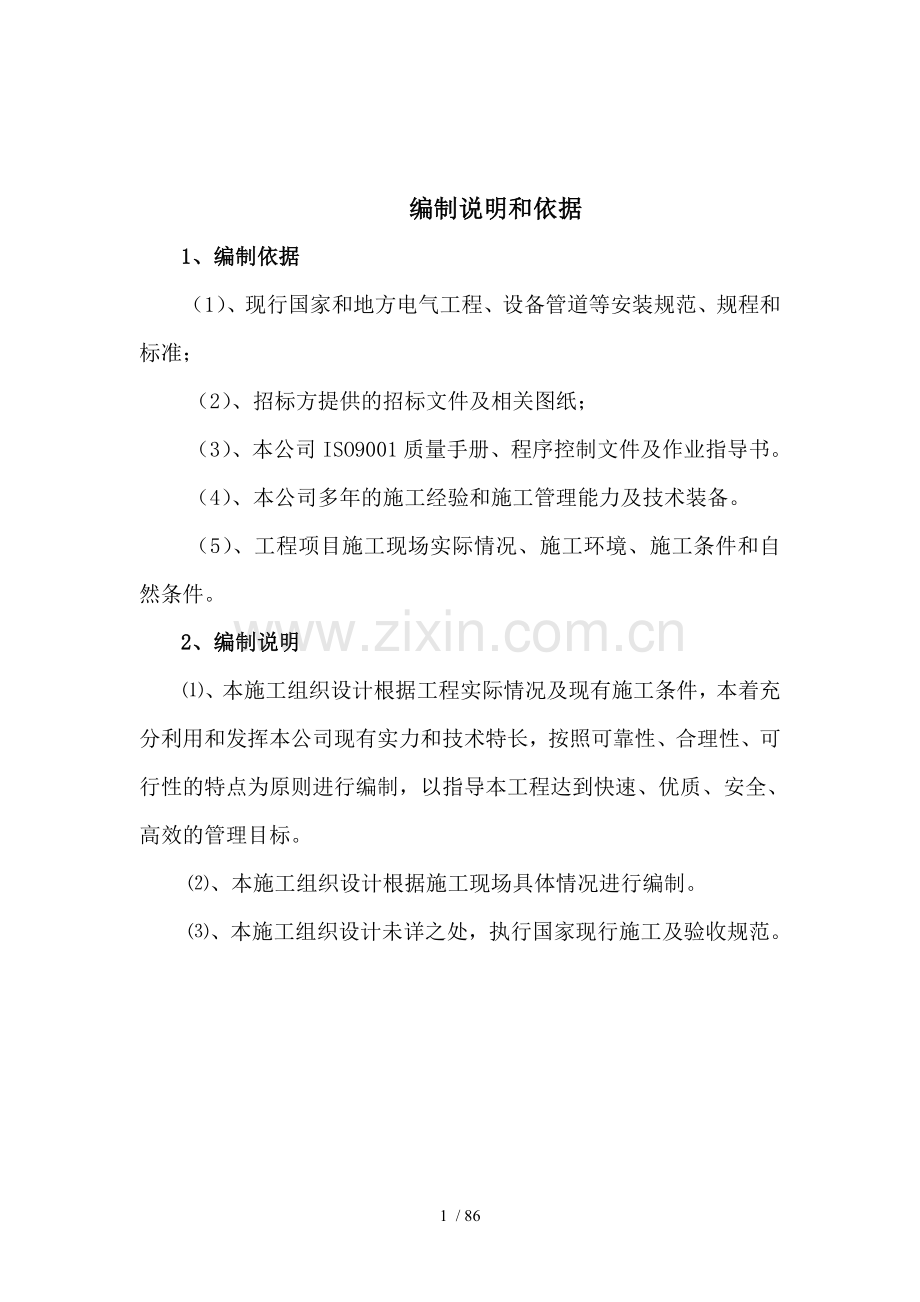

编制说明和依据
1、编制依据
（1）、现行国家和地方电气工程、设备管道等安装规范、规程和标准；
（2）、招标方提供的招标文件及相关图纸；
（3）、本公司ISO9001质量手册、程序控制文件及作业指导书。
（4）、本公司多年的施工经验和施工管理能力及技术装备。
（5）、工程项目施工现场实际情况、施工环境、施工条件和自然条件。
2、编制说明
⑴、本施工组织设计根据工程实际情况及现有施工条件，本着充分利用和发挥本公司现有实力和技术特长，按照可靠性、合理性、可行性的特点为原则进行编制，以指导本工程达到快速、优质、安全、高效的管理目标。
⑵、本施工组织设计根据施工现场具体情况进行编制。
⑶、本施工组织设计未详之处，执行国家现行施工及验收规范。

目 录
第一章 项目总体概述
第二章 分部分项施工方案与技术措施；
第三章 质量管理体系与措施；
第四章 安全管理体系与措施；
第五章 环境保护管理体系与文明施工措施；
第六章 项目管理班子的人员配备、素质及管理经验；
第七章 劳动力、机械设备和材料投入计划；
第八章 关键施工技术、工艺及工程项目重点、难点和解决方案；
第九章 冬雨季施工、已有设施、管线加固、保护等特殊情况下的施工措施；
第十章 施工进度规划
第十章 新技术、新产品、新工艺、新材料的应用；
第十一章 售后服务

第一章 项目总体概述
一、工程概况
1、工程名称：长德乙四街道路照明工程（长德大街—长德甲二路）
2、建设地点：长德新区长德乙三街等十五条街路
3、建设单位：XXX公司
4、计划工期：30日历天
二、工程范围及施工组织总体设想：
长德新区长德乙三街等十五条街路路灯管线铺设、路灯安装等，具体内容按发包人提供的工程量清单。
三、工程保修期：
自工程竣工验收合格之日起：
1、灯泡为2年；2、灯具为2年；3、电线为2年；4、灯杆及油漆为3年；
四、工程项目特点及方案针对性：
1、以考虑节省工程费用及工程质量为原则。
2、集中力量保质量、保工期，在人力、物资、机具给该工程以充分保障，各工序管理工作应相互协助，指导好现场的施工工作，搞好各工种的协调配合。
3、组织各工种配合施工，穿插作业，重点部位重点赶工。以达到土建、安装及其他各工种之间互创施工条件，以确保工程总体进度。
五、施工管理措施
1、将该工程列为我公司的重点工程，由公司总经理直接领导，并组成施工现场管理机构，发挥公司的优势，在各施工生产要素的配置上对该工程实行重点政策，确保工程顺利完成。
2、建精干、高效强有力的项目经理部，选配高素质的项目经理和管理人员，实行项目管理负责制，全权组织技术、质检、材料、安全、劳资、财务等部门对工程施工进行全员、全面、全过程的系统动态管理，并对工程质量、施工进度、安全生产、文明施工、成本核算及经济效益等进行全方位的目标责任管理与控制。
3、用技术熟练，纪律严明，经过多个大型工程锤炼的能打硬仗的高素质的作业队伍，在该工程上进行施工，发挥我公司管理上的优势，强化职能，统筹协调，综合管理，确保工程总体目标的实现。
4、施工组织机构、施工人员配备
公司将成立以项目经理为首的项目经理部，由项目经理承担项目工程与总公司之间的材料供应、技术协调、生产计划协调等一切事宜，项目经理对整个工程质量、进度、安全等所有事宜负责。项目经理下设项目副经理、项目工程师、财务部。由项目副经理分管个分组，分组设有：技术组、安全组、计划组、安装组、材料组、后勤组。分组各司其职，能保证工程如期有序进行。现场组织机构如下图，项目经理简历、项目经理证书、项目管理机构人员组成情况表附后。
六、施工总体部署
我单位收到中标文件后，立即组织有关技术人员进行认真研究，并深入施工现场进行勘探，掌握第一手的现场资料，以便进行施工准备。
（一）施工原则
分区进行；遵守先主要；后次要；先整体；后局部的施工次序。
（二）施工总流程
根据本工程招标文件的工期要求以及该工程的特点，各道工序施工采用平行流水作业施工，使得各项施工紧密衔接。

第二章 分部分项施工方案与技术措施
工期目标：30日历天

（一）确保工期的组织措施
施工准备
1、针对本工程的施工特点，结合我公司的实力，我们拟定管理过类似工程施工经验丰富、组织能力强的项目部管理班子进场施工管理，目前已做好新的准备，一旦中标，公司将立即抽调精兵强将成立项目经理部组织各班组、工种施工技术人员熟悉施工图纸，编制详细施工组织设计，并由业主组织图纸交底与会审。
2、掌握拟建工程的格式和特点。
3、对分部分项工程进行施工技术、管理水平、工程质量控制和工期要求等方面的特殊处理。
4、编制施工图预算，按规范及设计要求组织材料采购订货。

施工总平面布置
一、施工总平面布置
1、布置原则和说明
（1）、布置原则
1）、尽量使用业主提供的红线征地范围，减少临时租地。
2）、根据施工的先后次序，利用永久征地或已完工程作工程的临时场地。
3）、不妨碍施工测量放线，保障运输道路畅通。
4）、依实际地形布置场地，修筑施工便道，减少建场费用。
5）、各工种的作业不产生干扰。
6）、靠近主体工程，减少工地搬运距离，职工上下班方便。
7）、考虑当地规划，减少返耕费用。
8）、尽量集中，便于管理。
9）、符合环境保护，满足使用，卫生、安全。
（2）、布置说明
本工程总体采用集中布置，主要生产、生活设施均设置在XXXX路两侧占地共500平方米，材料堆放场、混凝土拌和场、生活驻地、办公用房均设于此。
工程施工时，在2个施工点各设一临时住地，主要用于临时停放机械及维修、加油。

交通运输
由于工程地处交通较为方便，可就近利用现有道路设施。直接把材料等运到施工现场。本项目为附属工程，利用原有道路维持通行，因此工程现场不需修建临时施工便道，仅需将办公区与外界用临时道路连接即可。

临时设施搭设
根据现场踏勘情况，我们拟定施工项目部，职工宿舍采用租用附近居民解决，施工材料堆场和仓库在现场搭设。
2、施工用电、用水
施工用水、用电沿线各单位就近搭设借用。
3、组织3人在左右的维修队，抓好工程的日常养护，施工作业期间经常派人进行沿线垃圾清理，保持施工场地的清洁。

项目法施工
本工程中标后，我公司对本工程将实施项目法施工，按项目法施工的要求成立项目经理部，全面履行合同，对工程施工进行组织措施管理，协调和控制，由于本工程工期紧，经我公司领导班子研究决定，该工程一旦中标，将选派优秀项目及其所不定期领的施工队勤奋实干，整体素质好，质量意识强，社会信誉高，我公司为使该项目顺利高质的完成任务，决定派遣以项目经理为首的原班管理人员作为本工程的管理班子，确保工程达到合格，同时项目部内设项目技术负责人、项目施工员、质量员、安全员等。（项目班子见下图）
该工程采用项目法施工，有关生产、技术、质量、经济、安全、文明施工等各项工作实行项目经理负责制，运用质量标准动态管理，优化组合机制，对人、财、物进行独立工程核算。在施工组织上采取以下相应措施：
1、建立项目经理部的质量保证体系，从项目经理、项目工程师到技术质量员、作业班组质量员，作业工人建立明确的质量责任制和权限范围，从组织上形成质量管理的网络和体系。
2、物资采购方面要求从生产能力、产品质量及其保证措施、资金、信誉、售后服务等方面选择合格的供应商，使优质的材料用到
优质的工程中去。
3、项目经理部编制完整的实质性的施工组织设计，工程均要严格做好各过程的控制、施工组织、设计控制程序、技术交底控制程序、质量检验控制程序、检验和试验程序、回访、维修服务等方面要进行控制。
4、为保证工期，编制施工总进度计划、各分部进度计划及阶段施工作业计划，控制分部分项施工进度，并根据施工需要加班加点，项目经理部须按此项方案，认真组织劳力，充分发挥参战施工人员的劳动积极性，按计划完成下达工作量的考核指标。
5、做好施工现场平面管理，派专人负责管理，做到各类材料、机具按平面布置图堆放、设置，机械设置规范、材料堆放规则、有序、不混淆。
6、加强计划管理，做好准确的日作业计划，建立可靠的材料，后勤保证体系，随要随送，保证供应。
7、项目经理内部建立各级“协调会”制度，定时、定点召开，加强各单位、各班组之间的协作，及时解决和处理好各种矛盾问题。
8、施工中必须做到先有方案后施工，对各分部分项工程的施
工方案进行“优化”，在保证质量、安全的前提下，尽可能的加快施工进度。

项目部管理组织机构的职能
为全面完成本工程的各项施工任务，针对本工程的特点及规模，本工程的管理方式采用“项目法”施工模式组织施。本工程成立项目部，各单位工程设立施工班组长一名，项目部项目经理代表企业法人对本工程作全面负责，项目部由管理层、操作层具有高素质的多层技术管理人员组成，同时配备强大的一线施工班组组织全面施工，执行专职负责各条专线的生产管理工作。

项目控制目标的制定

项目控制目标的制定程序为见下图：
项目目标控制的全过程也即施工项目管理的全过程。

项目目标控制
事先控制
事后控制
事中控制
投标、签约、
施工
总结结算
项目施工
验收交工
施工项目管理

控制目标
控制任务
采用方法
进度控制
使施工顺序合理、衔接关系适当，均衡有节奏施工，实现计划工期，（合同工期）要求
横道图法、
网络图法、
质量控制
使分部分项工程达到质量检验评定标准的要求
实现施工组织设计中保证施工质量的技术组织措施和质量等级，保证合同质量目标等级的实现
检查对比法、
数理统计法、
方针目标管理法
成本控制
.降低每个分项工程的直接成本
.实现项目经理部盈利目标
.实现公司利润目标和合同造价
价值工程法、
偏差控制法、
估算法
安全控制
.实现施工组织设计的安全规划和措施
.控制劳动者、劳动手段和劳动对象、使人的行为安全
.物的状态安全
.控制环境、消除环境险源
安全检查表法、因果分析图法、故障树分析法、事件树分析法
本工程项目目标控制的基本任务与方法见下表：

施工管理工作的主要内容
1、目标管理
为达到本工程质量好、工期短、安全无事故、社会经济效益较好的总目标，排出日程，采取各项技术措施等有效手段，在实施目标管理活动中，采用目标管理循环，即：制定目标计划（P） 实施目标计划（D） 检查、评价目标（C） 处理总结（A） 再制定新目标计划（P）的PDCA循环，周而复始，推动达到预期的目标。
在目标管理活动中，切实做到管理内容清楚，全员参加制定目标并保证目标的实施，在总体目标下进行层层分解展开，层层落实，分别制定个人目标及保证措施，形成一个全过程，多层次的目标管理体系。
2、计划管理
因为本工程具有施工场地分散，施工周期短的特点，所以其计划统一管理要体现全面计划管理的要求，本工程主要抓好下列管理内容：
（1）、工程总进度计划及分阶段节点计划。
（2）、机械化施工计划（主要编制机械化施工水平和主要机械需用量、时间）。
（3）、劳动力计划（编制和准备专业工种用人数及进退场时间）。
（4）、材料供应计划（根据工程进度和工程量，须用各种材料及进场时间）。
（5）、财务计划、合理、有效地用好资金。
（6）、项目部总体管理与各专业工种的管理配合计划。
3、技术管理
项目部的施工技术管理体系如下：

项目经理
技术负责人
技术质量部
参建专业施工作业队
资料管理工程师
专业技术工程师

技术管理的主要任务是正确贯彻国家各项技术政策和法令，认真执行现行的技术规范标准，科学地组织实施各项技术工作，建立正常的技术工作秩序，达到保证工程质量、提高劳动效率，实现安全生产、文明施工、节约材料和能源，降低成本的目的，具体应制订和执行以下技术管理制度。
（1）、技术责任制
对各级各类技术人员建立明确的职责范围，做到各司其责，各司其事，责权明确。
（2）、施工技术管理制度
为把工程项目技术管理工作科学地组织起来，保证各项技术工作
有目的、有计划、有条理地开展，必须建立以下主要的技术管理制度：（施工图学习、自审、会审制；技术核定、设计变更签证制；技术交底、复核制；工程技术资料档案制）等制度。
4、质量管理
质量管理是施工管理的根本。要确保工程质量，实现工程质量，确保合格，必须积极推行全面质量管理，要抓好工程质量首先抓工作质量、工序质量、人的素质质量。
5、施工现场标准化管理
标准化管理是组织现代化生产的重要手段，是科学管理的重要组成部分，对主要的规程、标准必须强化管理。
（1）、技术标准
工程施工必须正确制定和执行技术标准和规程，建立正常生产技术程序是确保完成各项任务的重要前提。
1）、施工工艺规程
对主要分部分项工程，规定了施工工艺的要求，施工顺序，质量要求，实施过程中必须严格执行规程标准。
2）、施工操作规程
主要规定了工人在施工中的操作方法和应注意事项，遵循“建
筑安装施工操作规程”。
3）、安全技术规程
为保证施工人员安全和设施、机具正常运行，制订切实可行的安全保证措施及规章制度。
（2）、编制施工工艺卡，各工种、工序交接卡。

（二）确保工期的技术措施
1、本工程工程量较大，工期紧，关键在于精心组织周密安排。
2、配备专业性强、业务精、技术好、事业心强、有同类工程丰富施工经验的项目人员，为确保工期提供强有力的组织保障。
3、在开工前，人、机、料等务必限期到位，各项施工准备工作尽可能提前，从而以加快开工、迅速打开工作面促进各项工作的推进，加快项目实施。在人、机、料按施工组织设计在现场配足以外，尚需准备用于部分阶段抢进度等备用设备，以确保施工进度。
4、认真编制结合工程实际、有针对性措施的实施性施工组织设计，绘制网络计划图、横道图、目标管理图，并实行动态管理，以优化的施工方案指导施工。要重视施工组织的动态管理和不断优化，使台阶、平面立体交叉流水作业真正能落实，以确保施工生产有秩序、有计划地进行。
5、落实经济承包责任制，充分调动全体人员的积极性和创造性，制定、完善和落实确保工期的经济责任制。
6、加强施工管理，抓好施工中的统筹、协调与控制。施工管理的中心是要抓好各专业关键工序的进展，做好工序衔接。要坚持每周工地例会制度，加强检查监督，做到以日保周，以周保月，确保各项计划的落实实现。
7、严格执行操作安全规程和质量标准，强化施工现场管理，做到文明施工，努力实现施工作业、施工管理的标准化、科学化，不因质量、安全事故而影响工程工期，从而使施工生产有节奏地向前发展。
8、认真采用适合工程实际的各种成熟施工方法，积极推广“四新”充分发挥设备能力和材料性能，不断提高劳动生产率，加快工程进度，确保工期建立在先进、措施有效的基础上。
9、加强同相关方面的联系和协调，为施工创造良好的外部环境。
10、增进同业主、监理、设计单位的联系和密切配合，及时解决施工中出现的困难和问题。
11、雨季施工管理
11.1、施工用工具及机械器具进工具库进行保管，露天堆放材料使用前清除雨水。
11.2、外露的电动设备，电箱插座，增加遮拦装置，防止雨水的侵入，施工前特别风、雨、雷后注意清除积水。
11.3、完善消防器具和设施，并定期检查。
11.4、雨后加强场地清理，确保施工安全。
11.5、机械设备作业时，架设必须牢固，实行二次保护措施。
11.6、做好后勤工作，保证充分利用日间有效作业时间。
11.7、雨季施工时，作业面不宜过大、过多，每一道工序都要在下雨前完成。
第一节 电力管廊的施工措施
1、土方开挖及回填
1.1、施工流程
深化设计图纸及技术交底
定位放线
基础及管沟开挖
夯 实
中间验收
竣工验收
回 填

1.2、管沟开挖
1.2.1地面照明配线穿管埋地深度为地面以下0.5m。
1.2.2对轴线桩、水准基点桩等按图纸进行复测，若发现标志不足、被移动或精度不符合要求时，进行补测处理。
1.2.3施工测量
1.2.3.1施工前由测量人员先校核图纸，根据甲方提供的测量控制点和水准点及图上的线点位置，以及施工地段的地形地物，确定施测方法，布设测量控制网，并报监理工程师批准。
1.2.3.2由测量人员根据设计图纸放出接线井、灯基础、箱式变压器基础位置，再根据管中线及缆沟开挖要求，放出线位。
1.2.3.3将施工地段的原地标高复测一次，以确定该施工地段的开挖深度。
1.2.3.4在施工过程中，施工人员要注意保护测量控制点，如发现测量控制点被破坏，及时会知测量人员补测，以保证测量精确度。
1.2.4查明地下管线及其他地下构筑物情况，确保施工安全。
1.2.5按轴线准确测放地面开挖边线，纵向开挖，采用机械纵向分层开挖，人力挖土配合，自卸车运输，挖出的土方可用于回填的就近堆放，余土运至指定地点。
1.2.6机械开挖至距设计坑底标高10cm厚时，采用人工开挖、把沟底土层夯实找平后才能捣垫层，尽量避免超挖现象，如有超挖，回填碎石砂或砖碎砂并夯实至沟底设计标高。
1.2.7做好防水措施，及时抽干沟内积水。沟槽底面两侧设置10×10cm的通长排水沟，每隔60m设一个集水井，及时排除槽底积水，避免槽底土壤受水浸泡。
1.2.8开挖时，随时测量监控，保证开挖沟槽尺寸、轴线达到施工方案及设计的要求。
1.3、基础开挖质量控制点
1.3.1在基坑开挖中，地基承载力是质量控制的关键。地基承载力必须满足设计要求。其质量保证措施：
1.3.1.1严禁扰动坑底土壤，避免发生超挖。控制超挖的方法如下：
A.预先测出基坑底标高，并在沿线钢板桩或挡土板上用红油漆在相应位置上标出。
B.机械挖土时，在距基底尚有10cm时，改用人力挖土，平整坑底；如雨季施工，则留20cm土在进入下一工序前才挖除。
C.基坑标高边开挖边测量。
1.3.1.2如发生超挖，严禁用土回填，超挖地段要用碎石砂或砖碎砂回填并夯实。
1.3.1.3基坑挖好后，应填写隐蔽质量验收，经监理工程师验收合格后方可进入下一道工序施工。
1.3.1.4换填的碎石砂和石屑必须用水充实，并用灌砂法进行密实度检测。
1.3.2防基坑开挖边坡坍塌
1.3.2.1基坑开挖时根据现场实际地质情况确定基坑开挖边坡坡度；
1.3.2.2基坑开挖后及时修整边坡并拍实；
1.3.2.3在基坑边坡顶设置截水天沟截排地表水，不使冲刷边坡；
1.3.2.4如遇暴雨，用彩条布覆盖边坡，防止雨水冲刷；
1.3.2.5施工中随时观测边坡，发现问题及时处理。
1.3.3管沟开挖每侧临时堆土应符合下列规定
1.3.3.1不得影响邻近的建筑物、各种管线和其它设施的安全；
1.3.3.2不得掩埋邻近的各种井口、测量标志，不得妨碍其正常使用。
1.4、降水措施
1.4.1井点降水
若遇地下水位较高、水量较大时，采取井点降水措施（单排）。拟采用轻型井点抽水来降低水位，井点管采用φ38mm钢管，滤管采用φ50mm多孔钢管，外包尼龙网2层，抽水管总管采用φ150mm钢管，井点中抽取的地下水排入就进水道。具体方案报监理批准后实施。以上的降水方案以不影响任何相邻的，现有设施或构筑物为前提。
1.4.2基坑明排抽水
在地下水位较低，基坑中积水很少的情况下，可采用基坑明排抽水的方法降水，这种方式可作为井点降水的补充。
为保证抽水设备的连续运行，备用抽水设备和备用发电机一台。
1.5、地下障碍物的防护
1.5.1在每段沟槽和基础开工前，我们将与有关部门联系核实所有地下和地上构筑物的特点，逐个制定保护措施。在现有公用设施附近开始施工前48小时，我们将书面通知有关单位及业主，得到他们的支持和帮助。对施工万一损坏的各种公用设施，我们保证将其恢复原貌及至达到有关部门满意的程度。
1.5.2本工程施工过程中，会有部分的既有管道、电缆及其它构筑物需要拆除、迁移或重修。对已知的地下既有管道、电缆在开槽之前将其细心开挖暴露，然后用钢板桩和槽钢构成支架，作支吊保护，使之能正常使用。对于其它构筑物，可在其邻近施工部位打钢板桩保护。对邻近的既有平行管道用密打钢板桩保护。对于与施工管道交叉涵洞、电缆或管道，施工时可按有关的规定执行，与有关部门取得联系，以便采取适当措施予以保护、清除或迁移。
1.5.3施工中不得不破坏的路面，在施工过程中应另设便道供车辆和行人流通，完工后严格按照规定及时予以恢复，并聘请有关工程技术人员做现场指导。
1.5.4在施工现场意外发现的具有历史意义或重大价值或其它价值的任何物品，应立即将其发现通知监理工程师并执行监理工程师有关处理这些发现的指示，同时采取一切合理的措施保护现场。
1.6、不良地质条件施工
1.6.1根据电缆沿线地质勘测资料，对可能遇到的不良水文地质条件的管线，采用特殊的沟槽开挖方式和不同的地基处理措施，经监理工程师批准后实施。
1.6.1.1对于松软地，采用碾压法、夯实法和换土法进行地基处理；
1.6.1.2对于饱和土地采用打桩法、木筏基础和换土法进行地基处理，沟槽开挖时可采用打板装法进行边坡支护，并采取有效的降水措施，以避免出现滑坡和流砂现象；
1.6.1.3对于湿陷性黄土采用夯实法、土垫层法、灰土垫层法、打混凝土或钢筋混凝土垫层法和桩基法进行地基处理。
1.6.2松软土层一经扰动，其絮状结构受破坏，土的强度显著降低，甚至呈流动状态，因此，在高灵敏度的软土地基上进行开挖基坑时，应力求避免土层扰动。若一旦出现土层扰动时，可用碎石抛入法进行弥补，碎石经夯实后上部方可再铺垫加密的中粗砂层。
1.7、土方回填
1.7.1如利用挖沟槽的可回填土方回填。回填前，做好各种土的最佳含水量试验，确定各种土的最佳含水量。
1.7.2测定待回填土的实际含水量。将待回填土的含水量控制在接近最佳含水量。过湿的翻晒，过干的洒水，大块的土打碎或取出。
1.7.3回填土采用分层回填、机械压实，层厚≤30cm，并确保密实度达到设计要求。
1.7.4回填土土质不同时，分段分层填筑。
1.7.5每天所铺筑的土方，当天夯实完毕，以防雨水泡软土层。
1.7.6夯实机等施工机械严格执行其相应的机电设备安全技术操作规程，维修、保养规程。严格执行操作人员持证上岗制度。
1.7.7填写检测报告，报监理工程师验收合格后进入下一道工序。
1.7.8如回填石屑采用灌砂法进行压实度检测，回填土方采用环刀法进行检测，压实度必须满足设计要求。
2、 基础工程施工
2.1、路灯基础
2.1.1路旁灯设在人行道边处，选用砼基础，该基础施工内容包括：土石方开挖、砼基础施工的材料、机具、预埋管线、预埋接地线、预埋灯基础固定螺栓、灯座垫板、余土外运及恢复人行道。
2.1.2桥上灯基础设在桥的防撞栏上，土建单位已预埋了接线口、预埋接线管、预埋灯基础。
2.1.3根据图纸的灯位里程，结合现场附近的实际情况，按设计要求定好灯杆基础位置，并同现场施工单位进行沟通，收集道路边的放线、标高和有关地下设施管线的资料。
2.1.4施工工艺流程
深化设计图纸及技术交底→垫层捣制→钢筋成型→立模→浇筑混凝土→养护→自检→验收。
2.1.5施工方法
开挖后首先对原则设的永久性标桩进行复测检查，并将复测结果报告监理工程师核对无误后，按设计图提供的桩号位置进行放样，确保误差在许可范围内。
根据施工测量并在完成土方开挖，重新进行轴线和高程的测设，并会同有关部门对地基土进行鉴别和隐蔽工程验收，如果基础的土质出现淤泥或流沙现象，必须及时上报，汇同甲方、及设计进行处理。随即在沟槽上捣制素混凝土垫层，待混凝土垫层达到一定强度（至少高于初凝强度）后，进行底板及侧板的钢筋的绑扎和安放工作、模板安装、混凝土捣制、防水防腐施工。
2.1.5.1钢筋工程
该工程所用钢筋必须有出厂合格证或实验报告，并经实验室按规定取样，检验合格后方能进常使用。工程所需钢筋主要在现场临时钢筋加工制作。钢筋加工前应严格按图纸设计要求进行认真的翻样工作，钢筋翻样单经土建主管审核后才能交付钢筋加工场进行钢筋的加工。钢筋加工应按部位、构件类型依照绑扎顺序的先后安排加工，并将加工好的钢筋半成品分类、分区、分段堆放，且挂标志牌，以便运输和安装。
A.钢筋绑扎前，要认真对照设计图纸，确定好方向和尺寸，然后竖向钢筋。为确定其位置的正确，保证在砼浇筑后不发生偏移，将四角的竖筋与上下板筋焊接起来，钢筋绑扎好后，在其各面上按规定保护层厚度绑上带铅丝的水泥砂浆块，保证其有足够的保护层；柱模支好后，将其四周的柱筋用绑扎丝固定在四周的模板，防止砼浇筑过程中引起柱筋位移。
钢筋搭接时，钢筋的接头位置要按要求错开，钢筋搭接长度如图中未注明者，按45d（二级钢筋）或30d（一级钢筋）。
B.水平钢筋严格按设计图纸及施工规范要求进行施工，钢筋搭接长度按以下方法进行：钢筋采用冷接搭接。其搭接长度如设计在图纸中未注明者，按42d（二级钢筋）或30d（一级钢筋）施工；锚固长度取35d（二级钢筋）或25d（一级钢筋）。
C.钢筋靠近外围两行钢筋的相交点全部扎牢外，中间部分交叉点亦必须全部扎牢，并保证受力钢筋不产生位置偏移；安装完成后，报请现场监理工程师会同有关人员验收，并签字确认后方可进行模板安装。
D.地脚螺栓应按灯杆基础大样布置，按要求焊接，做到尺寸准确。
E.灯杆脚板按要求焊接，确保水平度。
2.1.5.2模板工程
模板及其支撑系统必须满足以下要求：保证结构构件各部分的形状尺寸和相互间位置的正确；必须具有足够的强度、刚度和稳定性；模板接缝要严密，不得漏浆；便于模板的拆除。
现场施工用的模板在指定的加工场制作并进行流水施工周转使用，模板表面要涂满隔离剂；施工前要浇水湿润模板，固定在模板上的预埋件和预留洞均不得遗漏，安装必须牢固，位置准确。模板的安装采取分层分段支模的方法，且上层支架的立柱应对准下层支架的立柱，并应铺设垫板。
模板安装完成后，必须对结构位置进行复核，在确认无误后方可向现场监理工程师申请混凝土捣制施工。
立模后，先敷设好预埋管，基础坑制作完应请监理工程师签证确认后再进行水泥捣制，并做好基础水泥标号试压等有关验证的标本制作，送有关质监部门试验。
基础施工出现与设计定位重大偏差时，应报监理工程师和设计、业主，取得变更同意后方可进行施工。
2.1.5.3混凝土施工
基础水泥按要求采用合格搅拌厂的产品，并根据设计的砼强度等级和质量检验以及混凝土和易性的要求，结合现场施工需要和劳动力的实际情况，委托符合资质的试验室进行砼施工配合比设计。同时，在施工过程中及时与砼供应站保持联系，控制好砼的水灰比，对出槽砼的坍落度，每台班至少要进行2次抽验，如超过质量标准，要马上找出原因进行修正。
在砼施工阶段应掌握天气的变化情况，特别在雷雨台风季节更应注意，准备好在浇筑过程中所必需的防雨物资，保证砼连续浇筑的顺利进行。
浇筑砼应连续进行。对每台班的浇筑时间、浇筑范围进行测算，如必须间歇，其间歇时间应尽可能缩短（不大于2h），并应在前层砼凝结之前，将次层砼浇筑完毕。
砼捣制除水平板采用平板式振动器外，其余结构均采用插入式振动器。每一振点的振捣延续时间，应使表面呈现浮浆和不再沉落；插入式振捣器的移动间距不宜大于其作用半径的1.5倍，振捣器与模板的距离，不应大于其作用半径的0.5倍，并应避免碰撞钢筋、模板等，注意要“快插慢拔，直上直下，不漏点”，上下层搭接不少于50mm，平板振捣器移动间距应保证振捣器的平板能覆盖已振实部分的边缘。
砼应在浇筑完毕后的12h以内对其进行覆盖和浇水养护，浇水养护时间不得小于7d，在拆模之前均应连续保持湿润。
侯干期为10天，才可进入灯杆安装工作。
在混凝土拆模后进行防水防腐施工，主要是防水砂浆批挡，在施工中采用分层整体施工，以确保密实度，面层压光。
2.2、箱式变压器基础
2.2.1基础的开挖必须做好原有管线（如有时）的探测迁移或保护工作，如有异常情况应书面报告监理工程师，处理方案获批准后方可施工。
2.2.2基础应高出所处地面300mm以上，不应设在可能存在积水的地方。
2.2.3基础的具体尺寸要根据箱式变压器厂家提供的安装大样图而定。
2.2.4设备的基础、构架、预埋件、预埋孔应符合设计要求，达到设备安装的强度要求。
2.2.5基础涉及的建筑材料应符合现行国家标准。
2.2.6预埋件、预留孔的位置尺寸应符合设备安装要求，预埋件应牢固、耐用。
2.2.7具体施工方法参照路灯基础的施工工艺流程。

3、接线井施工
3.1、检查开挖尺寸、位置是否符合图纸要求，有误差时要及时修正。
3.2、接线井施工前要将井壁位置地面找平，夯实，铺一定厚度的水泥砂浆。
3.3、采取有效的措施保护预埋管不受损坏、走位及管口堵塞。
3.4、砌砖做到平直。
3.5、井壁内腔按要求批荡。
井盖高度应与人行道面同一水平。
砌筑过程中应设置围栏，防止不必要的损坏或坠落。
4、保护管安装
4.1、钢管施工方法
4.1.1管材验收和搬运
4.1.1.1接收管材必须进行验收，先验收产品合格证、质量保证书和各项性能检验报告等有关资料。
4.1.1.2验收管材、管件时，应在同一批中抽样，按标准的规定进行规格尺寸和外观性能检查。
4.1.1.3管材搬运时，必须用金属绳吊装。管材应小心轻放，排列整齐，不得抛掉和沿地拖拽。
4.1.1.4管材在场内运输，要使用非金属绳固定，避免管材受到损害。
4.1.2布（下）管
4.1.2.1当沟底平整完后，应按图纸的管材规格按顺序轻放在沟槽旁边，管材之间保持首尾衔接。
4.1.2.2管的抬放必须防止损伤，做到轻放，不允许在地上拖拽和抛摔。抬大口径管时要注意安全，避免发生人身事故。
4.1.2.3在布放管材时应进行检查，尤其封头部位要仔细检查，符合要求方准使用，严禁使用有隐患的棺材。
4.1.2.4往沟内下管时要保持管子平衡，轻起轻放，严禁甩抛。
4.1.3连接
钢管可采用法兰连接、丝口连接或加套管焊接连接等方式。
4.2、PE、PVC管施工方法
4.2.1常用工具：弯管弹簧、管剪刀、粘接剂及其系列。
4.2.2连接方法
4.2.2.1采用PE管、承插粘接式接头连接，在对接时应注意粘接剂不得进入塑料管内。
4.2.2.2PE管的弯曲。根据施工图纸现场实例，记录管段的长短，弯曲时用弯管弹簧，两端施加压力，弯曲的半径不应小于管子直径的4倍。管子弯曲处无明显的折皱。
第二节 电缆敷设施工
1、准备工作
1.1电缆敷设施工实施电缆从厂家直接运到现场。敷设前对电缆的出厂合格证、规格进行核对，确认无错漏和无质量问题后才进行敷设施工。未及时敷设的电缆，采取措施防雨、防晒、防盗，并注意防止电缆摆放的安全措施，以免造成事故。
1.2电缆敷设前应检查预埋保护管管理是否畅通，并核对电缆型号、电压规格是否符合设计要求，外观是否扭绞、压扁、保护层断裂等缺陷，是否有完整的封签、保证书产品测试合格证。
1.3用500VMΩ表对低压电缆绝缘进行检测，按规定进行有关的电气试验、并记录数据后方可敷设。
2、施工安装
2.1敷设前时应按设计和实际路径计算每根电缆长度，合理安排每盘电缆，减少电缆接头，直埋电缆应在全长上留少量裕度，并作波浪形敷设。
2.2电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌，标志牌应注明线路编号。当无编号时，应写明电缆型号、规格及其建迄地点。
2.3明确岗位责任，统一指挥，沿途各岗位及时配合，电缆敷设施工时，应做好围蔽施工现场措施，防止事故发生。
2.4电缆敷设时采用电缆放线架将电缆盘架起，电缆穿管时将已准备在管内的钢丝绳或铁丝套在电缆头，另一侧用人或用电缆牵引机缓慢牵引。要有统一信号、统一指挥。缆沟敷设时，应备有足够的电缆引导架，用力均匀，防止拉伤电缆的出现。电缆的转弯半径应符合规范要求。转弯处还应派专人看守。
2.5电缆进入电缆沟时，出入口应密闭，以防虫害、鼠害及水的进入。
2.6所有线缆在钢管或灯杆内不应有接头，并留有一定余量。
2.7电缆与地下管道接近或交叉时为0.25米，禁止将电缆平等敷设在管道的上面或下面；与热力管道交叉时，电缆应在热力管道的下面通过；当穿越在可能受机械损坏的地方时，均应穿钢管保护；若在排水沟底穿过时，管顶距排水沟通底不应小于0.5米；穿越公路或铁路时，管长除跨越路面或轨道宽度外，一般应在两端伸出0.5米；在桥上或桥侧、桥下敷设时，电缆在桥的两端和伸缩缝处应留有电缆松弛部分，以防电缆由于结构胀缩而受到损伤。
3、电缆头制作及接线施工
3.1电缆终端头和中间接头制作时，严格遵守制作工艺流程，应有防尘和防外来污物的措施，电缆终端头和接头从开始到完毕，必须连续进行一次完成来防止受潮。
3.2在电缆接线前，再进行一次绝缘性能测试，记录数据，合格后方可进行接线（电缆的安装、接线必须按照设计图纸的回路进行编号、对线、接线）。
3.3所有全股导线应压接线耳，低压三相导线应标明相色。导线的敷设应符合避免热效应、水侵入、机械损害、灰尘聚集和强烈日光辐射等外部环境带来影响的规定。
3.4用对线器将线按接线图校好，校好的线编上线号，且编号清楚。
3.5将导线校直后将其用绳绑扎成束，然后由线束引出导线接到端子板，接线端子板的导线应余量，同时预防接线端头处有应力。
3.6必须按设计的系统图进行负荷分布接线，以保持三相供电的平衡，在电缆头制作时同时完成连接灯杆引线。
第三节 灯杆、灯具的安装措施
1、灯杆安装
1.1一般技术要求
（1）要求同一路灯安装高度（从光源到地面）、仰角，装灯方向宜保持一致。灯杆位置应合理选择，灯杆不得设在易被车辆碰撞地点，且与供电线路等空中障碍物的安全距离应符合供电有关规定。
（2）基础坑开挖尺寸应符合设计规定，基础混凝土强度等级不应低于C20，基础内电缆护管从基础中心穿出并应超出基础平面30～50mm。浇制钢筋混凝土基础前必须排除坑内积水。
1.2、灯具安装纵向中心线和灯臂纵向中心线一致，灯具横向水平线应与地面平行，坚固后目测应无歪斜。常规照明灯具的效率不应低于60%，且应符合下列规定：
（1）灯具配件应齐全，无机械损伤、变形、油漆剥落、灯具破裂等现象。灯具的防护等级、密封性能必须在IP55以上；
（2）反光器应干净整洁，并应进行抛光氧化或镀膜处理，反光器表面应无明显划痕；
（3）透明罩的透光率达到90%以上，并应无气泡、明显的划横和裂纹；
（4）封闭灯具的灯头引线应采用耐热绝缘管保护，灯罩与尾座的连接配合无间隙；
（5）灯具应抽样进行漫升和光学性能等测试，测试结果应符合现行国家标准《灯具安全要求与试验》（GB7000.1～7000.6）的规定，测试单位应具备资质证书。
（6）灯头应固定牢靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列规定：
（7）相线应接在中心触点端上，零线应接螺纹口端子；
（8）灯具绝缘外壳应无损伤、开裂；
（9）高压钠灯宜采用中心触点伸缩式灯口。
（10）灯头线应使用额定电压不低于500V的铜芯绝缘线。功率小于400W的最小允许线芯截面应为1.5mm2，功率在400
