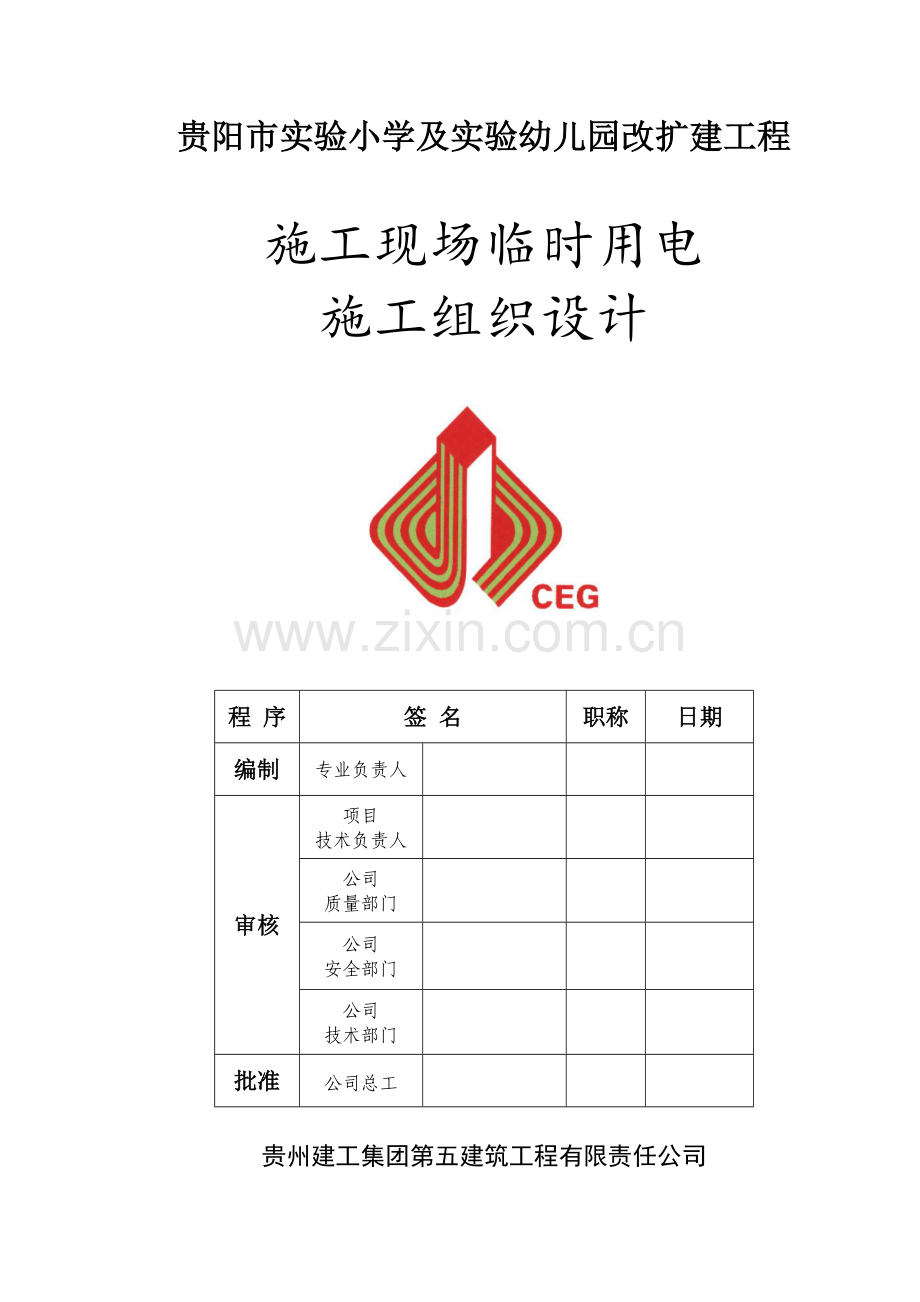

贵阳市实验小学及实验幼儿园改扩建工程　　

施工现场临时用电
施工组织设计

程 序
签 名
职称
日期
编制
专业负责人

审核
项目
技术负责人

公司
质量部门

公司
安全部门

公司
技术部门

批准
公司总工

贵州建工集团第五建筑工程有限责任公司

34 / 36

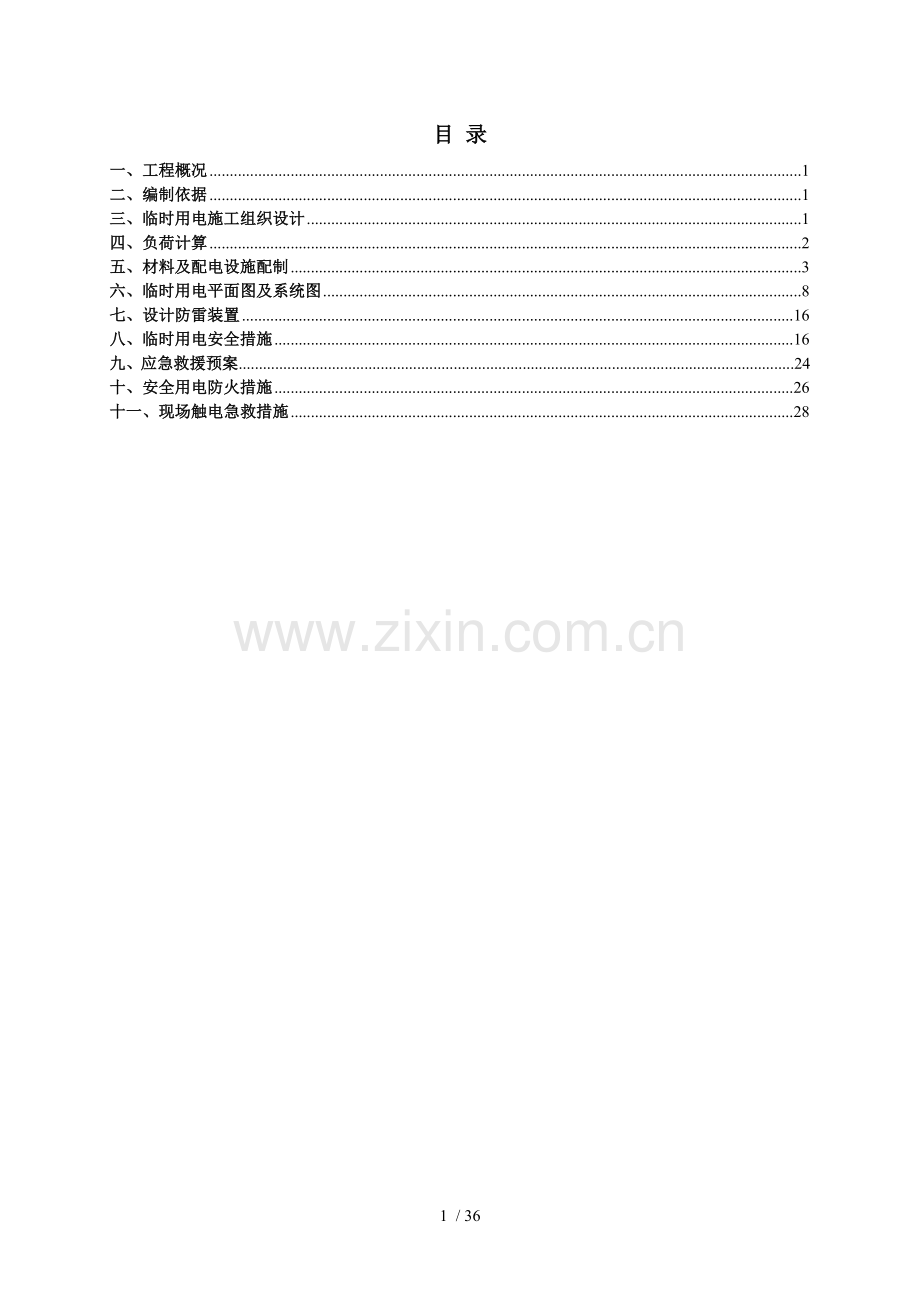

目 录
一、工程概况 1
二、编制依据 1
三、临时用电施工组织设计 1
四、负荷计算 2
五、材料及配电设施配制 3
六、临时用电平面图及系统图 8
七、设计防雷装置 16
八、临时用电安全措施 16
九、应急救援预案.........................................................................................................................................24
十、安全用电防火措施 26
十一、现场触电急救措施 28

一、工程概况
工程名称：贵阳市实验小学及贵阳市实验幼儿园改扩建工程
建设地点：贵州省贵阳市中华北路220号
建筑面积：约20000㎡
结构形式：框架剪力结构
建筑层数：地下2层，地上4层
二、编制依据
1、《低压配电设计规范》GB50054-2011
2、《建筑工程施工现场供电安全规范》GB50194-2014
3、《通用用电设备配电设计规范》GB50055-2011
4、《供配电系统设计规范》GB50052-2009
5、《施工现场临时用电安全技术规范》JGJ46-2005
6、《建筑施工安全检查标准》JGJ59-2011
三、临时用电施工组织设计
1、根据在建工程的施工组织设计和施工进度计划安排总平面布置图和拟定的临时用电平面布置图（图1）确定所用机械设备的位置和三级配电的层次及导线架设的布置等。
2、该工程为孔桩、钢筋混凝土地梁基础，有基础连系梁。为此利用该建筑的基础作为接地体。分别在配电室、总配电箱处对保护零线（PE线）做重复接地，还必须在配电系统的中间处和末端处对保护零线（PE线）做重复接地。对现场的高出建筑物的大型设备（如塔吊）、外用脚手架等作防雷接地，对钢筋加工区、木工加工区、砼搅拌站等用电设备作电气接地连接，要求重复接地、电气设备接地的电阻值不大于10欧，防雷接地阻值不大于4欧。接地体采用40*4的镀锌扁钢或干线的1/2截面积铜芯软线分别在不同接地线引下线处作接地连接。
3、电源进线、总配电柜、分配电柜、开关箱的设计及线路走向见附图。
4、该工程施工现场临时用电总电源由建设单位提供一台容量为400KVA变压器，安装在施工单位制定的地点（总配电房后10米处）。整个施工现场按三级配电二级保护形式布置。即总配电箱（带漏电保护）——二级配电箱——开关箱（带漏电保护）——用电设备。二级配电箱，开关箱按现场布置逐一编号。箱内所用开关、回路有明显的标志、标注，并绘制线路系统图，现场的临时配电管理由有资质的专职机电工长、电工负责。
5、进线由建设单位提供一路（3*240+2*120）电缆至总配电房，严格按三相五线制（TN-S接零保护系统）覆盖整个施工现场，做到工作零线和保护零线严格分开。正常情况下，不带电的金属外壳必须和保护零线相连接。工作零线仅用于负载（即220V照明及220V用电设备使用）其中保护零线与其它各导线颜色应区分开来。其中红色、黄色、绿色为相线，蓝色或黑色为工作零线，黄绿双色为保护零线。
6、施工现场中使用的配电箱、开关箱，对固定式的安装高度要求箱体中心与地面的垂直距离均为1.4米—1.6米。手持电功工具应采用有固定架的移动式开关箱，内装漏电保护器。配电箱，开关箱进出电源线一律设在箱体的底部并穿波纹管保护，要求距地2M以下部分的线缆作穿管保护，且有防绝缘损坏措施，整个工地施工现场采用二级漏电保护，在总配电箱和开关箱内装有漏电保护器，使之具有分段的保护功能，有门，有锁，有防雨措施，箱内无杂物，所购置的漏电保护器和安装运行及维修均按规范规定安装。
7、从总配电箱到各二级配电箱的导线均用电缆线按规范进行埋设，从二级配电箱到各开关箱也采用电缆线按规范进行穿管或埋设。

四、负荷计算
1、确定计算荷载，按用电施工总平面布置图中供电系统进行换算，供电系统总平面图附后。
2、工地施工使用一下机械设备：
序号
设备名称
型号
数量(台)
功率(KW)
总功率(KW)
1
塔吊
QTZ63
3
45
135
2
砼输送泵
HBT-110
1
105
105
3
砼搅拌机
JZ350
1
11
11
4
电焊机
BX1-300
3
12
36
5
钢筋调直机
CTJ6-14
1
11
11
6
钢筋弯曲机
GW40-1
2
3
6
7
钢筋切断机
GQ40-2
2
3
6
8
直缧纹套筒机

2
3
6
9
插入式振捣器
ZY-50
2
1.5
3
10
平板式振动器

2
2.8
5.6
11
圆盘锯
MJ104A
1
3
3
12
木工平刨机
HZG-50
2
4
8
13
蛙式打夯机

4
3
12
14
现场照明

20
20
动力总功率 372.6KW
3、计算
根据供电系统含使用用电机械使用功率计算如下：
确定计算负荷目前最常用的一种方法是需要系数法，按需要系数法确定三相用电设备组计算负荷的基本公式为：
有功计算负荷（kw）
无功计算负荷（kvar）
视在计算负荷（kvA）
计算电流（A）
式中 ——用电设备所在电网的额定电压（kv）;
——需用系数；
（1）需要系数，建筑工地平均取0.8，tan取0.75,Kp,Kq为同时使用系数，皆取0.9。
（2）功率总计：
Pe=135+105+11+36+11+6+6+6+3+5.6+3+8+12+20=372.6KW
（3）有功计算负荷
Pc=Pe*0.8=298.08KW
（4）无功计算负荷
Qc=298.08*0.75=223.56KW
（5）==335.34KVA
4、选择变压器
由于建设单位提供的变压器容量为400KVA>Sc=335.34KVA，所以能满足整个施工现场的临时用电。
五、材料及配电设施配制
1、本工程总配电房电源进线，由甲方指定点用铜芯电缆线（3*240+2*120M）引入。接入总配电柜后，再分为7个回路，接进现场各二级配电箱，其中，总配电柜内装设，电压表，电流表。总隔离开关（630A380V带熔断器），总漏电保护开关（630A380V）各一个。分路漏电开关（2组400A三相四线漏保）、（2组250A三相四线漏保）、（1组160A三相四线漏保）、（63A220V）漏电保护器1组，（100A220V）漏电保护器1组。并安装有工作接零端子板和保护接零端子板。
2、各漏电保护器的选择：
根据JGJ46-2005《施工现场临时用电安全技术规范》中关于漏电保护器的相关规定： “8.2.9 漏电保护器的选择应符合现行国家标准《剩余电流动作保护器的一般要求》GB6829和《漏电保护器安装和运行的要求》GB13955的规定。
8.2.10 开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。
8.2.11 总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA.s。”
据此选择各级漏电保护器：三相四线630A总漏电保护器选择延时型，额定动作电流150mA，额定漏电动作时间0.2S。三相四线400A漏电保护器选择延时型，额定漏电动作电流为100mA，额定漏电动作时间为0.2S。三相四线250A漏电保护器选择延时型，额定漏电动作电流为100mA，额定漏电动作时间为0.2S。三相四线160A漏电保护器选择延时型，额定漏电动作电流为100mA，额定漏电动作时间为0.2S。单相100A和63A漏电保护器选择延时型，额定动作电流为30mA，额定动作时间为0.1S。
3、第一个回路：由总配电柜400A漏电保护器埋设接至现场输送泵开关箱，箱内装设（250A380V）隔离开关和（250A三相四线漏保）各一个。额定漏电动作电流100mA、动作时间0.1S。装设保护接零端子板。由于输送泵功率为105KW，根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，由此估算：I=105*2=210A电流。现场采取软启动方式，不考虑启动电流增大因素。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”需采用YJV（3*95+2*50 M）铜芯电缆线，经计算电缆载流量应为：I=95*2.5=237.5A，查表得272A，满足所需。
4、第二个回路：由总配电柜400A漏电保护器埋设接至现场钢筋加工棚分配电箱，箱内设（200A380V）隔离开关一个。（100A380V）空气开关6个。以及工作接零和保护接零端子板。由于钢筋加工机械总功率为65KW，根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，经计算需：I=65*2=130A电流。现场采取降压启动方式，考虑焊机不同时作业原因等，不考虑启动电流增大因素。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”采用YJV（3*50+2*35 M）铜芯电缆线，经计算电缆载流量应为：I=50*3=150A，查表得176A，满足所需。再由钢筋加工分箱接至各个开关箱。
5、第①路穿管接至钢筋调直机开关箱，箱内装设（100A380V）隔离开关1个。（100A380V三相四线漏电开关一个，额定漏电动作电流为30mA，额定漏电动作时间为0.1S），配保护接零端子板，由于钢筋调直机功率为11KW，根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，电流为：I=11*2=20A，考虑启动电流为3.5*20=70A<100A，符合要求。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”采用BXR（3*6+2*4 M）铜芯电缆线，经计算电缆载流量应用：I=6*5=30A，查表48A，得满足所需。
6、第②路、第③路相同分别穿管接至钢筋弯曲机一、钢筋弯曲机二。开关箱内分别装设（100A380V）隔离开关一个，100A三相四线漏电保护器1个，额定漏电动作电流为30mA，动作时间0.1S，配保护接零端子板。由于弯曲机功率为3KW，根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，电流为：I=3*2=6A，考虑启动电流为3.5*6=21A<100A,符合要求。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”采用BXR（3*2.5+2*1.5 M）铜芯电缆线，经计算电缆线载流量为：I=2.5*5=12.5A，查表得28A，满足所需。
7、第④、第⑤路相同分别穿管接至钢筋切断机开关箱1#、2#，切断机开关箱内分别装设，（100A380V）隔离开关1个，100A三相四线漏电保护器1个，（额定漏电动作电流为30mA，动作时间0.1S），配保护接零端子板。由于切断机功率为3KW，根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，电流为：I=3*2=6A，考虑启动电流为3.5*6=21A<100A,符合要求。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”采用BXR（3*2.5+2*1.5 M）铜芯电缆线，经计算电缆线载流量为：I=2.5*5=12.5A，查表得28A，满足所需。
第⑥、第⑦路分别穿管接至电焊机开关箱，开关箱内分别装设，（63A380V）隔离开关1个，63A三相四线漏电保护器1个，（额定漏电动作电流为30mA，动作时间0.1S），配保护接零端子板。由于电焊机功率为12KW，根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，电流为：I=12*2=24A，考虑启动电流为2*24=48A<63A,符合要求。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”采用BXR（3*2.5+2*1.5 M）铜芯电缆线，经计算电缆线载流量为：I=2.5*5=12.5A，查表得28A，满足所需。

8、第三个回路：由于总配电柜（250A三相四线漏电保护器）埋设接至塔吊二级配电箱，箱内装设（160A380V）隔离开关1个，160A380V空气开关1个。工作接零端子板、保护接零端子板各1个。由于塔吊的功率为45KW，根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，电流为： I=45*2=90A，现场采取降压启动或者软启动，不考虑启动电流增大因素。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”采用BXR(3*35+2*16 M)铜芯电缆线，经计算电缆线载流量为：I=35*3=105A，查表得142A，满足要求。开关箱内装设的（160A380V）隔离开关1个。160A三相四线漏电保护1个，额定漏电动作电流为30mA、动作时间为0.1S，满足所需。
9、第四个回路：由于总配电柜（250A三相四线漏电保护器）埋设接至塔吊二级配电箱，箱内装设160A380V、100A380V隔离开关各1个，160A、100A三相四线漏电保护各1个，工作接零端子板、保护接零端子板各1个。由于塔吊的功率为45KW，根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，电流为： I=45*2=90A，现场采取降压启动或者软启动，不考虑启动电流增大因素。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”采用BXR(3*35+2*16 M)铜芯电缆线，经计算电缆线载流量为：I=35*3=105A，查表得142A，满足要求。开关箱内装设（100A380V）隔离开关1个。100A三相四线漏电保护1个，额定漏电动作电流为30mA、动作时间为0.1S，满足所需。
10、第五个回路：由总配电柜（160A三相四线漏电保护器），埋设接至现场二级配电箱，箱内装设160A380V三相四线漏电保护1个，100A380V、63A380V隔离开关及漏电保护各2个，保护接零，工作接零端子板各一个。其中砼搅拌机功率为11KW，插入式振捣器功率为2*1.5=3KW，平板式振动器功率为2*2.8=5.6KW，圆盘锯功率为3KW。蛙式打夯机功率为4*3=12KW，分箱总功率：P=11+3+5.6+3+12=34.6KW。根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，总电流：I=34.6*2=69.2A，现场采取降压启动或者软启动，不考虑启动电流增大因素。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”采用BXR（3*35+2*16 M）铜芯电缆线，经计算电缆线载流量为：I=35*3=105A，查表得142A，满足要求。满足所需。
一路埋设接至砼搅拌机开关箱，箱内装设（100A380V）隔离开关1个，（100A三相四线漏电保护器1个，额定漏电动作电流为30mA，动作时间为0.1S），保护接零端子板1个。由于搅拌机功率为11KW，根据公式：,得出电流I与功率P（按KW计）之间关系大致为I=2*P，电流为：I=11*2=22A，考虑启动电流为3.5*22=77A<100A，符合要求。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”采用BXR（5*6 M）铜芯电缆线，经计算载流量为：I=6*5=30A，查表得48A，满足所需。
分箱内分别由接至现场2个移动开关箱。箱内分别装设（63A380V）隔离开关1个，63A三相四线漏电保护器1个，（额定漏电工作电流为30mA，时间为0.1S）。保护接零端子板1个，由于圆盘锯3KW，振捣器功力为1.5KW、2.8KW各一个，最大电流为3*2=6A，考虑启动电流为3.5*6=21A<63A，符合要求。再根据电缆截面积口诀“10下五，100上二，25、35，四、三界，70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。”故采用BXR（5*4 M）铜芯电缆线经计算载流量为：I=4*5=20A，查表得38A，满足所需。
11、第六个回路：由总配电柜（100A380V）三相四线漏电保护器接至现场照明二级配电箱，箱内装设（100A380V）隔离开关1个，63A单相空开5个。由于现场照明总功率为20KW，电流为：I=34.19A。故采用BXR（5*10 M）铜芯电缆线，查表得65A，满足所需。开关箱内均设置（100A220V）隔离开关1个、100A220V漏电保护器1个（额定动作电流为30mA、动作时间为0.1S）
12、第七回路：备用回路。按实际需要由总配电柜（63A380V）三相四线漏电保护器接至现场。
13、绘制临时用电工程图纸，主要包括用电工程平面图，配电装置布置图，配电系统接线图，接地装置设计图。

六、临时用电平面图及系统图

七、防雷接地、电气接地装置
（一）机械设备接地
（1）根据《施工现场临时用电安全技术规范》JGJ46规范的要求，塔机、钢管架必须作防雷接地，接地电阻少于10W。塔吊电气重复接地应单独打一根长2.5m，50mm*50mm*5mm的镀锌角钢，引至塔吊专用接地装置，采用铜质编织软线连接，接地电阻小于等于4欧姆。
（2）做人工接地体，应垂直设置，接地体采用50mm*50mm*5mm角钢,单根长度2.5M，间距3M。接地体连线采用40mm×4mm扁钢。扁钢搭接焊时，搭接长度≥80mm。接地连接线埋深距地面0.5M。接地电阻小于10欧姆。
（3）塔吊利用建筑物的防雷接地系统作为防雷保护。接地电阻不得大于10欧姆，否则应另做防雷接地。
（4）保护零线与保护接地应采用焊接、压接、螺栓连接或其它可靠方法严禁缠绕或勾挂。
(5) 用电阻测量仪检测接地电阻，小于10W才能联接，并作好记录。
接地体采用钢筋基础网时，接地线采用圆钢12与接地体焊接。接地装置做好后，经测试重复接地电阻不大于10Ω，工作接地电阻不大于4Ω，避雷接地不大于30Ω方可
使用。

（7）塔吊基础对角设置设二组专用接地装置。用-40×4镀锌扁钢焊接封连，使塔吊基础与专用接地形成电气连接，扁钢与塔吊基础的搭接长度为扁铁宽度的3倍，三面施焊，要求焊缝饱满，无夹渣、咬肉现象。防雷接地电阻值不得大于30Ω。接地体出地面20cm处，设置接线板，用双螺丝紧固。

（二）TN—S接零接地系统安全要求
（1）《施工现场临时用电安全技术规范》JGJ46中 TN—S接地系统是临时用电的安全基础保障，必须建立一套完整可靠的系统。根据规范的要求和标准，在电源起点（即箱变输出端）和线路输送终点和途中分别作重复接地、接地电阻小于4Ω（提高安全性）。在电源起点接地保护线必须和零线（箱变中性线）连接。保护零线的统一标志为绿/黄双色线，保护零线不得装设开关或熔断器。
（2）重复接地极采用50×50×5×2500的镀锌角钢，每组不得小于2根，间距大于2.5米，接地连接线采用多股铜芯线，线截面25mm2，采用压接方式。接地线只能并联，不准串联。所有配电箱和电器设备的金属外壳必须和接地保护线连接。地下室护壁后利用护壁钢管和地下室主钢筋作自然接地体，降低接地电阻值，提高安全性。
（3）在施工现场专用变压器的供电的TN—S接零保护系统中，电器设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室电源侧零线或总漏电保护器电源侧零线引出。
（4）当施工现场与外电线路共同同一供电系统时，电器设备的接地、接零的保护应与外电系统保持一致。不得一部分设备作保护接零，另一部分设备作保护接地。
（5）采用TN系统作保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部TN—S接零保护系统。
（6）PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合规定。保护零线必须采用绝缘导线。
（7）配电装置和电动机械相连接的PE线应为截面不小于2.5mm2 的绝缘多股铜线。手持式电动工具的PE线应为截面不小于1.5mm2 的绝缘多股铜线。PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。

八、临时用电安全措施
安全用电技术措施包括两个方向的内容：一是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容；二是安全用电在技术上所采取的措施。
1、安全用电组织措施
1.1、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。
1.2、建立技术交底制度
向专业电工、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
1.3、建立安全检测制度
从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。
1.4、建立电气维修制度
加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。建立工程拆除制度。
1.5、建立工程拆除制度
建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施等。
1.6、建立安全检查和评估制度
施工管理部门和企业要按照JGJ59-99《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。
1.7、建立安全用电责任制
对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。
1.8、建立安全教育和培训制度
定期对专业电工和各类用电人员进行用电安全教育和培训，凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。
2、安全用电技术措施
2.1、保护接零
在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路，使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大，一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，本工程采用TN-S系统。
TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。
施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。
必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。
2.2、设置漏电保护器
（1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。
（2）开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。
（3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。
（4）漏电保护器的选择应符合先行国家标准《剩余电流动作保护器的一般要求》GB6829和《漏电保护器安全和运行的要求》GB13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。
（5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·s。
（6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
（7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型（电子式）产品时，应同时设置缺相保护。
2.3、安全电压
安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB/T3805-2008《特低电压（ELV）限值》中规定，安全电压值的等级有36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。
对下列特殊场所应使用安全电压照明器。
（1）隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V。
（2）在潮湿和易触及带电体场所的照明电源电压不得大于24V。
（3）在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。
2.4、电气设备的设置应符合下列要求
（1）配电系统应设置配电柜或总配电箱、二级配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统；当单相照明线路电流大于30A时，应采用220/380V三相四线制供电。
（2）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。
（3）总配电箱应设置在靠近电源区域，二级配电箱应设置在用电设备或负荷相对集中的区域，二级配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不应超过3m。
（4）每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。
（5）配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。否则，应予清除或做防护处理。配电箱、开关箱周围应有足够两人同时工作的空间和通道，其周围不得堆放任何有碍操作、维修的物品，不得有灌木杂草。
（6）配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4～1.6m。移动式二级配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0.8～1.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板的厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
2.5、电气设备的安装
（1）配电箱、开关箱内的电器（含插座）应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内。
金属板与配电箱体应作电气连接。
（2）配电箱、开关箱内的各种电器（含插座）应按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。
（3）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
（4）配电箱、开关箱内的连接线应采用铜芯绝缘导线，导线绝缘的颜色标志应按相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘颜色为绿/黄双色；排列整齐，任何情况下上述颜色标记严紧混用和相互代用。导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。
（5）配电箱、开关箱的金属箱体、金属电器安装板以及电器的正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。
（6）配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。
（7）导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘卷压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
（8）配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆，不得有接头。
（9）配电箱、开关箱外形结构应能防雨、防尘。
2.6、外电线路及电气设备防护
（1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施，或堆放构件、架具、材料及其他杂物。
（2）在建工程（含脚手架）的周边与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1kV以下时，其最小安全操作距离为4m；当外电架空线路的电压为1~10kV时，其最小安全操作距离为6m；当外电架空线路的电压为35~110kV，其最小安全操作距离为8m；当外电架空线路的电压为220kV，其最小安全操作距离为10m；当外电架空线路的电压为300～500kV，其最小安全操作距离为15m。上下脚手架的斜道严禁搭设在有外电线路的一侧。
（3）施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1kV以下时，最小垂直距离为6m；外电线路电压为1~35kV时，最小垂直距离为7m。
（4）起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附件吊装时，起重机的任何部位或被吊物的边缘在最大偏斜时与架空线路边线的最小安全距离应符合以下要求：外电线路电压为1kV以下时，最小水平与垂直距离为1.5m；外电线路电压为10kV以下时，最小垂直距离为3m，水平距离为2m；外电线路电压为35kV以下时，最小垂直距离为4m，水平距离为3.5m；外电线路电压为110kV以下时，最小垂直距离为5m，水平距离为4m；外电线路电压为220kV以下时，最小水平与垂直距离为6m；外电线路电压为330kV以下时，最小水平与垂直距离为7m；外电线路电压为500kV以下时，最小水平与垂直距离为8.5m；
（5）施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0.5m。
（6）对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网，并要悬挂醒目的警告标志牌。在架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员或专职安全人员负责监护。
（7）防护设施与外电线路之间的安全距离应符合下列要求：外电线路电压为10kV以下时，安全距离为1.7m；外电线路电压为35kV以下时，安全距离为2m；外电线路电压为110kV以下时，安全距离为2.5m；外电线路电压为220kV以下时，安全距离为4m；外电线路电压为330kV以下时，安全距离为5m；外电线路电压为500kV以下时，安全距离为6m。
（8）对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。
（9）电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。
（10）电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。
2.7、电工及用电人员必须符合以下要求：
（1）电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作。
（2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。
（3）各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定：
使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严紧设备带“缺陷”运转；
保管和维护所用设备，发现问题及时报告解决；
暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁；
移动电气设备时，必须经电工切断电源并做妥善处理后进行。
2.8、电气设备的使用与维护
（1）配电箱、开关箱应有名称、用途、分路标记及系统接线图。
（2）配电箱、开关箱箱门应配锁，并应由专业负责。
（3）配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。
（4）对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
（5）配电箱、开关箱必须按照下列顺序操作：
送电操作顺序为：总配电箱→二级配电箱→开关箱；
停电操作顺序为：开关箱分→配电箱→总配电箱。
但出现电气故障的紧急情况可除外。
（6）施工现场停止作业1小时以上时，应将动力开关箱断电上锁。
（7）配电箱、开关箱内不得放置任何杂物，并应保持清洁。
（8）配电箱、开关箱内不得随意挂接其他用电设备。
（9）配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时，严禁用不符合原规格的熔体代替。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正
