飞机场地下车库工程施工组织设计11.docx

目录
第一章 工程概况
1.1编制依据
1.2编制范围
1.3编制原则
1.4工程概况
1.4.1总体简介
1.4.2建筑概况
1.4.3结构概况
1.4.4专业设计概况
1.4.5本工程特点、重点、难点及对策
第二章 工程施工目标
2.1施工质量目标
2.2工期目标
2.3安全目标
2.4环境保护及文明施工目标
2.5服务目标
2.6工程回访目标
第三章 施工组织部署
3.1施工组织原则
3.2施工组织机构
3.3主要岗位职责及部门职责
3.4施工部署
3.5施工总流程
3.6划分施工段
3.7施工平面布置
3.7.1施工总平面布置依据
3.7.2平面管理总原则及管理责任
3.7.3施工现场平面布置图
第四章 施工准备
4.1技术准备
4.2劳动力及物资设备准备
4.3施工现场及管理准备
4.4主要原材料及构配件需用计划及进场时间
4.5施工现场临水设计
4.6施工现场临电设计
4.7现场CT形象布置
第五章 特殊工程施工技术方案及措施
5.1人工挖孔灌注桩施工方案
5.2无粘结预应力梁、空心板施工方案
5.3环氧树脂地坪施工方案
5.4脚手架施工方案

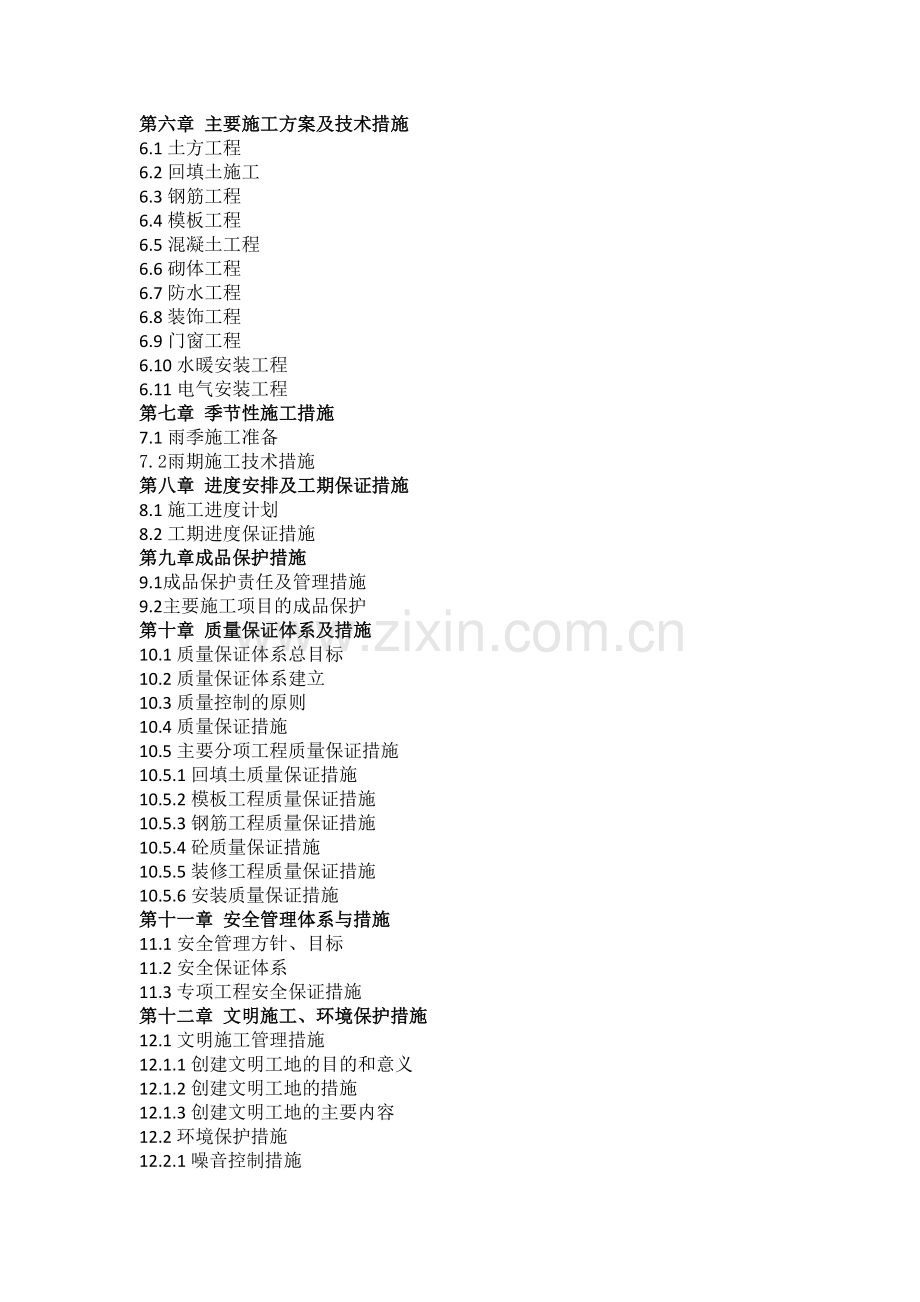

第六章 主要施工方案及技术措施
6.1土方工程
6.2回填土施工
6.3钢筋工程
6.4模板工程
6.5混凝土工程
6.6砌体工程
6.7防水工程
6.8装饰工程
6.9门窗工程
6.10水暖安装工程
6.11电气安装工程
第七章 季节性施工措施
7.1雨季施工准备
7.2雨期施工技术措施
第八章 进度安排及工期保证措施
8.1施工进度计划
8.2工期进度保证措施
第九章成品保护措施
9.1成品保护责任及管理措施
9.2主要施工项目的成品保护
第十章 质量保证体系及措施
10.1质量保证体系总目标
10.2质量保证体系建立
10.3质量控制的原则
10.4质量保证措施
10.5主要分项工程质量保证措施
10.5.1回填土质量保证措施
10.5.2模板工程质量保证措施
10.5.3钢筋工程质量保证措施
10.5.4砼质量保证措施
10.5.5装修工程质量保证措施
10.5.6安装质量保证措施
第十一章 安全管理体系与措施
11.1安全管理方针、目标
11.2安全保证体系
11.3专项工程安全保证措施
第十二章 文明施工、环境保护措施
12.1文明施工管理措施
12.1.1创建文明工地的目的和意义
12.1.2创建文明工地的措施
12.1.3创建文明工地的主要内容
12.2环境保护措施
12.2.1噪音控制措施
12.2.2扬尘及大气污染的控制措施
12.2.3水污染控制措施
12.2.4装饰工程环保措施
第十三章 分部分项工程的预防监控措施和应急预案
13.1现场危险性较大部位分项工程及施工现场易发生重大事故的部位
13.2应急准备和响应组织准备
13.3施工现场的应急处理设备和设施管理
13.4潜在危险源的应急准备和响应（事故）事件
第十五章 新技术、新材料、新工艺的应用
第十六章 降低造价措施
第十七章 附表

第一章 工程概况
1.1编制依据
1.1.1施工图纸
依据鄂尔多斯机场改扩建工程指挥部下发的鄂尔多斯机场改扩建工程停车楼工程施工图纸
1.1.2建设部颁发的现行图集、施工技术规范、验收标准规范及有关文件。
序号
图集、规范等名称
标准代号
1
工程做法
05J909
2
楼地面建筑构造（含2003年局部修改版）
01J~114
3
混凝土结构施工图平面整体表示方法制图规则和构造详图
03JG101-1
4
防雷与接地安装
D501-1~4
5
等电位联接安装
02D501-2
6
干式变压器安装
99D268
7
电缆敷设
D101-1~7
8
电缆防火阻燃设计与施工
06D105
9
建筑设备监控系统设计安装
03X201-2
10
建筑智能化系统集成设计图集
03X801-1
11
变配电所二次接线
D203-1~2
12
变形缝建筑构造（一）、（二）、（三）
04CJ01-1、2、3
13
外装修
06J505-1
14
建筑结构设计规范
GB50009-2001
15
混凝土结构设计规范
GB50010-2002
16
建筑抗震设计规范
GB50011-2001
17
建筑地基基础设计规范
GB50007-2002
18
高层建筑混凝土结构技术规程
JGJ3-2002
19
钢结构设计规范
GB50017-2003
20
钢结构工程施工质量验收规范
GB50205-2001
21
建筑给水排水设计规范
GB50015-2003
22
自动喷水灭火系统规范（2005年版）
GB50084-2001
23
固定消防炮灭火系统设计规范
GB50338-2003
24
采暖通风与空气调节设计规范
GB50019-2003
25
民用建筑电气设计规范
JGJ16-2008
26
电力工程电缆设计规范
GB50217-2007
27
建筑照明设计标准
GB50034-24
28
火灾自动报警系统施工及验收规范
GB50166-2007
29
建筑电气工程施工质量验收规范
GB50303-2002
30
屋面工程技术规范
GB50345-2004
31
05J102-1混凝土小型空心砌块墙体建筑构造
05J102-1
32
建筑给排水及采暖工程施工质量验收规范
GB50242-2002
33
建筑给水薄壁管不锈钢钢管管道工程技术规程
CECS153:2003
34
玻璃幕墙工程技术规范
JGJ102
35
建筑内部装修设计防火规范
GB50222
36
建筑地面设计规范
GB50037
37
无粘结预应力混凝土结构设计规程
JGJ/T92-93
38
建筑桩基技术规范
JGJ94-2008
39
虹吸式屋面雨水排水系统技术规范
CECS183:2005
1.2编制范围
依据鄂尔多斯机场改扩建工程停车楼工程，工程内容包括土建、建筑安装（给排水、暖通、强电及弱电等）工程。
1.3编制原则
1.3.1安全第一的原则
在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则确定施工方案。必须把安全措施落实到位、确保万无一失的前提下组织施工。
1.3.2优质高效的原则
加强领导，强化管理，优质高效。根据我们在施工组织设计明确承诺的质量目标，贯彻执行ISO9001质量体系标准，积极推广和使用“四新”技术，确保创优规划和质量目标的实现。施工中强化标准管理，加强内部核算管理，降低工程成本，提高经济效益。
1.3.3确保工期的原则
根据建设单位对本工程的工期要求，编制科学的、合理的、周密的施工方案，合理安排进度，实行网络控制，搞好工序衔接，实施进度监控，特别要抓住重点控制工程，确保实现工期目标，满足业主要求。
1.3.4科学配置的原则
根据工程的工程量大小及各项管理目标的要求，在施工组织上，施工要素实行科学配置，选派有施工经验的管理人员，组织专业化施工队伍，投入高效先进的设备，确保建设资金的周转使用，选用优质材料，确保人、财、物设备的科学合理配置。
1.3.5合理布局的原则
从合理利用临时占地、便于施工、搞好环保、实施文明施工等多角度出发，合理安排施工现场及临时设施布局。
1.4工程概况
1.4.1总体简介
鄂尔多斯机场改扩建工程停车楼工程位于鄂尔多斯机场扩建工程航站楼东北侧，阿大线公路西南侧，紧邻阿大线。
1.4.2建筑概况
停车楼为地上一层建筑，总建筑面积约32040㎡。停车楼为扇形建筑，由南至北层高为4.5m四周周边不做建筑围合。停车场分一层停车和屋面停车，总停车数量为1216辆。
1.4.3结构概况
本工程基础采用桩基础，桩径为1000mm。主体结构为钢筋混凝土框架结构。隔墙均为轻质隔墙(容重＜14KN/m)
1.4.4专业设计概况
1.4.4.1电力系统
本工程电力系统包括10KV/0.4KV变配电系统、低压配电系统、照明系统。、动力配电及控制系统及防雷接地系统。工程用电为从新航站楼引进两路10KV市政电路。
1.4.4.2给排水及消防工程
本工程包括给排水系统（生活系统、中水系统、生活污废水系统及雨水排水系统等）及消防给水管道系统（室外消火栓系统、固定消防炮灭火系统、自动喷水灭火系统、室内消火栓系统及灭火器等）。
1.4.4.3暖通工程
本工程采用供上回双管系统，热源为机场航站楼锅炉提供，供回水温度为130/80℃。
1.4.5本工程特点、重点、难点及对策
本工程为鄂尔多斯机场改扩建工程停车楼工程，其特点为造型独特，风格细腻，单体面积大等。重点为总体性能好，工程质量要求高等。难点为出现了许多新工艺。如人工挖孔灌注桩、清水混凝土、预应力梁及空心板、彩色混凝土等。因此，要通过精细管理和有效施工，确保向业主交付一个完美的工程是我建设单位所追求的主要目标。
对策：
1、把本工程例为公司重点工程，选派一流的项目经理及强有力的管理班子组织施工。
2、严格执行国家、行业、地方和企业标准，加强过程控制，运用先进的施工技术，抓好人、机、料、法、环等各个环节，创造精品工程；
3、认真处理好与业主、监理和设计的关系，加强与当地街道、政府部门的联系，为工程顺利施工和创优夺杯作好基础。
4、严格执行我公司质量、环境、职业安全健康三体系文件综合成综合管理体系程序文件，确保使本工程施工达到环保工程
5、本工程所出现的新工艺应按照国家标准的规程、规范进行施工，确保工程的质量、外观达到设计要求标准。具体的措施见主要施工方案措施。
第二章 工程施工目标
2.1施工质量目标
本工程的质量等级必须达到国标《建筑工程施工质量验收统一标准》（GB50300—2001）的合格标准。争创优良工程。
2.2工期目标
本工程确保总工期103日历天，即2010年7月20日开工，2010年10月31日前达到全部完工的标准。（合同范围内工作全部竣工，完成鄂尔多斯市各相关行政主管部门或机构要求的所有单项验收或竣工条件等标准）
2.3安全目标
我单位在施工管理过程中将以“以人为本，关爱生命健康，保护环境，营造绿色建筑；追求人居、社区和施工环境的不断改善”的环境和职业安全健康方针为宗旨，对工地实行花园式管理，杜绝重大伤亡及火灾、机械事故, 轻伤频率控制在3‰以下，确保做到鄂尔多斯市的安全文明工地。
2.4环境保护及文明施工目标
本工程将严格按照IS014000环境管理体系和OSHMS18000职业安全健康管理体系进行实施，严格按照国家、鄂尔多斯市关于施工现场环保和文明施工法律、法规等各项管理规定执行，加强施工组织和现场文明施工管理，力争将施工现场做成“花园式工地”并使该工程成为节能型、环保型建筑。
2.5服务目标
在本工程的各方面、各个阶段都遵守合同约定进行本工程的施工、竣工、交付并承担质量保修责任。施工过程中，积极协助项目管理人，提出合理化建议，科学地编制施工方案和作业计划，减少定额外消耗，为项目管理人最大限度节约投资。
2.6工程回访目标
我单位承诺对本工程质量终身负责，严格履行工程保修承诺，在工程竣工时与项目管理人签订《工程保修合同》，工程交工的同时，向项目管理人提交《工程使用手册》，对相关人员进行必要的交底。工程交付使用后，定期对工程进行回访，及时了解项目管理人对本工程的使用情况，虚心听取他们的意见和建议，做好保修服务工作。
第三章 施工组织部署
3.1施工组织的原则
我们施工的宗旨是为业主着想，为业主服务，降低成本，提高效益。精心组织、科学管理、精心施工，严格执行ISO9001质量标准,严格遵守国家颁布的现行规范、规程和相关规定，创出一流的施工质量，一流的文明安全工地。
运用科学的管理手段，在施工过程中对“人、机、料、法、环”进行策划组织、协调控制、管理实施，并对项目活动中的重要程序实行目标管理，确保本工程计划的各项经济技术指标的全面实现。
3.2施工组织机构
我单位已通过ISO9001—2008质量管理体系、GB/T28001-2001职业健康安全管理体系，和GB/T24000-2005环境管理体系 规范三位一体的认证，能够确保本项目质量体系、职业健康安全管理体系和环境管理体系持续、有效的运行。
我单位将本工程列为重点施工项目，项目经理选派承担过大型工程项目管理，具备丰富同类型工程施工管理经验的国家一级项目经理担任；项目总工选派具有较高技术业务素质和技术管理水平的工程师担任。项目经理部的其他组成人员均需经过大型工程项目的锻炼。并具备以下特点：
领导班子具有良好的团队意识，班子精炼，组成人员在年龄和结构上有较大的优势，精力充沛，年富力强。文化层次高、业务能力强，主要领导班子成员均具有大专以上学历，并具有高中级职称，各业务主管人员，均有多年工作经验。
现场项目组织机构设技术部、质安部、预算部、材料部、财务部、安保部及环保部等，安全岗位责任制和考核办法，层层落实，确保完成各项指示。项目部组织机构如下：

本工程项目部组织机构

项目经理：张鑫

项目副经理：高庆杰
总工程师：马飞

材料部杨建国
环保部王

明
安保部段煜东
财务部霍继红
预算部于丽霞
质安部张国庆
技术部马

飞

各工种施工班组

3.3主要岗位职责及部门职责
3.3.1项目经理岗位责任制
1、遵照国家施工规范标准，以及内蒙地区有关规定和制度，负责本工程总的组织和领导，并做好协调工作。
2、对本工程的质量、安全生产、劳动保护、经济效益、进度全面负责。
3、认真执行公司的质量、安全、工期、管理目标、确保质量、安全生产目标的实现。
4、负责组织和健全本工程质量保证体系，安全生产体系和防火体系。
5、坚持质量和安全第一，处理好质安与施工矛盾，领导开展质检评比活动，提倡文明施工，确保环境卫生达标，创建施工现场标准化管理。
6、服从接受上级主管部门对质量、安全、财务、卫生的监督检查和业务指导，负责落实整改事项，贯彻公司制定的各项管理制度和规定。
7、负责对本工地业务技术骨干的管理和使用，监督检查他们的工作治理和效率，组织对业务技术骨干和工人的培训和教育，不断提高队伍的思想觉悟、职业道德、安全意识、技术素质和管理水平。
8、负责经济分配，提倡集体研究，增强透明度，做到正确处理国家、集体、个人三者之间的利益，对职工分配贯彻“按劳取酬”的原则，并与质量、安全紧密挂钩，关心职工生活和劳动保护，做到不断改进职工生活和劳动条件。
9、负责领导并做好IS09002系列质量体系的工作
10、负责领导做好ISO14001/18001系列环境/安全体系做好贯彻实施工作。
3.3.2项目副经理岗位责任制
1、贯彻执行国家、鄂尔多斯市及公司的经济法律、法规和规章，贯彻执行本合同管理办法。
2、主持项目部各类经济合同的起草工作。
3、负责项目部分包队伍的选用及劳务合同的起草工作。
4、负责项目部的合同管理工作。
5、工程竣工后，对合同管理情况进行总体评估，认真总结经验教训，为企业改进合约、成本管理积累资料。
6、积极配合生产管理科室的各项职能工作，按要求定期向生产管理处上报统计材料、汇报各类合同履行情况。
3.3.3总工程师岗位责任制
1、根据项目部创优指标,负责制定具体的创优措施和实施计划.
2、遵照国家颁发的规范、标准、规定，以及设计要求，结合工地现场和实际条件，负责编制单位工程的施工组织设计（施工方案），经审批后，贯彻实施。
3、对工程的质量、安全生产、劳动保护、工期等负有技术责任。
4、负责组织各主要工种熟悉图纸，统一归纳问题，做好图纸会审前的准备工作，以及会审纪要的整理签认工作。
5、在整个施工过程中，负责贯彻各项专业技术标准，严格执行施工验收规范和质量检验评定标准以及有关规定。
6、负责单位工程，分部分项工程的技术交底和安全生产技术交底，负责对采用的新技术、新材料、新工艺应用的技术攻关和技术交底及安全技术教育，组织职工开展技术操作竞赛活动。
7、负责对工程材料、构件等的数量、规格、型号、质量方面的检查和检验工作，以及砼、砂浆等的试配工作。
8、负责单位工程的测量定位，找平、放线工作，负责技术复核，组织隐蔽工程验收，分部分项质量内评。负责整理和向资料员提供施工技术资料、施工总结及竣工图。
9、参加质量检查活动和技术会议，以及各阶段工程验收工作，负责处理质量事故，对重大质量事故做到及时上报，协同有关部门及时处理。
10、协助做好ISO9002系列质量体系的有关工作。
11、协助做好IS014001/18001系列环境/安全体系贯标的有关工作。
3.3.4质安部岗位责任制
3.3.4.1质检部岗位责任制
1、严格遵照国家和内蒙地区颁发的施工规范、工程质量检验评定标准和有关规定。履行工程质量监督职责，负责制定和执行工程质量检查计划。
2、负责对进场材料、构件、成品、半成品、设备、器材以及现场制作的砼、砂浆、预制和加工构件等的质量监督（包括对质保试验资料）和验证工作，对劣质产品有权让材料员退换。
3、负责对分部分项工程的内部检测和等级评定，对不合格项目有权令其返工，直至合格，才能准许转入下一道工序，做到层层把好质量关。
4、负责对班组、个人所完成项目的质量验收工作。
5、负责对职工进行质量控制和职业道德教育。深入现场，及时反映质量动态，找出原因，提出改进质量的措施，参加质量事故的处理。
6、参加上级组织的质量检查活动，接受上级指导和批评，负责监督整改事项的实施，参加隐蔽工程的验收、中间验收、竣工验收，负责整理和向资料员提供质量检验评定资料。并对现场文明施工的有关规定进行落实检查。
7、协助做好ISO9002系列质量体系的执行贯彻工作。
8、协助做好IS014001/18001系列环境/安全体系，做好贯彻实施工作。
3.3.4.2安全部岗位责任制
1、.严格遵照国家安全生产方针、政策、法规、标准，以及劳动保护规定办事；按照建设部及内蒙古有关标准、规定做好现场及资料工作。
2、对本工地安全生产有监督保障责任，并以身作则，模范遵守有关安全生产的制度和规定。
3、负责对职工进行定期和不定期安全教育，做好公司、工地、班组（或工种）三级教育，记录和登记签证工作。
4、参加审查施工组织设计（施工方案）中有关安全生产的部分，并提出改进意见。
5、对不具备安全生产的设备、设施，有权责令停止使用。
6、每天检查施工现场的安全生产情况，指出和帮助解决事故隐患，及时反映安全生产动态，提出改进措施。负责向资料员提供安全资料。
7、对违章指挥、违章操作以及不遵守安全管理制度和规定的班组、职工，有权责令其改正或停工整改，对屡教不改或造成直接经济损失的处以罚款。
8、对项目中安全方面存在的问题及状况及时或定期向项目经理汇报。
9、负责对公司、项目部安全管理和场容场貌管理制度的逐项落实、实施。
10、协助做好IS014001/18001系列环境/安全体系，做好贯彻实施工作。
3.3.5技术部岗位职责
3.3.5.1技术总工岗位职责
1、严格遵守国家和内蒙古颁发的规范、标准、规定以及设计要求，结合本工地的实际情况，参与编制单位工程的施工组织设计（施工方案），经审批后，贯彻实施。
2、对负责施工的工程质量、安全生产、劳动保护、工期等负有直接责任。
3、负责组织各工种熟悉图纸，归纳问题，做好图纸会审前的准备工作。
4、在整个施工过程中，负责贯彻各项专业技术标准。严格执行施工规范和质量检验评定标准、以及有关规定。
5、负责安排各班组的具体施工任务，负责对班组进行技术交底及安全技术教育，尤其是采用新技术、新材料、新工艺等，组织开展职工技术操作竞赛活动。
6、负责对工程材料、构件等的规格、型号、质量方面的检查和验收工作，以及砼、砂浆等的试配工作。
7、参与单位工程的测量定位、找平放线工作，参与隐蔽工程验收，分部分项质量评定，向资料员提供施工技术资料，施工总结及竣工图。
8、参加质量检查活动和技术会议，以及各阶段工程验收工作，参与处理质量事件，对重大质量事故做到及时上报，协同有关部门及时处理。
9、协助做好ISO9002系列质量体系的执行贯彻工作。
10、协助做好IS014001/18001系列环境/安全体系做好贯彻实施工作。
3.3.5.2资料员岗位责任制
1、认真执行安全生产的规章制度和防火规定。
2、根据施工组织设计和材料预算制度实施采购计划,确保工程进度。
3、熟悉图纸，对建筑材料做到心中有数，进料应和进度同步跟上。
4、对所购材料、构件、设备的质量、规格、型号必须符合设计要求。由于采购、保管原因而影响工程质量或造成质安事故，应承担经济、法律责任，负责向资料员提供材料质保资料。
5、负责建立材料管理制度，做到分类保管，对易燃易爆物品专地隔离存放，严格进出料管理，建立材料帐册。
6、负责组织仓库值勤，设置防火防盗设施，标止在仓库内吸烟、聚会娱乐。7、负责按规定及时采购发放劳保用品。
8、施工用材料工具签发领料单，凭单发料，由领料人签认，材料拿出工地必须经项目经理签发。
3.3.6材料部岗位责任制
1、认真执行安全生产的规章制度和防火规定。
2、根据施工组织设计和材料预算制度实施采购计划,确保工程进度。
3、熟悉图纸，对建筑材料做到心中有数，进料应和进度同步跟上。
4、对所购材料、构件、设备的质量、规格、型号必须符合设计要求。由于采购、保管原因而影响工程质量或造成质安事故，应承担经济、法律责任。负责向资料员提供材料质保资料。
5、负责建立材料管理制度，做到分类保管，对易燃易爆物品专地隔离存放，严格进出料管理，建立材料帐册。
6、负责组织仓库值勤，设置防火防盗设施，标止在仓库内吸烟、聚会娱乐。
7、负责按规定及时采购发放劳保用品。
8、施工用材料工具签发领料单，凭单发料，由领料人签认，材料拿出工地必须经项目经理签发。
3.3.7预算部岗位责任制
1、熟练掌握北京市建筑工程和安装工程的预算定额和有关预决算编制的规定，掌握材料价格，市场动态，熟悉国家和内蒙古有关统计法、编造报表制度及本公司规定。
2、工程的生产计划，成本核算，提供控制依据的责任。
3、负责向材料员提供预算和施工图预算，做好材料分析。给有关部门和财务核算员提供有关数据。
4、及时编制施工预算和施工图预算，做好材料分析。给有关部门和财务核算员提供有关数据。
5、负责核实每月完成的工程量，编制月度工程决算。
6、按上级规定的统计项目指标，计算方法，统计范围，报送日期等要求，及时报送有关单位审核。
7、经常深入现场，熟悉工程施工情况，掌握及收集各种变更资料，及时做好工程决算的有关工作。
8、及时向有关人员提供月度完成产值，劳动生产率等信息。
3.3.7财务部岗位责任制
1、熟悉掌握内蒙古有关财会方面的规定，严格财会制度。
2、认真协助项目经理做好财务核算工作。
3、及时上报有关表册和发放工资，并做好资金的保存工作。
4、对有关表册及财务核算，要认真仔细，不出差错。
5、对工资的发放及支票的领用，要严格做好有关手续，如手续不齐，不予发放。
6、接受有关部门对财务的检查，及时改进存在问题。
7、每次支票回单上交公司前，必须与仓库收料员核对进货情况，审查进货。
3.4施工部署
1、现场地理位置较好，交通便利，拟在施工区的东北侧建设工程指挥部。在西南侧建设施工生活区。在正北侧设进出车辆出入口。
2、围墙利用彩钢板进行围挡。（如有原围墙时，利用原有围墙进行加固封闭处理）。围墙外观要美观，要满足企业形象标准要求。
3、现场主要路面全部硬化。主路宽4-6m，路边设排水管沟，现场排水统一设计，污水经二次沉淀后统一排入污水管网，生活污水设隔油池，达标后排放。
4、各种材料加工布置在现场，各种材料按进度有计划进场。施工阶段利用西侧的空地，材料运输选择汽车吊吊运。
5、工程总体上按先地下后地上、先结构后装修的顺序进行。二次结构随主体结构验收及时跟进，地下室结构施工完成后，及时进行室内土方回填和外墙防水、基槽回填土施。
6、机电工程在结构施工时做好预留预埋，管道设备安装等工序视土建施工适时插入。
7、组织流水施工和部分交叉作业，控制人机料投入规模，地下基础和主体结构尽早验收，为二次结构尽早施工创造条件。
8、整个施工要经历一个雨期，施工时充分把握好季节施工的特点，做好前期准备工作，详见雨季施工专项方案。
9、按计划提前做好各种材料的采购、专业项目的分包、及门窗的订货等工作。
10、主要施工方法选择：
1）桩基成孔：桩基成孔采用人工挖空成孔方法进行施工。
2）钢筋连接：地下桩基础钢筋采用人工绑扎连接；基础梁及框架梁、柱主筋采用滚扎直螺纹连接，其余钢筋采用手工焊接或搭接。
3）模板体系：地下基础柱的模板采用大型定型组合钢模板。地下基础梁及框架结构柱、梁、板的模板均采用胶合板。
4）砼工程：砼全部采用商品砼，地泵泵送浇筑（汽车泵和塔吊作配合）。
11、施工临时用水应在各个用水点设接水口。室外消火栓按不大于50m间距设置，室内消防按施工段划分，引消防立管至楼层，设消火栓和灭火器；施工用电从西南侧引一路电源，用电缆埋地引入，现场设两个配电室。
3.5 施工总流程
施工总流程图
施工准备

平整场地

土方开挖

桩基施工

承台及基础梁施工

房心土回填

框架柱施工

框架梁、板施工
专业预留预埋

雨篷钢结构工程
二次结构及初装
地面工程
屋面工程

·
外装修工程
内装修工程
门窗工程
安装工程

室外工程

清理收尾

竣工报验

3.6 施工段划分
本工程建筑面积较大，后浇带的留置较多，依据后浇带及结构缝的位置，划分施工段
基础施工段的划分表（依据后浇带的位置）

施工段
起点后浇带所属轴线
终点后浇带所属轴线
一
西坡道
—
二
—
—
三
—
—
四
—
11t — 12t
五
11t — 12t
14t — 15t
六
14t — 15t
16t — 17t
七
16t — 17t
19t — 20t
八
19t — 20t
22t — 23t
九
22t — 23t
25t — 26t
十
25t — 26t
28t — 29t
十一
28t — 29t
东坡道

主体施工段的划分（依据后浇带及结构缝的位置）
施工段
起点轴线
终点轴线
一
西坡道
— （所属后浇带）
二
— （所属后浇带）
11t（结构缝）
三
11t（结构缝）
15t — 16t（所属后浇带）
四
15t — 16t（所属后浇带）
20t（结构缝）
五
20t（结构缝）
24t — 25t（所属后浇带）
六
24t — 25t（所属后浇带）
东坡道

3.7现场平面布置
3.7.1施工总平面布置依据
1、总平面图、基础平面图、各层平面图及立面图。
2、施工部署和主要施工方案。
3、总进度计划及资源需用量计划。
4、 施工现场安全防火标准。
5、招标文件。

3.7.2平面管理总原则及管理责任
l、平面管理原则
根据施工总平面设计及各阶段施工特点进行布置，以充分保障阶段性施工为重点，保证施工进度计划的顺利实施为目的。在工程施工前，制定详细的大型设备使用、进退场计划，主材及周转材料的生产、加工、贮存、运输计划，各施工专业队伍进退场调整计划，并制订出上述计划的具体实施方案、具体措施。对施工总平面, 项目经理部进行统一策划，做到布置合理、管理有序。根据本工程的特点，本工程现场平面布置分为三大部分，即作业区、办公区与生活区，作业区主要布置钢筋加工区、木工区、周转材料堆放区、砂浆揽拌区（装修阶段），办公区设1层轻型钢架彩钢板活动房，生活区设2层轻型钢架彩钢板活动房。具体布置见平面图。（附表五）

2、管理职责
由项目副经理负责现场布置。现场严格按平面布置图分区布置，根据工程进度及施工需要，进行协调和调度，总平面管理的日常工作由工程部负责，施工现场划分责任区，明确分工，定期检查考核，做到管理有序。

3、材料存放及管理
本工程钢筋、模板、钢结构构件、砂、石、设备安装用管材等露天堆放，设备安装用小型配件、电焊条等入库堆放，水泥存放在水泥库内。
1）钢筋、模板堆场
本工程所用钢筋均在现场进行加工。模板在隔音防尘棚内进行加工，模板堆放在中间场地。
2）其他周转材料堆场包括脚手架、设备安装材料堆场, 根据现场实际, 在建筑物中间场地灵活布置。按计划依次进场, 分类型码放整齐,根据需要发放使用。
3 ）装修材料堆场
装修材料堆放在场地内。根据材料特性采取相应的遮盖和保护措施。贵重及易损材料在建筑物内设专用库房进行临时存放。
3.7.3施工现场平面布置图
3.7.3.1施工现场总平面图（附图五）
3.7.3.2施工现场办公区平面图（附图五—1）
3.7.3.3施工现场生活区平面图（附图五—2）
3.7.3.4临时用地表（附表六）
第四章 施工准备
4.1技术准备
4.1.1施工测量准备
1、进入现场的测量器具合格性审定；与业主办理交接桩手续；检核规划设计院定位桩、红线桩和水准点；对测量人员进行技术交底。
2、对照总图进行现场勘察，了解待建工程与相邻建筑物的关系，根据施工图纸和各工程结构特征确定平面控制网和高程控制的形式。
3、编制测量控制方案。建立测量数据库。
4、配备持证上岗的测量人员和验线人员，并对其进行技术交底。
4.1.2平面控制网的测设
4.1.2.1平面控制网布设原则
1、平面控制遵循先整体、后局部，高精度控制低精度的原则。
2、布设平面控制网根据建筑设计总平面图和施工总平面布置图。
3、控制点要选在拘束度大、安全、易保护的位置，通视条件良好，分布均匀。
4、桩位必须用砼保护，需要时用钢管进行围护，作好标记。
4.1.2.2轴线控制桩的测设
由控制网中控制桩点引出本工程中所需轴线控制桩的定位。并加以保护。必要时用钢管进行围护，并做好标记，避免出现误差。
4.1.2.3平面控制测量
1、独立桩基的平面测量
在独立桩基的平面测量施工时采用经纬仪和全站仪配合定位，在轴线控制桩上架设全站仪并后视其他控制桩，进行独立桩基逐个定位。
2、主体结构平面测量
在主体结构平面测量时采用经纬仪和全站仪配合定位，在轴线控制桩上架设经纬仪并后视其他控制桩，进行框架柱及梁板的定位。用全站仪进行校对。
4.1.2.4高程控制网的测设。
1、在场区内需埋设半永久性水准控制点建立高程控制网。根据业主提供的水准基点，采用精密水准仪测设一条附合水准路线，测出场区水准控制点高程，组成本工程施工的高程控制网
2、高程控制网内至少设置10个临时水准点，并进行水准点的复核。待复核校正合格后用于本工程施工。
3、竖向传递高程时，首先采用水准仪将标高基准线引测到便于向上传递处，然后用检定合格的钢尺向上竖直量测，测设高程控制点。钢尺量测时须加温差、拉力、尺长改正。
4.1.2.5变形监测
1、根据设计图纸要求，掌握工程沉降变形情况，及时了解工程施工对结构变形的影响，预防结构可能出现的变异，需进行沉降监测，作为施工技术参考。
2、沉降观测基准点采用施工测量所埋设的高程水准点。
3、沉降观测点应布设在变形明显而又有代表性的部位。其位置在基础开挖时结合现场基础开挖情况，请甲方、监理、施工与设计部门共同决定。
4、观测技术要求
1）沉降观测按《国家一、二等水准测量规范》规定的二等水准测量要求进行。观测过程中应遵循观测仪器、观测路线、观测方法、观测环境、观测人员五固定的原则。沉降点埋设完毕进行首次观测时必须进行联测，以保证沉降数据的衔接和完整。
2）观测仪器选用精密水准仪与其配套因瓦尺进行观测。测站观测顺序:往测：奇数站为后—前—前—后；偶数站为前—后—后—前。返测：奇数站为前—后—后—前；偶数站为后—前—前—后。
3）沉降观测点埋设完毕并稳定后，连续观测两次，取其平均值作为沉降观测点的初始值；并形成技术资料如：作业说明、沉降观测记录及平面布置图等。
4）观测过程中，每观测一次，作一次沉降观测记录。
5）观测作业累计三个月，作沉降观测技术分析，并有荷载、时间、沉降量曲线图等资料作说明。
6）沉降观测工作完成（作业终止）后，对形成的沉降观测资料进行整理。
4.2劳动力及设备准备
4.2.1劳动力计划
1、组织施工力量，做好施工队伍的安排及其分工，以充分提高工时利用率。关键工种均接受过岗位培训，并持有上岗证书。所用操作人员施工前应接受各分项工程的施工技术交底，并接受过质量、安全、文明施工的教育。
2、结合本工程施工量及施工进度计划，本工程不同施工阶段劳动力配置计划应详见劳动力计划表（详见附表三）。
4.2.2施工设备计划
为保证施工的正常进行，满足施工的正常需要，结合本公司的实际情况，拟采用如下机械设备。详见拟投入本标段的主要施工设备表（附表一）。
4.2.3试验和检测仪器计划
详见拟配备本标段的试验和检测仪器设备表（附表二）。
4.3施工现场及管理准备
1、做施工总平面布置（土建、水、电）并报有关部门审批。按现场平面布置要求，做好施工三类用房的施工，做好水、电、消防器材的布置和安装，
2、做好场区施工道路的路面硬化工作。
3、抓紧与地方政府各有关部门接洽，疏通关系，办理开工前各项手续，保证施工顺利进行。
4、完成合同签约，组织有关人员熟悉合同内容，按合同条款要求组织实施。
4.4主要原材料及构配件需用计划及进场时间
物资名称
单位
数量
进场日期
备注
砼
m³
13336
2010.08.05
分批
多层胶合板
㎡
27200
2010.08.15

木方
m³
1632
2010.08.15

钢管
t
350
2010.08.15

预埋钢板
t
19
2010.08.25

预应力钢绞线
t
495
2010.08.25

轻质LRM板
㎡
31000
2010.08.25

混凝土砌块
m³
1526
2010.09.18

水泥
t
2100
2010.09.25

砂
m³
6400
2010.09.25

金属护栏
m
800
2010.10.01

面砖
㎡
160
2010.10.05

地砖
㎡
350
2010.10.05

石膏板
㎡
180
2010.10.10

花岗岩
㎡
1200
2010.10.01

路缘石
m
800
2010.10.01

断桥铝窗
套
29
2010.10.05

木质门
套
25
2010.10.05

钢制门
套
26
2010.10.05

T型轻钢龙骨吊顶
㎡
150
2010.10.10

钢筋笼钢材
t
346
2010.08.05

钢材
t
2860
2010.08.10
