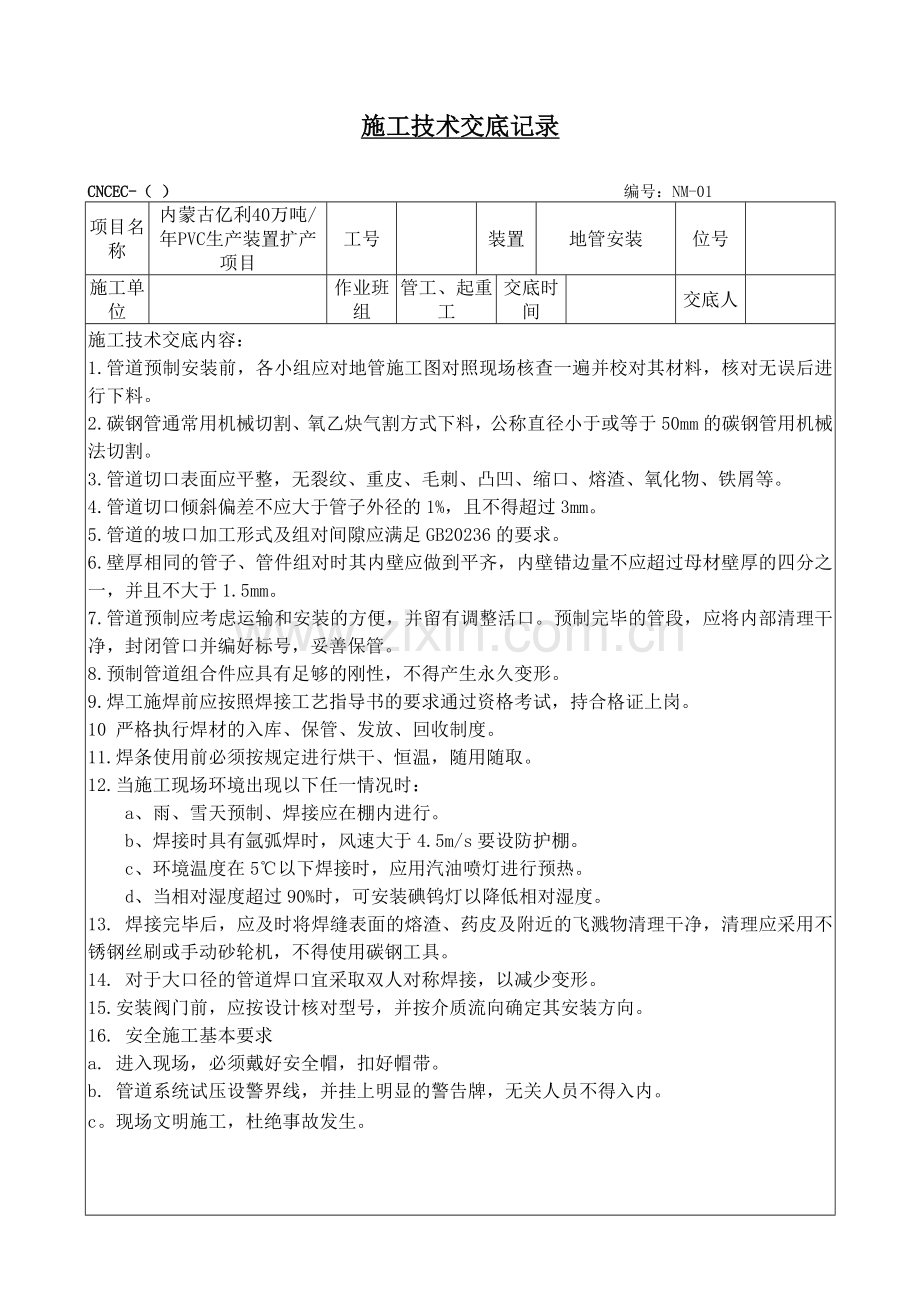

施工技术交底记录
CNCEC-（ ） 编号：NM-01
项目名称
内蒙古亿利40万吨/年PVC生产装置扩产项目
工号

装置
地管安装
位号

施工单位

作业班组
管工、起重工
交底时间

交底人

施工技术交底内容：
1.管道预制安装前，各小组应对地管施工图对照现场核查一遍并校对其材料，核对无误后进行下料。
2.碳钢管通常用机械切割、氧乙炔气割方式下料，公称直径小于或等于50mm的碳钢管用机械法切割。
3.管道切口表面应平整，无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等。
4.管道切口倾斜偏差不应大于管子外径的1%，且不得超过3mm。
5.管道的坡口加工形式及组对间隙应满足GB20236的要求。
6.壁厚相同的管子、管件组对时其内壁应做到平齐，内壁错边量不应超过母材壁厚的四分之一，并且不大于1.5mm。
7.管道预制应考虑运输和安装的方便，并留有调整活口。预制完毕的管段，应将内部清理干净，封闭管口并编好标号，妥善保管。
8.预制管道组合件应具有足够的刚性，不得产生永久变形。
9.焊工施焊前应按照焊接工艺指导书的要求通过资格考试，持合格证上岗。
10 严格执行焊材的入库、保管、发放、回收制度。
11.焊条使用前必须按规定进行烘干、恒温，随用随取。
12.当施工现场环境出现以下任一情况时：
a、雨、雪天预制、焊接应在棚内进行。
b、焊接时具有氩弧焊时，风速大于4.5m/s要设防护棚。
c、环境温度在5℃以下焊接时，应用汽油喷灯进行预热。
d、当相对湿度超过90%时，可安装碘钨灯以降低相对湿度。
13. 焊接完毕后，应及时将焊缝表面的熔渣、药皮及附近的飞溅物清理干净，清理应采用不锈钢丝刷或手动砂轮机，不得使用碳钢工具。
14. 对于大口径的管道焊口宜采取双人对称焊接，以减少变形。
15.安装阀门前，应按设计核对型号，并按介质流向确定其安装方向。
16. 安全施工基本要求
a. 进入现场，必须戴好安全帽，扣好帽带。
b. 管道系统试压设警界线，并挂上明显的警告牌，无关人员不得入内。
c。现场文明施工，杜绝事故发生。

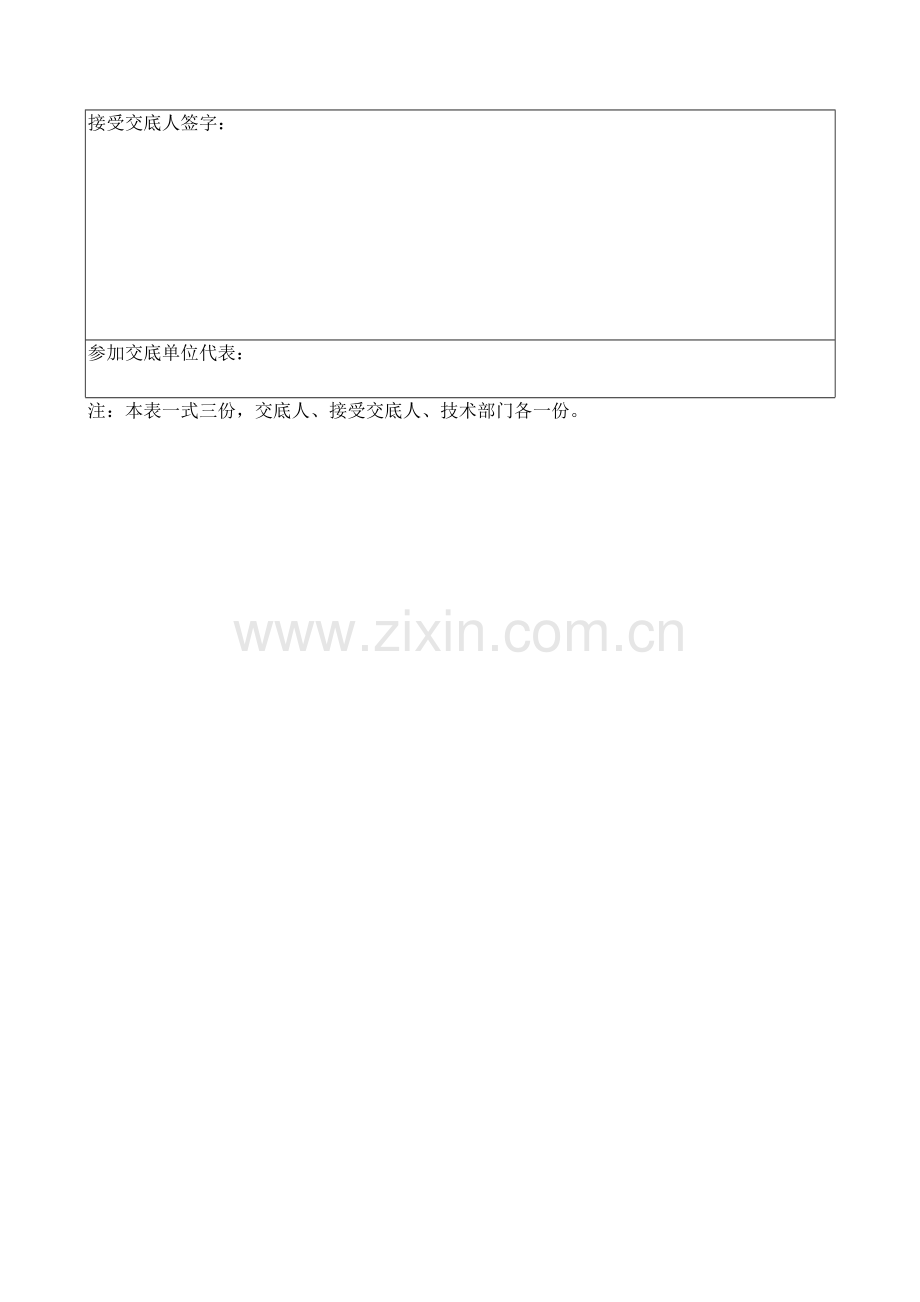

接受交底人签字：
参加交底单位代表：
注：本表一式三份，交底人、接受交底人、技术部门各一份。
