汽油泵及控制电路.ppt

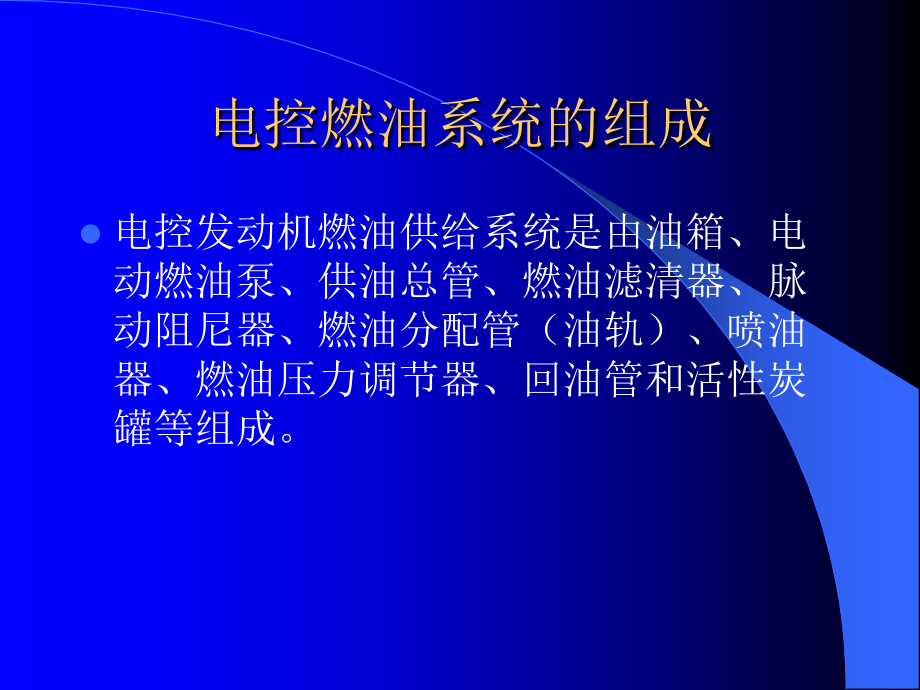

单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,欢迎来到交专,电控发动机燃油供给系统,1,、燃油泵及控制电路,讲解人：黄宜坤,电控燃油系统的组成,电控发动机燃油供给系统是由油箱、电动燃油泵、供油总管、燃油滤清器、脉动阻尼器、燃油分配管（油轨）、喷油器、燃油压力调节器、回油管和活性炭罐等组成。,常见供油系统的组成,常见燃油系统供给过程图,“,半回油式”供油系统,两种回油方案的比较,完全无回油管系统,电动燃油泵的作用和分类,电动燃油泵基本功用是连续不断地把燃油从汽油箱吸出供给燃油系统规定压力的汽油,根据其结构不同，可分为滚柱泵、齿轮泵、涡轮泵和侧槽泵等型式。,根据其位置不同，可分为油箱内置和油箱外置式。,燃油泵内部结构图,油泵在不同压力下的工作状态,燃油泵的控制策略,发动机不运转时，接通点火开关油泵不运转或运转,2-3,秒，然后停止运转，确保燃油供给系统的安全,有些车辆的燃油泵转速随发动机工况的变化而变化,发动机运转时，燃油泵正常工作,有些车发动机,ECU,检测到气囊展开时，油泵停止运转,1,、油泵开关控制的油泵电路,1,、油泵开关控制的油泵电路（启动前）,1,、油泵开关控制的油泵电路（启动时）,1,、油泵开关控制的油泵电路（运转）,1,、油泵开关控制的油泵电路（停机后）,2,、发动机,ECU,控制油泵继电器电路,3,燃油泵,ECU,控制的燃油泵电路,3,燃油泵,ECU,控制的燃油泵电路,4,、燃油泵继电器控制的油泵电路,4,、燃油泵继电器控制的油泵电路（启动前）,4,、燃油泵继电器控制的油电路（启动）,4,、燃油泵继电器控制的油泵电路（运转）,4,、燃油泵继电器控制的油泵电路（运转）,回顾以上介绍的几种控制方式,1,、油泵开关控制方式,2,、发动机,ECU,控制方式,3,、油泵,ECU,控制方式（可调速,),4,、发动机,ECU,控制（可调速）,感谢收看,请多多指教，谢谢,！,
