公路工程机电设备检测注意细则.doc

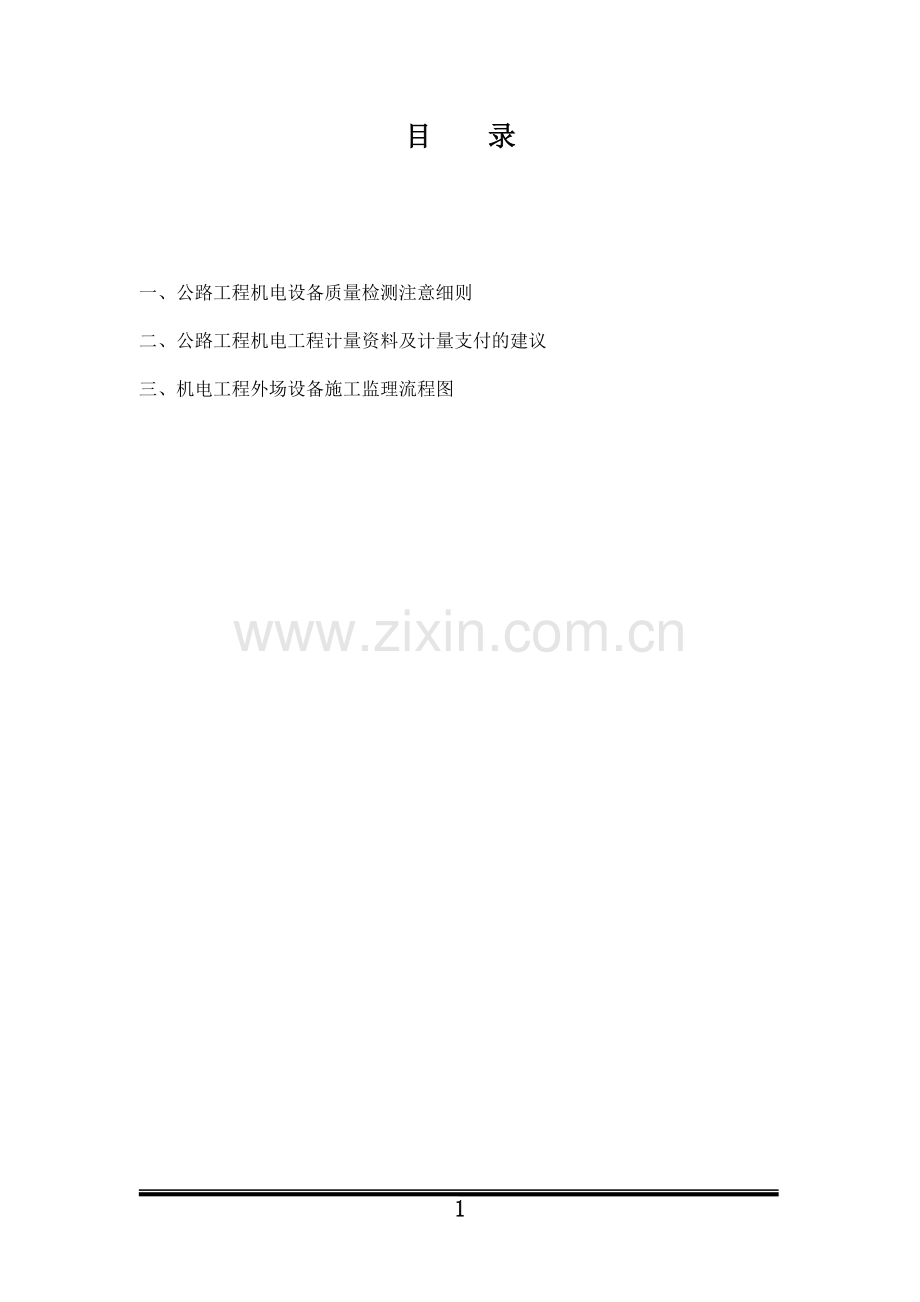

目 录

一、 公路工程机电设备质量检测注意细则

二、 公路工程机电工程计量资料及计量支付的建议

三、机电工程外场设备施工监理流程图
2

公路工程机电设备质量检测注意细则

机电工程分项工程检查频率：施工单位为100%；工程监理单位不低于30％，当项目测点数少于3个时，全部检查。
机电工程分项工程各项实测检查项目的权值均为1。
机电设备质量控制分如下四个步骤：
一、 设备材料进场要求
1、设备材料进场承包人需填写进场设备/材料验收单报验单 暂设A表，见附表
要求：:
1）、设备包装密封、完好。
2） 、设备外观无划伤、碰撞损伤等缺陷。
3）、材料品牌、规格符合合同、设计要求。
4）、主要技术指标符合合同、设计要求。
5）、生产厂家符合规定要求。
6）、出厂合格证及其他质检证明有、装箱单有，附件齐全。
7）、针对电缆、光缆等设备还需做进场盘测数据是否达标，见附表。
二、 设备安装、调试工程检查要求
1、 设备检测项目基本要求：
1） 设备及其配件的数量、型号规格符合要求；
2） 设备的安装位置正确，机箱外部完整，门锁开闭灵活；
3） 设备安装尺寸符合设计要求，线槽顺直、均匀，封填后平整，引线过缘石处理得当；
4） 电源、通信线路按规范要求连接到位，检测器处于正常工作状态；
5） 隐蔽工程验收记录、分项工程自检和设备调试记录、有效的设备检验合格报告或证书等资料齐全；
6） 设备机房应整洁、通风、照明良好。
7） 要求系统中心的防雷、水暖、供电、空调通风、照明等辅助设施调试完毕并通过专业的验收。
8） 交换设备、辅助设备、控制台及各种电路板的数量、型号及安装位置符合要求。
9） 要求敷设的裸露的电源线、信号线按设计要求进行保护处理。
10） 设备配线路由和位置正确、布放正确、符合施工工艺要求，要求布线整齐、美观、绑扎牢固，接线端头焊（压）结牢固、平滑；编号标识清楚，预留长度适当。
11） 设备抗震加固措施符合设计要求。
2、外观鉴定要求：
1、机箱安装牢固、端正。
2、机箱表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。
3、基础混凝土表面应刮平，无损边、无掉角；联结地脚及螺栓规格符合设计要求，防腐措施得当，裸露金属基本无锈蚀；金属机箱与接地连接可靠，接地极引出线无锈蚀。
4、机箱的出线管与箱体连接密封良好，箱体内无积水、尘土、霉变。
5、机箱内电力线、信号线、元器件等布线平直、整齐、固定可靠，标识正确、清楚，插头牢固。
实测项目：
要求：
工作接地：≤4Ω 、安全接地：≤4Ω 、防雷接地：≤10Ω、联合接地≤1Ω
实测项目见附表C-JDXX

公路工程机电工程计量资料及计量支付的建议

交通部关于发布《公路工程国内招标文件范本》（２００３年版）主要是针对土建工程实施的是参照包括国际上通称的“红皮书”(《土木工程施工合同条件》，而机电工程是按照国际工程FIDIC条款“黄皮书”(《电气和机械工程合同条件》)交钥匙工程条款实施的，因此有些差异。因此我在贵州监理工作中积累了一些心得，供领导们参考；
1、 因为机电工程合同金额中设备费用占75－85％，因此在动员预付款建议由10％提高到15％左右更合理，贵州工程因多方面原因，工期一般都超过合同工期。
2、 按照机电通用合同中承包合同支付分四个阶段；
A、 材料进场经现场监理检查合格支付材料款的75％，材料进场可支付2－3次。
B、 机电设备安装调试通过检查验收，在签署完工证书（建议对机电项目在A表中增加完工证书）后，支付分设备安装服务费的75％。
C、 在签发设备完工证书后，按照合同要求经过3个月试运期设备运行正常，经质检部们检测通过后，开交工会议下发交工证书，支付合同金额的10％，保留预留5％作为保证金。
D、 对于A阶段材料支付，涉及A表资料有A-01施 工 放 样 报 验 单、A-02工程分项开工申请批复单，建议在支付表项中增加A表（设备/材料验收单报验单）为材料进场检查原始资料，支付B表中含（B-01、B-02、B-03、B-04要注明是材料款、B-07指设备材料进场不是材料预付款这点同土建有所区别、B-09、B-10、B-11、B-13），需要说明的一点这里质量检查已包含在A表（设备/材料验收单报验单），不适合增加其他检查表格，建议这里面不增加中间交工证书，这只是材料进场费用。
3、 在支付B阶段完工支付，涉及A表资料有A-19检 验 申 请 批 复 令、中间交工证书A-09、完工证书以往土建表格没有包含建议增加、设备/材料验收单报验单，支付B表中含（B-01、B-02、B-03、B-04要注明是材料款、B-07指设备材料进场不是材料预付款这点同土建有所区别、B-09、B-10、B-11、B-13等），机电设备现场检验表为C－JDXX。
4、 在支付C阶段交工支付，涉及A表资料有交工证书A-14，支付B表中含（B-01、B-02、B-03、B-04要注明是材料款、B-07指设备材料进场不是材料预付款这点同土建有所区别、B-09、B-10、B-11、B-13、涉及变更支付B表等、），检测部门提交的检测数据和报告，建议不在重复提交机电设备现场检验表为C－JDXX的内容，建议增加适合包含机电j表J-01分项工程质量检验评定表、J-02分部工程质量检验评定表。

机电工程设备、材料控制监理流程图
附：
1． 设备、材料生产厂家资料，如生产许可证、产品检验报告、入网证、产品出厂检测报告、技术手册等
2． 设备装箱单
3． 设备检测措施及安装、存储计划
分项工程设备材料申请报验工程承包人 填：A-01
建立设备材料台帐填：
检表B-11
鉴定设备材料合格单
监督检查设备材料入库存储填：
检表 B-07
常规抽查和测试填：
检表C－JD 如光电缆盘测
填写设备材料的送检试验单
设备材料的开箱检查填：
A表 设备/材料验收单报验单
设备材料更换、整改，至合格为止
补充完 善
检查设备材料技术资料及附件 驻监办
不同意

同意

不合格

合格

自检

送检

不合格

合格

6

机电工程外场设备施工监理流程图
附：
1． 施工计划、施工工艺
2． 施工组织、自检计划、自检方法
3． 测量放样、配合比试验
4． 材料设备人员的组织
5． 施工材料及产品构件质量证明资料
分项工程开工申请报验告工程承包人 填：A－02
混凝土施工检查、试件制取备检 检表E-XX
承包人质量自检申请中间交工
机箱、设备安装及线缆连接
基础开挖及线槽切割填：
检表T-06
返工整改至合格为止
基础及线槽放样定位填：
检表A-01对照设计图纸
监理对设备质量、数量验收审查中间交工证书
补充完 善
分项工程完工验收
线圈敷设及电感量、阻抗测量填：检表JD-XX
返工整改至合格为止
签认中间交工证书
监表 A-09
复
复核审批开工报告

不同意

不合格

不合格

不合格

合格

合格

合格

合格

合格

合格

合格

合格

合格

不合格

不合格

不合格

合格

机电工程室内设备施工监理流程
附：
1． 施工计划、施工工艺
2． 施工组织、自检计划、自检方法
3． 测量放样、配合比试验
4． 材料设备人员的组织
5． 施工材料及产品构件质量证明资料

分项工程开工申请报验告工程承包人 填：监表A-01

机架、设备安装及线缆连接是否符合设计要求 对应C-JDXX

监理对设备质量、数量验收审查中间交工证书

复核审批开工报告
承包人质量自检申请中间交工
A-09
设备底座及线槽切是否符合设计要求
签认中间交工证书

设备底座及线槽放样是否符合设计要求
返工整改至合格为止

补充完 善
分项工程完工验收

返工整改至合格为止

合格

同意

不合格
不合格
不同意
合格

合格

合格

合格

不合格
不合格
合格

A-
贵 州 公 路 建 设 项 目
XXX高速公路
进场设备/材料验收单
承包单位： 合同号：
监理单位： 编 号：
设备名称
规格/型号
主要配置及配件
主要性能指标
制造商
产地
设备序 列号
数量
文件资料
外观检查
出厂检验报告
合格证

要求:1、设备包装密封、完好。2、设备外观无划伤、碰撞损伤等缺陷。3、材料品牌、规格符合设计要求。4、主要技术指标符合设计要求。5、生产厂家符合规定要求。6、出厂合格证及其他质检证明有、装箱单有，附件齐全。
承包商： 提交日期：
验收结论:

专业监理工程师： 驻地高监： 验收日期：
